2018 PEUGEOT 108 Návod na použití (in Czech)

103
Brzdové destičky
Rychlost opotřebení brzd závisí na
způsobu řízení, zejména u vozidel
provozovaných ve městě a
na
krátké vzdálenosti. Může být nutné
nechat zkontrolovat stav brzd i
v
období mezi dvěma pravidelnými
prohlídkami vozidla.
Pokles hladiny brzdové kapaliny znamená
opotřebení brzdových destiček (pokud nedošlo
k

úniku z

okruhu).
Stav opotřebení brzdových
kotoučů/bubnů
Informace o kontrole opotřebení
b rzdových kotoučů poskytnou
pracovníci dealerské sítě PEUGEOT
nebo kvalifikovaného ser visu.
Parkovací brzda
Příliš dlouhý zdvih parkovací brzdy
nebo zjištění ztráty její účinnosti
znamená nutnost seřízení, a to i
v
období mezi dvěma pravidelnými
prohlídkami.
Kontrola systému musí být provedena
v

ser visní síti PEUGEOT nebo v jiném
kvalifikovaném ser visu.
Kola a pneumatiky
Tlak ve všech pneumatikách včetně
rezer vního kola je třeba kontrolovat
v
nezahřátém stavu, a to nejméně
jednou měsíčně a
před delší cestou. Jízda na opotřebených nebo poškozených
pneumatikách snižuje účinnost brzdění
a
ovladatelnost vozidla. Doporučují se
pravidelné prohlídky stavu pneumatik (běhounu
a bočnic) a kontrola usazení ventilů kol.
Při použití rozměru kol a pneumatik, který
neodpovídá předepsaným rozměrům, bude
ovlivněna životnosti pneumatik, otáčení
kol, světlá výška vozidla a přesnost měření
rychloměru. Bude to mít také negativní vliv na
ovladatelnost vozidla.
Osazení přední a zadní nápravy pneumatikami
rozdílných rozměrů může způsobit chybu
načasování fungování systému elektronické
stability (ESC).
Používejte pouze výrobky doporučené
společností PEUGEOT nebo výrobky
rovnocenné kvality a
specifikace.
Pro optimalizaci činnosti důležitých částí,
jako je například brzdový okruh, nabízí
společnost PEUGEOT specifické vybrané
přípravky.
Po mytí vozidla či v
zimních podmínkách
se na brzdových kotoučích a
destičkách
může usadit vlhkost či vytvořit námraza,
což může snížit účinnost brzdění.
Přibrzďujte mírně za jízdy, aby se brzdové
obložení takto vzniklým teplem vysušilo
a
odmrazilo.
Převodovka ETG
Převodovka ETG nevyžaduje
žádnou údržbu (výměna oleje se
neprovádí).Hodnoty tlaku uvedené na štítku platí pro
nezahřáté pneumatiky. Jestliže jste s
vozidlem
jeli déle než 10
minut nebo jste ujeli více než
10
km rychlostí vyšší než 50 km/h, bude nutné
k
hodnotám tlaku huštění pneumatik uvedeným
na štítku přičíst 0,3
barů (30 kPa).
Podhuštěné pneumatiky zvyšují spotřebu
paliva. Nesprávný tlak vzduchu v
pneumatikách
způsobuje předčasné opotřebení pneumatik
a
má negativní vliv na ovladatelnost vozidla na
vozovce – hrozí nebezpečí nehody!
7
Pr

104
Sada pro dočasnou
opravu pneumatiky
Naskenujte QR kód na straně 3 pro
z obrazení názorných videí.
Sada složená z
kompresoru a kartuše
s

vyplňovacím přípravkem umožňuje provést
dočasnou opravu pneumatiky, aby bylo
možné dojet s
vozidlem do nejbližšího ser visu.
Opravu je možné provést ve většině případů
proražení pneumatiky, ke kterému dojde na
běhounu nebo na bočnici pneumatiky.
Přístup k s adě
Tato sada je umístěná v úložné schránce pod
p odlážkou zavazadlového prostoru. Elektrický systém vozidla umožňuje
připojit kompresor na dobu nezbytně
nutnou pro nahuštění poškozené
pneumatiky po opravě defektu.
Obsah sady
1.
12 V kompresor s vestavěným tlakoměrem.
2. Kartuše s
vyplňovacím přípravkem
s
hadičkou.
3. Samolepka s
vyznačením omezení
rychlosti.
Postup opravy
F Zaparkujte vozidlo tak, abyste nepřekáželi dopravě, a zatáhněte parkovací brzdu.
F

D
održujte bezpečnostní pokyny (výstražná
světla, výstražný trojúhelník, zvýrazňující
vesta atd.) v souladu se zákony platnými
v
zemi, kde jezdíte.
F

V
ypněte zapalování. F

R
ozviňte hadici uloženou pod
kompresorem.
Jestliže je v pneumatice zaražené cizí
těleso, nechejte je na místě.
F
P
řipojte hadici kompresoru k lahvi
s vyplňovacím přípravkem.
F
O
točte kartuši s vyplňujícím přípravkem
a
upevněte ji k příslušnému výřezu na
kompresoru.
Porucha na cestě

105
F Sejměte čepičku ventilku opravované pneumatiky a uložte ji na čisté místo.
F

O
věř te, že je spínač kompresoru přepnutý
do polohy „ O“.
F

Ú
plně rozviňte elektrický kabel uložený pod
kompresorem. F

N
alepte nálepku
s
rychlostním limitem.
Samolepku s
vyznačením omezení
rychlosti je třeba nalepit do zorného pole
řidiče v
interiéru vozidla, aby mu tak
připomínala, že jedno kolo vozidla lze
používat jen dočasně.
Předepsaný tlak huštění pneumatik je
uveden na tomto štítku.
F

Z
apněte zapalování.Pokud se vám ani po přibližně 7
minutách
nepodaří docílit tlaku 2
bar, nelze
pneumatiku opravit. Obraťte se s
žádostí
o
pomoc na ser vis sítě PEUGEOT nebo
na jiný odborný ser vis.
F

P
řepněte přepínač do polohy „O“.
F

O
dpojte zástrčku kabelu kompresoru z 12 V
zásuvky vozidla.
F

V
raťte krytku na ventil.
F

D
emontujte sadu.
F

O
deberte a ukliďte kartuši vyplňovacího
přípravku.
F

P
řipojte hadičku lahve s vyplňovacím
přípravkem k
ventilku opravované
pneumatiky a
pevně utáhněte. F
P řipojte zástrčku kabelu kompresoru k 12 V
zásuvce vozidla. F
Z apněte kompresor přepnutím spínače do
polohy „ l“ a počkejte, dokud tlak nedosáhne
hodnoty 2,0
baru. Vyplňovací přípravek
je vstříknut pod tlakem do pneumatiky; v
průběhu této operace neodpojujte hadici od
ventilku (nebezpečí potřísnění přípravkem).
8
3RUXFKDQDFHVW


106
Dejte pozor, protože vyplňovací přípravek
je jedovatý a v případě požití a dráždivý
pro oči.
Uchovávejte přípravek mimo dosah dětí.
Datum spotřeby kapaliny je uvedeno na
zásobníku.
Po použití nevyhazujte kartuši do běžného
odpadu, ale odevzdejte ji u
některého
dealera PEUGEOT nebo do pověřeného
sběrného střediska odpadů.
Nezapomeňte si obstarat novou kartuši
s
vyplňujícím přípravkem v ser visu sítě
PEUGEOT nebo v
jiném odborném
servisu. Při jízdě s
p neumatikou opravenou pomocí
sady tohoto typu nepřekračujte rychlost
80
km/h.
Kontrola tlaku/příležitostné
dohuštění
Kompresor můžete rovněž použít bez
vstříknutí vyplňovacího přípravku ke
kontrole tlaku nebo příležitostnému
dohuštění pneumatik.
F

S
ejměte čepičku ventilku pneumatiky
a
uložte ji na čisté místo.
F

R
ozviňte hadici uloženou pod
kompresorem. F

O
věř te, že je spínač kompresoru přepnutý
do polohy „ O“.
F
Ú
plně rozviňte elektrický kabel uložený pod
kompresorem.
Předepsaný tlak huštění pneumatik je
uveden na tomto štítku.
F

I

hned ujeďte nízkou rychlostí (20

až
60

km/h) přibližně pět kilometrů, aby se
defekt utěsnil.
F

S v

ozidlem zastavte a

změř te tlak
pneumatiky pomocí sady.
F

N
ašroubujte hadici na ventilek a pevně
utáhněte. F

P
řipojte zástrčku kabelu kompresoru k 12 V
zásuvce vozidla.
F

Z
apněte zapalování.
Porucha na cestě

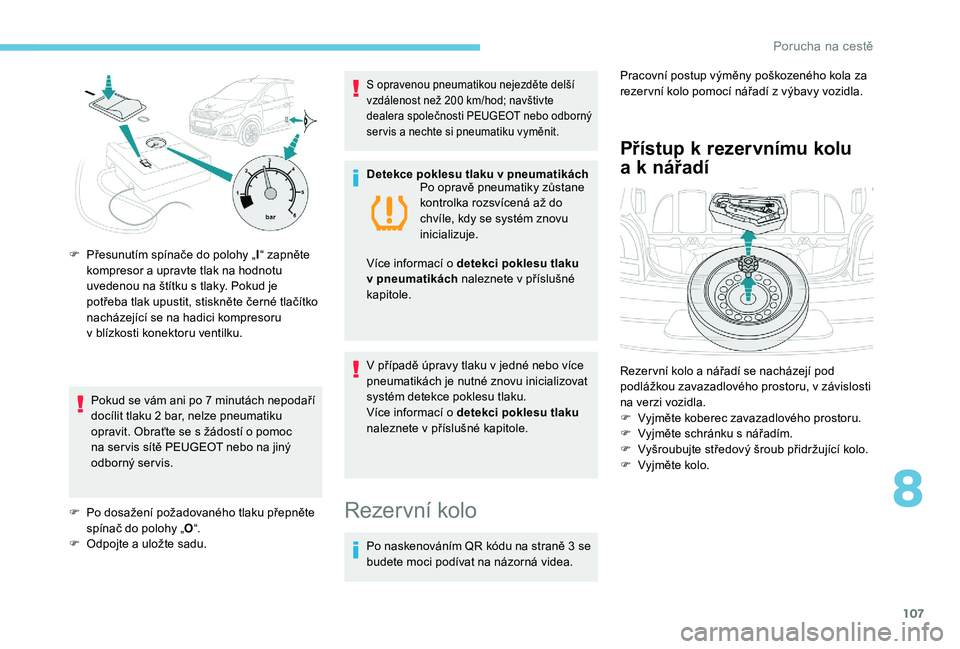

107
Pokud se vám ani po 7 minutách nepodaří
d ocílit tlaku 2 bar, nelze pneumatiku
opravit. Obraťte se s
žádostí o pomoc
na ser vis sítě PEUGEOT nebo na jiný
odborný ser vis.
F

P
o dosažení požadovaného tlaku přepněte
spínač do polohy „ O“.
F

O
dpojte a uložte sadu.
S opravenou pneumatikou nejezděte delší
vzdálenost než 200 km/hod; navštivte
dealera společnosti PEUGEOT nebo odborný
ser vis a
nechte si pneumatiku vyměnit.
Detekce poklesu tlaku v pneumatikách
P o opravě pneumatiky zůstane
kontrolka rozsvícená až do
chvíle, kdy se systém znovu
inicializuje.
Více informací o
detekci poklesu tlaku
v
pneumatikách naleznete v příslušné
kapitole.
V případě úpravy tlaku v
jedné nebo více
pneumatikách je nutné znovu inicializovat
systém detekce poklesu tlaku.
Více informací o
detekci poklesu tlaku
naleznete v
příslušné kapitole.
F

P

řesunutím spínače do polohy „ I“ zapněte
kompresor a

upravte tlak na hodnotu
uvedenou na štítku s

tlaky. Pokud je
potřeba tlak upustit, stiskněte černé tlačítko
nacházející se na hadici kompresoru
v

blízkosti konektoru ventilku.
Rezervní kolo
Po naskenováním QR kódu na straně 3 se
b udete moci podívat na názorná videa. Pracovní postup výměny poškozeného kola za
rezer vní kolo pomocí nářadí z
výbavy vozidla.
Přístup k re
zervnímu kolu
a
k
nářadí
Rezer vní kolo a nářadí se nacházejí pod
p odlážkou zavazadlového prostoru, v závislosti
na verzi vozidla.
F

V
yjměte koberec zavazadlového prostoru.
F

V
yjměte schránku s nářadím.
F

V
yšroubujte středový šroub přidržující kolo.
F

V
yjměte kolo.
8
Porucha na cestě

108
Nářadí, které máte k dispozici
1.Klíč na demontáž kola.
2. Zvedák s
klikou.
3. Odnímatelné vlečné oko.
Více informací o
tažení vozidla naleznete
v
příslušné kapitole.
Veškeré zde zmíněné nářadí je určeno speciálně
pro Vaše vozidlo a dle úrovně výbavy vozidla se
může lišit. Nepoužívejte jej k
jiným účelům.
Nikdy si nelehejte pod vozidlo, které je
podepřeno pouze zvedákem; vždy použijte
stojánek.
Nepoužívejte jiný zvedák než ten, který byl
dodán výrobcem vozidla. Pokud již není vozidlo
vybaveno původním zvedákem, obraťte se na
ser vis sítě PEUGEOT nebo na jiný odborný
ser vis, aby Vám dodal správný zvedák schválený
výrobcem.
Tlak v pneumatikách
Tlaky jsou uvedeny na štítku umístěném na
prostředním sloupku u řidiče.
Více informací o
identifikačních prvcích
naleznete v
příslušné kapitole.
Parkování vozidla
Demontáž kola
F Sejměte štítek umístěný ve středu rezer vního kola (připomínající, že je nutné
kolo opravit) a nalepte ho do interiéru
vozidla do zorného pole řidiče.
F

S
undejte ozdobný kryt kola pomocí konce
klíče na demontáž kola.
Ve schránce uprostřed rezer vního kola
naleznete následující nářadí:
F

V r

ámci možností zaparkujte vozidlo
na vodorovném, stabilním a

nekluzkém
podkladu.
F

Z

atáhněte parkovací brzdu.
F
V
ypněte zapalování (režim „
OFF“ u vozidel
vybavených systémem „odemykání
a

startování bez klíčku“).
F

U v

ozidla s

manuální převodovkou zařaďte
pr vní rychlostní stupeň nebo zpátečku.
F

U v

ozidla s

převodovkou ETG přesuňte volič
rychlostního stupně do polohy N .F

J
e-li třeba, umístěte klíny pod kolo
úhlopříčně protilehlé k vyměňovanému kolu.
F
J
e naprosto nutné se přesvědčit, že
všichni cestující vystoupili z vozidla a že se
nacházejí na bezpečném místě.
Porucha na cestě

109
F Povolte šrouby kola pomocí klíče na demontáž kola 1 .
F

U
místěte patku zvedáku 2 na zem a ujistěte
se, že se nachází přímo pod předním
A nebo zadním B zvedacím bodem
vyznačeným na spodku karoserie, podle
toho, který je blíže vyměňovanému kolu. F
V ytočte zvedák 2 tak, aby byla jeho hlava
v
kontaktu se zvoleným bodem zvedání A
nebo B , s opěrnou plochou pro zvedák A
nebo B na vozidle uprostřed hlavy zvedáku.
Dbejte na to, aby byl zvedák ve stabilní
poloze. Pokud je podklad kluzký nebo
sypký, hrozí podklouznutí nebo spadnutí
zvedáku – nebezpečí zranění!
Zvedák umísťujte pouze do vyznačených
míst A nebo B na vozidle a
ujistěte se, že
je opěrná plocha pro zvedák ve středu
hlavy zvedáku. V opačném případě by
mohlo dojít k
poškození vozidla a/nebo
spadnutí zvedáku – nebezpečí poranění! F
Z vedněte vozidlo tak, aby vznikl dostatečně
velký prostor mezi kolem a
zemí, aby
bylo možné snadno nasadit rezer vní kolo
(nepoškozené).
F

V
yšroubujte šrouby a uložte je na čisté
místo.
F

S
ejměte kolo.
8
3RUXFKDQDFHVW


110
Zpětná montáž kola
Zvedák smí být používán pouze k výměně
k ola s poškozenou pneumatikou.
Zvedák nevyžaduje žádnou údržbu.
Zvedák odpovídá předpisům EU
stanoveným ve směrnici 2006/42/ES
o
strojních zařízeních.
Určité součásti zvedáku, jako například
vřeteno se závitem nebo klouby, by mohly
způsobit zranění: nedotýkejte se jich.
Pečlivě odstraňte všechny zbytky
mazacího tuku.
F

N
asaďte kolo na náboj.
F

Z
ašroubujte šrouby rukou až na doraz.
F

Š
rouby předběžně dotáhněte výhradně
klíčem na demontáž kola 1 .F

S
pusťte vozidlo na zem.
F S ložte zvedák 2 a odpojte jej.
F
Š
rouby dotáhněte pouze klíčem na
demontáž kola 1 .
F

U
ložte nářadí a kolo do zavazadlového
prostoru.
Nasazení ocelového nebo dojezdového
rezer vního kola
Jestliže je vozidlo vybavené hliníkovými
disky kol, zjistíte při utahování šroubů po
montáži ocelového nebo dojezdového
rezer vního kola, že se jejich podložky
neopřou o
disk. Připevnění kola je
zajištěno opřením kuželové části
jednotlivých šroubů.
Porucha na cestě
