2018 MAZDA MODEL CX-5 Priročnik za lastnika (in Slovenian)

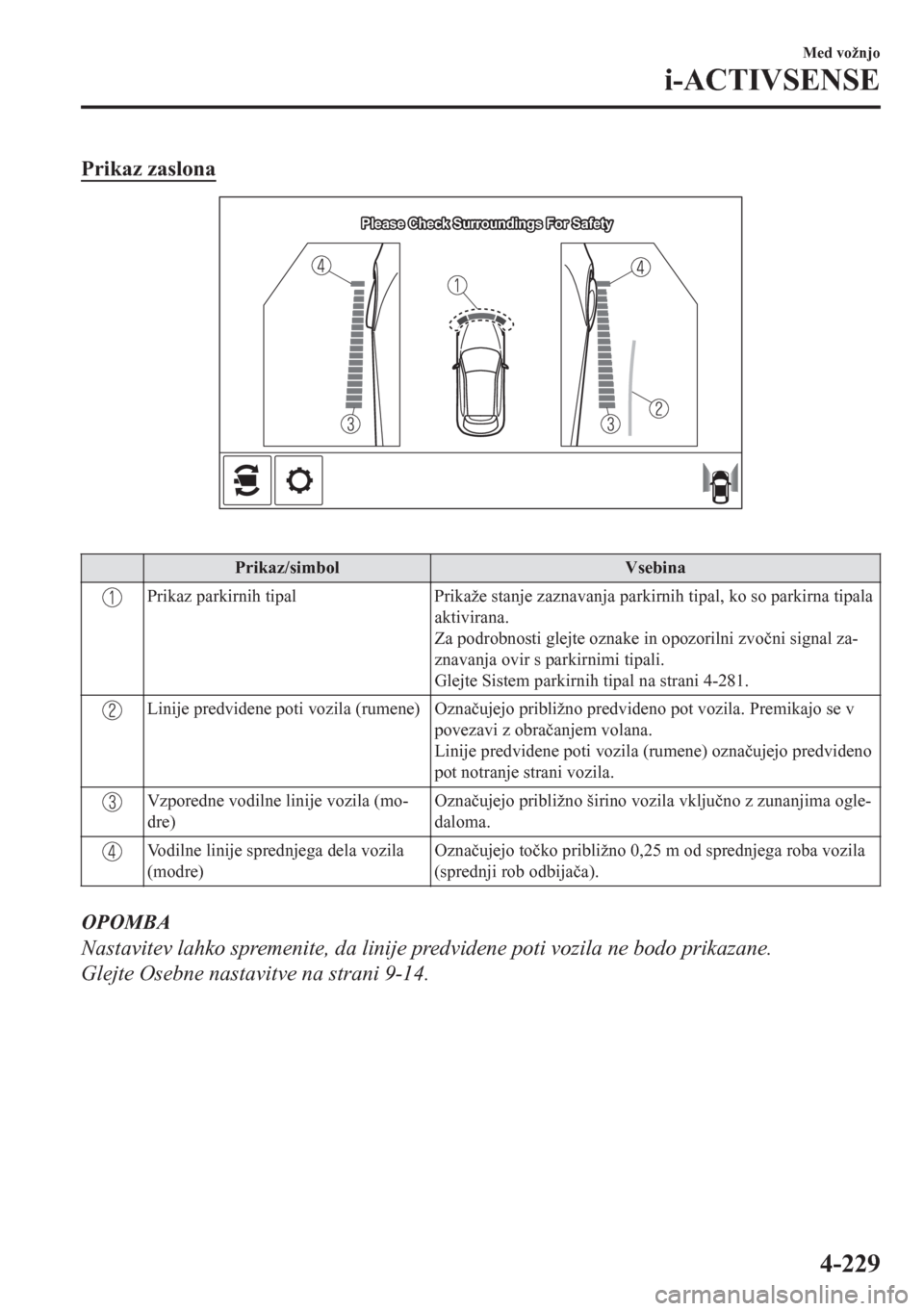

Prikaz zaslona
Please Check Surroundings For SafetyPlease Check Surroundings For SafetyPlease Check Surroundings For Safety

Prikaz/simbol Vsebina
Prikaz parkirnih tipal Prikaže stanje zaznavanja parkirnih tipal, ko so parkirna tipala
aktivirana.
Za podrobnosti glejte oznake in opozorilni zvoþni signal za-
znavanja ovir s parkirnimi tipali.
Glejte Sistem parkirnih tipal na strani 4-281.
Linije predvidene poti vozila (rumene) Oznaþujejo približno predvideno pot vozila. Premikajo se v
povezavi z obraþanjem volana.
Linije predvidene poti vozila (rumene) oznaþujejo predvideno
pot notranje strani vozila.
Vzporedne vodilne linije vozila (mo-
dre)Oznaþujejo približno širino vozila vkljuþno z zunanjima ogle-
daloma.
Vodilne linije sprednjega dela vozila
(modre)Oznaþujejo toþko približno 0,25 m od sprednjega roba vozila
(sprednji rob odbijaþa).
OPOMBA
Nastavitev lahko spremenite, da linije predvidene poti vozila ne bodo prikazane.
Glejte Osebne nastavitve na strani 9-14.
Med vožnjo
i-ACTIVSENSE
4-229

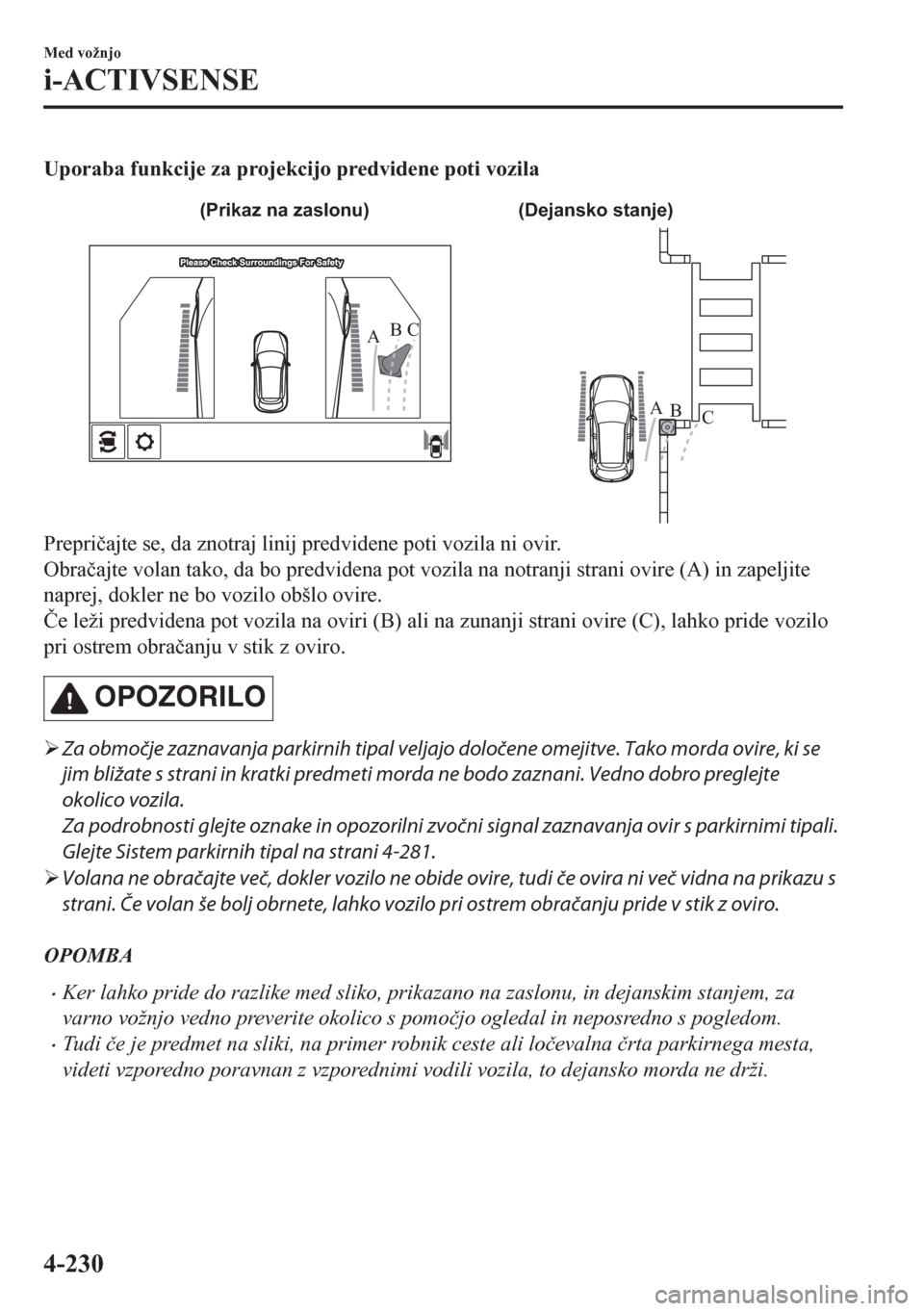

Uporaba funkcije za projekcijo predvidene poti vozila
(Dejansko stanje) (Prikaz na zaslonu)
AB
A
B
C C
Prepriþajte se, da znotraj linij predvidene poti vozila ni ovir.
Obraþajte volan tako, da bo predvidena pot vozila na notranji strani ovire (A) in zapeljite
naprej, dokler ne bo vozilo obšlo ovire.
ýe leži predvidena pot vozila na oviri (B) ali na zunanji strani ovire (C), lahko pride vozilo
pri ostrem obraþanju v stik z oviro.
OPOZORILO
¾Za območje zaznavanja parkirnih tipal veljajo določene omejitve. Tako morda ovire, ki se
jim bližate s strani in kratki predmeti morda ne bodo zaznani. Vedno dobro preglejte
okolico vozila.
Za podrobnosti glejte oznake in opozorilni zvočni signal zaznavanja ovir s parkirnimi tipali.
Glejte Sistem parkirnih tipal na strani 4-281.
¾Volana ne obračajte več, dokler vozilo ne obide ovire, tudi če ovira ni več vidna na prikazu s
strani. Če volan še bolj obrnete, lahko vozilo pri ostrem obračanju pride v stik z oviro.
OPOMBA
•Ker lahko pride do razlike med sliko, prikazano na zaslonu, in dejanskim stanjem, za
varno vožnjo vedno preverite okolico s pomoþjo ogledal in neposredno s pogledom.
•Tudi þe je predmet na sliki, na primer robnik ceste ali loþevalna þrta parkirnega mesta,
videti vzporedno poravnan z vzporednimi vodili vozila, to dejansko morda ne drži.
Med vožnjo
i-ACTIVSENSE
4-230

WPrikaz od zgoraj/prikaz zadaj
S prikazom od zgoraj/prikazom zadaj si pomagajte pri preverjanju okolice za varno
speljevanje po ustavljanju, pri parkiranju ali ustavljanju vozila.
Obmoþje prikazane slike
(Dejansko stanje) (Prikaz na zaslonu)
Ciljni predmet
OPOMBA
•1DVOLNLVSULND]RPRG]JRUDMVRGLDJRQDOQHOLQLMHQDVSUHGQMLLQ]DGQMLVWUDQLVOLNHYR]LOD
WHUVWL

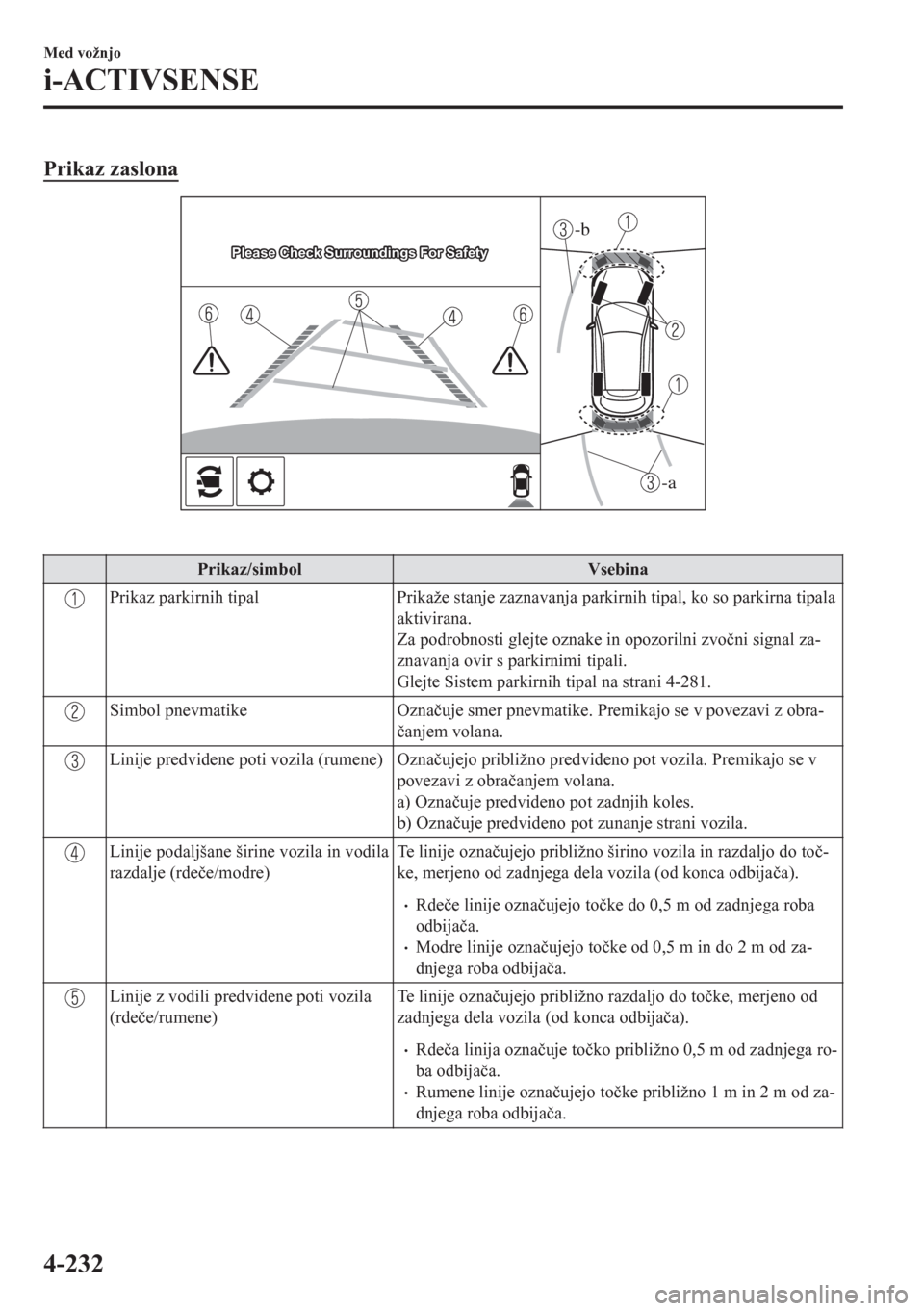

Prikaz zaslona
-a
-b
Please Check Surroundings For SafetyPlease Check Surroundings For SafetyPlease Check Surroundings For Safety

Prikaz/simbol Vsebina
Prikaz parkirnih tipal Prikaže stanje zaznavanja parkirnih tipal, ko so parkirna tipala
aktivirana.
Za podrobnosti glejte oznake in opozorilni zvoþni signal za-
znavanja ovir s parkirnimi tipali.
Glejte Sistem parkirnih tipal na strani 4-281.
Simbol pnevmatike Oznaþuje smer pnevmatike. Premikajo se v povezavi z obra-
þanjem volana.
Linije predvidene poti vozila (rumene) Oznaþujejo približno predvideno pot vozila. Premikajo se v
povezavi z obraþanjem volana.
a) Oznaþuje predvideno pot zadnjih koles.
b) Oznaþuje predvideno pot zunanje strani vozila.
Linije podaljšane širine vozila in vodila
razdalje (rdeþe/modre)Te linije oznaþujejo približno širino vozila in razdaljo do toþ-
ke, merjeno od zadnjega dela vozila (od konca odbijaþa).
•Rdeþe linije oznaþujejo toþke do 0,5 m od zadnjega roba
odbijaþa.
•Modre linije oznaþujejo toþke od 0,5 m in do 2 m od za-
dnjega roba odbijaþa.
Linije z vodili predvidene poti vozila
(rdeþe/rumene)Te linije oznaþujejo približno razdaljo do toþke, merjeno od
zadnjega dela vozila (od konca odbijaþa).
•Rdeþa linija oznaþuje toþko približno 0,5 m od zadnjega ro-
ba odbijaþa.
•Rumene linije oznaþujejo toþke približno 1 m in 2 m od za-
dnjega roba odbijaþa.
Med vožnjo
i-ACTIVSENSE
4-232

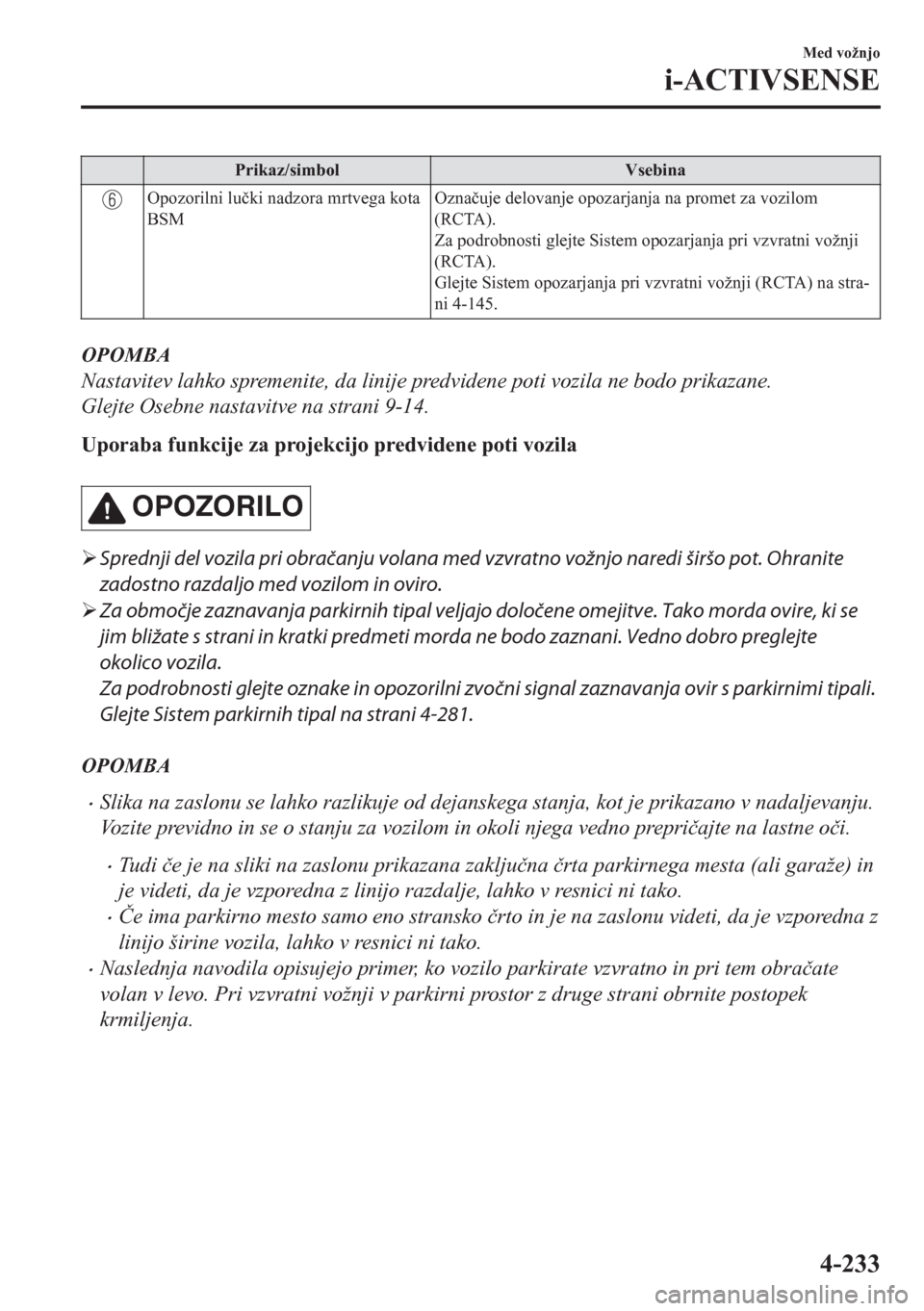

Prikaz/simbol Vsebina
Opozorilni luþki nadzora mrtvega kota
BSMOznaþuje delovanje opozarjanja na promet za vozilom
(RCTA).
Za podrobnosti glejte Sistem opozarjanja pri vzvratni vožnji
(RCTA).
Glejte Sistem opozarjanja pri vzvratni vožnji (RCTA) na stra-
ni 4-145.
OPOMBA
Nastavitev lahko spremenite, da linije predvidene poti vozila ne bodo prikazane.
Glejte Osebne nastavitve na strani 9-14.
Uporaba funkcije za projekcijo predvidene poti vozila
OPOZORILO
¾Sprednji del vozila pri obračanju volana med vzvratno vožnjo naredi širšo pot. Ohranite
zadostno razdaljo med vozilom in oviro.
¾Za območje zaznavanja parkirnih tipal veljajo določene omejitve. Tako morda ovire, ki se
jim bližate s strani in kratki predmeti morda ne bodo zaznani. Vedno dobro preglejte
okolico vozila.
Za podrobnosti glejte oznake in opozorilni zvočni signal zaznavanja ovir s parkirnimi tipali.
Glejte Sistem parkirnih tipal na strani 4-281.
OPOMBA
•Slika na zaslonu se lahko razlikuje od dejanskega stanja, kot je prikazano v nadaljevanju.
Vozite previdno in se o stanju za vozilom in okoli njega vedno prepriþajte na lastne oþi.
•Tudi þe je na sliki na zaslonu prikazana zakljuþna þrta parkirnega mesta (ali garaže) in
je videti, da je vzporedna z linijo razdalje, lahko v resnici ni tako.
•ýe ima parkirno mesto samo eno stransko þrto in je na zaslonu videti, da je vzporedna z
linijo širine vozila, lahko v resnici ni tako.
•Naslednja navodila opisujejo primer, ko vozilo parkirate vzvratno in pri tem obraþate
volan v levo. Pri vzvratni vožnji v parkirni prostor z druge strani obrnite postopek
krmiljenja.
Med vožnjo
i-ACTIVSENSE
4-233

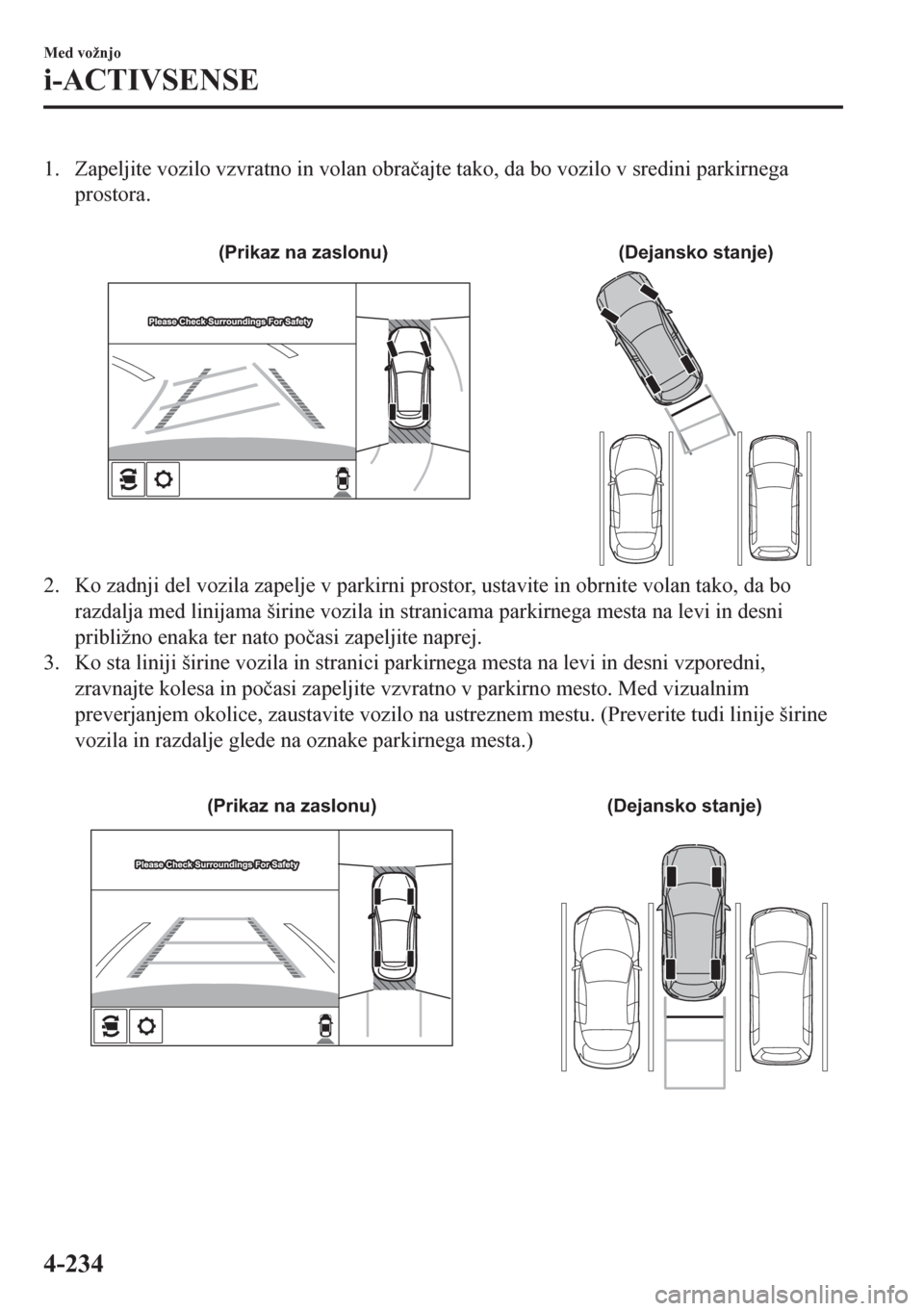

1. Zapeljite vozilo vzvratno in volan obraþajte tako, da bo vozilo v sredini parkirnega
prostora.

(Dejansko stanje) (Prikaz na zaslonu)
2. Ko zadnji del vozila zapelje v parkirni prostor, ustavite in obrnite volan tako, da bo
razdalja med linijama širine vozila in stranicama parkirnega mesta na levi in desni
približno enaka ter nato poþasi zapeljite naprej.
3. Ko sta liniji širine vozila in stranici parkirnega mesta na levi in desni vzporedni,
zravnajte kolesa in poþasi zapeljite vzvratno v parkirno mesto. Med vizualnim
preverjanjem okolice, zaustavite vozilo na ustreznem mestu. (Preverite tudi linije širine
vozila in razdalje glede na oznake parkirnega mesta.)

(Dejansko stanje) (Prikaz na zaslonu)
Med vožnjo
i-ACTIVSENSE
4-234

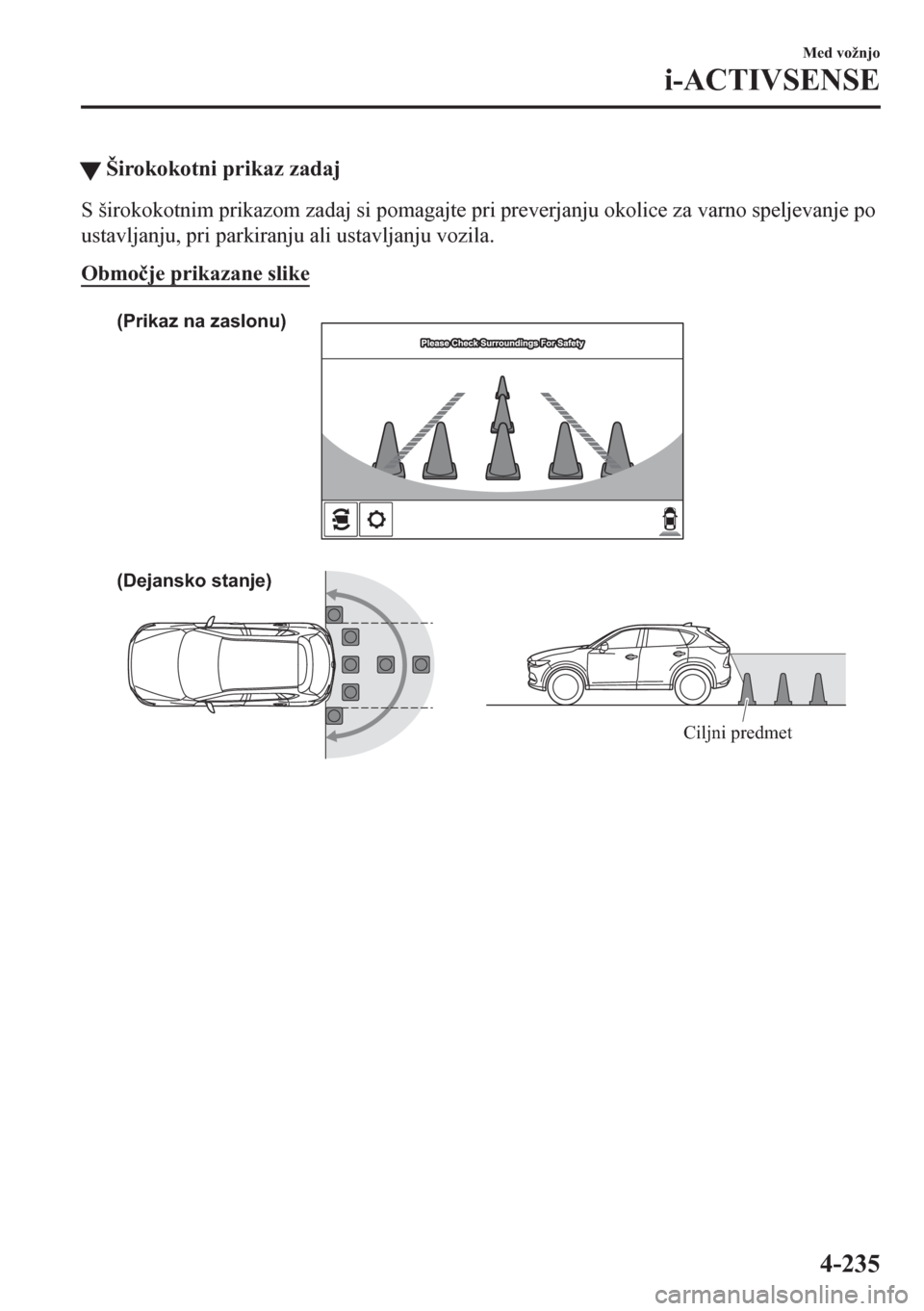

WŠirokokotni prikaz zadaj
S širokokotnim prikazom zadaj si pomagajte pri preverjanju okolice za varno speljevanje po
ustavljanju, pri parkiranju ali ustavljanju vozila.
Obmoþje prikazane slike
(Dejansko stanje) (Prikaz na zaslonu)
Ciljni predmet
0HGYR

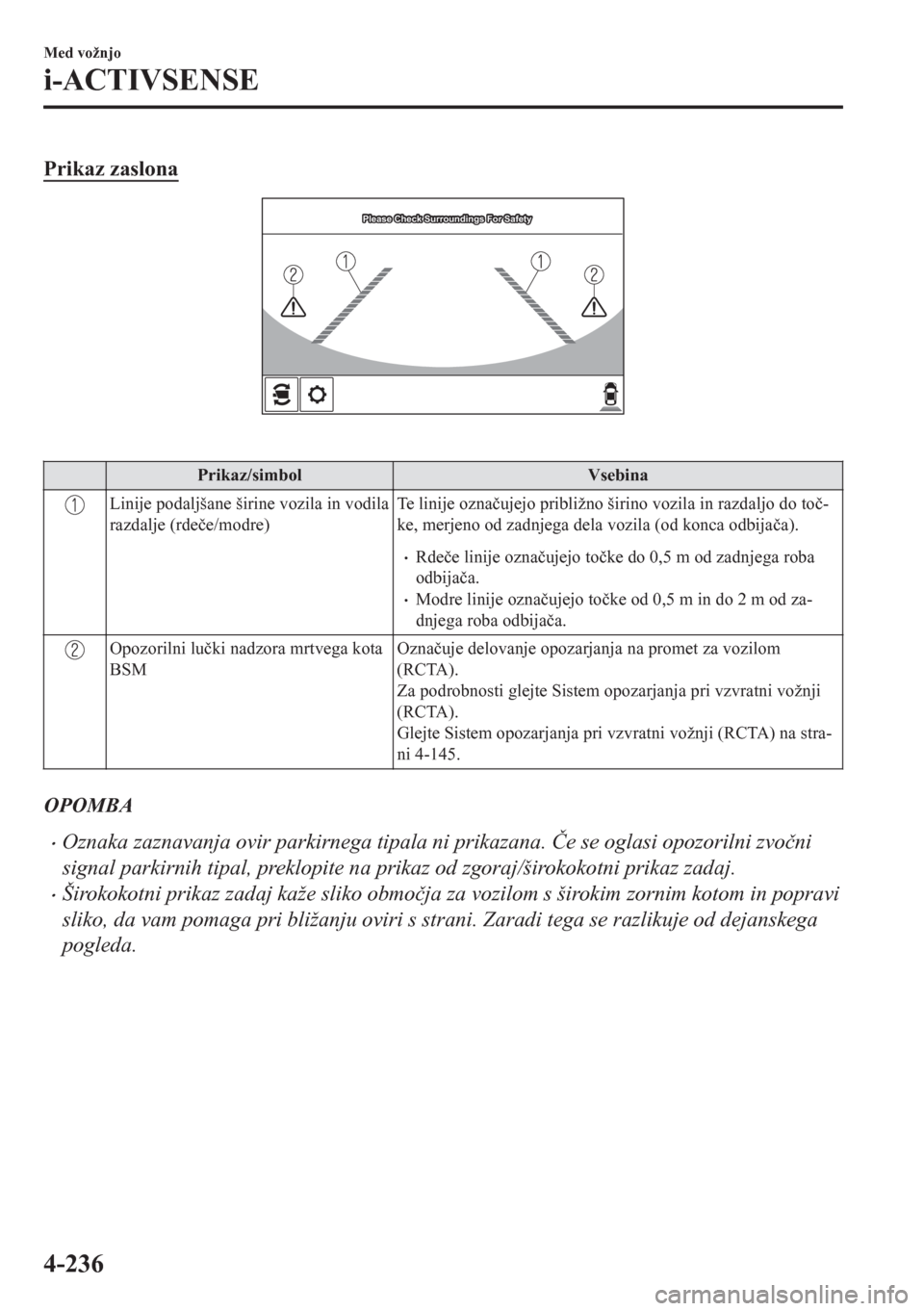

Prikaz zaslona
Please Check Surroundings For SafetyPlease Check Surroundings For SafetyPlease Check Surroundings For Safety

Prikaz/simbol Vsebina
Linije podaljšane širine vozila in vodila
razdalje (rdeþe/modre)Te linije oznaþujejo približno širino vozila in razdaljo do toþ-
ke, merjeno od zadnjega dela vozila (od konca odbijaþa).
•Rdeþe linije oznaþujejo toþke do 0,5 m od zadnjega roba
odbijaþa.
•Modre linije oznaþujejo toþke od 0,5 m in do 2 m od za-
dnjega roba odbijaþa.
Opozorilni luþki nadzora mrtvega kota
BSMOznaþuje delovanje opozarjanja na promet za vozilom
(RCTA).
Za podrobnosti glejte Sistem opozarjanja pri vzvratni vožnji
(RCTA).
Glejte Sistem opozarjanja pri vzvratni vožnji (RCTA) na stra-
ni 4-145.
OPOMBA
•Oznaka zaznavanja ovir parkirnega tipala ni prikazana. ýe se oglasi opozorilni zvoþni
signal parkirnih tipal, preklopite na prikaz od zgoraj/širokokotni prikaz zadaj.
•Širokokotni prikaz zadaj kaže sliko obmoþja za vozilom s širokim zornim kotom in popravi
sliko, da vam pomaga pri bližanju oviri s strani. Zaradi tega se razlikuje od dejanskega
pogleda.
Med vožnjo
i-ACTIVSENSE
4-236
