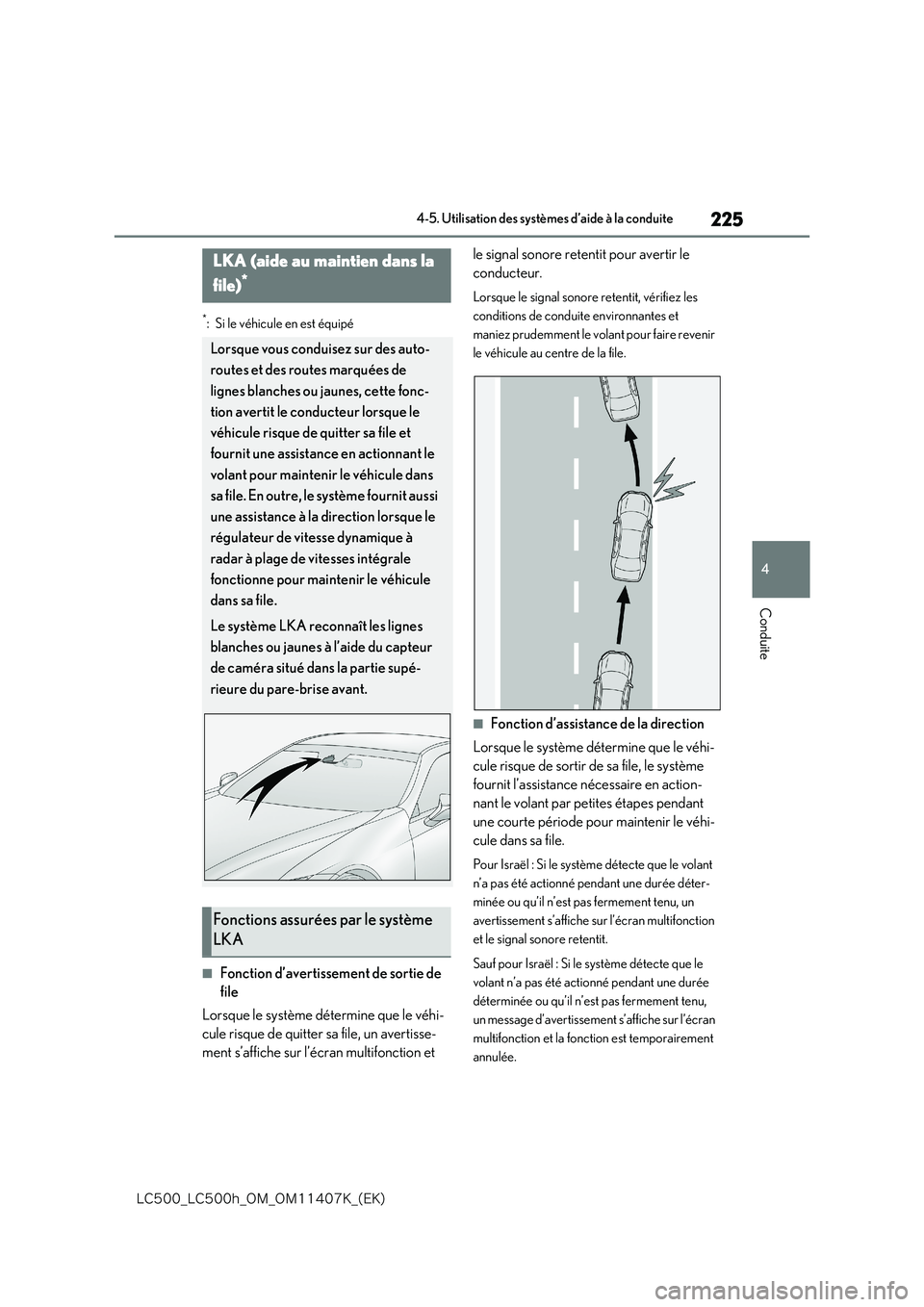

4-5. Utilisation des systèmes d’aide à la conduite
Conduite
*: Si le véhicule en est équipé
■Fonction d’avertissement de sortie de
file
Lorsque le système détermine que le véhi-
cule risque de quitter sa file, un avertisse-
ment s’affiche sur l’écran multifonction et
le signal sonore retentit pour avertir le
conducteur.
Lorsque le signal sonore retentit, vérifiez les
conditions de conduite environnantes et
maniez prudemment le volant pour faire revenir
le véhicule au centre de la file.
■Fonction d’assistance de la direction
Lorsque le système détermine que le véhi-
cule risque de sortir de sa file, le système
fournit l’assistance nécessaire en action-
nant le volant par petites étapes pendant
une courte période pour maintenir le véhi-
cule dans sa file.
Pour Israël : Si le système détecte que le volant
n’a pas été actionné pendant une durée déter-
minée ou qu’il n’est pas fermement tenu, un
avertissement s’affiche sur l’écran multifonction
et le signal sonore retentit.
Sauf pour Israël : Si le système détecte que le
volant n’a pas été actionné pendant une durée
déterminée ou qu’il n’est pas fermement tenu,
un message d’avertissement s’affiche sur l’écran
multifonction et la fonction est temporairement
annulée.
LKA (aide au maintien dans la
file)*
Lorsque vous conduisez sur des auto-
routes et des routes marquées de
lignes blanches ou jaunes, cette fonc-
tion avertit le conducteur lorsque le
véhicule risque de quitter sa file et
fournit une assistance en actionnant le
volant pour maintenir le véhicule dans
sa file. En outre, le système fournit aussi
une assistance à la direction lorsque le
régulateur de vitesse dynamique à
radar à plage de vitesses intégrale
fonctionne pour maintenir le véhicule
dans sa file.
Le système LKA reconnaît les lignes
blanches ou jaunes à l’aide du capteur
de caméra situé dans la partie supé-
rieure du pare-brise avant.
Fonctions assurées par le système
LKA

226
-$@-$I@0.@0.,@ &,

4-5. Utilisation des systèmes d’aide à la conduite

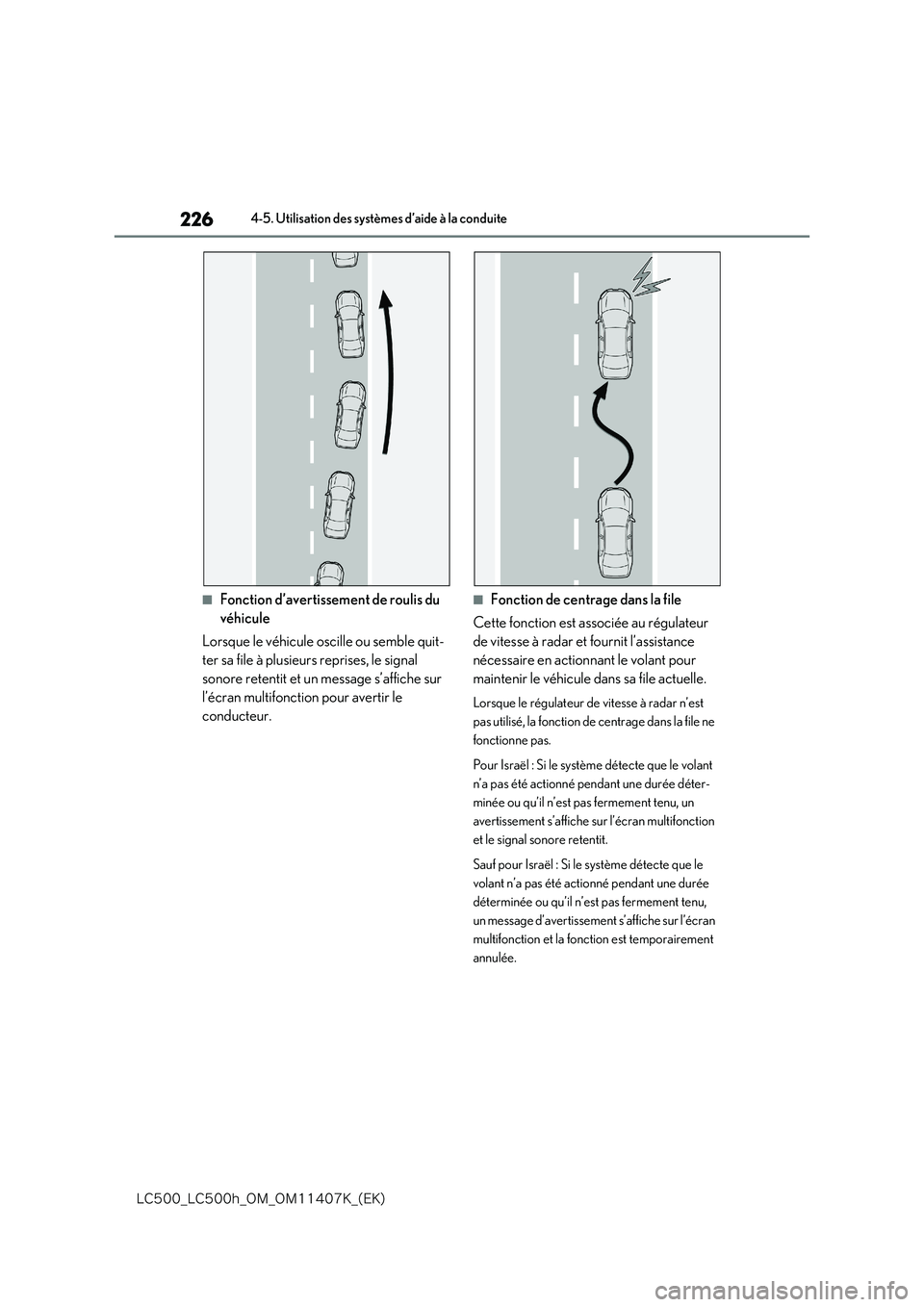

■Fonction d’avertissement de roulis du
véhicule
Lorsque le véhicule oscille ou semble quit-
ter sa file à plusieurs reprises, le signal
sonore retentit et un message s’affiche sur
l’écran multifonction pour avertir le
conducteur.
■Fonction de centrage dans la file
Cette fonction est associée au régulateur
de vitesse à radar et fournit l’assistance
nécessaire en actionnant le volant pour
maintenir le véhicule dans sa file actuelle.
Lorsque le régulateur de vitesse à radar n’est
pas utilisé, la fonction de centrage dans la file ne
fonctionne pas.
Pour Israël : Si le système détecte que le volant
n’a pas été actionné pendant une durée déter-
minée ou qu’il n’est pas fermement tenu, un
avertissement s’affiche sur l’écran multifonction
et le signal sonore retentit.
Sauf pour Israël : Si le système détecte que le
volant n’a pas été actionné pendant une durée
déterminée ou qu’il n’est pas fermement tenu,
un message d’avertissement s’affiche sur l’écran
multifonction et la fonction est temporairement
annulée.

227
4
-$@-$I@0.@0.,@ &,

4-5. Utilisation des systèmes d’aide à la conduite

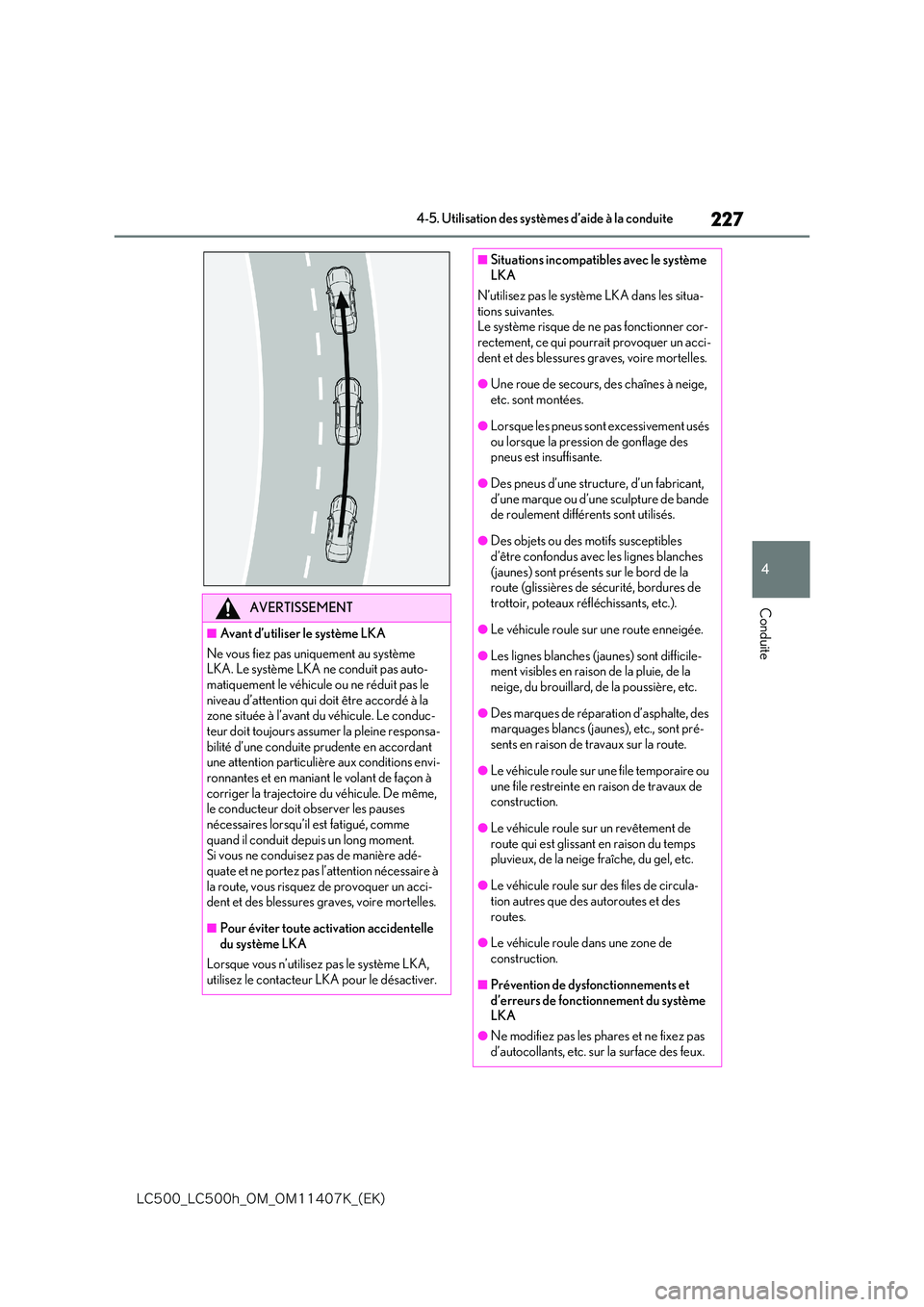

ConduiteAVERTISSEMENT
■Avant d’utiliser le système LKA
Ne vous fiez pas uniquement au système LKA. Le système LKA ne conduit pas auto-
matiquement le véhicule ou ne réduit pas le niveau d’attention qui doit être accordé à la zone située à l’avant du véhicule. Le conduc-
teur doit toujours assumer la pleine responsa- bilité d’une conduite prudente en accordant une attention particulière aux conditions envi-
ronnantes et en maniant le volant de façon à corriger la trajectoire du véhicule. De même, le conducteur doit observer les pauses
nécessaires lorsqu’il est fatigué, comme quand il conduit depuis un long moment.Si vous ne conduisez pas de manière adé-
quate et ne portez pas l’attention nécessaire à la route, vous risquez de provoquer un acci-dent et des blessures graves, voire mortelles.
■Pour éviter toute activation accidentelle du système LKA
Lorsque vous n’utilisez pas le système LKA, utilisez le contacteur LKA pour le désactiver.
■Situations incompatibles avec le système LKA
N’utilisez pas le système LKA dans les situa-
tions suivantes. Le système risque de ne pas fonctionner cor-rectement, ce qui pourrait provoquer un acci-
dent et des blessures graves, voire mortelles.
●Une roue de secours, des chaînes à neige,
etc. sont montées.
●Lorsque les pneus sont excessivement usés
ou lorsque la pression de gonflage des pneus est insuffisante.
●Des pneus d’une structure, d’un fabricant, d’une marque ou d’une sculpture de bande de roulement différents sont utilisés.
●Des objets ou des motifs susceptibles d’être confondus avec les lignes blanches
(jaunes) sont présents sur le bord de la route (glissières de sécurité, bordures de trottoir, poteaux réfléchissants, etc.).
●Le véhicule roule sur une route enneigée.
●Les lignes blanches (jaunes) sont difficile-ment visibles en raison de la pluie, de la neige, du brouillard, de la poussière, etc.
●Des marques de réparation d’asphalte, des marquages blancs (jaunes), etc., sont pré-
sents en raison de travaux sur la route.
●Le véhicule roule sur une file temporaire ou
une file restreinte en raison de travaux de construction.
●Le véhicule roule sur un revêtement de route qui est glissant en raison du temps pluvieux, de la neige fraîche, du gel, etc.
●Le véhicule roule sur des files de circula-tion autres que des autoroutes et des
routes.
●Le véhicule roule dans une zone de
construction.
■Prévention de dysfonctionnements et
d’erreurs de fonctionnement du système LKA
●Ne modifiez pas les phares et ne fixez pas
d’autocollants, etc. sur la surface des feux.

228
-$@-$I@0.@0.,@ &,

4-5. Utilisation des systèmes d’aide à la conduite

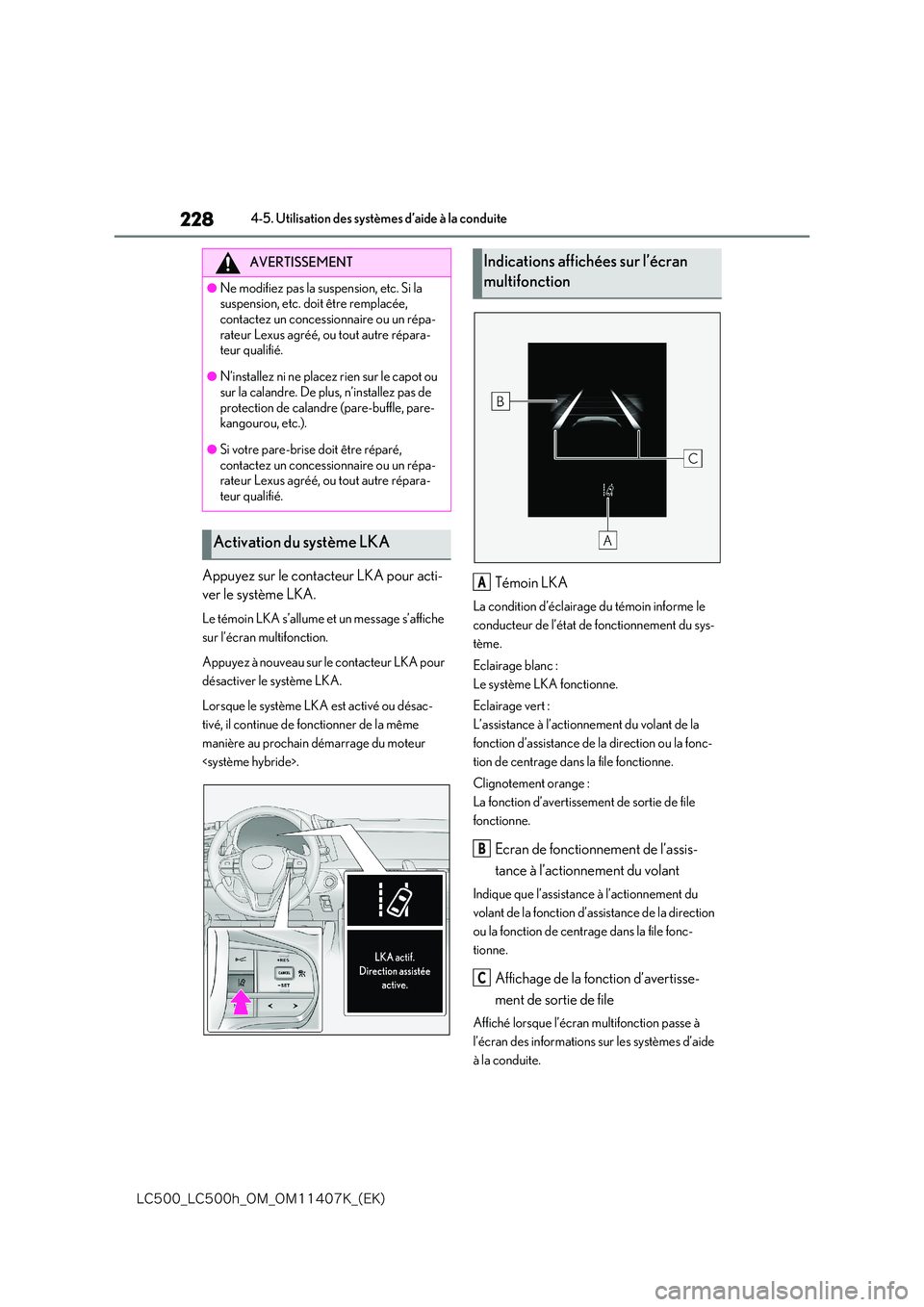

Appuyez sur le contacteur LKA pour acti-
ver le système LKA.
Le témoin LKA s’allume et un message s’affiche
sur l’écran multifonction.
Appuyez à nouveau sur le contacteur LKA pour
désactiver le système LKA.
Lorsque le système LKA est activé ou désac-
tivé, il continue de fonctionner de la même
manière au prochain démarrage du moteur
.
Témoin LKA
La condition d’éclairage du témoin informe le
conducteur de l’état de fonctionnement du sys-
tème.
Eclairage blanc :
Le système LKA fonctionne.
Eclairage vert :
L’assistance à l’actionnement du volant de la
fonction d’assistance de la direction ou la fonc-
tion de centrage dans la file fonctionne.
Clignotement orange :
La fonction d’avertissement de sortie de file
fonctionne.
Ecran de fonctionnement de l’assis-
tance à l’actionnement du volant
Indique que l’assistance à l’actionnement du
volant de la fonction d’assistance de la direction
ou la fonction de centrage dans la file fonc-
tionne.
Affichage de la fonction d’avertisse-
ment de sortie de file
Affiché lorsque l’écran multifonction passe à
l’écran des informations sur les systèmes d’aide
à la conduite.
AVERTISSEMENT
●Ne modifiez pas la suspension, etc. Si la suspension, etc. doit être remplacée,
contactez un concessionnaire ou un répa- rateur Lexus agréé, ou tout autre répara-teur qualifié.
●N’installez ni ne placez rien sur le capot ou sur la calandre. De plus, n’installez pas de
protection de calandre (pare-buffle, pare- kangourou, etc.).
●Si votre pare-brise doit être réparé, contactez un concessionnaire ou un répa-rateur Lexus agréé, ou tout autre répara-
teur qualifié.
Activation du système LKA
Indications affichées sur l’écran
multifonction
A
B
C

229
4
-$@-$I@0.@0.,@ &,

4-5. Utilisation des systèmes d’aide à la conduite
Conduite

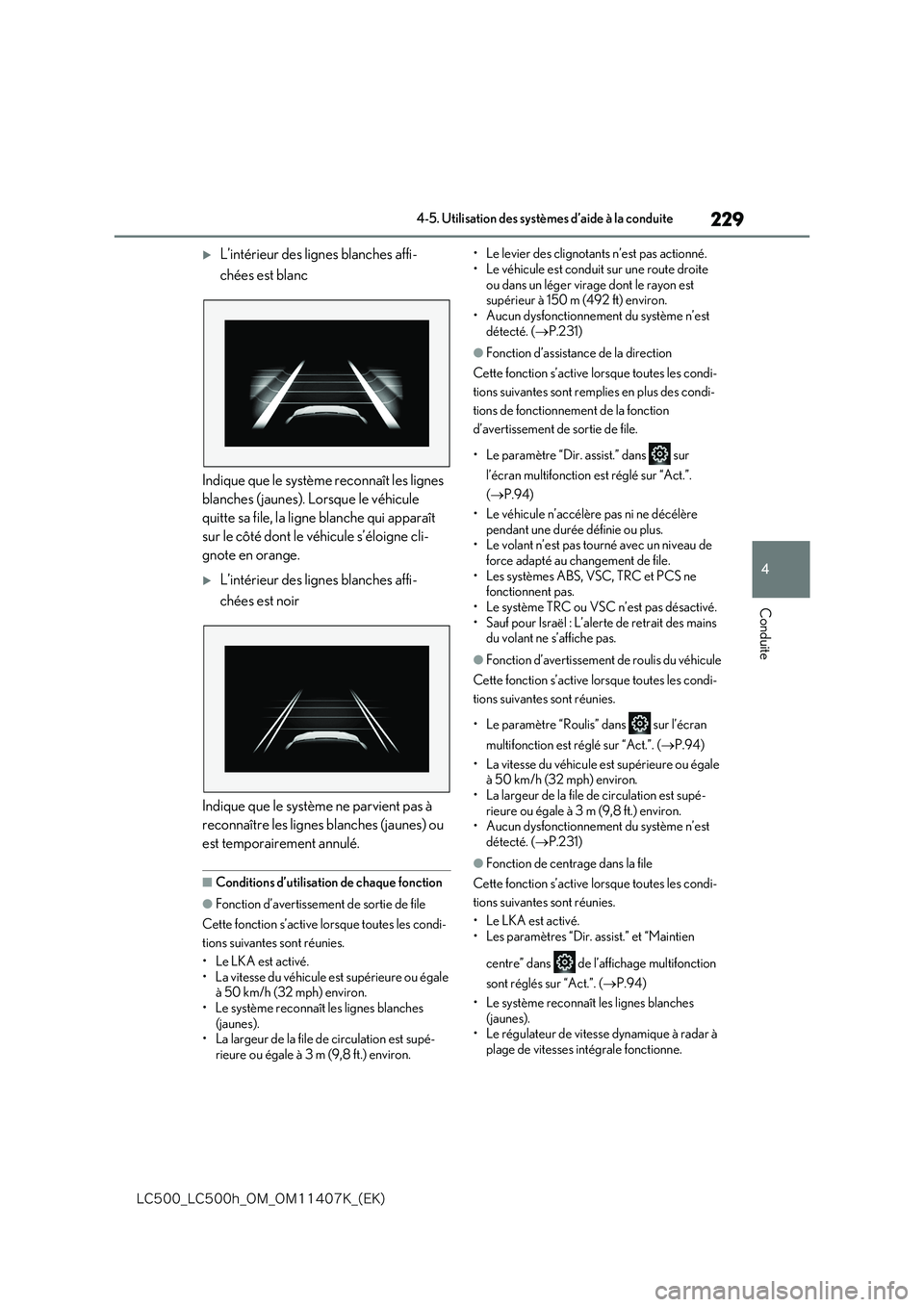

L’intérieur des lignes blanches affi-
chées est blanc
Indique que le système reconnaît les lignes
blanches (jaunes). Lorsque le véhicule
quitte sa file, la ligne blanche qui apparaît
sur le côté dont le véhicule s’éloigne cli-
gnote en orange.
L’intérieur des lignes blanches affi-
chées est noir
Indique que le système ne parvient pas à
reconnaître les lignes blanches (jaunes) ou
est temporairement annulé.
■Conditions d’utilisation de chaque fonction
●Fonction d’avertissement de sortie de file
Cette fonction s’active lorsque toutes les condi-
tions suivantes sont réunies.
• Le LKA est activé. • La vitesse du véhicule est supérieure ou égale à 50 km/h (32 mph) environ.
• Le système reconnaît les lignes blanches (jaunes).• La largeur de la file de circulation est supé-
rieure ou égale à 3 m (9,8 ft.) environ.
• Le levier des clignotants n’est pas actionné.
• Le véhicule est conduit sur une route droite ou dans un léger virage dont le rayon est supérieur à 150 m (492 ft) environ.
• Aucun dysfonctionnement du système n’est détecté. ( P.231)
●Fonction d’assistance de la direction
Cette fonction s’active lorsque toutes les condi-
tions suivantes sont remplies en plus des condi-
tions de fonctionnement de la fonction
d’avertissement de sortie de file.
• Le paramètre “Dir. assist.” dans sur
l’écran multifonction est réglé sur “Act.”.
( P.94)
• Le véhicule n’accélère pas ni ne décélère pendant une durée définie ou plus.• Le volant n’est pas tourné avec un niveau de
force adapté au changement de file. • Les systèmes ABS, VSC, TRC et PCS ne fonctionnent pas.
• Le système TRC ou VSC n’est pas désactivé. • Sauf pour Israël : L’alerte de retrait des mains du volant ne s’affiche pas.
●Fonction d’avertissement de roulis du véhicule
Cette fonction s’active lorsque toutes les condi-
tions suivantes sont réunies.
• Le paramètre “Roulis” dans sur l’écran
multifonction est réglé sur “Act.”. ( P.94)
• La vitesse du véhicule est supérieure ou égale à 50 km/h (32 mph) environ.• La largeur de la file de circulation est supé-
rieure ou égale à 3 m (9,8 ft.) environ. • Aucun dysfonctionnement du système n’est détecté. ( P.231)
●Fonction de centrage dans la file
Cette fonction s’active lorsque toutes les condi-
tions suivantes sont réunies.
• Le LKA est activé.
• Les paramètres “Dir. assist.” et “Maintien
centre” dans de l’affichage multifonction
sont réglés sur “Act.”. ( P.94)
• Le système reconnaît les lignes blanches
(jaunes). • Le régulateur de vitesse dynamique à radar à plage de vitesses intégrale fonctionne.

230
-$@-$I@0.@0.,@ &,

4-5. Utilisation des systèmes d’aide à la conduite

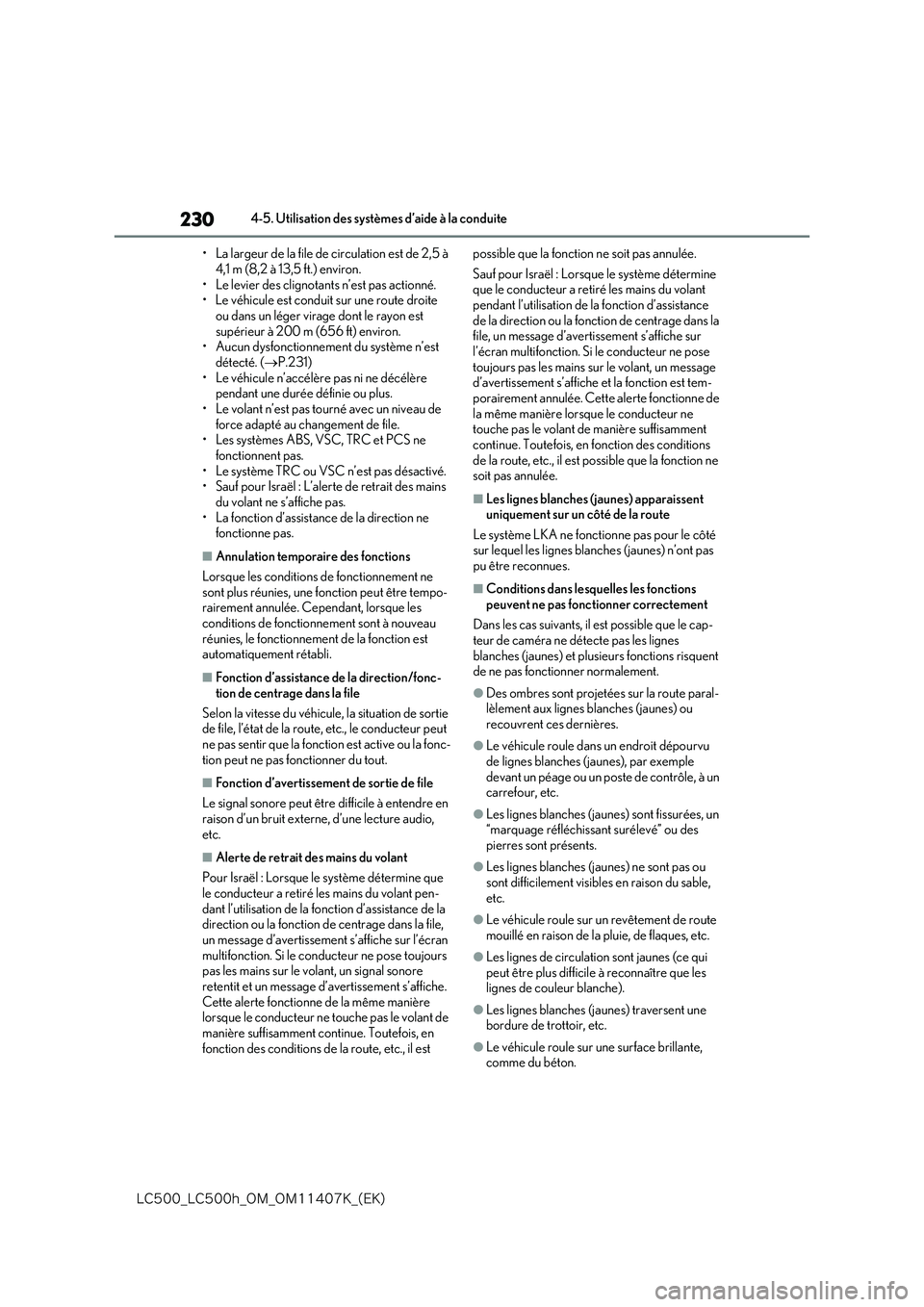

• La largeur de la file de circulation est de 2,5 à
4,1 m (8,2 à 13,5 ft.) environ. • Le levier des clignotants n’est pas actionné.• Le véhicule est conduit sur une route droite
ou dans un léger virage dont le rayon est supérieur à 200 m (656 ft) environ.• Aucun dysfonctionnement du système n’est
détecté. ( P.231) • Le véhicule n’accélère pas ni ne décélère pendant une durée définie ou plus.
• Le volant n’est pas tourné avec un niveau de force adapté au changement de file.• Les systèmes ABS, VSC, TRC et PCS ne
fonctionnent pas. • Le système TRC ou VSC n’est pas désactivé.• Sauf pour Israël : L’alerte de retrait des mains
du volant ne s’affiche pas. • La fonction d’assistance de la direction ne fonctionne pas.
■Annulation temporaire des fonctions
Lorsque les conditions de fonctionnement ne sont plus réunies, une fonction peut être tempo-rairement annulée. Cependant, lorsque les
conditions de fonctionnement sont à nouveau réunies, le fonctionnement de la fonction est automatiquement rétabli.
■Fonction d’assistance de la direction/fonc-
tion de centrage dans la file
Selon la vitesse du véhicule, la situation de sortie de file, l’état de la route, etc., le conducteur peut
ne pas sentir que la fonction est active ou la fonc- tion peut ne pas fonctionner du tout.
■Fonction d’avertissement de sortie de file
Le signal sonore peut être difficile à entendre en
raison d’un bruit externe, d’une lecture audio, etc.
■Alerte de retrait des mains du volant
Pour Israël : Lorsque le système détermine que
le conducteur a retiré les mains du volant pen- dant l’utilisation de la fo nction d’assistance de la direction ou la fonction de centrage dans la file,
un message d’avertissement s’affiche sur l’écran multifonction. Si le conducteur ne pose toujours pas les mains sur le volant, un signal sonore
retentit et un message d’avertissement s’affiche. Cette alerte fonctionne de la même manière lorsque le conducteur ne touche pas le volant de
manière suffisamment continue. Toutefois, en fonction des conditions de la route, etc., il est
possible que la fonction ne soit pas annulée.
Sauf pour Israël : Lorsque le système détermine que le conducteur a retiré les mains du volant pendant l’utilisation de la fonction d’assistance
de la direction ou la fonction de centrage dans la file, un message d’aver tissement s’affiche sur l’écran multifonction. Si le conducteur ne pose
toujours pas les mains su r le volant, un message d’avertissement s’affiche et la fonction est tem-porairement annulée. Cette alerte fonctionne de
la même manière lorsqu e le conducteur ne touche pas le volant de manière suffisamment continue. Toutefois, en fonction des conditions
de la route, etc., il est possible que la fonction ne soit pas annulée.
■Les lignes blanches (jaunes) apparaissent uniquement sur un côté de la route
Le système LKA ne fonctionne pas pour le côté sur lequel les lignes blanches (jaunes) n’ont pas pu être reconnues.

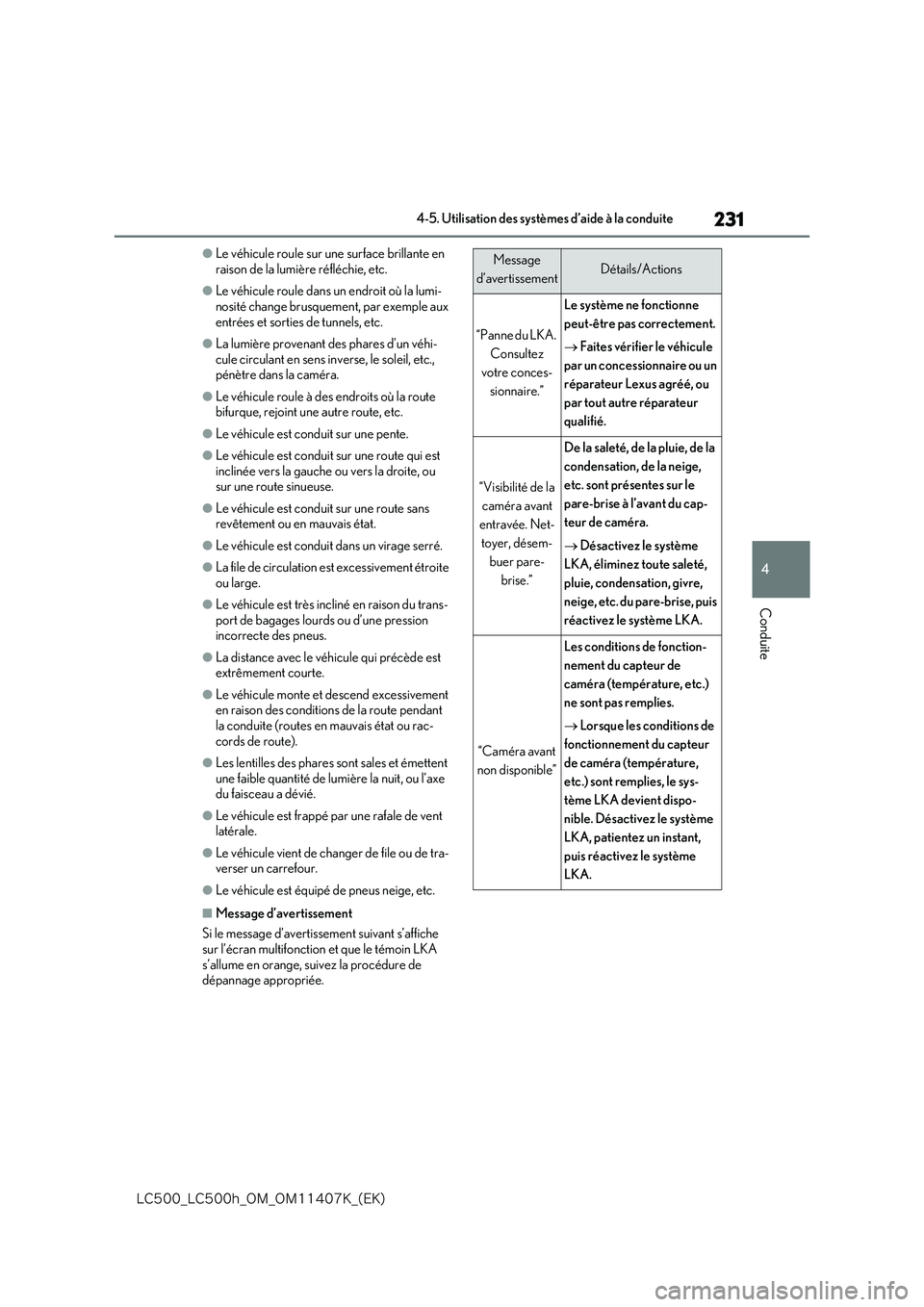

■Conditions dans lesquelles les fonctions
peuvent ne pas fonctionner correctement
Dans les cas suivants, il est possible que le cap- teur de caméra ne détecte pas les lignes
blanches (jaunes) et plusieurs fonctions risquent de ne pas fonctionner normalement.
●Des ombres sont projetées sur la route paral-lèlement aux lignes blanches (jaunes) ou recouvrent ces dernières.
●Le véhicule roule dans un endroit dépourvu de lignes blanches (jaunes), par exemple
devant un péage ou un poste de contrôle, à un carrefour, etc.
●Les lignes blanches (jaunes) sont fissurées, un “marquage réfléchissant surélevé” ou des pierres sont présents.
●Les lignes blanches (jaunes) ne sont pas ou sont difficilement visibles en raison du sable,
etc.
●Le véhicule roule sur un revêtement de route
mouillé en raison de la pluie, de flaques, etc.
●Les lignes de circulation sont jaunes (ce qui
peut être plus difficile à reconnaître que les lignes de couleur blanche).
●Les lignes blanches (jaunes) traversent une bordure de trottoir, etc.
●Le véhicule roule sur une surface brillante, comme du béton.

231
4
-$@-$I@0.@0.,@ &,

4-5. Utilisation des systèmes d’aide à la conduite
Conduite
●Le véhicule roule sur une surface brillante en
raison de la lumière réfléchie, etc.
●Le véhicule roule dans un endroit où la lumi-
nosité change brusquement, par exemple aux entrées et sorties de tunnels, etc.
●La lumière provenant des phares d’un véhi-cule circulant en sens in verse, le soleil, etc., pénètre dans la caméra.
●Le véhicule roule à des endroits où la route bifurque, rejoint une autre route, etc.
●Le véhicule est conduit sur une pente.
●Le véhicule est conduit sur une route qui est inclinée vers la gauche ou vers la droite, ou sur une route sinueuse.
●Le véhicule est conduit sur une route sans revêtement ou en mauvais état.
●Le véhicule est conduit dans un virage serré.
●La file de circulation est excessivement étroite ou large.
●Le véhicule est très incliné en raison du trans-port de bagages lourds ou d’une pression incorrecte des pneus.
●La distance avec le véhicule qui précède est extrêmement courte.
●Le véhicule monte et descend excessivement en raison des conditions de la route pendant
la conduite (routes en mauvais état ou rac- cords de route).
●Les lentilles des phares sont sales et émettent une faible quantité de lumière la nuit, ou l’axe du faisceau a dévié.
●Le véhicule est frappé par une rafale de vent latérale.
●Le véhicule vient de changer de file ou de tra-verser un carrefour.
●Le véhicule est équipé de pneus neige, etc.
■Message d’avertissement
Si le message d’avertissement suivant s’affiche
sur l’écran multifonction et que le témoin LKA s’allume en orange, suivez la procédure de dépannage appropriée.
Message
d’avertissementDétails/Actions
“Panne du LKA.
Consultez
votre conces-
sionnaire.”
Le système ne fonctionne
peut-être pas correctement.
 Faites vérifier le véhicule
par un concessionnaire ou un
réparateur Lexus agréé, ou
par tout autre réparateur
qualifié.
“Visibilité de la
caméra avant
entravée. Net-
toyer, désem-
buer pare-
brise.”
De la saleté, de la pluie, de la
condensation, de la neige,
etc. sont présentes sur le
pare-brise à l’avant du cap-
teur de caméra.
 Désactivez le système
LKA, éliminez toute saleté,
pluie, condensation, givre,
neige, etc. du pare-brise, puis
réactivez le système LKA.
“Caméra avant
non disponible”
Les conditions de fonction-
nement du capteur de
caméra (température, etc.)
ne sont pas remplies.
 Lorsque les conditions de
fonctionnement du capteur
de caméra (température,
etc.) sont remplies, le sys-
tème LKA devient dispo-
nible. Désactivez le système
LKA, patientez un instant,
puis réactivez le système
LKA.

232
-$@-$I@0.@0.,@ &,

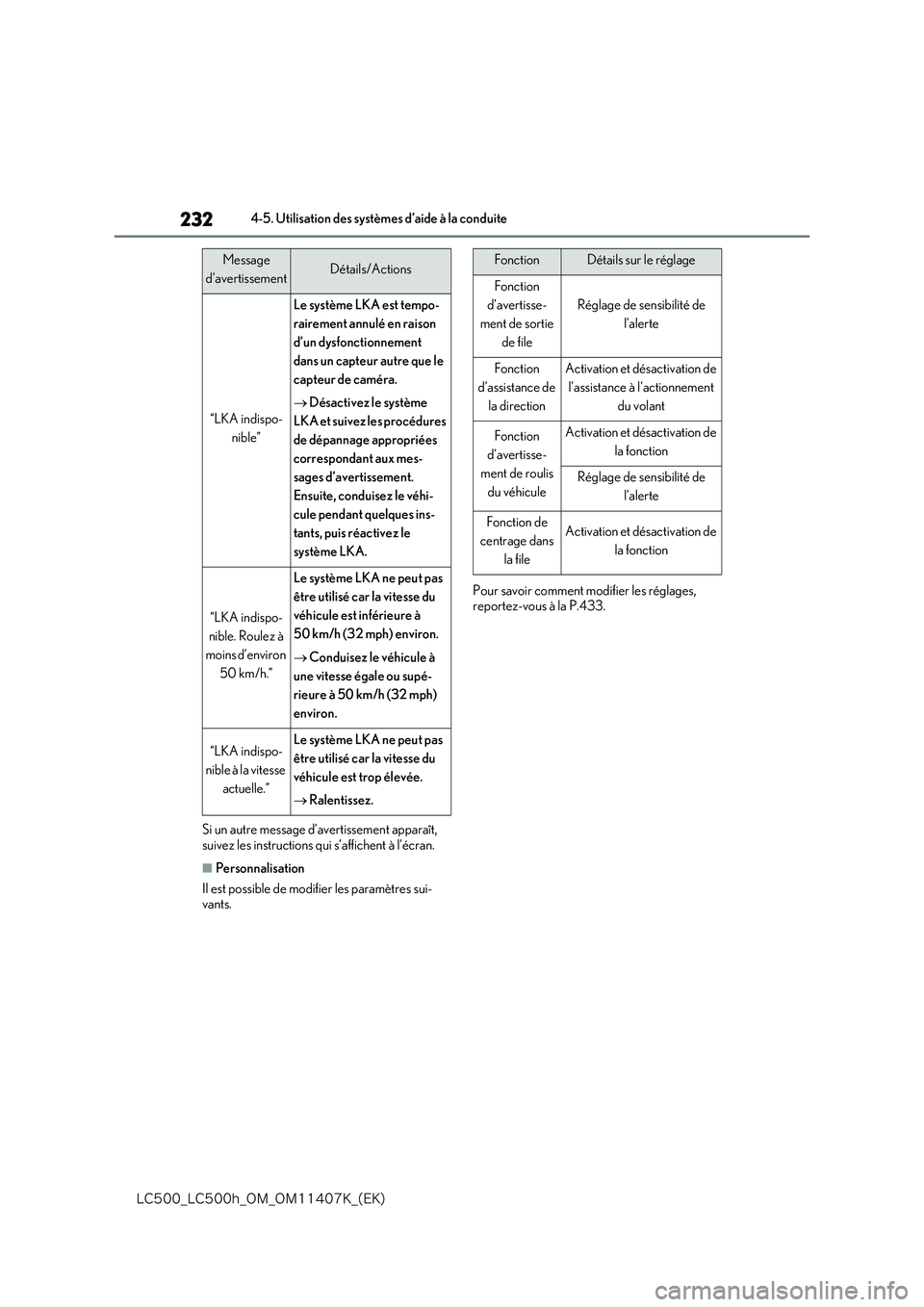

4-5. Utilisation des systèmes d’aide à la conduite
Si un autre message d’avertissement apparaît, suivez les instructions qui s’affichent à l’écran.
■Personnalisation
Il est possible de modifier les paramètres sui- vants.
Pour savoir comment modifier les réglages, reportez-vous à la P.433.
“LKA indispo-
nible”
Le système LKA est tempo-
rairement annulé en raison
d’un dysfonctionnement
dans un capteur autre que le
capteur de caméra.
 Désactivez le système
LKA et suivez les procédures
de dépannage appropriées
correspondant aux mes-
sages d’avertissement.
Ensuite, conduisez le véhi-
cule pendant quelques ins-
tants, puis réactivez le
système LKA.
“LKA indispo-
nible. Roulez à
moins d’environ
50 km/h.”
Le système LKA ne peut pas
être utilisé car la vitesse du
véhicule est inférieure à
50 km/h (32 mph) environ.
 Conduisez le véhicule à
une vitesse égale ou supé-
rieure à 50 km/h (32 mph)
environ.
“LKA indispo-
nible à la vitesse
actuelle.”
Le système LKA ne peut pas
être utilisé car la vitesse du
véhicule est trop élevée.
 Ralentissez.
Message
d’avertissementDétails/ActionsFonctionDétails sur le réglage
Fonction
d’avertisse-
ment de sortie
de file
Réglage de sensibilité de
l’alerte
Fonction
d’assistance de
la direction
Activation et désactivation de
l’assistance à l’actionnement
du volant
Fonction
d’avertisse-
ment de roulis
du véhicule
Activation et désactivation de
la fonction
Réglage de sensibilité de
l’alerte
Fonction de
centrage dans
la file
Activation et désactivation de
la fonction
