COSA FARE IN CASI DI EMERGENZA
•LUCI DI EMERGENZA....................... 207
•SURRISCALDAMENTO MOTORE................. 207
•SURRISCALDAMENTO CAMBIO AUTOMATICO........ 208
•SOLLEVAMENTO DEL VEICOLO E SOSTITUZIONE DI UNA
RUOTA................................ 208
•Alloggiamento del martinetto................. 208
•Sistemazione della ruota di scorta.............. 209
•Operazioni preliminari al sollevamento del veicolo.... 209
•Sostituzione della ruota.................... 209
•PROCEDURE DI AVVIAMENTO DI EMERGENZA........ 212
•Preparazioni per l’avviamento di emergenza........ 212
•Procedura di avviamento di emergenza........... 213
•DISIMPEGNO DI UN VEICOLO IMPANTANATO......... 214
•ATTACCO PER IL TRAINO..................... 215
•Uso dell’attacco per il traino anteriore............ 216
•Uso dell’attacco per il traino posteriore........... 216
205

•OVERRIDE DELLA LEVA DEL CAMBIO............. 216
•TRAINO DEL VEICOLO IN PANNE................ 217
•Con chiave di accensione inserita.............. 217
•Senza chiave di accensione.................. 218
206

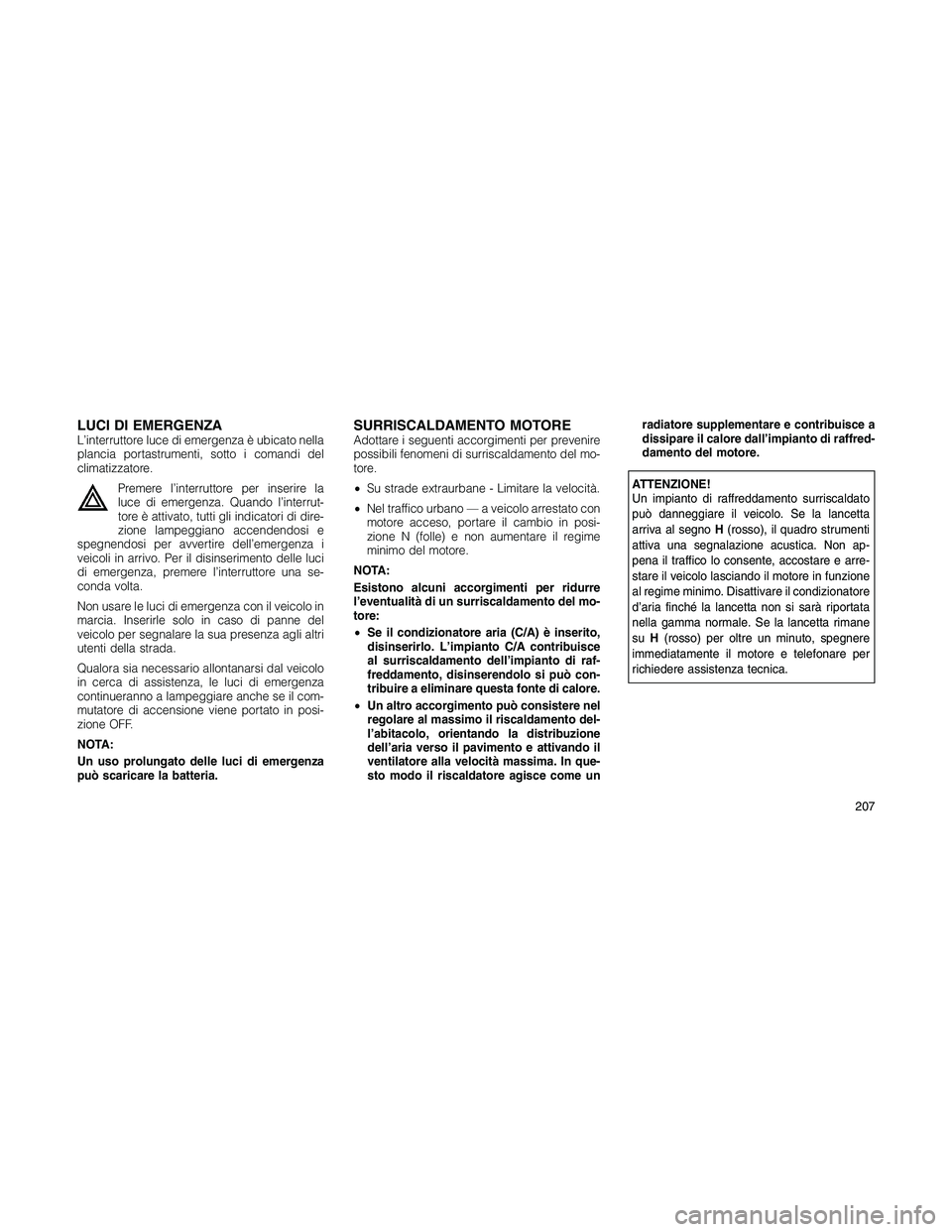

LUCI DI EMERGENZAL’interruttore luce di emergenza è ubicato nella
plancia portastrumenti, sotto i comandi del
climatizzatore.
Premere l’interruttore per inserire la
luce di emergenza. Quando l’interrut-
tore è attivato, tutti gli indicatori di dire-
zione lampeggiano accendendosi e
spegnendosi per avvertire dell’emergenza i
veicoli in arrivo. Per il disinserimento delle luci
di emergenza, premere l’interruttore una se-
conda volta.
Non usare le luci di emergenza con il veicolo in
marcia. Inserirle solo in caso di panne del
veicolo per segnalare la sua presenza agli altri
utenti della strada.
Qualora sia necessario allontanarsi dal veicolo
in cerca di assistenza, le luci di emergenza
continueranno a lampeggiare anche se il com-
mutatore di accensione viene portato in posi-
zione OFF.
NOTA:
Un uso prolungato delle luci di emergenza
può scaricare la batteria.SURRISCALDAMENTO MOTOREAdottare i seguenti accorgimenti per prevenire
possibili fenomeni di surriscaldamento del mo-
tore.
•Su strade extraurbane - Limitare la velocità.
•Nel traffico urbano — a veicolo arrestato con
motore acceso, portare il cambio in posi-
zione N (folle) e non aumentare il regime
minimo del motore.
NOTA:
Esistono alcuni accorgimenti per ridurre
l’eventualità di un surriscaldamento del mo-
tore:
•Se il condizionatore aria (C/A) è inserito,
disinserirlo. L’impianto C/A contribuisce
al surriscaldamento dell’impianto di raf-
freddamento, disinserendolo si può con-
tribuire a eliminare questa fonte di calore.
•Un altro accorgimento può consistere nel
regolare al massimo il riscaldamento del-
l’abitacolo, orientando la distribuzione
dell’aria verso il pavimento e attivando il
ventilatore alla velocità massima. In que-
sto modo il riscaldatore agisce come unradiatore supplementare e contribuisce a
dissipare il calore dall’impianto di raffred-
damento del motore.
ATTENZIONE!
Un impianto di raffreddamento surriscaldato
può danneggiare il veicolo. Se la lancetta
arriva al segnoH(rosso), il quadro strumenti
attiva una segnalazione acustica. Non ap-
pena il traffico lo consente, accostare e arre-
stare il veicolo lasciando il motore in funzione
al regime minimo. Disattivare il condizionatore
d’aria finché la lancetta non si sarà riportata
nella gamma normale. Se la lancetta rimane
suH(rosso) per oltre un minuto, spegnere
immediatamente il motore e telefonare per
richiedere assistenza tecnica.
207

AVVERTENZA!
La fuoriuscita di liquido di raffreddamento
motore bollente (antigelo) o di vapore dal
radiatore può provocare gravi ustioni. Se si
nota del vapore proveniente dal vano motore,
o se ne avverte il classico sibilo, non aprire il
cofano fino a quando il radiatore non abbia
avuto il tempo sufficiente per raffreddarsi. Non
tentare mai di togliere il tappo con radiatore o
serbatoio di espansione caldi.
SURRISCALDAMENTO CAMBIO
AUTOMATICO
Durante la guida ad alta velocità o traino di
rimorchio su forti pendenze con temperatura
esterna elevata, è possibile un surriscalda-
mento dell’olio del cambio automatico.
In questo caso, la spia surriscalda-
mento cambio si accende e il vei-
colo rallenta lievemente fino a un
raffreddamento del cambio auto-
matico sufficiente a tornare alla
velocità richiesta. Se viene mante-nuta l’elevata velocità, il surriscaldamento può
ripresentarsi ciclicamente come in prece-
denza.
SOLLEVAMENTO DEL VEICOLO E
SOSTITUZIONE DI UNA RUOTA
AVVERTENZA!
•È estremamente rischioso tentare di sosti-
tuire una ruota sul lato del veicolo vicino
alla corsia di marcia. Spingere pertanto il
veicolo sufficientemente lontano dalla
strada per evitare il rischio di essere inve-
stiti durante questa operazione.
•Stare al di sotto di un veicolo sollevato con
il martinetto è estremamente pericoloso. Il
veicolo potrebbe scivolare dal sostegno e
causare gravi lesioni. Si corre il rischio di
essere schiacciati. Non introdursi mai,
nemmeno con una parte del corpo, sotto il
veicolo sollevato con il martinetto in dota-
zione.
(Continuazione)
AVVERTENZA!(Continuazione)
•Non avviare e non tenere mai il motore in
moto con il veicolo sollevato. Qualora sia
necessario operare sotto il veicolo, rivol-
gersi a un punto di assistenza dove lo
stesso potrà essere sistemato su un ponte
elevatore.
•Il martinetto è un attrezzo appositamente
studiato esclusivamente per la sostituzione
dei pneumatici. Non utilizzare il martinetto
per sollevare il veicolo per scopi di manu-
tenzione. Il veicolo deve essere sollevato
solo su superfici piane. Evitare terreni
ghiacciati o scivolosi.
Alloggiamento del martinettoIl martinetto e la leva martinetto sono sistemati
sotto il pavimento nel vano di carico.
208

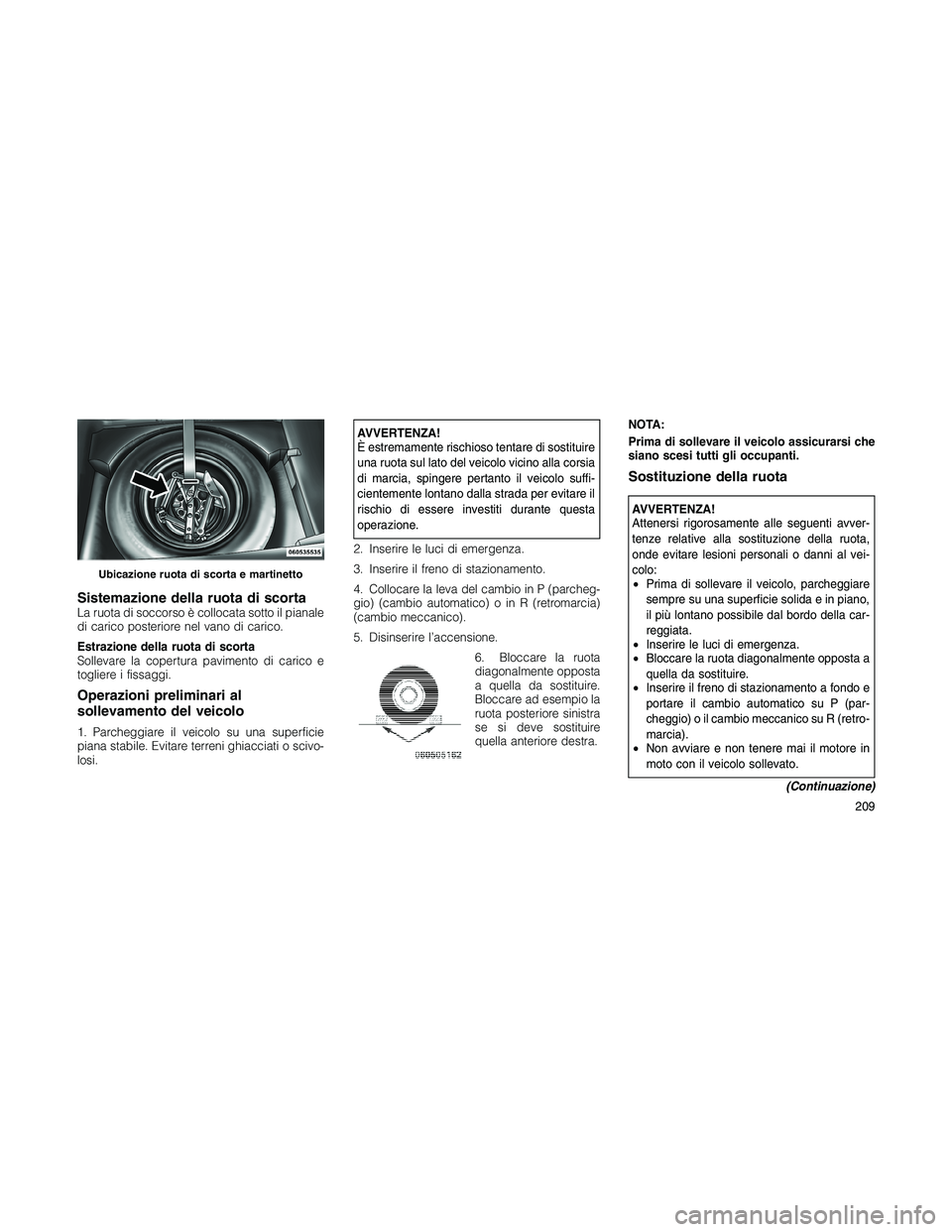

Sistemazione della ruota di scortaLa ruota di soccorso è collocata sotto il pianale
di carico posteriore nel vano di carico.
Estrazione della ruota di scorta
Sollevare la copertura pavimento di carico e
togliere i fissaggi.
Operazioni preliminari al
sollevamento del veicolo
1. Parcheggiare il veicolo su una superficie
piana stabile. Evitare terreni ghiacciati o scivo-
losi.
AVVERTENZA!
È estremamente rischioso tentare di sostituire
una ruota sul lato del veicolo vicino alla corsia
di marcia, spingere pertanto il veicolo suffi-
cientemente lontano dalla strada per evitare il
rischio di essere investiti durante questa
operazione.
2. Inserire le luci di emergenza.
3. Inserire il freno di stazionamento.
4. Collocare la leva del cambio in P (parcheg-
gio) (cambio automatico) o in R (retromarcia)
(cambio meccanico).
5. Disinserire l’accensione.
6. Bloccare la ruota
diagonalmente opposta
a quella da sostituire.
Bloccare ad esempio la
ruota posteriore sinistra
se si deve sostituire
quella anteriore destra.NOTA:
Prima di sollevare il veicolo assicurarsi che
siano scesi tutti gli occupanti.
Sostituzione della ruota
AVVERTENZA!
Attenersi rigorosamente alle seguenti avver-
tenze relative alla sostituzione della ruota,
onde evitare lesioni personali o danni al vei-
colo:
•Prima di sollevare il veicolo, parcheggiare
sempre su una superficie solida e in piano,
il più lontano possibile dal bordo della car-
reggiata.
•Inserire le luci di emergenza.
•Bloccare la ruota diagonalmente opposta a
quella da sostituire.
•Inserire il freno di stazionamento a fondo e
portare il cambio automatico su P (par-
cheggio) o il cambio meccanico su R (retro-
marcia).
•Non avviare e non tenere mai il motore in
moto con il veicolo sollevato.
(Continuazione)
Ubicazione ruota di scorta e martinetto
209

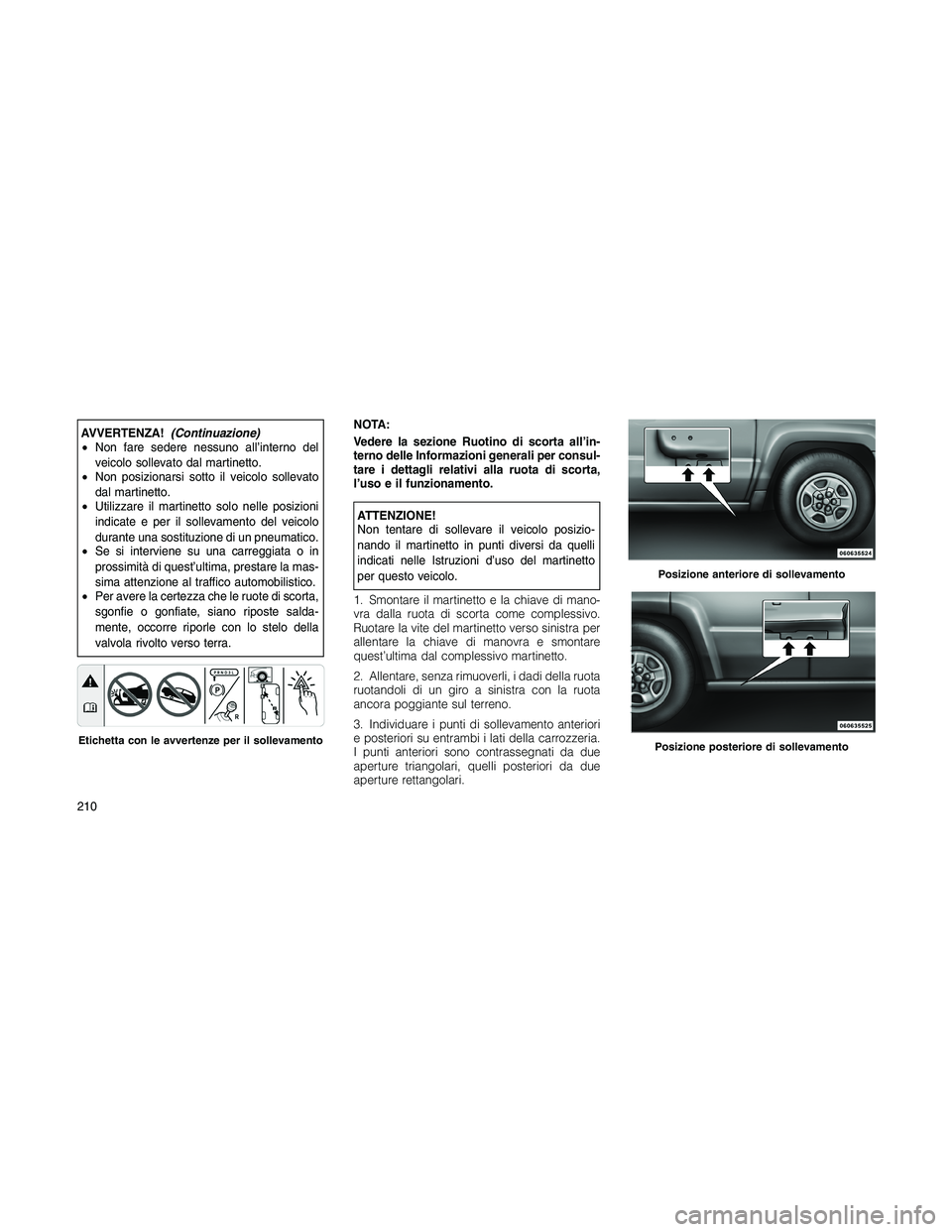

AVVERTENZA!(Continuazione)
•Non fare sedere nessuno all’interno del
veicolo sollevato dal martinetto.
•Non posizionarsi sotto il veicolo sollevato
dal martinetto.
•Utilizzare il martinetto solo nelle posizioni
indicate e per il sollevamento del veicolo
durante una sostituzione di un pneumatico.
•Se si interviene su una carreggiata o in
prossimità di quest’ultima, prestare la mas-
sima attenzione al traffico automobilistico.
•Per avere la certezza che le ruote di scorta,
sgonfie o gonfiate, siano riposte salda-
mente, occorre riporle con lo stelo della
valvola rivolto verso terra.NOTA:
Vedere la sezione Ruotino di scorta all’in-
terno delle Informazioni generali per consul-
tare i dettagli relativi alla ruota di scorta,
l’uso e il funzionamento.
ATTENZIONE!
Non tentare di sollevare il veicolo posizio-
nando il martinetto in punti diversi da quelli
indicati nelle Istruzioni d’uso del martinetto
per questo veicolo.
1. Smontare il martinetto e la chiave di mano-
vra dalla ruota di scorta come complessivo.
Ruotare la vite del martinetto verso sinistra per
allentare la chiave di manovra e smontare
quest’ultima dal complessivo martinetto.
2. Allentare, senza rimuoverli, i dadi della ruota
ruotandoli di un giro a sinistra con la ruota
ancora poggiante sul terreno.
3. Individuare i punti di sollevamento anteriori
e posteriori su entrambi i lati della carrozzeria.
I punti anteriori sono contrassegnati da due
aperture triangolari, quelli posteriori da due
aperture rettangolari.
Etichetta con le avvertenze per il sollevamento
Posizione anteriore di sollevamento
Posizione posteriore di sollevamento
210

Per i veicoli equipaggiati con rivestimento in
plastica, la plastica è stata eliminata per
esporre i punti di sollevamento presenti nella
carrozzeria.
Non sollevare il veicolo fino a che non si abbia
la certezza che il martinetto sia saldamente
inserito.
4. Ruotare la vite del martinetto verso sinistra
fin quando non sia possibile sistemare il marti-
netto inferiormente al punto di sollevamento.
Una volta sistemato il martinetto, ruotare la vite
del martinetto verso destra fino al completo
innesto della testa del martinetto nell’area di
sollevamento più prossima alla ruota da sosti-
tuire. Non sollevare il veicolo fino a che non si
abbia la certezza che il martinetto sia salda-
mente inserito.
AVVERTENZA!
Il sollevamento del veicolo oltre il necessario
può renderlo meno stabile: potrebbe scivolare
dal martinetto e ferire le persone vicine. Sol-
levare il veicolo all’altezza richiesta per lo
stacco della ruota e non oltre.5. Sollevare il veicolo ruotando la manovella in
senso orario mediante apposita chiave. Solle-
vare il veicolo solo quanto basta per staccare la
ruota dal terreno e poter montare la ruota di
scorta. Quanto meno il veicolo è sollevato tanto
più sarà stabile sul martinetto.
6. Togliere i dadi della ruota e sfilare la ruota (e
il coprimozzo imbullonato se presente) dal
mozzo. Montare la ruota di scorta e i dadi di
fissaggio con l’estremità conica rivolta verso la
ruota. Serrare manualmente i dadi.
AVVERTENZA!
Per evitare il rischio che l’eccessiva forza
esercitata causi la caduta del veicolo dal
martinetto, non serrare a fondo i dadi ruota
fino a quando il veicolo non viene abbassato.
Il mancato rispetto di tale precauzione può
causare lesioni personali.
7. Abbassare il veicolo ruotando a sinistra la
manovella del martinetto.
8. Completare il serraggio dei dadi. Esercitare
pressione sulla chiave durante il serraggio dei
dadi della ruota. Procedere in modo alternato eripetere l’intera sequenza di serraggio. La cop-
pia di serraggio corretta del dado della ruota è
135 N·m (100 lb./piede). Se non si è certi di
avere serrato i dadi correttamente, farli control-
lare con una chiave dinamometrica presso il
concessionario autorizzato di zona o una sta-
zione di servizio.
9. Togliere le calzatoie, abbassare e asportare
il martinetto. Rimontare la chiave di manovra
nel complessivo martinetto e poi riporre nel
vano della ruota di scorta. Fissare il comples-
sivo con i mezzi previsti.AVVERTENZA!
Una ruota o un martinetto sistemati nell’abita-
colo costituiscono un serio pericolo per l’inco-
lumità degli occupanti in caso di incidenti o di
brusche frenate. Riporre quindi sempre sia il
martinetto sia la ruota nei rispettivi alloggia-
menti.
10. Riporre la gomma sgonfia (a terra) nel vano
di carico, quindifarla riparare o sostituirla al
più presto.
211

AVVERTENZA!
Una ruota sistemata nell’abitacolo costituisce
un serio pericolo per l’incolumità degli occu-
panti in caso di incidenti o di brusche frenate.
Far riparare o sostituire tempestivamente il
pneumatico sgonfio.
11. Controllare al più presto la pressione di
gonfiaggio della ruota di scorta. Se necessario,
ripristinare la corretta pressione di gonfiaggio
dei pneumatici.

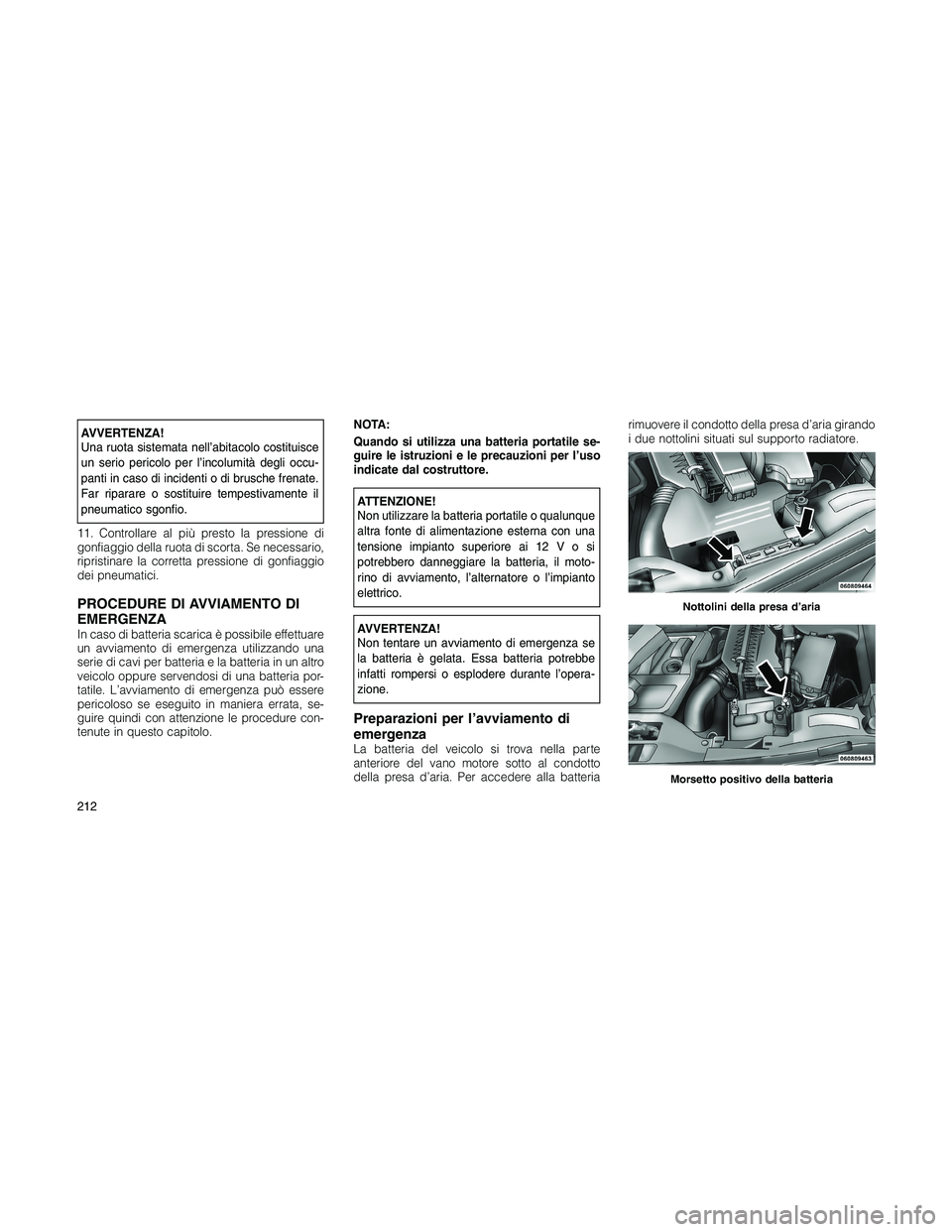

PROCEDURE DI AVVIAMENTO DI
EMERGENZA
In caso di batteria scarica è possibile effettuare
un avviamento di emergenza utilizzando una
serie di cavi per batteria e la batteria in un altro
veicolo oppure servendosi di una batteria por-
tatile. L’avviamento di emergenza può essere
pericoloso se eseguito in maniera errata, se-
guire quindi con attenzione le procedure con-
tenute in questo capitolo.NOTA:
Quando si utilizza una batteria portatile se-
guire le istruzioni e le precauzioni per l’uso
indicate dal costruttore.
ATTENZIONE!
Non utilizzare la batteria portatile o qualunque
altra fonte di alimentazione esterna con una
tensione impianto superiore ai 12Vosi
potrebbero danneggiare la batteria, il moto-
rino di avviamento, l’alternatore o l’impianto
elettrico.
AVVERTENZA!
Non tentare un avviamento di emergenza se
la batteria è gelata. Essa batteria potrebbe
infatti rompersi o esplodere durante l’opera-
zione.
Preparazioni per l’avviamento di
emergenza
La batteria del veicolo si trova nella parte
anteriore del vano motore sotto al condotto
della presa d’aria. Per accedere alla batteriarimuovere il condotto della presa d’aria girando
i due nottolini situati sul supporto radiatore.
Nottolini della presa d’aria
Morsetto positivo della batteria
212
