2018 JEEP COMPASS Drift- og vedlikeholdshåndbok (in Norwegian)

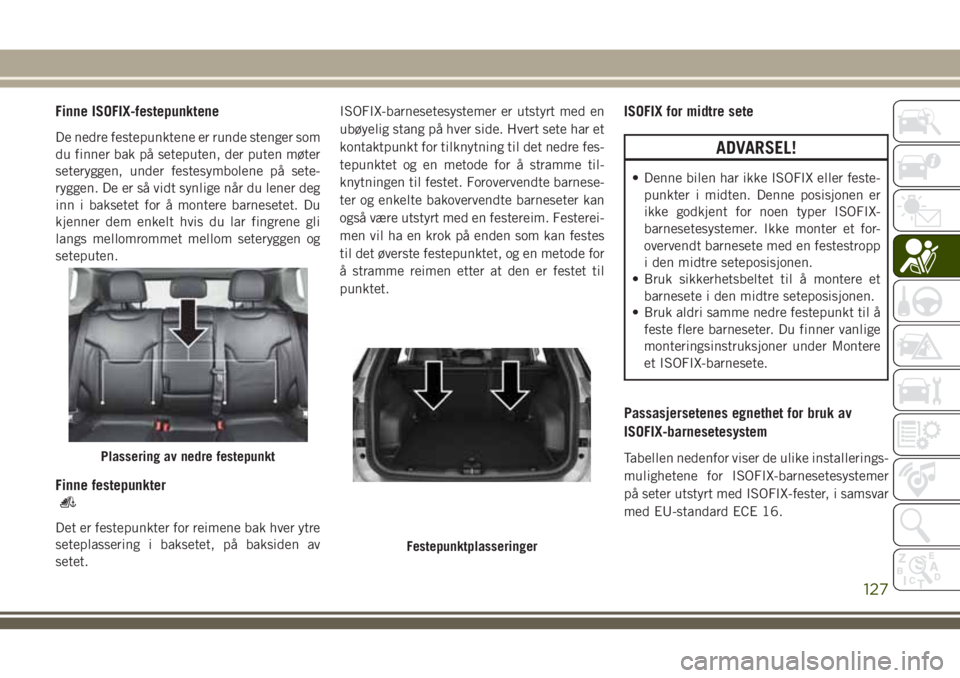

Finne ISOFIX-festepunktene
De nedre festepunktene er runde stenger som
du finner bak på seteputen, der puten møter
seteryggen, under festesymbolene på sete-
ryggen. De er så vidt synlige når du lener deg
inn i baksetet for å montere barnesetet. Du
kjenner dem enkelt hvis du lar fingrene gli
langs mellomrommet mellom seteryggen og
seteputen.
Finne festepunkter
Det er festepunkter for reimene bak hver ytre
seteplassering i baksetet, på baksiden av
setet.ISOFIX-barnesetesystemer er utstyrt med en
ubøyelig stang på hver side. Hvert sete har et
kontaktpunkt for tilknytning til det nedre fes-
tepunktet og en metode for å stramme til-
knytningen til festet. Forovervendte barnese-
ter og enkelte bakovervendte barneseter kan
også være utstyrt med en festereim. Festerei-
men vil ha en krok på enden som kan festes
til det øverste festepunktet, og en metode for
å stramme reimen etter at den er festet til
punktet.
ISOFIX for midtre sete
ADVARSEL!
• Denne bilen har ikke ISOFIX eller feste-
punkter i midten. Denne posisjonen er
ikke godkjent for noen typer ISOFIX-
barnesetesystemer. Ikke monter et for-
overvendt barnesete med en festestropp
i den midtre seteposisjonen.
• Bruk sikkerhetsbeltet til å montere et
barnesete i den midtre seteposisjonen.
• Bruk aldri samme nedre festepunkt til å
feste flere barneseter. Du finner vanlige
monteringsinstruksjoner under Montere
et ISOFIX-barnesete.
Passasjersetenes egnethet for bruk av
ISOFIX-barnesetesystem
Tabellen nedenfor viser de ulike installerings-
mulighetene for ISOFIX-barnesetesystemer
på seter utstyrt med ISOFIX-fester, i samsvar
med EU-standard ECE 16.Plassering av nedre festepunkt
Festepunktplasseringer
127

Tabell med bilens ISOFIX-posisjoner
VektgruppeStørrelses-
klasseFestePassasjersete
foranHøyre/venstre
bakseteMidtre bakseteMellom-
liggende ytreMellom-
liggende
midtreAndre steder
Bærebag for
spedbarnF ISO/L1 X X X N/A N/A N/A
G ISO/L2 X X X N/A N/A N/A
(1) X N/A X N/A N/A N/A
0 – opptil
10 kgE ISO/R1 X IUF/IUF X N/A N/A N/A
(1) X N/A X N/A N/A N/A
0+ – opptil
13 kgE ISO/R1 X IUF/IUF X N/A N/A N/A
D ISO/R2 X IUF/IUF X N/A N/A N/A
C ISO/R3 X IUF/IUF X N/A N/A N/A
(1) X N/A X N/A N/A N/A
1–9til
18 kgD ISO/R2 X IUF/IUF X N/A N/A N/A
C ISO/R3 X IUF/IUF X N/A N/A N/A
B ISO/F2 X IUF/IUF X N/A N/A N/A
B1 ISO/F2X X IUF/IUF X N/A N/A N/A
A ISO/F3 X IUF/IUF X N/A N/A N/A
(1) X N/A X N/A N/A N/A
2–15til
25 kg(1) X N/A X N/A N/A N/A
3–22til
36 kg(1) X N/A X N/A N/A N/A
SIKKERHET
128

Forklaring for bokstaver som brukes i tabellen
ovenfor:
• (1) = For CRS som ikke har størrelsesklas-
seidentifikasjon ISO/XX (A til G), for den
tilhørende vektgruppen, skal bilprodusen-
ten angi anbefalte ISOFIX-
barnesetesystemer for hver posisjon.
• IUF = egnet for forovervendt universell ka-
tegori av ISOFIX-barnesetesystemer god-
kjent for bruk av denne vektgruppen.
• X = ISOFIX-posisjon uegnet for ISOFIX-
barnesetesystemer i denne vektgruppen og/
eller størrelsesklassen.
Følg alltid instruksjonene fra produsenten av
barnesetet ved installering av barnesetet. Ikke
alle barnesetesystemer installeres som beskre-
vet her. Ved bruk av et universelt ISOFIX-
barnesetesystem kan det kun brukes godkjente
barnesetesystemer merket ECE R44 (utgave
R44/03 eller bedre) «Universal ISOFIX».
Slik installerer du et ISOFIX-barnesete
1. Løsne justeringene på de nedre tilkobling-
ene og på festestroppen til barnesetet slik
at det er lettere å feste tilkoblingene til
festene på bilen.2. Plasser barnesetet mellom de nedre fes-
tene for det setet. For noen seter i andre
rad må du kanskje legge setet bakover
og/eller løfte nakkestøtten for at det skal
passe bedre. Hvis baksetet kan flyttes
forover og bakover i bilen, kan det være
lurt å flytte det så langt bak som mulig for
å gi plass til barnesetet. Det kan også være
mulig å flytte forsetet forover for å gi mer
plass til barnesetet.
3. Fest tilkoblingene for barnesetet til de
nedre festene i det valgte setet.
4. Hvis barnesetet har en festestropp, fester
du den til det øvre festepunktet. Du finner
instruksjoner for hvordan du fester et fes-
tepunkt, i delen «Installere barneseter
ved hjelp av det øvre festepunktet».
5. Stram alle stroppene når du skyver barne-
sete bakover og ned i setet. Fjern slakk i
stroppene i henhold til instruksjonene fra
barneseteprodusenten.
6. Test at barnesetet er festet stramt ved å
trekke det bakover og framover på belte-
banen. Det skal ikke bevege seg mer enn
25 mm i noen retning.
ADVARSEL!
• Feil montering av et barnesete på
ISOFIX-festene kan føre til en feil i setet.
Barnet kan bli alvorlig skadet eller drept.
Følg instruksjonene fra produsenten av
barnesetet nøye når du monterer et
baby- eller barnesete.
• Barnesetefester er bare utformet for å
tåle belastningen som oppstår når bar-
nesetene er montert på riktig måte. De
må under ingen omstendigheter brukes
til sikkerhetsbelter for voksne, til seletøy
eller til å feste andre elementer eller
annet utstyr til bilen.
• Moter barnesetesystemet mens bilen
står i ro. ISOFIX-barnesetesystemet er
riktig festet til festepunktene når du hø-
rer klikket.
129

Installere barneseter ved hjelp av det øvre
festepunktet:
1. Finn festepunktet bak setet der du plan-
legger å installere barnesetet. Du må kan-
skje flytte setet forover for å få bedre
tilgang til festepunktet. Hvis det ikke er
noe øvre festepunkt for det setet, flytter
du barnesetet til et annet sete i bilen hvis
det er et tilgjengelig.
2. Før festestroppen slik at den får mest
mulig direkte bane mellom festet og bar-
nesetet. Hvis bilen er utstyrt med juster-
bare nakkestøtter bak, løfter du nakke-
støtten og fører festestroppen under den
og mellom de to stolpene der det er mulig.
Hvis det ikke er mulig, senker du nakke-
støtten og fører festestroppen rundt utsi-
den av nakkestøtten.
3. Fest kroken på barnesetets festestropp til
det øvre festepunktet som vist på
diagrammet.
4. Fjern slakk i festestroppen i henhold til
instruksjonene fra barneseteprodusenten.
ADVARSEL!
• Hvis en festereim er festet på feil måte,
kan det føre til større hodebevegelser
og potensielt skade barnet. Bruk bare
festeposisjonen like bak barnesetet til
å feste den øverste festereimen på et
barnesete.
• Hvis bilen er utstyrt med et delt bak-
sete, må du passe på at festereimen
ikke glir ned i åpningen mellom sete-
ryggene når du fjerner slakk i reimen.
ADVARSEL!
Brukerhåndboken for barnesetet innehol-
der instruksjoner om hvordan du monterer
barnesetet ved hjelp av sikkerhetsbeltet.
Les og følg disse instruksjonene for riktig
montering av barnesetet.
Passasjerseters egnethet for bruk av I-Size-
barnesetesystem
De ytre baksetene i kjøretøyet er typegodkjent
for å romme de toppmoderne i-Size-
barnesetesystemene.
Disse barnesetesystemene, som er konstruert
og typegodkjent i henhold til i-Size-
standarden (ECE R129), sørger for bedre
sikkerhetsforhold for barn i kjøretøyet:
• Barn under 15 måneder må sitte bakover-
vendt:
• Beskyttelsen ved et barnesetesystem økes
ved en sidekollisjon:
•
Det anbefales å bruke ISOFIX-systemet for å
unngå feilinstallasjon av barnesetesystemet:
• Valg av barnesetesystem har blitt mer ef-
fektivt, og det velges ikke lenger basert på
vekt, men basert på barnets høyde:
Festepunkter til baksete
SIKKERHET
130

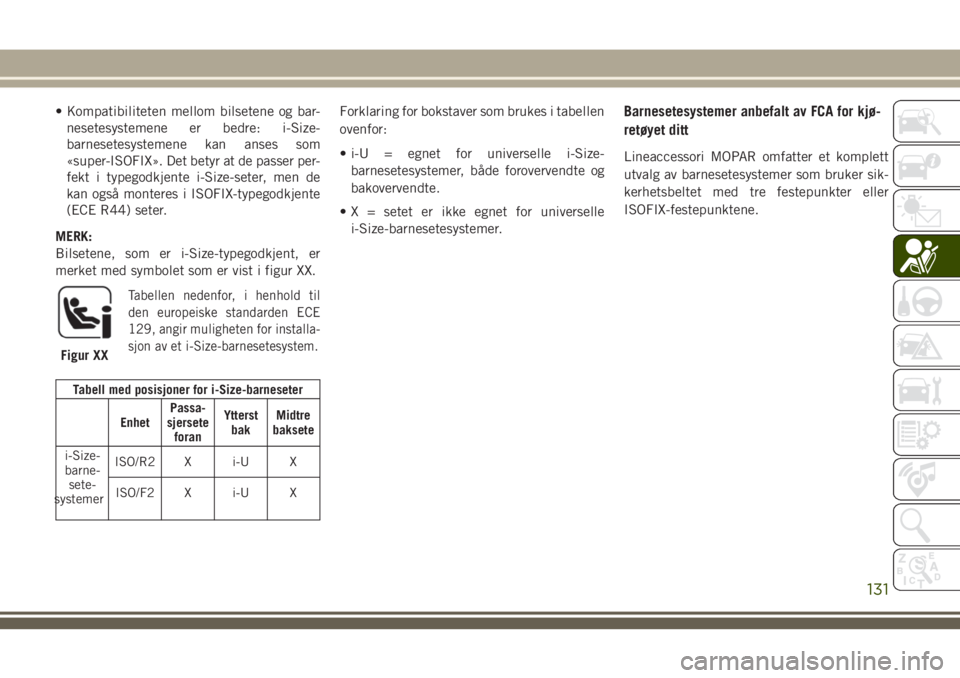

• Kompatibiliteten mellom bilsetene og bar-
nesetesystemene er bedre: i-Size-
barnesetesystemene kan anses som
«super-ISOFIX». Det betyr at de passer per-
fekt i typegodkjente i-Size-seter, men de
kan også monteres i ISOFIX-typegodkjente
(ECE R44) seter.
MERK:
Bilsetene, som er i-Size-typegodkjent, er
merket med symbolet som er vist i figur XX.
Tabellen nedenfor, i henhold til
den europeiske standarden ECE
129, angir muligheten for installa-
sjon av et i-Size-barnesetesystem.
Tabell med posisjoner for i-Size-barneseter
EnhetPassa-
sjersete
foranYtterst
bakMidtre
baksete
i-Size-
barne-
sete-
systemerISO/R2 X i-U X
ISO/F2 X i-U X
Forklaring for bokstaver som brukes i tabellen
ovenfor:
• i-U = egnet for universelle i-Size-
barnesetesystemer, både forovervendte og
bakovervendte.
• X = setet er ikke egnet for universelle
i-Size-barnesetesystemer.Barnesetesystemer anbefalt av FCA for kjø-
retøyet ditt
Lineaccessori MOPAR omfatter et komplett
utvalg av barnesetesystemer som bruker sik-
kerhetsbeltet med tre festepunkter eller
ISOFIX-festepunktene.
Figur XX
131

Vektgruppe Barnesetesystem Type barnesetesystemInstallasjon av barnesete-
system
Gruppe 0+: fra nyfødt til 13 kg og
fra 40 til 80 cm
Godkjenningsnummer for
Britax Baby Safe Plus:
E1 04301146, Jeep-
bestillingskode:
71806415Universelt barnesetesys-
tem / ISOFIX-
barnesetesystem. Det må
installeres bakovervendt
med bare sikkerhetsbeltet
i kjøretøyet eller den spe-
sielle ISOFIX-sokkelen
(som kan kjøpes separat)
og kjøretøyets ISOFIX-
festepunkter. Det må in-
stalleres på de ytre bak-
setene.
Britax Baby Safe ISOFIX-
sokkel, Jeep-
bestillingskode:
71806416
SIKKERHET
132

Vektgruppe Barnesetesystem Type barnesetesystemInstallasjon av barnesete-
system
Gruppe 1: fra 9 til 18 kg og fra
67 til 105 cm
Typegodkjenningsnummer
for Britax Roemer Duo
Plus: E1 04301133,
Jeep-bestillingskode:
71803161Det må bare installeres
forovervendt med ISOFIX-
festene og den øvre
stroppe, som følger med
barnesetesystemet. Det
må installeres på de ytre
baksetene.
Gruppe 2: fra 15 til 25 kg og fra
95 til 135 cm
Typegodkjenningsnummer
for Britax Roemer Kidfix
XP: E1 04301304, Jeep-
bestillingskode:
71807984Det kan bare installeres
forovervendt med tre-
punktssikkerhetsbeltet og
ISOFIX-festepunktene i
kjøretøyet, hvis disse er
tilgjengelige. Jeep anbe-
faler å installere det ved
hjelp av kjøretøyets
ISOFIX-festepunkter. Det
må installeres på de ytre
baksetene.
133

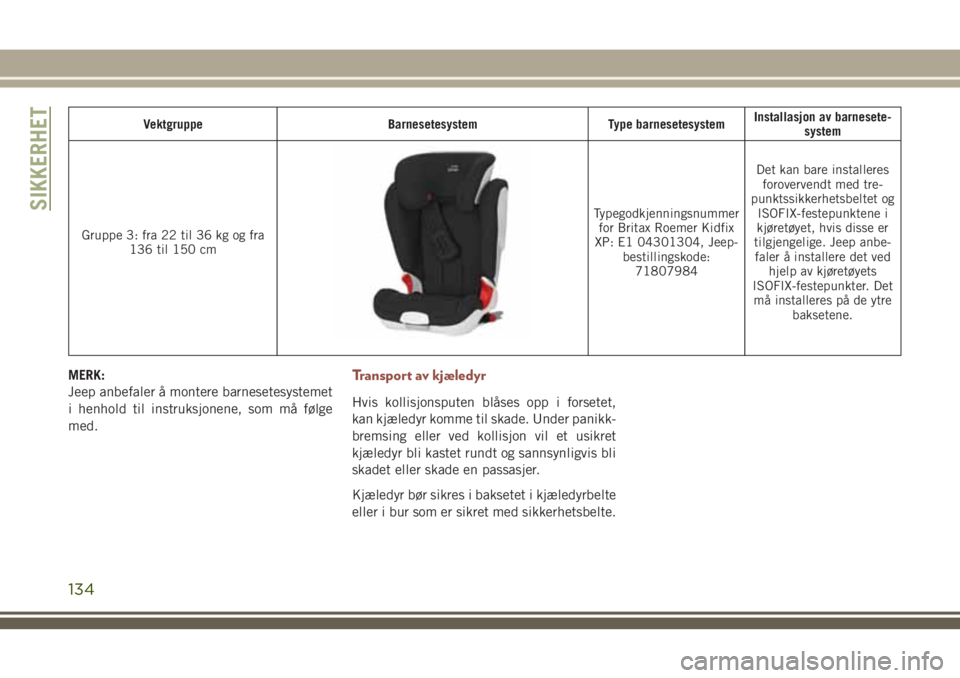

Vektgruppe Barnesetesystem Type barnesetesystemInstallasjon av barnesete-
system
Gruppe 3: fra 22 til 36 kg og fra
136 til 150 cm
Typegodkjenningsnummer
for Britax Roemer Kidfix
XP: E1 04301304, Jeep-
bestillingskode:
71807984Det kan bare installeres
forovervendt med tre-
punktssikkerhetsbeltet og
ISOFIX-festepunktene i
kjøretøyet, hvis disse er
tilgjengelige. Jeep anbe-
faler å installere det ved
hjelp av kjøretøyets
ISOFIX-festepunkter. Det
må installeres på de ytre
baksetene.
MERK:
Jeep anbefaler å montere barnesetesystemet
i henhold til instruksjonene, som må følge
med.Transport av kjæledyr
Hvis kollisjonsputen blåses opp i forsetet,
kan kjæledyr komme til skade. Under panikk-
bremsing eller ved kollisjon vil et usikret
kjæledyr bli kastet rundt og sannsynligvis bli
skadet eller skade en passasjer.
Kjæledyr bør sikres i baksetet i kjæledyrbelte
eller i bur som er sikret med sikkerhetsbelte.
