2018 JEEP COMPASS Drift- og vedlikeholdshåndbok (in Norwegian)

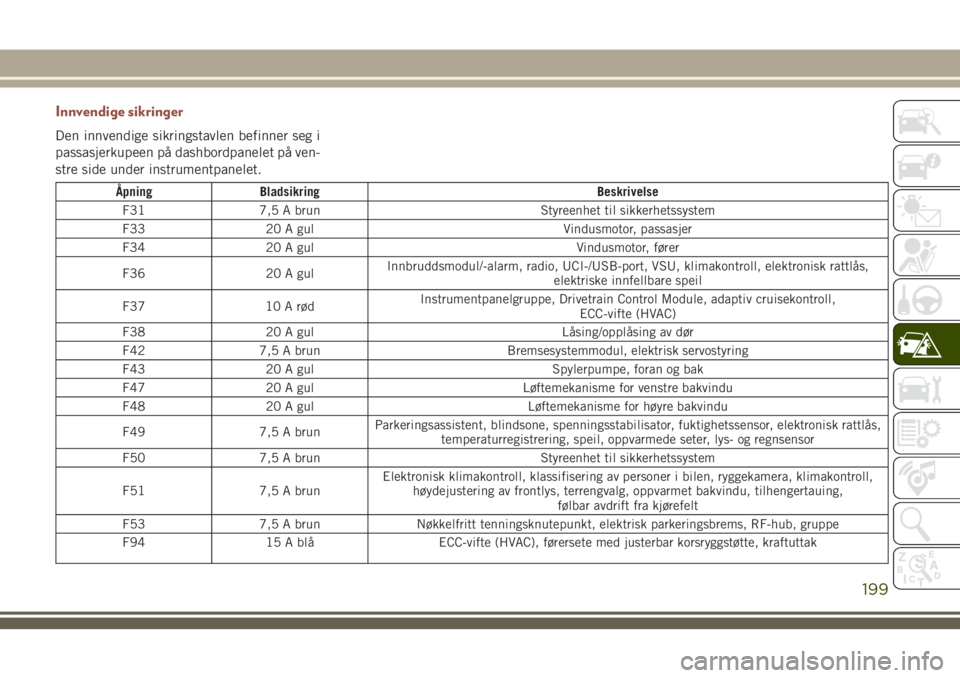

Innvendige sikringer
Den innvendige sikringstavlen befinner seg i
passasjerkupeen på dashbordpanelet på ven-
stre side under instrumentpanelet.
Åpning Bladsikring Beskrivelse
F31 7,5 A brun Styreenhet til sikkerhetssystem
F33 20 A gul Vindusmotor, passasjer
F34 20 A gul Vindusmotor, fører
F36 20 A gulInnbruddsmodul/-alarm, radio, UCI-/USB-port, VSU, klimakontroll, elektronisk rattlås,
elektriske innfellbare speil
F37 10 A rødInstrumentpanelgruppe, Drivetrain Control Module, adaptiv cruisekontroll,
ECC-vifte (HVAC)
F38 20 A gul Låsing/opplåsing av dør
F42 7,5 A brun Bremsesystemmodul, elektrisk servostyring
F43 20 A gul Spylerpumpe, foran og bak
F47 20 A gul Løftemekanisme for venstre bakvindu
F48 20 A gul Løftemekanisme for høyre bakvindu
F49 7,5 A brunParkeringsassistent, blindsone, spenningsstabilisator, fuktighetssensor, elektronisk rattlås,
temperaturregistrering, speil, oppvarmede seter, lys- og regnsensor
F50 7,5 A brun Styreenhet til sikkerhetssystem
F51 7,5 A brunElektronisk klimakontroll, klassifisering av personer i bilen, ryggekamera, klimakontroll,
høydejustering av frontlys, terrengvalg, oppvarmet bakvindu, tilhengertauing,
følbar avdrift fra kjørefelt
F53 7,5 A brun Nøkkelfritt tenningsknutepunkt, elektrisk parkeringsbrems, RF-hub, gruppe
F94 15 A blå ECC-vifte (HVAC), førersete med justerbar korsryggstøtte, kraftuttak
199

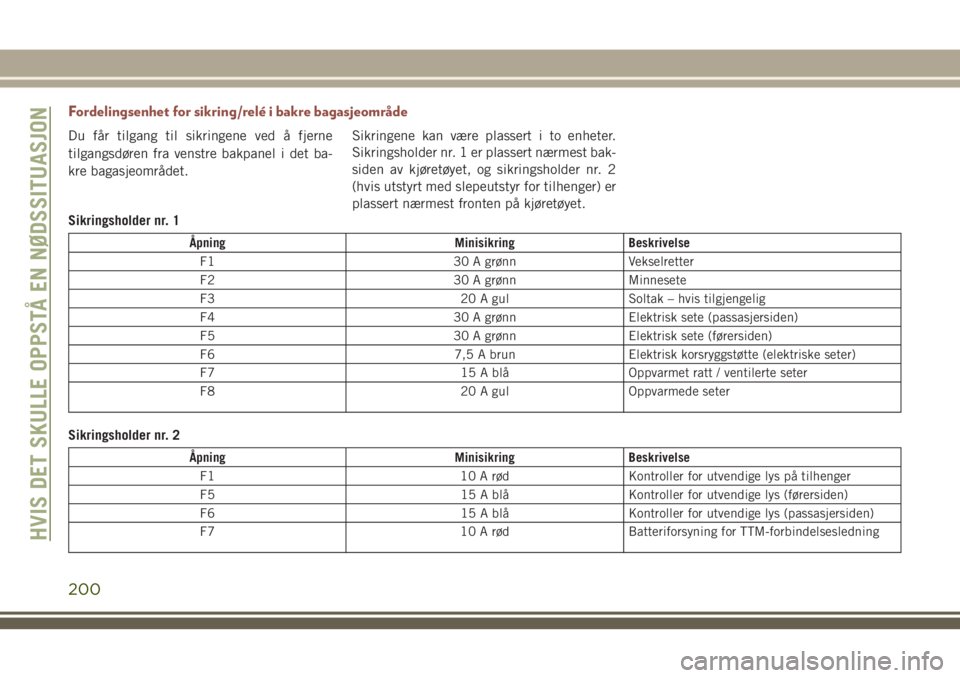

Fordelingsenhet for sikring/relé i bakre bagasjeområde
Du får tilgang til sikringene ved å fjerne
tilgangsdøren fra venstre bakpanel i det ba-
kre bagasjeområdet.Sikringene kan være plassert i to enheter.
Sikringsholder nr. 1 er plassert nærmest bak-
siden av kjøretøyet, og sikringsholder nr. 2
(hvis utstyrt med slepeutstyr for tilhenger) er
plassert nærmest fronten på kjøretøyet.
Sikringsholder nr. 1
Åpning Minisikring Beskrivelse
F1 30 A grønn Vekselretter
F2 30 A grønn Minnesete
F3 20 A gul Soltak – hvis tilgjengelig
F4 30 A grønn Elektrisk sete (passasjersiden)
F5 30 A grønn Elektrisk sete (førersiden)
F6 7,5 A brun Elektrisk korsryggstøtte (elektriske seter)
F7 15 A blå Oppvarmet ratt / ventilerte seter
F8 20 A gul Oppvarmede seter
Sikringsholder nr. 2
Åpning Minisikring Beskrivelse
F1 10 A rød Kontroller for utvendige lys på tilhenger
F5 15 A blå Kontroller for utvendige lys (førersiden)
F6 15 A blå Kontroller for utvendige lys (passasjersiden)
F7 10 A rød Batteriforsyning for TTM-forbindelsesledning
HVIS DET SKULLE OPPSTÅ EN NØDSSITUASJON
200

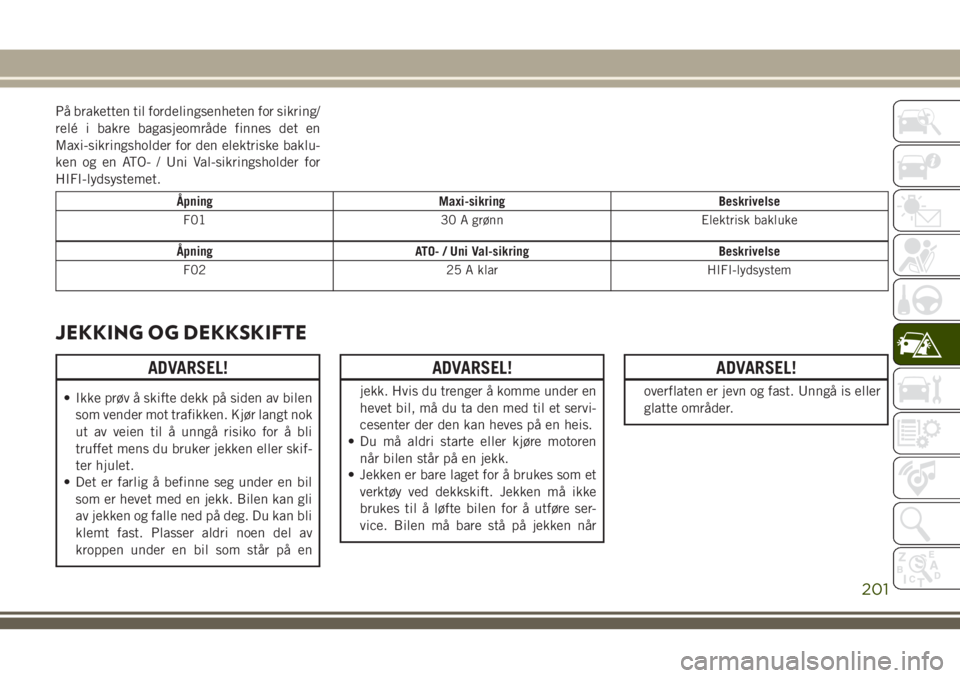

På braketten til fordelingsenheten for sikring/
relé i bakre bagasjeområde finnes det en
Maxi-sikringsholder for den elektriske baklu-
ken og en ATO- / Uni Val-sikringsholder for
HIFI-lydsystemet.
Åpning Maxi-sikring Beskrivelse
F01 30 A grønn Elektrisk bakluke
Åpning ATO- / Uni Val-sikring Beskrivelse
F02 25 A klar HIFI-lydsystem
JEKKING OG DEKKSKIFTE
ADVARSEL!
• Ikke prøv å skifte dekk på siden av bilen
som vender mot trafikken. Kjør langt nok
ut av veien til å unngå risiko for å bli
truffet mens du bruker jekken eller skif-
ter hjulet.
• Det er farlig å befinne seg under en bil
som er hevet med en jekk. Bilen kan gli
av jekken og falle ned på deg. Du kan bli
klemt fast. Plasser aldri noen del av
kroppen under en bil som står på en
ADVARSEL!
jekk. Hvis du trenger å komme under en
hevet bil, må du ta den med til et servi-
cesenter der den kan heves på en heis.
• Du må aldri starte eller kjøre motoren
når bilen står på en jekk.
• Jekken er bare laget for å brukes som et
verktøy ved dekkskift. Jekken må ikke
brukes til å løfte bilen for å utføre ser-
vice. Bilen må bare stå på jekken når
ADVARSEL!
overflaten er jevn og fast. Unngå is eller
glatte områder.
201

Jekkplassering / oppbevaring av
reservedekk
Hvis tilgjengelig er jekken og verktøyene plas-
sert i oppbevaringsrommet bak, under reser-
vedekket.1. Åpne bakluken.
2. Løft tilgangsdekselet ved hjelp av håndta-
ket på lasteflaten.3. Fjern festemekanismen som holder reser-
vedekket på plass, og ta reservehjulet ut
av kjøretøyet. Du finner jekken og verktøy-
ene under.
4. Fjern justeringspinnen fra midten, roter
jekken mot klokken, og løft den fra
skumbrettet.
Plassering av dekk og verktøy
1 – jekk
2 – justeringspinne
3 – momentnøkkel
4 – nødtrakt
5 – skrutrekker
Håndtak på lasteflatenFestemekanisme for reservedekk
HVIS DET SKULLE OPPSTÅ EN NØDSSITUASJON
202

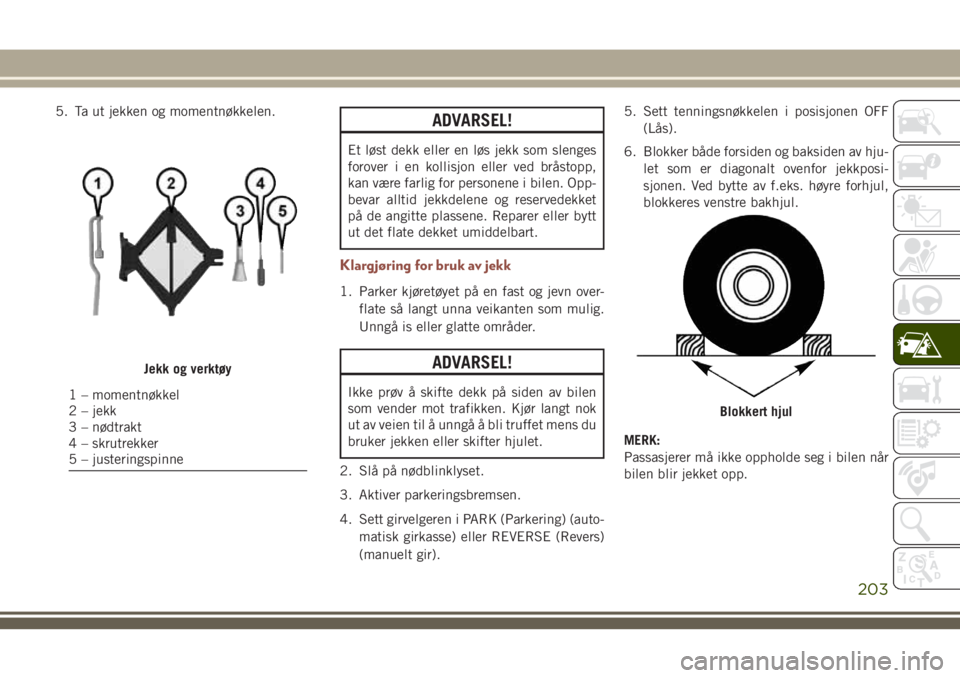

5. Ta ut jekken og momentnøkkelen.ADVARSEL!
Et løst dekk eller en løs jekk som slenges
forover i en kollisjon eller ved bråstopp,
kan være farlig for personene i bilen. Opp-
bevar alltid jekkdelene og reservedekket
på de angitte plassene. Reparer eller bytt
ut det flate dekket umiddelbart.
Klargjøring for bruk av jekk
1. Parker kjøretøyet på en fast og jevn over-
flate så langt unna veikanten som mulig.
Unngå is eller glatte områder.
ADVARSEL!
Ikke prøv å skifte dekk på siden av bilen
som vender mot trafikken. Kjør langt nok
ut av veien til å unngå å bli truffet mens du
bruker jekken eller skifter hjulet.
2. Slå på nødblinklyset.
3. Aktiver parkeringsbremsen.
4. Sett girvelgeren i PARK (Parkering) (auto-
matisk girkasse) eller REVERSE (Revers)
(manuelt gir).5. Sett tenningsnøkkelen i posisjonen OFF
(Lås).
6. Blokker både forsiden og baksiden av hju-
let som er diagonalt ovenfor jekkposi-
sjonen. Ved bytte av f.eks. høyre forhjul,
blokkeres venstre bakhjul.
MERK:
Passasjerer må ikke oppholde seg i bilen når
bilen blir jekket opp.
Jekk og verktøy
1 – momentnøkkel
2 – jekk
3 – nødtrakt
4 – skrutrekker
5 – justeringspinne
Blokkert hjul
203

Jekkinstruksjoner
ADVARSEL!
Følg disse advarslene nøye ved dekkskift
for å unngå personskader eller skader på
bilen:
• Parker alltid på en fast og jevn overflate
så langt unna veikanten som mulig før
du hever bilen.
• Slå på nødblinklyset.
• Blokker hjulet diagonalt overfor hjulet
som skal heves.
• Aktiver parkeringsbremsen helt, og sett
giret i PARK (Parkering).
• Du må aldri starte eller kjøre motoren
når bilen står på en jekk.
• Ikke la noen sitte i bilen når den står på
en jekk.
• Ikke beveg deg under bilen når den står
på en jekk. Hvis du trenger å komme
under en hevet bil, må du ta den med til
et servicesenter der den kan heves på en
heis.
• Bruk bare jekken i posisjonene som er
angitt, og til å løfte bilen under
dekkskift.
ADVARSEL!
• Hvis du arbeider på eller i nærheten av
en vei, må du være svært forsiktig og se
opp for trafikken.
• Du sikrer at reservedekk, enten de er
flate eller pumpet opp, er trygt oppbe-
vart ved å oppbevare dem med ventil-
stammen vendt nedover.
FORSIKTIG!
Ikke prøv å heve bilen ved å bruke jekken
på andre steder enn det som er angitt i
instruksjonene for bruk av jekk for denne
bilen.
1. Ta ut reservedekket, jekken og
momentnøkkelen.
2. Hvis kjøretøyet er utstyrt med alumini-
umshjul der den midtre kapselen dekker
hjulboltene, bruker du momentnøkkelen
til å lirke kapselen forsiktig av før du hever
kjøretøyet.
3. Før du hever kjøretøyet, må du bruke
momentnøkkelen til å løsne, men ikke
fjerne, hjulboltene på hjulet med flatt
dekk. Vri hjulboltene én runde mot klok-
keretningen mens hjulet fortsatt står på
bakken.
4. Plasser jekken under løfteområdet som er
nærmest det flate dekket. Vri løfteskruen i
klokkeretningen slik at du fester jekken på
løfteområdet på kanten, med jekken midt-
stilt innenfor kuttene i kantkledningen.
AdvarselsetikettHVIS DET SKULLE OPPSTÅ EN NØDSSITUASJON
204

5. Hev kjøretøyet akkurat nok til å fjerne det
flate dekket.
ADVARSEL!
Hvis du hever bilen høyere enn nødvendig,
kan den bli mindre stabil. Den kan gli av
jekken og skade noen i nærheten. Bare hev
bilen tilstrekkelig til å fjerne dekket.
6. Fjern hjulboltene og dekket.
7. Fjern justeringspinnen fra jekkmonterin-
gen, og tre pinnen inn i hjulnavnet som
hjelp med å montere reservedekket.
8. Monter reservedekket.
FORSIKTIG!
Pass på at du monterer reservedekket med
ventilstammen vendt utover. Bilen kan bli
skadet hvis reservedekket er montert på
feil måte.
MERK:
• For kjøretøy med en midtre kapsel må
du ikke prøve å montere hjulkapselen
på reservehjulet.
• Se Reservehjul og Reservedekk for be-
grenset bruk under Dekk – generell in-
formasjon i Oppstart og bruk i bruker-
håndboken for flere advarsler,
forholdsregler og informasjon om reser-
vedekket, bruk og kjøring med det.
9. Monter hjulboltene og stram dem lett.
ADVARSEL!
Du kan unngå risiko for at bilen skyves av
jekken ved å la være å stramme hjulmut-
terne helt til bilen er senket. Hvis du ikke
tar hensyn til denne advarselen, kan det
føre til alvorlige skader.
Jekkplasseringer
Bakre jekkplassering
Fremre jekkplassering
205

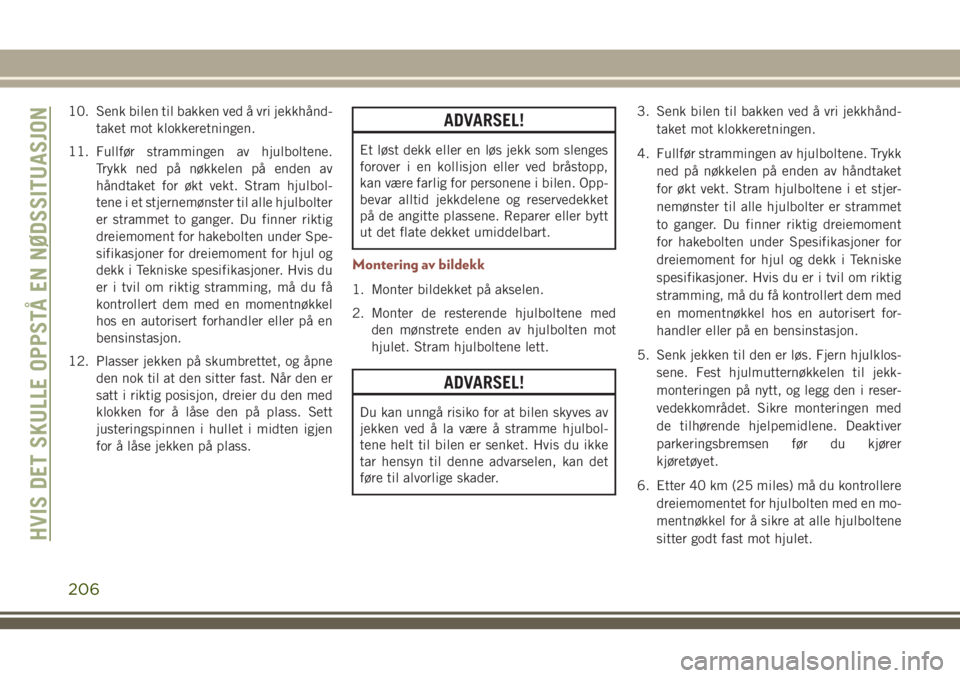

10. Senk bilen til bakken ved å vri jekkhånd-
taket mot klokkeretningen.
11. Fullfør strammingen av hjulboltene.
Trykk ned på nøkkelen på enden av
håndtaket for økt vekt. Stram hjulbol-
tene i et stjernemønster til alle hjulbolter
er strammet to ganger. Du finner riktig
dreiemoment for hakebolten under Spe-
sifikasjoner for dreiemoment for hjul og
dekk i Tekniske spesifikasjoner. Hvis du
er i tvil om riktig stramming, må du få
kontrollert dem med en momentnøkkel
hos en autorisert forhandler eller på en
bensinstasjon.
12. Plasser jekken på skumbrettet, og åpne
den nok til at den sitter fast. Når den er
satt i riktig posisjon, dreier du den med
klokken for å låse den på plass. Sett
justeringspinnen i hullet i midten igjen
for å låse jekken på plass.ADVARSEL!
Et løst dekk eller en løs jekk som slenges
forover i en kollisjon eller ved bråstopp,
kan være farlig for personene i bilen. Opp-
bevar alltid jekkdelene og reservedekket
på de angitte plassene. Reparer eller bytt
ut det flate dekket umiddelbart.
Montering av bildekk
1. Monter bildekket på akselen.
2. Monter de resterende hjulboltene med
den mønstrete enden av hjulbolten mot
hjulet. Stram hjulboltene lett.
ADVARSEL!
Du kan unngå risiko for at bilen skyves av
jekken ved å la være å stramme hjulbol-
tene helt til bilen er senket. Hvis du ikke
tar hensyn til denne advarselen, kan det
føre til alvorlige skader.3. Senk bilen til bakken ved å vri jekkhånd-
taket mot klokkeretningen.
4. Fullfør strammingen av hjulboltene. Trykk
ned på nøkkelen på enden av håndtaket
for økt vekt. Stram hjulboltene i et stjer-
nemønster til alle hjulbolter er strammet
to ganger. Du finner riktig dreiemoment
for hakebolten under Spesifikasjoner for
dreiemoment for hjul og dekk i Tekniske
spesifikasjoner. Hvis du er i tvil om riktig
stramming, må du få kontrollert dem med
en momentnøkkel hos en autorisert for-
handler eller på en bensinstasjon.
5. Senk jekken til den er løs. Fjern hjulklos-
sene. Fest hjulmutternøkkelen til jekk-
monteringen på nytt, og legg den i reser-
vedekkområdet. Sikre monteringen med
de tilhørende hjelpemidlene. Deaktiver
parkeringsbremsen før du kjører
kjøretøyet.
6. Etter 40 km (25 miles) må du kontrollere
dreiemomentet for hjulbolten med en mo-
mentnøkkel for å sikre at alle hjulboltene
sitter godt fast mot hjulet.
HVIS DET SKULLE OPPSTÅ EN NØDSSITUASJON
206
