2018 JEEP COMPASS Betriebsanleitung (in German)

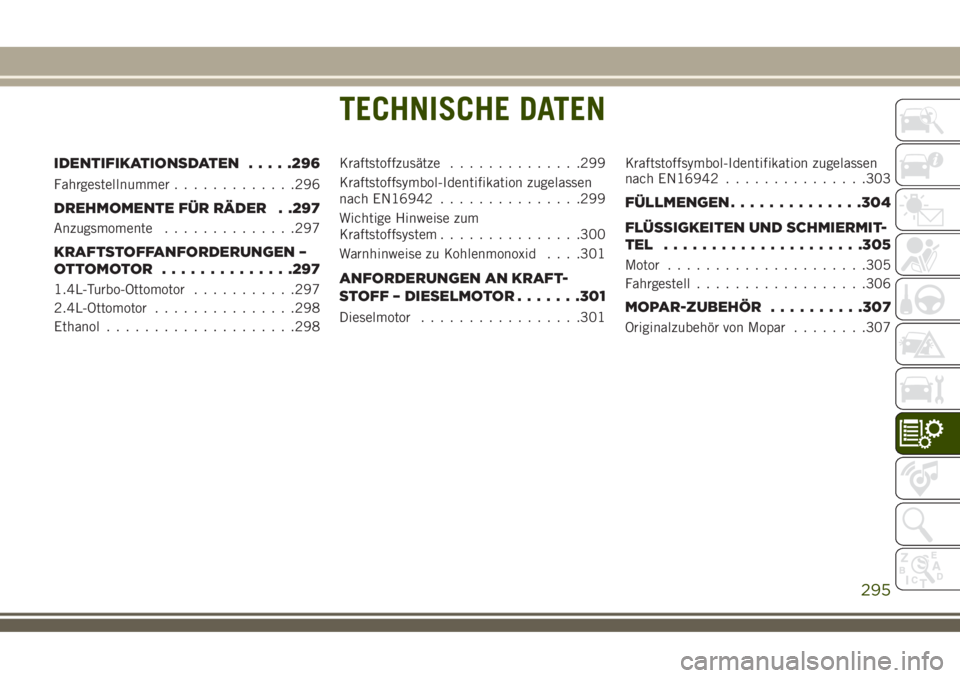

TECHNISCHE DATEN
IDENTIFIKATIONSDATEN.....296
Fahrgestellnummer.............296
DREHMOMENTE FÜR RÄDER . .297
Anzugsmomente..............297
KRAFTSTOFFANFORDERUNGEN –
OTTOMOTOR ..............297
1.4L-Turbo-Ottomotor...........297
2.4L-Ottomotor...............298
Ethanol....................298Kraftstoffzusätze..............299
Kraftstoffsymbol-Identifikation zugelassen
nach EN16942...............299
Wichtige Hinweise zum
Kraftstoffsystem...............300
Warnhinweise zu Kohlenmonoxid. . . .301ANFORDERUNGEN AN KRAFT-
STOFF – DIESELMOTOR.......301
Dieselmotor.................301Kraftstoffsymbol-Identifikation zugelassen
nach EN16942...............303
FÜLLMENGEN..............304
FLÜSSIGKEITEN UND SCHMIERMIT-
TEL .....................305
Motor.....................305
Fahrgestell..................306
MOPAR-ZUBEHÖR..........307
Originalzubehör von Mopar........307
TECHNISCHE DATEN
295

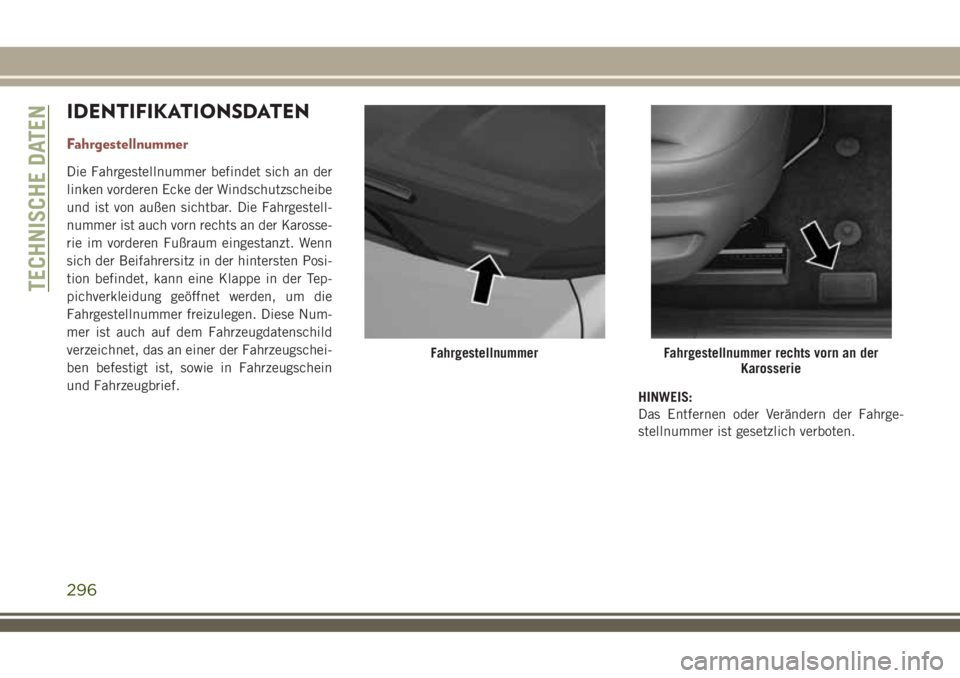

IDENTIFIKATIONSDATEN
Fahrgestellnummer
Die Fahrgestellnummer befindet sich an der
linken vorderen Ecke der Windschutzscheibe
und ist von außen sichtbar. Die Fahrgestell-
nummer ist auch vorn rechts an der Karosse-
rie im vorderen Fußraum eingestanzt. Wenn
sich der Beifahrersitz in der hintersten Posi-
tion befindet, kann eine Klappe in der Tep-
pichverkleidung geöffnet werden, um die
Fahrgestellnummer freizulegen. Diese Num-
mer ist auch auf dem Fahrzeugdatenschild
verzeichnet, das an einer der Fahrzeugschei-
ben befestigt ist, sowie in Fahrzeugschein
und Fahrzeugbrief.
HINWEIS:
Das Entfernen oder Verändern der Fahrge-
stellnummer ist gesetzlich verboten.
FahrgestellnummerFahrgestellnummer rechts vorn an der
Karosserie
TECHNISCHE DATEN
296

DREHMOMENTE FÜR
RÄDER
Das richtige Anzugsmoment für Radmuttern/
Schrauben ist sehr wichtig, um sicherzustel-
len, dass das Rad einwandfrei am Fahrzeug
montiert ist. Immer wenn ein Rad entfernt
und wieder am Fahrzeug montiert wurde,
müssen die Radmuttern/Schrauben mit ei-
nem ordnungsgemäß kalibrierten Drehmo-
mentschlüssel mit hochwertigem langem
Sechskantaufsatz angezogen werden.
Anzugsmomente
Anzugsmo-
mente für
Radmuttern**Radmuttern-
größeSteckschlüs-
selgröße für
Radmuttern
135 Nm
(100 ft-lbs)M12 x 1,25 17 mm
**Verwenden Sie nur von Ihrem Vertrags-
händler empfohlene Radmuttern/-
schrauben, und entfernen Sie vor dem Fest-
ziehen sämtlichen Schmutz oder Öl.
Überprüfen Sie die Radmontagefläche vor
dem Montieren des Reifens, und entfernen
Sie Korrosion oder lose Partikel.Ziehen Sie die Radmuttern über Kreuz fest,
bis jede Mutter zweimal festgezogen wurde.
Sicherstellen, dass der Sockel vollständig auf
der Radmutter eingerastet ist (nicht halb ein-
setzen).
HINWEIS:
Lassen Sie das vorgeschriebene Anzugsmo-
ment im Zweifelsfall mit einem Drehmo-
mentschlüssel durch einen Vertragshändler
oder eine Tankstelle prüfen.Prüfen Sie nach 40 km (25 Meilen) das
Anzugsmoment der Radmuttern, um den ord-
nungsgemäßen Sitz aller Radmuttern auf
dem Rad sicherzustellen.
WARNUNG!
Um ein Abrutschen des Fahrzeugs vom
Wagenheber zu vermeiden, die Radmut-
tern erst dann vollständig festziehen,
wenn das Fahrzeug wieder abgelassen
wurde. Bei Nichtbeachtung dieser War-
nung kann es zu einem Unfall mit schwe-
ren Verletzungen kommen.
KRAFTSTOFFANFORDE-
RUNGEN – OTTOMOTOR
1.4L-Turbo-Ottomotor
Diese Motoren sind so ausgelegt, dass sie alle
Vorschriften bezüglich der Abgasreinigung
erfüllen und einen niedrigen Kraftstoffver-
brauch bei guter Leistung bieten, wenn Sie
unverbleites Benzin mit mindestens 95 Ok-
Anzugsmomentmuster
297

tan tanken. Für erhöhte Leistung und optima-
len Kraftstoffverbrauch wird die Verwendung
von Benzin mit mindestens 98 Oktan oder
höher empfohlen.
Falls mitunter leichte Klopfgeräusche bei
niedrigen Drehzahlen auftreten, werden da-
durch keine Schäden am Motor verursacht.
Dauerhaftes Klopfen bei hohen Drehzahlen
kann allerdings zu Schäden führen, sodass in
einem solchen Fall die vorliegende Störung
unverzüglich behoben werden muss. Die Ver-
wendung von Benzin minderer Qualität kann
zu schlechtem Startverhalten, unrundem
Motorlauf und Aussetzern führen. Sollten
derartige Probleme auftreten, ist vor einer
Überprüfung des Fahrzeugs bei einem Ver-
tragshändler zunächst die Kraftstoffmarke zu
wechseln.
Die Verwendung von Benzin minderer Quali-
tät kann zu schlechtem Startverhalten, un-
rundem Motorlauf und Aussetzern führen.
Sollten derartige Probleme auftreten, ist vor
einer Überprüfung des Fahrzeugs bei einem
Vertragshändler zunächst die Kraftstoff-
marke zu wechseln.2.4L-Ottomotor
Diese Motoren sind so ausgelegt, dass sie alle
Vorschriften bezüglich der Abgasreinigung
erfüllen und niedrigen Kraftstoffverbrauch
sowie hervorragende Leistung bieten, wenn
Sie unverbleites Benzin mit mindestens
91 Oktan tanken.
Falls mitunter leichte Klopfgeräusche bei
niedrigen Drehzahlen auftreten, werden da-
durch keine Schäden am Motor verursacht.
Dauerhaftes Klopfen bei hohen Drehzahlen
kann allerdings zu Schäden führen, sodass in
einem solchen Fall die vorliegende Störung
unverzüglich behoben werden muss. Die Ver-
wendung von Benzin minderer Qualität kann
zu schlechtem Startverhalten, unrundem
Motorlauf und Aussetzern führen. Sollten
derartige Probleme auftreten, ist vor einer
Überprüfung des Fahrzeugs bei einem Ver-
tragshändler zunächst die Kraftstoffmarke zu
wechseln.
Die Verwendung von Benzin minderer Quali-
tät kann zu schlechtem Startverhalten, un-
rundem Motorlauf und Aussetzern führen.Bei Auftreten derartiger Probleme, sollten
Sie vor einer Überprüfung des Fahrzeugs bei
einem Vertragshändler zunächst die Benzin-
marke wechseln.
Ethanol
Der Hersteller empfiehlt Ihnen, Ihr Fahrzeug
mit Kraftstoff zu betreiben, der maximal
10 % Ethanol enthält. Durch Tanken bei
einem seriösen Tankstellenbetreiber verrin-
gern Sie das Risiko, diese Grenze von 10 %
zu überschreiten bzw. ungeeigneten Kraft-
stoff zu tanken.
ACHTUNG!
Durch Verwendung von Kraftstoff mit ei-
nem Ethanolgehalt von mehr als 10 %
kann es zu Fehlfunktionen des Motors,
Start- und Betriebsproblemen sowie Mate-
rialschäden kommen. Diese Beeinträchti-
gungen können permanente Schäden an
Ihrem Fahrzeug bewirken.
TECHNISCHE DATEN
298

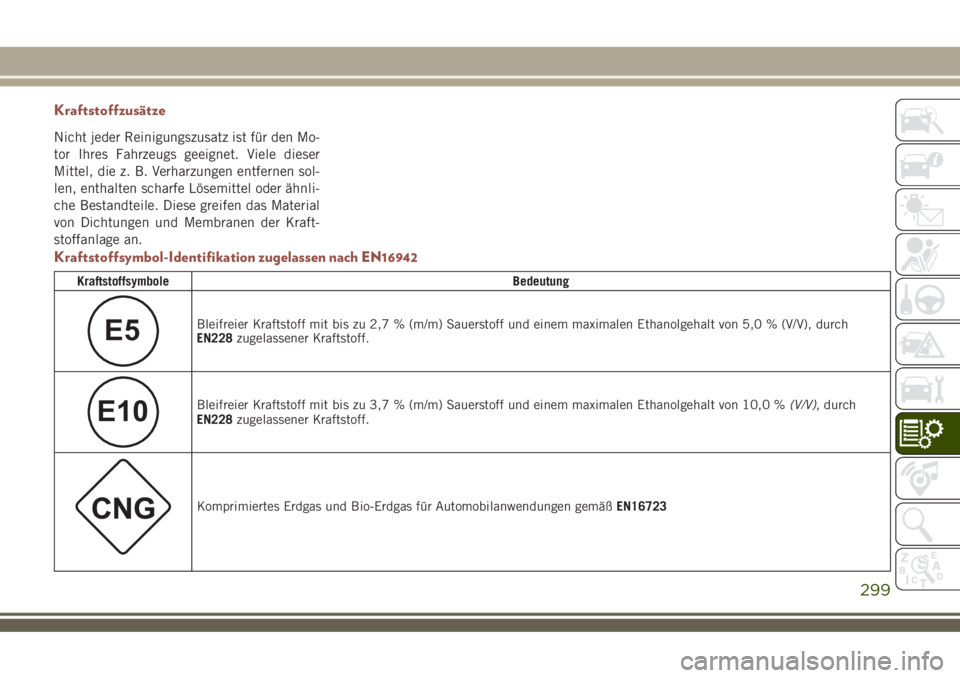

Kraftstoffzusätze
Nicht jeder Reinigungszusatz ist für den Mo-
tor Ihres Fahrzeugs geeignet. Viele dieser
Mittel, die z. B. Verharzungen entfernen sol-
len, enthalten scharfe Lösemittel oder ähnli-
che Bestandteile. Diese greifen das Material
von Dichtungen und Membranen der Kraft-
stoffanlage an.
Kraftstoffsymbol-Identifikation zugelassen nach EN16942
KraftstoffsymboleBedeutung
E5Bleifreier Kraftstoff mit bis zu 2,7 % (m/m) Sauerstoff und einem maximalen Ethanolgehalt von 5,0 % (V/V), durch
EN228zugelassener Kraftstoff.
E10Bleifreier Kraftstoff mit bis zu 3,7 % (m/m) Sauerstoff und einem maximalen Ethanolgehalt von 10,0 %(V/V), durch
EN228zugelassener Kraftstoff.
Komprimiertes Erdgas und Bio-Erdgas für Automobilanwendungen gemäßEN16723
299

KraftstoffsymboleBedeutung
Flüssiggas für Automobilanwendungen gemäßEN589
Dieselkraftstoff mit bis zu 7 %(V/V)Fettsäuremethylester (FAME) gemäßEN590
Dieselkraftstoff mit bis zu 10 % (V/V) Fettsäuremethylester (FAME) gemäßEN16734
Wichtige Hinweise zum Kraftstoffsystem
ACHTUNG!
Halten Sie sich an die folgenden Richtli-
nien, um die Leistung des Fahrzeugs zu
erhalten:
ACHTUNG!
• Die Verwendung von bleihaltigem Ben-
zin ist gesetzlich verboten. Durch blei-
haltiges Benzin kann die Motorleistung
beeinträchtigt und die Abgasreinigungs-
anlage beschädigt werden.
ACHTUNG!
• Eine verstellte Zündung und bestimmte
Funktionsstörungen im Kraftstoff- oder
Zündsystem können zur Überhitzung
des Katalysators führen. Wenn Sie einen
penetranten Brandgeruch oder leichten
Rauch bemerken, kann dies an einer
TECHNISCHE DATEN
300

ACHTUNG!
verstellten Zündung oder Funktionsstö-
rung des Motors liegen, die umgehende
Instandsetzungsmaßnahmen erfordert.
Lassen Sie die Störung durch Ihren Ver-
tragshändler beheben.
• Die Verwendung von Kraftstoffzusätzen,
die zur Erhöhung der Oktanzahl angebo-
ten werden, ist nicht zu empfehlen. Die
meisten dieser Produkte enthalten Me-
thanol in hohen Konzentrationen. Für
Schäden am Kraftstoffsystem oder
Probleme bei der Fahrzeugleistung, die
durch den Gebrauch solcher Kraftstoffe
oder Additive verursacht wurden, über-
nimmt der Hersteller keine Haftung und
sie fallen ggf. nicht unter die Hersteller-
garantie.
HINWEIS:
Absichtliche, nicht fachgerechte Eingriffe in
die Abgasreinigungsanlage können rechtli-
che Konsequenzen nach sich ziehen.
Warnhinweise zu Kohlenmonoxid
WARNUNG!
Das Kohlenmonoxid (CO) im Abgas ist ein
tödliches Gas. Beachten Sie die nachste-
henden Sicherheitshinweise, um einer
Kohlenmonoxidvergiftung vorzubeugen:
• Atmen Sie keine Auspuffgase ein. Aus-
puffgase enthalten Kohlenmonoxid, ein
farb- und geruchloses Gas, das zum Tod
führen kann. Lassen Sie den Motor nie-
mals in einem geschlossenen Bereich
(beispielsweise einer Garage) laufen,
und halten Sie sich niemals längere Zeit
in einem Fahrzeug auf, dessen Motor
läuft. Befindet sich das Fahrzeug mit
laufendem Motor nicht nur kurz in ei-
nem offenen Bereich, schalten Sie die
Lüftung auf Frischluftbetrieb, sodass fri-
sche Luft in den Innenraum gelangt.
• Beugen Sie durch regelmäßige Wartung
einer Kohlenmonoxidvergiftung vor. Las-
sen Sie die Auspuffanlage jedes Mal
WARNUNG!
überprüfen, wenn das Fahrzeug auf ei-
ner Hebebühne angehoben wird. Lassen
Sie Schäden sofort beheben. Fahren Sie
bis zur Instandsetzung nur mit geöffne-
ten Seitenfenstern.
ANFORDERUNGEN AN
KRAFTSTOFF –
DIESELMOTOR
Dieselmotor
Es sollte stets hochqualitativer Dieselkraft-
stoff von einem seriösen Lieferanten verwen-
det werden. Wenn die äußere Temperatur
sehr niedrig ist, wird der Dieselkraftstoff
dickflüssiger durch die Bildung von Paraf-
finklumpen. Dies führt zu Fehlern beim Be-
trieb des Einspritzsystems.
301

Um solche Probleme zu verhindern, werden
entsprechend der Jahreszeit unterschiedli-
che Arten von Kraftstoffen vertrieben: Som-
mertyp, Wintertyp und arktischer Typ (für
kalte, bergige Gebiete). Wenn Dieselkraft-
stoff verwendet wird, dessen Eigenschaften
nicht für die Verwendungstemperaturen ge-
eignet sind, empfiehlt sich die Beimischung
eines geeigneten Additivs. Füllen Sie das
Additiv gemäß den auf dem Behälter ange-
zeigten Verhältnissen vor dem Betanken in
den Tank.
Wenn Sie das Fahrzeug längere Zeit in bergi-
gen Gegenden oder bei großer Kälte einset-
zen oder längere Zeit parken, ist es ratsam,beim Tanken den örtlich verfügbaren Kraft-
stoff zu verwenden. In diesem Fall ist es auch
ratsam, den Tank über die Hälfte gefüllt zu
halten.
Für dieses Fahrzeug darf nur Premium-
Dieselkraftstoff verwendet werden, der die
Anforderungen von EN 590 erfüllt. Biodie-
selmischungen mit bis zu 7 % Biodiesel, die
die Norm EN 590 erfüllen, dürfen ebenfalls
verwendet werden.
WARNUNG!
Verwenden Sie zum Mischen weder Alkohol
noch Benzin. Diese Substanzen können bei
der Mischung mit Dieselkraftstoff unter be-
stimmten Bedingungen instabile, gefährliche
oder explosive Gemische bilden.
Dieselkraftstoff ist selten vollständig wasser-
frei. Zur Verhinderung von Störungen des
Kraftstoffsystems lassen Sie mithilfe des
mitgelieferten Kraftstoff-/Wasserabscheiders
das im Wasserabscheider angesammelte
Wasser ab. Bei Verwendung von Qualitäts-
kraftstoff und Einhaltung der Empfehlungen
für den Betrieb bei kalter Witterung sind für
Ihr Fahrzeug keine Kraftstoffzusätze erfor-
derlich. Sofern in Ihrer Umgebung ein
„Premium“-Dieselkraftstoff mit hoher Cetan-
zahl erhältlich ist, kann diese Dieselsorte zu
einem verbesserten Betriebsverhalten wäh-
rend der Kaltstart- und Warmlaufphase füh-
ren.
TECHNISCHE DATEN
302
