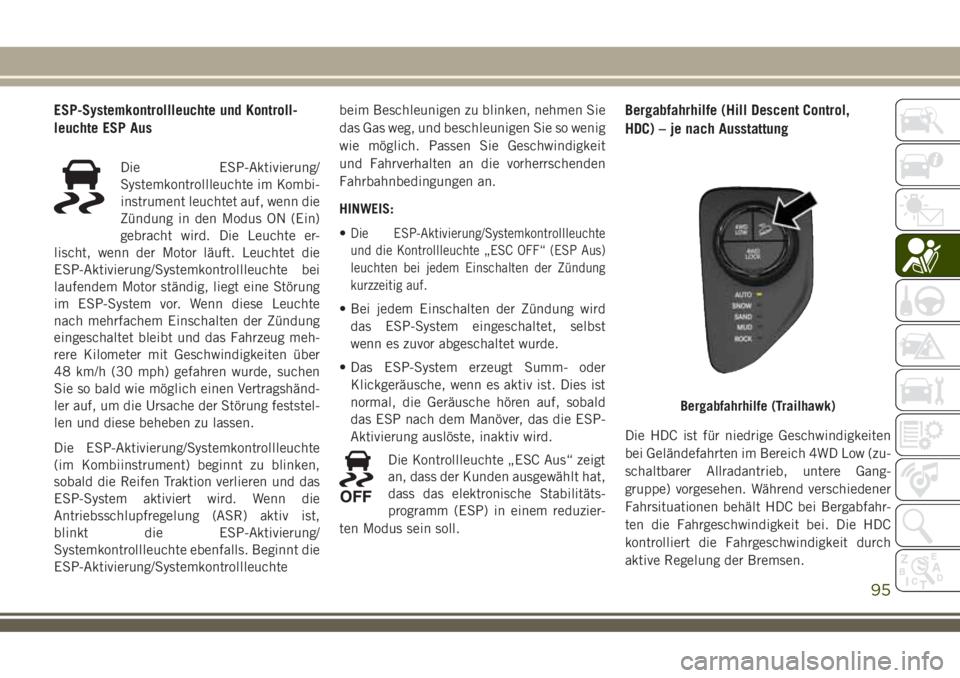

ESP-Systemkontrollleuchte und Kontroll-
leuchte ESP Aus
Die ESP-Aktivierung/
Systemkontrollleuchte im Kombi-
instrument leuchtet auf, wenn die
Zündung in den Modus ON (Ein)
gebracht wird. Die Leuchte er-
lischt, wenn der Motor läuft. Leuchtet die
ESP-Aktivierung/Systemkontrollleuchte bei
laufendem Motor ständig, liegt eine Störung
im ESP-System vor. Wenn diese Leuchte
nach mehrfachem Einschalten der Zündung
eingeschaltet bleibt und das Fahrzeug meh-
rere Kilometer mit Geschwindigkeiten über
48 km/h (30 mph) gefahren wurde, suchen
Sie so bald wie möglich einen Vertragshänd-
ler auf, um die Ursache der Störung feststel-
len und diese beheben zu lassen.
Die ESP-Aktivierung/Systemkontrollleuchte
(im Kombiinstrument) beginnt zu blinken,
sobald die Reifen Traktion verlieren und das
ESP-System aktiviert wird. Wenn die
Antriebsschlupfregelung (ASR) aktiv ist,
blinkt die ESP-Aktivierung/
Systemkontrollleuchte ebenfalls. Beginnt die
ESP-Aktivierung/Systemkontrollleuchtebeim Beschleunigen zu blinken, nehmen Sie
das Gas weg, und beschleunigen Sie so wenig
wie möglich. Passen Sie Geschwindigkeit
und Fahrverhalten an die vorherrschenden
Fahrbahnbedingungen an.
HINWEIS:
•
Die ESP-Aktivierung/Systemkontrollleuchte
und die Kontrollleuchte „ESC OFF“ (ESP Aus)
leuchten bei jedem Einschalten der Zündung
kurzzeitig auf.
• Bei jedem Einschalten der Zündung wird
das ESP-System eingeschaltet, selbst
wenn es zuvor abgeschaltet wurde.
• Das ESP-System erzeugt Summ- oder
Klickgeräusche, wenn es aktiv ist. Dies ist
normal, die Geräusche hören auf, sobald
das ESP nach dem Manöver, das die ESP-
Aktivierung auslöste, inaktiv wird.
Die Kontrollleuchte „ESC Aus“ zeigt
an, dass der Kunden ausgewählt hat,
dass das elektronische Stabilitäts-
programm (ESP) in einem reduzier-
ten Modus sein soll.
Bergabfahrhilfe (Hill Descent Control,
HDC) – je nach Ausstattung
Die HDC ist für niedrige Geschwindigkeiten
bei Geländefahrten im Bereich 4WD Low (zu-
schaltbarer Allradantrieb, untere Gang-
gruppe) vorgesehen. Während verschiedener
Fahrsituationen behält HDC bei Bergabfahr-
ten die Fahrgeschwindigkeit bei. Die HDC
kontrolliert die Fahrgeschwindigkeit durch
aktive Regelung der Bremsen.
Bergabfahrhilfe (Trailhawk)
95

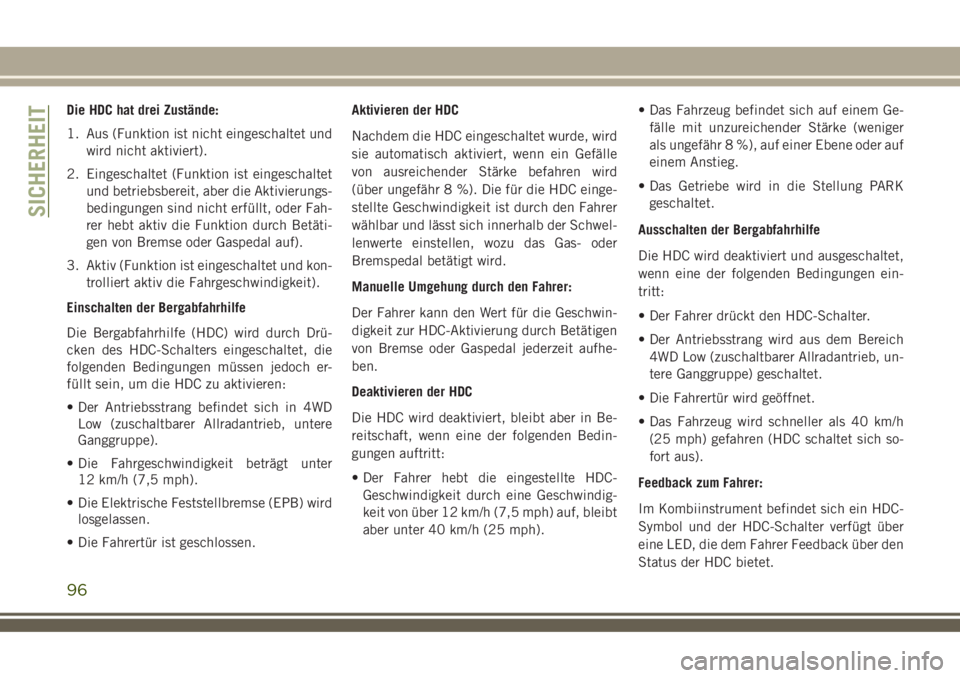

Die HDC hat drei Zustände:
1. Aus (Funktion ist nicht eingeschaltet und
wird nicht aktiviert).
2. Eingeschaltet (Funktion ist eingeschaltet
und betriebsbereit, aber die Aktivierungs-
bedingungen sind nicht erfüllt, oder Fah-
rer hebt aktiv die Funktion durch Betäti-
gen von Bremse oder Gaspedal auf).
3. Aktiv (Funktion ist eingeschaltet und kon-
trolliert aktiv die Fahrgeschwindigkeit).
Einschalten der Bergabfahrhilfe
Die Bergabfahrhilfe (HDC) wird durch Drü-
cken des HDC-Schalters eingeschaltet, die
folgenden Bedingungen müssen jedoch er-
füllt sein, um die HDC zu aktivieren:
• Der Antriebsstrang befindet sich in 4WD
Low (zuschaltbarer Allradantrieb, untere
Ganggruppe).
• Die Fahrgeschwindigkeit beträgt unter
12 km/h (7,5 mph).
• Die Elektrische Feststellbremse (EPB) wird
losgelassen.
• Die Fahrertür ist geschlossen.Aktivieren der HDC
Nachdem die HDC eingeschaltet wurde, wird
sie automatisch aktiviert, wenn ein Gefälle
von ausreichender Stärke befahren wird
(über ungefähr 8 %). Die für die HDC einge-
stellte Geschwindigkeit ist durch den Fahrer
wählbar und lässt sich innerhalb der Schwel-
lenwerte einstellen, wozu das Gas- oder
Bremspedal betätigt wird.
Manuelle Umgehung durch den Fahrer:
Der Fahrer kann den Wert für die Geschwin-
digkeit zur HDC-Aktivierung durch Betätigen
von Bremse oder Gaspedal jederzeit aufhe-
ben.
Deaktivieren der HDC
Die HDC wird deaktiviert, bleibt aber in Be-
reitschaft, wenn eine der folgenden Bedin-
gungen auftritt:
• Der Fahrer hebt die eingestellte HDC-
Geschwindigkeit durch eine Geschwindig-
keit von über 12 km/h (7,5 mph) auf, bleibt
aber unter 40 km/h (25 mph).• Das Fahrzeug befindet sich auf einem Ge-
fälle mit unzureichender Stärke (weniger
als ungefähr 8 %), auf einer Ebene oder auf
einem Anstieg.
• Das Getriebe wird in die Stellung PARK
geschaltet.
Ausschalten der Bergabfahrhilfe
Die HDC wird deaktiviert und ausgeschaltet,
wenn eine der folgenden Bedingungen ein-
tritt:
• Der Fahrer drückt den HDC-Schalter.
• Der Antriebsstrang wird aus dem Bereich
4WD Low (zuschaltbarer Allradantrieb, un-
tere Ganggruppe) geschaltet.
• Die Fahrertür wird geöffnet.
• Das Fahrzeug wird schneller als 40 km/h
(25 mph) gefahren (HDC schaltet sich so-
fort aus).
Feedback zum Fahrer:
Im Kombiinstrument befindet sich ein HDC-
Symbol und der HDC-Schalter verfügt über
eine LED, die dem Fahrer Feedback über den
Status der HDC bietet.
SICHERHEIT
96

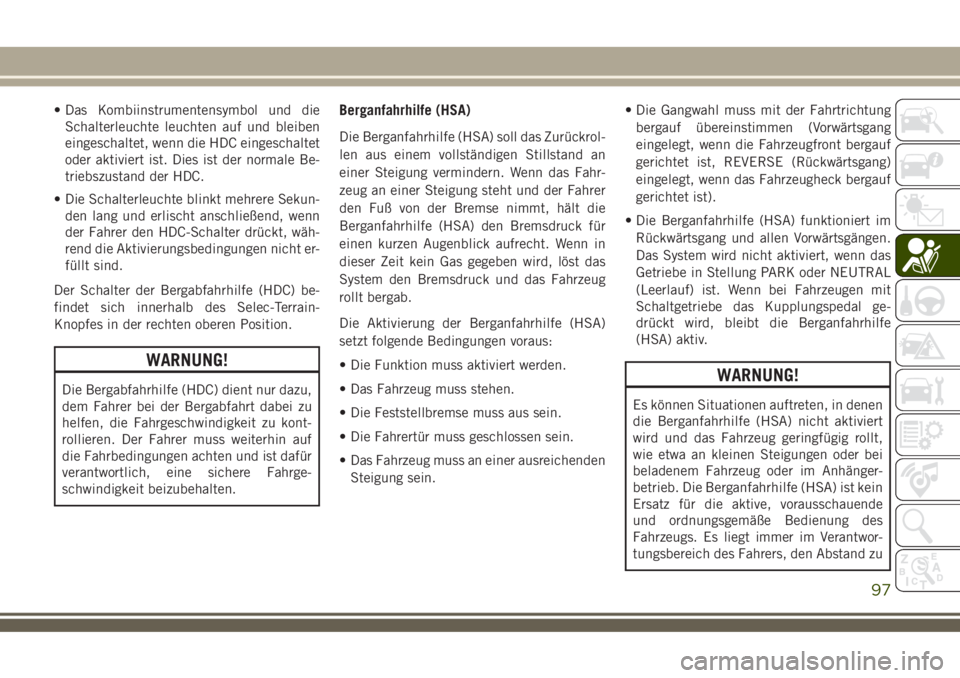

• Das Kombiinstrumentensymbol und die
Schalterleuchte leuchten auf und bleiben
eingeschaltet, wenn die HDC eingeschaltet
oder aktiviert ist. Dies ist der normale Be-
triebszustand der HDC.
• Die Schalterleuchte blinkt mehrere Sekun-
den lang und erlischt anschließend, wenn
der Fahrer den HDC-Schalter drückt, wäh-
rend die Aktivierungsbedingungen nicht er-
füllt sind.
Der Schalter der Bergabfahrhilfe (HDC) be-
findet sich innerhalb des Selec-Terrain-
Knopfes in der rechten oberen Position.
WARNUNG!
Die Bergabfahrhilfe (HDC) dient nur dazu,
dem Fahrer bei der Bergabfahrt dabei zu
helfen, die Fahrgeschwindigkeit zu kont-
rollieren. Der Fahrer muss weiterhin auf
die Fahrbedingungen achten und ist dafür
verantwortlich, eine sichere Fahrge-
schwindigkeit beizubehalten.
Berganfahrhilfe (HSA)
Die Berganfahrhilfe (HSA) soll das Zurückrol-
len aus einem vollständigen Stillstand an
einer Steigung vermindern. Wenn das Fahr-
zeug an einer Steigung steht und der Fahrer
den Fuß von der Bremse nimmt, hält die
Berganfahrhilfe (HSA) den Bremsdruck für
einen kurzen Augenblick aufrecht. Wenn in
dieser Zeit kein Gas gegeben wird, löst das
System den Bremsdruck und das Fahrzeug
rollt bergab.
Die Aktivierung der Berganfahrhilfe (HSA)
setzt folgende Bedingungen voraus:
• Die Funktion muss aktiviert werden.
• Das Fahrzeug muss stehen.
• Die Feststellbremse muss aus sein.
• Die Fahrertür muss geschlossen sein.
• Das Fahrzeug muss an einer ausreichenden
Steigung sein.• Die Gangwahl muss mit der Fahrtrichtung
bergauf übereinstimmen (Vorwärtsgang
eingelegt, wenn die Fahrzeugfront bergauf
gerichtet ist, REVERSE (Rückwärtsgang)
eingelegt, wenn das Fahrzeugheck bergauf
gerichtet ist).
• Die Berganfahrhilfe (HSA) funktioniert im
Rückwärtsgang und allen Vorwärtsgängen.
Das System wird nicht aktiviert, wenn das
Getriebe in Stellung PARK oder NEUTRAL
(Leerlauf) ist. Wenn bei Fahrzeugen mit
Schaltgetriebe das Kupplungspedal ge-
drückt wird, bleibt die Berganfahrhilfe
(HSA) aktiv.
WARNUNG!
Es können Situationen auftreten, in denen
die Berganfahrhilfe (HSA) nicht aktiviert
wird und das Fahrzeug geringfügig rollt,
wie etwa an kleinen Steigungen oder bei
beladenem Fahrzeug oder im Anhänger-
betrieb. Die Berganfahrhilfe (HSA) ist kein
Ersatz für die aktive, vorausschauende
und ordnungsgemäße Bedienung des
Fahrzeugs. Es liegt immer im Verantwor-
tungsbereich des Fahrers, den Abstand zu
97

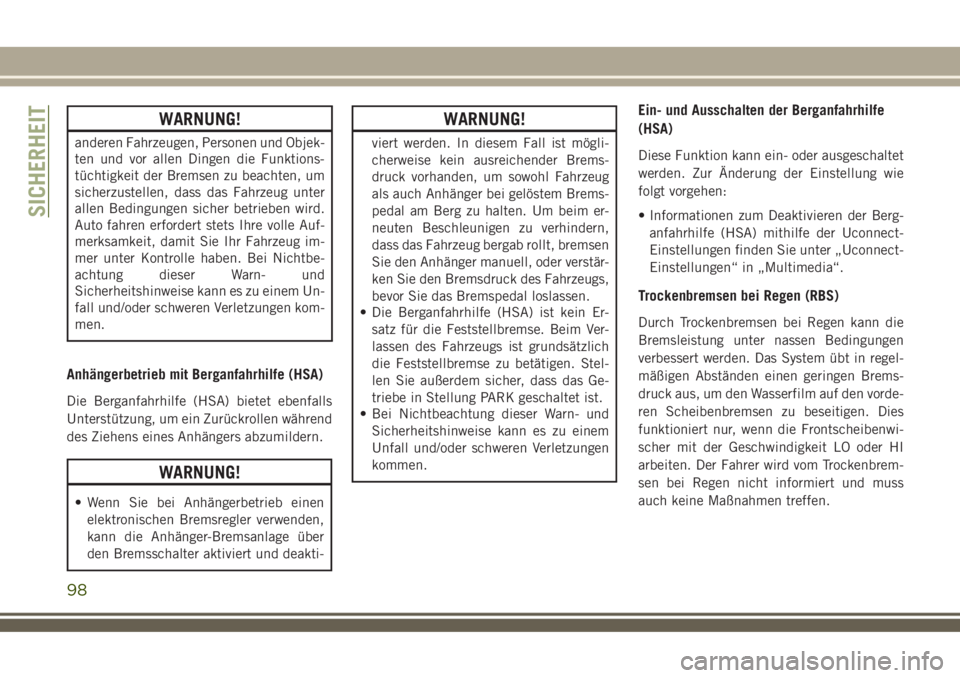

WARNUNG!
anderen Fahrzeugen, Personen und Objek-
ten und vor allen Dingen die Funktions-
tüchtigkeit der Bremsen zu beachten, um
sicherzustellen, dass das Fahrzeug unter
allen Bedingungen sicher betrieben wird.
Auto fahren erfordert stets Ihre volle Auf-
merksamkeit, damit Sie Ihr Fahrzeug im-
mer unter Kontrolle haben. Bei Nichtbe-
achtung dieser Warn- und
Sicherheitshinweise kann es zu einem Un-
fall und/oder schweren Verletzungen kom-
men.
Anhängerbetrieb mit Berganfahrhilfe (HSA)
Die Berganfahrhilfe (HSA) bietet ebenfalls
Unterstützung, um ein Zurückrollen während
des Ziehens eines Anhängers abzumildern.
WARNUNG!
• Wenn Sie bei Anhängerbetrieb einen
elektronischen Bremsregler verwenden,
kann die Anhänger-Bremsanlage über
den Bremsschalter aktiviert und deakti-
WARNUNG!
viert werden. In diesem Fall ist mögli-
cherweise kein ausreichender Brems-
druck vorhanden, um sowohl Fahrzeug
als auch Anhänger bei gelöstem Brems-
pedal am Berg zu halten. Um beim er-
neuten Beschleunigen zu verhindern,
dass das Fahrzeug bergab rollt, bremsen
Sie den Anhänger manuell, oder verstär-
ken Sie den Bremsdruck des Fahrzeugs,
bevor Sie das Bremspedal loslassen.
• Die Berganfahrhilfe (HSA) ist kein Er-
satz für die Feststellbremse. Beim Ver-
lassen des Fahrzeugs ist grundsätzlich
die Feststellbremse zu betätigen. Stel-
len Sie außerdem sicher, dass das Ge-
triebe in Stellung PARK geschaltet ist.
• Bei Nichtbeachtung dieser Warn- und
Sicherheitshinweise kann es zu einem
Unfall und/oder schweren Verletzungen
kommen.
Ein- und Ausschalten der Berganfahrhilfe
(HSA)
Diese Funktion kann ein- oder ausgeschaltet
werden. Zur Änderung der Einstellung wie
folgt vorgehen:
• Informationen zum Deaktivieren der Berg-
anfahrhilfe (HSA) mithilfe der Uconnect-
Einstellungen finden Sie unter „Uconnect-
Einstellungen“ in „Multimedia“.
Trockenbremsen bei Regen (RBS)
Durch Trockenbremsen bei Regen kann die
Bremsleistung unter nassen Bedingungen
verbessert werden. Das System übt in regel-
mäßigen Abständen einen geringen Brems-
druck aus, um den Wasserfilm auf den vorde-
ren Scheibenbremsen zu beseitigen. Dies
funktioniert nur, wenn die Frontscheibenwi-
scher mit der Geschwindigkeit LO oder HI
arbeiten. Der Fahrer wird vom Trockenbrem-
sen bei Regen nicht informiert und muss
auch keine Maßnahmen treffen.
SICHERHEIT
98

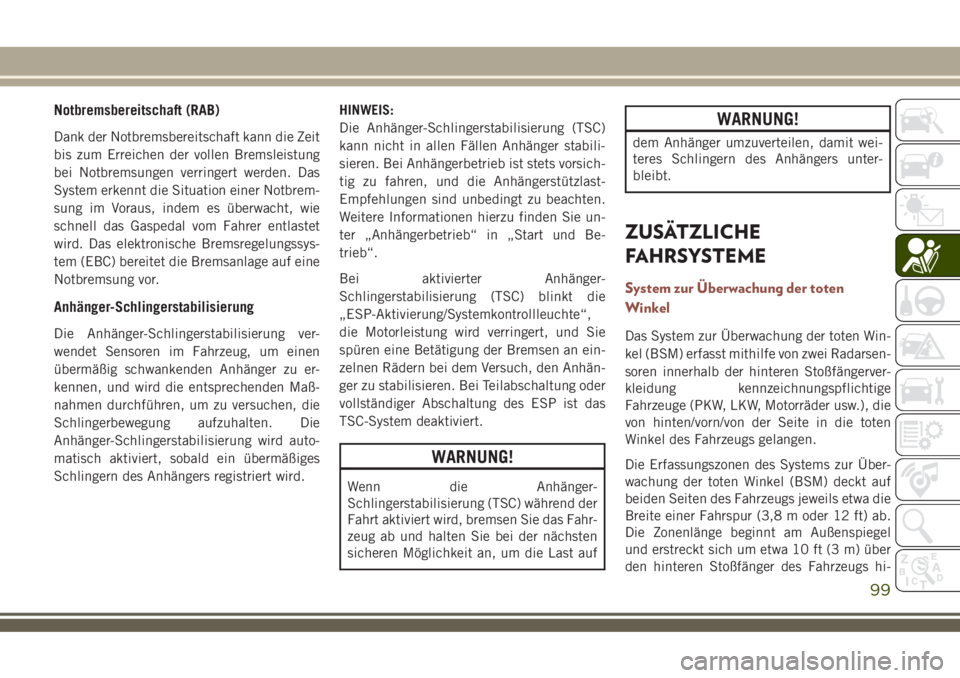

Notbremsbereitschaft (RAB)
Dank der Notbremsbereitschaft kann die Zeit
bis zum Erreichen der vollen Bremsleistung
bei Notbremsungen verringert werden. Das
System erkennt die Situation einer Notbrem-
sung im Voraus, indem es überwacht, wie
schnell das Gaspedal vom Fahrer entlastet
wird. Das elektronische Bremsregelungssys-
tem (EBC) bereitet die Bremsanlage auf eine
Notbremsung vor.
Anhänger-Schlingerstabilisierung
Die Anhänger-Schlingerstabilisierung ver-
wendet Sensoren im Fahrzeug, um einen
übermäßig schwankenden Anhänger zu er-
kennen, und wird die entsprechenden Maß-
nahmen durchführen, um zu versuchen, die
Schlingerbewegung aufzuhalten. Die
Anhänger-Schlingerstabilisierung wird auto-
matisch aktiviert, sobald ein übermäßiges
Schlingern des Anhängers registriert wird.HINWEIS:
Die Anhänger-Schlingerstabilisierung (TSC)
kann nicht in allen Fällen Anhänger stabili-
sieren. Bei Anhängerbetrieb ist stets vorsich-
tig zu fahren, und die Anhängerstützlast-
Empfehlungen sind unbedingt zu beachten.
Weitere Informationen hierzu finden Sie un-
ter „Anhängerbetrieb“ in „Start und Be-
trieb“.
Bei aktivierter Anhänger-
Schlingerstabilisierung (TSC) blinkt die
„ESP-Aktivierung/Systemkontrollleuchte“,
die Motorleistung wird verringert, und Sie
spüren eine Betätigung der Bremsen an ein-
zelnen Rädern bei dem Versuch, den Anhän-
ger zu stabilisieren. Bei Teilabschaltung oder
vollständiger Abschaltung des ESP ist das
TSC-System deaktiviert.
WARNUNG!
Wenn die Anhänger-
Schlingerstabilisierung (TSC) während der
Fahrt aktiviert wird, bremsen Sie das Fahr-
zeug ab und halten Sie bei der nächsten
sicheren Möglichkeit an, um die Last auf
WARNUNG!
dem Anhänger umzuverteilen, damit wei-
teres Schlingern des Anhängers unter-
bleibt.
ZUSÄTZLICHE
FAHRSYSTEME
System zur Überwachung der toten
Winkel
Das System zur Überwachung der toten Win-
kel (BSM) erfasst mithilfe von zwei Radarsen-
soren innerhalb der hinteren Stoßfängerver-
kleidung kennzeichnungspflichtige
Fahrzeuge (PKW, LKW, Motorräder usw.), die
von hinten/vorn/von der Seite in die toten
Winkel des Fahrzeugs gelangen.
Die Erfassungszonen des Systems zur Über-
wachung der toten Winkel (BSM) deckt auf
beiden Seiten des Fahrzeugs jeweils etwa die
Breite einer Fahrspur (3,8 m oder 12 ft) ab.
Die Zonenlänge beginnt am Außenspiegel
und erstreckt sich um etwa 10 ft (3 m) über
den hinteren Stoßfänger des Fahrzeugs hi-
99

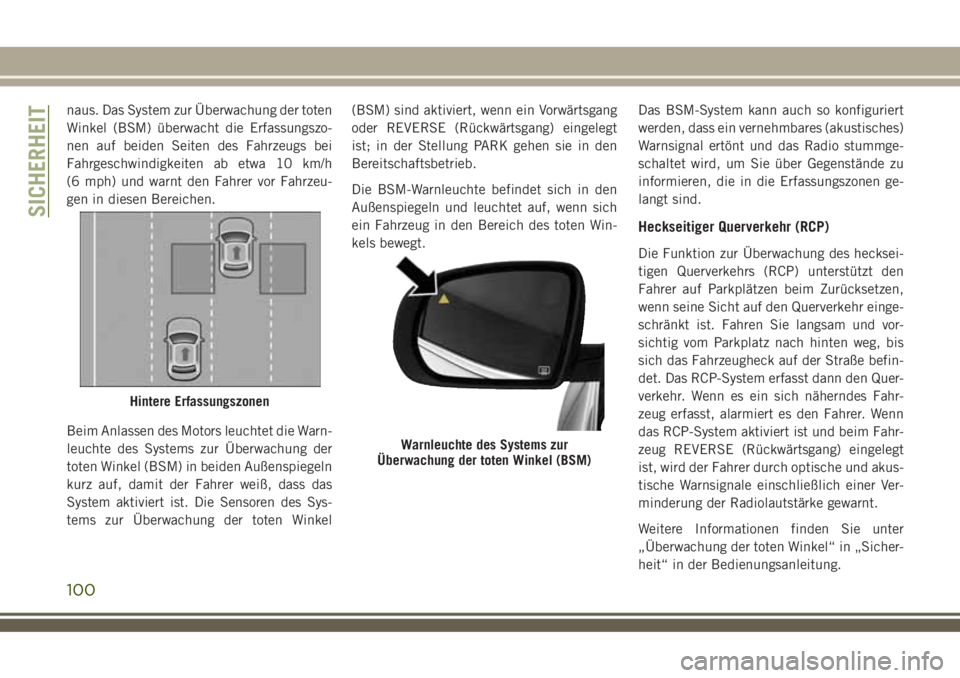

naus. Das System zur Überwachung der toten
Winkel (BSM) überwacht die Erfassungszo-
nen auf beiden Seiten des Fahrzeugs bei
Fahrgeschwindigkeiten ab etwa 10 km/h
(6 mph) und warnt den Fahrer vor Fahrzeu-
gen in diesen Bereichen.
Beim Anlassen des Motors leuchtet die Warn-
leuchte des Systems zur Überwachung der
toten Winkel (BSM) in beiden Außenspiegeln
kurz auf, damit der Fahrer weiß, dass das
System aktiviert ist. Die Sensoren des Sys-
tems zur Überwachung der toten Winkel(BSM) sind aktiviert, wenn ein Vorwärtsgang
oder REVERSE (Rückwärtsgang) eingelegt
ist; in der Stellung PARK gehen sie in den
Bereitschaftsbetrieb.
Die BSM-Warnleuchte befindet sich in den
Außenspiegeln und leuchtet auf, wenn sich
ein Fahrzeug in den Bereich des toten Win-
kels bewegt.Das BSM-System kann auch so konfiguriert
werden, dass ein vernehmbares (akustisches)
Warnsignal ertönt und das Radio stummge-
schaltet wird, um Sie über Gegenstände zu
informieren, die in die Erfassungszonen ge-
langt sind.
Heckseitiger Querverkehr (RCP)
Die Funktion zur Überwachung des hecksei-
tigen Querverkehrs (RCP) unterstützt den
Fahrer auf Parkplätzen beim Zurücksetzen,
wenn seine Sicht auf den Querverkehr einge-
schränkt ist. Fahren Sie langsam und vor-
sichtig vom Parkplatz nach hinten weg, bis
sich das Fahrzeugheck auf der Straße befin-
det. Das RCP-System erfasst dann den Quer-
verkehr. Wenn es ein sich näherndes Fahr-
zeug erfasst, alarmiert es den Fahrer. Wenn
das RCP-System aktiviert ist und beim Fahr-
zeug REVERSE (Rückwärtsgang) eingelegt
ist, wird der Fahrer durch optische und akus-
tische Warnsignale einschließlich einer Ver-
minderung der Radiolautstärke gewarnt.
Weitere Informationen finden Sie unter
„Überwachung der toten Winkel“ in „Sicher-
heit“ in der Bedienungsanleitung.
Hintere Erfassungszonen
Warnleuchte des Systems zur
Überwachung der toten Winkel (BSM)
SICHERHEIT
100

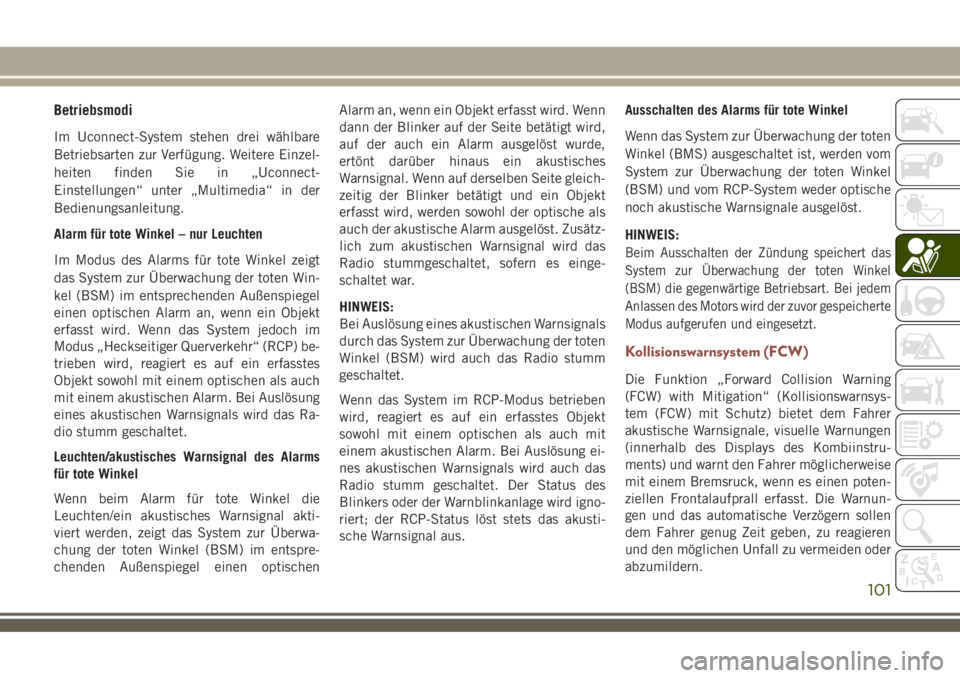

Betriebsmodi
Im Uconnect-System stehen drei wählbare
Betriebsarten zur Verfügung. Weitere Einzel-
heiten finden Sie in „Uconnect-
Einstellungen“ unter „Multimedia“ in der
Bedienungsanleitung.
Alarm für tote Winkel – nur Leuchten
Im Modus des Alarms für tote Winkel zeigt
das System zur Überwachung der toten Win-
kel (BSM) im entsprechenden Außenspiegel
einen optischen Alarm an, wenn ein Objekt
erfasst wird. Wenn das System jedoch im
Modus „Heckseitiger Querverkehr“ (RCP) be-
trieben wird, reagiert es auf ein erfasstes
Objekt sowohl mit einem optischen als auch
mit einem akustischen Alarm. Bei Auslösung
eines akustischen Warnsignals wird das Ra-
dio stumm geschaltet.
Leuchten/akustisches Warnsignal des Alarms
für tote Winkel
Wenn beim Alarm für tote Winkel die
Leuchten/ein akustisches Warnsignal akti-
viert werden, zeigt das System zur Überwa-
chung der toten Winkel (BSM) im entspre-
chenden Außenspiegel einen optischenAlarm an, wenn ein Objekt erfasst wird. Wenn
dann der Blinker auf der Seite betätigt wird,
auf der auch ein Alarm ausgelöst wurde,
ertönt darüber hinaus ein akustisches
Warnsignal. Wenn auf derselben Seite gleich-
zeitig der Blinker betätigt und ein Objekt
erfasst wird, werden sowohl der optische als
auch der akustische Alarm ausgelöst. Zusätz-
lich zum akustischen Warnsignal wird das
Radio stummgeschaltet, sofern es einge-
schaltet war.
HINWEIS:
Bei Auslösung eines akustischen Warnsignals
durch das System zur Überwachung der toten
Winkel (BSM) wird auch das Radio stumm
geschaltet.
Wenn das System im RCP-Modus betrieben
wird, reagiert es auf ein erfasstes Objekt
sowohl mit einem optischen als auch mit
einem akustischen Alarm. Bei Auslösung ei-
nes akustischen Warnsignals wird auch das
Radio stumm geschaltet. Der Status des
Blinkers oder der Warnblinkanlage wird igno-
riert; der RCP-Status löst stets das akusti-
sche Warnsignal aus.Ausschalten des Alarms für tote Winkel
Wenn das System zur Überwachung der toten
Winkel (BMS) ausgeschaltet ist, werden vom
System zur Überwachung der toten Winkel
(BSM) und vom RCP-System weder optische
noch akustische Warnsignale ausgelöst.
HINWEIS:
Beim Ausschalten der Zündung speichert das
System zur Überwachung der toten Winkel
(BSM) die gegenwärtige Betriebsart. Bei jedem
Anlassen des Motors wird der zuvor gespeicherte
Modus aufgerufen und eingesetzt.
Kollisionswarnsystem (FCW)
Die Funktion „Forward Collision Warning
(FCW) with Mitigation“ (Kollisionswarnsys-
tem (FCW) mit Schutz) bietet dem Fahrer
akustische Warnsignale, visuelle Warnungen
(innerhalb des Displays des Kombiinstru-
ments) und warnt den Fahrer möglicherweise
mit einem Bremsruck, wenn es einen poten-
ziellen Frontalaufprall erfasst. Die Warnun-
gen und das automatische Verzögern sollen
dem Fahrer genug Zeit geben, zu reagieren
und den möglichen Unfall zu vermeiden oder
abzumildern.
101

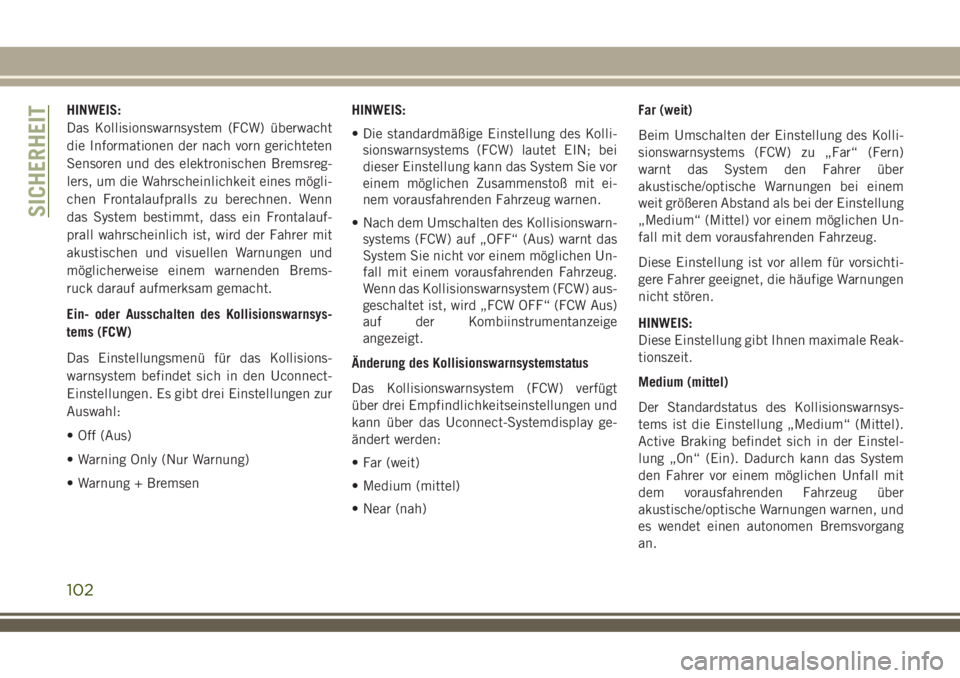

HINWEIS:
Das Kollisionswarnsystem (FCW) überwacht
die Informationen der nach vorn gerichteten
Sensoren und des elektronischen Bremsreg-
lers, um die Wahrscheinlichkeit eines mögli-
chen Frontalaufpralls zu berechnen. Wenn
das System bestimmt, dass ein Frontalauf-
prall wahrscheinlich ist, wird der Fahrer mit
akustischen und visuellen Warnungen und
möglicherweise einem warnenden Brems-
ruck darauf aufmerksam gemacht.
Ein- oder Ausschalten des Kollisionswarnsys-
tems (FCW)
Das Einstellungsmenü für das Kollisions-
warnsystem befindet sich in den Uconnect-
Einstellungen. Es gibt drei Einstellungen zur
Auswahl:
• Off (Aus)
• Warning Only (Nur Warnung)
• Warnung + BremsenHINWEIS:
• Die standardmäßige Einstellung des Kolli-
sionswarnsystems (FCW) lautet EIN; bei
dieser Einstellung kann das System Sie vor
einem möglichen Zusammenstoß mit ei-
nem vorausfahrenden Fahrzeug warnen.
• Nach dem Umschalten des Kollisionswarn-
systems (FCW) auf „OFF“ (Aus) warnt das
System Sie nicht vor einem möglichen Un-
fall mit einem vorausfahrenden Fahrzeug.
Wenn das Kollisionswarnsystem (FCW) aus-
geschaltet ist, wird „FCW OFF“ (FCW Aus)
auf der Kombiinstrumentanzeige
angezeigt.
Änderung des Kollisionswarnsystemstatus
Das Kollisionswarnsystem (FCW) verfügt
über drei Empfindlichkeitseinstellungen und
kann über das Uconnect-Systemdisplay ge-
ändert werden:
• Far (weit)
• Medium (mittel)
• Near (nah)Far (weit)
Beim Umschalten der Einstellung des Kolli-
sionswarnsystems (FCW) zu „Far“ (Fern)
warnt das System den Fahrer über
akustische/optische Warnungen bei einem
weit größeren Abstand als bei der Einstellung
„Medium“ (Mittel) vor einem möglichen Un-
fall mit dem vorausfahrenden Fahrzeug.
Diese Einstellung ist vor allem für vorsichti-
gere Fahrer geeignet, die häufige Warnungen
nicht stören.
HINWEIS:
Diese Einstellung gibt Ihnen maximale Reak-
tionszeit.
Medium (mittel)
Der Standardstatus des Kollisionswarnsys-
tems ist die Einstellung „Medium“ (Mittel).
Active Braking befindet sich in der Einstel-
lung „On“ (Ein). Dadurch kann das System
den Fahrer vor einem möglichen Unfall mit
dem vorausfahrenden Fahrzeug über
akustische/optische Warnungen warnen, und
es wendet einen autonomen Bremsvorgang
an.
SICHERHEIT
102
