2018 JEEP COMPASS Betriebsanleitung (in German)

Uconnect 4/4C NAV mit 8,4-Zoll-Display Automatische Klimaregelung
47

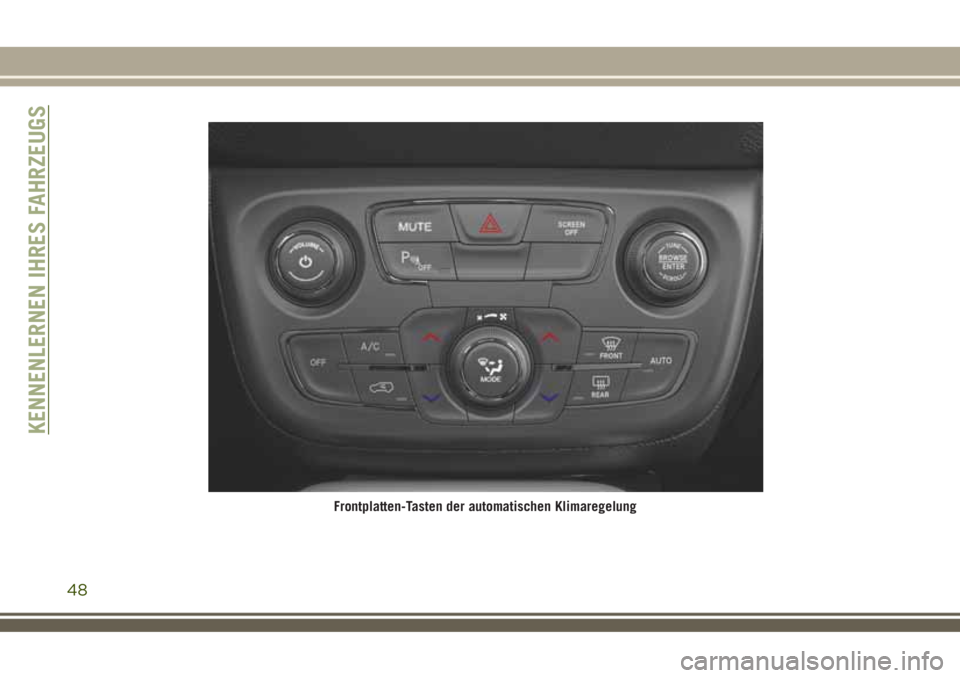

Frontplatten-Tasten der automatischen Klimaregelung
KENNENLERNEN IHRES FAHRZEUGS
48

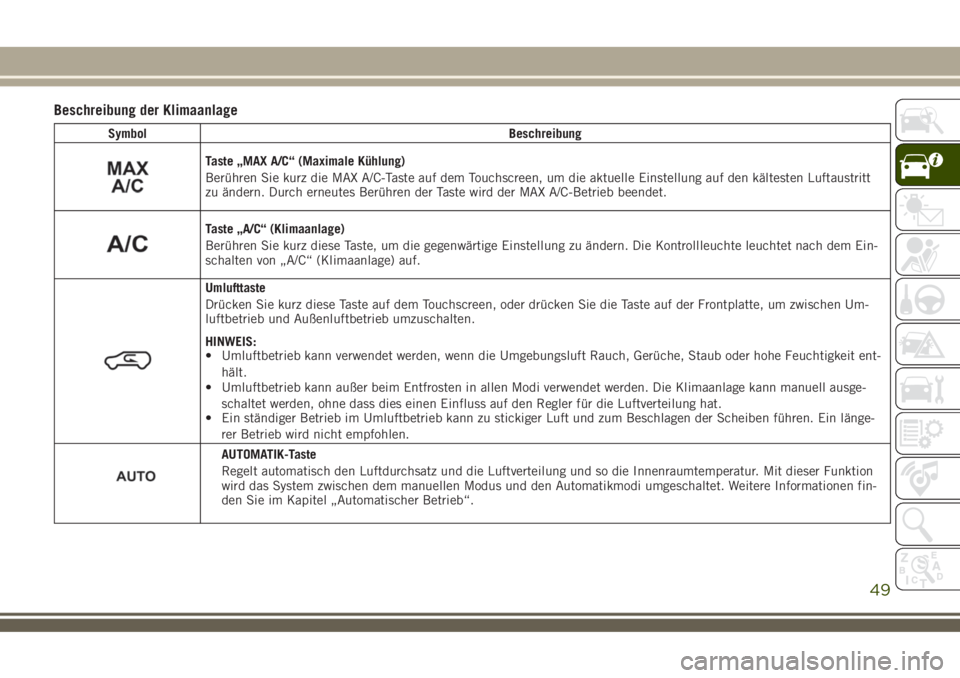

Beschreibung der Klimaanlage
Symbol Beschreibung
Taste „MAX A/C“ (Maximale Kühlung)
Berühren Sie kurz die MAX A/C-Taste auf dem Touchscreen, um die aktuelle Einstellung auf den kältesten Luftaustritt
zu ändern. Durch erneutes Berühren der Taste wird der MAX A/C-Betrieb beendet.
Taste „A/C“ (Klimaanlage)
Berühren Sie kurz diese Taste, um die gegenwärtige Einstellung zu ändern. Die Kontrollleuchte leuchtet nach dem Ein-
schalten von „A/C“ (Klimaanlage) auf.
Umlufttaste
Drücken Sie kurz diese Taste auf dem Touchscreen, oder drücken Sie die Taste auf der Frontplatte, um zwischen Um-
luftbetrieb und Außenluftbetrieb umzuschalten.
HINWEIS:
• Umluftbetrieb kann verwendet werden, wenn die Umgebungsluft Rauch, Gerüche, Staub oder hohe Feuchtigkeit ent-
hält.
• Umluftbetrieb kann außer beim Entfrosten in allen Modi verwendet werden. Die Klimaanlage kann manuell ausge-
schaltet werden, ohne dass dies einen Einfluss auf den Regler für die Luftverteilung hat.
• Ein ständiger Betrieb im Umluftbetrieb kann zu stickiger Luft und zum Beschlagen der Scheiben führen. Ein länge-
rer Betrieb wird nicht empfohlen.
AUTOMATIK-Taste
Regelt automatisch den Luftdurchsatz und die Luftverteilung und so die Innenraumtemperatur. Mit dieser Funktion
wird das System zwischen dem manuellen Modus und den Automatikmodi umgeschaltet. Weitere Informationen fin-
den Sie im Kapitel „Automatischer Betrieb“.
49

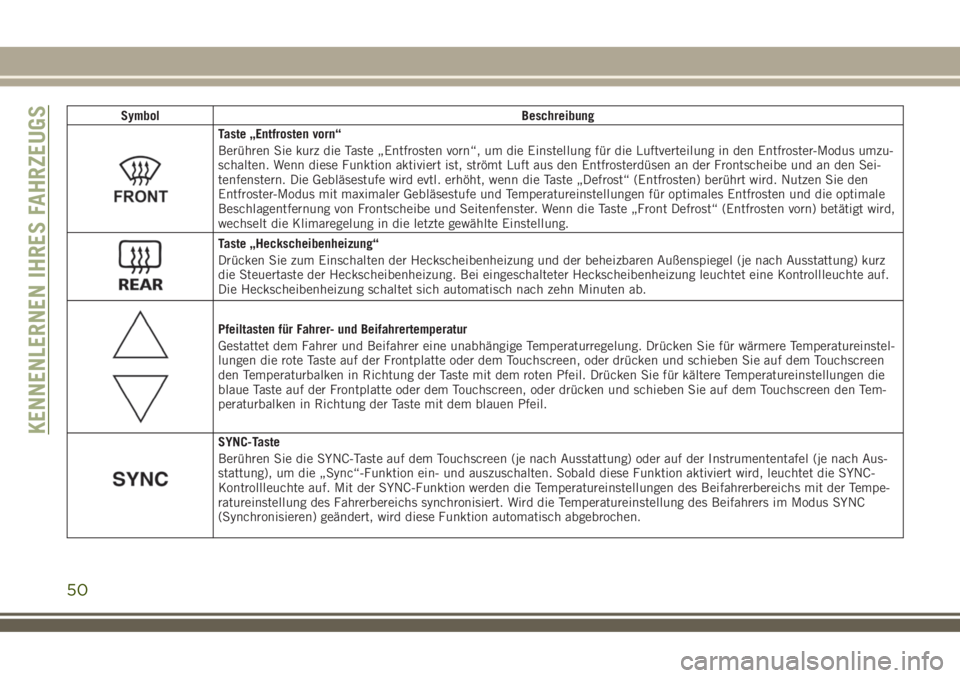

Symbol Beschreibung
Taste „Entfrosten vorn“
Berühren Sie kurz die Taste „Entfrosten vorn“, um die Einstellung für die Luftverteilung in den Entfroster-Modus umzu-
schalten. Wenn diese Funktion aktiviert ist, strömt Luft aus den Entfrosterdüsen an der Frontscheibe und an den Sei-
tenfenstern. Die Gebläsestufe wird evtl. erhöht, wenn die Taste „Defrost“ (Entfrosten) berührt wird. Nutzen Sie den
Entfroster-Modus mit maximaler Gebläsestufe und Temperatureinstellungen für optimales Entfrosten und die optimale
Beschlagentfernung von Frontscheibe und Seitenfenster. Wenn die Taste „Front Defrost“ (Entfrosten vorn) betätigt wird,
wechselt die Klimaregelung in die letzte gewählte Einstellung.
Taste „Heckscheibenheizung“
Drücken Sie zum Einschalten der Heckscheibenheizung und der beheizbaren Außenspiegel (je nach Ausstattung) kurz
die Steuertaste der Heckscheibenheizung. Bei eingeschalteter Heckscheibenheizung leuchtet eine Kontrollleuchte auf.
Die Heckscheibenheizung schaltet sich automatisch nach zehn Minuten ab.
Pfeiltasten für Fahrer- und Beifahrertemperatur
Gestattet dem Fahrer und Beifahrer eine unabhängige Temperaturregelung. Drücken Sie für wärmere Temperatureinstel-
lungen die rote Taste auf der Frontplatte oder dem Touchscreen, oder drücken und schieben Sie auf dem Touchscreen
den Temperaturbalken in Richtung der Taste mit dem roten Pfeil. Drücken Sie für kältere Temperatureinstellungen die
blaue Taste auf der Frontplatte oder dem Touchscreen, oder drücken und schieben Sie auf dem Touchscreen den Tem-
peraturbalken in Richtung der Taste mit dem blauen Pfeil.
SYNC-Taste
Berühren Sie die SYNC-Taste auf dem Touchscreen (je nach Ausstattung) oder auf der Instrumententafel (je nach Aus-
stattung), um die „Sync“-Funktion ein- und auszuschalten. Sobald diese Funktion aktiviert wird, leuchtet die SYNC-
Kontrollleuchte auf. Mit der SYNC-Funktion werden die Temperatureinstellungen des Beifahrerbereichs mit der Tempe-
ratureinstellung des Fahrerbereichs synchronisiert. Wird die Temperatureinstellung des Beifahrers im Modus SYNC
(Synchronisieren) geändert, wird diese Funktion automatisch abgebrochen.KENNENLERNEN IHRES FAHRZEUGS
50

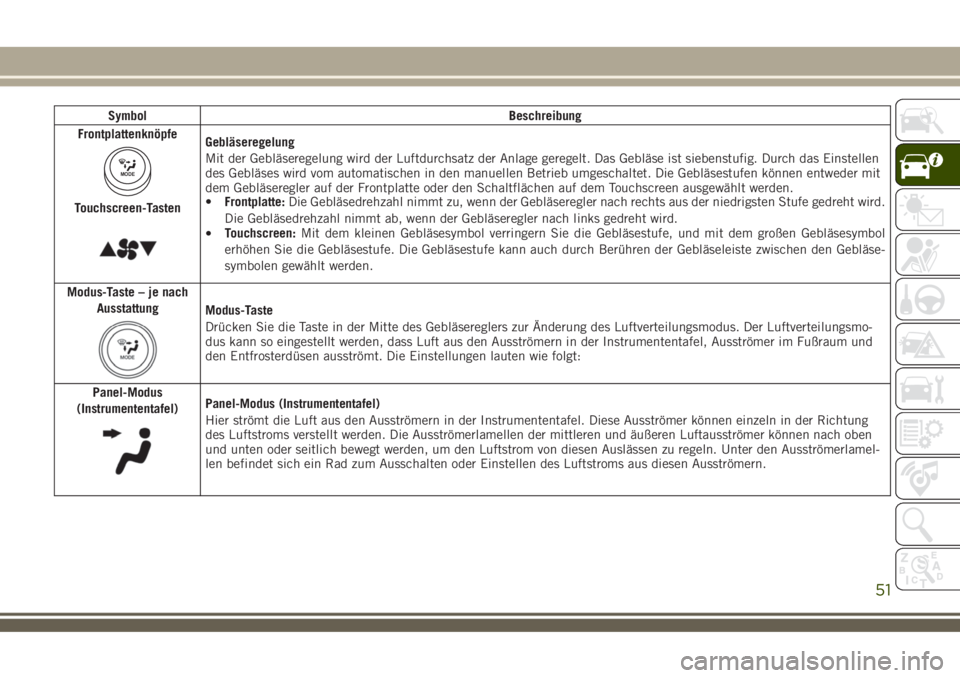

Symbol Beschreibung
Frontplattenknöpfe
MODE
Touchscreen-Tasten
Gebläseregelung
Mit der Gebläseregelung wird der Luftdurchsatz der Anlage geregelt. Das Gebläse ist siebenstufig. Durch das Einstellen
des Gebläses wird vom automatischen in den manuellen Betrieb umgeschaltet. Die Gebläsestufen können entweder mit
dem Gebläseregler auf der Frontplatte oder den Schaltflächen auf dem Touchscreen ausgewählt werden.
•Frontplatte:Die Gebläsedrehzahl nimmt zu, wenn der Gebläseregler nach rechts aus der niedrigsten Stufe gedreht wird.
Die Gebläsedrehzahl nimmt ab, wenn der Gebläseregler nach links gedreht wird.
•Touchscreen:Mit dem kleinen Gebläsesymbol verringern Sie die Gebläsestufe, und mit dem großen Gebläsesymbol
erhöhen Sie die Gebläsestufe. Die Gebläsestufe kann auch durch Berühren der Gebläseleiste zwischen den Gebläse-
symbolen gewählt werden.
Modus-Taste – je nach
Ausstattung
Modus-Taste
Drücken Sie die Taste in der Mitte des Gebläsereglers zur Änderung des Luftverteilungsmodus. Der Luftverteilungsmo-
dus kann so eingestellt werden, dass Luft aus den Ausströmern in der Instrumententafel, Ausströmer im Fußraum und
den Entfrosterdüsen ausströmt. Die Einstellungen lauten wie folgt:
Panel-Modus
(Instrumententafel)
Panel-Modus (Instrumententafel)
Hier strömt die Luft aus den Ausströmern in der Instrumententafel. Diese Ausströmer können einzeln in der Richtung
des Luftstroms verstellt werden. Die Ausströmerlamellen der mittleren und äußeren Luftausströmer können nach oben
und unten oder seitlich bewegt werden, um den Luftstrom von diesen Auslässen zu regeln. Unter den Ausströmerlamel-
len befindet sich ein Rad zum Ausschalten oder Einstellen des Luftstroms aus diesen Ausströmern.
51

Symbol Beschreibung
Bi-Level-Modus (zwei
Ebenen)
Bi-Level-Modus (zwei Ebenen)
Die Luft strömt aus den Ausströmern in der Instrumententafel und im Fußraum aus. Ein geringer Luftstrom wird auch
durch die Entfrosterdüsen und Seitenfenster-Entfrosterdüsen geleitet.
HINWEIS:
Im Bi-Level-Modus strömt bei entsprechenden Bedingungen kühlere Luft aus den Ausströmern an der Instrumententafel
und wärmere Luft aus den Ausströmern im Fußraum.
Fußraum-Modus
Fußraum-Modus
Die Luft kommt aus den Ausströmern am Boden. Ein geringer Luftstrom wird auch durch die Entfrosterdüsen und
Seitenfenster-Entfrosterdüsen geleitet.
Entfroster-/Fußraum-Modus
Entfroster-/Fußraum-Modus
Hier wird die Luft durch die Ausströmer im Fußraum, die Entfrosterdüsen und die Ausströmer für die Seitenfenster ge-
leitet. Diese Einstellung ist optimal für kaltes oder verschneites Wetter, bei dem die Frontscheibe extra beheizt werden
muss. Diese Einstellung bietet gleichbleibenden Komfort und reduziert die Feuchtigkeit an der Frontscheibe.
Taste Klimaregelung „OFF“ (Aus)
Drücken Sie kurzzeitig diese Taste, um die Klimaregelung auszuschalten.KENNENLERNEN IHRES FAHRZEUGS
52

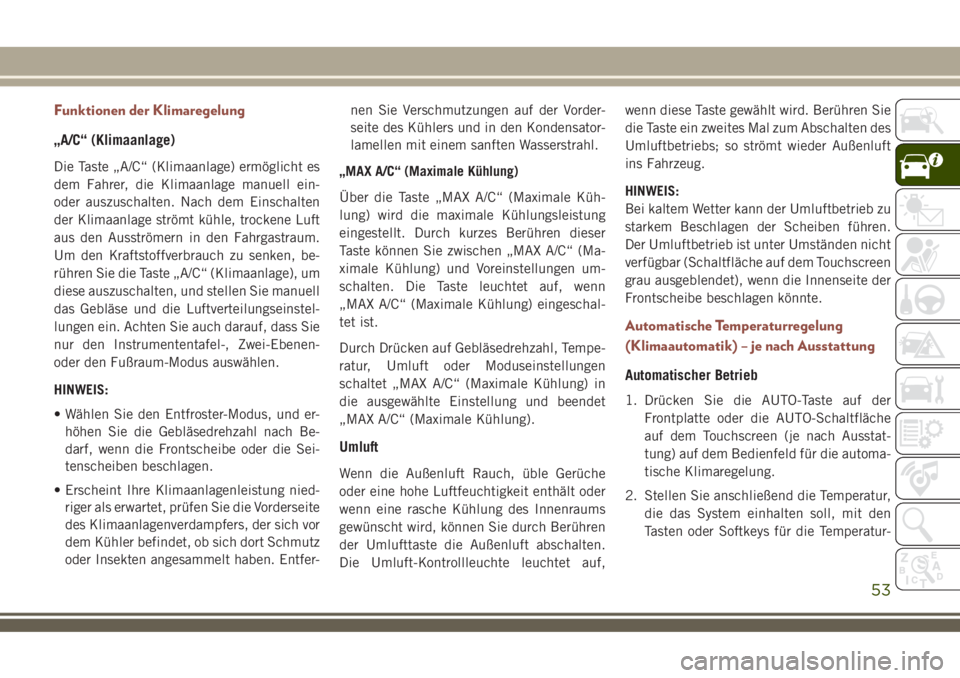

Funktionen der Klimaregelung
„A/C“ (Klimaanlage)
Die Taste „A/C“ (Klimaanlage) ermöglicht es
dem Fahrer, die Klimaanlage manuell ein-
oder auszuschalten. Nach dem Einschalten
der Klimaanlage strömt kühle, trockene Luft
aus den Ausströmern in den Fahrgastraum.
Um den Kraftstoffverbrauch zu senken, be-
rühren Sie die Taste „A/C“ (Klimaanlage), um
diese auszuschalten, und stellen Sie manuell
das Gebläse und die Luftverteilungseinstel-
lungen ein. Achten Sie auch darauf, dass Sie
nur den Instrumententafel-, Zwei-Ebenen-
oder den Fußraum-Modus auswählen.
HINWEIS:
• Wählen Sie den Entfroster-Modus, und er-
höhen Sie die Gebläsedrehzahl nach Be-
darf, wenn die Frontscheibe oder die Sei-
tenscheiben beschlagen.
• Erscheint Ihre Klimaanlagenleistung nied-
riger als erwartet, prüfen Sie die Vorderseite
des Klimaanlagenverdampfers, der sich vor
dem Kühler befindet, ob sich dort Schmutz
oder Insekten angesammelt haben. Entfer-nen Sie Verschmutzungen auf der Vorder-
seite des Kühlers und in den Kondensator-
lamellen mit einem sanften Wasserstrahl.
„MAX A/C“ (Maximale Kühlung)
Über die Taste „MAX A/C“ (Maximale Küh-
lung) wird die maximale Kühlungsleistung
eingestellt. Durch kurzes Berühren dieser
Taste können Sie zwischen „MAX A/C“ (Ma-
ximale Kühlung) und Voreinstellungen um-
schalten. Die Taste leuchtet auf, wenn
„MAX A/C“ (Maximale Kühlung) eingeschal-
tet ist.
Durch Drücken auf Gebläsedrehzahl, Tempe-
ratur, Umluft oder Moduseinstellungen
schaltet „MAX A/C“ (Maximale Kühlung) in
die ausgewählte Einstellung und beendet
„MAX A/C“ (Maximale Kühlung).
Umluft
Wenn die Außenluft Rauch, üble Gerüche
oder eine hohe Luftfeuchtigkeit enthält oder
wenn eine rasche Kühlung des Innenraums
gewünscht wird, können Sie durch Berühren
der Umlufttaste die Außenluft abschalten.
Die Umluft-Kontrollleuchte leuchtet auf,wenn diese Taste gewählt wird. Berühren Sie
die Taste ein zweites Mal zum Abschalten des
Umluftbetriebs; so strömt wieder Außenluft
ins Fahrzeug.
HINWEIS:
Bei kaltem Wetter kann der Umluftbetrieb zu
starkem Beschlagen der Scheiben führen.
Der Umluftbetrieb ist unter Umständen nicht
verfügbar (Schaltfläche auf dem Touchscreen
grau ausgeblendet), wenn die Innenseite der
Frontscheibe beschlagen könnte.
Automatische Temperaturregelung
(Klimaautomatik) – je nach Ausstattung
Automatischer Betrieb
1. Drücken Sie die AUTO-Taste auf der
Frontplatte oder die AUTO-Schaltfläche
auf dem Touchscreen (je nach Ausstat-
tung) auf dem Bedienfeld für die automa-
tische Klimaregelung.
2. Stellen Sie anschließend die Temperatur,
die das System einhalten soll, mit den
Tasten oder Softkeys für die Temperatur-
53

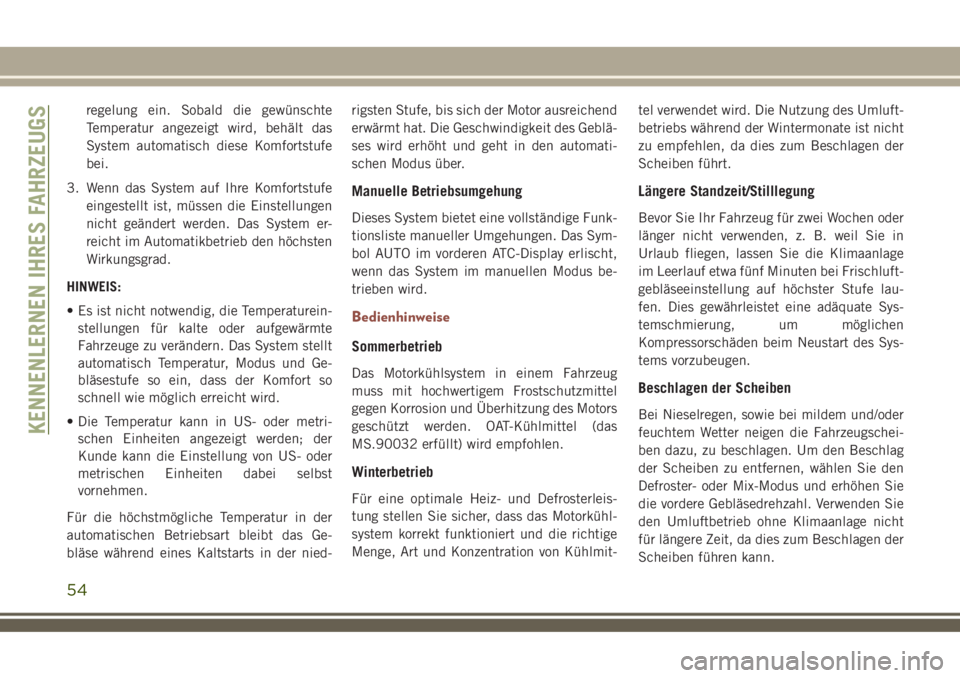

regelung ein. Sobald die gewünschte
Temperatur angezeigt wird, behält das
System automatisch diese Komfortstufe
bei.
3. Wenn das System auf Ihre Komfortstufe
eingestellt ist, müssen die Einstellungen
nicht geändert werden. Das System er-
reicht im Automatikbetrieb den höchsten
Wirkungsgrad.
HINWEIS:
• Es ist nicht notwendig, die Temperaturein-
stellungen für kalte oder aufgewärmte
Fahrzeuge zu verändern. Das System stellt
automatisch Temperatur, Modus und Ge-
bläsestufe so ein, dass der Komfort so
schnell wie möglich erreicht wird.
• Die Temperatur kann in US- oder metri-
schen Einheiten angezeigt werden; der
Kunde kann die Einstellung von US- oder
metrischen Einheiten dabei selbst
vornehmen.
Für die höchstmögliche Temperatur in der
automatischen Betriebsart bleibt das Ge-
bläse während eines Kaltstarts in der nied-rigsten Stufe, bis sich der Motor ausreichend
erwärmt hat. Die Geschwindigkeit des Geblä-
ses wird erhöht und geht in den automati-
schen Modus über.
Manuelle Betriebsumgehung
Dieses System bietet eine vollständige Funk-
tionsliste manueller Umgehungen. Das Sym-
bol AUTO im vorderen ATC-Display erlischt,
wenn das System im manuellen Modus be-
trieben wird.
Bedienhinweise
Sommerbetrieb
Das Motorkühlsystem in einem Fahrzeug
muss mit hochwertigem Frostschutzmittel
gegen Korrosion und Überhitzung des Motors
geschützt werden. OAT-Kühlmittel (das
MS.90032 erfüllt) wird empfohlen.
Winterbetrieb
Für eine optimale Heiz- und Defrosterleis-
tung stellen Sie sicher, dass das Motorkühl-
system korrekt funktioniert und die richtige
Menge, Art und Konzentration von Kühlmit-tel verwendet wird. Die Nutzung des Umluft-
betriebs während der Wintermonate ist nicht
zu empfehlen, da dies zum Beschlagen der
Scheiben führt.
Längere Standzeit/Stilllegung
Bevor Sie Ihr Fahrzeug für zwei Wochen oder
länger nicht verwenden, z. B. weil Sie in
Urlaub fliegen, lassen Sie die Klimaanlage
im Leerlauf etwa fünf Minuten bei Frischluft-
gebläseeinstellung auf höchster Stufe lau-
fen. Dies gewährleistet eine adäquate Sys-
temschmierung, um möglichen
Kompressorschäden beim Neustart des Sys-
tems vorzubeugen.
Beschlagen der Scheiben
Bei Nieselregen, sowie bei mildem und/oder
feuchtem Wetter neigen die Fahrzeugschei-
ben dazu, zu beschlagen. Um den Beschlag
der Scheiben zu entfernen, wählen Sie den
Defroster- oder Mix-Modus und erhöhen Sie
die vordere Gebläsedrehzahl. Verwenden Sie
den Umluftbetrieb ohne Klimaanlage nicht
für längere Zeit, da dies zum Beschlagen der
Scheiben führen kann.KENNENLERNEN IHRES FAHRZEUGS
54
