2018 JEEP COMPASS Betriebsanleitung (in German)

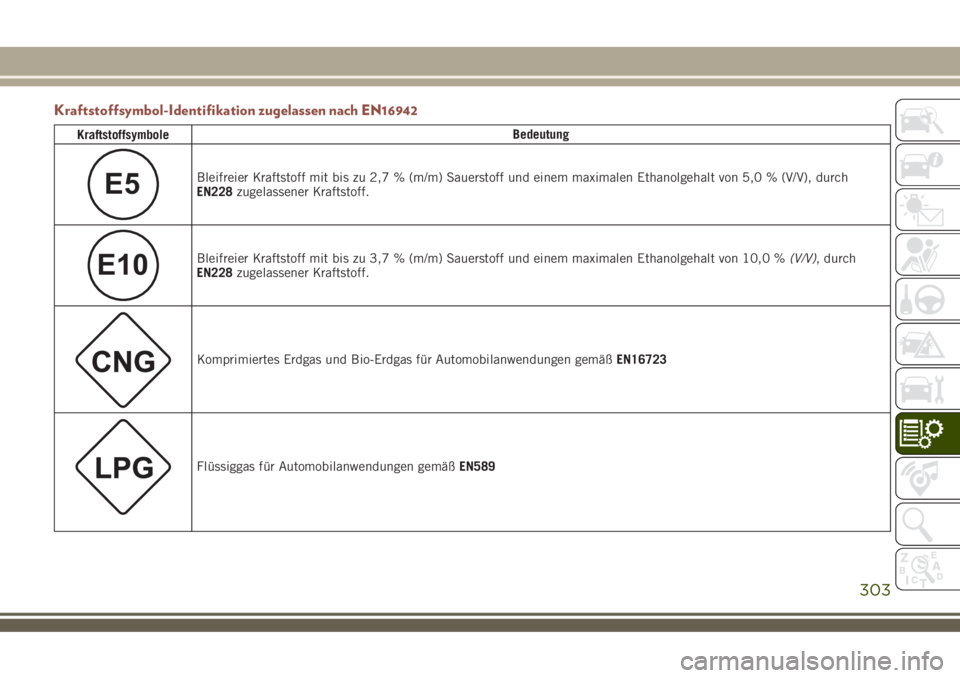

Kraftstoffsymbol-Identifikation zugelassen nach EN16942
KraftstoffsymboleBedeutung
E5Bleifreier Kraftstoff mit bis zu 2,7 % (m/m) Sauerstoff und einem maximalen Ethanolgehalt von 5,0 % (V/V), durch
EN228zugelassener Kraftstoff.
E10Bleifreier Kraftstoff mit bis zu 3,7 % (m/m) Sauerstoff und einem maximalen Ethanolgehalt von 10,0 %(V/V), durch
EN228zugelassener Kraftstoff.
Komprimiertes Erdgas und Bio-Erdgas für Automobilanwendungen gemäßEN16723
Flüssiggas für Automobilanwendungen gemäßEN589
303

KraftstoffsymboleBedeutung
Dieselkraftstoff mit bis zu 7 %(V/V)Fettsäuremethylester (FAME) gemäßEN590
Dieselkraftstoff mit bis zu 10 % (V/V) Fettsäuremethylester (FAME) gemäßEN16734
FÜLLMENGEN
USA Metric (Metrisch)
Kraftstoff (ca.)
Alle Motoren 15,9 Gallonen 60 Liter
Motoröl (mit Filter)
1.4L-Ottomotor (SAE 0W-30, FCA Material-
standard 9.55535-GS1)4 Quarts 3,8 Liter
2.4L-Ottomotor (SAE 0W-20 FCA Materialstan-
dard MS-6395 oder ACEA A1/B1)5,5 Quarts 5,2 Liter
1.6L-Dieselmotor (SAE 0W-30, FCA Material-
standard 9.55535–DS1)5,07 Quarts 4,8 Liter
2.0L-Dieselmotor (SAE 0W-30, FCA-
Materialstandard 9.55535-DS1)4,43 Quarts 4,2 Liter
TECHNISCHE DATEN
304

USA Metric (Metrisch)
Kühlsystem*
1.4L-Ottomotor (Mopar-Frostschutzmittel/
Kühlmittel mit der Formel 10 Jahre/
150.000 Meilen(240.000 km))5,5 Quarts 5,2 Liter
2.4L-Ottomotor (Mopar-Frostschutzmittel/
Kühlmittel mit der Formel 10 Jahre/
150.000 Meilen(240.000 km))6,8 Quarts 6,5 Liter
1.6L-Dieselmotor (Mopar-Frostschutzmittel/
Kühlmittel mit der Formel 10 Jahre/
150.000 Meilen (240.000 km))6,45 Quarts 6,1 Liter
2.0L-Dieselmotor (Mopar-Frostschutzmittel/
Kühlmittel mit der Formel 10 Jahre/
150.000 Meilen (240.000 km))6,8 Quarts 6,5 Liter
*Einschließlich Kühlmittel-Ausgleichsbehälter für Heizung und Kühlmittel bis zur MAX. Füllhöhe.
FLÜSSIGKEITEN UND
SCHMIERMITTEL
Motor
Bauteil Betriebsflüssigkeit, Schmiermittel oder Original-Ersatzteil
Kühlmittel Wir empfehlen die Verwendung von Mopar-Frostschutzmittel/Kühlmittel
mit einer Auslegung für 10 Jahre/240.000 km (150.000 Meilen) mit OAT
(Organische Additiv-Technologie), das den Anforderungen der Chrysler-
Stoffnorm MS-90032 entspricht.
305

Bauteil Betriebsflüssigkeit, Schmiermittel oder Original-Ersatzteil
Motoröl – 1.4L-Ottomotor Wir empfehlen die Verwendung des synthetischen Motoröls 0W-30 ACEA
C2 – FCA 9.55535-GS1.
Motoröl – 2.4L-Ottomotor Wir empfehlen die Verwendung von SAE 0W-20 FCA Materialstandard
MS-6395 oder ACEA A1/B1
Motoröl – 1.6L-Dieselmotor Wir empfehlen die Verwendung des synthetischen Motoröls 0W-30 ACEA
C2 – FCA 9.55535-DS1.
Motoröl – 2.0L-Dieselmotor Wir empfehlen die Verwendung des synthetischen Motoröls 0W-30 ACEA
C2 – FCA 9.55535-DS1.
Motorölfilter Wir empfehlen die Verwendung von Mopar-Motorölfiltern.
Zündkerzen – Ottomotoren Wir empfehlen die Verwendung von Mopar-Zündkerzen.
Kraftstoffauswahl – 1.4L-Ottomotor Mindestens 95 Oktan Spezifikation EN228
Kraftstoffauswahl – 2.4L-Ottomotor Mindestens 91 Oktan Spezifikation EN228
Kraftstoffauswahl – Dieselmotoren Dieselkraftstoff entsprechend der europäischen Spezifikationen EN590
Fahrgestell
Bauteil Betriebsflüssigkeit, Schmiermittel oder Original-Ersatzteil
Schaltgetriebe – je nach Ausstattung Wir empfehlen die Verwendung der Getriebeflüssigkeit Mopar C Series
Manual & Dual Dry Clutch Transmission Fluid.
Automatikgetriebe (9-Gang) – je nach Ausstattung Verwenden Sie nur Mopar ZF 8&9-Gang ATF Automatikgetriebeflüssigkeit
oder gleichwertig. Wird nicht die korrekte Flüssigkeit verwendet, kann die
Funktion oder die Leistung des Getriebes beeinträchtigt werden.
Verteilergetriebe (PTU) – je nach Ausstattung Wir empfehlen die Verwendung des synthetischen Getriebeschmiermittels
Mopar Front Axle/PTU Synthetic Axle Lubricant SAE 75W-90 (API GL-5).
TECHNISCHE DATEN
306

Bauteil Betriebsflüssigkeit, Schmiermittel oder Original-Ersatzteil
Hinteres Differenzial (RDM) – je nach Ausstattung Wir empfehlen die Verwendung des synthetischen Getriebeschmiermittels
Mopar Rear Axle/RDM Synthetic Axle Lubricant SAE 75W-90 (API GL-5).
Hauptbremszylinder Wir empfehlen die Verwendung von Mopar DOT 4. Wenn DOT 4 Brems-
flüssigkeit nicht zur Verfügung steht, kann auch DOT 3 verwendet werden.
Wenn DOT 4-Bremsflüssigkeit verwendet wird, muss die Flüssigkeit alle
24 Monate gewechselt werden, unabhängig vom Kilometerstand.
KältemittelKältemittel R134a – je nach Ausstattung
Füllmenge:
Alle Motoren – 567 g (1,25 lb)Kühlmittel R-1234yf – je nach Ausstattung
Füllmenge:
Alle Motoren – 482 g (1,063 lb)
Kompressoröl Verwenden Sie nur PAG Oil PSD1:
1.4L-Benzinmotoren – 120 ml (4,1 fl oz)
Verwenden Sie nur PAG Oil ND12:
2.4L-Benzinmotor – 90 ml (3,0 fl oz)
1.6L-Dieselmotoren – 90 ml (3,0 fl oz)
2.0L-Dieselmotoren – 90 ml (3,0 fl oz)
MOPAR-ZUBEHÖR
Originalzubehör von Mopar
• Die folgende Aufzählung nennt nur einige
der vielen Jeep-Originalzubehörteile von
Mopar, die hinsichtlich Kompatibilität, Ver-
arbeitung und Funktionalität speziell für
Ihren Jeep ausgelegt sind.• Mit Originalzubehör erhalten Sie weit mehr
als ausdrucksvollen Stil, optimalen Schutz
und grenzenlose Unterhaltung, Sie profitie-
ren auch von verbesserten Fahrzeugeigen-
schaften durch Zubehör, das gründlich ge-
prüft und werkserprobt ist.• Die vollständige Palette an Jeep-
Originalzubehör von Mopar erhalten Sie in
Ihrer Vertragswerkstatt oder online unter
mopar.com (Kunden in den USA) sowie
mopar.ca (Kunden in Kanada).
HINWEIS:
Die Verfügbarkeit der einzelnen Teile ist je-
weils zu prüfen.
307

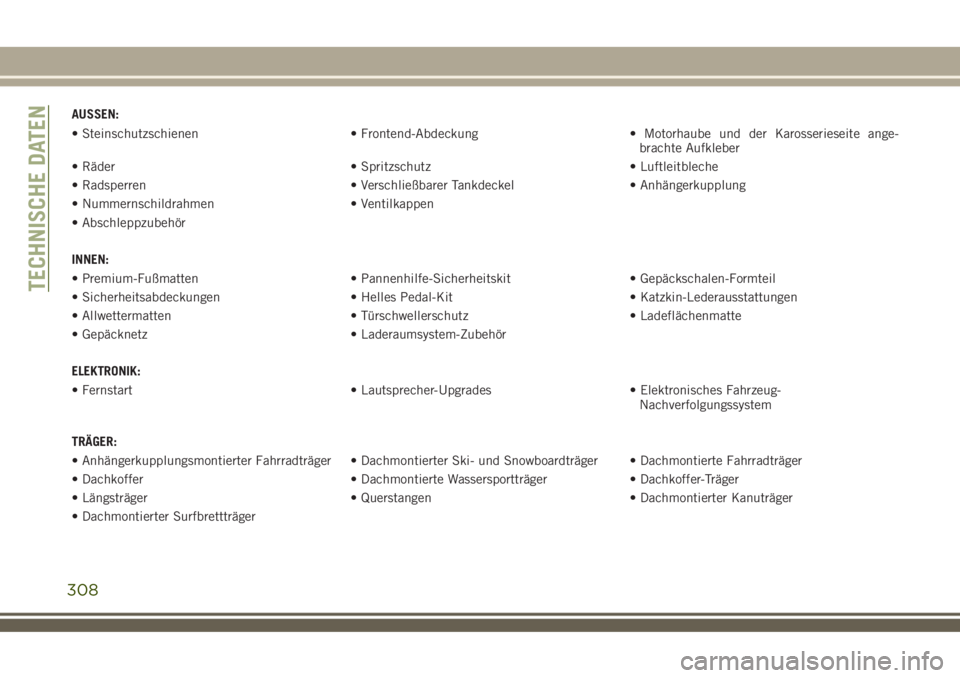

AUSSEN:
• Steinschutzschienen • Frontend-Abdeckung • Motorhaube und der Karosserieseite ange-
brachte Aufkleber
• Räder • Spritzschutz • Luftleitbleche
• Radsperren • Verschließbarer Tankdeckel • Anhängerkupplung
• Nummernschildrahmen • Ventilkappen
• Abschleppzubehör
INNEN:
• Premium-Fußmatten • Pannenhilfe-Sicherheitskit • Gepäckschalen-Formteil
• Sicherheitsabdeckungen • Helles Pedal-Kit • Katzkin-Lederausstattungen
• Allwettermatten • Türschwellerschutz • Ladeflächenmatte
• Gepäcknetz • Laderaumsystem-Zubehör
ELEKTRONIK:
• Fernstart • Lautsprecher-Upgrades • Elektronisches Fahrzeug-
Nachverfolgungssystem
TRÄGER:
• Anhängerkupplungsmontierter Fahrradträger • Dachmontierter Ski- und Snowboardträger • Dachmontierte Fahrradträger
• Dachkoffer • Dachmontierte Wassersportträger • Dachkoffer-Träger
• Längsträger • Querstangen • Dachmontierter Kanuträger
• Dachmontierter Surfbrettträger
TECHNISCHE DATEN
308

MULTIMEDIA
INTERNETSICHERHEIT........311
HINWEISE ZU BEDIENELEMENTEN
UND ALLGEMEINE INFORMATIO-
NEN......................312
Audioregelungen am Lenkrad.......312
Empfangsbedingungen...........313
Pflege und Wartung.............313
Diebstahlschutz...............313
UCONNECT 3 MIT 5-ZOLL-
DISPLAY – JE NACH AUSSTAT-
TUNG.....................313
Uconnect 3 mit 5-Zoll-Display auf einen
Blick......................314
Einstellung der Uhrzeit...........315
Audio-Einstellungen............315
Radiobetrieb.................316
USB-/Audioeingang (AUX)/Bluetooth-
Betrieb....................316
Beantworten von SMS-Nachrichten über
Spracheingabe (nicht kompatibel mit
iPhone)....................318
Apps – je nach Ausstattung........319
UCONNECT 4 mit 7-Zoll-Display.319
Uconnect 4 auf einen Blick.......319
Drag- & Drop-Menüleiste..........322
Radio.....................323
Medien-Schnittstelle – USB-/Audioeingang
(AUX) – Je nach Ausstattung.......324
Android Auto – je nach Ausstattung . . .326
Einbindung von Apple CarPlay – je nach
Ausstattung..................328
Apps – je nach Ausstattung........328
UCONNECT 4C/4C NAV MIT 8,4–
ZOLL-DISPLAY.............329
Uconnect 4/4C NAV Übersicht......329
Drag- & Drop-Menüleiste..........331
Radio.....................332
Medien-Schnittstelle – USB-/Audioeingang
(AUX) – Je nach Ausstattung.......333
Android Auto – je nach Ausstattung . . .335
Einbindung von Apple CarPlay – je nach
Ausstattung..................339
Apps – je nach Ausstattung........341
Jeep Skills..................342
UCONNECT-EINSTELLUNGEN . .342
NAVIGATION – JE NACH AUSSTAT-
TUNG....................343
Änderung der Sprachmeldungslautstärke
des Navigationssystems..........343
Points of Interest suchen.........345
Eingeben eines Orts durch
Buchstabieren................345
Spracheingabe eines neuen Ziels in einem
Schritt....................345
Einstellung der Heimatadresse......346
Home (Nach Hause)............346
Einen Stopp hinzufügen..........348
Umleitung..................348
Kartenaktualisierung............348
UCONNECT PHONE.........348
Uconnect Phone (Bluetooth-
Freisprechanruf)..............349
Kopplung (Aufbau einer drahtlosen
Verbindung) Ihres Mobiltelefons mit dem
Uconnect-System..............352
Häufige Telefonbefehle (Beispiele) . . .357
MULTIMEDIA
309

Das Mikrofon während eines Anrufs
stummschalten...............357
Aktuellen Anruf zwischen Mobiltelefon und
Fahrzeug übertragen............357
Telefonbuch.................357
Hinweise für Sprachbefehle........357
Ändern der Lautstärke...........357
Anrufabweisung – Nicht stören.....358
Eingehende SMS-Nachrichten......358Hilfreiche Tipps und häufig gestellte Fragen
zur Verbesserung der Bluetooth-Leistung bei
Ihrem Uconnect-System..........360
UCONNECT-SPRACHERKENNUNG –
KURZANLEITUNG...........361
Einführung zu Uconnect..........361
Erste Schritte................361
Grundlegende Sprachbefehle.......362
Radio.....................362
Medien....................363Telefon....................364
Sprachtextantwort..............365
Klima.....................366
Navigation (4C NAV)............367
Siri Eyes Free – je nach Ausstattung. . .367
Anrufabweisung – Nicht stören......368
Android Auto – je nach Ausstattung . . .368
Apple CarPlay – je nach Ausstattung . .369
Zusätzliche Informationen.........370
MULTIMEDIA
310
