2018 FIAT TIPO 5DOORS STATION WAGON Manual de Uso e Manutenção (in Portuguese)

acende-se a luz avisadora amarela
2 no quadro de instrumentos;
é emitida uma sinalização sonora.
Esta situação permanecerá até ao
próximo abastecimento de LPG,
mesmo no caso de funcionamento a
gasolina.
Em caso de esgotamento do LPG, a
comutação para gasolina ocorre
automaticamente e acende-se a luz
avisadora
1 fig. 68 no quadro de
instrumentos.
SINALIZAÇÃO DE AVARIA DO SIS-
TEMA
Em caso de avaria do sistema LPG,
aparecerá o símbolo no display
e
apagar-se-ão as barras dos níveis.
Neste caso, dirigir-se o mais rapida-
mente possível à Rede de Assistência
Fiat, procedendo no modo de funciona-
mento a gasolina.
ABASTECIMENTOS
18) 19)
LPG
Capacidade máxima reabastecível
(incluindo a reserva): 42 litros. O valor
tem já em conta o limite de 80% de
enchimento do depósito e do residual
de líquido necessário para a regular
sucção e o abastecimento máximo
admitido. Para além disso, este valor
pode apresentar, em diferentes
abastecimentos, ligeiras variações
causadas por diferenças entre as
pressões de fornecimento das bombas
em rede, bombas com características
diferentes de fornecimento/bloqueio,
depósito não totalmente em reserva.
ATENÇÃO Para evitar ter indicações
incongruentes pelo indicador de
combustível LPG no painel de
instrumentos, sugere-se efetuar
abastecimentos não inferiores a 10
litros.
AVISO
33)Relembramos que em alguns países
(Itália incluída) subsistem restrições, por
normas em vigor, ao estacionamento/
recolha de veículos autoalimentados com
gás que tenham densidade superior à do
ar; o LPG está dentro desta última
categoria.34)Caso se sinta cheiro de gás, passar do
funcionamento a LPG para o
funcionamento a gasolina e dirigir-se
imediatamente à Rede de Assistência Fiat
para a realização dos controlos capazes de
excluir defeitos do sistema.
ATENÇÃO
12)O veículo está equipado com um
sistema de injeção gasosa de LPG
estudado especificamente para o veículo:
por isso, é absolutamente proibido
modificar a configuração do sistema ou
dos respetivos componentes. A utilização
de outros componentes ou materiais pode
provocar avarias e reduzir a segurança;
portanto, em caso de avarias, dirigir-se à
Rede de Assistência Fiat. Ao rebocar ou
levantar o veículo, para evitar danificar as
partes do sistema a gás, é necessário ter
em consideração as indicações no Manual
de Uso e Manutenção no parágrafo
"Reboque do veículo".
13)As temperaturas extremas de
funcionamento do sistema estão
compreendidas entre -20°C e 100°C.71PGL00029
47

14)No caso de pintura no forno, o
depósito de LPG deve ser removido do
veículo e posteriormente remontado a
cargo da Rede de Assistência Fiat. Apesar
do sistema LPG estar equipado com
numerosos sistemas de segurança,
sempre que o veículo for mantido inactivo
durante um longo período de tempo ou
movimentado em circunstâncias de
emergência devido a avarias ou acidentes,
aconselha-se a respeitar o seguinte
procedimento: desapertar os dispositivos
de fxação da tampa do depósito de LPG e,
de seguida, removê-lo. Fechar a torneira
do LPG rodando o aro no sentido dos
ponteiros do relógio (consultar a opção
"Segurança passiva/segurança activa"). De
seguida, voltar a montar a tampa e apertar
novamente os dispositivos de fixação.
15)No momento do pedido de comutação
ouve-se um ruído metálico proveniente das
válvulas para a colocação do circuito sob
pressão. Para as lógicas de comutação
supracitadas, é de todo normal que haja
um atraso entre o tiquetaquear da válvula e
o apagamento da indicação no quadro de
instrumentos.
16)Não efetuar a comutação entre os dois
modos de funcionamento durante o
arranque do motor.
17)Em condições de utilização específicas,
como arranque e funcionamento a baixa
temperatura ambiente ou fornecimento de
LPG com baixo conteúdo de Propano, o
sistema pode comutar temporariamente
para o funcionamento a gasolina, sem
assinalar visualmente no quadro de
instrumentos a comutação efectiva.Em caso de níveis reduzidos de LPG no
depósito ou pedido de prestações
elevadas (ex.: em fase de ultrapassagem,
veículo em plena carga, superação de
inclinações importantes), o sistema pode
comutar automaticamente para o
funcionamento a gasolina para garantir a
distribuição de potência do motor
necessária; nesse caso, a efetiva
comutação é assinalada pelo acendimento
da luz avisadora verde
no quadro de
instrumentos. Quando cessam as
condições acima descritas, o sistema
regressa automaticamente ao modo de
funcionamento a LPG e a luz avisadora
verde
apaga-se. Para satisfazer a
comutação automática acima descrita,
certificar-se de que no depósito da
gasolina está sempre presente uma
quantidade suficiente de combustível.
18)É absolutamente proibida a utilização
de qualquer tipo de aditivo ao LPG.
Periodicamente (pelo menos uma vez a
cada seis meses), é aconselhável deixar
esgotar o LPG contido no depósito e, no
primeiro abastecimento, certificar-se de
que não ultrapassa a capacidade máxima
prevista de 42 litros (incluindo a reserva)
(com a tolerância de 1 litros em excesso).
Caso seja detectado um valor superior a
42 litros (incluindo a reserva), é necessário
dirigir-se imediatamente à Rede de
Assistência Fiat.
19)Utilizar unicamente LPG para
autotracção.
ACTIVE GRILLE
SHUTTER
(se presente)
Este veículo pode estar equipado com
Active Grille Shutter, um sistema
automático com aletas móveis,
aplicado à frente do módulo de
refrigeração, cuja movimentação
automática de abertura/fecho
destina-se a melhorar a eficiência e a
aerodinâmica do veículo e,
consequentemente, reduzir os
consumos, mantendo ainda assim as
condições de temperatura de
funcionamento do motor ótimas.
Quando é necessário um maior fluxo de
ar de refrigeração (por exemplo, ao
conduzir na cidade), as aletas
permanecem abertas, enquanto
quando a temperatura está baixa ou o
fluxo de ar é suficiente (por exemplo,
em autoestrada), a grelha é fechada.
Em caso de avaria, no quadro de ins-
trumentos acende-se a luz avisadora
.
48
CONHECIMENTO DO VEÍCULO

FUNÇÃO ECO
(se presente)
Para ativar a função, premir o botão
ECO fig. 72.
A função ECO atua apenas no modo
automático e direciona as lógicas de
mudança para uma condução centrada
na otimização dos consumos de
combustível.
Quando a função é ativada, no botão
acende-se o respetivo LED. Esta
função permanece memorizada pelo
que, no próximo arranque do motor, o
sistema mantém a configuração
anterior à última desativação do motor.
Para desligar a função e restabelecer a
selecção de condução normal, carregar
novamente no botão ECO.
ATENÇÃO Em caso de desmontagem/
montagem da bateria, a função ECO é
desativada, restabelecendo as
definições de condução normal.
ATENÇÃO Para versões equipadas
com Adaptive Cruise Control (ACC), a
função ECO também atua na
capacidade de reação em aceleração
do próprio Adaptive Cruise Control.
Caso se pretenda um comportamento
mais rápido, é possível desativar a
função ECO ou carregar no pedal do
acelerador. Neste último caso, ao soltar
o pedal, o normal funcionamento do
Adaptive Cruise Control será
restabelecido.
72P2000155
49

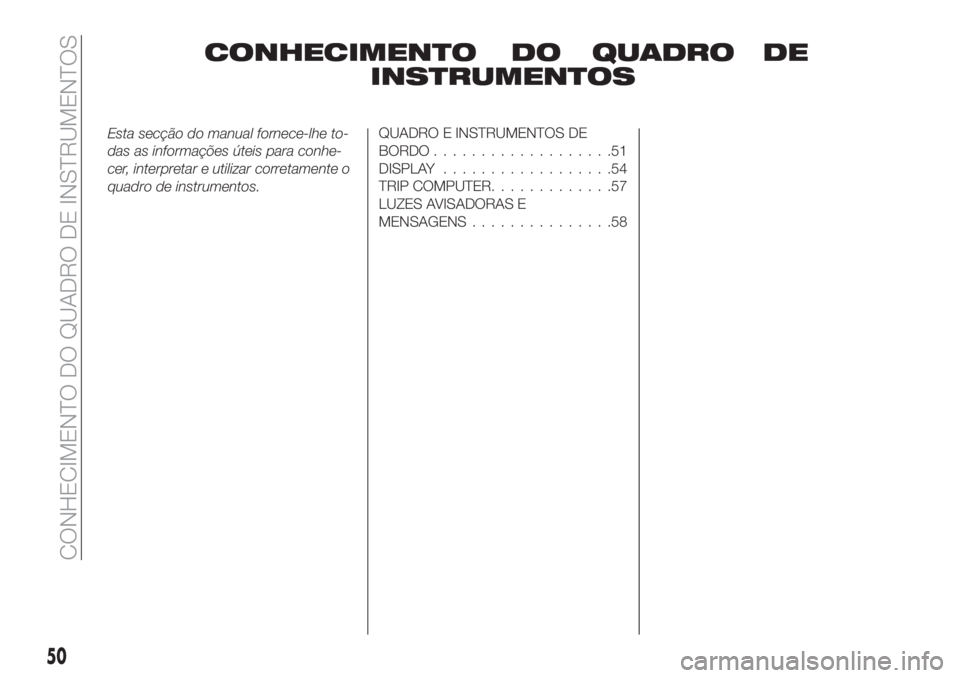

Esta secção do manual fornece-lhe to-
das as informações úteis para conhe-
cer, interpretar e utilizar corretamente o
quadro de instrumentos.
50
CONHECIMENTO DO QUADRO DE INSTRUMENTOS
CONHECIMENTO DO QUADRO DE
INSTRUMENTOS
QUADRO E INSTRUMENTOS DE
BORDO...................51
DISPLAY..................54
TRIP COMPUTER.............57
LUZES AVISADORAS E
MENSAGENS...............58

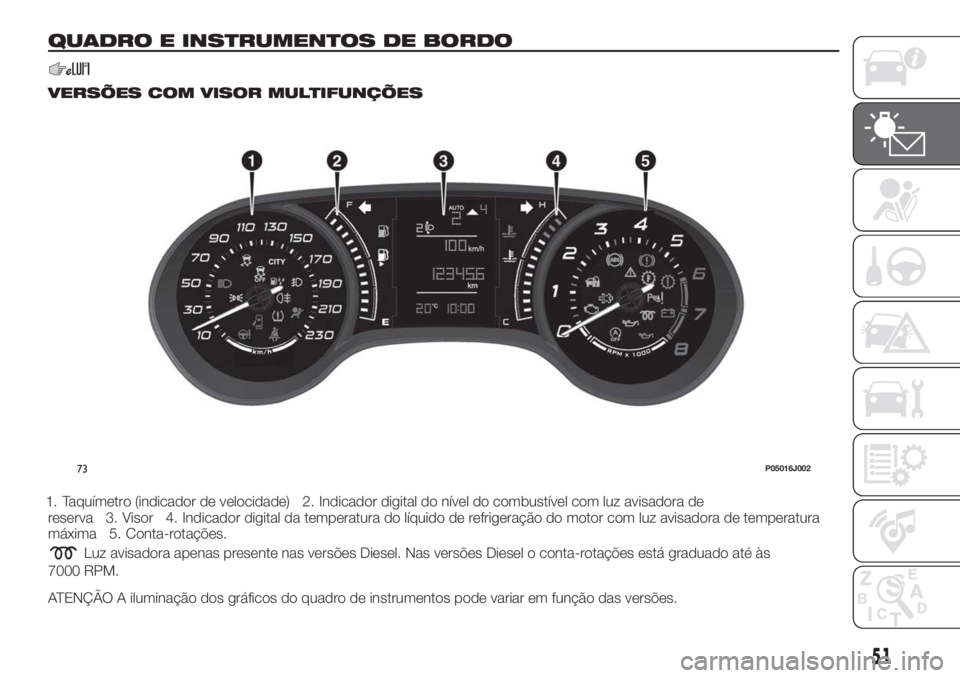

QUADRO E INSTRUMENTOS DE BORDO
VERSÕES COM VISOR MULTIFUNÇÕES
1. Taquímetro (indicador de velocidade) 2. Indicador digital do nível do combustível com luz avisadora de
reserva 3. Visor 4. Indicador digital da temperatura do líquido de refrigeração do motor com luz avisadora de temperatura
máxima 5. Conta-rotações.
Luz avisadora apenas presente nas versões Diesel. Nas versões Diesel o conta-rotações está graduado até às
7000 RPM.
ATENÇÃO A iluminação dos gráficos do quadro de instrumentos pode variar em função das versões.
73P05016J002
51

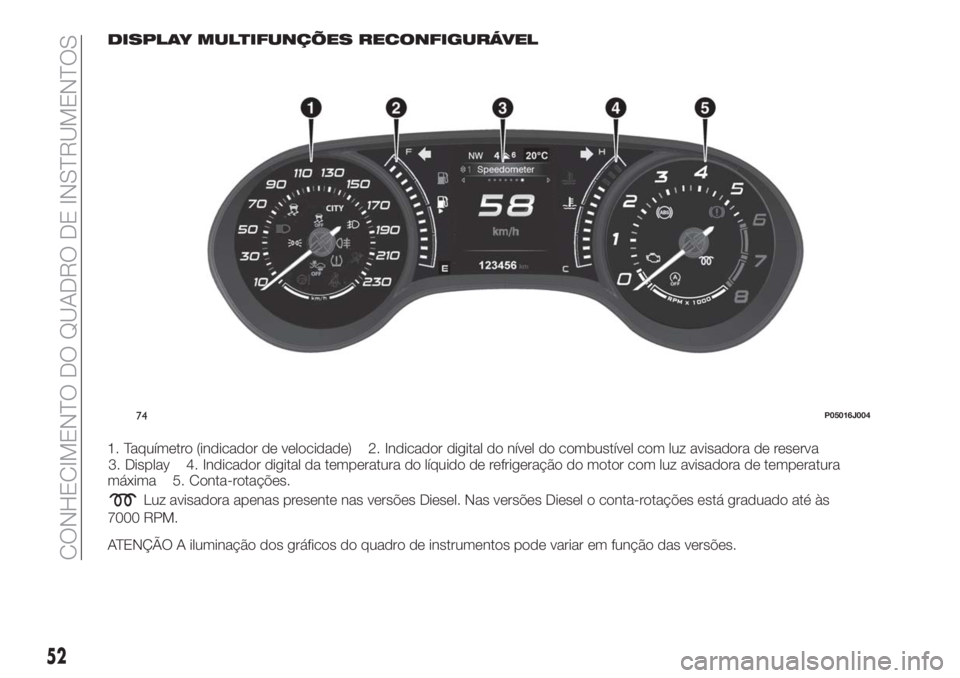

DISPLAY MULTIFUNÇÕES RECONFIGURÁVEL
1. Taquímetro (indicador de velocidade) 2. Indicador digital do nível do combustível com luz avisadora de reserva
3. Display 4. Indicador digital da temperatura do líquido de refrigeração do motor com luz avisadora de temperatura
máxima 5. Conta-rotações.
Luz avisadora apenas presente nas versões Diesel. Nas versões Diesel o conta-rotações está graduado até às
7000 RPM.
ATENÇÃO A iluminação dos gráficos do quadro de instrumentos pode variar em função das versões.
74P05016J004
52
CONHECIMENTO DO QUADRO DE INSTRUMENTOS

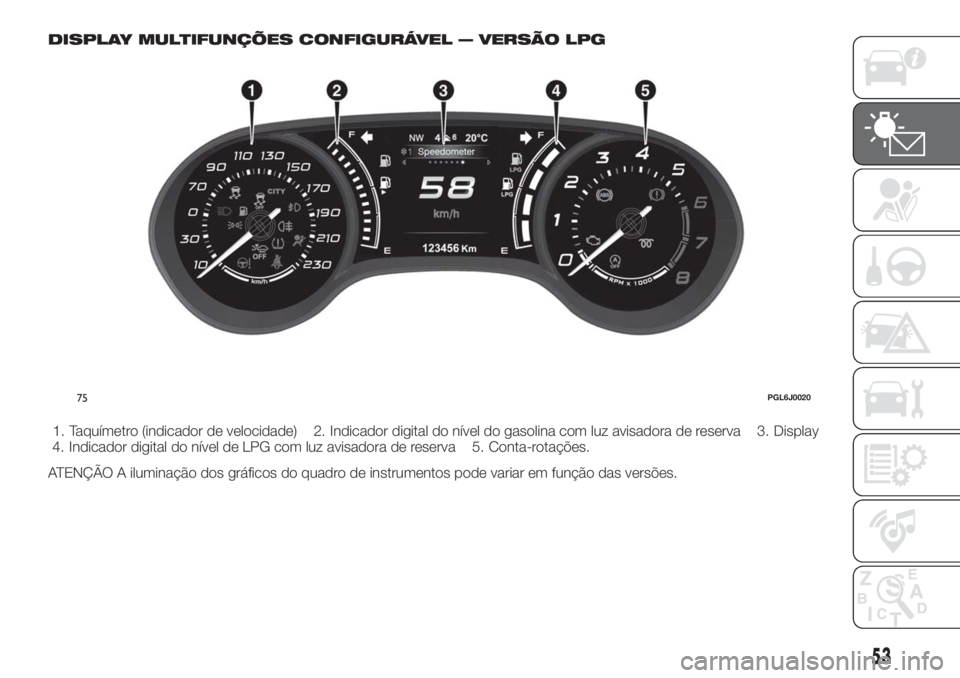

DISPLAY MULTIFUNÇÕES CONFIGURÁVEL — VERSÃO LPG
1. Taquímetro (indicador de velocidade) 2. Indicador digital do nível do gasolina com luz avisadora de reserva 3. Display
4. Indicador digital do nível de LPG com luz avisadora de reserva 5. Conta-rotações.
ATENÇÃO A iluminação dos gráficos do quadro de instrumentos pode variar em função das versões.
75PGL6J0020
53

DISPLAY
DESCRIÇÃO
O veículo está equipado com display,
capaz de oferecer informações úteis ao
condutor durante a condução do
veículo.
Com o dispositivo de arranque na
posição STOP, com a abertura/fecho
de uma porta, o display activa-se
mostrando durante alguns segundos a
hora e os quilómetros totais (ou milhas)
percorridos.
GEAR SHIFT INDICATOR
O sistema Gear Shift Indicator (GSI)
sugere ao condutor o momento no qual
efetuar uma mudança de velocidade
através de uma indicação 2 fig. 76 para
versões com display multifunções ou 4
fig. 77 para versões com display
multifunções reconfigurável) no display
do quadro de instrumentos.
Através do GSI o condutor é avisado
que a passagem para outra mudança
permitiria uma poupança em termos de
consumos.
Quando no display aparece o símbolo
, o G.S.I. sugere passar para uma
velocidade com relação superior e
quando aparece o símbolo
,o
G.S.I. sugere passar para uma
velocidade com relação inferior.A indicação permanece visualizada no
display até que seja efectuada uma
mudança de velocidade ou até as
condições de condução entrarem num
perfil de missão tal que não é
necessária uma mudança de
velocidade para optimizar os
consumos.
Em algumas versões, ao lado do
símbolo
ou, também são
apresentadas a velocidade engatada e
a sugerida.
Além disso, é possível visualizar os
ícones
ou, quando o GSI
sugere passar para uma velocidade
duas vezes superior ou inferior à
engatada. Nestas versões, quando as
condições de condução não exigem
uma mudança de velocidade para
otimizar os consumos, o sistema exibe
apenas a indicação da velocidade
engatada.
Durante a mudança de velocidade, a
indicação da velocidade engatada e a
sugestão de mudança de velocidade
desaparecem temporariamente do
display para reaparecerem uma vez
concluída a mudança de velocidade.
VISOR MULTIFUNÇÕES
No display fig. 76 são visualizadas as
seguintes informações:
1: Posição de focagem dos faróis
(somente com as luzes de médios
acesas)
2: Indicação de sugestão de
mudança de velocidade (GSI)
3: Indicação de mudança engatada
4: Hora
5: Temperatura externa (para
versões/mercados, se previsto)
6: Conta-quilómetros (apresentação
dos quilómetros/milhas percorridos)
7605036J0001EM
54
CONHECIMENTO DO QUADRO DE INSTRUMENTOS
