2018 FIAT TIPO 5DOORS STATION WAGON Manual de Uso e Manutenção (in Portuguese)

JANTES E PNEUS FORNECIDOS
188)
Jantes em liga ou em aço estampado. Pneus Tubeless de carcaça radial.
No Documento Único Automóvel estão também indicados todos os pneus homologados.
ATENÇÃO No caso de eventuais discordâncias entre "Livro de uso e manutenção" e "Documento Único Automóvel", conside-
rar apenas as indicações neste último. Para a segurança da marcha, é indispensável que o veículo esteja equipado com pneus
da mesma marca e do mesmo tipo em todas as rodas.
ATENÇÃO Com pneus Tubeless não utilize câmaras de ar.
Versões Jantes Pneus fornecidos Roda sobresselente(*)
1.4 16V
95 CV/
1.3 Multijet
95 CV6J X 15 H2 ET38 195/65 R15 91H 195/65 R15 91H
6,5J X 16 H2 ET39
205/55 R16 91H(**)205/55 R16 91H
7J X 17 H2 ET41
225/45 R17 91V
(**)205/55 R16 91H
189)
1.4 T-jet
120 CV/
1.6 E.TorQ6J X 15 H2 ET38
(***)195/65 R15 91H(***)195/65 R15 91H(***)
6,5J X 16 H2 ET39
205/55 R16 91H(**)205/55 R16 91H
7J X 17 H2 ET41
225/45 R17 91V
(**)205/55 R16 91H
189)
7,5J X 18 H2 ET44
225/40 R18 92W XL GoodYear(****)205/55 R16 91H
189)
(*) Para versões TIPO 5DOOR, em alternativa à roda sobresselente, é possível solicitar a roda fina de 135/70 R16.
(**) Para versões/mercados onde previsto, estão disponíveis como opcionais os pneus da mesma dimensão M+S Goodyear Vector 4Seasons Gen-2 ou
equivalentes
(***) Para versões TIPO 5DOOR
(****) Para versões/mercados, se previsto. Em alternativa, podem ser utilizados pneus capazes de garantir prestações equivalentes.
223

Versões Jantes Pneus fornecidos Roda sobresselente(*)
1.4 T-jet 120 CV
LPG6,5J X 16 H2 ET39
205/55 R16 91H
(**)—
7J X 17 H2 ET41
225/45 R17 91V
(**)—
7,5J X 18 H2 ET44
225/40 R18 92W XL GoodYear
(****)—
1.6 Multijet
120 CV/
1.6 Multijet
115 CV
(*****)
6J X 15 H2 ET38 195/65 R15 91H 195/65 R15 91H
6,5J X 16 H2 ET39
205/55 R16 91H
(**)205/55 R16 91H
7J X 17 H2 ET41
225/45 R17 91V
(**)205/55 R16 91H
189)
7,5J X 18 H2 ET44
225/40 R18 92W XL GoodYear(****)205/55 R16 91H
189)
1.6 Multijet
120 CV
ECO/1.6 Multijet
115 CV ECO
(*****)
6,5J X 16 H2 ET39205/55 R16 91H Goodyear
EfficientGrip Performance(**) (****)205/55 R16 91H Goodyear
EfficientGrip Performance(****)
(*) Para versões TIPO 5DOOR, em alternativa à roda sobresselente, é possível solicitar a roda fina de 135/70 R16.
(**) Para versões/mercados onde previsto, estão disponíveis como opcionais os pneus da mesma dimensão M+S Goodyear Vector 4Seasons Gen-2 ou
equivalentes
(****) Para versões/mercados, se previsto. Em alternativa, podem ser utilizados pneus capazes de garantir prestações equivalentes.
(*****) Versões para mercados específicos
(*****) Versões para mercados específicos
NOTA Nas versões equipadas com pneus 195/65 R15 e 205/55 R16 podem ser montadas correntes para a neve de dimen-
sões reduzidas com saliência máxima além do perfil do pneu iguala9mm.
NOTA Nas versões equipadas com pneus 225/45 R17 podem ser montadas correntes para a neve de dimensões reduzidas
com saliência máxima além do perfil do pneu iguala7mm.
NOTA O pneu 225/40 R18 92W XL não é passível de correntes.
224
DADOS TÉCNICOS

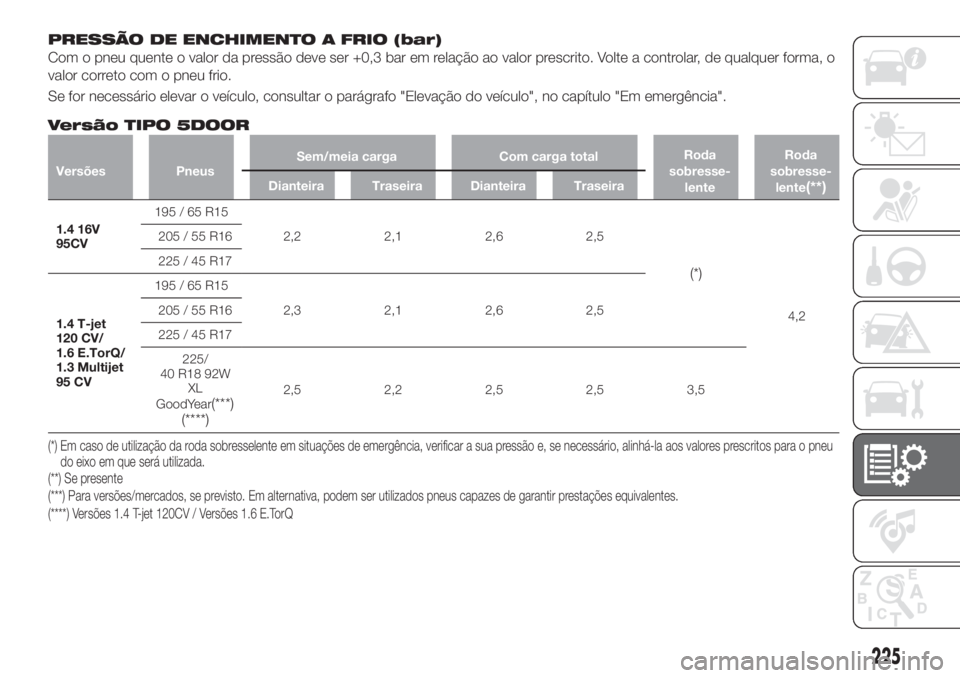

PRESSÃO DE ENCHIMENTO A FRIO (bar)
Com o pneu quente o valor da pressão deve ser +0,3 bar em relação ao valor prescrito. Volte a controlar, de qualquer forma, o
valor correto com o pneu frio.
Se for necessário elevar o veículo, consultar o parágrafo "Elevação do veículo", no capítulo "Em emergência".
Versão TIPO 5DOOR
Versões PneusSem/meia carga Com carga totalRoda
sobresse-
lenteRoda
sobresse-
lente(**)Dianteira Traseira Dianteira Traseira
1.4 16V
95CV195 / 65 R15
2,2 2,1 2,6 2,5
(*)
4,2 205 / 55 R16
225 / 45 R17
1.4 T-jet
120 CV/
1.6 E.TorQ/
1.3 Multijet
95 CV195 / 65 R15
2,3 2,1 2,6 2,5 205 / 55 R16
225 / 45 R17
225/
40 R18 92W
XL
GoodYear
(***)
(****)2,5 2,2 2,5 2,5 3,5
225
(**) Se presente (*) Em caso de utilização da roda sobresselente em situações de emergência, verificar a sua pressão e, se necessário, alinhá-la aos valores prescritos para o pneu
do eixo em que será utilizada.
(***) Para versões/mercados, se previsto. Em alternativa, podem ser utilizados pneus capazes de garantir prestações equivalentes.
(****) Versões 1.4 T-jet 120CV / Versões 1.6 E.TorQ

Versões PneusSem/meia carga Com carga totalRoda
sobresse-
lenteRoda
sobresse-
lente(**)Dianteira Traseira Dianteira Traseira
1.4 T-jet
120 CV LPG205 / 55 R16
2,3 2,1 2,6
2,5 — — 225 / 45 R17
225/
40 R18 92W
XL GoodYear
(***)
2,5 2,2 2,5
1.6 Multijet
120 CV/
1.6 Multijet
115 CV
(*****)
195 / 65 R15
2,4 2,1 2,6 2,5
(*)
4,2 205 / 55 R16
225 / 45 R17
225/
40 R18 92W
XL GoodYear(***)
2,5 2,2 2,5 2,5 3,5
1.6 Multijet
120 CV
ECO/
1.6 Multijet
115 CV ECO
(*****)
205/
55R16 91H
Goodyear
EfficientGrip
Performance
(***)
2,8 2,5 2,6 2,5(*)
226
DADOS TÉCNICOS
(**) Se presente
(***) Para versões/mercados, se previsto. Em alternativa, podem ser utilizados pneus capazes de garantir prestações equivalentes.
(*****) Versões para mercados específicos (*) Em caso de utilização da roda sobresselente em situações de emergência, verificar a sua pressão e, se necessário, alinhá-la aos valores prescritos para o pneu
do eixo em que será utilizada.

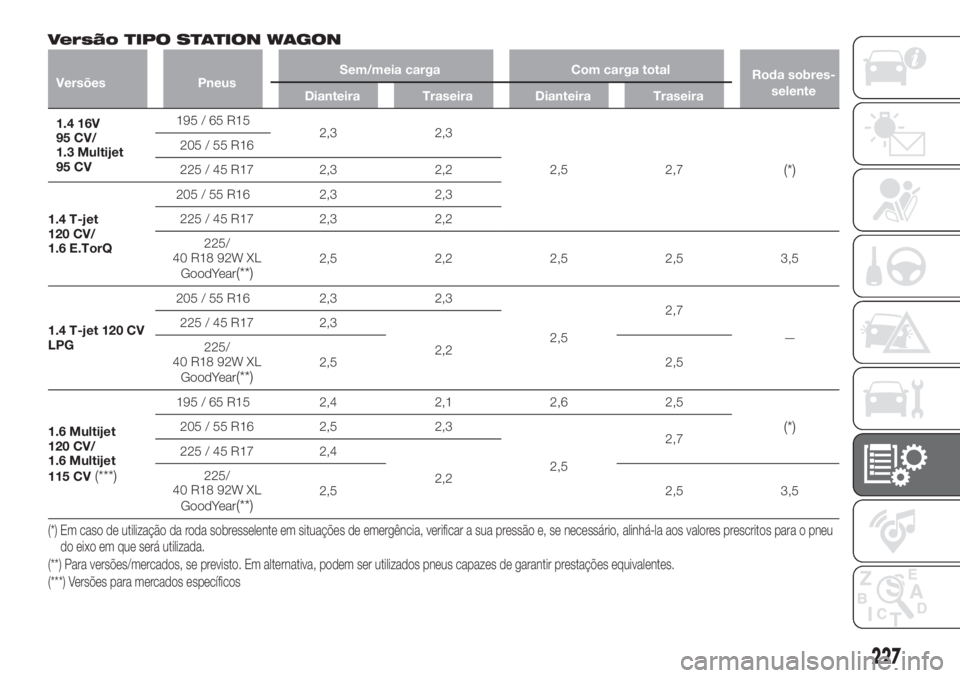

Versão TIPO STATION WAGON
Versões PneusSem/meia carga Com carga total
Roda sobres-
selente
Dianteira Traseira Dianteira Traseira
1.4 16V
95 CV/
1.3 Multijet
95 CV195 / 65 R15
2,3 2,3
2,5 2,7
(*)
205 / 55 R16
225 / 45 R17 2,3 2,2
1.4 T-jet
120 CV/
1.6 E.TorQ205 / 55 R16 2,3 2,3
225 / 45 R17 2,3 2,2
225/
40 R18 92W XL
GoodYear
(**)2,5 2,2 2,5 2,5 3,5
1.4 T-jet 120 CV
LPG205 / 55 R16 2,3 2,3
2,52,7
— 225 / 45 R17 2,3
2,2 225/
40 R18 92W XL
GoodYear
(**)2,5 2,5
1.6 Multijet
120 CV/
1.6 Multijet
115 CV
(***)
195 / 65 R15 2,4 2,1 2,6 2,5
(*)205 / 55 R16 2,5 2,3
2,52,7
225 / 45 R17 2,4
2,2 225/
40 R18 92W XL
GoodYear
(**)2,5 2,5 3,5
(*) Em caso de utilização da roda sobresselente em situações de emergência, verificar a sua pressão e, se necessário, alinhá-la aos valores prescritos para o pneu
do eixo em que será utilizada.
(**) Para versões/mercados, se previsto. Em alternativa, podem ser utilizados pneus capazes de garantir prestações equivalentes.
(***) Versões para mercados específicos
227

Versões PneusSem/meia carga Com carga total
Roda sobres-
selente
Dianteira Traseira Dianteira Traseira
1.6 Multijet
120 CV
ECO/
1.6 Multijet
115 CV ECO
(***)
205/55R16 91H
Goodyear
EfficientGrip
Performance
(**)
2,8 2,5 2,5 2,7(*)
AVISO
187)A velocidade máxima do pneu para a neve com a indicação “Q” não deve superar os 160 km/h; com a indicação “T” não deve superar
os 190 km/h; com a indicação "H" não deve superar os 210 km/h; respeitando sempre as normas vigentes do Código da Estrada.
188)Caso sejam utilizados pneus de Inverno com índice de velocidade inferior ao indicado no Documento Único Automóvel, não superar a
velocidade máxima correspondente ao índice de velocidade utilizado.
228
DADOS TÉCNICOS
189)Caso o veículo seja dotado de roda sobresselente de dimensões inferiores às de utilização normal (com pneus de 17” e 18” é fornecida
uma roda sobresselente de 16”) ou de roda fina, cumprir as indicações seguintes. A roda fina fornecida (para versões/mercados, onde
previsto) é específica para o veículo; não a utilizar num veículo de modelo diferente, nem utilizar rodas finas de outros modelos no veículo.
Essa roda fina ou roda sobresselente devem ser utilizadas apenas em caso de emergência. A sua utilização deve ser reduzida ao mínimo
indispensável e a velocidade não deve ultrapassar os 80 km/h. Na roda fina ou roda sobresselente encontra-se aplicado um autocolante cor
de laranja com os principais avisos acerca da utilização da roda e das respetivas limitações de utilização. O autocolante não deve de forma
alguma ser removido nem coberto. O autocolante apresenta as seguintes indicações em quatro idiomas: “Atenção! Apenas para uso
temporário! 80 km/h máx.! Substituir assim que possível pela roda de serviço padrão. Não cobrir esta indicação”. Na roda fina ou roda
sobresselente nunca se deve aplicar nenhum tampão de roda. As características de condução do veículo, com a roda fina ou roda
sobresselente montada, são alteradas. Evitar acelerações e travagens violentas, viragens bruscas e curvas a grande velocidade. A duração
total da roda sobresselente é de cerca de 3000 km, após o que o pneu deve ser substituído por outro do mesmo tipo. Não instalar em caso
algum um pneu tradicional numa jante destinada à utilização como roda sobresselente. Solicitar a reparação e remontagem da roda
substituída o mais rapidamente possível. Não é permitido utilizar simultaneamente duas ou mais rodas finas ou rodas sobresselentes. Não
lubrificar as roscas dos parafusos antes de os montar: poderão desapertar-se espontaneamente.
(***) Versões para mercados específicos (**) Para versões/mercados, se previsto. Em alternativa, podem ser utilizados pneus capazes de garantir prestações equivalentes. (*) Em caso de utilização da roda sobresselente em situações de emergência, verificar a sua pressão e, se necessário, alinhá-la aos valores prescritos para o pneu
do eixo em que será utilizada.

DIMENSÕES

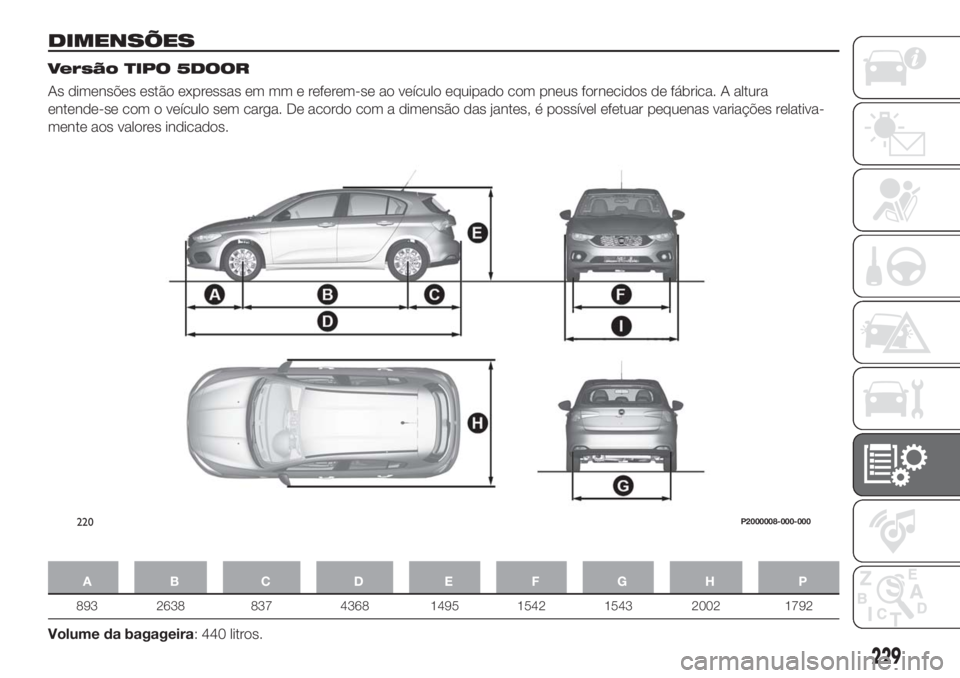

Versão TIPO 5DOOR
As dimensões estão expressas em mm e referem-se ao veículo equipado com pneus fornecidos de fábrica. A altura
entende-se com o veículo sem carga. De acordo com a dimensão das jantes, é possível efetuar pequenas variações relativa-
mente aos valores indicados.
AB C D EFGH P
893 2638 837 4368 1495 1542 1543 2002 1792
Volume da bagageira: 440 litros.
220P2000008-000-000
229

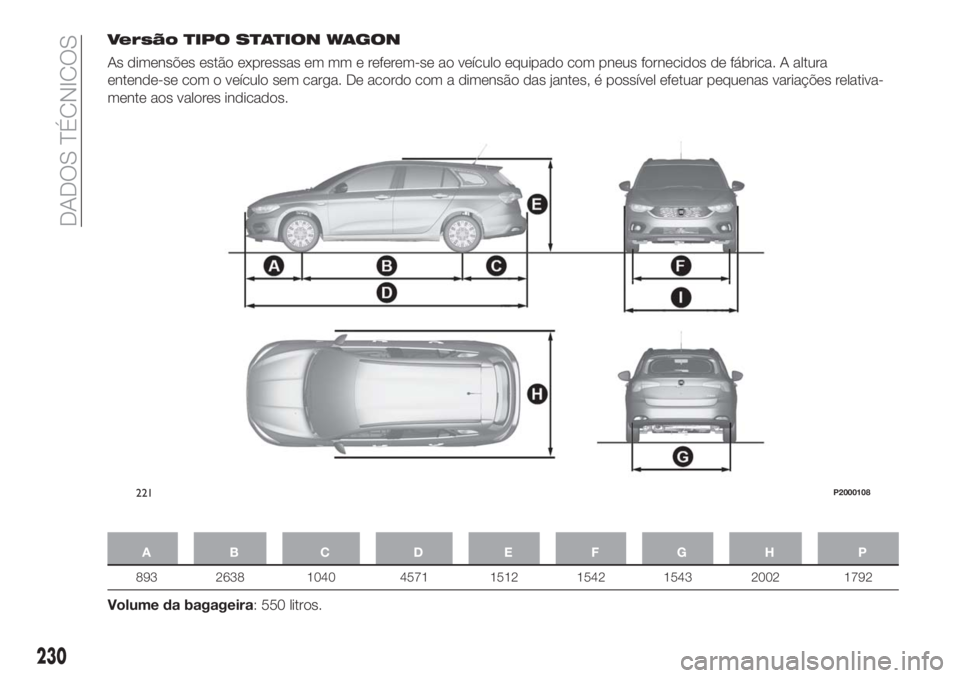

Versão TIPO STATION WAGON
As dimensões estão expressas em mm e referem-se ao veículo equipado com pneus fornecidos de fábrica. A altura
entende-se com o veículo sem carga. De acordo com a dimensão das jantes, é possível efetuar pequenas variações relativa-
mente aos valores indicados.
AB C D EFGH P
893 2638 1040 4571 1512 1542 1543 2002 1792
Volume da bagageira: 550 litros.
221P2000108
230
