2018 FIAT TIPO 5DOORS STATION WAGON Betriebsanleitung (in German)

LENKRADBEDIENTASTEN
Am Lenkrad befinden sich die Bedienelemente für die wichtigsten Funktionen des Systems, welche deren Steuerung
erleichtern. Die Aktivierung der gewählten Funktion ist in einigen Fällen von der Dauer des Tastendrucks (lang oder kurz)
abhängig; siehe Tabelle auf der nachfolgenden Seite.
22311026J0005EM
255

ZUSAMMENFASSENDE TABELLE DER LENKRADBEDIENUNGEN
Taste (für Versionen/
Märkte, wo vorgesehen)Interaktion
Annahme des eingehenden Telefonanrufs
Annahme des zweiten eingehenden Anrufs und Halten des laufenden Anrufs
Ablehnen des eingehenden Telefonanrufs
Beenden des laufenden Telefongesprächs
256
MULTIMEDIA

BEDIENELEMENTE HINTER DEM LENKRAD
Tasten Interaktion
Taste 1 (links neben dem Lenkrad)
Obere Taste
Kurzer Tastendruck: Suche des nächsten Radiosenders oder Anwahl des
nächsten USB-Titels.
Langer Tastendruck: Scannen der oberen Frequenzen bis zum Loslassen der
Taste/schnellen Vorlauf des USB-Titels.
Mittlere TasteBei jedem Tastendruck wird die Audio-Quelle geändert: AM, FM, USB, AUX (wo
vorgesehen). Es werden nur die verfügbaren Quellen angezeigt
Untere Taste
Kurzer Tastendruck: Suche des vorherigen Radiosenders oder Anwahl des
nächsten USB-Titels.
Langer Tastendruck: Scannen der unteren Frequenzen bis zum Loslassen der
Taste/schnellen Vorlauf des USB-Titels
Taste 2 (rechts neben dem Lenkrad)
Obere TasteLautstärke erhöhen
Kurzer Tastendruck: Schrittweise Erhöhung der Lautstärke
Langer Tastendruck: Schnelle Erhöhung der Lautstärke
Mittlere Taste Aktivieren/Deaktivieren der Funktion Mute
Untere TasteLautstärke verringern
Kurzer Tastendruck: Schrittweise Verringerung der Lautstärke
Langer Tastendruck: Schnelle Verringerung der Lautstärke
257

EINSCHALTEN/
AUSSCHALTEN DES
SYSTEMS
Das Autoradio wird durch kurzes
Drücken der Taste/des Knopfs
ein-/ausgeschaltet.
Die Taste/den Drehgriff im Uhrzeigersinn
drehen, um die Lautstärke zu erhöhen,
oder entgegen dem Uhrzeigersinn, um
sie zu verringern. Der elektronische
Lautstärkeregler kann
unterbrechungslos (360°) in beide
Richtungen gedreht werden (ohne
Anschlag).
RADIOMODUS (TUNER)
Das System ist mit folgenden Tunern
ausgestattet: AM, FM und DAB (für
Versionen/Märkte wo vorgesehen).
Wahl des Radio-Modus
Zum Aktivieren des Radiomodus die
Taste RADIO auf der Frontblende
drücken.
Wahl des Frequenzbereichs
Die verschiedenen Betriebsarten
können über die RADIO-Taste an der
Frontblende angewählt werden.
Anzeigen am Display
Nachdem der gewünschte Radiosender
ausgewählt worden ist, werden am
Display folgende Informationen
angezeigt (INFO-Modus aktiv):Im oberen Teil: Anzeige des
vorgewählten Radiosenders, der Uhrzeit
und der anderen aktiven
Radioeinstellungen.
Im mittleren Teil: Anzeige des
gegenwärtig angehörten Senders, der
Frequenz und der Radiotext-
Informationen (falls vorhanden).
Verzeichnis der FM-Sender
Die Taste/den Knopfs BROWSE/ENTER
drücken, um das vollständige
Verzeichnis der empfangbaren
FM-Sender anzuzeigen.
Speicherung der AM/FM-
Radiosender
Die Vorwahl ist in allen Modalitäten des
Systems möglich und für die
Einschaltung der einzelnen Sender sind
die Vorwahltasten1-2-3-4-5-6an der
Frontblende zu betätigen. Soll der
eingestellte Radiosender gespeichert
werden, muss die entsprechende Taste
des gewünschten Presets gedrückt
gehalten werden, bis ein akustisches
Signal zur Bestätigung ertönt.
Auswahl eines AM-/FM-
Radiosenders
Um den gewünschten Radiosender zu
suchen, die Tasten
oder
drücken oder den Drehknopf
„BROWSE/ENTER” drehen.Suche nach dem vorhergehenden/
nächsten Sender
Die Tasten
oderkurz
drücken: Nach Loslassen der Taste
wird der vorhergehende oder der
nächste Sender angezeigt.
Schnellsuche nach dem
vorhergehenden/nächsten Sender
Die Tasten
odergedrückt
halten, um einen Schnellsuchlauf zu
starten: Nach Loslassen der Taste wird
der erste empfangbare Sender
eingestellt.
MEDIA-MODUS
Interaktionsmodi im Zusammenhang
mit AUX-Betrieb (falls vorhanden),
USB-Betrieb.
Wahl der Audio-Quelle
Um unter den verfügbaren die
gewünschte Audioquelle auszuwählen:
AUX wo vorhanden) oder USB, die
TasteMEDIAdrücken.
Für die Auswahl und Wiedergabe von
Titeln auf der SD-Speicherkarte des
Mobiltelefons (sofern im Telefon
vorhanden), die Taste BROWSE ENTER
drücken, anschließend „Ordner“ und
„Card“ auswählen.
ZUR BEACHTUNG Einige multimediale
Geräte für die Musikwiedergabe
könnten u.U. nicht mit dem
Uconnect™-System kompatibel sein.
258
MULTIMEDIA

Titelwechsel (nächster/
vorhergehender)
Die grafische Taste
kurz drücken
um den nächsten Titel abzuspielen,
oder die grafische Taste
drücken,
um zum Beginn des gewählten Titels
zurückzukehren oder - wenn die
Wiedergabe des Titels seit weniger als
3 Sekunden begonnen hat - um zum
Anfang des vorhergehenden Titels
zurückzukehren.
Schneller Vor-/Rücklauf der Titel
Die grafische Taste
drücken und
gedrückt halten, um den gewählten
Titel schnell vorlaufen zu lassen, bzw.
die Taste
gedrückt halten, um den
Titel schnell rücklaufen zu lassen.
Titelwahl (Durchsuchen)
Mit dieser Funktion können die auf dem
aktiven Audioträger gespeicherten Titel
durchlaufen und gewählt werden. Die
Wahlmöglichkeiten hängen vom
angeschlossenen Gerät ab. So kann
beispielsweise auf einer USB-
Vorrichtung mit der Taste oder dem Griff
BROWSE ENTER das Verzeichnis der
Interpreten, der Musikarten und der
Alben auf der Vorrichtung
durchgeblättert werden kann, je
nachdem, welche Informationen
gespeichert wurden.Für jede alphabetische Liste ermöglicht
die TasteA-B-Cauf der Frontblende
das schnelle Erreichen des
gewünschten Buchstabens der Liste
entlang.
ANMERKUNG HINWEIS Diese Taste
kann für einigeApple®
Geräte
deaktiviert werden.
Die Taste BROWSE/ENTER betätigen,
um diese Funktion für die
Wiedergabequelle zu aktivieren. Die
Taste/den Drehgriff BROWSE/ENTER
drehen, um die gewünschte Kategorie
auszuwählen, und dann die Taste/den
Drehgriff drücken, um die Wahl zu
bestätigen. Die grafische Taste
drücken, wenn die Funktion
annulliert werden soll.
ANMERKUNG Mit der Taste BROWSE
ENTER ist kein Navigieren auf einem
AUX-Datenträger möglich (falls
vorhanden).
Titelinformationsanzeige
Die TasteINFOdrücken, um die
gezeigten Informationen während der
Wiedergabe anzuzeigen (Interpret,
Alben, Musikart, Name, Ordner,
Dateiname). Die Taste
betätigen,
um die Bildschirmseite zu verlassen.
Zufällige Titelwiedergabe
Die Taste
drücken, um die auf dem
USB gespeicherten Titel in zufälligerReihenfolge abzuspielen. Bei einem
zweiten Druck wird die Funktion
deaktiviert.
Wiederholung des Titels
Um den Titel noch einmal abzuspielen,
die Taste
betätigen. Bei einem
zweiten Druck wird die Funktion
deaktiviert.
USB-QUELLE
Um den USB-Modus zu aktivieren, ein
entsprechendes USB-Gerät an der
USB -Buchse im Fahrzeug anschließen.
Wird ein USB-Audioträger bei
eingeschaltetem System eingesteckt,
beginnt dieser mit der Wiedergabe der
darauf gespeicherten Titel.
ZUR BEACHTUNG Beim Anschluss
eines USB-Geräts am USB-Port immer
darauf achten, dass hierdurch die
Bewegungen des Handbremshebels
nicht beeinträchtigt werden.
ZUR BEACHTUNG Nach der
Verwendung des USB-
Ladeanschlusses wird empfohlen, das
Gerät (Smartphone) zu trennen, indem
immer zuerst das Kabel aus dem
Fahrzeuganschluss abgezogen wird
und nie aus dem Gerät Abb. 224. Lose
oder nicht korrekt abgezogene Kabel
können die Ladefunktion und/oder den
Zustand des USB-Anschlusses
beeinträchtigen
259

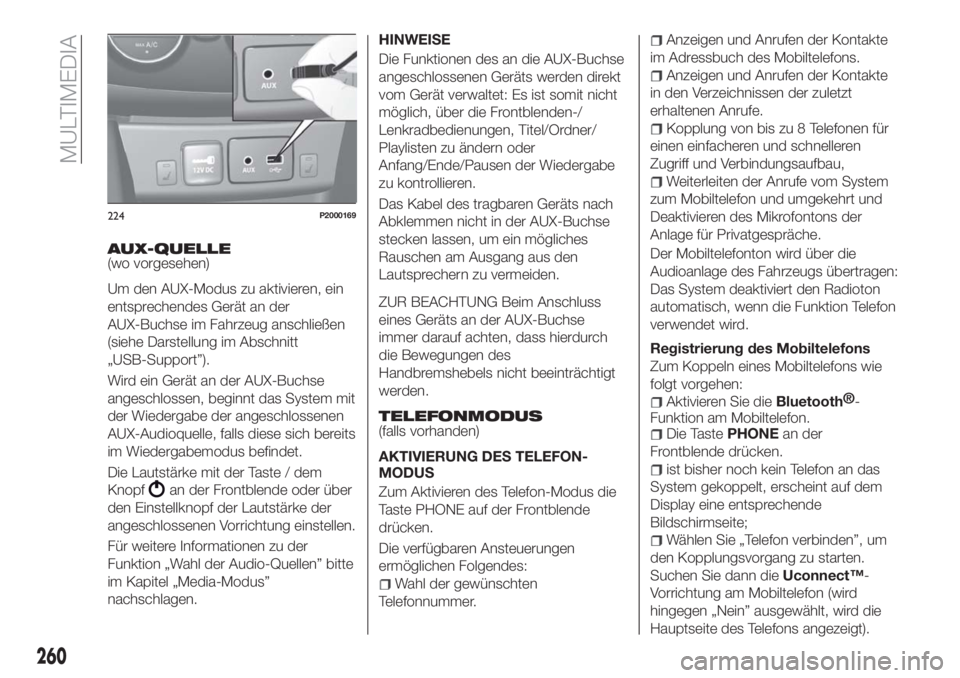

AUX-QUELLE(wo vorgesehen)
Um den AUX-Modus zu aktivieren, ein
entsprechendes Gerät an der
AUX-Buchse im Fahrzeug anschließen
(siehe Darstellung im Abschnitt
„USB-Support”).
Wird ein Gerät an der AUX-Buchse
angeschlossen, beginnt das System mit
der Wiedergabe der angeschlossenen
AUX-Audioquelle, falls diese sich bereits
im Wiedergabemodus befindet.
Die Lautstärke mit der Taste / dem
Knopf
an der Frontblende oder über
den Einstellknopf der Lautstärke der
angeschlossenen Vorrichtung einstellen.
Für weitere Informationen zu der
Funktion „Wahl der Audio-Quellen” bitte
im Kapitel „Media-Modus”
nachschlagen.HINWEISE
Die Funktionen des an die AUX-Buchse
angeschlossenen Geräts werden direkt
vom Gerät verwaltet: Es ist somit nicht
möglich, über die Frontblenden-/
Lenkradbedienungen, Titel/Ordner/
Playlisten zu ändern oder
Anfang/Ende/Pausen der Wiedergabe
zu kontrollieren.
Das Kabel des tragbaren Geräts nach
Abklemmen nicht in der AUX-Buchse
stecken lassen, um ein mögliches
Rauschen am Ausgang aus den
Lautsprechern zu vermeiden.
ZUR BEACHTUNG Beim Anschluss
eines Geräts an der AUX-Buchse
immer darauf achten, dass hierdurch
die Bewegungen des
Handbremshebels nicht beeinträchtigt
werden.
TELEFONMODUS
(falls vorhanden)
AKTIVIERUNG DES TELEFON-
MODUS
Zum Aktivieren des Telefon-Modus die
Taste PHONE auf der Frontblende
drücken.
Die verfügbaren Ansteuerungen
ermöglichen Folgendes:
Wahl der gewünschten
Telefonnummer.
Anzeigen und Anrufen der Kontakte
im Adressbuch des Mobiltelefons.
Anzeigen und Anrufen der Kontakte
in den Verzeichnissen der zuletzt
erhaltenen Anrufe.
Kopplung von bis zu 8 Telefonen für
einen einfacheren und schnelleren
Zugriff und Verbindungsaufbau,
Weiterleiten der Anrufe vom System
zum Mobiltelefon und umgekehrt und
Deaktivieren des Mikrofontons der
Anlage für Privatgespräche.
Der Mobiltelefonton wird über die
Audioanlage des Fahrzeugs übertragen:
Das System deaktiviert den Radioton
automatisch, wenn die Funktion Telefon
verwendet wird.
Registrierung des Mobiltelefons
Zum Koppeln eines Mobiltelefons wie
folgt vorgehen:
Aktivieren Sie dieBluetooth®
-
Funktion am Mobiltelefon.
Die TastePHONEan der
Frontblende drücken.
ist bisher noch kein Telefon an das
System gekoppelt, erscheint auf dem
Display eine entsprechende
Bildschirmseite;
Wählen Sie „Telefon verbinden”, um
den Kopplungsvorgang zu starten.
Suchen Sie dann dieUconnect™-
Vorrichtung am Mobiltelefon (wird
hingegen „Nein” ausgewählt, wird die
Hauptseite des Telefons angezeigt).
224P2000169
260
MULTIMEDIA

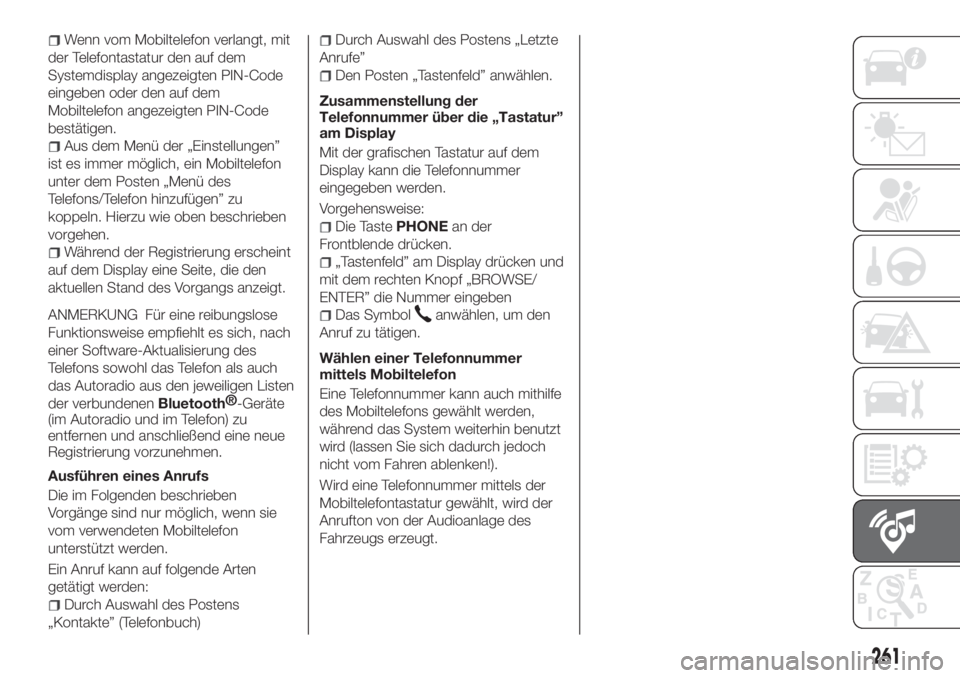

Wenn vom Mobiltelefon verlangt, mit
der Telefontastatur den auf dem
Systemdisplay angezeigten PIN-Code
eingeben oder den auf dem
Mobiltelefon angezeigten PIN-Code
bestätigen.
Aus dem Menü der „Einstellungen”
ist es immer möglich, ein Mobiltelefon
unter dem Posten „Menü des
Telefons/Telefon hinzufügen” zu
koppeln. Hierzu wie oben beschrieben
vorgehen.
Während der Registrierung erscheint
auf dem Display eine Seite, die den
aktuellen Stand des Vorgangs anzeigt.
ANMERKUNG Für eine reibungslose
Funktionsweise empfiehlt es sich, nach
einer Software-Aktualisierung des
Telefons sowohl das Telefon als auch
das Autoradio aus den jeweiligen Listen
der verbundenenBluetooth®
-Geräte
(im Autoradio und im Telefon) zu
entfernen und anschließend eine neue
Registrierung vorzunehmen.
Ausführen eines Anrufs
Die im Folgenden beschrieben
Vorgänge sind nur möglich, wenn sie
vom verwendeten Mobiltelefon
unterstützt werden.
Ein Anruf kann auf folgende Arten
getätigt werden:
Durch Auswahl des Postens
„Kontakte” (Telefonbuch)
Durch Auswahl des Postens „Letzte
Anrufe”
Den Posten „Tastenfeld” anwählen.
Zusammenstellung der
Telefonnummer über die „Tastatur”
am Display
Mit der grafischen Tastatur auf dem
Display kann die Telefonnummer
eingegeben werden.
Vorgehensweise:
Die TastePHONEan der
Frontblende drücken.
„Tastenfeld” am Display drücken und
mit dem rechten Knopf „BROWSE/
ENTER” die Nummer eingeben
Das Symbolanwählen, um den
Anruf zu tätigen.
Wählen einer Telefonnummer
mittels Mobiltelefon
Eine Telefonnummer kann auch mithilfe
des Mobiltelefons gewählt werden,
während das System weiterhin benutzt
wird (lassen Sie sich dadurch jedoch
nicht vom Fahren ablenken!).
Wird eine Telefonnummer mittels der
Mobiltelefontastatur gewählt, wird der
Anrufton von der Audioanlage des
Fahrzeugs erzeugt.
261

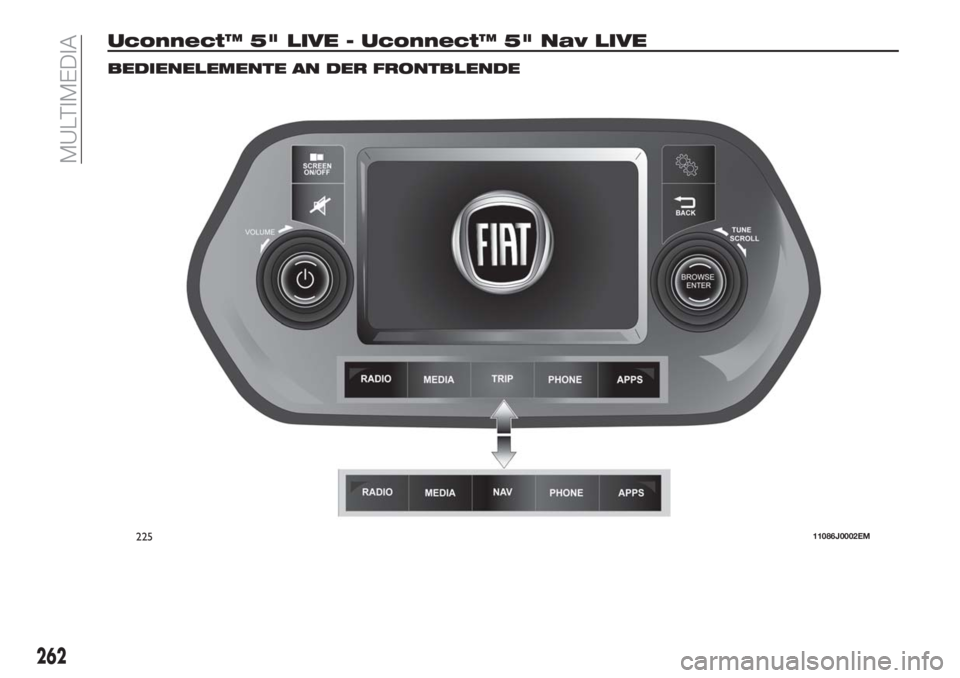

Uconnect™ 5" LIVE - Uconnect™ 5" Nav LIVE
BEDIENELEMENTE AN DER FRONTBLENDE
22511086J0002EM
262
MULTIMEDIA
