2018 FIAT TIPO 5DOORS STATION WAGON Betriebsanleitung (in German)

RÄDER
WINTERREIFEN
187)
Verwenden Sie Winterreifen mit den
selben Abmessungen der Reifen, die
zur Fahrzeugausrüstung gehören.
Das Fiat-Kundendienstnetz gibt gerne
Ratschläge bei der Wahl des Reifens,
der für den vom Kunden vorgesehenen
Einsatz am besten geeignet ist.
Bei der Wahl der Reifenart, für den
Fülldruck sowie für die entsprechenden
Merkmale der Winterreifen strikt die
Angaben in diesem Kapitel beachten.
Bei einer Profiltiefe unter 4 mm nimmt
die Wintertauglichkeit der Reifen
bedeutend ab. Sie sollten daher
erneuert werden.
Die besonderen Eigenschaften der
Winterreifen sorgen dafür, dass ihre
Leistungen unter normalen
Umgebungsbedingungen oder auf
langen Autobahnstrecken geringer als
bei normalen Reifen sind.
Die Winterreifen sind daher nur für den
vorgesehenen Verwendungszweck zu
benutzen. Immer die spezifischen im
Land geltenden Normen über den
Einsatz von Winterreifen beachten.Im Interesse einer größeren Sicherheit
bei der Fahrt, beim Bremsen, einer
sicheren Spurhaltung und
Lenkfähigkeit, sind an allen vier Rädern
gleiche Reifen (Fabrikat und Profil) zu
montieren. Es wird daran erinnert, dass
die Laufrichtung der Reifen nicht
geändert werden soll.
223

SERIENMÄSSIGE FELGEN UND REIFEN
188)
Leichtmetallfelgen oder Felgen aus gedruckten Stahl. Schlauchlose Radialreifen.
Im Fahrzeugbrief sind außerdem alle zugelassenen Reifen eingetragen.
ZUR BEACHTUNG Bei eventuellen Unterschieden zwischen den Angaben in der „Betriebsanleitung” und im „Fahrzeugbrief”,
gelten die Angaben im Fahrzeugbrief. Aus Gründen der Fahrsicherheit müssen auf alle Räder Reifen des gleichen Typs und der
gleichen Marke aufgezogen werden.
ZUR BEACHTUNG In schlauchlosen Reifen dürfen keine Schläuche verwendet werden.
Versionen Felgen Serienmäßige Reifen Ersatzrad(*)
1.4 16V 95 PS /
1.3 Multijet 95 PS6J X 15 H2 ET38 195/65 R15 91H 195/65 R15 91H
6,5J X 16 H2 ET39
205/55 R16 91H(**)205/55 R16 91H
7J X 17 H2 ET41
225/45 R17 91V
(**)205/55 R16 91H
189)
1.4 T-Jet 120 PS
/ 1.6 E.TorQ6J X 15 H2 ET38
(***)195/65 R15 91H(***)195/65 R15 91H(***)
6,5J X 16 H2 ET39
205/55 R16 91H(**)205/55 R16 91H
7J X 17 H2 ET41
225/45 R17 91V
(**)205/55 R16 91H
189)
7,5J X 18 H2 ET44
225/40 R18 92W XL GoodYear(****)205/55 R16 91H
189)
1.4 T-Jet 120 PS
LPG6,5J X 16 H2 ET39
205/55 R16 91H
(**)—
7J X 17 H2 ET41
225/45 R17 91V
(**)—
7,5J X 18 H2 ET44
225/40 R18 92W XL GoodYear
(****)—
(*) Für die Versionen TIPO 5DOOR, kann alternativ zum Ersatzrad ein kleines Notrad mit den Maßen 135/70 R16 angefordert werden.
(**) Für Versionen/Märkte, wo vorgesehen gibt es als Sonderzubehör Reifen in der Größe M+S Goodyear Vector 4Seasons Gen-2 oder gleichwertig.
(***) Für Versionen TIPO 5DOOR
(****) Für Versionen/Märkte, wo vorgesehen. Als Alternative können Reifen eingesetzt werden, die gleiche Leistungswerte gewährleisten.
224

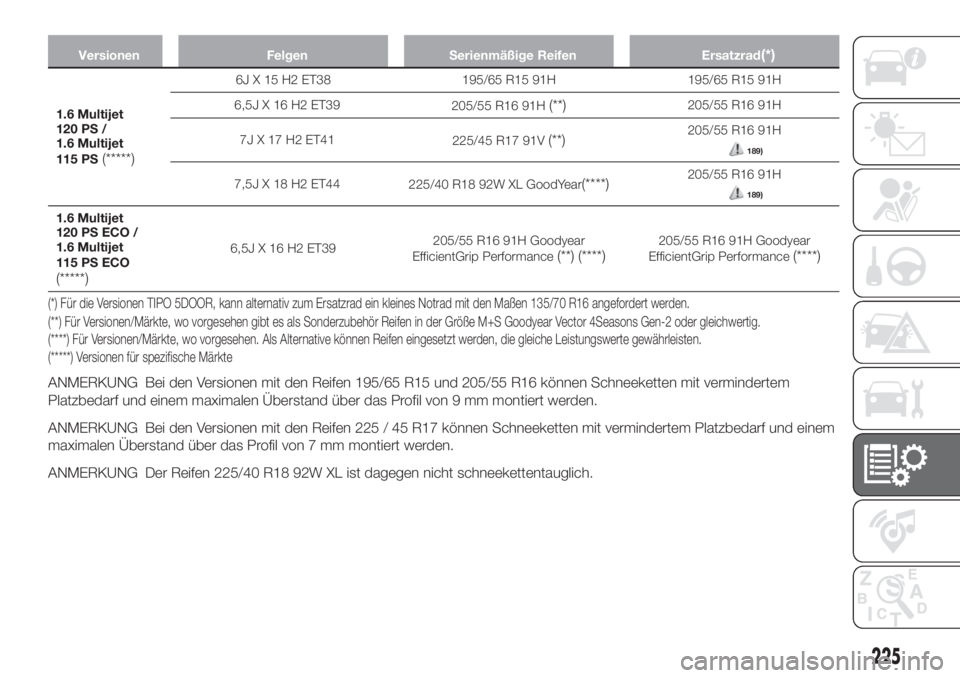

TECHNISCHE DATEN

Versionen Felgen Serienmäßige Reifen Ersatzrad(*)
1.6 Multijet
120 PS /
1.6 Multijet
115 PS
(*****)
6J X 15 H2 ET38 195/65 R15 91H 195/65 R15 91H
6,5J X 16 H2 ET39
205/55 R16 91H
(**)205/55 R16 91H
7J X 17 H2 ET41
225/45 R17 91V
(**)205/55 R16 91H
189)
7,5J X 18 H2 ET44
225/40 R18 92W XL GoodYear(****)205/55 R16 91H
189)
1.6 Multijet
120 PS ECO /
1.6 Multijet
115 PS ECO
(*****)
6,5J X 16 H2 ET39205/55 R16 91H Goodyear
EfficientGrip Performance(**) (****)205/55 R16 91H Goodyear
EfficientGrip Performance(****)
(*) Für die Versionen TIPO 5DOOR, kann alternativ zum Ersatzrad ein kleines Notrad mit den Maßen 135/70 R16 angefordert werden.
(**) Für Versionen/Märkte, wo vorgesehen gibt es als Sonderzubehör Reifen in der Größe M+S Goodyear Vector 4Seasons Gen-2 oder gleichwertig.
(****) Für Versionen/Märkte, wo vorgesehen. Als Alternative können Reifen eingesetzt werden, die gleiche Leistungswerte gewährleisten.
(*****) Versionen für spezifische Märkte
ANMERKUNG Bei den Versionen mit den Reifen 195/65 R15 und 205/55 R16 können Schneeketten mit vermindertem
Platzbedarf und einem maximalen Überstand über das Profil von 9 mm montiert werden.
ANMERKUNG Bei den Versionen mit den Reifen 225 / 45 R17 können Schneeketten mit vermindertem Platzbedarf und einem
maximalen Überstand über das Profil von 7 mm montiert werden.
ANMERKUNG Der Reifen 225/40 R18 92W XL ist dagegen nicht schneekettentauglich.
225

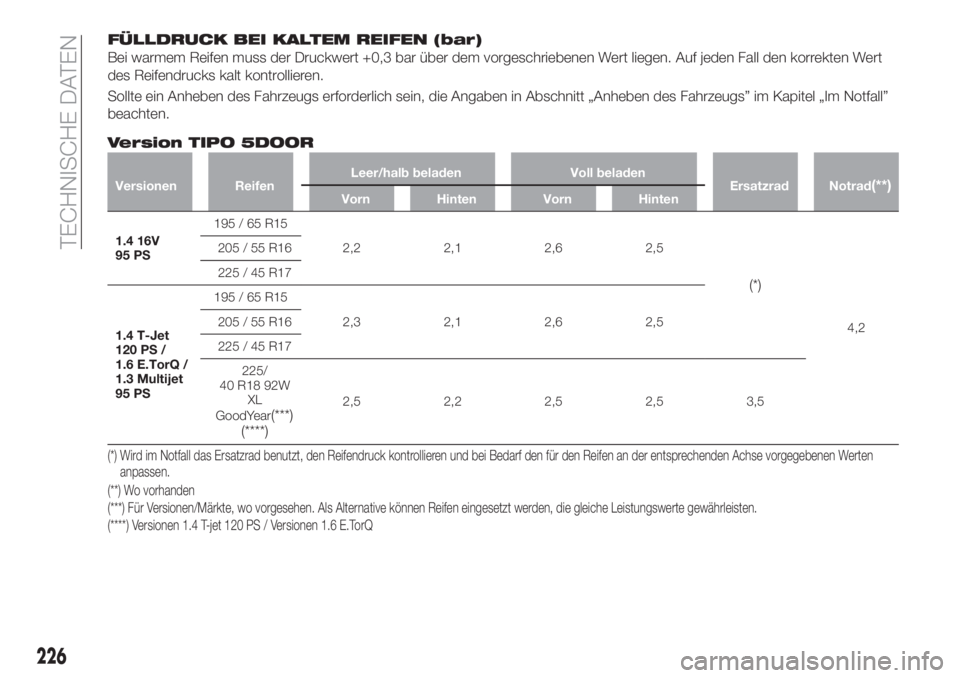

FÜLLDRUCK BEI KALTEM REIFEN (bar)
Bei warmem Reifen muss der Druckwert +0,3 bar über dem vorgeschriebenen Wert liegen. Auf jeden Fall den korrekten Wert
des Reifendrucks kalt kontrollieren.
Sollte ein Anheben des Fahrzeugs erforderlich sein, die Angaben in Abschnitt „Anheben des Fahrzeugs” im Kapitel „Im Notfall”
beachten.
Version TIPO 5DOOR
Versionen ReifenLeer/halb beladen Voll beladen
Ersatzrad Notrad(**)Vorn Hinten Vorn Hinten
1.4 16V
95 PS195 / 65 R15
2,2 2,1 2,6 2,5
(*)
4,2 205 / 55 R16
225 / 45 R17
1.4 T-Jet
120 PS /
1.6 E.TorQ /
1.3 Multijet
95 PS195 / 65 R15
2,3 2,1 2,6 2,5 205 / 55 R16
225 / 45 R17
225/
40 R18 92W
XL
GoodYear
(***)
(****)2,5 2,2 2,5 2,5 3,5
(**) Wo vorhanden (*) Wird im Notfall das Ersatzrad benutzt, den Reifendruck kontrollieren und bei Bedarf den für den Reifen an der entsprechenden Achse vorgegebenen Werten
anpassen.
(***) Für Versionen/Märkte, wo vorgesehen. Als Alternative können Reifen eingesetzt werden, die gleiche Leistungswerte gewährleisten.
(****) Versionen 1.4 T-jet 120 PS / Versionen 1.6 E.TorQ
226

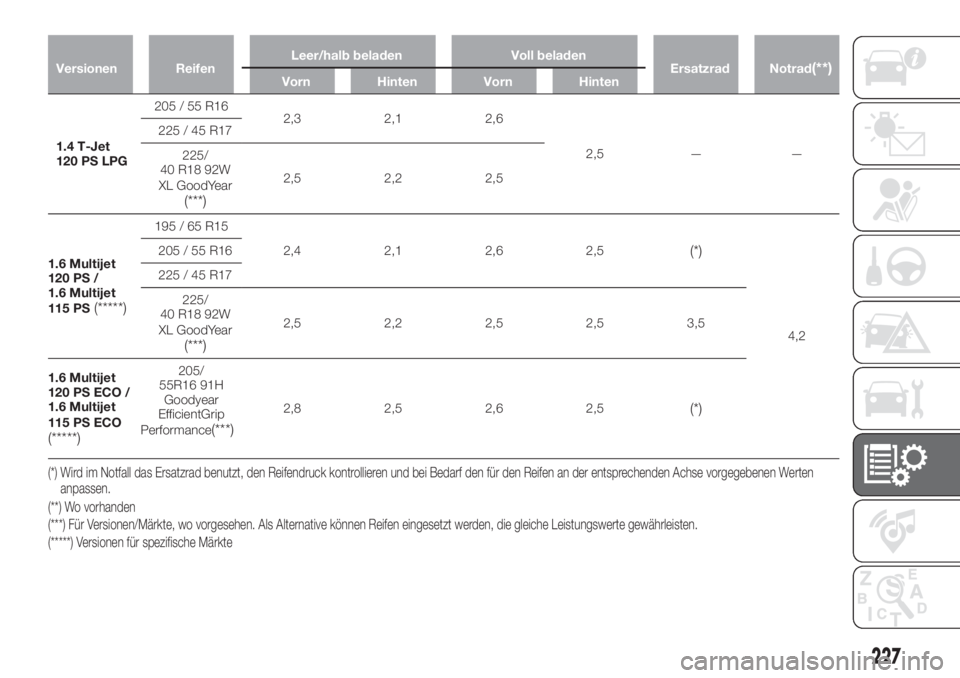

TECHNISCHE DATEN

Versionen ReifenLeer/halb beladen Voll beladen
Ersatzrad Notrad(**)Vorn Hinten Vorn Hinten
1.4 T-Jet
120 PS LPG205 / 55 R16
2,3 2,1 2,6
2,5 — — 225 / 45 R17
225/
40 R18 92W
XL GoodYear
(***)
2,5 2,2 2,5
1.6 Multijet
120 PS /
1.6 Multijet
115 PS
(*****)
195 / 65 R15
2,4 2,1 2,6 2,5
(*)
4,2 205 / 55 R16
225 / 45 R17
225/
40 R18 92W
XL GoodYear(***)
2,5 2,2 2,5 2,5 3,5
1.6 Multijet
120 PS ECO /
1.6 Multijet
115 PS ECO
(*****)
205/
55R16 91H
Goodyear
EfficientGrip
Performance
(***)
2,8 2,5 2,6 2,5(*)
(**) Wo vorhanden
(***) Für Versionen/Märkte, wo vorgesehen. Als Alternative können Reifen eingesetzt werden, die gleiche Leistungswerte gewährleisten.
(*****) Versionen für spezifische Märkte (*) Wird im Notfall das Ersatzrad benutzt, den Reifendruck kontrollieren und bei Bedarf den für den Reifen an der entsprechenden Achse vorgegebenen Werten
anpassen.
227

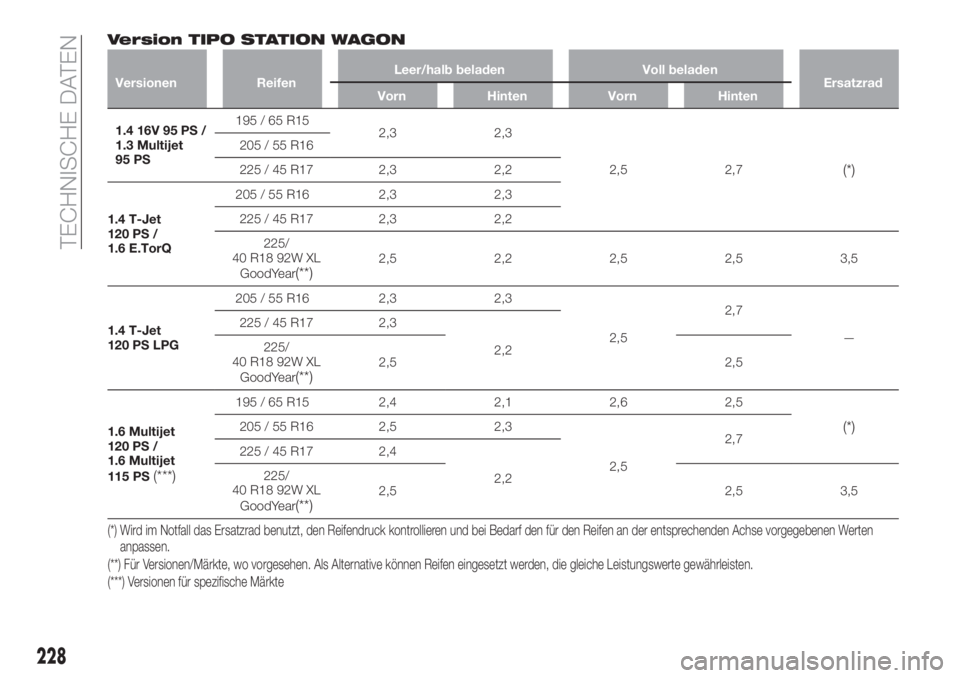

Version TIPO STATION WAGON
Versionen ReifenLeer/halb beladen Voll beladen
Ersatzrad
Vorn Hinten Vorn Hinten
1.4 16V 95 PS /
1.3 Multijet
95 PS195 / 65 R15
2,3 2,3
2,5 2,7
(*)
205 / 55 R16
225 / 45 R17 2,3 2,2
1.4 T-Jet
120 PS /
1.6 E.TorQ205 / 55 R16 2,3 2,3
225 / 45 R17 2,3 2,2
225/
40 R18 92W XL
GoodYear
(**)2,5 2,2 2,5 2,5 3,5
1.4 T-Jet
120 PS LPG205 / 55 R16 2,3 2,3
2,52,7
— 225 / 45 R17 2,3
2,2 225/
40 R18 92W XL
GoodYear
(**)2,5 2,5
1.6 Multijet
120 PS /
1.6 Multijet
115 PS
(***)
195 / 65 R15 2,4 2,1 2,6 2,5
(*)205 / 55 R16 2,5 2,3
2,52,7
225 / 45 R17 2,4
2,2 225/
40 R18 92W XL
GoodYear
(**)2,5 2,5 3,5
(*) Wird im Notfall das Ersatzrad benutzt, den Reifendruck kontrollieren und bei Bedarf den für den Reifen an der entsprechenden Achse vorgegebenen Werten
anpassen.
(**) Für Versionen/Märkte, wo vorgesehen. Als Alternative können Reifen eingesetzt werden, die gleiche Leistungswerte gewährleisten.
(***) Versionen für spezifische Märkte
228

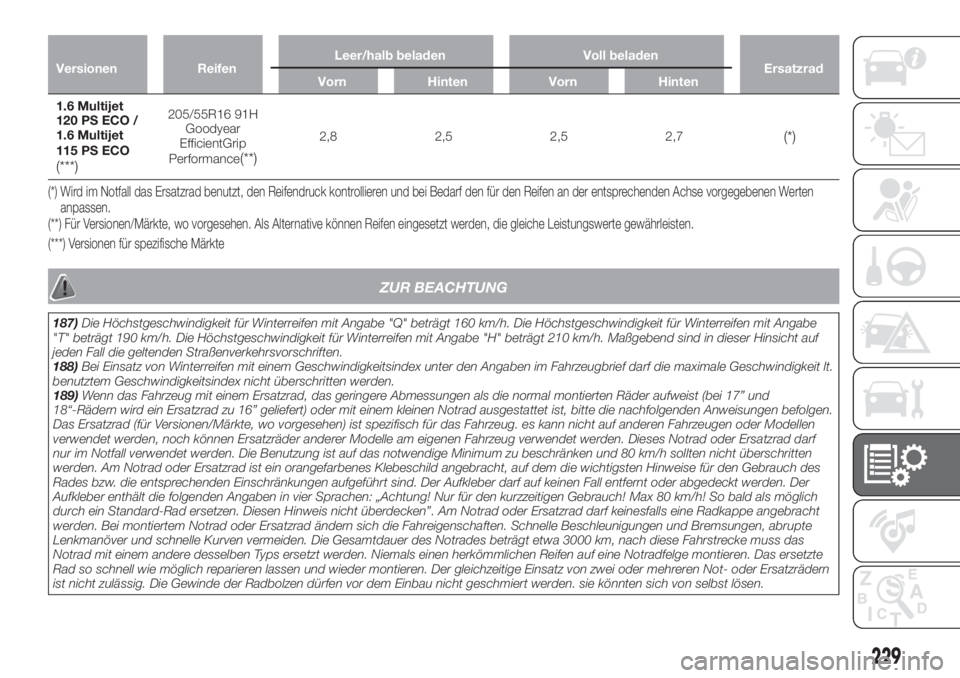

TECHNISCHE DATEN

Versionen ReifenLeer/halb beladen Voll beladen
Ersatzrad
Vorn Hinten Vorn Hinten
1.6 Multijet
120 PS ECO /
1.6 Multijet
115 PS ECO
(***)
205/55R16 91H
Goodyear
EfficientGrip
Performance
(**)
2,8 2,5 2,5 2,7(*)
(***) Versionen für spezifische Märkte (**) Für Versionen/Märkte, wo vorgesehen. Als Alternative können Reifen eingesetzt werden, die gleiche Leistungswerte gewährleisten. (*) Wird im Notfall das Ersatzrad benutzt, den Reifendruck kontrollieren und bei Bedarf den für den Reifen an der entsprechenden Achse vorgegebenen Werten
anpassen.
ZUR BEACHTUNG
187)Die Höchstgeschwindigkeit für Winterreifen mit Angabe "Q" beträgt 160 km/h. Die Höchstgeschwindigkeit für Winterreifen mit Angabe
"T" beträgt 190 km/h. Die Höchstgeschwindigkeit für Winterreifen mit Angabe "H" beträgt 210 km/h. Maßgebend sind in dieser Hinsicht auf
jeden Fall die geltenden Straßenverkehrsvorschriften.
188)Bei Einsatz von Winterreifen mit einem Geschwindigkeitsindex unter den Angaben im Fahrzeugbrief darf die maximale Geschwindigkeit lt.
benutztem Geschwindigkeitsindex nicht überschritten werden.
229
189)Wenn das Fahrzeug mit einem Ersatzrad, das geringere Abmessungen als die normal montierten Räder aufweist (bei 17” und
18“-Rädern wird ein Ersatzrad zu 16” geliefert) oder mit einem kleinen Notrad ausgestattet ist, bitte die nachfolgenden Anweisungen befolgen.
Das Ersatzrad (für Versionen/Märkte, wo vorgesehen) ist spezifisch für das Fahrzeug. es kann nicht auf anderen Fahrzeugen oder Modellen
verwendet werden, noch können Ersatzräder anderer Modelle am eigenen Fahrzeug verwendet werden. Dieses Notrad oder Ersatzrad darf
nur im Notfall verwendet werden. Die Benutzung ist auf das notwendige Minimum zu beschränken und 80 km/h sollten nicht überschritten
werden. Am Notrad oder Ersatzrad ist ein orangefarbenes Klebeschild angebracht, auf dem die wichtigsten Hinweise für den Gebrauch des
Rades bzw. die entsprechenden Einschränkungen aufgeführt sind. Der Aufkleber darf auf keinen Fall entfernt oder abgedeckt werden. Der
Aufkleber enthält die folgenden Angaben in vier Sprachen: „Achtung! Nur für den kurzzeitigen Gebrauch! Max 80 km/h! So bald als möglich
durch ein Standard-Rad ersetzen. Diesen Hinweis nicht überdecken”. Am Notrad oder Ersatzrad darf keinesfalls eine Radkappe angebracht
werden. Bei montiertem Notrad oder Ersatzrad ändern sich die Fahreigenschaften. Schnelle Beschleunigungen und Bremsungen, abrupte
Lenkmanöver und schnelle Kurven vermeiden. Die Gesamtdauer des Notrades beträgt etwa 3000 km, nach diese Fahrstrecke muss das
Notrad mit einem andere desselben Typs ersetzt werden. Niemals einen herkömmlichen Reifen auf eine Notradfelge montieren. Das ersetzte
Rad so schnell wie möglich reparieren lassen und wieder montieren. Der gleichzeitige Einsatz von zwei oder mehreren Not- oder Ersatzrädern
ist nicht zulässig. Die Gewinde der Radbolzen dürfen vor dem Einbau nicht geschmiert werden. sie könnten sich von selbst lösen.

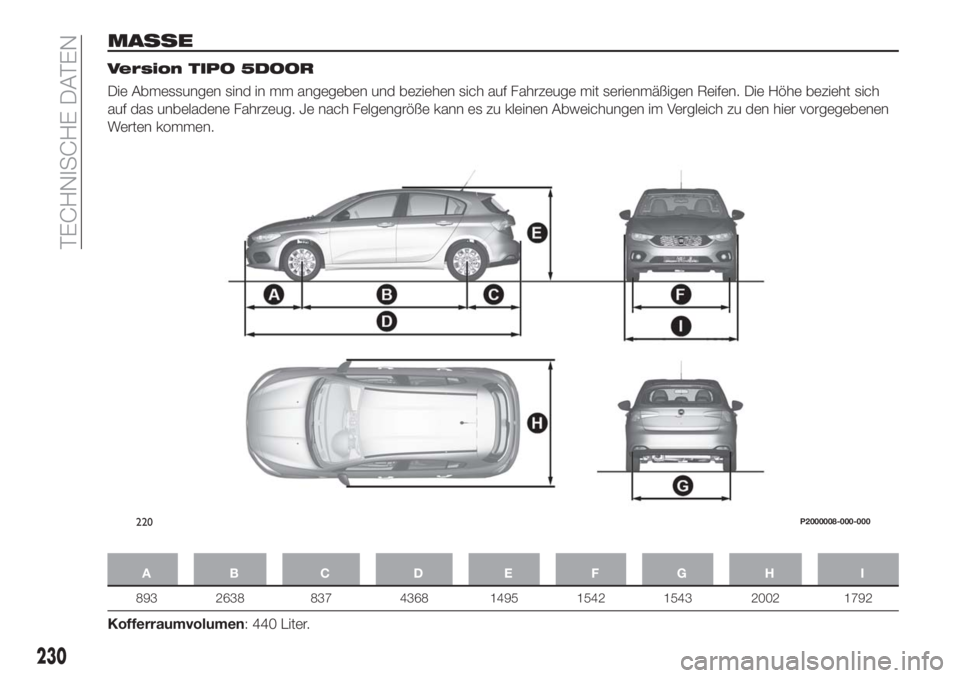

MASSE
Version TIPO 5DOOR
Die Abmessungen sind in mm angegeben und beziehen sich auf Fahrzeuge mit serienmäßigen Reifen. Die Höhe bezieht sich
auf das unbeladene Fahrzeug. Je nach Felgengröße kann es zu kleinen Abweichungen im Vergleich zu den hier vorgegebenen
Werten kommen.
AB C D EFGH I
893 2638 837 4368 1495 1542 1543 2002 1792
Kofferraumvolumen: 440 Liter.
220P2000008-000-000
230
