2018 FIAT TIPO 5DOORS STATION WAGON Betriebsanleitung (in German)

Diese Bedingung wird dem Fahrer
sowohl über eine akustische Meldung
(Summer), als auch über die Anzeige
einer Displaymitteilung angezeigt.

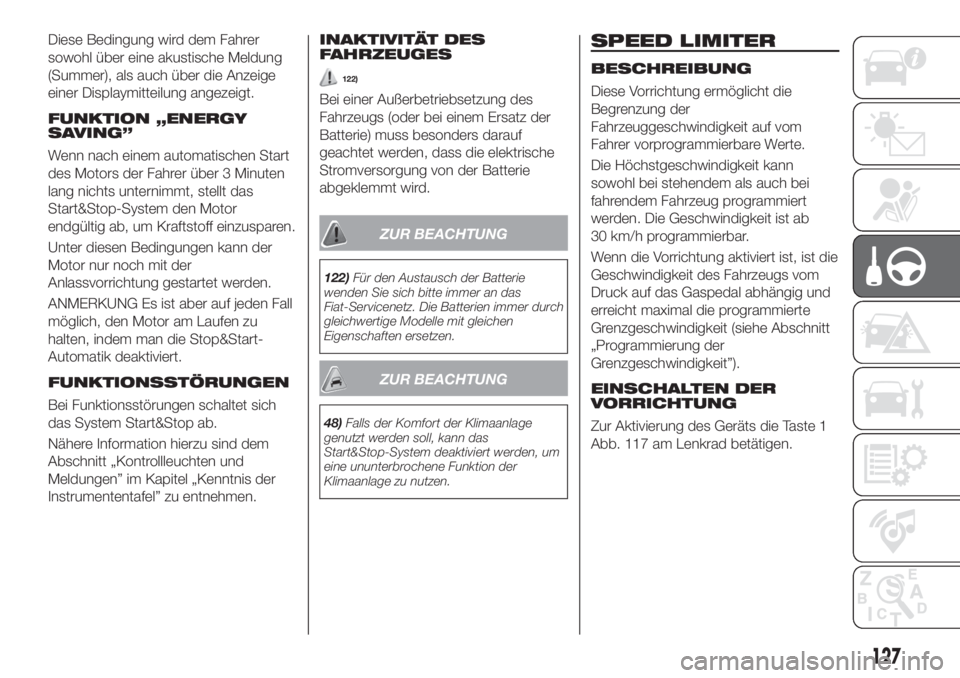

FUNKTION „ENERGY
SAVING”
Wenn nach einem automatischen Start
des Motors der Fahrer über 3 Minuten
lang nichts unternimmt, stellt das
Start&Stop-System den Motor
endgültig ab, um Kraftstoff einzusparen.
Unter diesen Bedingungen kann der
Motor nur noch mit der
Anlassvorrichtung gestartet werden.
ANMERKUNG Es ist aber auf jeden Fall
möglich, den Motor am Laufen zu
halten, indem man die Stop&Start-
Automatik deaktiviert.
FUNKTIONSSTÖRUNGEN
Bei Funktionsstörungen schaltet sich
das System Start&Stop ab.
Nähere Information hierzu sind dem
Abschnitt „Kontrollleuchten und
Meldungen” im Kapitel „Kenntnis der
Instrumententafel” zu entnehmen.
INAKTIVITÄT DES
FAHRZEUGES
122)
Bei einer Außerbetriebsetzung des
Fahrzeugs (oder bei einem Ersatz der
Batterie) muss besonders darauf
geachtet werden, dass die elektrische
Stromversorgung von der Batterie
abgeklemmt wird.
ZUR BEACHTUNG
122)Für den Austausch der Batterie
wenden Sie sich bitte immer an das
Fiat-Servicenetz. Die Batterien immer durch
gleichwertige Modelle mit gleichen
Eigenschaften ersetzen.
ZUR BEACHTUNG
48)Falls der Komfort der Klimaanlage
genutzt werden soll, kann das
Start&Stop-System deaktiviert werden, um
eine ununterbrochene Funktion der
Klimaanlage zu nutzen.
SPEED LIMITER
BESCHREIBUNG
Diese Vorrichtung ermöglicht die
Begrenzung der
Fahrzeuggeschwindigkeit auf vom
Fahrer vorprogrammierbare Werte.
Die Höchstgeschwindigkeit kann
sowohl bei stehendem als auch bei
fahrendem Fahrzeug programmiert
werden. Die Geschwindigkeit ist ab
30 km/h programmierbar.
Wenn die Vorrichtung aktiviert ist, ist die
Geschwindigkeit des Fahrzeugs vom
Druck auf das Gaspedal abhängig und
erreicht maximal die programmierte
Grenzgeschwindigkeit (siehe Abschnitt
„Programmierung der
Grenzgeschwindigkeit”).
EINSCHALTEN DER
VORRICHTUNG

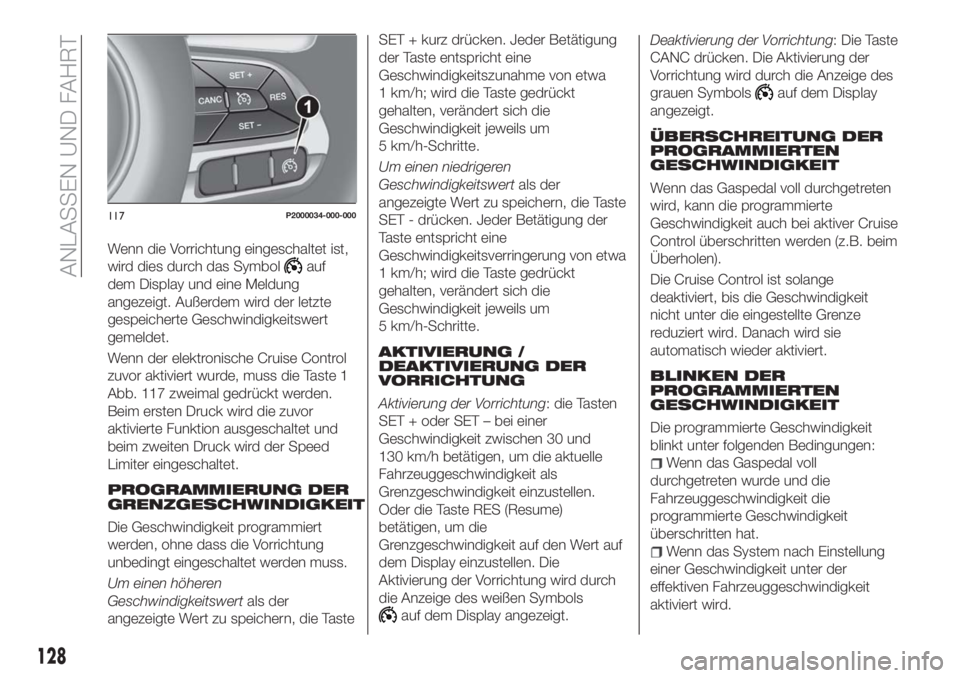

Zur Aktivierung des Geräts die Taste 1
Abb. 117 am Lenkrad betätigen.
127

Wenn die Vorrichtung eingeschaltet ist,
wird dies durch das Symbol
auf
dem Display und eine Meldung
angezeigt. Außerdem wird der letzte
gespeicherte Geschwindigkeitswert
gemeldet.
Wenn der elektronische Cruise Control
zuvor aktiviert wurde, muss die Taste 1
Abb. 117 zweimal gedrückt werden.
Beim ersten Druck wird die zuvor
aktivierte Funktion ausgeschaltet und
beim zweiten Druck wird der Speed
Limiter eingeschaltet.
PROGRAMMIERUNG DER
GRENZGESCHWINDIGKEIT
Die Geschwindigkeit programmiert
werden, ohne dass die Vorrichtung
unbedingt eingeschaltet werden muss.
Um einen höheren
Geschwindigkeitswertals der
angezeigte Wert zu speichern, die TasteSET + kurz drücken. Jeder Betätigung
der Taste entspricht eine
Geschwindigkeitszunahme von etwa
1 km/h; wird die Taste gedrückt
gehalten, verändert sich die
Geschwindigkeit jeweils um
5 km/h-Schritte.
Um einen niedrigeren
Geschwindigkeitswertals der
angezeigte Wert zu speichern, die Taste
SET - drücken. Jeder Betätigung der
Taste entspricht eine
Geschwindigkeitsverringerung von etwa
1 km/h; wird die Taste gedrückt
gehalten, verändert sich die
Geschwindigkeit jeweils um
5 km/h-Schritte.
AKTIVIERUNG /
DEAKTIVIERUNG DER
VORRICHTUNG
Aktivierung der Vorrichtung: die Tasten
SET + oder SET – bei einer
Geschwindigkeit zwischen 30 und
130 km/h betätigen, um die aktuelle
Fahrzeuggeschwindigkeit als
Grenzgeschwindigkeit einzustellen.
Oder die Taste RES (Resume)
betätigen, um die
Grenzgeschwindigkeit auf den Wert auf
dem Display einzustellen. Die
Aktivierung der Vorrichtung wird durch
die Anzeige des weißen Symbols
auf dem Display angezeigt.Deaktivierung der Vorrichtung: Die Taste
CANC drücken. Die Aktivierung der
Vorrichtung wird durch die Anzeige des
grauen Symbols
auf dem Display
angezeigt.
ÜBERSCHREITUNG DER
PROGRAMMIERTEN
GESCHWINDIGKEIT
Wenn das Gaspedal voll durchgetreten
wird, kann die programmierte
Geschwindigkeit auch bei aktiver Cruise
Control überschritten werden (z.B. beim
Überholen).
Die Cruise Control ist solange
deaktiviert, bis die Geschwindigkeit
nicht unter die eingestellte Grenze
reduziert wird. Danach wird sie
automatisch wieder aktiviert.
BLINKEN DER
PROGRAMMIERTEN
GESCHWINDIGKEIT
Die programmierte Geschwindigkeit
blinkt unter folgenden Bedingungen:
Wenn das Gaspedal voll
durchgetreten wurde und die
Fahrzeuggeschwindigkeit die
programmierte Geschwindigkeit
überschritten hat.
Wenn das System nach Einstellung
einer Geschwindigkeit unter der
effektiven Fahrzeuggeschwindigkeit
aktiviert wird.
117P2000034-000-000
128
ANLASSEN UND FAHRT

Wenn die Vorrichtung nicht imstande
ist, die Fahrzeuggeschwindigkeit
aufgrund der Straßenneigung zu
verringern, dies wird mithilfe eines
akustischen Signals angegeben.
Im Falle von brüsker Beschleunigung.
DEAKTIVIERUNG VON
POWER LOCK
Zur Deaktivierung des Geräts die Taste
1 Abb. 117 betätigen.
ZUR BEACHTUNG Die Aktivierung der
elektronischen Cruise Control schaltet
die Vorrichtung ab.
Automatisches Ausschalten der
Vorrichtung
Die Funktion wird im Falle von
Störungen des Systems automatisch
ausgeschaltet. Umgehend das
Fiat-Kundendienstnetz aufsuchen.

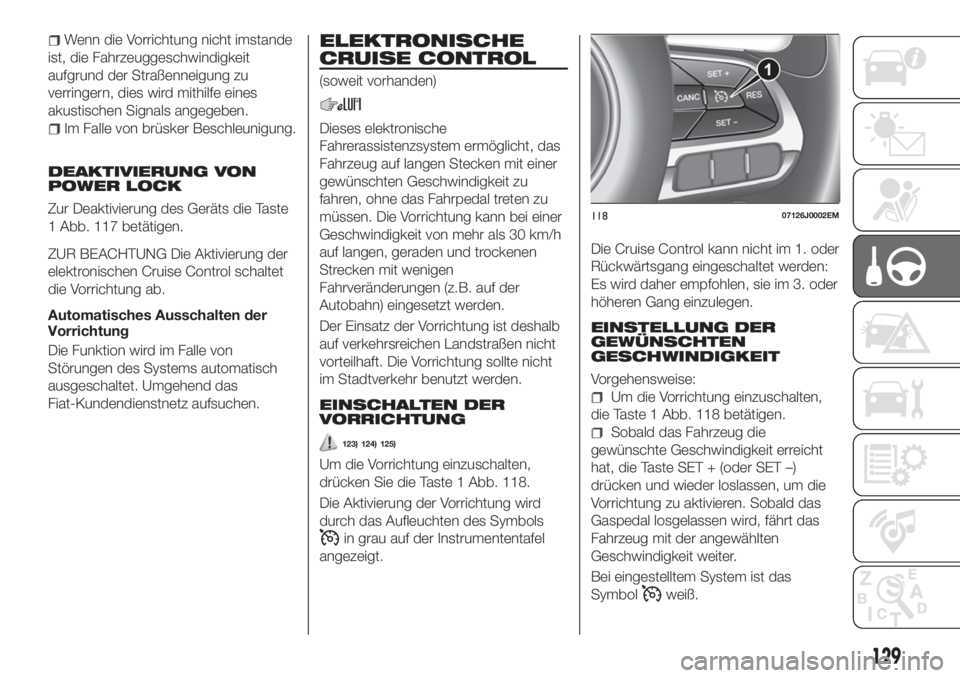

ELEKTRONISCHE
CRUISE CONTROL
(soweit vorhanden)
Dieses elektronische
Fahrerassistenzsystem ermöglicht, das
Fahrzeug auf langen Stecken mit einer
gewünschten Geschwindigkeit zu
fahren, ohne das Fahrpedal treten zu
müssen. Die Vorrichtung kann bei einer
Geschwindigkeit von mehr als 30 km/h
auf langen, geraden und trockenen
Strecken mit wenigen
Fahrveränderungen (z.B. auf der
Autobahn) eingesetzt werden.
Der Einsatz der Vorrichtung ist deshalb
auf verkehrsreichen Landstraßen nicht
vorteilhaft. Die Vorrichtung sollte nicht
im Stadtverkehr benutzt werden.
EINSCHALTEN DER
VORRICHTUNG
123) 124) 125)
Um die Vorrichtung einzuschalten,
drücken Sie die Taste 1 Abb. 118.
Die Aktivierung der Vorrichtung wird
durch das Aufleuchten des Symbols
in grau auf der Instrumententafel
angezeigt.Die Cruise Control kann nicht im 1. oder
Rückwärtsgang eingeschaltet werden:
Es wird daher empfohlen, sie im 3. oder
höheren Gang einzulegen.
EINSTELLUNG DER
GEWÜNSCHTEN
GESCHWINDIGKEIT
Vorgehensweise:
Um die Vorrichtung einzuschalten,
die Taste 1 Abb. 118 betätigen.
Sobald das Fahrzeug die
gewünschte Geschwindigkeit erreicht
hat, die Taste SET + (oder SET –)
drücken und wieder loslassen, um die
Vorrichtung zu aktivieren. Sobald das
Gaspedal losgelassen wird, fährt das
Fahrzeug mit der angewählten
Geschwindigkeit weiter.
Bei eingestelltem System ist das
Symbol
weiß.
11807126J0002EM
129

Falls notwendig (beispielsweise beim
Überholen) kann durch Betätigen des
Gaspedals beschleunigt werden: Bei
Loslassen des Pedals kehrt das
Fahrzeug zur vorher gespeicherten
Geschwindigkeit zurück.
Bei eingeschalteter Vorrichtung kann
auf Gefällstrecken die Geschwindigkeit
des Fahrzeugs gegenüber der
gespeicherten zunehmen.

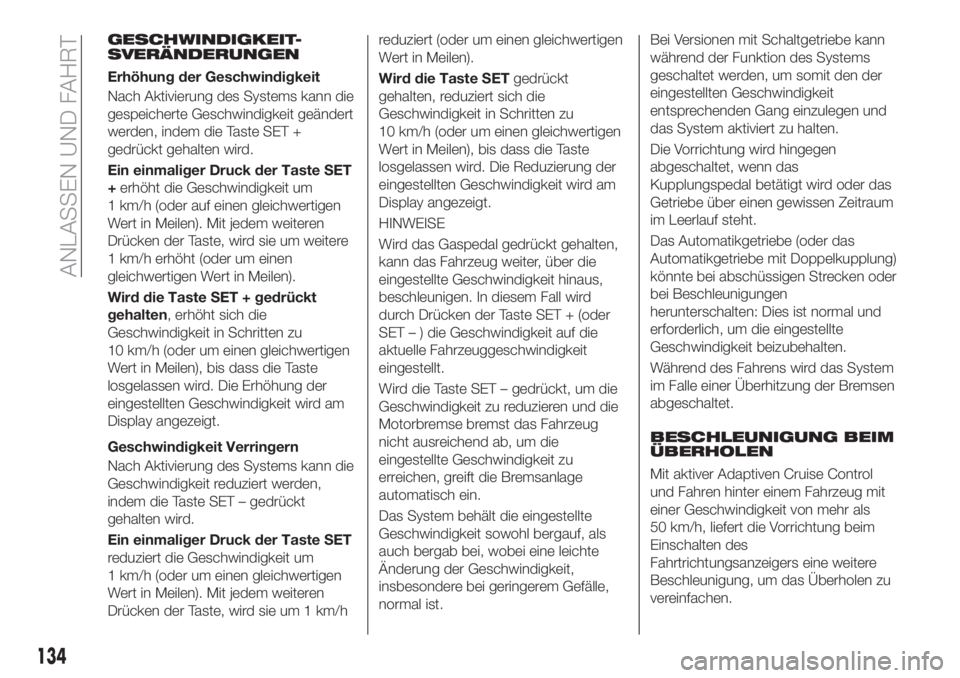

GESCHWINDIGKEIT-
SVERÄNDERUNGEN
Erhöhung der Geschwindigkeit
Nach der Aktivierung der elektronischen
Cruise Control, kann die
Geschwindigkeit durch Drücken der
Taste SET + erhöht werden.
Wird die Taste weiterhin gedrückt
gehalten, steigt die Geschwindigkeit bis
zum Loslassen der Taste weiter, und die
neue Geschwindigkeit wird gespeichert.
Dieser Vorgang soll dann durchgeführt
werden, wenn man die
Fahrzeuggeschwindigkeit um einen
bestimmten Wert erhöhen möchte.
Bei jedem Druck der Taste SET + wird
die eingestellte Geschwindigkeit leicht
verändert.
Geschwindigkeit Verringern
Mit aktivierter Vorrichtung kann die
Geschwindigkeit mit der Taste SET –
verstellt werden.Wird die Taste weiterhin gedrückt
gehalten, sinkt die Geschwindigkeit bis
zum Loslassen der Taste weiter, und
wird die neue Geschwindigkeit
gespeichert.
Bei jedem Druck der Taste SET - wird
die eingestellte Geschwindigkeit leicht
verändert.
ABRUF DER
GESCHWINDIGKEIT
Bei den Versionen mit
Automatikgetriebe (wo vorhanden) im
Modus D (Drive - automatisch) kann die
zuvor eingestellte Geschwindigkeit
durch Drücken und Loslassen der Taste
RES (Resume) abgerufen werden.
Bei den Versionen mit Schaltgetriebe
oder mit Automatikgetriebe (wo
vorhanden) im Autostick-Modus
(sequentiell), muss vor dem Abrufen der
zuvor eingestellten Geschwindigkeit bis
auf diese Geschwindigkeit beschleunigt
werden, die Taste RES (Resume)
gedrückt und wieder losgelassen
werden.
DEAKTIVIERUNG DER
VORRICHTUNG
Ein leichter Druck auf das Bremspedal
oder der Druck der Taste CANC
deaktivieren die elektronische Cruise
Control ohne die gespeicherte
Geschwindigkeit zu löschen.Der Tempomat kann auch durch
Aktivierung der Feststellbremse, durch
die Auslösung der Bremsanlage (z. B.
beim Ansprechen des ESC-Systems)
oder durch Treten des
Kupplungspedals beim Gangwechsel
deaktiviert werden.
Die gespeicherte Geschwindigkeit wird
in folgenden Fällen gelöscht:
bei Druck der Taste 1 Abb. 118 oder
Ausschalten des Motors;
Im Falle einer Störung der
elektronischen Cruise Control.
DEAKTIVIERUNG VON
POWER LOCK
Die elektronische Cruise Control
schaltet automatisch durch Druck der
Taste 1 Abb. 118 aus, oder wenn die
Anlassvorrichtung auf STOP gedreht
wird.
ZUR BEACHTUNG
123)Während der Fahrt mit
eingeschalteter Vorrichtung nicht auf
Leerlauf schalten.
124)Bei Funktionsstörungen oder Ausfall
der Vorrichtung wenden Sie sich bitte an
das Fiat-Servicenetz.
130
ANLASSEN UND FAHRT

125)Die elektronische Cruise Control
könnte dann gefährlich sein, wenn das
System nicht imstande ist, eine konstante
Geschwindigkeit zu wahren. Unter
bestimmten Bedingungen könnte die
Geschwindigkeit zu hoch sein, was in
einigen Fällen zu einem Verlust der
Fahrzeugkontrolle und dem zur Folge zu
Unfällen führen könnte. Die Vorrichtung
nicht bei starkem Verkehr oder
kurvenreichen, vereisten, verschneiten oder

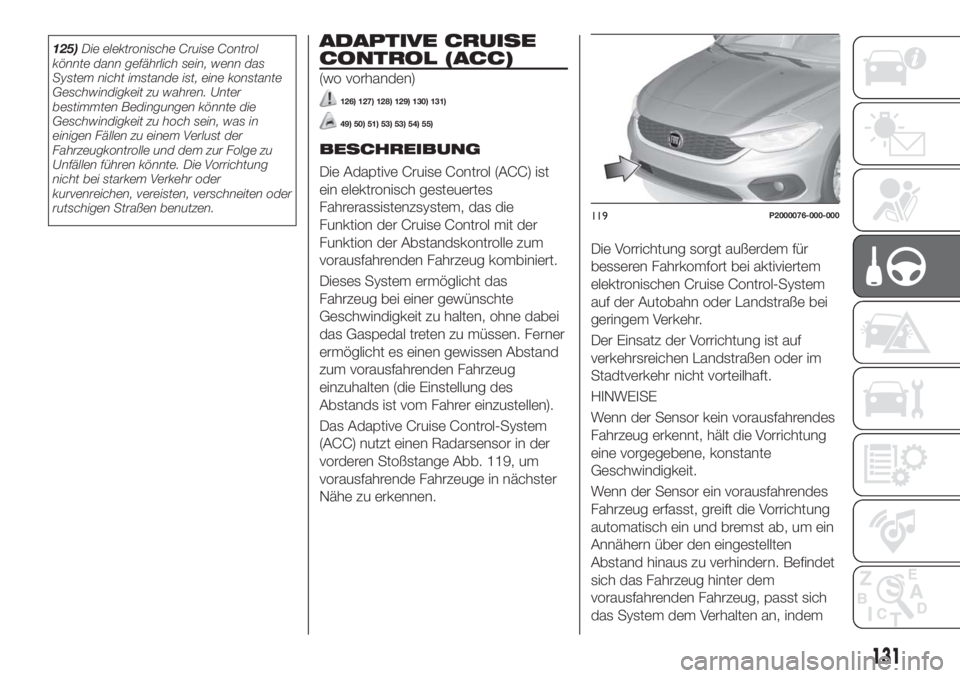

rutschigen Straßen benutzen.ADAPTIVE CRUISE
CONTROL (ACC)
(wo vorhanden)
126) 127) 128) 129) 130) 131)
49) 50) 51) 53) 53) 54) 55)
BESCHREIBUNG
Die Adaptive Cruise Control (ACC) ist
ein elektronisch gesteuertes
Fahrerassistenzsystem, das die
Funktion der Cruise Control mit der
Funktion der Abstandskontrolle zum
vorausfahrenden Fahrzeug kombiniert.
Dieses System ermöglicht das
Fahrzeug bei einer gewünschte
Geschwindigkeit zu halten, ohne dabei
das Gaspedal treten zu müssen. Ferner
ermöglicht es einen gewissen Abstand
zum vorausfahrenden Fahrzeug
einzuhalten (die Einstellung des
Abstands ist vom Fahrer einzustellen).
Das Adaptive Cruise Control-System
(ACC) nutzt einen Radarsensor in der
vorderen Stoßstange Abb. 119, um
vorausfahrende Fahrzeuge in nächster
Nähe zu erkennen.Die Vorrichtung sorgt außerdem für
besseren Fahrkomfort bei aktiviertem
elektronischen Cruise Control-System
auf der Autobahn oder Landstraße bei
geringem Verkehr.
Der Einsatz der Vorrichtung ist auf
verkehrsreichen Landstraßen oder im
Stadtverkehr nicht vorteilhaft.
HINWEISE
Wenn der Sensor kein vorausfahrendes
Fahrzeug erkennt, hält die Vorrichtung
eine vorgegebene, konstante
Geschwindigkeit.
Wenn der Sensor ein vorausfahrendes
Fahrzeug erfasst, greift die Vorrichtung
automatisch ein und bremst ab, um ein
Annähern über den eingestellten
Abstand hinaus zu verhindern. Befindet
sich das Fahrzeug hinter dem
vorausfahrenden Fahrzeug, passt sich
das System dem Verhalten an, indem
119P2000076-000-000
131

zur Beibehaltung des Abstands
beschleunigt oder abgebremst wird,
ohne dabei die eingestellte
Geschwindigkeit zu überschreiten.
In folgenden Fällen wird empfohlen, die
Vorrichtung auszuschalten:
Bei Nebel, starkem Regen, Schnee,
dichtem Verkehr und komplexen
Fahrsituationen (z.B. auf einer Autobahn
mit Baustellen);
Auf kurvenreichen Strecken, auf
eisigem, verschneiten oder körnigem
Untergrund oder bei starkem Gefälle;
Bei Fahrbahnwechsel oder beim
Verlassen der Autobahn;
Bei Anhängerbetrieb;
Wenn die Umstände eine sichere
Fahrweise und konstante
Geschwindigkeit nicht ermöglichen.
Es sind zwei Modi möglich:
Modus “Adaptive Cruise Control”
um einen angemessenen Abstand
zwischen den Fahrzeugen einzuhalten
(auf dem Display der Instrumententafel
wird die Meldung angezeigt);
Modus “Elektronische Cruise
Control”
um das Fahrzeug bei einer
konstanten, voreingestellten
Geschwindigkeit zu halten.
Um den Fahrmodus zu ändern, ist die
Taste am Lenkrad zu betätigen (siehe
Beschreibung auf den nachfolgenden
Seiten).Die "Elektronische Cruise Control" hält
die Geschwindigkeit konstant,
unabhängig von den vorausfahrenden
Fahrzeugen. Die Geschwindigkeit ist
immer entsprechend den
Verkehrsbedingungen anzupassen.
AKTIVIERUNG /
DEAKTIVIERUNG DER
ADAPTIVE CRUISE
CONTROL
Aktivierung
Zur Aktivierung des Systems die Taste
Abb. 120 drücken und loslassen.
Ist das System für die Funktion aktiviert
und bereit, wird auf dem Display eine
Meldung angezeigt, die die
"Bereitschaft" des Systems mit einem
entsprechenden grauen Symbol anzeigt
(Darstellung wie in Abb. 121 ).
ZUR BEACHTUNG Es ist gefährlich,
das System aktiviert zu lassen, wenn es
nicht genutzt wird: es besteht die
Gefahr einer versehentlichen
Aktivierung und somit eines Verlusts der
Fahrzeugkontrolle aufgrund einer zu
hohen Fahrgeschwindigkeit.
Deaktivierung
Bei aktiviertem System zur
Deaktivierung die Taste
drücken und
loslassen. Am Display erscheint dann
ein entsprechender Warnhinweis.
120P2000060-000-000
121P2000077-000-000
132
ANLASSEN UND FAHRT

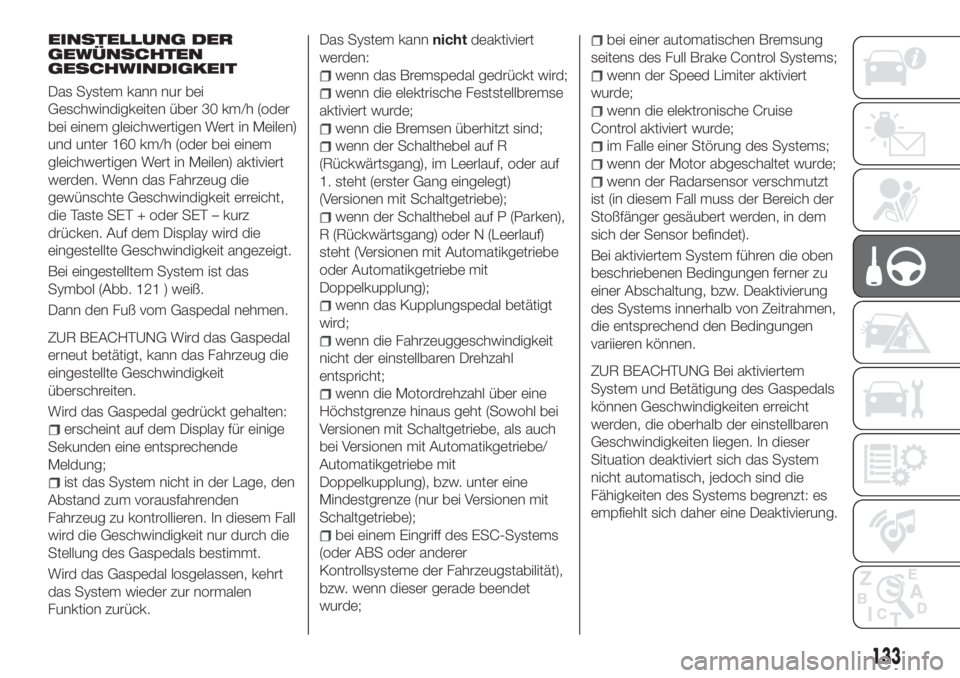

EINSTELLUNG DER
GEWÜNSCHTEN
GESCHWINDIGKEIT
Das System kann nur bei
Geschwindigkeiten über 30 km/h (oder
bei einem gleichwertigen Wert in Meilen)
und unter 160 km/h (oder bei einem
gleichwertigen Wert in Meilen) aktiviert
werden. Wenn das Fahrzeug die
gewünschte Geschwindigkeit erreicht,
die Taste SET + oder SET – kurz
drücken. Auf dem Display wird die
eingestellte Geschwindigkeit angezeigt.
Bei eingestelltem System ist das
Symbol (Abb. 121 ) weiß.
Dann den Fuß vom Gaspedal nehmen.
ZUR BEACHTUNG Wird das Gaspedal
erneut betätigt, kann das Fahrzeug die
eingestellte Geschwindigkeit
überschreiten.
Wird das Gaspedal gedrückt gehalten:
erscheint auf dem Display für einige
Sekunden eine entsprechende
Meldung;
ist das System nicht in der Lage, den
Abstand zum vorausfahrenden
Fahrzeug zu kontrollieren. In diesem Fall
wird die Geschwindigkeit nur durch die
Stellung des Gaspedals bestimmt.
Wird das Gaspedal losgelassen, kehrt
das System wieder zur normalen
Funktion zurück.Das System kannnichtdeaktiviert
werden:
wenn das Bremspedal gedrückt wird;
wenn die elektrische Feststellbremse
aktiviert wurde;
wenn die Bremsen überhitzt sind;
wenn der Schalthebel auf R
(Rückwärtsgang), im Leerlauf, oder auf
1. steht (erster Gang eingelegt)
(Versionen mit Schaltgetriebe);
wenn der Schalthebel auf P (Parken),
R (Rückwärtsgang) oder N (Leerlauf)
steht (Versionen mit Automatikgetriebe
oder Automatikgetriebe mit
Doppelkupplung);
wenn das Kupplungspedal betätigt
wird;
wenn die Fahrzeuggeschwindigkeit
nicht der einstellbaren Drehzahl
entspricht;
wenn die Motordrehzahl über eine
Höchstgrenze hinaus geht (Sowohl bei
Versionen mit Schaltgetriebe, als auch
bei Versionen mit Automatikgetriebe/
Automatikgetriebe mit
Doppelkupplung), bzw. unter eine
Mindestgrenze (nur bei Versionen mit
Schaltgetriebe);
bei einem Eingriff des ESC-Systems
(oder ABS oder anderer
Kontrollsysteme der Fahrzeugstabilität),
bzw. wenn dieser gerade beendet
wurde;
bei einer automatischen Bremsung
seitens des Full Brake Control Systems;
wenn der Speed Limiter aktiviert
wurde;
wenn die elektronische Cruise
Control aktiviert wurde;
im Falle einer Störung des Systems;
wenn der Motor abgeschaltet wurde;
wenn der Radarsensor verschmutzt
ist (in diesem Fall muss der Bereich der
Stoßfänger gesäubert werden, in dem
sich der Sensor befindet).
Bei aktiviertem System führen die oben
beschriebenen Bedingungen ferner zu
einer Abschaltung, bzw. Deaktivierung
des Systems innerhalb von Zeitrahmen,
die entsprechend den Bedingungen
variieren können.
ZUR BEACHTUNG Bei aktiviertem
System und Betätigung des Gaspedals
können Geschwindigkeiten erreicht
werden, die oberhalb der einstellbaren
Geschwindigkeiten liegen. In dieser
Situation deaktiviert sich das System
nicht automatisch, jedoch sind die
Fähigkeiten des Systems begrenzt: es
empfiehlt sich daher eine Deaktivierung.
133

GESCHWINDIGKEIT-
SVERÄNDERUNGEN
Erhöhung der Geschwindigkeit
Nach Aktivierung des Systems kann die
gespeicherte Geschwindigkeit geändert
werden, indem die Taste SET +
gedrückt gehalten wird.
Ein einmaliger Druck der Taste SET
+erhöht die Geschwindigkeit um
1 km/h (oder auf einen gleichwertigen
Wert in Meilen). Mit jedem weiteren
Drücken der Taste, wird sie um weitere
1 km/h erhöht (oder um einen
gleichwertigen Wert in Meilen).
Wird die Taste SET + gedrückt
gehalten, erhöht sich die
Geschwindigkeit in Schritten zu
10 km/h (oder um einen gleichwertigen
Wert in Meilen), bis dass die Taste
losgelassen wird. Die Erhöhung der
eingestellten Geschwindigkeit wird am
Display angezeigt.
Geschwindigkeit Verringern
Nach Aktivierung des Systems kann die
Geschwindigkeit reduziert werden,
indem die Taste SET – gedrückt
gehalten wird.
Ein einmaliger Druck der Taste SET
reduziert die Geschwindigkeit um
1 km/h (oder um einen gleichwertigen
Wert in Meilen). Mit jedem weiteren
Drücken der Taste, wird sie um 1 km/hreduziert (oder um einen gleichwertigen
Wert in Meilen).
Wird die Taste SETgedrückt
gehalten, reduziert sich die
Geschwindigkeit in Schritten zu
10 km/h (oder um einen gleichwertigen
Wert in Meilen), bis dass die Taste
losgelassen wird. Die Reduzierung der
eingestellten Geschwindigkeit wird am
Display angezeigt.
HINWEISE
Wird das Gaspedal gedrückt gehalten,
kann das Fahrzeug weiter, über die
eingestellte Geschwindigkeit hinaus,
beschleunigen. In diesem Fall wird
durch Drücken der Taste SET + (oder
SET – ) die Geschwindigkeit auf die
aktuelle Fahrzeuggeschwindigkeit
eingestellt.
Wird die Taste SET – gedrückt, um die
Geschwindigkeit zu reduzieren und die
Motorbremse bremst das Fahrzeug
nicht ausreichend ab, um die
eingestellte Geschwindigkeit zu
erreichen, greift die Bremsanlage
automatisch ein.
Das System behält die eingestellte
Geschwindigkeit sowohl bergauf, als
auch bergab bei, wobei eine leichte
Änderung der Geschwindigkeit,
insbesondere bei geringerem Gefälle,
normal ist.Bei Versionen mit Schaltgetriebe kann
während der Funktion des Systems
geschaltet werden, um somit den der
eingestellten Geschwindigkeit
entsprechenden Gang einzulegen und
das System aktiviert zu halten.
Die Vorrichtung wird hingegen
abgeschaltet, wenn das
Kupplungspedal betätigt wird oder das
Getriebe über einen gewissen Zeitraum
im Leerlauf steht.
Das Automatikgetriebe (oder das
Automatikgetriebe mit Doppelkupplung)
könnte bei abschüssigen Strecken oder
bei Beschleunigungen
herunterschalten: Dies ist normal und
erforderlich, um die eingestellte
Geschwindigkeit beizubehalten.
Während des Fahrens wird das System
im Falle einer Überhitzung der Bremsen
abgeschaltet.
BESCHLEUNIGUNG BEIM
ÜBERHOLEN
Mit aktiver Adaptiven Cruise Control
und Fahren hinter einem Fahrzeug mit
einer Geschwindigkeit von mehr als
50 km/h, liefert die Vorrichtung beim
Einschalten des
Fahrtrichtungsanzeigers eine weitere
Beschleunigung, um das Überholen zu
vereinfachen.
134
ANLASSEN UND FAHRT
