2018 FIAT TIPO 5DOORS STATION WAGON Betriebsanleitung (in German)

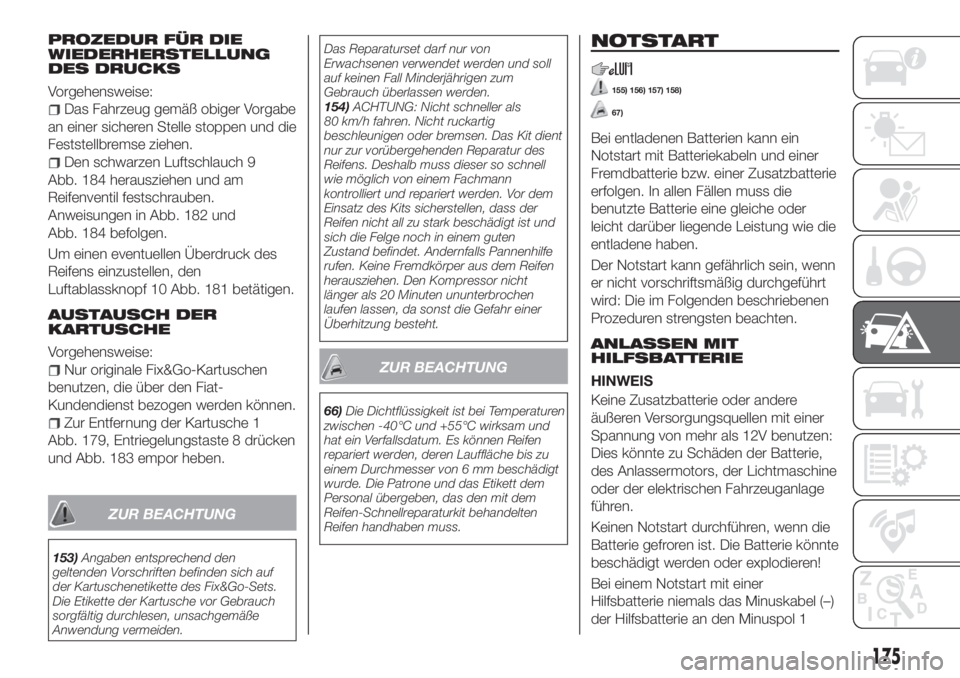

PROZEDUR FÜR DIE
WIEDERHERSTELLUNG
DES DRUCKS
Vorgehensweise:
Das Fahrzeug gemäß obiger Vorgabe
an einer sicheren Stelle stoppen und die
Feststellbremse ziehen.
Den schwarzen Luftschlauch 9
Abb. 184 herausziehen und am
Reifenventil festschrauben.
Anweisungen in Abb. 182 und
Abb. 184 befolgen.
Um einen eventuellen Überdruck des
Reifens einzustellen, den
Luftablassknopf 10 Abb. 181 betätigen.
AUSTAUSCH DER
KARTUSCHE
Vorgehensweise:
Nur originale Fix&Go-Kartuschen
benutzen, die über den Fiat-
Kundendienst bezogen werden können.
Zur Entfernung der Kartusche 1
Abb. 179, Entriegelungstaste 8 drücken
und Abb. 183 empor heben.
ZUR BEACHTUNG
153)Angaben entsprechend den
geltenden Vorschriften befinden sich auf
der Kartuschenetikette des Fix&Go-Sets.
Die Etikette der Kartusche vor Gebrauch
sorgfältig durchlesen, unsachgemäße
Anwendung vermeiden.Das Reparaturset darf nur von
Erwachsenen verwendet werden und soll
auf keinen Fall Minderjährigen zum
Gebrauch überlassen werden.
154)ACHTUNG: Nicht schneller als
80 km/h fahren. Nicht ruckartig
beschleunigen oder bremsen. Das Kit dient
nur zur vorübergehenden Reparatur des
Reifens. Deshalb muss dieser so schnell
wie möglich von einem Fachmann
kontrolliert und repariert werden. Vor dem
Einsatz des Kits sicherstellen, dass der
Reifen nicht all zu stark beschädigt ist und
sich die Felge noch in einem guten
Zustand befindet. Andernfalls Pannenhilfe
rufen. Keine Fremdkörper aus dem Reifen
herausziehen. Den Kompressor nicht
länger als 20 Minuten ununterbrochen
laufen lassen, da sonst die Gefahr einer
Überhitzung besteht.
ZUR BEACHTUNG
66)Die Dichtflüssigkeit ist bei Temperaturen
zwischen -40°C und +55°C wirksam und
hat ein Verfallsdatum. Es können Reifen
repariert werden, deren Lauffläche bis zu
einem Durchmesser von 6 mm beschädigt
wurde. Die Patrone und das Etikett dem
Personal übergeben, das den mit dem
Reifen-Schnellreparaturkit behandelten
Reifen handhaben muss.
NOTSTART
155) 156) 157) 158)
67)
Bei entladenen Batterien kann ein
Notstart mit Batteriekabeln und einer
Fremdbatterie bzw. einer Zusatzbatterie
erfolgen. In allen Fällen muss die
benutzte Batterie eine gleiche oder
leicht darüber liegende Leistung wie die
entladene haben.
Der Notstart kann gefährlich sein, wenn
er nicht vorschriftsmäßig durchgeführt
wird: Die im Folgenden beschriebenen
Prozeduren strengsten beachten.
ANLASSEN MIT
HILFSBATTERIE
HINWEIS
Keine Zusatzbatterie oder andere
äußeren Versorgungsquellen mit einer
Spannung von mehr als 12V benutzen:
Dies könnte zu Schäden der Batterie,
des Anlassermotors, der Lichtmaschine
oder der elektrischen Fahrzeuganlage
führen.
Keinen Notstart durchführen, wenn die
Batterie gefroren ist. Die Batterie könnte
beschädigt werden oder explodieren!

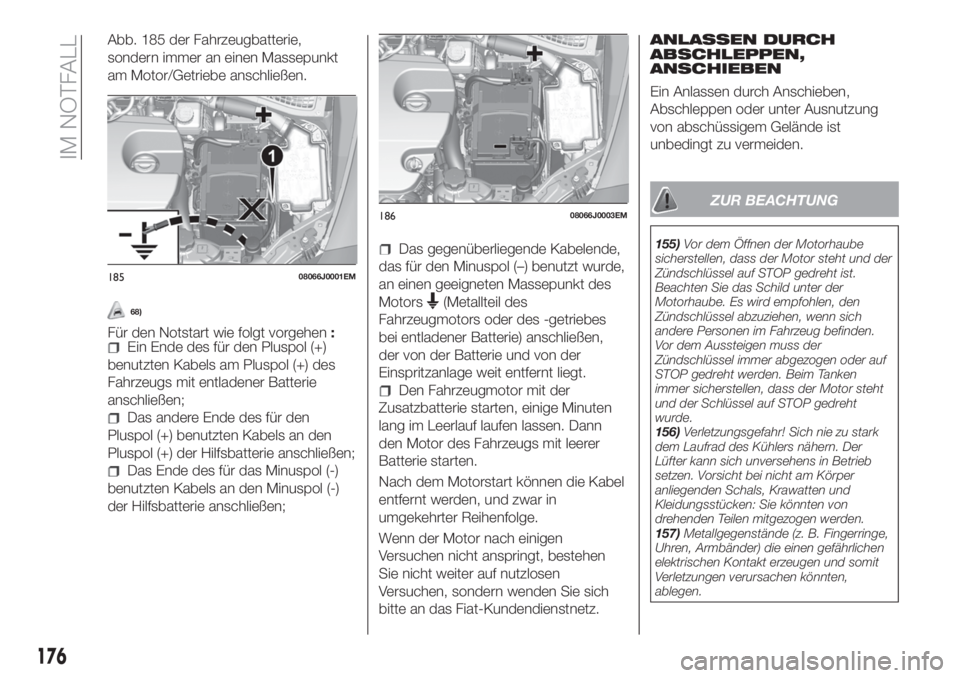

Bei einem Notstart mit einer
Hilfsbatterie niemals das Minuskabel (–)
der Hilfsbatterie an den Minuspol 1
175

Abb. 185 der Fahrzeugbatterie,
sondern immer an einen Massepunkt
am Motor/Getriebe anschließen.
68)
Für den Notstart wie folgt vorgehen:Ein Ende des für den Pluspol (+)
benutzten Kabels am Pluspol (+) des
Fahrzeugs mit entladener Batterie
anschließen;
Das andere Ende des für den
Pluspol (+) benutzten Kabels an den
Pluspol (+) der Hilfsbatterie anschließen;
Das Ende des für das Minuspol (-)
benutzten Kabels an den Minuspol (-)
der Hilfsbatterie anschließen;
Das gegenüberliegende Kabelende,
das für den Minuspol (–) benutzt wurde,
an einen geeigneten Massepunkt des
Motors
(Metallteil des
Fahrzeugmotors oder des -getriebes
bei entladener Batterie) anschließen,
der von der Batterie und von der
Einspritzanlage weit entfernt liegt.
Den Fahrzeugmotor mit der
Zusatzbatterie starten, einige Minuten
lang im Leerlauf laufen lassen. Dann
den Motor des Fahrzeugs mit leerer
Batterie starten.
Nach dem Motorstart können die Kabel
entfernt werden, und zwar in
umgekehrter Reihenfolge.
Wenn der Motor nach einigen
Versuchen nicht anspringt, bestehen
Sie nicht weiter auf nutzlosen
Versuchen, sondern wenden Sie sich
bitte an das Fiat-Kundendienstnetz.
ANLASSEN DURCH
ABSCHLEPPEN,
ANSCHIEBEN
Ein Anlassen durch Anschieben,
Abschleppen oder unter Ausnutzung
von abschüssigem Gelände ist
unbedingt zu vermeiden.
ZUR BEACHTUNG
155)Vor dem Öffnen der Motorhaube
sicherstellen, dass der Motor steht und der
Zündschlüssel auf STOP gedreht ist.
Beachten Sie das Schild unter der
Motorhaube. Es wird empfohlen, den
Zündschlüssel abzuziehen, wenn sich
andere Personen im Fahrzeug befinden.
Vor dem Aussteigen muss der
Zündschlüssel immer abgezogen oder auf
STOP gedreht werden. Beim Tanken
immer sicherstellen, dass der Motor steht
und der Schlüssel auf STOP gedreht
wurde.
156)Verletzungsgefahr! Sich nie zu stark
dem Laufrad des Kühlers nähern. Der
Lüfter kann sich unversehens in Betrieb
setzen. Vorsicht bei nicht am Körper
anliegenden Schals, Krawatten und
Kleidungsstücken: Sie könnten von
drehenden Teilen mitgezogen werden.
157)Metallgegenstände (z. B. Fingerringe,
Uhren, Armbänder) die einen gefährlichen
elektrischen Kontakt erzeugen und somit
Verletzungen verursachen könnten,
ablegen.
18508066J0001EM
18608066J0003EM
176
IM NOTFALL

158)Batterien enthalten Säure, die haut
und Augen verätzen kann. Batterien
erzeugen leicht entflammbaren und
explosiven Wasserstoff. Keine offenen
Flammen oder Funken erzeugenden Geräte
nähern.
ZUR BEACHTUNG
67)Vermeiden Sie ein schnelles Aufladen
der Batterie für den Notstart: elektronische
Systeme und die Steuerungen der
Zündung und der Motorversorgung
könnten dabei beschädigt werden.
68)Das Kabel nicht an den Minuspol (-) der
entladenen Batterie anschließen. Hierdurch
könnten Funken entstehen, die eine
Explosion der Batterie zur Folge haben und
schwere Verletzungen verursachen
könnten. Nur einen spezifischen
Massepunkt benutzen. Keine anderen
bloßgelegten Metallteile benutzten.

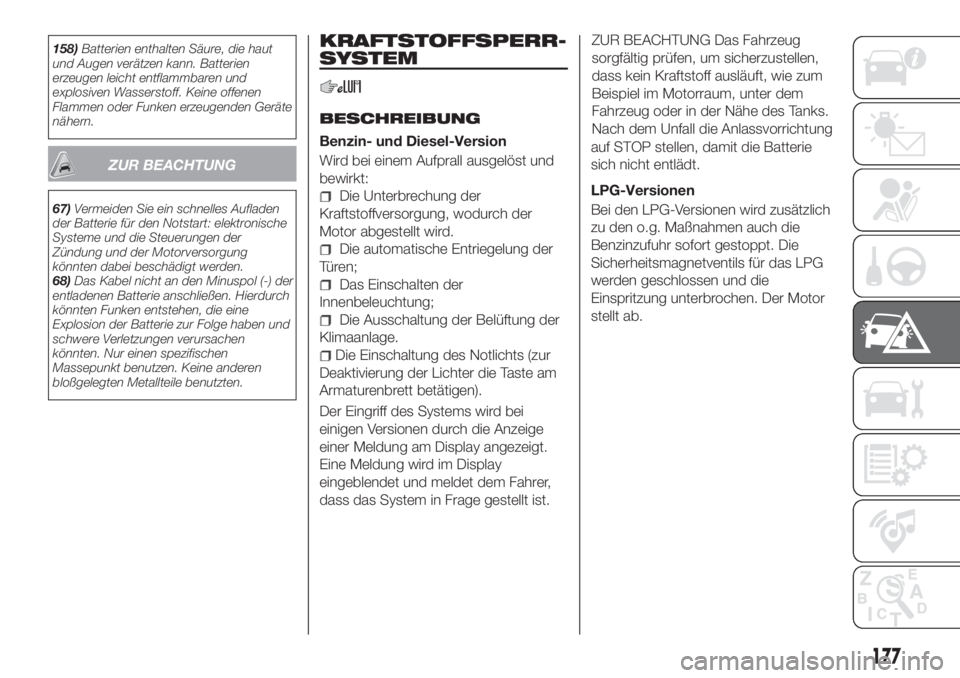

KRAFTSTOFFSPERR-
SYSTEM
BESCHREIBUNG
Benzin- und Diesel-Version
Wird bei einem Aufprall ausgelöst und
bewirkt:
Die Unterbrechung der
Kraftstoffversorgung, wodurch der
Motor abgestellt wird.
Die automatische Entriegelung der
Türen;
Das Einschalten der
Innenbeleuchtung;
Die Ausschaltung der Belüftung der
Klimaanlage.
Die Einschaltung des Notlichts (zur
Deaktivierung der Lichter die Taste am
Armaturenbrett betätigen).
Der Eingriff des Systems wird bei
einigen Versionen durch die Anzeige
einer Meldung am Display angezeigt.
Eine Meldung wird im Display
eingeblendet und meldet dem Fahrer,
dass das System in Frage gestellt ist.
ZUR BEACHTUNG Das Fahrzeug
sorgfältig prüfen, um sicherzustellen,
dass kein Kraftstoff ausläuft, wie zum
Beispiel im Motorraum, unter dem
Fahrzeug oder in der Nähe des Tanks.
Nach dem Unfall die Anlassvorrichtung
auf STOP stellen, damit die Batterie
sich nicht entlädt.
LPG-Versionen
Bei den LPG-Versionen wird zusätzlich
zu den o.g. Maßnahmen auch die
Benzinzufuhr sofort gestoppt. Die
Sicherheitsmagnetventils für das LPG
werden geschlossen und die
Einspritzung unterbrochen. Der Motor
stellt ab.
177

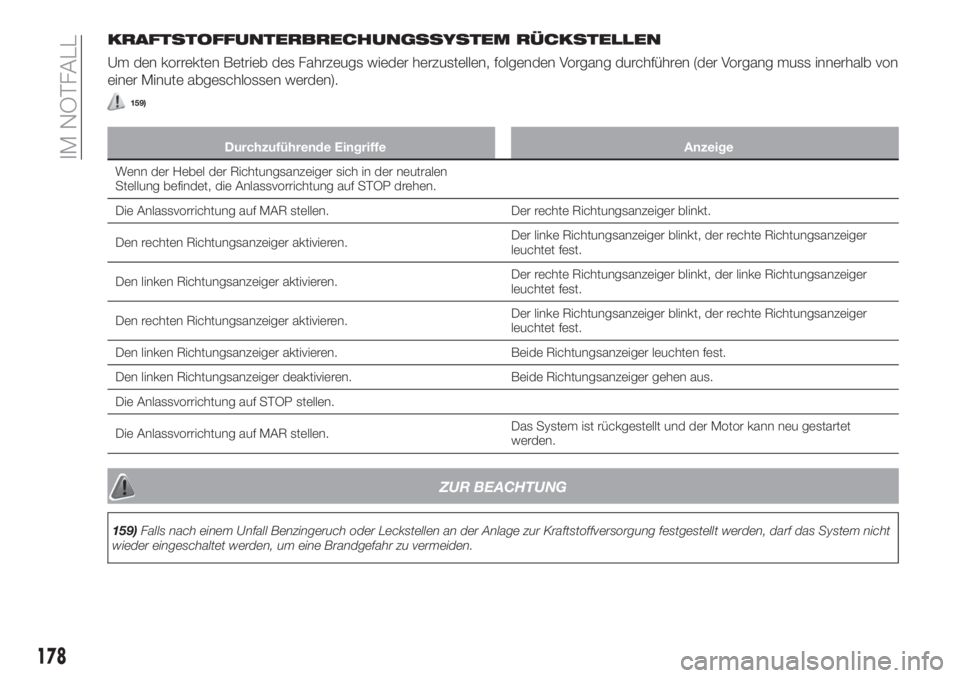

KRAFTSTOFFUNTERBRECHUNGSSYSTEM RÜCKSTELLEN
Um den korrekten Betrieb des Fahrzeugs wieder herzustellen, folgenden Vorgang durchführen (der Vorgang muss innerhalb von
einer Minute abgeschlossen werden).
159)
Durchzuführende Eingriffe Anzeige
Wenn der Hebel der Richtungsanzeiger sich in der neutralen
Stellung befindet, die Anlassvorrichtung auf STOP drehen.
Die Anlassvorrichtung auf MAR stellen. Der rechte Richtungsanzeiger blinkt.
Den rechten Richtungsanzeiger aktivieren.Der linke Richtungsanzeiger blinkt, der rechte Richtungsanzeiger
leuchtet fest.
Den linken Richtungsanzeiger aktivieren.Der rechte Richtungsanzeiger blinkt, der linke Richtungsanzeiger
leuchtet fest.
Den rechten Richtungsanzeiger aktivieren.Der linke Richtungsanzeiger blinkt, der rechte Richtungsanzeiger
leuchtet fest.
Den linken Richtungsanzeiger aktivieren. Beide Richtungsanzeiger leuchten fest.
Den linken Richtungsanzeiger deaktivieren. Beide Richtungsanzeiger gehen aus.
Die Anlassvorrichtung auf STOP stellen.
Die Anlassvorrichtung auf MAR stellen.Das System ist rückgestellt und der Motor kann neu gestartet
werden.
ZUR BEACHTUNG
159)Falls nach einem Unfall Benzingeruch oder Leckstellen an der Anlage zur Kraftstoffversorgung festgestellt werden, darf das System nicht
wieder eingeschaltet werden, um eine Brandgefahr zu vermeiden.
178
IM NOTFALL

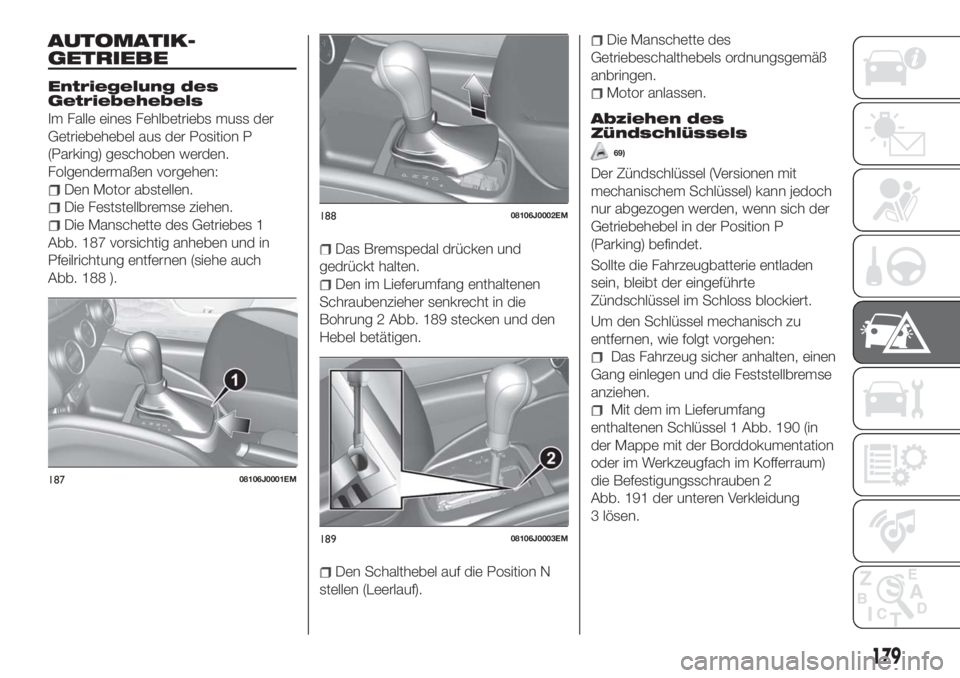

AUTOMATIK-
GETRIEBE
Entriegelung des
Getriebehebels
Im Falle eines Fehlbetriebs muss der
Getriebehebel aus der Position P
(Parking) geschoben werden.
Folgendermaßen vorgehen:
Den Motor abstellen.
Die Feststellbremse ziehen.
Die Manschette des Getriebes 1
Abb. 187 vorsichtig anheben und in
Pfeilrichtung entfernen (siehe auch
Abb. 188 ).
Das Bremspedal drücken und
gedrückt halten.
Den im Lieferumfang enthaltenen
Schraubenzieher senkrecht in die
Bohrung 2 Abb. 189 stecken und den
Hebel betätigen.
Den Schalthebel auf die Position N
stellen (Leerlauf).
Die Manschette des
Getriebeschalthebels ordnungsgemäß
anbringen.
Motor anlassen.
Abziehen des
Zündschlüssels
69)
Der Zündschlüssel (Versionen mit
mechanischem Schlüssel) kann jedoch
nur abgezogen werden, wenn sich der
Getriebehebel in der Position P
(Parking) befindet.
Sollte die Fahrzeugbatterie entladen
sein, bleibt der eingeführte
Zündschlüssel im Schloss blockiert.
Um den Schlüssel mechanisch zu
entfernen, wie folgt vorgehen:
Das Fahrzeug sicher anhalten, einen
Gang einlegen und die Feststellbremse
anziehen.
Mit dem im Lieferumfang
enthaltenen Schlüssel 1 Abb. 190 (in
der Mappe mit der Borddokumentation
oder im Werkzeugfach im Kofferraum)
die Befestigungsschrauben 2
Abb. 191 der unteren Verkleidung
3 lösen.
18708106J0001EM
18808106J0002EM
18908106J0003EM
179

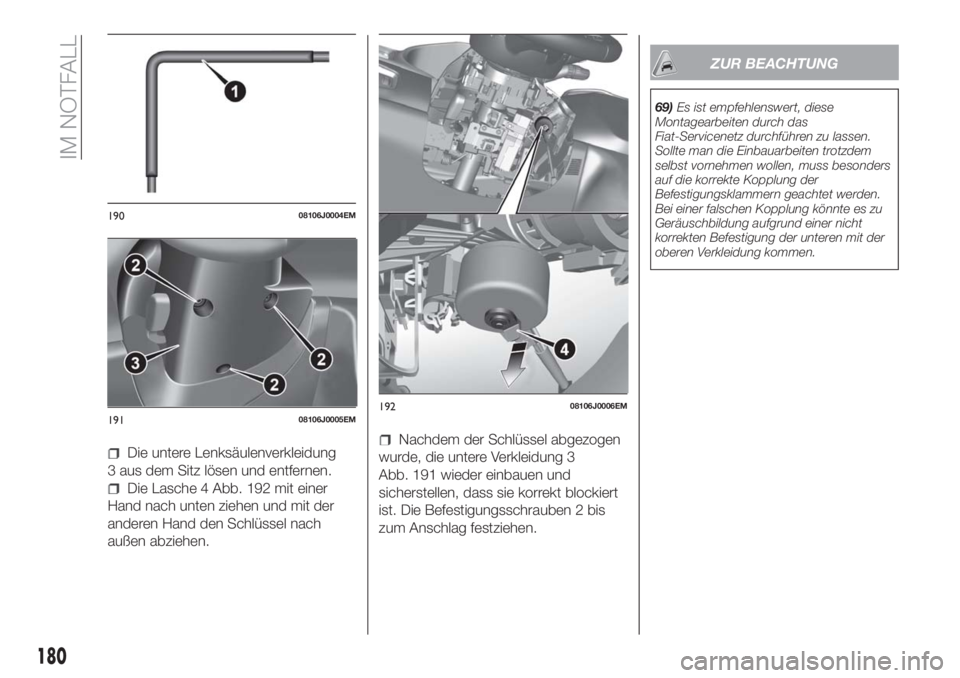

Die untere Lenksäulenverkleidung
3 aus dem Sitz lösen und entfernen.

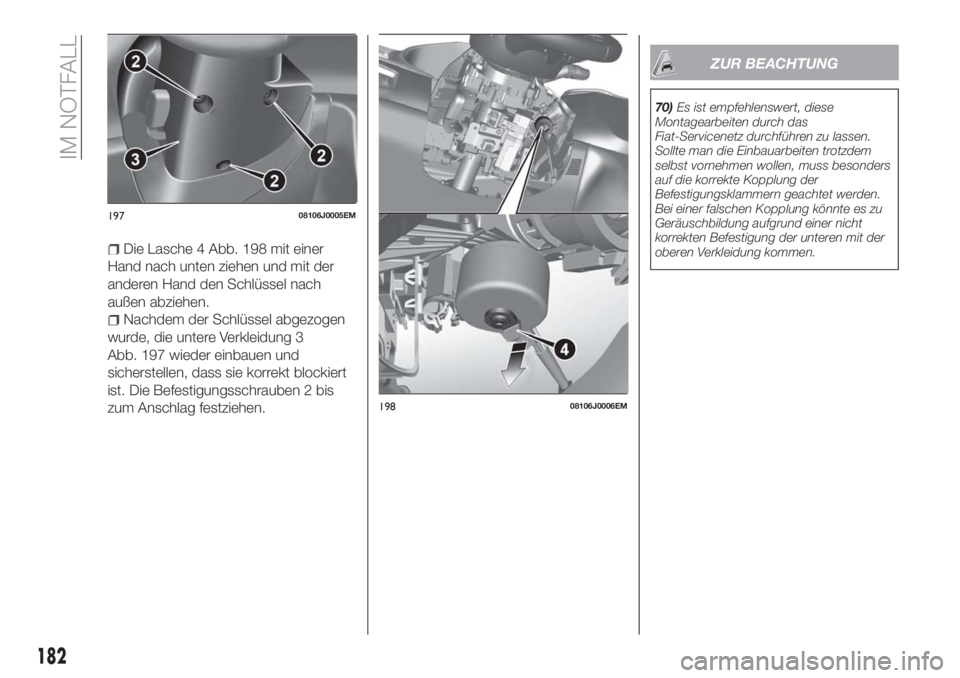

Die Lasche 4 Abb. 192 mit einer
Hand nach unten ziehen und mit der
anderen Hand den Schlüssel nach
außen abziehen.
Nachdem der Schlüssel abgezogen
wurde, die untere Verkleidung 3
Abb. 191 wieder einbauen und
sicherstellen, dass sie korrekt blockiert
ist. Die Befestigungsschrauben 2 bis
zum Anschlag festziehen.
ZUR BEACHTUNG
69)Es ist empfehlenswert, diese
Montagearbeiten durch das
Fiat-Servicenetz durchführen zu lassen.
Sollte man die Einbauarbeiten trotzdem
selbst vornehmen wollen, muss besonders
auf die korrekte Kopplung der
Befestigungsklammern geachtet werden.
Bei einer falschen Kopplung könnte es zu
Geräuschbildung aufgrund einer nicht
korrekten Befestigung der unteren mit der
oberen Verkleidung kommen.
19008106J0004EM
19108106J0005EM19208106J0006EM
180
IM NOTFALL

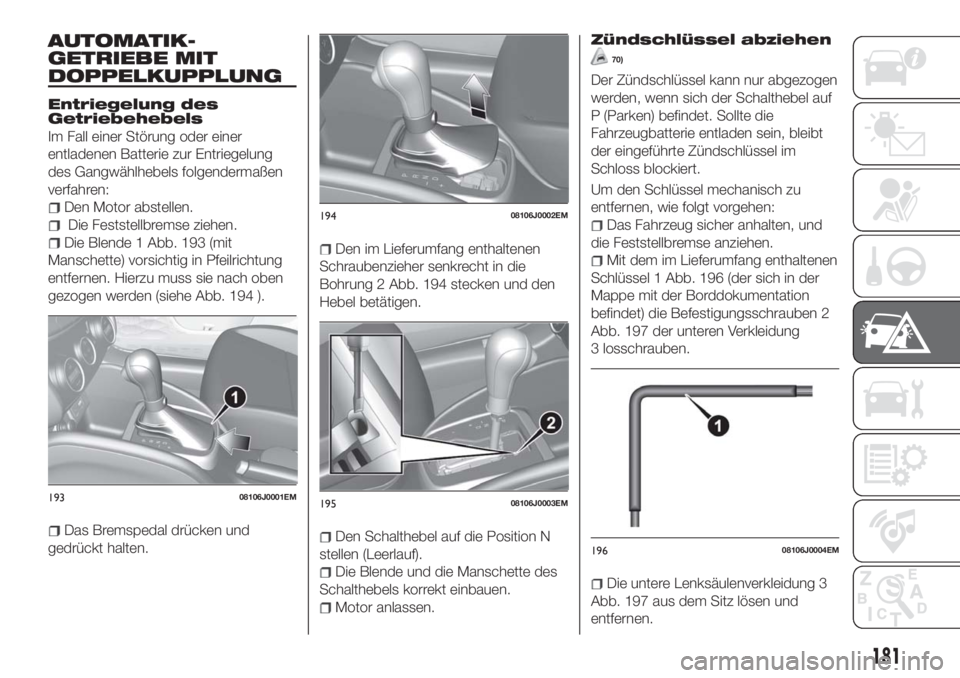

AUTOMATIK-
GETRIEBE MIT
DOPPELKUPPLUNG
Entriegelung des
Getriebehebels
Im Fall einer Störung oder einer
entladenen Batterie zur Entriegelung
des Gangwählhebels folgendermaßen
verfahren:
Den Motor abstellen.
Die Feststellbremse ziehen.
Die Blende 1 Abb. 193 (mit
Manschette) vorsichtig in Pfeilrichtung
entfernen. Hierzu muss sie nach oben
gezogen werden (siehe Abb. 194 ).
Das Bremspedal drücken und
gedrückt halten.
Den im Lieferumfang enthaltenen
Schraubenzieher senkrecht in die
Bohrung 2 Abb. 194 stecken und den
Hebel betätigen.
Den Schalthebel auf die Position N
stellen (Leerlauf).
Die Blende und die Manschette des
Schalthebels korrekt einbauen.
Motor anlassen.
Zündschlüssel abziehen
70)
Der Zündschlüssel kann nur abgezogen
werden, wenn sich der Schalthebel auf
P (Parken) befindet. Sollte die
Fahrzeugbatterie entladen sein, bleibt
der eingeführte Zündschlüssel im
Schloss blockiert.
Um den Schlüssel mechanisch zu
entfernen, wie folgt vorgehen:
Das Fahrzeug sicher anhalten, und
die Feststellbremse anziehen.
Mit dem im Lieferumfang enthaltenen
Schlüssel 1 Abb. 196 (der sich in der
Mappe mit der Borddokumentation
befindet) die Befestigungsschrauben 2
Abb. 197 der unteren Verkleidung
3 losschrauben.
Die untere Lenksäulenverkleidung 3
Abb. 197 aus dem Sitz lösen und
entfernen.
19308106J0001EM
19408106J0002EM
19508106J0003EM
19608106J0004EM
181

Die Lasche 4 Abb. 198 mit einer
Hand nach unten ziehen und mit der
anderen Hand den Schlüssel nach
außen abziehen.
Nachdem der Schlüssel abgezogen
wurde, die untere Verkleidung 3
Abb. 197 wieder einbauen und
sicherstellen, dass sie korrekt blockiert
ist. Die Befestigungsschrauben 2 bis
zum Anschlag festziehen.
ZUR BEACHTUNG
70)Es ist empfehlenswert, diese
Montagearbeiten durch das
Fiat-Servicenetz durchführen zu lassen.
Sollte man die Einbauarbeiten trotzdem
selbst vornehmen wollen, muss besonders
auf die korrekte Kopplung der
Befestigungsklammern geachtet werden.
Bei einer falschen Kopplung könnte es zu
Geräuschbildung aufgrund einer nicht
korrekten Befestigung der unteren mit der
oberen Verkleidung kommen.
19708106J0005EM
19808106J0006EM
182
IM NOTFALL
