Dampfstrahler oder
Hochdruckreiniger benutzen. Immer
einen Abstand von mindestens 40 cm
von der Karosserie einhalten, um
Beschädigungen oder Alterationen zu
vermeiden. Wasseransammlungen
können das Fahrzeug langfristig
beschädigen.
Die Karosserie vorzugsweise mit
einem Niederdruck-Wasserstrahl
abspülen.
die Karosserie mit einem weichen
Schwamm und einem leichten
Reinigungsmittel abwaschen; dabei oft
den Schwamm ausspülen;
Reichlich mit Wasser spülen und mit
Druckluft oder einem Autoleder
trocknen.
Während des Trocknens vor allem auf
die weniger sichtbaren Teile achten, wie
Türöffnungen, Motorhaube,
Scheinwerfereinfassungen, in denen
sich leicht Wasser anstaut. Das
Fahrzeug nicht waschen, wenn es in
der Sonne geparkt war oder die
Motorhaube noch heiß ist: dies könnte
den Glanz der Lackierung
beeinträchtigen.
Die äußeren Kunststoffteile sind wie bei
einer normalen Wagenwäsche zu
reinigen.HINWEIS
Vermeiden Sie möglichst, das Fahrzeug
unter Bäumen zu parken; die
harzhaltigen Substanzen geben dem
Lack ein stumpfes Aussehen und
erhöhen die Korrosionsgefahr.
Eventueller Vogelkot muss sofort und
gründlich abgewaschen werden, da
dessen Säure besonders ätzend wirkt.
Scheiben
Spezielle Reiniger und gut saubere
Tücher verwenden, um die Scheiben
nicht zu zerkratzen und somit die
Durchsichtigkeit zu beeinträchtigen.ZUR BEACHTUNG Um die auf der
Innenseite der Heckscheibe
aufgetragenen Heizwiderstände nicht
zu beschädigen, vorsichtig und nur in
Richtung der aufgetragenen
Heizwiderstände reiben.
Scheinwerfer
Ein weiches Tuch benutzen, das mit
Wasser und Seife für Fahrzeuge
genässt ist.
ZUR BEACHTUNG Bei der Reinigung
der transparenten
Kunststoffabdeckungen der
Scheinwerfer keine aromatischen
Substanzen (z. B. Benzin) oder Ketone
(z. B. Azeton) verwenden.ZUR BEACHTUNG Bei Reinigung mit
einem Wasserstrahl, diesen auf einem
Abstand von etwa 20 cm von den
Scheinwerfern halten.
Motorraum
Nach jeder Wintersaison wird eine
sorgfältige Motorraumwäsche
empfohlen; dabei den Wasserstrahl
nicht direkt auf die Steuerelektroniken
und die Scheibenwischermotoren
richten. Für diesen Vorgang die
Fachwerkstätten kontaktieren.
ZUR BEACHTUNG Die Wäsche muss
bei kaltem Motor und Anlassvorrichtung
in der Position STOP ausgeführt
werden. Nach der Wäsche prüfen, dass
die verschiedenen Schutzvorrichtungen
(z.B. Gummikappen oder
Abdeckungen) nicht entfernt oder
beschädigt wurden.
ZUR BEACHTUNG
87)Zur Wahrung der Lackeigenschaften
bei und nach der Fahrzeugreinigung keine
Scheuer- bzw. Poliermittel benutzen.
215

88)Vermeiden Sie bei automatischen
Waschanlagen, die Reinigung mit Rollen
oder Bürsten. Die Autowäsche sollte
ausschließlich von Hand mit
Reinigungsmitteln mit neutralem PH
erfolgen. Das Fahrzeug immer mit einem
feuchten Wildlederlappen gut abtrocknen.
Keine scheuernden bzw. polierenden Mittel
für die Autowäsche benutzen. Vogelkot
muss sofort und gründlich abgewaschen
werden, da dessen Säure besonders
ätzend wirkt. Möglichst vermeiden, das
Fahrzeug unter Bäumen zu parken.
Eventuellen Baumharz sofort entfernen,
denn nach dem Austrocknen sind diese
Rückstände ausschließlich mit scheuernden
bzw. polierenden Mitteln zu entfernen,
durch die aber die Gefahr besteht, die
typische Matteigenschaft des Lacks zu
verändern. Zur Reinigung der Windschutz-
und Heckscheibe keine unverdünnte
Scheibenwaschflüssigkeit benutzen. Immer
zuerst mit 50% Wasser verdünnen.
Unverdünnte Scheibenwaschflüssigkeit nur
einsetzen, wenn dies durch die
Außentemperaturbedingungen nicht zu
vermeiden ist.
ZUR BEACHTUNG
6)Reinigungsmittel verschmutzen das
Wasser. Das Waschen des Fahrzeugs ist
daher nur in den Anlagen vorzunehmen, die
für das Auffangen und die Reinigung der für
das Waschen verwendeten Flüssigkeiten
eingerichtet sind.
INTERIEUR
183) 184) 185)
Regelmäßig den Reinigungszustand der
Innenausstattungen unter den
Teppichen prüfen, wo Oxidierungen des
Blechs auftreten könnten.
SITZE UND STOFFTEILE
Mit einer weichen Bürste oder einem
Staubsauger abstauben. Die beste
Reinigungswirkung an den Bezügen,
die nicht aus Stoff bestehen, erzielt man
mit einer angefeuchteten Bürste. Die
Sitze mit einem feuchten Schwamm
abreiben, der in eine Lösung von
Wasser und neutralem Waschmittel
getaucht wird.
LEDERSITZE(soweit vorhanden)
Trockenen Schmutz mit einem feuchten
Wildledertuch oder Lappen entfernen,
ohne zu großen Druck auszuüben.
Flecken von Flüssigkeiten oder Fett mit
einem saugstarken trockenen Tuch
entfernen, ohne zu reiben. Danach mit
einem weichen Lappen oder einem
Wildledertuch, die mit Wasser oder
neutraler Seife befeuchtet wurden,
nochmals über die Stelle wischen. Ist
der Fleck noch immer vorhanden,
spezielle Produkte benutzen und dabei
die Bedienungsanleitung beachten.
ZUR BEACHTUNG Auf keinen Fall
Alkohol benutzen. Immer sicherstellen,
dass die Reinigungsprodukte keinen
Alkohol und Derivate beinhalten, auch
wenn der Anteil äußerst gering sein
sollte.
KUNSTSTOFF- UND
KUNSTSTOFF-
216
WARTUNG UND PFLEGE
BESCHICHTETE TEILE
89)
Die internen Kunststoffteile mit einem
Mikrofasertuch reinigen, das mit einer
Lösung von Wasser und neutralem,
nicht scheuerndem Reinigungsmittel
befeuchtet wurde.
Um Fett- und hartnäckige Flecken zu
entfernen, spezifische Reiniger ohne
Lösungsmittel benutzen, die so
entwickelt wurden, dass sie Aussehen
und die Farbe der Bauteile nicht
verändern.
Um den eventuellen Staub zu
entfernen, eignet sich ein eventuell mit
Wasser befeuchtetes Mikrofasertuch.
Vom Einsatz von Papiertaschentüchern
wird abgeraten, um Fusseln zu
vermeiden.

ECHTLEDERVERKLEIDETE
TEILE
(soweit vorhanden)
Um diese Bauteile zu reinigen, nur
Wasser und Neutralseife benutzen.
Niemals Alkohol und/oder alkoholhaltige
Produkte verwenden.
Vor dem Einsatz spezieller Produkte für
die Reinigung der Innenausstattungen,
immer prüfen, dass die Produkte keinen
Alkohol oder alkoholhaltige Substanzen
enthalten.ZUR BEACHTUNG
183)Verwenden Sie nie brennbare
Produkte wie Petroleumäther oder
Waschbenzin zur Reinigung des
Fahrzeuginneren. Die elektrostatischen
Entladungen, die beim Reiben während der
Reinigung entstehen, könnten einen Brand
auslösen.
184)Keine Sprühdosen im Fahrzeug
aufbewahren: Explosionsgefahr. Die
Sprühdosen dürfen keiner Temperatur über
50°C ausgesetzt werden. Im Fahrzeug, das
in der Sonne steht, kann die Temperatur
diesen Wert weit überschreiten.
185)Aus diesem Grunde darf sich auf dem
Boden vor der Pedalgruppe kein Hindernis
befinden: eventuelle Fußmatten müssen
glatt liegen, damit sie den Pedalweg nicht
beeinträchtigen.
ZUR BEACHTUNG
89)Keinen Alkohol, kein Benzin oder
daraus abgeleitete Produkte zum Reinigen
der Scheibe der Instrumententafel und des
Armaturenbretts verwenden.
217

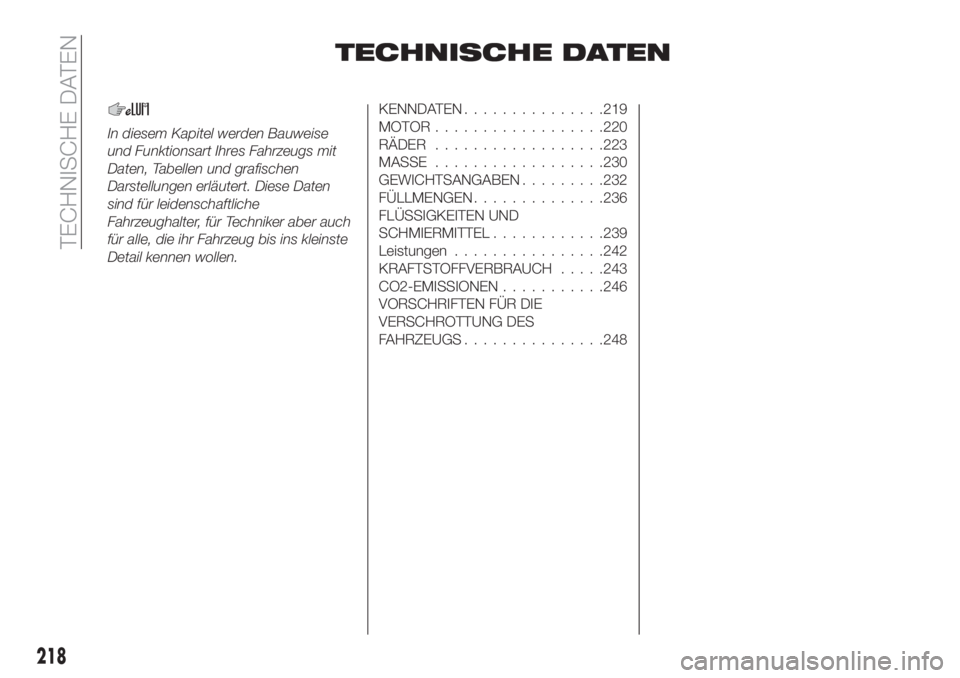

TECHNISCHE DATEN
In diesem Kapitel werden Bauweise
und Funktionsart Ihres Fahrzeugs mit
Daten, Tabellen und grafischen
Darstellungen erläutert. Diese Daten
sind für leidenschaftliche
Fahrzeughalter, für Techniker aber auch
für alle, die ihr Fahrzeug bis ins kleinste
Detail kennen wollen.
KENNDATEN...............219
MOTOR..................220
RÄDER..................223
MASSE..................230
GEWICHTSANGABEN.........232
FÜLLMENGEN..............236
FLÜSSIGKEITEN UND
SCHMIERMITTEL............239
Leistungen................242
KRAFTSTOFFVERBRAUCH.....243
CO2-EMISSIONEN...........246
VORSCHRIFTEN FÜR DIE
VERSCHROTTUNG DES
FAHRZEUGS...............248
218
TECHNISCHE DATEN

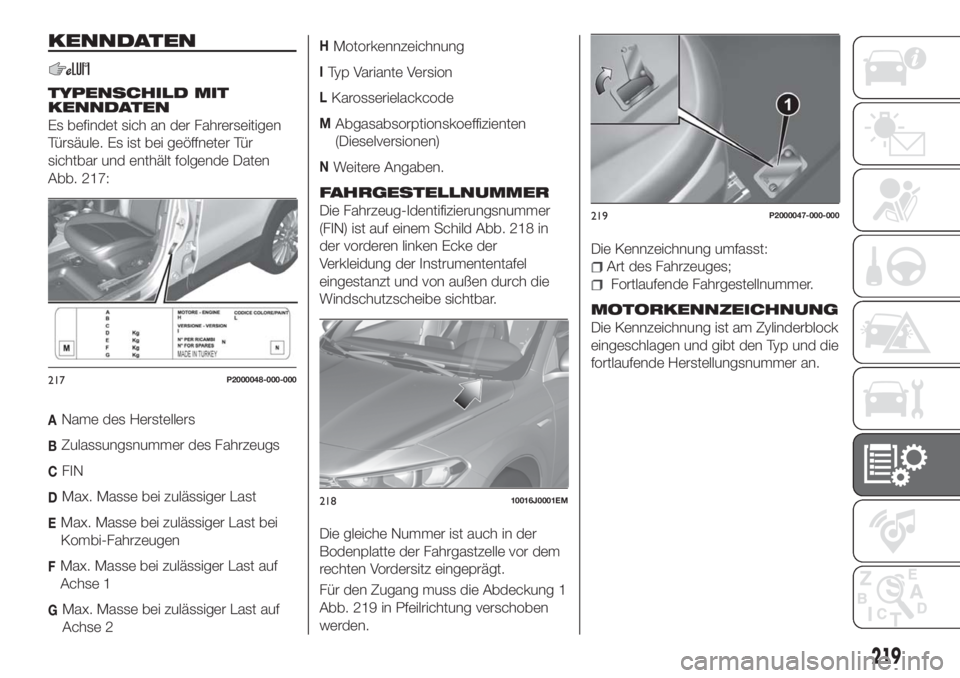

KENNDATEN
TYPENSCHILD MIT
KENNDATEN
Es befindet sich an der Fahrerseitigen
Türsäule. Es ist bei geöffneter Tür
sichtbar und enthält folgende Daten
Abb. 217:
AName des Herstellers
BZulassungsnummer des Fahrzeugs
CFIN
DMax. Masse bei zulässiger Last
EMax. Masse bei zulässiger Last bei
Kombi-Fahrzeugen
FMax. Masse bei zulässiger Last auf
Achse 1
GMax. Masse bei zulässiger Last auf
Achse 2
HMotorkennzeichnung
ITyp Variante Version
LKarosserielackcode
MAbgasabsorptionskoeffizienten
(Dieselversionen)
NWeitere Angaben.
FAHRGESTELLNUMMER
Die Fahrzeug-Identifizierungsnummer
(FIN) ist auf einem Schild Abb. 218 in
der vorderen linken Ecke der
Verkleidung der Instrumententafel
eingestanzt und von außen durch die
Windschutzscheibe sichtbar.
Die gleiche Nummer ist auch in der
Bodenplatte der Fahrgastzelle vor dem
rechten Vordersitz eingeprägt.
Für den Zugang muss die Abdeckung 1
Abb. 219 in Pfeilrichtung verschoben
werden.Die Kennzeichnung umfasst:
Art des Fahrzeuges;
Fortlaufende Fahrgestellnummer.
MOTORKENNZEICHNUNG
Die Kennzeichnung ist am Zylinderblock
eingeschlagen und gibt den Typ und die
fortlaufende Herstellungsnummer an.
217P2000048-000-000
21810016J0001EM
219P2000047-000-000
219

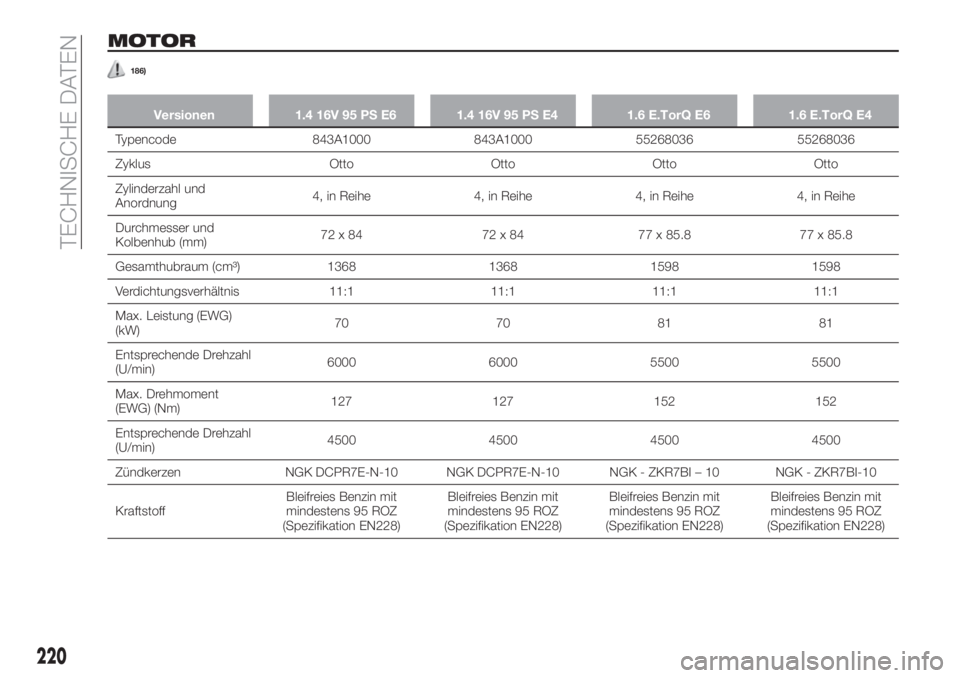

MOTOR
186)
Versionen 1.4 16V 95 PS E6 1.4 16V 95 PS E4 1.6 E.TorQ E6 1.6 E.TorQ E4
Typencode 843A1000 843A1000 55268036 55268036
Zyklus Otto Otto Otto Otto
Zylinderzahl und
Anordnung4, in Reihe 4, in Reihe 4, in Reihe 4, in Reihe
Durchmesser und
Kolbenhub (mm)72 x 84 72 x 84 77 x 85.8 77 x 85.8
Gesamthubraum (cm³) 1368 1368 1598 1598
Verdichtungsverhältnis 11:1 11:1 11:1 11:1
Max. Leistung (EWG)
(kW)70 70 81 81
Entsprechende Drehzahl
(U/min)6000 6000 5500 5500
Max. Drehmoment
(EWG) (Nm)127 127 152 152
Entsprechende Drehzahl
(U/min)4500 4500 4500 4500
Zündkerzen NGK DCPR7E-N-10 NGK DCPR7E-N-10 NGK - ZKR7BI – 10 NGK - ZKR7BI-10
KraftstoffBleifreies Benzin mit
mindestens 95 ROZ
(Spezifikation EN228)Bleifreies Benzin mit
mindestens 95 ROZ
(Spezifikation EN228)Bleifreies Benzin mit
mindestens 95 ROZ
(Spezifikation EN228)Bleifreies Benzin mit
mindestens 95 ROZ
(Spezifikation EN228)
220
TECHNISCHE DATEN

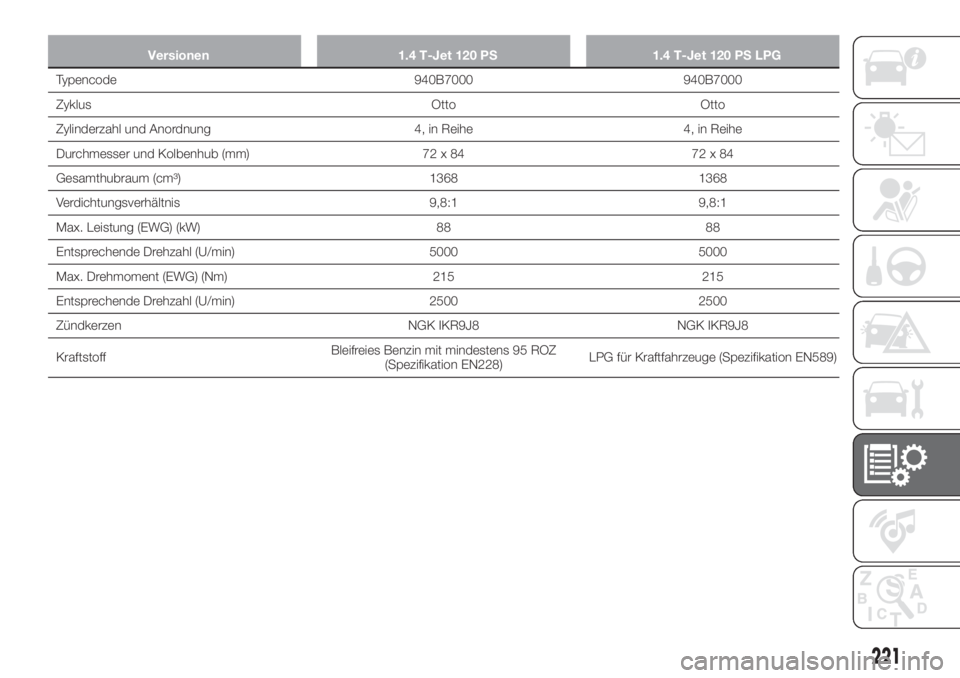

Versionen 1.4 T-Jet 120 PS 1.4 T-Jet 120 PS LPG
Typencode 940B7000 940B7000
Zyklus Otto Otto
Zylinderzahl und Anordnung 4, in Reihe 4, in Reihe
Durchmesser und Kolbenhub (mm) 72 x 84 72 x 84
Gesamthubraum (cm³) 1368 1368
Verdichtungsverhältnis 9,8:1 9,8:1
Max. Leistung (EWG) (kW) 88 88
Entsprechende Drehzahl (U/min) 5000 5000
Max. Drehmoment (EWG) (Nm) 215 215
Entsprechende Drehzahl (U/min) 2500 2500
Zündkerzen NGK IKR9J8 NGK IKR9J8
KraftstoffBleifreies Benzin mit mindestens 95 ROZ
(Spezifikation EN228)LPG für Kraftfahrzeuge (Spezifikation EN589)
221

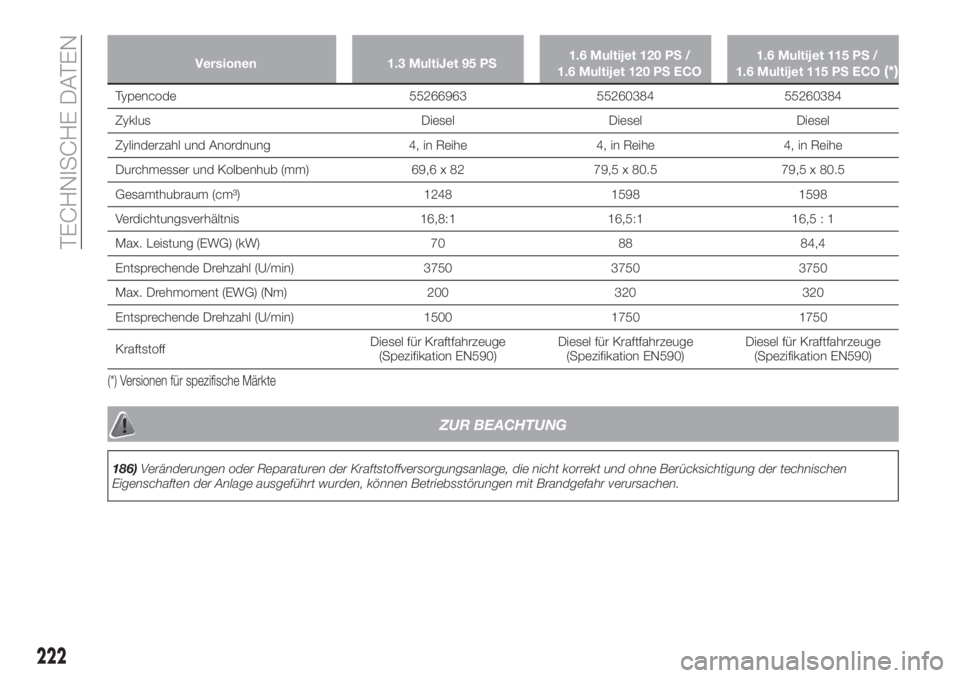

Versionen 1.3 MultiJet 95 PS1.6 Multijet 120 PS /
1.6 Multijet 120 PS ECO1.6 Multijet 115 PS /
1.6 Multijet 115 PS ECO(*)
Typencode 55266963 55260384 55260384
Zyklus Diesel Diesel Diesel
Zylinderzahl und Anordnung 4, in Reihe 4, in Reihe 4, in Reihe
Durchmesser und Kolbenhub (mm) 69,6 x 82 79,5 x 80.5 79,5 x 80.5
Gesamthubraum (cm³) 1248 1598 1598
Verdichtungsverhältnis 16,8:1 16,5:1 16,5 : 1
Max. Leistung (EWG) (kW) 70 88 84,4
Entsprechende Drehzahl (U/min) 3750 3750 3750
Max. Drehmoment (EWG) (Nm) 200 320 320
Entsprechende Drehzahl (U/min) 1500 1750 1750
KraftstoffDiesel für Kraftfahrzeuge
(Spezifikation EN590)Diesel für Kraftfahrzeuge
(Spezifikation EN590)Diesel für Kraftfahrzeuge
(Spezifikation EN590)
(*) Versionen für spezifische Märkte
ZUR BEACHTUNG
186)Veränderungen oder Reparaturen der Kraftstoffversorgungsanlage, die nicht korrekt und ohne Berücksichtigung der technischen
Eigenschaften der Anlage ausgeführt wurden, können Betriebsstörungen mit Brandgefahr verursachen.
222
TECHNISCHE DATEN
