2018 FIAT TIPO 5DOORS STATION WAGON Betriebsanleitung (in German)

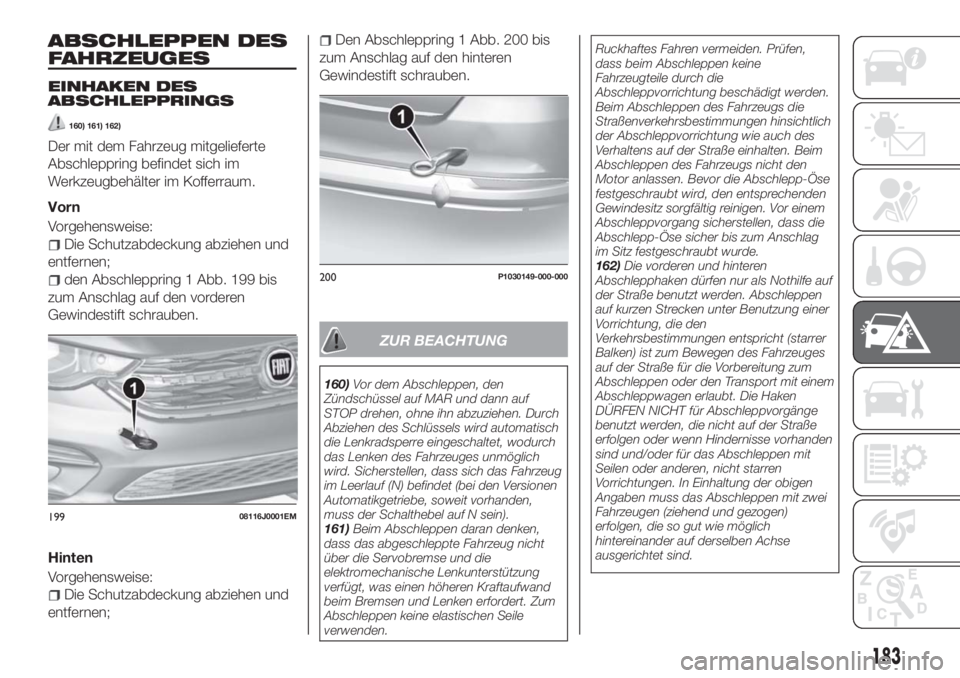

ABSCHLEPPEN DES
FAHRZEUGES
EINHAKEN DES
ABSCHLEPPRINGS
160) 161) 162)
Der mit dem Fahrzeug mitgelieferte
Abschleppring befindet sich im
Werkzeugbehälter im Kofferraum.
Vorn
Vorgehensweise:
Die Schutzabdeckung abziehen und
entfernen;
den Abschleppring 1 Abb. 199 bis
zum Anschlag auf den vorderen
Gewindestift schrauben.
Hinten
Vorgehensweise:
Die Schutzabdeckung abziehen und
entfernen;
Den Abschleppring 1 Abb. 200 bis
zum Anschlag auf den hinteren
Gewindestift schrauben.
ZUR BEACHTUNG
160)Vor dem Abschleppen, den
Zündschüssel auf MAR und dann auf
STOP drehen, ohne ihn abzuziehen. Durch
Abziehen des Schlüssels wird automatisch
die Lenkradsperre eingeschaltet, wodurch
das Lenken des Fahrzeuges unmöglich
wird. Sicherstellen, dass sich das Fahrzeug
im Leerlauf (N) befindet (bei den Versionen
Automatikgetriebe, soweit vorhanden,
muss der Schalthebel auf N sein).
161)Beim Abschleppen daran denken,
dass das abgeschleppte Fahrzeug nicht
über die Servobremse und die
elektromechanische Lenkunterstützung
verfügt, was einen höheren Kraftaufwand
beim Bremsen und Lenken erfordert. Zum
Abschleppen keine elastischen Seile
verwenden.Ruckhaftes Fahren vermeiden. Prüfen,
dass beim Abschleppen keine
Fahrzeugteile durch die
Abschleppvorrichtung beschädigt werden.
Beim Abschleppen des Fahrzeugs die
Straßenverkehrsbestimmungen hinsichtlich
der Abschleppvorrichtung wie auch des
Verhaltens auf der Straße einhalten. Beim
Abschleppen des Fahrzeugs nicht den
Motor anlassen. Bevor die Abschlepp-Öse
festgeschraubt wird, den entsprechenden
Gewindesitz sorgfältig reinigen. Vor einem
Abschleppvorgang sicherstellen, dass die
Abschlepp-Öse sicher bis zum Anschlag
im Sitz festgeschraubt wurde.
162)Die vorderen und hinteren
Abschlepphaken dürfen nur als Nothilfe auf
der Straße benutzt werden. Abschleppen
auf kurzen Strecken unter Benutzung einer
Vorrichtung, die den
Verkehrsbestimmungen entspricht (starrer
Balken) ist zum Bewegen des Fahrzeuges
auf der Straße für die Vorbereitung zum
Abschleppen oder den Transport mit einem
Abschleppwagen erlaubt. Die Haken
DÜRFEN NICHT für Abschleppvorgänge
benutzt werden, die nicht auf der Straße
erfolgen oder wenn Hindernisse vorhanden
sind und/oder für das Abschleppen mit
Seilen oder anderen, nicht starren
Vorrichtungen. In Einhaltung der obigen
Angaben muss das Abschleppen mit zwei
Fahrzeugen (ziehend und gezogen)
erfolgen, die so gut wie möglich
hintereinander auf derselben Achse
ausgerichtet sind.
19908116J0001EM
200P1030149-000-000
183

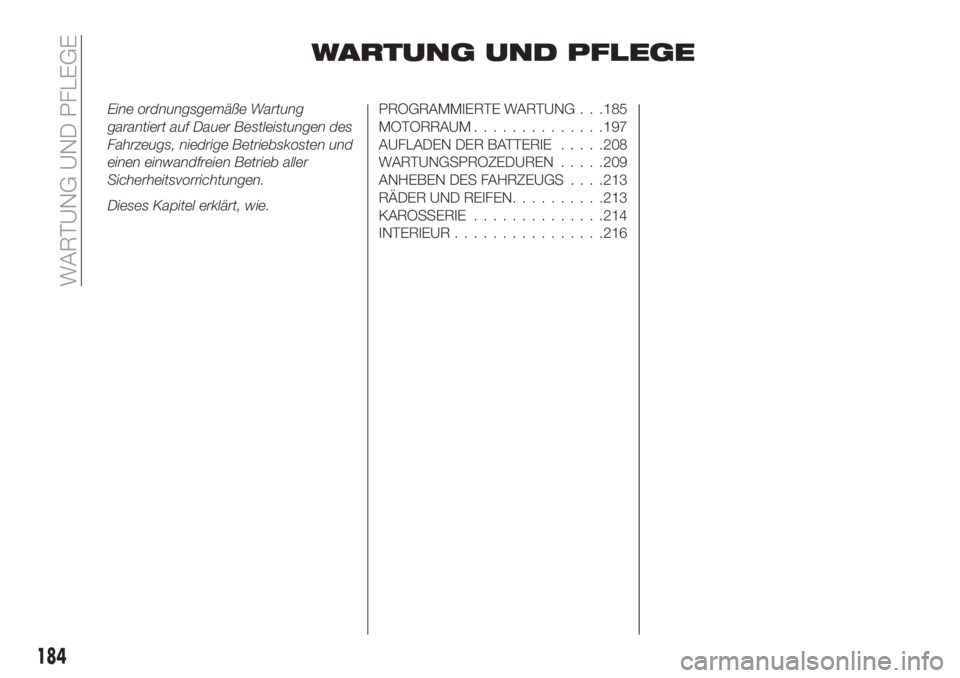

WARTUNG UND PFLEGE
Eine ordnungsgemäße Wartung
garantiert auf Dauer Bestleistungen des
Fahrzeugs, niedrige Betriebskosten und
einen einwandfreien Betrieb aller
Sicherheitsvorrichtungen.
Dieses Kapitel erklärt, wie.PROGRAMMIERTE WARTUNG . . .185
MOTORRAUM..............197
AUFLADEN DER BATTERIE.....208
WARTUNGSPROZEDUREN.....209
ANHEBEN DES FAHRZEUGS. . . .213
RÄDER UND REIFEN..........213
KAROSSERIE..............214
INTERIEUR................216
184
WARTUNG UND PFLEGE

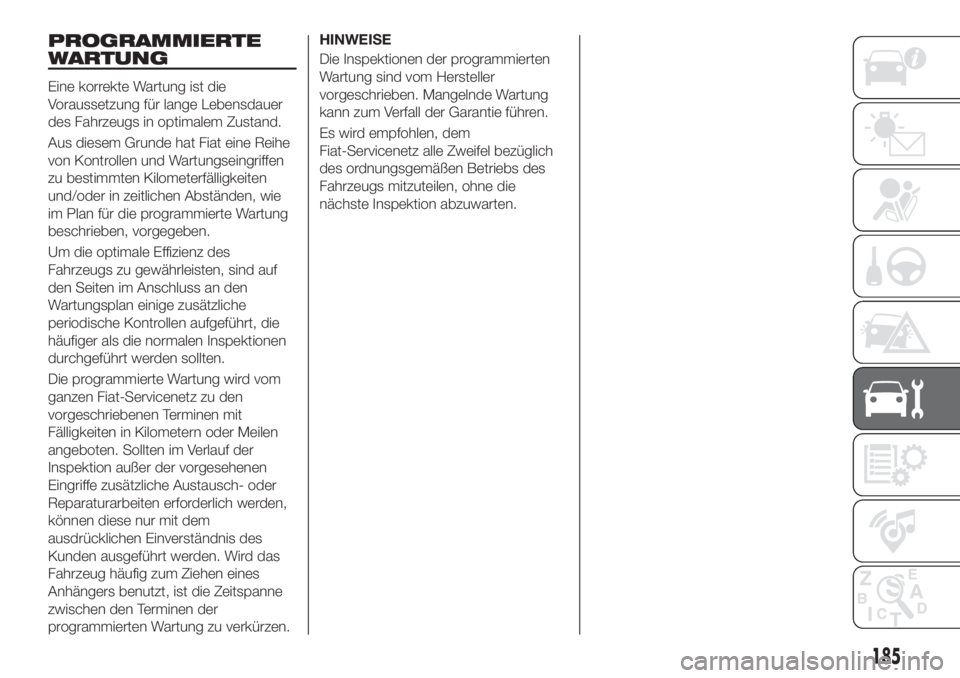

PROGRAMMIERTE
WARTUNG
Eine korrekte Wartung ist die
Voraussetzung für lange Lebensdauer
des Fahrzeugs in optimalem Zustand.
Aus diesem Grunde hat Fiat eine Reihe
von Kontrollen und Wartungseingriffen
zu bestimmten Kilometerfälligkeiten
und/oder in zeitlichen Abständen, wie
im Plan für die programmierte Wartung
beschrieben, vorgegeben.
Um die optimale Effizienz des
Fahrzeugs zu gewährleisten, sind auf
den Seiten im Anschluss an den
Wartungsplan einige zusätzliche
periodische Kontrollen aufgeführt, die
häufiger als die normalen Inspektionen
durchgeführt werden sollten.
Die programmierte Wartung wird vom
ganzen Fiat-Servicenetz zu den
vorgeschriebenen Terminen mit
Fälligkeiten in Kilometern oder Meilen
angeboten. Sollten im Verlauf der
Inspektion außer der vorgesehenen
Eingriffe zusätzliche Austausch- oder
Reparaturarbeiten erforderlich werden,
können diese nur mit dem
ausdrücklichen Einverständnis des
Kunden ausgeführt werden. Wird das
Fahrzeug häufig zum Ziehen eines
Anhängers benutzt, ist die Zeitspanne
zwischen den Terminen der
programmierten Wartung zu verkürzen.HINWEISE
Die Inspektionen der programmierten
Wartung sind vom Hersteller
vorgeschrieben. Mangelnde Wartung
kann zum Verfall der Garantie führen.
Es wird empfohlen, dem
Fiat-Servicenetz alle Zweifel bezüglich
des ordnungsgemäßen Betriebs des
Fahrzeugs mitzuteilen, ohne die
nächste Inspektion abzuwarten.
185

PLAN FÜR DIE PROGRAMMIERTE WARTUNG (Benzin-/LPG-Versionen)
WARNUNG: Nach dem letzten in der Tabelle genannten Eingriff, mit der programmierten Wartung weiterfahren, die im Plan
genannten Abstände berücksichtigen und mit Punkten oder Anmerkungen für jeden Arbeitsgang markieren. Achtung: Wenn
man wieder ab dem Anfang des Wartungsplans mit den Wartungseingriffen beginnt, kann es geschehen, dass die maximalen
Wartungsintervalle für einige Eingriffe überschritten werden.
186
WARTUNG UND PFLEGE
Tausend Kilometer15 30 45 60 75 90 105 120 135 150
Jahre12345678910
Kontrolle des Zustands und der Abnutzung der Reifen und
eventuelle Druckeinstellung; Kontrolle des Zustands des
Reifen-Reparatursets (wo vorhanden)
Kontrolle der Beleuchtungsanlage (Scheinwerfer,
Fahrtrichtungsanzeiger, Warnblinkanlage,
Kofferraumleuchte, Innenraumleuchte,
Handschuhfachleuchte, Kontrollleuchten am
Armaturenbrett usw.)
Flüssigkeitsstand Motorraum prüfen und ggf. ergänzen(1)
Kontrolle Abgasemissionen / Abgastrübung
Kontrolle mittels Diagnosestecker des Motorbetriebs, der
Emissionen und (wo vorgesehen) des Alterungszustands
des Motoröls
(1) Zum Nachfüllen sind die in den Bordunterlagen angegebenen Flüssigkeiten zu verwenden und erst nach der Feststellung, dass die Anlage fehlerfreiist.
Sichtprüfung des Zustands der LPG-Leitungen und
-Anschlüsse sowie der Befestigung des LPG-Tanks
(Versionen 1.4 T-Jet 120 PS LPG)

Tausend Kilometer15 30 45 60 75 90 105 120 135 150
Jahre12345678910
Sichtprüfung auf Zustand und Unversehrtheit:
Karosserieaußenseite, Unterbodenschutz, Rohre und
Schläuche (Abgas, Kraftstoff, Bremsen), Gummiteile
(Hauben, Manschetten, Buchsen usw.)
Position und Abnutzung der Wischerblätter an Front- und
Heckscheibe prüfen
Kontrolle des einwandfreien Betriebs der
Scheibenwaschanlage und ggf. Einstellung der
Waschdüsen.
Sauberkeit der Schlösser an Motorhaube und Kofferraum
kontrollieren, reinigen und Hebelwerk schmieren
Kontrolle des Handbremshebelwegs, eventuell einstellen
Bremsbelagverschleiß und Zustand der Vorder- und
Hinterradscheibenbremsen einer Sichtprüfung unterziehen
(2)
und Funktion des Bremsbelagverschleißsensors
Sichtkontrolle des Zustands und der Abnutzung der
hinteren Trommelbremsdichtungen (2)
Sichtkontrolle des Zustands der Lambdasonde (Versionen
1.4 16V 95 PS E4 / Versionen 1.6 E.TorQ E4) (3)
(2) Für Versionen/Märkte, wo vorgesehen
(3) Dieser Eingriff ist erforderlich, wenn das Fahrzeug in einem der folgenden Ländern eingesetzt wird: Afghanistan, Algerien, Angola, Armenien, Kongo, Äthiopien,
Ghana, Iran, Irak, Jordanien, Malawi, Mali, Mosambik, Nigeria, Senegal, Syrien, Simbabwe
187

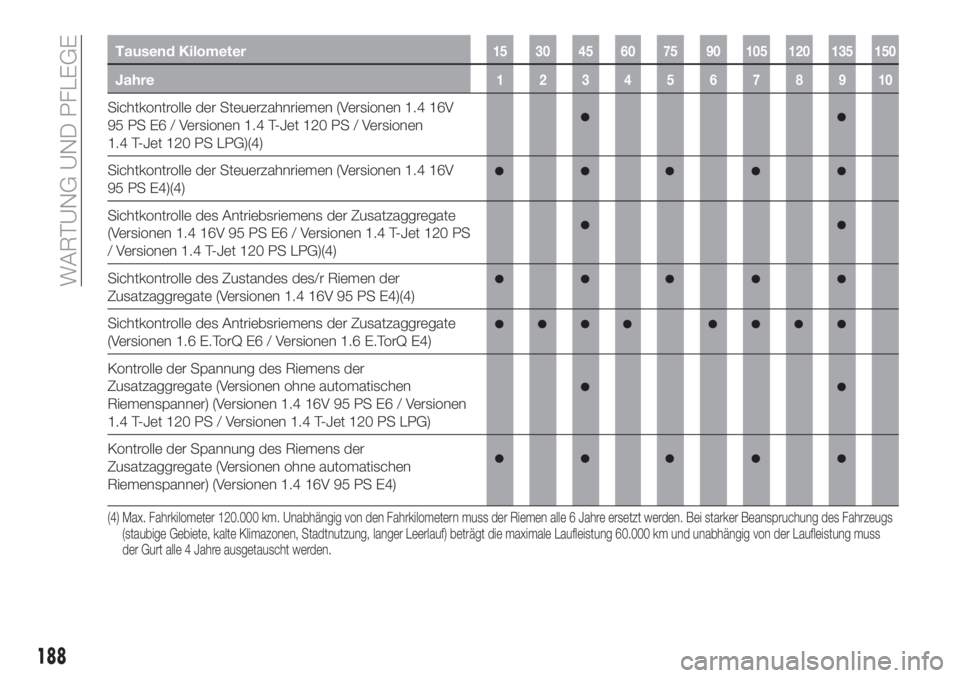

Tausend Kilometer15 30 45 60 75 90 105 120 135 150
Jahre12345678910
Sichtkontrolle der Steuerzahnriemen (Versionen 1.4 16V
95 PS E6 / Versionen 1.4 T-Jet 120 PS / Versionen
1.4 T-Jet 120 PS LPG)(4)
Sichtkontrolle der Steuerzahnriemen (Versionen 1.4 16V
95 PS E4)(4)
Sichtkontrolle des Antriebsriemens der Zusatzaggregate
(Versionen 1.4 16V 95 PS E6 / Versionen 1.4 T-Jet 120 PS
/ Versionen 1.4 T-Jet 120 PS LPG)(4)
Sichtkontrolle des Zustandes des/r Riemen der
Zusatzaggregate (Versionen 1.4 16V 95 PS E4)(4)
Sichtkontrolle des Antriebsriemens der Zusatzaggregate
(Versionen 1.6 E.TorQ E6 / Versionen 1.6 E.TorQ E4)
Kontrolle der Spannung des Riemens der
Zusatzaggregate (Versionen ohne automatischen
Riemenspanner) (Versionen 1.4 16V 95 PS E6 / Versionen
1.4 T-Jet 120 PS / Versionen 1.4 T-Jet 120 PS LPG)
Kontrolle der Spannung des Riemens der
Zusatzaggregate (Versionen ohne automatischen
Riemenspanner) (Versionen 1.4 16V 95 PS E4)
(4) Max. Fahrkilometer 120.000 km. Unabhängig von den Fahrkilometern muss der Riemen alle 6 Jahre ersetzt werden. Bei starker Beanspruchung des Fahrzeugs
(staubige Gebiete, kalte Klimazonen, Stadtnutzung, langer Leerlauf) beträgt die maximale Laufleistung 60.000 km und unabhängig von der Laufleistung muss
der Gurt alle 4 Jahre ausgetauscht werden.
188
WARTUNG UND PFLEGE

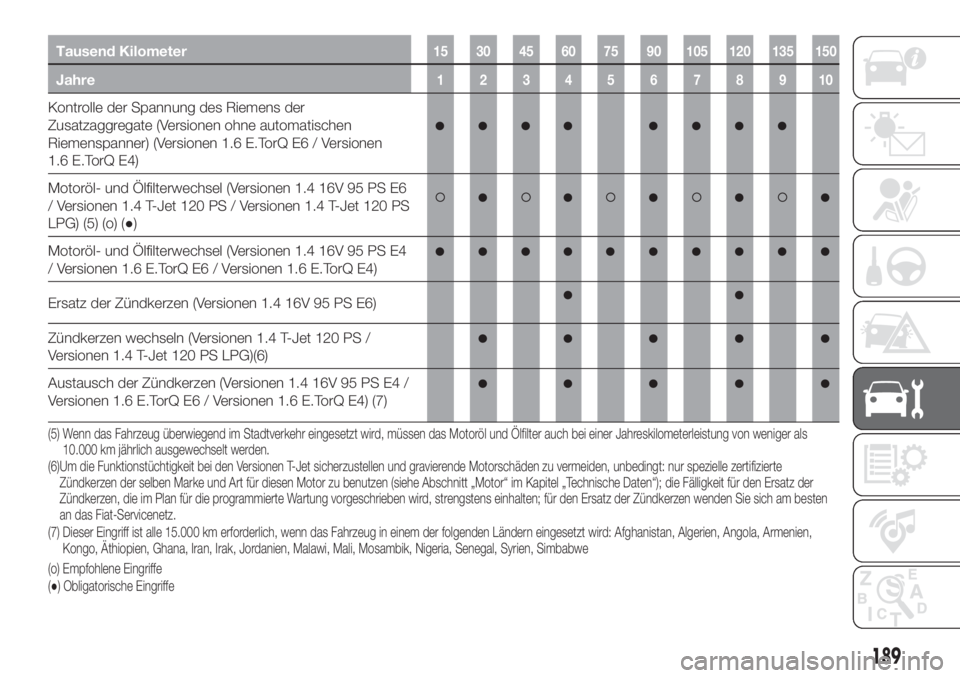

Tausend Kilometer15 30 45 60 75 90 105 120 135 150
Jahre12345678910
Kontrolle der Spannung des Riemens der
Zusatzaggregate (Versionen ohne automatischen
Riemenspanner) (Versionen 1.6 E.TorQ E6 / Versionen
1.6 E.TorQ E4)
Motoröl- und Ölfilterwechsel (Versionen 1.4 16V 95 PS E6
/ Versionen 1.4 T-Jet 120 PS / Versionen 1.4 T-Jet 120 PS
LPG) (5) (o) (●)
Motoröl- und Ölfilterwechsel (Versionen 1.4 16V 95 PS E4
/ Versionen 1.6 E.TorQ E6 / Versionen 1.6 E.TorQ E4)
Ersatz der Zündkerzen (Versionen 1.4 16V 95 PS E6)
Zündkerzen wechseln (Versionen 1.4 T-Jet 120 PS /
Versionen 1.4 T-Jet 120 PS LPG)(6)
Austausch der Zündkerzen (Versionen 1.4 16V 95 PS E4 /
Versionen 1.6 E.TorQ E6 / Versionen 1.6 E.TorQ E4) (7)
(5) Wenn das Fahrzeug überwiegend im Stadtverkehr eingesetzt wird, müssen das Motoröl und Ölfilter auch bei einer Jahreskilometerleistung von weniger als
10.000 km jährlich ausgewechselt werden.
(o) Empfohlene Eingriffe
(●) Obligatorische Eingriffe (6)Um die Funktionstüchtigkeit bei den Versionen T-Jet sicherzustellen und gravierende Motorschäden zu vermeiden, unbedingt: nur spezielle zertifizierte
Zündkerzen der selben Marke und Art für diesen Motor zu benutzen (siehe Abschnitt „Motor“ im Kapitel „Technische Daten“); die Fälligkeit für den Ersatz der
Zündkerzen, die im Plan für die programmierte Wartung vorgeschrieben wird, strengstens einhalten; für den Ersatz der Zündkerzen wenden Sie sich am besten
an das Fiat-Servicenetz.
(7) Dieser Eingriff ist alle 15.000 km erforderlich, wenn das Fahrzeug in einem der folgenden Ländern eingesetzt wird: Afghanistan, Algerien, Angola, Armenien,
Kongo, Äthiopien, Ghana, Iran, Irak, Jordanien, Malawi, Mali, Mosambik, Nigeria, Senegal, Syrien, Simbabwe
189

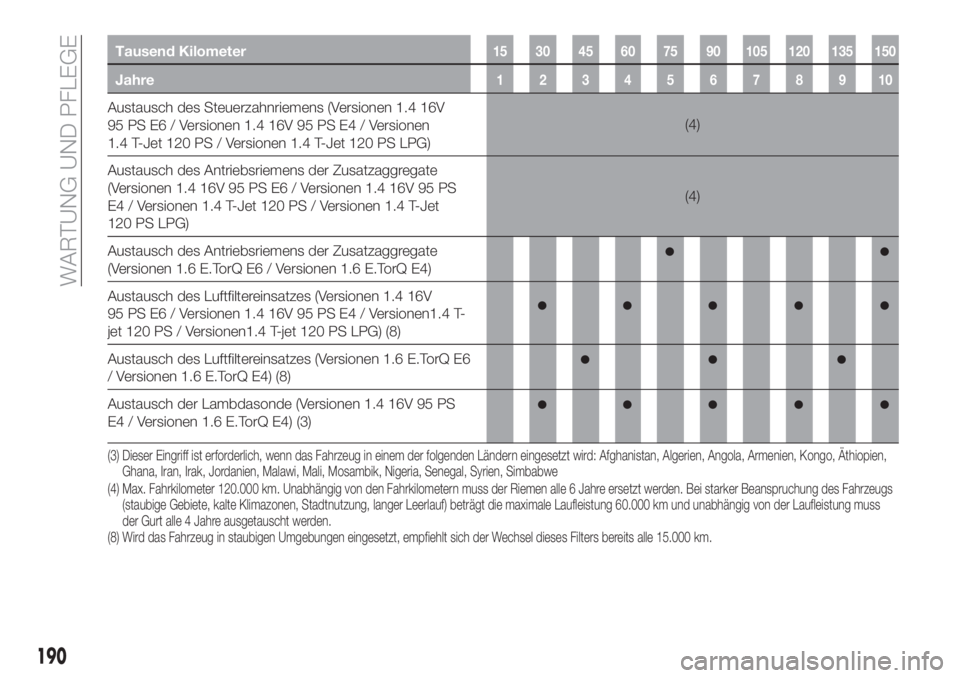

Tausend Kilometer15 30 45 60 75 90 105 120 135 150
Jahre12345678910
Austausch des Steuerzahnriemens (Versionen 1.4 16V
95 PS E6 / Versionen 1.4 16V 95 PS E4 / Versionen
1.4 T-Jet 120 PS / Versionen 1.4 T-Jet 120 PS LPG)(4)
Austausch des Antriebsriemens der Zusatzaggregate
(Versionen 1.4 16V 95 PS E6 / Versionen 1.4 16V 95 PS
E4 / Versionen 1.4 T-Jet 120 PS / Versionen 1.4 T-Jet
120 PS LPG)(4)
Austausch des Antriebsriemens der Zusatzaggregate
(Versionen 1.6 E.TorQ E6 / Versionen 1.6 E.TorQ E4)
Austausch des Luftfiltereinsatzes (Versionen 1.4 16V
95 PS E6 / Versionen 1.4 16V 95 PS E4 / Versionen1.4 T-
jet 120 PS / Versionen1.4 T-jet 120 PS LPG) (8)
Austausch des Luftfiltereinsatzes (Versionen 1.6 E.TorQ E6
/ Versionen 1.6 E.TorQ E4) (8)
Austausch der Lambdasonde (Versionen 1.4 16V 95 PS
E4 / Versionen 1.6 E.TorQ E4) (3)
(4) Max. Fahrkilometer 120.000 km. Unabhängig von den Fahrkilometern muss der Riemen alle 6 Jahre ersetzt werden. Bei starker Beanspruchung des Fahrzeugs
(staubige Gebiete, kalte Klimazonen, Stadtnutzung, langer Leerlauf) beträgt die maximale Laufleistung 60.000 km und unabhängig von der Laufleistung muss
der Gurt alle 4 Jahre ausgetauscht werden.
(8) Wird das Fahrzeug in staubigen Umgebungen eingesetzt, empfiehlt sich der Wechsel dieses Filters bereits alle 15.000 km. (3) Dieser Eingriff ist erforderlich, wenn das Fahrzeug in einem der folgenden Ländern eingesetzt wird: Afghanistan, Algerien, Angola, Armenien, Kongo, Äthiopien,
Ghana, Iran, Irak, Jordanien, Malawi, Mali, Mosambik, Nigeria, Senegal, Syrien, Simbabwe
190
