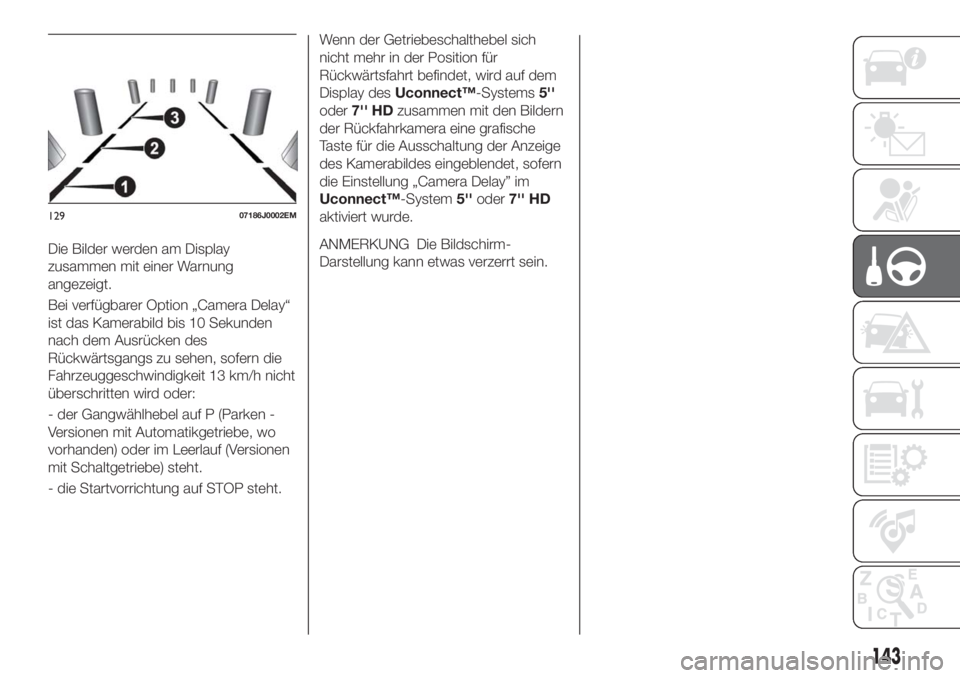

Die Bilder werden am Display
zusammen mit einer Warnung
angezeigt.
Bei verfügbarer Option „Camera Delay“
ist das Kamerabild bis 10 Sekunden
nach dem Ausrücken des
Rückwärtsgangs zu sehen, sofern die
Fahrzeuggeschwindigkeit 13 km/h nicht
überschritten wird oder:
- der Gangwählhebel auf P (Parken -
Versionen mit Automatikgetriebe, wo
vorhanden) oder im Leerlauf (Versionen
mit Schaltgetriebe) steht.
- die Startvorrichtung auf STOP steht.Wenn der Getriebeschalthebel sich
nicht mehr in der Position für
Rückwärtsfahrt befindet, wird auf dem
Display desUconnect™-Systems5''
oder7'' HDzusammen mit den Bildern
der Rückfahrkamera eine grafische
Taste für die Ausschaltung der Anzeige
des Kamerabildes eingeblendet, sofern
die Einstellung „Camera Delay” im
Uconnect™-System5''oder7'' HD
aktiviert wurde.ANMERKUNG Die Bildschirm-
Darstellung kann etwas verzerrt sein.
12907186J0002EM
143

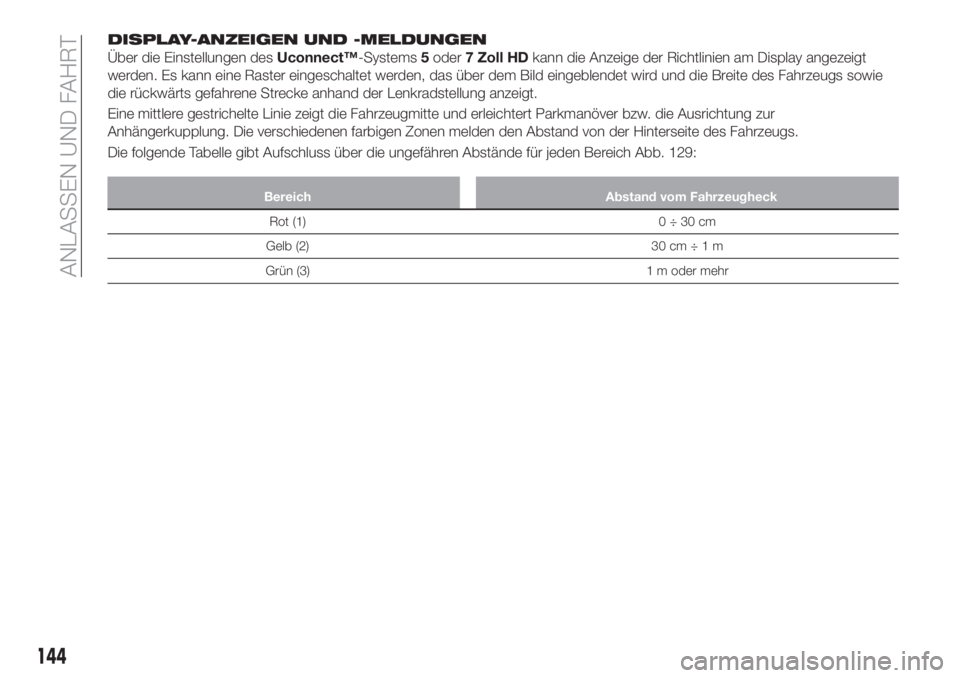

DISPLAY-ANZEIGEN UND -MELDUNGEN
Über die Einstellungen desUconnect™-Systems5oder7 Zoll HDkann die Anzeige der Richtlinien am Display angezeigt
werden. Es kann eine Raster eingeschaltet werden, das über dem Bild eingeblendet wird und die Breite des Fahrzeugs sowie
die rückwärts gefahrene Strecke anhand der Lenkradstellung anzeigt.
Eine mittlere gestrichelte Linie zeigt die Fahrzeugmitte und erleichtert Parkmanöver bzw. die Ausrichtung zur
Anhängerkupplung. Die verschiedenen farbigen Zonen melden den Abstand von der Hinterseite des Fahrzeugs.
Die folgende Tabelle gibt Aufschluss über die ungefähren Abstände für jeden Bereich Abb. 129:
Bereich Abstand vom Fahrzeugheck
Rot (1) 0 ÷ 30 cm
Gelb (2) 30 cm÷1m
Grün (3) 1 m oder mehr
144
ANLASSEN UND FAHRT

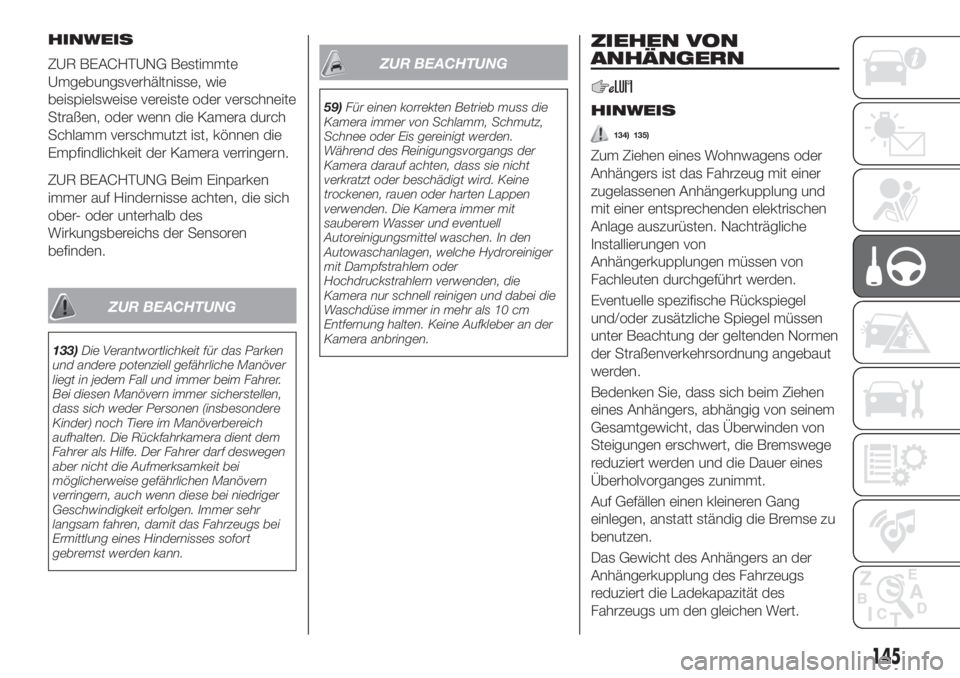

HINWEIS
ZUR BEACHTUNG Bestimmte
Umgebungsverhältnisse, wie
beispielsweise vereiste oder verschneite
Straßen, oder wenn die Kamera durch
Schlamm verschmutzt ist, können die
Empfindlichkeit der Kamera verringern.
ZUR BEACHTUNG Beim Einparken
immer auf Hindernisse achten, die sich
ober- oder unterhalb des
Wirkungsbereichs der Sensoren
befinden.
ZUR BEACHTUNG
133)Die Verantwortlichkeit für das Parken
und andere potenziell gefährliche Manöver
liegt in jedem Fall und immer beim Fahrer.
Bei diesen Manövern immer sicherstellen,
dass sich weder Personen (insbesondere
Kinder) noch Tiere im Manöverbereich
aufhalten. Die Rückfahrkamera dient dem
Fahrer als Hilfe. Der Fahrer darf deswegen
aber nicht die Aufmerksamkeit bei
möglicherweise gefährlichen Manövern
verringern, auch wenn diese bei niedriger
Geschwindigkeit erfolgen. Immer sehr
langsam fahren, damit das Fahrzeugs bei
Ermittlung eines Hindernisses sofort
gebremst werden kann.
ZUR BEACHTUNG
59)Für einen korrekten Betrieb muss die
Kamera immer von Schlamm, Schmutz,
Schnee oder Eis gereinigt werden.
Während des Reinigungsvorgangs der
Kamera darauf achten, dass sie nicht
verkratzt oder beschädigt wird. Keine
trockenen, rauen oder harten Lappen
verwenden. Die Kamera immer mit
sauberem Wasser und eventuell
Autoreinigungsmittel waschen. In den
Autowaschanlagen, welche Hydroreiniger
mit Dampfstrahlern oder
Hochdruckstrahlern verwenden, die
Kamera nur schnell reinigen und dabei die
Waschdüse immer in mehr als 10 cm
Entfernung halten. Keine Aufkleber an der
Kamera anbringen.
ZIEHEN VON
ANHÄNGERN
HINWEIS
134) 135)
Zum Ziehen eines Wohnwagens oder
Anhängers ist das Fahrzeug mit einer
zugelassenen Anhängerkupplung und
mit einer entsprechenden elektrischen
Anlage auszurüsten. Nachträgliche
Installierungen von
Anhängerkupplungen müssen von
Fachleuten durchgeführt werden.
Eventuelle spezifische Rückspiegel
und/oder zusätzliche Spiegel müssen
unter Beachtung der geltenden Normen
der Straßenverkehrsordnung angebaut
werden.
Bedenken Sie, dass sich beim Ziehen
eines Anhängers, abhängig von seinem
Gesamtgewicht, das Überwinden von
Steigungen erschwert, die Bremswege
reduziert werden und die Dauer eines
Überholvorganges zunimmt.
Auf Gefällen einen kleineren Gang
einlegen, anstatt ständig die Bremse zu
benutzen.
Das Gewicht des Anhängers an der
Anhängerkupplung des Fahrzeugs
reduziert die Ladekapazität des
Fahrzeugs um den gleichen Wert.
145

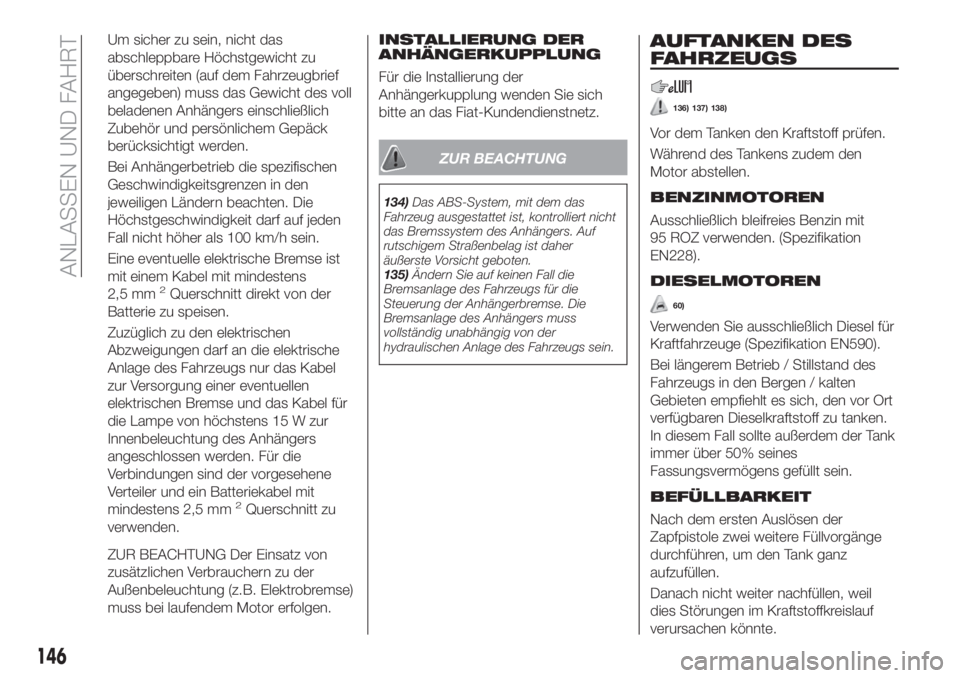

Um sicher zu sein, nicht das
abschleppbare Höchstgewicht zu
überschreiten (auf dem Fahrzeugbrief
angegeben) muss das Gewicht des voll
beladenen Anhängers einschließlich
Zubehör und persönlichem Gepäck
berücksichtigt werden.
Bei Anhängerbetrieb die spezifischen
Geschwindigkeitsgrenzen in den
jeweiligen Ländern beachten. Die
Höchstgeschwindigkeit darf auf jeden
Fall nicht höher als 100 km/h sein.
Eine eventuelle elektrische Bremse ist
mit einem Kabel mit mindestens
2,5 mm
2Querschnitt direkt von der
Batterie zu speisen.
Zuzüglich zu den elektrischen
Abzweigungen darf an die elektrische
Anlage des Fahrzeugs nur das Kabel
zur Versorgung einer eventuellen
elektrischen Bremse und das Kabel für
die Lampe von höchstens 15 W zur
Innenbeleuchtung des Anhängers
angeschlossen werden. Für die
Verbindungen sind der vorgesehene
Verteiler und ein Batteriekabel mit
mindestens 2,5 mm
2Querschnitt zu
verwenden.
ZUR BEACHTUNG Der Einsatz von
zusätzlichen Verbrauchern zu der
Außenbeleuchtung (z.B. Elektrobremse)
muss bei laufendem Motor erfolgen.INSTALLIERUNG DER
ANHÄNGERKUPPLUNG
Für die Installierung der
Anhängerkupplung wenden Sie sich
bitte an das Fiat-Kundendienstnetz.
ZUR BEACHTUNG
134)Das ABS-System, mit dem das
Fahrzeug ausgestattet ist, kontrolliert nicht
das Bremssystem des Anhängers. Auf
rutschigem Straßenbelag ist daher
äußerste Vorsicht geboten.
135)Ändern Sie auf keinen Fall die
Bremsanlage des Fahrzeugs für die
Steuerung der Anhängerbremse. Die
Bremsanlage des Anhängers muss
vollständig unabhängig von der
hydraulischen Anlage des Fahrzeugs sein.
AUFTANKEN DES
FAHRZEUGS
136) 137) 138)
Vor dem Tanken den Kraftstoff prüfen.
Während des Tankens zudem den
Motor abstellen.
BENZINMOTOREN
Ausschließlich bleifreies Benzin mit
95 ROZ verwenden. (Spezifikation
EN228).
DIESELMOTOREN
60)
Verwenden Sie ausschließlich Diesel für
Kraftfahrzeuge (Spezifikation EN590).
Bei längerem Betrieb / Stillstand des
Fahrzeugs in den Bergen / kalten
Gebieten empfiehlt es sich, den vor Ort
verfügbaren Dieselkraftstoff zu tanken.
In diesem Fall sollte außerdem der Tank
immer über 50% seines
Fassungsvermögens gefüllt sein.
BEFÜLLBARKEIT
Nach dem ersten Auslösen der
Zapfpistole zwei weitere Füllvorgänge
durchführen, um den Tank ganz
aufzufüllen.
Danach nicht weiter nachfüllen, weil
dies Störungen im Kraftstoffkreislauf
verursachen könnte.
146
ANLASSEN UND FAHRT

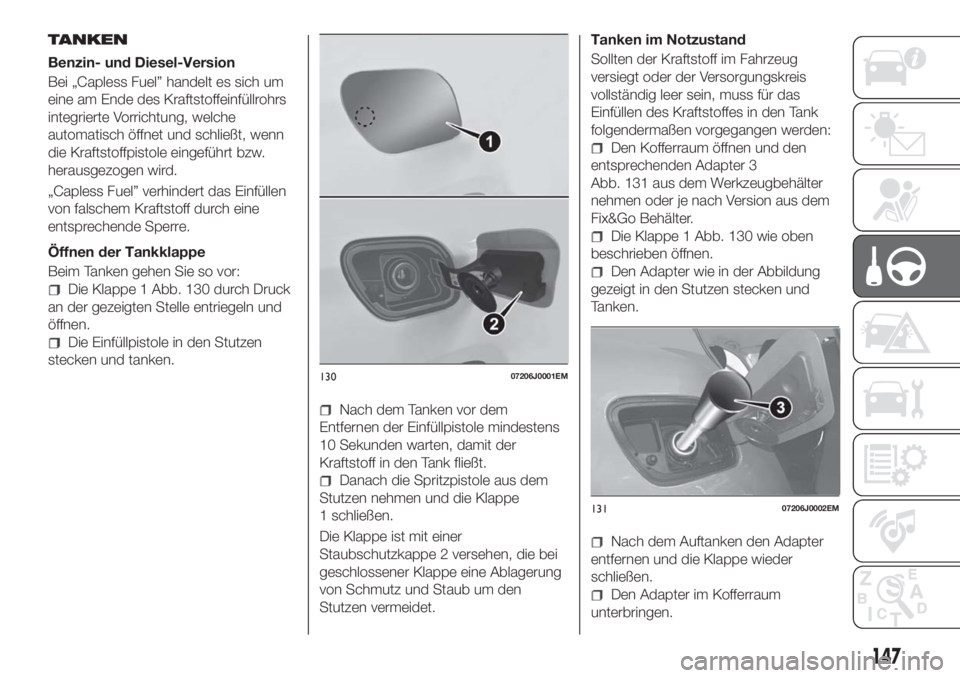

TANKEN
Benzin- und Diesel-Version
Bei „Capless Fuel” handelt es sich um
eine am Ende des Kraftstoffeinfüllrohrs
integrierte Vorrichtung, welche
automatisch öffnet und schließt, wenn
die Kraftstoffpistole eingeführt bzw.
herausgezogen wird.
„Capless Fuel” verhindert das Einfüllen
von falschem Kraftstoff durch eine
entsprechende Sperre.
Öffnen der Tankklappe
Beim Tanken gehen Sie so vor:
Die Klappe 1 Abb. 130 durch Druck
an der gezeigten Stelle entriegeln und
öffnen.
Die Einfüllpistole in den Stutzen
stecken und tanken.
Nach dem Tanken vor dem
Entfernen der Einfüllpistole mindestens
10 Sekunden warten, damit der
Kraftstoff in den Tank fließt.
Danach die Spritzpistole aus dem
Stutzen nehmen und die Klappe
1 schließen.
Die Klappe ist mit einer
Staubschutzkappe 2 versehen, die bei
geschlossener Klappe eine Ablagerung
von Schmutz und Staub um den
Stutzen vermeidet.Tanken im Notzustand
Sollten der Kraftstoff im Fahrzeug
versiegt oder der Versorgungskreis
vollständig leer sein, muss für das
Einfüllen des Kraftstoffes in den Tank
folgendermaßen vorgegangen werden:
Den Kofferraum öffnen und den
entsprechenden Adapter 3
Abb. 131 aus dem Werkzeugbehälter
nehmen oder je nach Version aus dem
Fix&Go Behälter.
Die Klappe 1 Abb. 130 wie oben
beschrieben öffnen.
Den Adapter wie in der Abbildung
gezeigt in den Stutzen stecken und
Tanken.
Nach dem Auftanken den Adapter
entfernen und die Klappe wieder
schließen.
Den Adapter im Kofferraum
unterbringen.
13007206J0001EM
13107206J0002EM
147

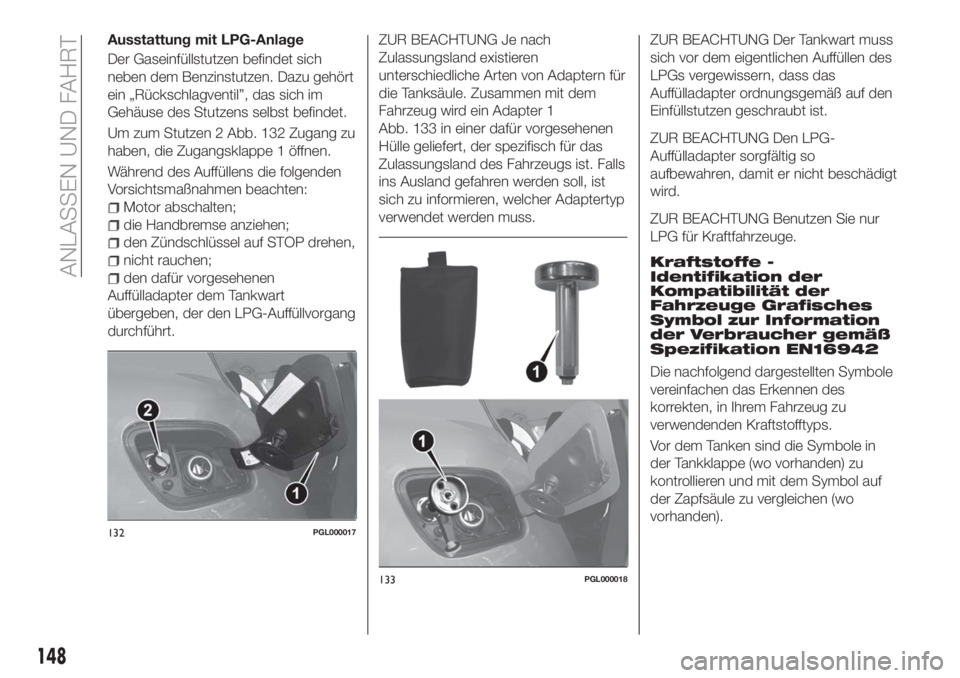

Ausstattung mit LPG-Anlage
Der Gaseinfüllstutzen befindet sich
neben dem Benzinstutzen. Dazu gehört
ein „Rückschlagventil”, das sich im
Gehäuse des Stutzens selbst befindet.
Um zum Stutzen 2 Abb. 132 Zugang zu
haben, die Zugangsklappe 1 öffnen.
Während des Auffüllens die folgenden
Vorsichtsmaßnahmen beachten:
Motor abschalten;
die Handbremse anziehen;
den Zündschlüssel auf STOP drehen,
nicht rauchen;
den dafür vorgesehenen
Auffülladapter dem Tankwart
übergeben, der den LPG-Auffüllvorgang
durchführt.
ZUR BEACHTUNG Je nach
Zulassungsland existieren
unterschiedliche Arten von Adaptern für
die Tanksäule. Zusammen mit dem
Fahrzeug wird ein Adapter 1
Abb. 133 in einer dafür vorgesehenen
Hülle geliefert, der spezifisch für das
Zulassungsland des Fahrzeugs ist. Falls
ins Ausland gefahren werden soll, ist
sich zu informieren, welcher Adaptertyp
verwendet werden muss.ZUR BEACHTUNG Der Tankwart muss
sich vor dem eigentlichen Auffüllen des
LPGs vergewissern, dass das
Auffülladapter ordnungsgemäß auf den
Einfüllstutzen geschraubt ist.
ZUR BEACHTUNG Den LPG-
Auffülladapter sorgfältig so
aufbewahren, damit er nicht beschädigt
wird.
ZUR BEACHTUNG Benutzen Sie nur
LPG für Kraftfahrzeuge.
Kraftstoffe -
Identifikation der
Kompatibilität der
Fahrzeuge Grafisches
Symbol zur Information
der Verbraucher gemäß
Spezifikation EN16942
Die nachfolgend dargestellten Symbole
vereinfachen das Erkennen des
korrekten, in Ihrem Fahrzeug zu
verwendenden Kraftstofftyps.
Vor dem Tanken sind die Symbole in
der Tankklappe (wo vorhanden) zu
kontrollieren und mit dem Symbol auf
der Zapfsäule zu vergleichen (wo
vorhanden).
132PGL000017
133PGL000018
148
ANLASSEN UND FAHRT

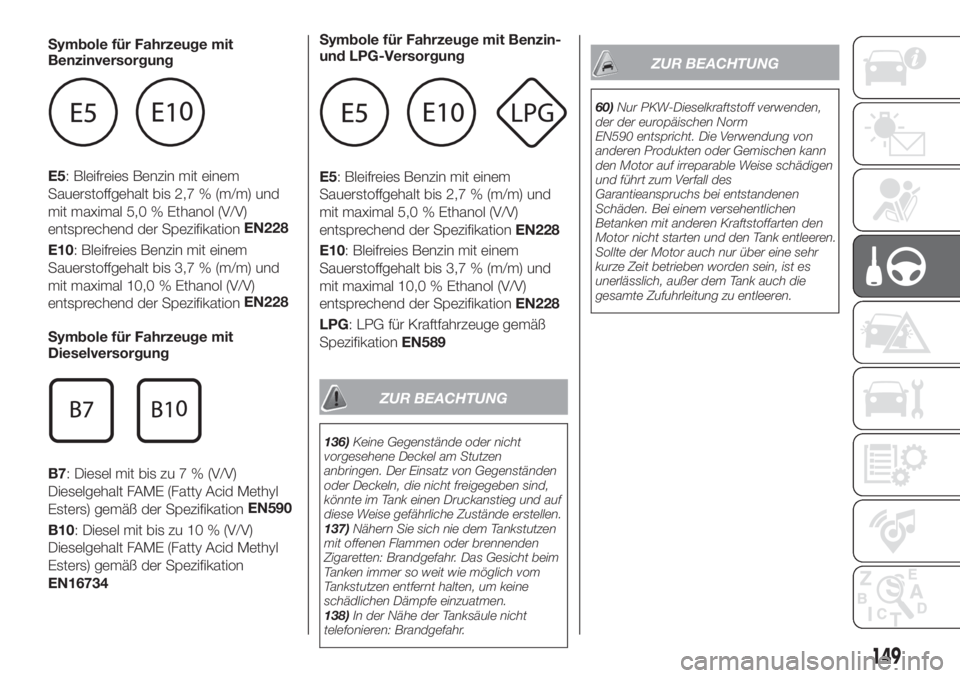

E5: Bleifreies Benzin mit einem
Sauerstoffgehalt bis 2,7 % (m/m) und
mit maximal 5,0 % Ethanol (V/V)
entsprechend der SpezifikationEN228
E10: Bleifreies Benzin mit einem
Sauerstoffgehalt bis 3,7 % (m/m) und
mit maximal 10,0 % Ethanol (V/V)
entsprechend der SpezifikationEN228
Symbole für Fahrzeuge mit
Dieselversorgung
B7: Diesel mit bis zu 7 % (V/V)
Dieselgehalt FAME (Fatty Acid Methyl
Esters) gemäß der SpezifikationEN590
B10: Diesel mit bis zu 10 % (V/V)
Dieselgehalt FAME (Fatty Acid Methyl
Esters) gemäß der Spezifikation
EN16734Symbole für Fahrzeuge mit Benzin-
und LPG-Versorgung
E5: Bleifreies Benzin mit einem
Sauerstoffgehalt bis 2,7 % (m/m) und
mit maximal 5,0 % Ethanol (V/V)
entsprechend der SpezifikationEN228
E10: Bleifreies Benzin mit einem
Sauerstoffgehalt bis 3,7 % (m/m) und
mit maximal 10,0 % Ethanol (V/V)
entsprechend der SpezifikationEN228
LPG: LPG für Kraftfahrzeuge gemäß
SpezifikationEN589
ZUR BEACHTUNG
136)Keine Gegenstände oder nicht
vorgesehene Deckel am Stutzen
anbringen. Der Einsatz von Gegenständen
oder Deckeln, die nicht freigegeben sind,
könnte im Tank einen Druckanstieg und auf
diese Weise gefährliche Zustände erstellen.
137)Nähern Sie sich nie dem Tankstutzen
mit offenen Flammen oder brennenden
Zigaretten: Brandgefahr. Das Gesicht beim
Tanken immer so weit wie möglich vom
Tankstutzen entfernt halten, um keine
schädlichen Dämpfe einzuatmen.
138)In der Nähe der Tanksäule nicht
telefonieren: Brandgefahr.
ZUR BEACHTUNG
60)Nur PKW-Dieselkraftstoff verwenden,
der der europäischen Norm
EN590 entspricht. Die Verwendung von
anderen Produkten oder Gemischen kann
den Motor auf irreparable Weise schädigen
und führt zum Verfall des
Garantieanspruchs bei entstandenen
Schäden. Bei einem versehentlichen
Betanken mit anderen Kraftstoffarten den
Motor nicht starten und den Tank entleeren.
Sollte der Motor auch nur über eine sehr
kurze Zeit betrieben worden sein, ist es
unerlässlich, außer dem Tank auch die
gesamte Zufuhrleitung zu entleeren.
149
Symbole für Fahrzeuge mit
Benzinversorgung

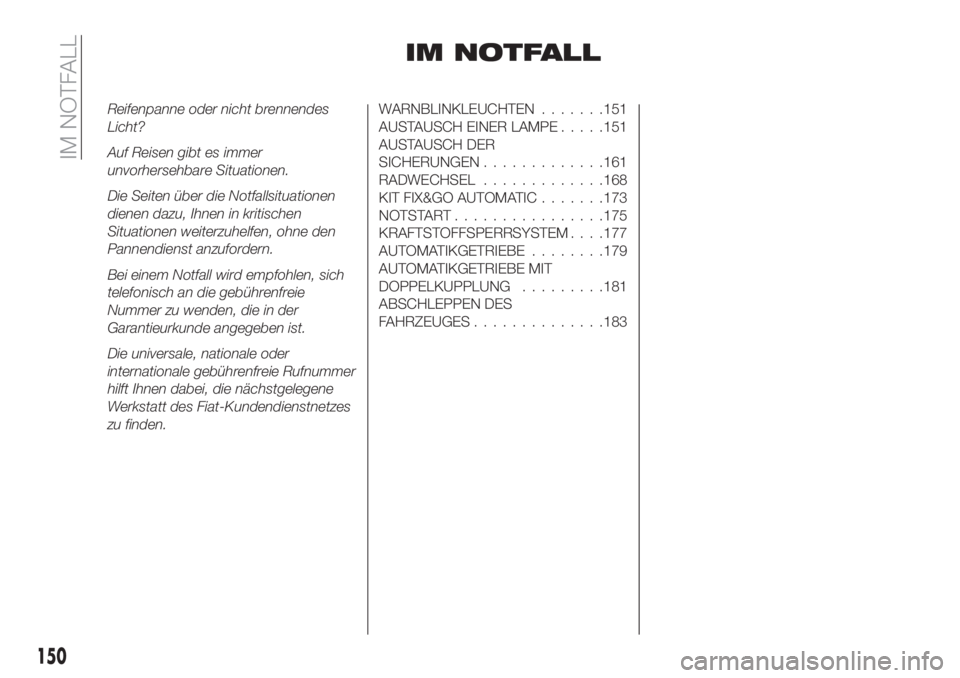

IM NOTFALL
Reifenpanne oder nicht brennendes
Licht?
Auf Reisen gibt es immer
unvorhersehbare Situationen.
Die Seiten über die Notfallsituationen
dienen dazu, Ihnen in kritischen
Situationen weiterzuhelfen, ohne den
Pannendienst anzufordern.
Bei einem Notfall wird empfohlen, sich
telefonisch an die gebührenfreie
Nummer zu wenden, die in der
Garantieurkunde angegeben ist.
Die universale, nationale oder
internationale gebührenfreie Rufnummer
hilft Ihnen dabei, die nächstgelegene
Werkstatt des Fiat-Kundendienstnetzes
zu finden.WARNBLINKLEUCHTEN.......151
AUSTAUSCH EINER LAMPE.....151
AUSTAUSCH DER
SICHERUNGEN.............161
RADWECHSEL.............168
KIT FIX&GO AUTOMATIC.......173
NOTSTART................175
KRAFTSTOFFSPERRSYSTEM. . . .177
AUTOMATIKGETRIEBE........179
AUTOMATIKGETRIEBE MIT
DOPPELKUPPLUNG.........181
ABSCHLEPPEN DES
FAHRZEUGES..............183
150
IM NOTFALL
