2018 FIAT DOBLO COMBI Notice d'entretien (in French)

MOTEUR
Versions 1.4 1.4 T-JET 1.4 T-JET Natural Power
Code type 843A1000 198A4000 198A4000
Cycle Otto Otto Otto
Nombre et position des
cylindres4 en ligne 4 en ligne 4 en ligne
Diamètre et course des
pistons (mm)72x84 72x84 72x84
Cylindrée totale (cm³) 1368 1368 1368
Taux de compression 11:1 9,8:1 9,8:1
Puissance maximum (CEE)
(kW)70 88 88
Puissance maximum (CEE)
(ch)95 120 120
régime correspondant
(tours/min)6000 5000 5000
Couple maximum (CEE)
(Nm)127 206 206
Couple maximum (CEE)
(kgm)12.95 21 21
régime correspondant
(tours/min)4500 3000 3000
Bougies d'allumage NGK DCPR7E NGK IKR9F8 FIAT 55210685 - NGK IKR9F8
CarburantEssence sans plomb 95
R.O.N. (Spécification EN228)Essence sans plomb 95
R.O.N. (Spécification EN228)MéthaneEssence sans
plomb 95
R.O.N.
(Spécification
EN228)
191

Versions 1.3 MultiJet sans DPF 1.3 MultiJet avec DPF 1.3 MultiJet Euro 6
Code type 199A3000 263A2000 / 263A6000 330A1000/225A2000
Cycle Diesel Diesel Diesel
Nombre et position des cylindres 4 en ligne 4 en ligne 4 en ligne
Diamètre et course des pistons (mm) 69,6 x 82 69,6 x 82 69,6 x 82
Cylindrée totale (cm³) 1248 1248 1248
Taux de compression 17,6:1 16,8:1 16,8:1
Puissance maximum (CEE) (kW) 66 66/55 70/59
Puissance maximum (CEE) (Ch) 90 90/75 95/80
régime correspondant (tr/min) 4000 4000 3750
Couple maximum (CEE) (Nm) 200 200 200
Couple maximum (CEE) (kgm) 20.4 20.4 20.4
régime correspondant (tours/min) 1750 1500 1500
Bougies d'allumage - - -
CarburantGazole pour transport routier
(Spécification EN590)Gazole pour transport routier
(Spécification EN590)Gazole pour transport routier
(Spécification EN590)
192
DONNÉES TECHNIQUES

Versions 1.6 Multijet Euro 4 /
Euro 5 / Euro 5+1.6 MultiJet Euro 6 2.0 Multijet
Code type198A3000 / 263A3000 /
263A4000 / 263A5000940C1000 / 263A8000 /
263A7000 / 263A9000263A1000
Cycle Diesel Diesel Diesel
Nombre et position des cylindres 4 en ligne 4 en ligne 4 en ligne
Diamètre et course des pistons (mm) 79,5 x 80,5 79,5 x 80,5 83x90,5
Cylindrée totale (cm³) 1598 1598 1956
Taux de compression 16,5:1 16,5+-0,4 16,5:1
Puissance maximum (CEE) (kW) 77/74/66 88/77/70/74 99
Puissance maximum (CEE) (ch) 105/100/90 120/105/95/100 135
régime correspondant (tours/min) 4000 3750/3750/2500/3750 3500
Couple maximum (CEE) (Nm)
290/200
(*)320/300/300/300 320
Couple maximum (CEE) (kgm)
29,6/20,4
(*)32,6/30,6/30,6/30,6 32.6
régime correspondant (tours/min) 1500 1750 1500
Bougies d'allumage - - -
CarburantGazole pour transport routier
(Spécification EN590)Gazole pour transport routier
(Spécification EN590)Gazole pour transport routier
(Spécification EN590)
(*) Code moteur 263A5000
193

ROUES
JANTES ET PNEUS
Jantes en acier embouti ou en alliage. Pneus Tubeless à carcasse radiale. Sur la carte grise figurent également tous les types
de pneus homologués.
ATTENTION En cas d'éventuelles différences entre la « Notice d'entretien » et la « Carte grise », tenir compte des données
indiquées sur la Carte grise.
Pour la sécurité sur route, il est indispensable que le véhicule soit équipé de pneus de la même marque et du même type sur
toutes les roues.
ATTENTION Ne pas monter de chambre à air sur les pneus Tubeless.
JANTES ET PNEUS DE SÉRIE
Versions JantesPneusRoue de secours (pour les
versions/marchés
qui le prévoient)
Fournie en
dotationd’hiver Jante Pneu
1.4 T.T. 6Jx16 ET36,5195/60 R16 C
99T195/60 R16 C
99Q (M+S)6Jx16 ET36,5195/60 R16 C
99T
1.4 T-JET T.T. 6Jx16 ET36,5195/60 R16 C
99/97T195/60 R16 C
99Q (M+S)6Jx16 ET36,5195/60 R16 C
99/97T
1.4 T-JET Natural
PowerDoblò
6Jx16 ET36,5195/60 R16 C
99T PIRELLI
Chrono
(#)
195/60 R16 C
99Q (M+S)——
Doblò Cargo
(#) Mesure spécifiée et admise uniquement pour les pneumatiques Pirelli.
194
DONNÉES TECHNIQUES

Versions JantesPneusRoue de secours (pour les
versions/marchés
qui le prévoient)
Fournie en
dotationd’hiver Jante Pneu
1.3 MultijetCargo6Jx15 ET39 Light 185/65 R15 92T185/65 R15 92Q
(M+S)6JX15 ET39 Light 185/65 R15 92T
6JX15 ET39
Heavy195/65 R15 95T
(*)195/65 R15 95Q
(M+S)6JX15 ET39
Heavy195/65 R15 95T
6JX16 ET36,5195/60 R16 C
99T
(*)195/60 R16 C
99Q (M+S)6JX16 ET36,5195/60 R16 C
99T
Cargo Maxi 6JX16 ET36,5195/60 R16 C
99T195/60 R16 C
99Q (M+S)6JX16 ET36,5195/60 R16 C
99T
5 Places (M1)6JX15 ET39 Light 185/65 R15 88T185/65 R15 88Q
(M+S)6JX15 ET39 Light 185/65 R15 88T
6JX15 ET39
Heavy195/65 R15 95T
(*)195/65 R15 95Q
(M+S)6JX15 ET39
Heavy195/65 R15 95T
6JX16 ET36,5195/60 R16 C
99T
(*)195/60 R16 C
99Q (M+S)6JX16 ET36,5195/60 R16 C
99T
7 Places (M1) 6JX16 ET36,5195/60 R16 C
99T195/60 R16 C
99Q (M+S)6JX16 ET36,5195/60 R16 C
99T
Combi (N1)6JX15 ET39
Heavy195/65 R15 95T195/65 R15 95Q
(M+S)6JX15 ET39
Heavy195/65 R15 95T
6JX16 ET36,5195/60 R16 C
99T
(*)195/60 R16 C
99Q (M+S)6JX16 ET36,5195/60 R16 C
99T
(*) Autre possibilité
195

Versions Jantes PneusRoue de secours (pour les
versions/marchés
qui le prévoient)
Fournie en
dotationd’hiver Jante Pneu
1.6 MultijetCargo6JX15 ET39 Light 185/65 R15 92T185/65 R15 92Q
(M+S)6JX15 ET39 Light 185/65 R15 92T
6JX15 ET39
Heavy195/65 R15 95T
(*)195/65 R15 95Q
(M+S)6JX15 ET39
Heavy195/65 R15 95T
6JX16 ET36,5195/60 R16 C
99T
(*)195/60 R16 C
99Q (M+S)6JX16 ET36,5195/60 R16 C
99T
Cargo Maxi 6JX16 ET36,5195/60 R16 C
99T195/60 R16 C
99Q (M+S)6JX16 ET36,5195/60 R16 C
99T
5 Places (M1)6JX15 ET39 Light 185/65 R15 88T185/65 R15 88Q
(M+S)6Jx15 ET39 Light 185/65 R15 88T
6JX15 ET39
Heavy195/65 R15 95T
(*)195/65 R15 95Q
(M+S)6JX15 ET39
Heavy195/65 R15 95T
6JX16 ET36,5195/60 R16 C
99T
(*)195/60 R16 C
99Q (M+S)6JX16 ET36,5195/60 R16 C
99T
7 Places (M1) 6Jx16 ET36,5195/60 R16 C
99T195/60 R16 C
99Q (M+S)6Jx16 ET36,5195/60 R16 C
99T
Combi (N1)6JX15 ET39
Heavy195/65 R15 95T195/65 R15 95Q
(M+S)6JX15 ET39
Heavy195/65 R15 95T
6JX16 ET36,5195/60 R16 C
99T
(*)195/60 R16 C
99Q (M+S)6JX16 ET36,5195/60 R16 C
99T
2.0 Multijet T.T. 6Jx16 ET36,5195/60 R16 C
99T195/60 R16 C
99Q (M+S)6Jx16 ET36,5195/60 R16 C
99T
(*) Autre possibilité
196
DONNÉES TECHNIQUES

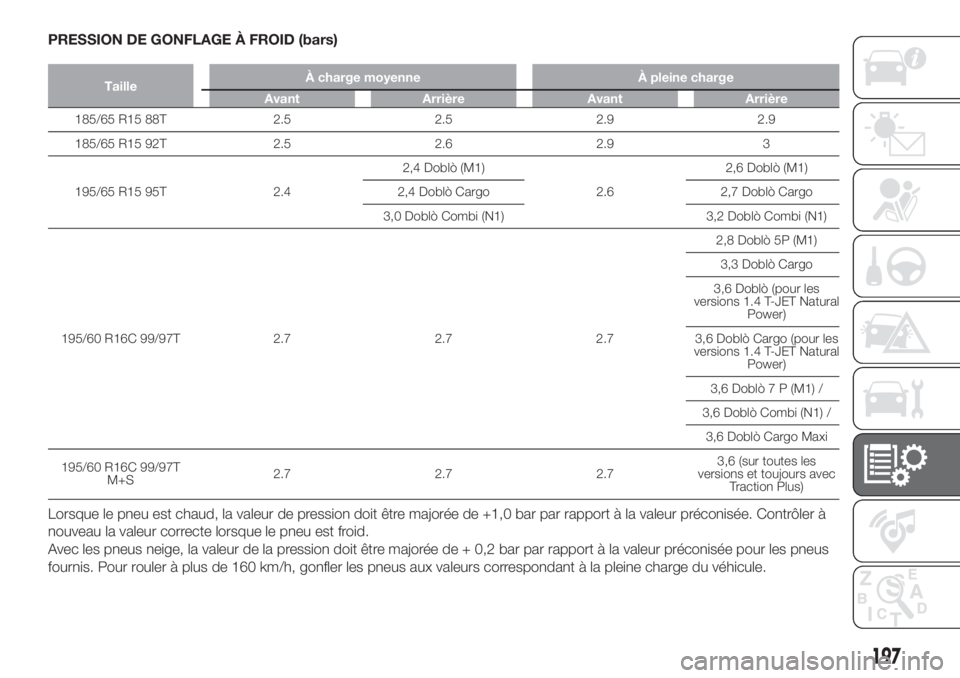

PRESSION DE GONFLAGE À FROID (bars)
TailleÀ charge moyenne À pleine charge
Avant Arrière Avant Arrière
185/65 R15 88T 2.5 2.5 2.9 2.9
185/65 R15 92T 2.5 2.6 2.9 3
195/65 R15 95T 2.42,4 Doblò (M1)
2.62,6 Doblò (M1)
2,4 Doblò Cargo 2,7 Doblò Cargo
3,0 Doblò Combi (N1) 3,2 Doblò Combi (N1)
195/60 R16C 99/97T 2.7 2.7 2.72,8 Doblò 5P (M1)
3,3 Doblò Cargo
3,6 Doblò (pour les
versions 1.4 T-JET Natural
Power)
3,6 Doblò Cargo (pour les
versions 1.4 T-JET Natural
Power)
3,6 Doblò 7 P (M1) /
3,6 Doblò Combi (N1) /
3,6 Doblò Cargo Maxi
195/60 R16C 99/97T
M+S2.7 2.7 2.73,6 (sur toutes les
versions et toujours avec
Traction Plus)
Lorsque le pneu est chaud, la valeur de pression doit être majorée de +1,0 bar par rapport à la valeur préconisée. Contrôler à
nouveau la valeur correcte lorsque le pneu est froid.
Avec les pneus neige, la valeur de la pression doit être majorée de + 0,2 bar par rapport à la valeur préconisée pour les pneus
fournis. Pour rouler à plus de 160 km/h, gonfler les pneus aux valeurs correspondant à la pleine charge du véhicule.
197

DIMENSIONS
Versions Empattement court
Les dimensions sont exprimées en mm et se rapportent au véhicule équipé avec les pneus de série.
La hauteur s'entend le véhicule vide.
ABCDE FGH
4406 911 2755 740
1832 à 1905(*)1510 1832 1530
(*) Avec barres de toit (pour les versions/marchés qui le prévoient)
Selon la dimension des jantes, de petites variations de mesure sont possibles.
209F0V0555
198
DONNÉES TECHNIQUES
