OBS! OmUconnect™-systemet har
installerats, hanteras och visas vissa
menyalternativ av det sistnämnda
systemet och inte av instrumentpanelen
(se beskrivningen i kapitlet "Multimedia"
eller i tillägget som finns tillgängligt
online).FÄRDDATOR
Med hjälp av färddatorn visas
mätvärden för bilens funktionstillstånd
när tändningsnyckeln står i läget MAR.
Denna funktion kännetecknas av två
separata minnen, "Trip A" och "Trip B"
där man registrerar uppgifterna för de
"slutförda resorna" som bilen gjort och
de fungerar oberoende från varandra.
“Trip A” och "Trip B" visar följande
mätvärden:
Travel Distance (avverkad körsträcka)
Average consumption (genomsnittlig
förbrukning)
Average speed (genomsnittlig
hastighet)
Restid (körningens varaktighet)
På LPG-versionerna är indikationerna
"Range", "Average Consumption" och
"Current Consumption" tillgängliga
både för bensin- och LPG-matning.För att nollställa värdet, tryck på
knappen OKbild 59 på rattreglagen
och håll den nedtryckt.
Notering Värdena “Range” och
“Current Consumption” kan inte
nollställas.
59F1B0184C
55

VARNINGSLAMPOR OCH MEDDELANDEN
OBSERVERA! Varningslampan tänds tillsammans med det specifika meddelandet som visas och/eller ljudsignalen, där det
förutses på instrumentpanelen. Dessa signaler är endast sammanfattande och förebyggande och ersätter inte på något sätt
informationen i denna drift- och underhållshandbok som man ska läsa noga. Vid indikation om funktionsfel ska man läsa
igenom relevanta anvisningar i detta kapitel.
VARNING! Signaleringarna om funktionsfel som visas på displayen delas upp i två kategorier. Allvarliga funktionsfel och mindre
allvarliga funktionsfel. De allvarliga funktionsfelen visar en "cykel" av signaleringar som upprepas under en längre tid. De mindre
allvarliga funktionsfelen visar en "cykel" av signaleringar som upprepas under en begränsad tid. Det går att avbryta
visningscykeln för båda kategorierna. Varningslampan på instrumentpanelen förblir tänd tills orsaken till funktionsfelet har
åtgärdats.
Varningslampa Innebörd
rödOTILLRÄCKLIG BROMSVÄTSKA/DEN ELEKTRISKA HANDBROMSEN ÄR ÅTDRAGEN
Otillräcklig bromsvätskenivå
Varningslampan tänds när bromsvätskan i tanken sjunker under miniminivån på grund av en läcka
någonstans på kretsen. Återställ bromsvätskenivån och kontrollera sedan att varningslampan slocknar. Om
varningslampan fortsätter att lysa, kontakta Fiats servicenät.
Den elektriska parkeringsbromsen är åtdragen
Varningslampan tänds när den elektriska handbromsen är åtdragen. Koppla ur den elektriska
handbromsen och kontrollera sedan att varningslampan slocknar. Om varningslampan fortsätter att lysa,
kontakta Fiats servicenät.
röd
gulFUNKTIONSFEL EBD
Om varningslamporna
(röd) och(orange) tillfälligt tänds när motorn är igång, innebär det ett fel på
EBD-systemet eller så är systemet inte tillgängligt. Om du bromsar in häftigt i detta fall, kan bakhjulen låsa
sig för tidigt, viket gör att bilen slirar.
Fortsätt att köra mycket försiktigt och åk omedelbart till närmaste verkstad i Fiats servicenät för att låta
kontrollera systemet.
56
LÄR KÄNNA INSTRUMENTPANELEN

Varningslampa Innebörd
rödELEKTRONISKT LARM
Varningslampan tänds när det elektroniska larmet aktiveras (avskräckande funktion).
rödSÄKERHETSBÄLTENA ÄR INTE FASTSPÄNDA
Varningslampan på instrumentpanelen tänds med fast sken med stillastående bil om säkerhetsbältet på
förarsidan och/eller passagerarsidan (plats där det sitter någon) inte är ordentligt fastspänt. Varningslampan
tänds med ett blinkande ljus samtidigt som en summer hörs när bilen är i rörelse utan att säkerhetsbältena
på förarplatsen och/eller passagerarplatsen fram (plats där det sitter någon) inte är korrekt fastspända.
Spänn fast säkerhetsbältet.
rödFUNKTIONSFEL PÅ AIRBAGARNA
Om varningslampan lyser med fast sken, betyder det att ett fel uppstått på airbagsystemet.
31) 32)
57

Varningslampa Innebörd
rödMOTORKYLVÄTSKANS TEMPERATUR ÄR FÖR HÖG
Varningslampan, eller på vissa versioner symbolen på displayen, tänds när motorn överhettas.
Vid normal körning: stanna bilen, stäng av motorn och kontrollera att vattennivån inuti behållaren inte är
under MIN-nivån. Vänta i detta fall tills motorn svalnar, öppna sedan locket långsamt och försiktigt. Fyll på
kylvätska och se till att nivån står mellan MIN och MAX på själva behållaren. Gör en visuell kontroll för att se
om det finns eventuella läckor. Om varningslampan (eller symbolen på displayen) tänds igen vid nästa start,
ska du kontakta Fiats servicenät.
Vid en tung drift av bilen(till exempel vid körningar som bygger på prestanda): sakta ner farten; om
varningslampan fortsätter att lysa ska du stanna bilen. Stanna till under två till tre minuter, håll motorn igång
och lätt accelererad för att underlätta en aktivare cirkulation av kylvätskan och stäng därefter av motorn.
Kontrollera att vätskenivån är korrekt enligt beskrivningen ovan.
OBSERVERA! Vid mycket krävande körning, bör du hålla motorn igång och lätt accelererad i några minuter
innan den stängs av.
rödFEL PÅ SERVOSTYRNINGEN
När tändningsnyckeln vrids till MAR tänds varningslampan (eller symbolen på displayen) men ska slockna
igen efter några sekunder. Om varningslampan (eller symbolen på displayen) förblir tänd kan det hända att
effekten av servostyrningen uteblir och då krävs då betydligt större kraft för att styra bilen. På vissa
utförande visar displayen ett motsvarande meddelande. Vänd dig till Fiats servicenät så snart som möjligt.
58
LÄR KÄNNA INSTRUMENTPANELEN

Varningslampa Innebörd
guliTPMS-SYSTEM
Fel på iTPMS-systemet
När ett fel detekteras i TPMS-systemet, blinkar varningslampan i 75 sekunder. Därefter börjar den lysa med
ett fast sken och ett varningsmeddelande visas. Det inträffar också om man monterar ett eller flera hjul utan
sensor, tills de ursprungliga tillstånden återställts.
OBSERVERA! Fortsätt inte köra när ett eller flera däck är punkterade, eftersom bilens körbarhet kan sättas
på spel. Stanna bilen utan plötsliga inbromsningar och rattrörelser. Utför reparationen med den gällande
satsen för däckreparation (se avsnittet "Fix&Go Automatic-satsen" i kapitlet "I nödläge") och vänd dig så
snart som möjligt till Fiat servicenät.
Otillräckligt däcktryck
Varningslampan tänds tillsammans med meddelandet som visas på displayen för att signalera att
däcktrycket är under det rekommenderade värdet och/eller att ett långsamt tryckfall håller på att ske. I
dessa förhållanden kan däckets maximala livslängd och en optimal bränsleförbrukning inte garanteras.
I alla förhållanden där det dedikerade meddelandet visas på instrumentpanelen, ska du OVILLKORLIGEN
se beskrivningen i avsnittet "Hjul" i kapitlet "Tekniska data" och hålla dig till anvisningarna som ges.
Efter att ha återupprättat bilens normala användningsförhållanden, ska du utföra Reset-proceduren.
VARNING! Fortsätt inte köra när ett eller flera däck är punkterade eftersom bilens köregenskaper annars
kan äventyras. Stanna bilen utan plötsliga inbromsningar och rattrörelser.
gulFUNKTIONSFEL ABS-SYSTEMET
Varningslampan tänds när ABS-systemet inte fungerar effektivt. Bromssystemet fungerar fortfarande, men
utan stöd av funktionerna som erbjuds av ABS-systemet. Kör försiktigt och kontakta Fiats servicenät så
fort som möjligt.
59

Varningslampa Innebörd

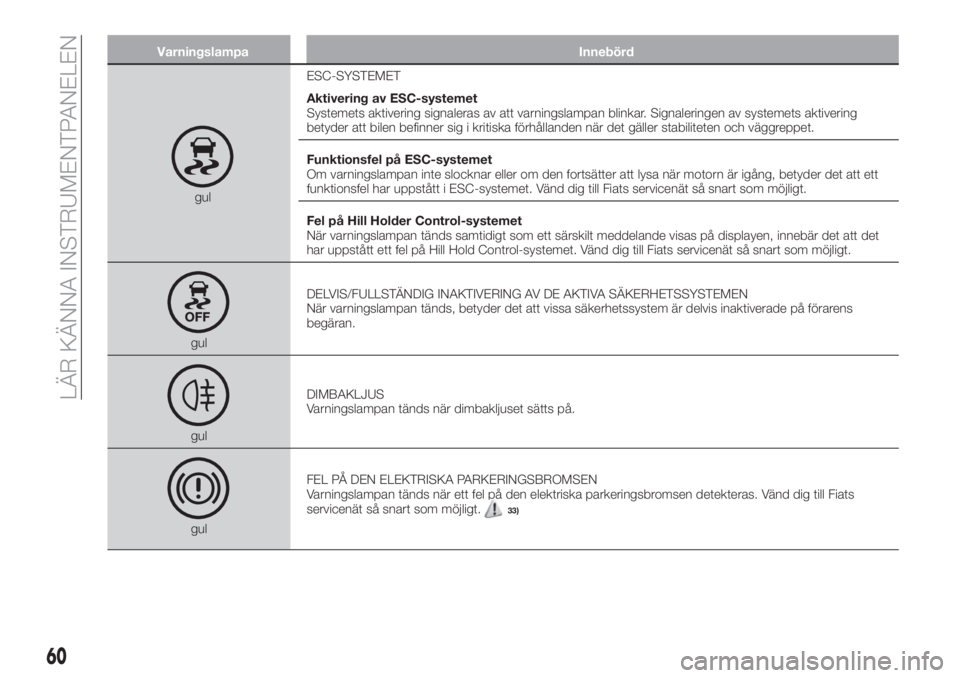

gulESC-SYSTEMET
Aktivering av ESC-systemet
Systemets aktivering signaleras av att varningslampan blinkar. Signaleringen av systemets aktivering
betyder att bilen befinner sig i kritiska förhållanden när det gäller stabiliteten och väggreppet.
Funktionsfel på ESC-systemet
Om varningslampan inte slocknar eller om den fortsätter att lysa när motorn är igång, betyder det att ett
funktionsfel har uppstått i ESC-systemet. Vänd dig till Fiats servicenät så snart som möjligt.
Fel på Hill Holder Control-systemet
När varningslampan tänds samtidigt som ett särskilt meddelande visas på displayen, innebär det att det
har uppstått ett fel på Hill Hold Control-systemet. Vänd dig till Fiats servicenät så snart som möjligt.
gulDELVIS/FULLSTÄNDIG INAKTIVERING AV DE AKTIVA SÄKERHETSSYSTEMEN
När varningslampan tänds, betyder det att vissa säkerhetssystem är delvis inaktiverade på förarens
begäran.
gulDIMBAKLJUS
Varningslampan tänds när dimbakljuset sätts på.
gulFEL PÅ DEN ELEKTRISKA PARKERINGSBROMSEN
Varningslampan tänds när ett fel på den elektriska parkeringsbromsen detekteras. Vänd dig till Fiats
servicenät så snart som möjligt.
33)
60
LÄR KÄNNA INSTRUMENTPANELEN

Varningslampa Innebörd

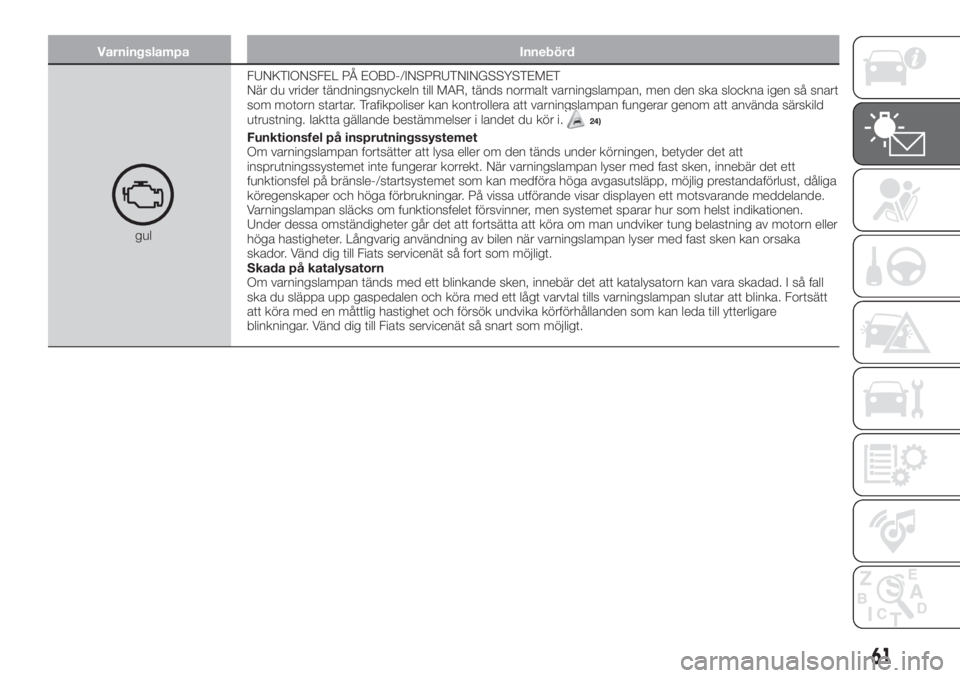

gulFUNKTIONSFEL PÅ EOBD-/INSPRUTNINGSSYSTEMET
När du vrider tändningsnyckeln till MAR, tänds normalt varningslampan, men den ska slockna igen så snart
som motorn startar. Trafikpoliser kan kontrollera att varningslampan fungerar genom att använda särskild
utrustning. Iaktta gällande bestämmelser i landet du kör i.
24)
Funktionsfel på insprutningssystemet
Om varningslampan fortsätter att lysa eller om den tänds under körningen, betyder det att
insprutningssystemet inte fungerar korrekt. När varningslampan lyser med fast sken, innebär det ett
funktionsfel på bränsle-/startsystemet som kan medföra höga avgasutsläpp, möjlig prestandaförlust, dåliga
köregenskaper och höga förbrukningar. På vissa utförande visar displayen ett motsvarande meddelande.
Varningslampan släcks om funktionsfelet försvinner, men systemet sparar hur som helst indikationen.
Under dessa omständigheter går det att fortsätta att köra om man undviker tung belastning av motorn eller
höga hastigheter. Långvarig användning av bilen när varningslampan lyser med fast sken kan orsaka
skador. Vänd dig till Fiats servicenät så fort som möjligt.
Skada på katalysatorn
Om varningslampan tänds med ett blinkande sken, innebär det att katalysatorn kan vara skadad. I så fall
ska du släppa upp gaspedalen och köra med ett lågt varvtal tills varningslampan slutar att blinka. Fortsätt
att köra med en måttlig hastighet och försök undvika körförhållanden som kan leda till ytterligare
blinkningar. Vänd dig till Fiats servicenät så snart som möjligt.
61

Varningslampa Innebörd

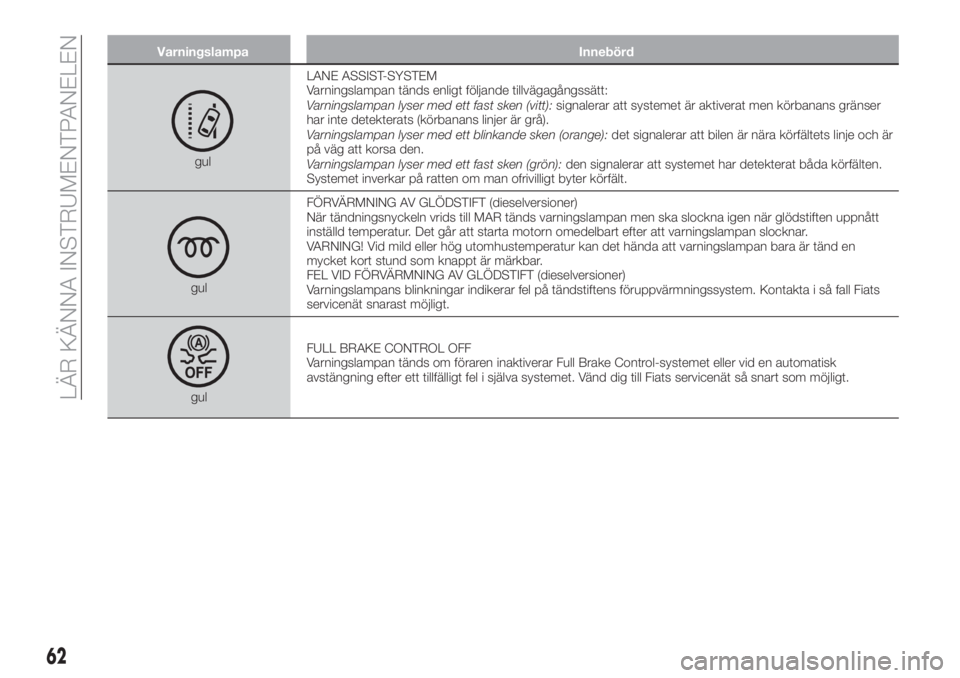

gulLANE ASSIST-SYSTEM
Varningslampan tänds enligt följande tillvägagångssätt:
Varningslampan lyser med ett fast sken (vitt):signalerar att systemet är aktiverat men körbanans gränser
har inte detekterats (körbanans linjer är grå).
Varningslampan lyser med ett blinkande sken (orange):det signalerar att bilen är nära körfältets linje och är
på väg att korsa den.
Varningslampan lyser med ett fast sken (grön):den signalerar att systemet har detekterat båda körfälten.
Systemet inverkar på ratten om man ofrivilligt byter körfält.
gulFÖRVÄRMNING AV GLÖDSTIFT (dieselversioner)
När tändningsnyckeln vrids till MAR tänds varningslampan men ska slockna igen när glödstiften uppnått
inställd temperatur. Det går att starta motorn omedelbart efter att varningslampan slocknar.
VARNING! Vid mild eller hög utomhustemperatur kan det hända att varningslampan bara är tänd en
mycket kort stund som knappt är märkbar.
FEL VID FÖRVÄRMNING AV GLÖDSTIFT (dieselversioner)
Varningslampans blinkningar indikerar fel på tändstiftens föruppvärmningssystem. Kontakta i så fall Fiats
servicenät snarast möjligt.
gulFULL BRAKE CONTROL OFF
Varningslampan tänds om föraren inaktiverar Full Brake Control-systemet eller vid en automatisk
avstängning efter ett tillfälligt fel i själva systemet. Vänd dig till Fiats servicenät så snart som möjligt.
62
