2018 FIAT 500X Drift- och underhållshandbok (in Swedish)

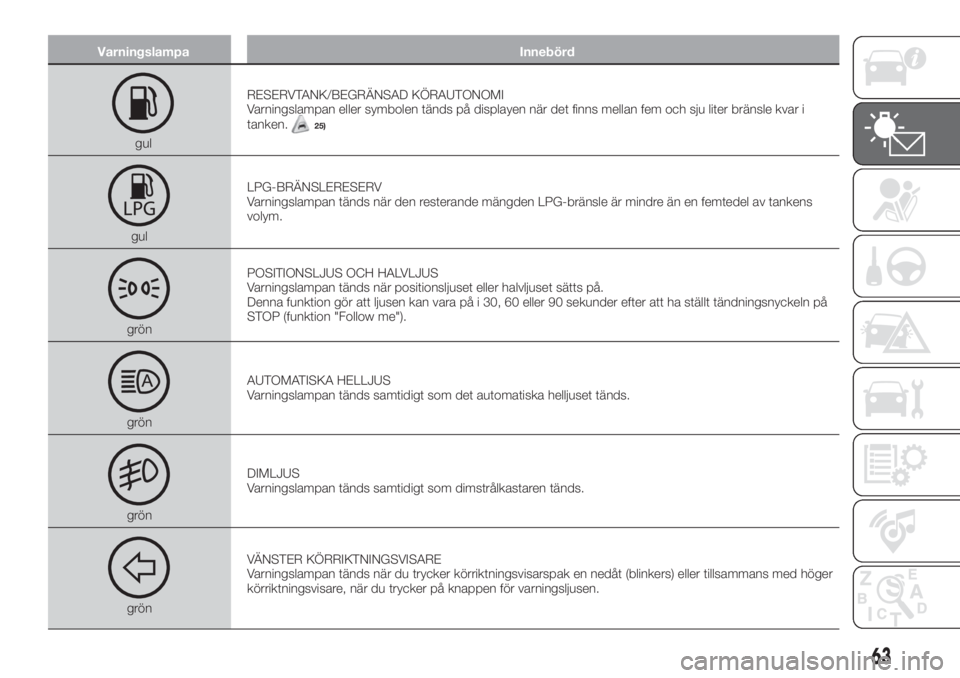

Varningslampa Innebörd
gulRESERVTANK/BEGRÄNSAD KÖRAUTONOMI
Varningslampan eller symbolen tänds på displayen när det finns mellan fem och sju liter bränsle kvar i
tanken.
25)
gulLPG-BRÄNSLERESERV
Varningslampan tänds när den resterande mängden LPG-bränsle är mindre än en femtedel av tankens
volym.
grönPOSITIONSLJUS OCH HALVLJUS
Varningslampan tänds när positionsljuset eller halvljuset sätts på.
Denna funktion gör att ljusen kan vara på i 30, 60 eller 90 sekunder efter att ha ställt tändningsnyckeln på
STOP (funktion "Follow me").
grönAUTOMATISKA HELLJUS
Varningslampan tänds samtidigt som det automatiska helljuset tänds.
grönDIMLJUS
Varningslampan tänds samtidigt som dimstrålkastaren tänds.
grönVÄNSTER KÖRRIKTNINGSVISARE
Varningslampan tänds när du trycker körriktningsvisarspak en nedåt (blinkers) eller tillsammans med höger
körriktningsvisare, när du trycker på knappen för varningsljusen.
63

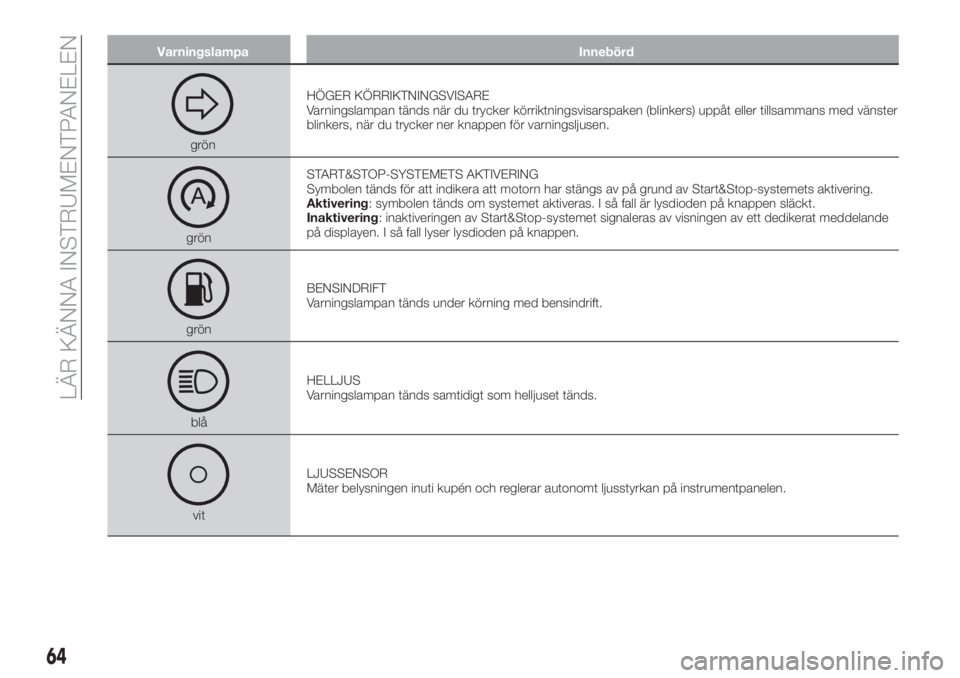

Varningslampa Innebörd
grönHÖGER KÖRRIKTNINGSVISARE
Varningslampan tänds när du trycker körriktningsvisarspaken (blinkers) uppåt eller tillsammans med vänster
blinkers, när du trycker ner knappen för varningsljusen.
grönSTART&STOP-SYSTEMETS AKTIVERING
Symbolen tänds för att indikera att motorn har stängs av på grund av Start&Stop-systemets aktivering.
Aktivering: symbolen tänds om systemet aktiveras. I så fall är lysdioden på knappen släckt.
Inaktivering: inaktiveringen av Start&Stop-systemet signaleras av visningen av ett dedikerat meddelande
på displayen. I så fall lyser lysdioden på knappen.
grönBENSINDRIFT
Varningslampan tänds under körning med bensindrift.
blåHELLJUS
Varningslampan tänds samtidigt som helljuset tänds.
vitLJUSSENSOR
Mäter belysningen inuti kupén och reglerar autonomt ljusstyrkan på instrumentpanelen.
64
LÄR KÄNNA INSTRUMENTPANELEN

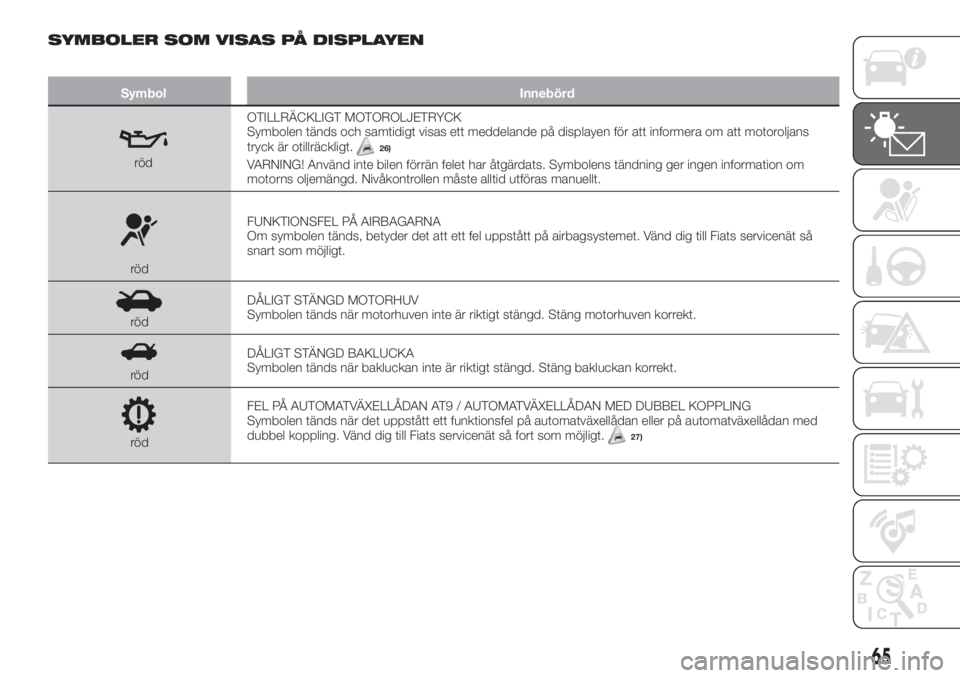

SYMBOLER SOM VISAS PÅ DISPLAYEN
Symbol Innebörd
rödOTILLRÄCKLIGT MOTOROLJETRYCK
Symbolen tänds och samtidigt visas ett meddelande på displayen för att informera om att motoroljans
tryck är otillräckligt.26)
VARNING! Använd inte bilen förrän felet har åtgärdats. Symbolens tändning ger ingen information om
motorns oljemängd. Nivåkontrollen måste alltid utföras manuellt.
rödFUNKTIONSFEL PÅ AIRBAGARNA
Om symbolen tänds, betyder det att ett fel uppstått på airbagsystemet. Vänd dig till Fiats servicenät så
snart som möjligt.
rödDÅLIGT STÄNGD MOTORHUV
Symbolen tänds när motorhuven inte är riktigt stängd. Stäng motorhuven korrekt.
rödDÅLIGT STÄNGD BAKLUCKA
Symbolen tänds när bakluckan inte är riktigt stängd. Stäng bakluckan korrekt.
rödFEL PÅ AUTOMATVÄXELLÅDAN AT9 / AUTOMATVÄXELLÅDAN MED DUBBEL KOPPLING
Symbolen tänds när det uppstått ett funktionsfel på automatväxellådan eller på automatväxellådan med
dubbel koppling. Vänd dig till Fiats servicenät så fort som möjligt.27)
65

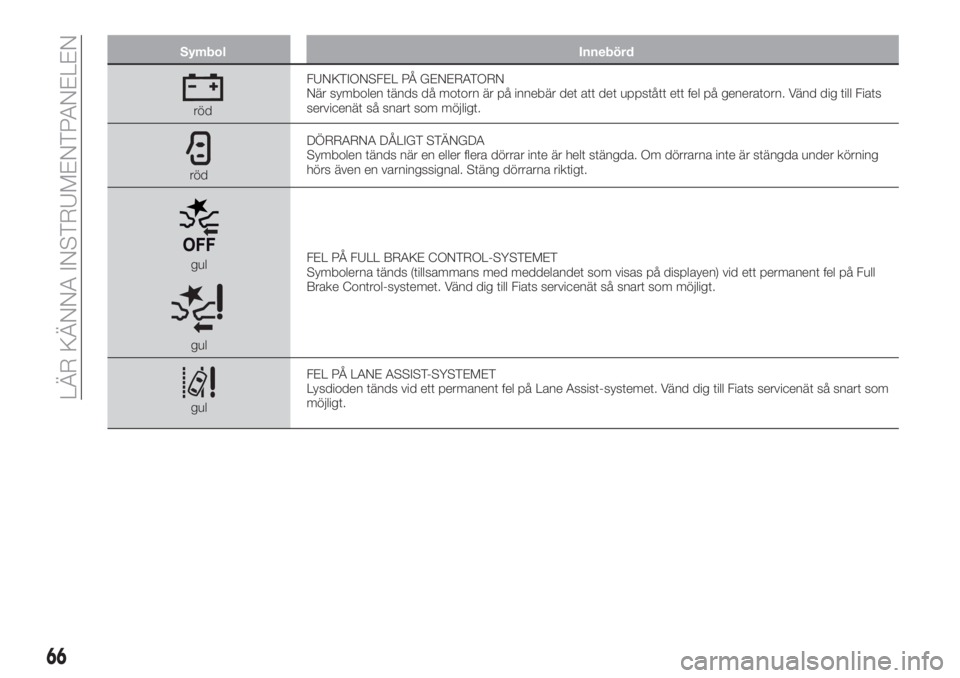

Symbol Innebörd
rödFUNKTIONSFEL PÅ GENERATORN
När symbolen tänds då motorn är på innebär det att det uppstått ett fel på generatorn. Vänd dig till Fiats
servicenät så snart som möjligt.
rödDÖRRARNA DÅLIGT STÄNGDA
Symbolen tänds när en eller flera dörrar inte är helt stängda. Om dörrarna inte är stängda under körning
hörs även en varningssignal. Stäng dörrarna riktigt.
gul
gulFEL PÅ FULL BRAKE CONTROL-SYSTEMET
Symbolerna tänds (tillsammans med meddelandet som visas på displayen) vid ett permanent fel på Full
Brake Control-systemet. Vänd dig till Fiats servicenät så snart som möjligt.
gulFEL PÅ LANE ASSIST-SYSTEMET
Lysdioden tänds vid ett permanent fel på Lane Assist-systemet. Vänd dig till Fiats servicenät så snart som
möjligt.
66
LÄR KÄNNA INSTRUMENTPANELEN

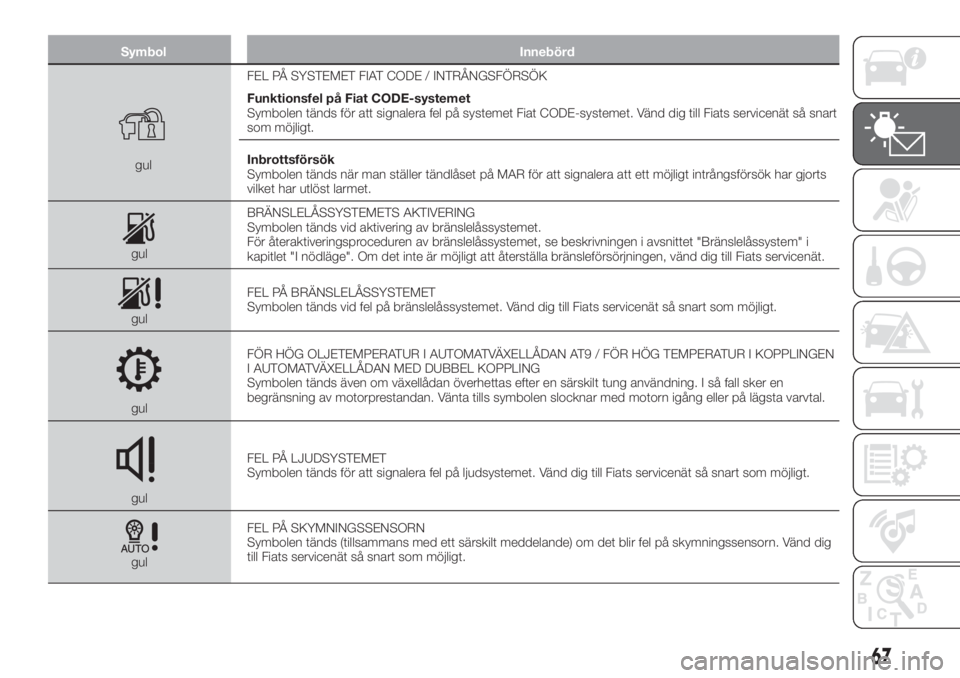

Symbol Innebörd
gulFEL PÅ SYSTEMET FIAT CODE / INTRÅNGSFÖRSÖK
Funktionsfel på Fiat CODE-systemet
Symbolen tänds för att signalera fel på systemet Fiat CODE-systemet. Vänd dig till Fiats servicenät så snart
som möjligt.
Inbrottsförsök
Symbolen tänds när man ställer tändlåset på MAR för att signalera att ett möjligt intrångsförsök har gjorts
vilket har utlöst larmet.
gulBRÄNSLELÅSSYSTEMETS AKTIVERING
Symbolen tänds vid aktivering av bränslelåssystemet.
För återaktiveringsproceduren av bränslelåssystemet, se beskrivningen i avsnittet "Bränslelåssystem" i
kapitlet "I nödläge". Om det inte är möjligt att återställa bränsleförsörjningen, vänd dig till Fiats servicenät.
gulFEL PÅ BRÄNSLELÅSSYSTEMET
Symbolen tänds vid fel på bränslelåssystemet. Vänd dig till Fiats servicenät så snart som möjligt.
gulFÖR HÖG OLJETEMPERATUR I AUTOMATVÄXELLÅDAN AT9 / FÖR HÖG TEMPERATUR I KOPPLINGEN
I AUTOMATVÄXELLÅDAN MED DUBBEL KOPPLING
Symbolen tänds även om växellådan överhettas efter en särskilt tung användning. I så fall sker en
begränsning av motorprestandan. Vänta tills symbolen slocknar med motorn igång eller på lägsta varvtal.
gulFEL PÅ LJUDSYSTEMET
Symbolen tänds för att signalera fel på ljudsystemet. Vänd dig till Fiats servicenät så snart som möjligt.
gulFEL PÅ SKYMNINGSSENSORN
Symbolen tänds (tillsammans med ett särskilt meddelande) om det blir fel på skymningssensorn. Vänd dig
till Fiats servicenät så snart som möjligt.
67

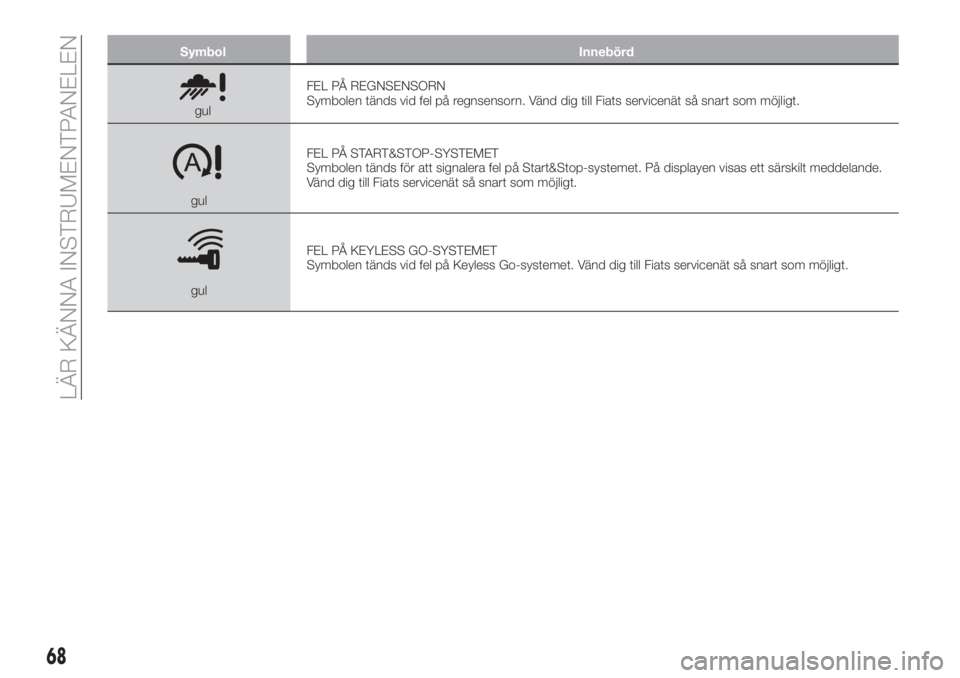

Symbol Innebörd
gulFEL PÅ REGNSENSORN
Symbolen tänds vid fel på regnsensorn. Vänd dig till Fiats servicenät så snart som möjligt.
gulFEL PÅ START&STOP-SYSTEMET
Symbolen tänds för att signalera fel på Start&Stop-systemet. På displayen visas ett särskilt meddelande.
Vänd dig till Fiats servicenät så snart som möjligt.
gulFEL PÅ KEYLESS GO-SYSTEMET
Symbolen tänds vid fel på Keyless Go-systemet. Vänd dig till Fiats servicenät så snart som möjligt.
68
LÄR KÄNNA INSTRUMENTPANELEN

Symbol Innebörd
gulRISK FÖR ISHALKA PÅ VÄGEN
Symbolen tänds på displayen när utomhustemperaturen är under eller lika med 3° C.
VARNING! Vid fel på utomhustemperaturgivaren, ersätts siffrorna som anger värdet av bindestreck.
gulFEL PÅ SPEED LIMITER
Symbolen tänds vid fel på Speed Limiter-enheten. Vänd dig till Fiats servicenät snarast möjligt för att
eliminera felet.
gulFEL PÅ ALLHJULSSYSTEMET 4x4
Symbolen tänds för att indikera fel på allhjulssystemet. Vänd dig till Fiats servicenät så fort som möjligt.
gulFUNKTIONSFEL PÅ YTTRE LJUS
Symbolen tänds för att signalera fel på följande ljus: varselljus (DRL), parkeringsljus, positionsljus,
körriktningsvisare, dimbakljus, backljus, nummerplåtsbelysning, stoppljus.
Felet kan bero på att glödlampan eller motsvarande skyddssäkring har brunnit eller att elanslutningen har
avbrutits.
gulFEL PÅ DE AUTOMATISKA HELLJUSEN
Symbolen tänds för att signalera fel på de automatiska helljusen. Vänd dig till Fiats servicenät så snart som
möjligt.
69

Symbol Innebörd
gulDET FINNS VATTEN I DIESELFILTRET (dieselversioner)
Symbolen tänds och lyser med fast sken under körningen (tillsammans med ett meddelande som visas på
displayen) för att meddela att det finns vatten i dieselfiltret.
28)
gulRENGÖRING AV DPF (partikelfiltret) pågår (endast dieselversioner med DPF)
Symbolen tänds och lyser med fast sken för att visa föraren att DPF-systemet måste rengöras för att
avlägsna föroreningar (partiklar) som infångats under regenereringsprocessen.
Symbolen tänds inte varje gång som partikelfiltret (DPF) regenereras, utan bara när körförhållandena kräver
att föraren uppmärksammas på detta. För att stänga av symbolen, håll bilen i rörelse tills regenereringen är
slutförd. Proceduren tar i genomsnitt 15 minuter. Processen genomförs på bästa sätt om man kör bilen i
60 km/tim. med ett varvtal på över 2 000 varv/min.
Att denna symbol tänds betyder inte att det är fel på bilen och man behöver därför inte få den kontrollerad
på en serviceverkstad.
29)
70
