2018 FIAT 500X Drift- och underhållshandbok (in Swedish)

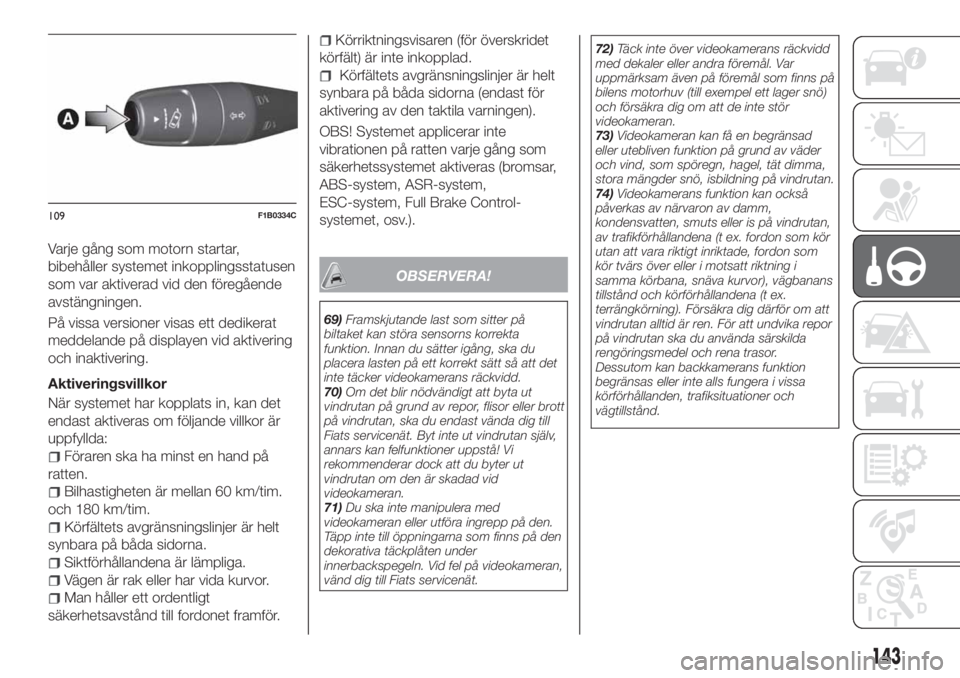

Varje gång som motorn startar,
bibehåller systemet inkopplingsstatusen
som var aktiverad vid den föregående
avstängningen.
På vissa versioner visas ett dedikerat
meddelande på displayen vid aktivering
och inaktivering.
Aktiveringsvillkor
När systemet har kopplats in, kan det
endast aktiveras om följande villkor är
uppfyllda:
Föraren ska ha minst en hand på
ratten.
Bilhastigheten är mellan 60 km/tim.
och 180 km/tim.
Körfältets avgränsningslinjer är helt
synbara på båda sidorna.
Siktförhållandena är lämpliga.
Vägen är rak eller har vida kurvor.
Man håller ett ordentligt
säkerhetsavstånd till fordonet framför.
Körriktningsvisaren (för överskridet
körfält) är inte inkopplad.
Körfältets avgränsningslinjer är helt
synbara på båda sidorna (endast för
aktivering av den taktila varningen).
OBS! Systemet applicerar inte
vibrationen på ratten varje gång som
säkerhetssystemet aktiveras (bromsar,
ABS-system, ASR-system,
ESC-system, Full Brake Control-
systemet, osv.).
OBSERVERA!
69)Framskjutande last som sitter på
biltaket kan störa sensorns korrekta
funktion. Innan du sätter igång, ska du
placera lasten på ett korrekt sätt så att det
inte täcker videokamerans räckvidd.
70)Om det blir nödvändigt att byta ut
vindrutan på grund av repor, flisor eller brott
på vindrutan, ska du endast vända dig till
Fiats servicenät. Byt inte ut vindrutan själv,
annars kan felfunktioner uppstå! Vi
rekommenderar dock att du byter ut
vindrutan om den är skadad vid
videokameran.
71)Du ska inte manipulera med
videokameran eller utföra ingrepp på den.
Täpp inte till öppningarna som finns på den
dekorativa täckplåten under
innerbackspegeln. Vid fel på videokameran,
vänd dig till Fiats servicenät.72)Täck inte över videokamerans räckvidd
med dekaler eller andra föremål. Var
uppmärksam även på föremål som finns på
bilens motorhuv (till exempel ett lager snö)
och försäkra dig om att de inte stör
videokameran.
73)Videokameran kan få en begränsad
eller utebliven funktion på grund av väder
och vind, som spöregn, hagel, tät dimma,
stora mängder snö, isbildning på vindrutan.
74)Videokamerans funktion kan också
påverkas av närvaron av damm,
kondensvatten, smuts eller is på vindrutan,
av trafikförhållandena (t ex. fordon som kör
utan att vara riktigt inriktade, fordon som
kör tvärs över eller i motsatt riktning i
samma körbana, snäva kurvor), vägbanans
tillstånd och körförhållandena (t ex.
terrängkörning). Försäkra dig därför om att
vindrutan alltid är ren. För att undvika repor
på vindrutan ska du använda särskilda
rengöringsmedel och rena trasor.
Dessutom kan backkamerans funktion
begränsas eller inte alls fungera i vissa
körförhållanden, trafiksituationer och
vägtillstånd.
109F1B0334C
143

BAKRE
BACKKAMERA
(REAR BACKUP
CAMERA)

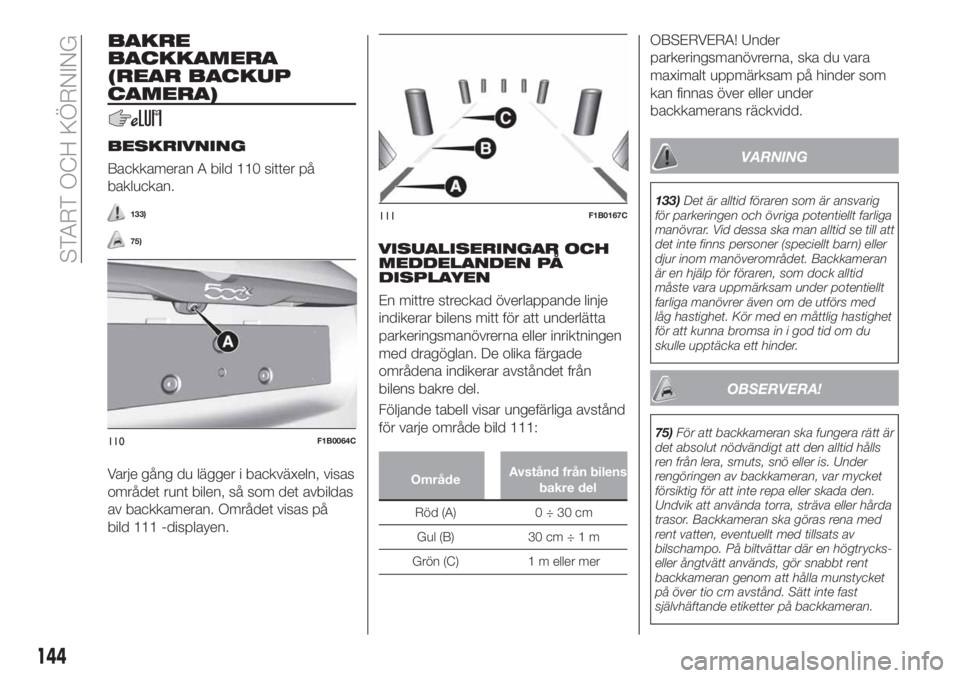

BESKRIVNING
Backkameran A bild 110 sitter på
bakluckan.
133)
75)
Varje gång du lägger i backväxeln, visas
området runt bilen, så som det avbildas
av backkameran. Området visas på
bild 111 -displayen.
VISUALISERINGAR OCH
MEDDELANDEN PÅ
DISPLAYEN
En mittre streckad överlappande linje
indikerar bilens mitt för att underlätta
parkeringsmanövrerna eller inriktningen
med dragöglan. De olika färgade
områdena indikerar avståndet från
bilens bakre del.
Följande tabell visar ungefärliga avstånd
för varje område bild 111:
OmrådeAvstånd från bilens
bakre del
Röd (A) 0 ÷ 30 cm
Gul(B) 30cm÷1m
Grön (C) 1 m eller mer
OBSERVERA! Under
parkeringsmanövrerna, ska du vara
maximalt uppmärksam på hinder som
kan finnas över eller under
backkamerans räckvidd.
VARNING
133)Det är alltid föraren som är ansvarig
för parkeringen och övriga potentiellt farliga
manövrar. Vid dessa ska man alltid se till att
det inte finns personer (speciellt barn) eller
djur inom manöverområdet. Backkameran
är en hjälp för föraren, som dock alltid
måste vara uppmärksam under potentiellt
farliga manövrer även om de utförs med
låg hastighet. Kör med en måttlig hastighet
för att kunna bromsa in i god tid om du
skulle upptäcka ett hinder.
OBSERVERA!
75)För att backkameran ska fungera rätt är
det absolut nödvändigt att den alltid hålls
ren från lera, smuts, snö eller is. Under
rengöringen av backkameran, var mycket
försiktig för att inte repa eller skada den.
Undvik att använda torra, sträva eller hårda
trasor. Backkameran ska göras rena med
rent vatten, eventuellt med tillsats av
bilschampo. På biltvättar där en högtrycks-
eller ångtvätt används, gör snabbt rent
backkameran genom att hålla munstycket
på över tio cm avstånd. Sätt inte fast
självhäftande etiketter på backkameran.110F1B0064C
111F1B0167C
144
START OCH KÖRNING

KÖRNING MED SLÄP
VARNINGAR
134) 135)
För bogsering av husvagnar eller släp
måste bilen ha en godkänd dragögla
och lämplig elanläggning. Om den
installeras på eftermarknaden, ska den
utföras av specialiserad personal.
Montera eventuell specifika och/eller
extra backspeglar enligt den gällande
vägtrafikförordningen.
Kom ihåg att det vid körning med släp
är svårare att klara branta backar.
Bromssträckan och omkörningstiden
blir längre med större totalvikt för bil och
släp. Under en körning med släp i
nedförsbacke bör man lägga i en låg
växel istället för att använda bromsen.
Vikten som släpet medför på fordonets
dragkrok, minskar med samma värde
fordonets lastförmåga. För att undvika
att överstiga maximala vikt (som står på
registreringsbeviset) ska man ta hänsyn
till släpets vikt när det är fullastat,
inklusive tillbehör och personligt
bagage.
Respektera de lokala
hastighetsgränserna för bil med släp. I
samtliga fall får inte max. hastigheten
överstiga 100 km/tim.En eventuell elektrisk broms ska
försörjas direkt av batteriet med en
kabel med ett tvärsnitt på minst 2,5 mm
2. Utöver överbryggningskopplingarna
kan endast en elkabel för en eventuell
elektrisk broms och en kabel för släpets
invändiga belysning kopplas till bilens
elsystem med en effekt som inte
överstiger 15 W. Utför anslutningen
med hjälp av den förberedda
styrenheten. Använd en batterikabel
med ett tvärsnitt på minst 2,5 mm
2.
Användningen av extra hjälputrustning
som inte är utvändiga lampor (t ex.
elektrisk broms) ska användas med
motorn igång.
MONTERA DRAGKROK
Dragkroken skall fästas till karossen av
specialiserad personal enligt eventuell
ytterligare information och/eller som
redan getts av anordningens tillverkare.
Dragkroken måste uppfylla kraven i de
gällande standarderna med hänvisning
till direktiv 94/20/EEG och följande
ändringar.
För alla versioner ska man använda en
dragkrok som är lämplig för den vikt
som kan bogseras av bilen som kroken
ska installeras på.
Använd en standardkoppling för
elanslutningen som vanligtvis placeras
på en specialbygel på dragkroken.Det ska installeras en speciell styrenhet
på bilen som styr släpets utvändiga ljus.
Elanslutningarna ska utföras med en 7-
eller 13-polig koppling på 12 VDC
(standarderna CUNA/UNI och ISO/DIN)
i enlighet med eventuella anvisningar
från bilens och/eller dragkrokens
tillverkare.
145

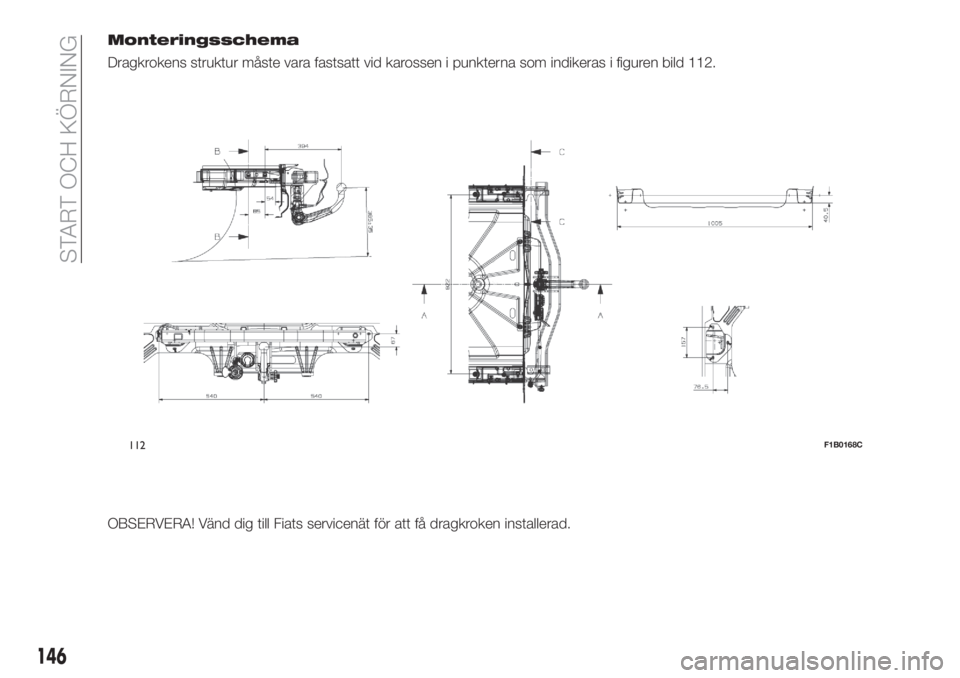

Monteringsschema
Dragkrokens struktur måste vara fastsatt vid karossen i punkterna som indikeras i figuren bild 112.
OBSERVERA! Vänd dig till Fiats servicenät för att få dragkroken installerad.
146
START OCH KÖRNING
112F1B0168C

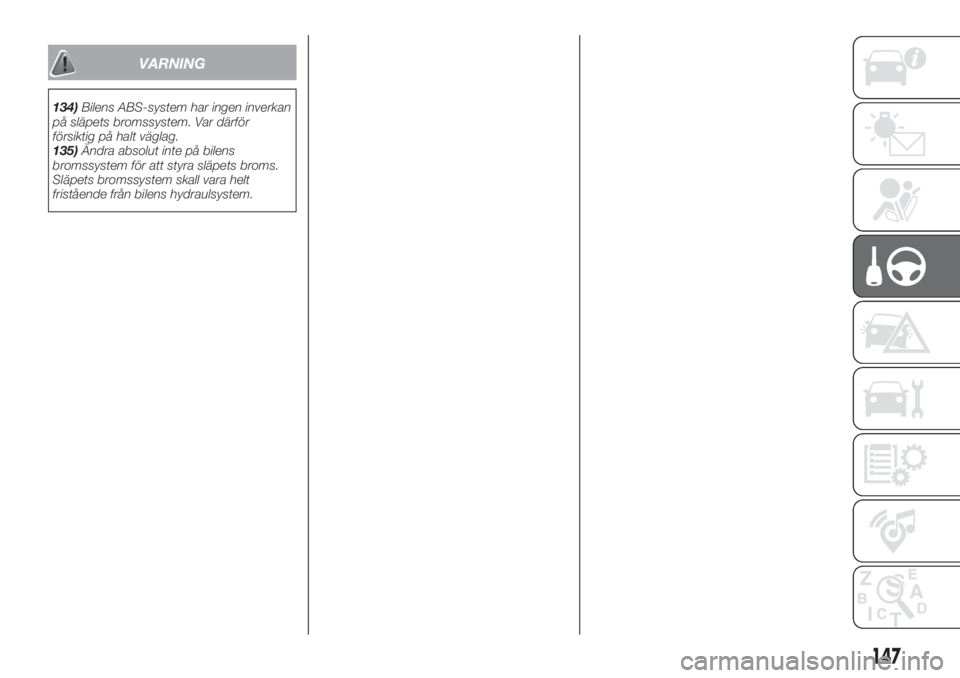

VARNING
134)Bilens ABS-system har ingen inverkan
på släpets bromssystem. Var därför
försiktig på halt väglag.
135)Ändra absolut inte på bilens
bromssystem för att styra släpets broms.
Släpets bromssystem skall vara helt
fristående från bilens hydraulsystem.
147

TANKA BILEN
136) 137) 138)
BENSINMOTORER
Använd endast blyfri bensin med
oktannummer (R.O.N.) som inte är
under 95 (standard EN228).
OBSERVERA! Fyll aldrig på ens en liten
mängd bensin med bly i tanken, inte
ens i nödfall. Det katalytiska avgasröret
skadas annars och blir obrukbart.
DIESELMOTORER
76)
Använd endast fordonsdiesel (standard
EN590).
Om man använder eller låter bilen stå
parkerad i bergsområden/kalla trakter
under en längre tid, rekommenderar vi
att man fyller på med dieselbränsle som
finns tillgänglig på plats. I denna
situation rekommenderas det även att
bibehålla i tanken en mängd bränsle
som överstiger 50 % av den totala
kapaciteten.
LPG-DRIVNA MOTORER
Påfyllningsöppningen för gas sitter
bredvid bensintankens tanklock. Den är
försedd med en backventil som sitter i
själva påfyllningsöppningen.För att komma åt LPG-
påfyllningsöppningen, öppna
åtkomstluckan A bild 113och skruva
loss tanklocket B.
Under tankningen, ska du följa de
nedanstående försiktighetsåtgärderna:
Stäng av motorn.
Aktivera den elektriska
handbromsen.
ställ tändningsnyckeln på STOP
Rök inte.
Lämna över motsvarande
laddningsadapter A bild 114till
personalen som ska hantera
LPG-tankningen.
OBSERVERA! Det finns olika typer av
adaptrar till LPG-påfyllningspumpen
enligt landet som fordonet säljs i. En
laddningsadapter A bild 114levereras
tillsammans med bilen. Det ligger inuti
ett särskilt etui och är speciellt avsedd
för tankning i landet som bilen säljs i.
Om du ska åka till ett annat land, måste
du skaffa dig information om den typ av
adapter som ska användas.
113F1B0614C
114F1B0615C
148
START OCH KÖRNING

OBSERVERA! De som ska hantera
LPG-tankningen, måste försäkra sig om
att laddningsadaptern har skruvats fast
korrekt vid påfyllningsöppningen, innan
de börjar tanka.
OBSERVERA! Förvara
påfyllningsadaptern för LPG med
omsorg så att den inte skadas.
OBSERVERA! Använd endast
LPG-bränsle till fordon.
OBSERVERA! Använd endast adaptern
som ingår med fordonet eftersom den
har ett särskilt bränsleförfilter.
TANKNINGSPROCEDUR
"Capless Fuel" är ett system som är
påmonterat på bränslepåfyllningsrörets
mynning och det öppnar och stänger
sig automatiskt när du sätter i eller tar
ut tankpistolen.
"Capless Fuel"-systemet är försett med
en spärr som förhindrar tankning med
felaktig typ av bränsle.
Öppna luckan
För att ställa in tankningen gör man så
här:
öppna luckan A bild 115 efter att ha
låst upp den genom att trycka på
punkten som indikeras
Sätt i munstycket i
påfyllningsöppningen och börja tanka.
Efter tankningen ska du vänta i minst
tio sekunder innan du tar ut
tankpistolen, för att bränslet ska hinna
flöda in i tanken ordentligt.
Ta sedan ut munstycket ur
påfyllningsöppningen och stäng
tanklocket A.
Tanklocket har ett dammskydd B som
förhindrar ansamling av smuts och
damm på påfyllningsöppningens ände
när luckan är stängd.
Nödtankning
Gör så här:
öppna bakluckan och ta den
särskilda adaptern C bild 116 som
ligger i verktygslådan eller, enligt
versionen, i Fix&Go-lådan
öppna luckan A bild 115 så som
beskrivs ovan
Sätt i adaptern i munstycket så som
visas och tanka bilen.
Efter tankningen, ska du ta bort
adaptern och stänga luckan.
Sätt slutligen tillbaka adaptern i
bagageutrymmet.
Bränsletyper -
Identifiering av
fordonens kompatibilitet
- Symbol för information
till konsumenterna i
enlighet med
standarden EN16942
Symbolerna som anges gör att du
lättare kan känna igen rätt typ av
bränsle som ska användas för ditt
fordon.
Innan en tankning, kontrollera
symbolerna som sitter invändigt på
tanklocket (på vissa modeller) och
jämför dem med symbolen som sitter
på bensinpumpen (på vissa modeller).
115F1B0164C116F1B0165C
149

Symboler för bensindrivna fordon
E5: Blyfri bensin som innehåller en
syrehalt på högst 2,7 % (m/m) och en
maximal etanolhalt på 5,0 % (V/V) i
enlighet med standardenEN228
E10: Blyfri bensin som innehåller en
syrehalt på högst 3,7 % (m/m) och en
maximal etanolhalt på 10,0 % (V/V) i
enlighet med standardenEN228
Symboler för dieseldrivna fordon
B7: Diesel innehållande högst 7 % (V/V)
FAME (Fatty Acid Methyl Esters) i
överensstämmelse med standarden
SS-EN590
B10: Diesel innehållande högst 10 %
(V/V) FAME (Fatty Acid Methyl Esters) i
överensstämmelse med standarden
SS-EN16734Symboler för bilar med dubbel
matning bensin/LPG
E5: Blyfri bensin som innehåller en
syrehalt på högst 2,7 % (m/m) och en
maximal etanolhalt på 5,0 % (V/V) i
enlighet med standardenEN228
E10: Blyfri bensin som innehåller en
syrehalt på högst 3,7 % (m/m) och en
maximal etanolhalt på 10,0 % (V/V) i
enlighet med standardenEN228
LPG: LPG för fordon som
överensstämmer med standarden
EN589
VARNING
136)Sätt aldrig något föremål eller ett
annat lock på munstyckets ände, än vad
som förutses för bilen. Användningen av
föremål eller lock som inte uppfyller kraven,
kan leda till en tryckökning inuti tanken,
vilket i sin tur kan leda till faror.
137)För inte öppna lågor eller tända
cigaretter i närheten av tankens
påfyllningsöppning. Brandrisk! Undvik även
att gå för nära påfyllningsöppningen med
ansiktet för att inte andas in skadliga ångor.
138)Använd inte mobiltelefonen i närheten
av bensinpumpen: brandrisk.
OBSERVERA!
76)Tanka bara bilen med fordonsdiesel
enligt den europeiska standarden EN590.
Användning av andra produkter eller
blandningar kan ohjälpligt skada motorn
och tillverkarens garanti upphör att gälla för
sådana skador. Vid en oavsiktlig tankning
av en annan typ av bränsle, starta inte
motorn utan sätt igång med att tömma
tanken. Om motorn satts igång, även om
bara för en mycket kort tid, måste tanken
och hela försörjningssystemet tömmas.
150
START OCH KÖRNING
