2018 FIAT 500X Drift- och underhållshandbok (in Swedish)

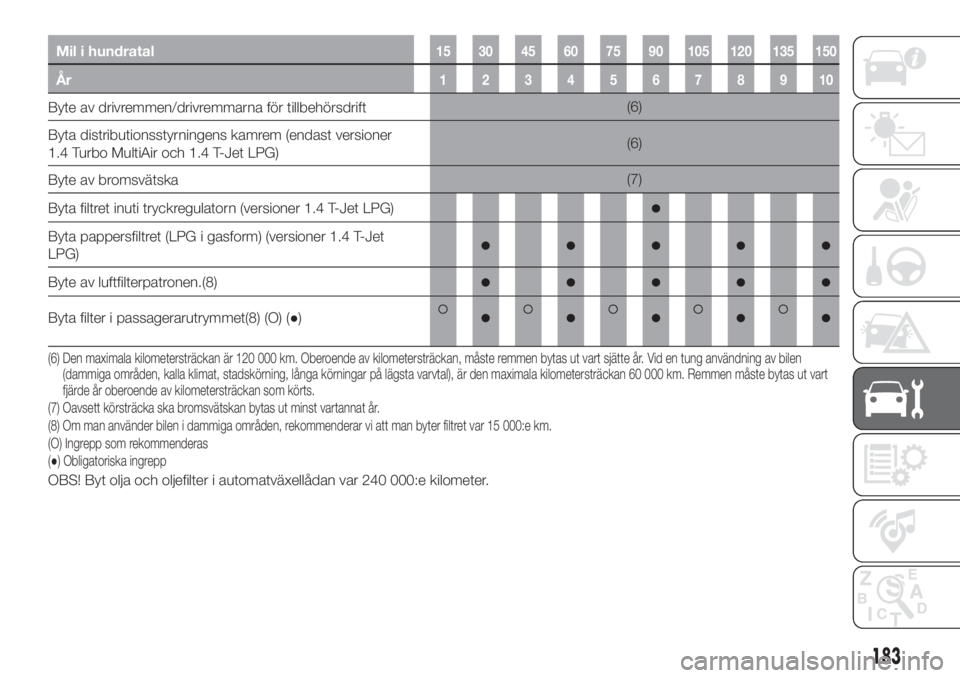

Mil i hundratal15 30 45 60 75 90 105 120 135 150
År12345678910
Byte av drivremmen/drivremmarna för tillbehörsdrift(6)
Byta distributionsstyrningens kamrem (endast versioner
1.4 Turbo MultiAir och 1.4 T-Jet LPG)(6)
Byte av bromsvätska(7)
Byta filtret inuti tryckregulatorn (versioner 1.4 T-Jet LPG)
●
Byta pappersfiltret (LPG i gasform) (versioner 1.4 T-Jet
LPG)●●●●●
Byte av luftfilterpatronen.(8)●●●●●
Byta filter i passagerarutrymmet(8) (O) (●)●●●●●
(6) Den maximala kilometersträckan är 120 000 km. Oberoende av kilometersträckan, måste remmen bytas ut vart sjätte år. Vid en tung användning av bilen
(dammiga områden, kalla klimat, stadskörning, långa körningar på lägsta varvtal), är den maximala kilometersträckan 60 000 km. Remmen måste bytas ut vart
fjärde år oberoende av kilometersträckan som körts.
(7) Oavsett körsträcka ska bromsvätskan bytas ut minst vartannat år.
(8) Om man använder bilen i dammiga områden, rekommenderar vi att man byter filtret var 15 000:e km.
(O) Ingrepp som rekommenderas
(●) Obligatoriska ingrepp
OBS! Byt olja och oljefilter i automatväxellådan var 240 000:e kilometer.
183

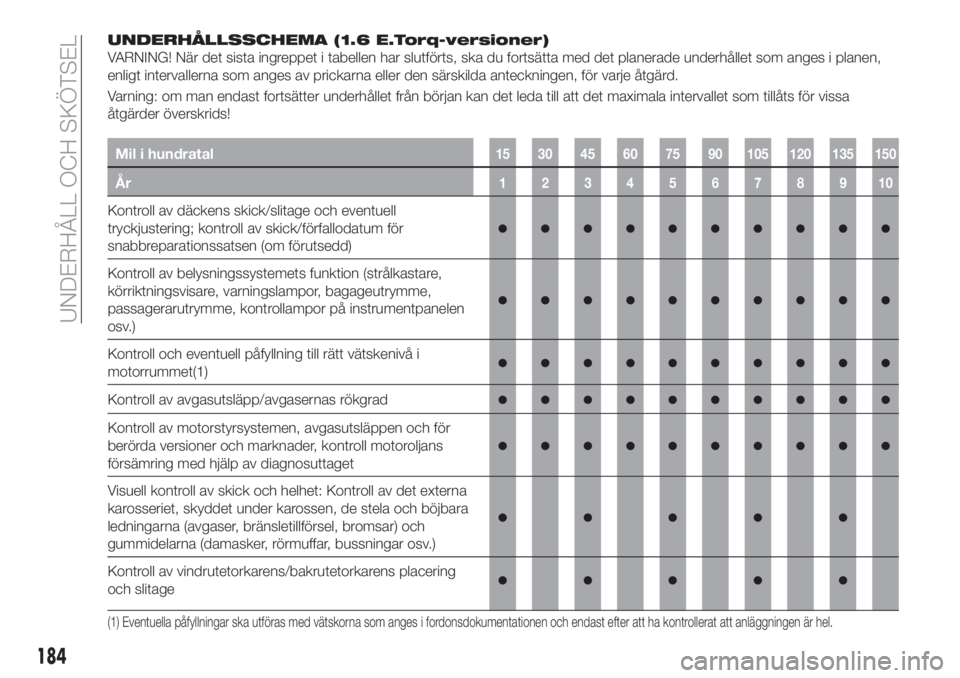

UNDERHÅLLSSCHEMA (1.6 E.Torq-versioner)
VARNING! När det sista ingreppet i tabellen har slutförts, ska du fortsätta med det planerade underhållet som anges i planen,
enligt intervallerna som anges av prickarna eller den särskilda anteckningen, för varje åtgärd.
Varning: om man endast fortsätter underhållet från början kan det leda till att det maximala intervallet som tillåts för vissa
åtgärder överskrids!
Mil i hundratal15 30 45 60 75 90 105 120 135 150
År12345678910
Kontroll av däckens skick/slitage och eventuell
tryckjustering; kontroll av skick/förfallodatum för
snabbreparationssatsen (om förutsedd)
●●●●●●●●●●
Kontroll av belysningssystemets funktion (strålkastare,
körriktningsvisare, varningslampor, bagageutrymme,
passagerarutrymme, kontrollampor på instrumentpanelen
osv.)
●●●●●●●●●●
Kontroll och eventuell påfyllning till rätt vätskenivå i
motorrummet(1)●●●●●●●●●●
Kontroll av avgasutsläpp/avgasernas rökgrad●●●●●●●●●●
Kontroll av motorstyrsystemen, avgasutsläppen och för
berörda versioner och marknader, kontroll motoroljans
försämring med hjälp av diagnosuttaget
●●●●●●●●●●
Visuell kontroll av skick och helhet: Kontroll av det externa
karosseriet, skyddet under karossen, de stela och böjbara
ledningarna (avgaser, bränsletillförsel, bromsar) och
gummidelarna (damasker, rörmuffar, bussningar osv.)
●●●●●
Kontroll av vindrutetorkarens/bakrutetorkarens placering
och slitage●●●●●
(1) Eventuella påfyllningar ska utföras med vätskorna som anges i fordonsdokumentationen och endast efter att ha kontrollerat att anläggningen är hel.
184
UNDERHÅLL OCH SKÖTSEL

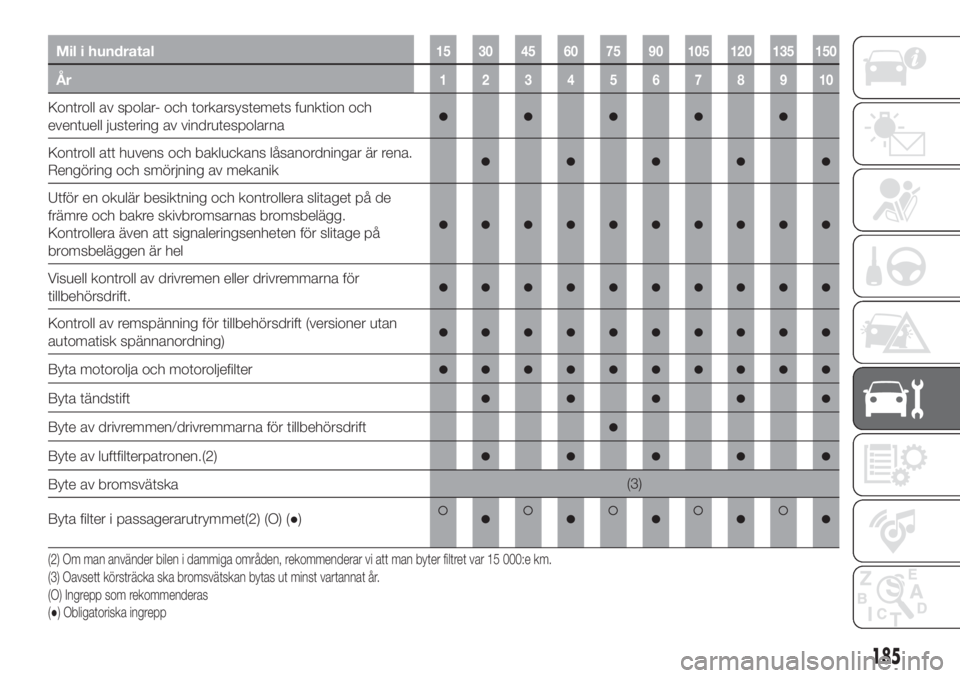

Mil i hundratal15 30 45 60 75 90 105 120 135 150
År12345678910
Kontroll av spolar- och torkarsystemets funktion och
eventuell justering av vindrutespolarna●●●●●
Kontroll att huvens och bakluckans låsanordningar är rena.
Rengöring och smörjning av mekanik●●●●●
Utför en okulär besiktning och kontrollera slitaget på de
främre och bakre skivbromsarnas bromsbelägg.
Kontrollera även att signaleringsenheten för slitage på
bromsbeläggen är hel
●●●●●●●●●●
Visuell kontroll av drivremen eller drivremmarna för
tillbehörsdrift.●●●●●●●●●●
Kontroll av remspänning för tillbehörsdrift (versioner utan
automatisk spännanordning)●●●●●●●●●●
Byta motorolja och motoroljefilter●●●●●●●●●●
Byta tändstift●●●●●
Byte av drivremmen/drivremmarna för tillbehörsdrift●
Byte av luftfilterpatronen.(2)●●●●●
Byte av bromsvätska(3)
Byta filter i passagerarutrymmet(2) (O) (●)
●●●●●
(2) Om man använder bilen i dammiga områden, rekommenderar vi att man byter filtret var 15 000:e km.
(3) Oavsett körsträcka ska bromsvätskan bytas ut minst vartannat år.
(O) Ingrepp som rekommenderas
(●) Obligatoriska ingrepp
185

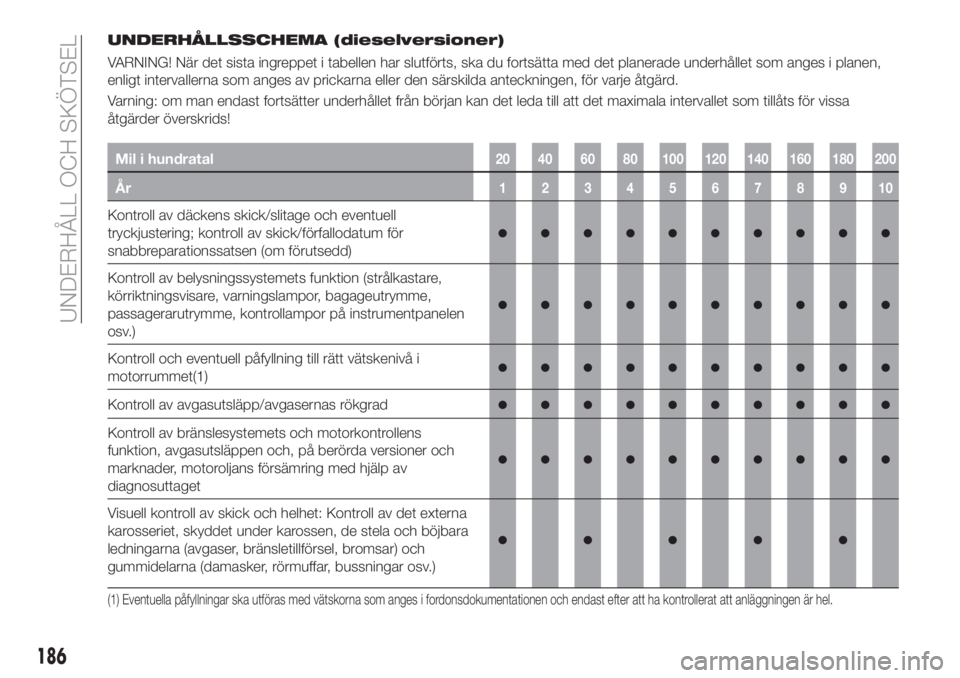

UNDERHÅLLSSCHEMA (dieselversioner)
VARNING! När det sista ingreppet i tabellen har slutförts, ska du fortsätta med det planerade underhållet som anges i planen,
enligt intervallerna som anges av prickarna eller den särskilda anteckningen, för varje åtgärd.
Varning: om man endast fortsätter underhållet från början kan det leda till att det maximala intervallet som tillåts för vissa
åtgärder överskrids!
Mil i hundratal20 40 60 80 100 120 140 160 180 200
År12345678910
Kontroll av däckens skick/slitage och eventuell
tryckjustering; kontroll av skick/förfallodatum för
snabbreparationssatsen (om förutsedd)
●●●●●●●●●●
Kontroll av belysningssystemets funktion (strålkastare,
körriktningsvisare, varningslampor, bagageutrymme,
passagerarutrymme, kontrollampor på instrumentpanelen
osv.)
●●●●●●●●●●
Kontroll och eventuell påfyllning till rätt vätskenivå i
motorrummet(1)●●●●●●●●●●
Kontroll av avgasutsläpp/avgasernas rökgrad●●●●●●●●●●
Kontroll av bränslesystemets och motorkontrollens
funktion, avgasutsläppen och, på berörda versioner och
marknader, motoroljans försämring med hjälp av
diagnosuttaget
●●●●●●●●●●
Visuell kontroll av skick och helhet: Kontroll av det externa
karosseriet, skyddet under karossen, de stela och böjbara
ledningarna (avgaser, bränsletillförsel, bromsar) och
gummidelarna (damasker, rörmuffar, bussningar osv.)
●●●●●
(1) Eventuella påfyllningar ska utföras med vätskorna som anges i fordonsdokumentationen och endast efter att ha kontrollerat att anläggningen är hel.
186
UNDERHÅLL OCH SKÖTSEL

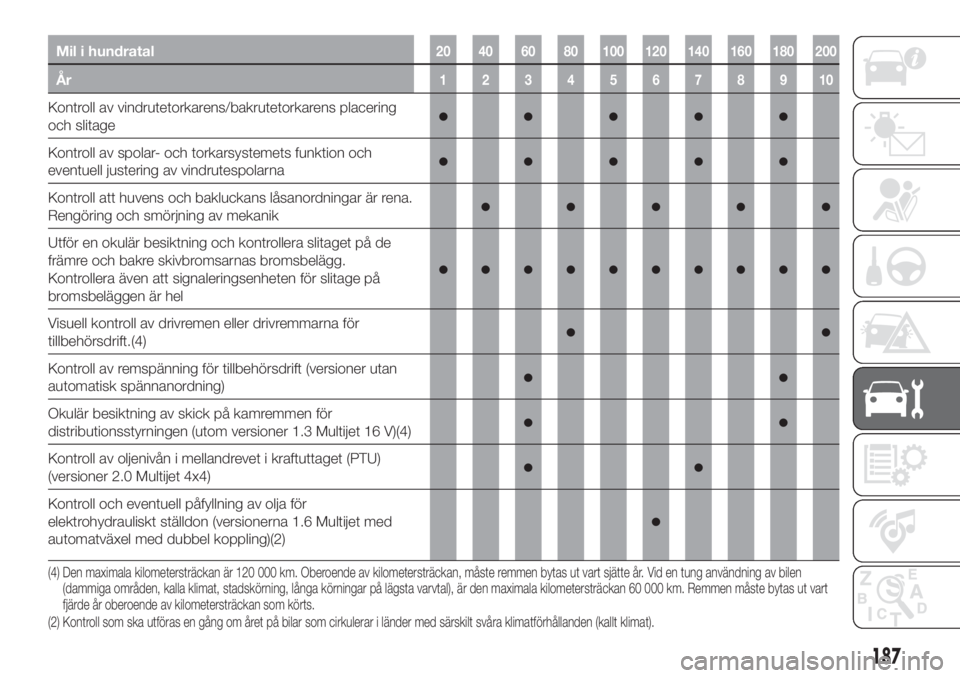

Mil i hundratal20 40 60 80 100 120 140 160 180 200
År12345678910
Kontroll av vindrutetorkarens/bakrutetorkarens placering
och slitage●●●●●
Kontroll av spolar- och torkarsystemets funktion och
eventuell justering av vindrutespolarna●●●●●
Kontroll att huvens och bakluckans låsanordningar är rena.
Rengöring och smörjning av mekanik●●●●●
Utför en okulär besiktning och kontrollera slitaget på de
främre och bakre skivbromsarnas bromsbelägg.
Kontrollera även att signaleringsenheten för slitage på
bromsbeläggen är hel
●●●●●●●●●●
Visuell kontroll av drivremen eller drivremmarna för
tillbehörsdrift.(4)●●
Kontroll av remspänning för tillbehörsdrift (versioner utan
automatisk spännanordning)●●
Okulär besiktning av skick på kamremmen för
distributionsstyrningen (utom versioner 1.3 Multijet 16 V)(4)●●
Kontroll av oljenivån i mellandrevet i kraftuttaget (PTU)
(versioner 2.0 Multijet 4x4)●●
Kontroll och eventuell påfyllning av olja för
elektrohydrauliskt ställdon (versionerna 1.6 Multijet med
automatväxel med dubbel koppling)(2)
●
(4) Den maximala kilometersträckan är 120 000 km. Oberoende av kilometersträckan, måste remmen bytas ut vart sjätte år. Vid en tung användning av bilen
(dammiga områden, kalla klimat, stadskörning, långa körningar på lägsta varvtal), är den maximala kilometersträckan 60 000 km. Remmen måste bytas ut vart
fjärde år oberoende av kilometersträckan som körts.
(2) Kontroll som ska utföras en gång om året på bilar som cirkulerar i länder med särskilt svåra klimatförhållanden (kallt klimat).
187

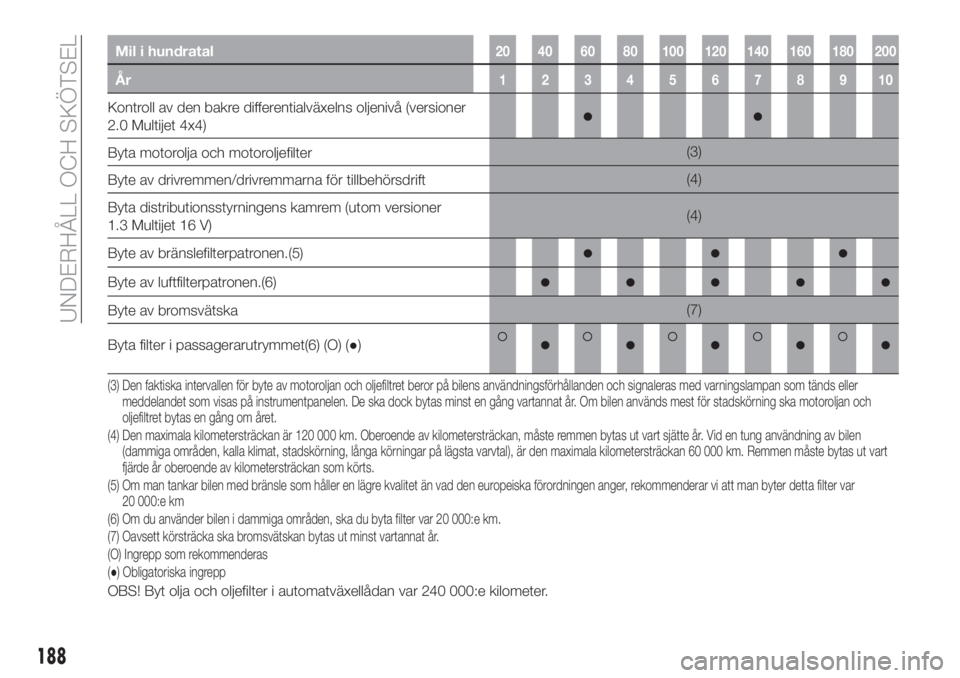

Mil i hundratal20 40 60 80 100 120 140 160 180 200
År12345678910
Kontroll av den bakre differentialväxelns oljenivå (versioner
2.0 Multijet 4x4)●●
Byta motorolja och motoroljefilter(3)
Byte av drivremmen/drivremmarna för tillbehörsdrift(4)
Byta distributionsstyrningens kamrem (utom versioner
1.3 Multijet 16 V)(4)
Byte av bränslefilterpatronen.(5)
●●●
Byte av luftfilterpatronen.(6)●●●●●
Byte av bromsvätska(7)
Byta filter i passagerarutrymmet(6) (O) (●)
●●●●●
(3) Den faktiska intervallen för byte av motoroljan och oljefiltret beror på bilens användningsförhållanden och signaleras med varningslampan somtänds eller
meddelandet som visas på instrumentpanelen. De ska dock bytas minst en gång vartannat år. Om bilen används mest för stadskörning ska motoroljan och
oljefiltret bytas en gång om året.
(4) Den maximala kilometersträckan är 120 000 km. Oberoende av kilometersträckan, måste remmen bytas ut vart sjätte år. Vid en tung användning av bilen
(dammiga områden, kalla klimat, stadskörning, långa körningar på lägsta varvtal), är den maximala kilometersträckan 60 000 km. Remmen måste bytas ut vart
fjärde år oberoende av kilometersträckan som körts.
(5) Om man tankar bilen med bränsle som håller en lägre kvalitet än vad den europeiska förordningen anger, rekommenderar vi att man byter detta filter var
20 000:e km
(6) Om du använder bilen i dammiga områden, ska du byta filter var 20 000:e km.
(7) Oavsett körsträcka ska bromsvätskan bytas ut minst vartannat år.
(O) Ingrepp som rekommenderas
(●) Obligatoriska ingrepp
OBS! Byt olja och oljefilter i automatväxellådan var 240 000:e kilometer.
188
UNDERHÅLL OCH SKÖTSEL

REGELBUNDNA
KONTROLLER
Va r1.000km eller före längre resor ska
du kontrollera och eventuellt fylla på:
motorkylvätskenivå;
bromsvätskans nivå;
spolarvätskans nivå;
däckens tryck och skick.
belysningssystemets funktion
(strålkastare, körriktningsvisare,
varningslampor etc.);
spolar- och torkarsystemets funktion
och torkarbladens position/slitage på
vind-/bakruta.
Kontrollera motoroljans nivå var
3 000:ekm och fyll på vid behov.
TUNG ANVÄNDNING AV
BILEN
Om bilen i huvudsak används under
något av följande särskilt hårda
förhållanden:
polisen (eller trafikpolisen) offentlig
bilservice (taxi)
bogsering av släp eller husvagn;
Dammiga vägar.
Korta (mindre än 7-8 km) och
upprepade körsträckor med en
utomhustemperatur under noll.
Motor som ofta går på tomgång eller
kör långa sträckor med låg hastighet
eller om bilen inte har använts under en
längre tid.I så fall är det nödvändigt att utföra
följande kontroller oftare än vad som
anges i underhållsschemat:
Kontroll av skick och slitage på de
främre skivbromsarnas bromsbelägg.
Kontroll av rengöring av lås, huvar,
motor och bagagerum, rengöring och
smörjning av mekanik.
okulär besiktning av tillstånd för:
motor, växellåda, transmission,
rörledningarnas styva och flexibla delar
(avgassystem, bränslematning och
bromsar), gummidelar (damasker,
muffar, bussningar osv.);
Kontroll av batteriets laddningsstatus
och vätskenivå (elektrolytvätska).
Synkontroll av skicket på remmarna
för tillbehörsdrift.
Kontroll och eventuellt byte av
motoroljan och oljefiltret.
Kontroll och eventuellt byte av
pollenfiltret.
kontroll och eventuellt byte av
luftfilter.
189

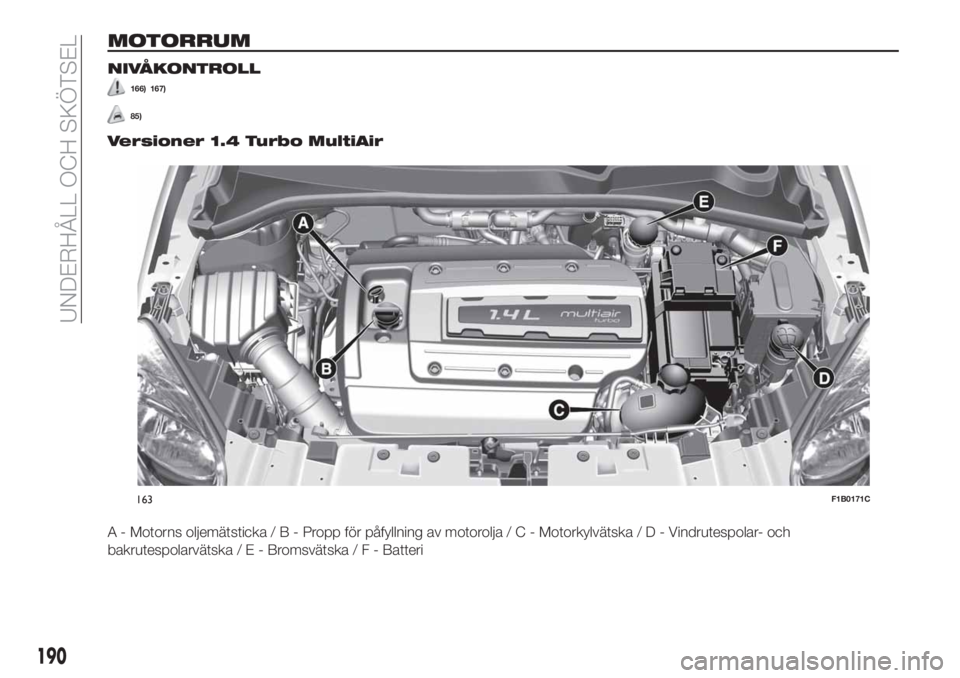

MOTORRUM
NIVÅKONTROLL
166) 167)
85)
Versioner 1.4 Turbo MultiAir
A - Motorns oljemätsticka/B-Proppförpåfyllning av motorolja/C-Motorkylvätska/D-Vindrutespolar- och
bakrutespolarvätska/E-Bromsvätska/F-Batteri
163F1B0171C
190
