153)Gör absolut ingen åverkan på
däckventilen. För inte in verktyg av något
slag mellan fälgen och däcket. Kontrollera
däcktrycket och reservhjulets tryck
regelbundet och håll dig till de värden som
anges i kapitlet "Tekniska data".
154)En domkraft är ett redskap som
konstruerats och projekterats för byte av
ett hjul vid punktering eller skada på hjulet
som sitter på fordonet eller på fordon av
samma modell. Alla andra användningar
ska absolut uteslutas, som till exempel att
lyfta föremål eller fordon av andra modeller
eller andra föremål. Domkraften får aldrig
användas för underhåll eller reparationer
under bilen eller för byte av sommardäck/
vinterdäck och vice versa. Vi råder dig att
vända dig till Fiats servicenät. Ställ dig
aldrig under en upplyft bil. Använd den
endast i de indikerade positionerna.
Använd inte domkraften med en högre
belastning än vad som anges på
domkraftsetiketten. Starta inte motorn av
någon som helst anledning om bilen är
upplyft. Lyft av bilen mer än nödvändigt kan
göra det mindre stabilt och man riskerar då
att bilen faller ner med kraft. Lyft sedan
bilen i den utsträckning som krävs för att
endast tillåta åtkomst till reservhjulet.
155)Var försiktig när du vevar och se till att
veven roterar fritt så att du inte riskerar
skrapsår på handen vid friktionen mot
marken. Även domkraftens rörliga delar i
rörelse (snäckdrev och leder) kan orsaka
kroppsskador: undvik all kontakt. Tvätta dig
noggrant om du smutsar ner dig med
smörjfett.FIX&GO
AUTOMATIC-SATS
(om tillgänglig)
156) 157)
80)
BESKRIVNING
Snabbreparationssatsen för däck
Fix&Go bild 142 ligger i en särskild
behållare i bagageutrymmet och består
av följande delar:
En patron 1 som innehåller
tätningsvätska, försedd med
påfyllningsslang för insprutning av
tätningsvätskan 4 och en självhäftande
dekal 3 med texten "Max. 80 km/h.",
som ska sättas på väl synlig plats, (t ex.
på instrumentpanelen) efter utförd
däckreparation.
en kompressor 2
En informationsbroschyr som
används för en snabb och korrekt
användning av satsen.
Ett par skyddshandskar som finns i
patronens 4 rörutrymme.
REPARATIONSPROCEDUR
Gör så här:
Stanna bilen på en plats där den inte
medför trafikfara och där proceduren
kan utföras under säkra förhållanden.
Marken skall helst vara jämn och
tillräckligt kompakt.
stäng av motorn, sätt på
varningsljusen och aktivera
parkeringsbromsen;
ta på den orangefärgade reflexvästen
innan du kliver ut ur bilen (håll dig till de
gällande normerna i landet du befinner
dig i);
Sätt in patronen 1 som innehåller
tätningsmedlet i sitt säte på
kompressorn 2, tryck ordentligt nedåt
bild 142. Ta loss den självhäftande
hastighetsetiketten 3 och applicera den
på väl synlig plats bild 143.
142P2000158
167

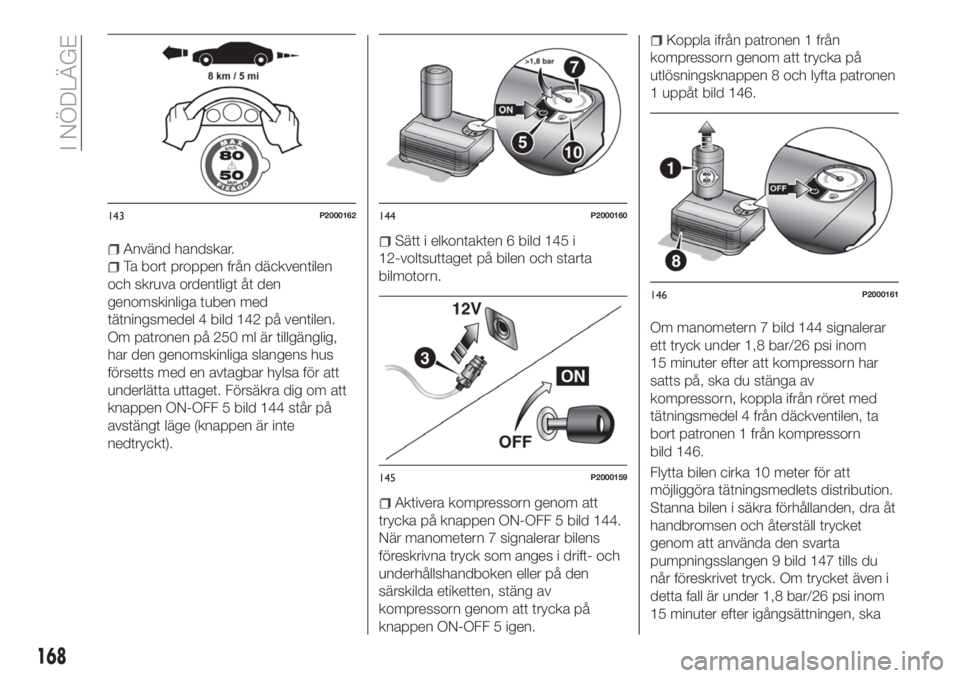

Använd handskar.
Ta bort proppen från däckventilen
och skruva ordentligt åt den
genomskinliga tuben med
tätningsmedel 4 bild 142 på ventilen.
Om patronen på 250 ml är tillgänglig,
har den genomskinliga slangens hus
försetts med en avtagbar hylsa för att
underlätta uttaget. Försäkra dig om att
knappen ON-OFF 5 bild 144 står på
avstängt läge (knappen är inte
nedtryckt).
Sätt i elkontakten 6 bild 145 i
12-voltsuttaget på bilen och starta
bilmotorn.
Aktivera kompressorn genom att
trycka på knappen ON-OFF 5 bild 144.
När manometern 7 signalerar bilens
föreskrivna tryck som anges i drift- och
underhållshandboken eller på den
särskilda etiketten, stäng av
kompressorn genom att trycka på
knappen ON-OFF 5 igen.
Koppla ifrån patronen 1 från
kompressorn genom att trycka på
utlösningsknappen 8 och lyfta patronen
1 uppåt bild 146.
Om manometern 7 bild 144 signalerar
ett tryck under 1,8 bar/26 psi inom
15 minuter efter att kompressorn har
satts på, ska du stänga av
kompressorn, koppla ifrån röret med
tätningsmedel 4 från däckventilen, ta
bort patronen 1 från kompressorn
bild 146.
Flytta bilen cirka 10 meter för att
möjliggöra tätningsmedlets distribution.
Stanna bilen i säkra förhållanden, dra åt
handbromsen och återställ trycket
genom att använda den svarta
pumpningsslangen 9 bild 147 tills du
når föreskrivet tryck. Om trycket även i
detta fall är under 1,8 bar/26 psi inom
15 minuter efter igångsättningen, ska
143P2000162144P2000160
145P2000159
146P2000161
168
I NÖDLÄGE

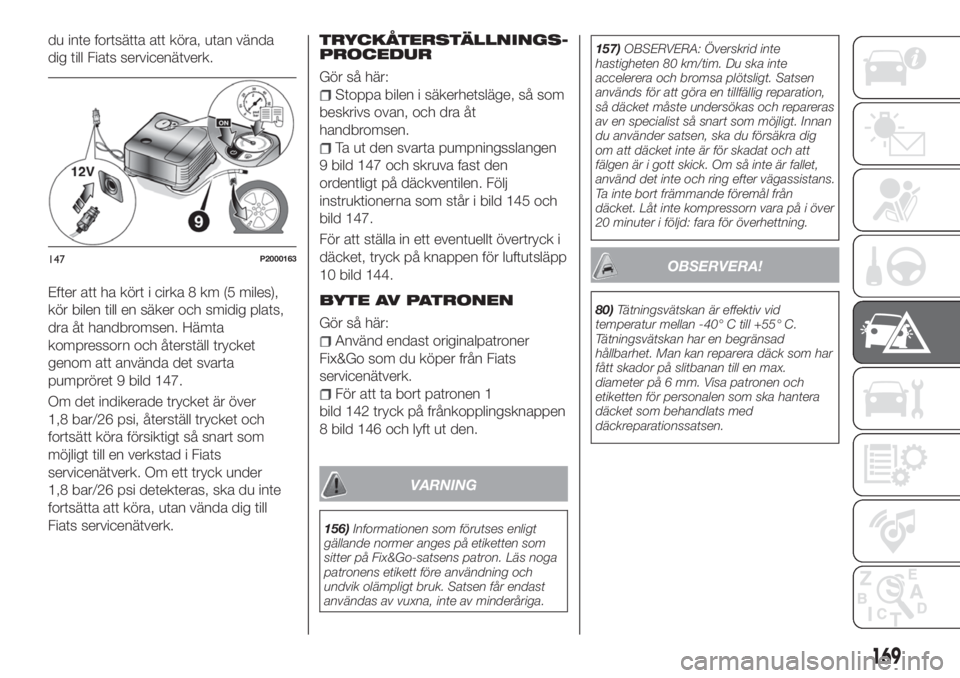

du inte fortsätta att köra, utan vända
dig till Fiats servicenätverk.
Efter att ha kört i cirka 8 km (5 miles),
kör bilen till en säker och smidig plats,
dra åt handbromsen. Hämta
kompressorn och återställ trycket
genom att använda det svarta
pumpröret 9 bild 147.
Om det indikerade trycket är över
1,8 bar/26 psi, återställ trycket och
fortsätt köra försiktigt så snart som
möjligt till en verkstad i Fiats
servicenätverk. Om ett tryck under
1,8 bar/26 psi detekteras, ska du inte
fortsätta att köra, utan vända dig till
Fiats servicenätverk.TRYCKÅTERSTÄLLNINGS-
PROCEDUR
Gör så här:
Stoppa bilen i säkerhetsläge, så som
beskrivs ovan, och dra åt
handbromsen.
Ta ut den svarta pumpningsslangen
9 bild 147 och skruva fast den
ordentligt på däckventilen. Följ
instruktionerna som står i bild 145 och
bild 147.
För att ställa in ett eventuellt övertryck i
däcket, tryck på knappen för luftutsläpp
10 bild 144.
BYTE AV PATRONEN
Gör så här:
Använd endast originalpatroner
Fix&Go som du köper från Fiats
servicenätverk.
För att ta bort patronen 1
bild 142 tryck på frånkopplingsknappen
8 bild 146 och lyft ut den.
VARNING
156)Informationen som förutses enligt
gällande normer anges på etiketten som
sitter på Fix&Go-satsens patron. Läs noga
patronens etikett före användning och
undvik olämpligt bruk. Satsen får endast
användas av vuxna, inte av minderåriga.157)OBSERVERA: Överskrid inte
hastigheten 80 km/tim. Du ska inte
accelerera och bromsa plötsligt. Satsen
används för att göra en tillfällig reparation,
så däcket måste undersökas och repareras
av en specialist så snart som möjligt. Innan
du använder satsen, ska du försäkra dig
om att däcket inte är för skadat och att
fälgen är i gott skick. Om så inte är fallet,
använd det inte och ring efter vägassistans.
Ta inte bort främmande föremål från
däcket. Låt inte kompressorn vara på i över
20 minuter i följd: fara för överhettning.
OBSERVERA!
80)Tätningsvätskan är effektiv vid
temperatur mellan -40° C till +55° C.
Tätningsvätskan har en begränsad
hållbarhet. Man kan reparera däck som har
fått skador på slitbanan till en max.
diameter på 6 mm. Visa patronen och
etiketten för personalen som ska hantera
däcket som behandlats med
däckreparationssatsen.
147P2000163
169

NÖDSTART
81)
Om batteriet är urladdat, går det att
utföra en nödstart genom att använda
kablarna och batteriet i en annan bil
eller med ett extrabatteri. Hur som helst
ska det använda batteriet ha en
kapacitet som motsvarar eller överstiger
det som är urladdat.
VARNINGAR
Använd inte extrabatteriet eller någon
annan extern strömkälla med en
spänning över 12 V, annars kan
batteriet, startmotorn, generatorn eller
bilens elsystem skadas.
Försök inte utföra en nödstart om
batteriet har frusit. Batteriet kan gå
sönder eller explodera!
START MED
HJÄLPBATTERI
Bilbatteriet finns i motorrummet, bakom
den vänstra ljusgruppen.
158) 159) 160) 161)
OBSERVERA! Batteriets plusklämma
(+) skyddas av en skyddskåpa. Lyft den
för att komma åt klämman.
Gör så här:
Dra åt handbromsen, ställ den
automatiska växelspaken på P
(parkering) eller, på versioner försedda
med automatväxellåda, ställ
växelspaken i friläge och ställ sedan
tändningsnyckeln på STOP.
Stäng av alla andra elektriska
tillbehör på bilen.
Om du använder batteriet i en annan
bil, parkera denna inom räckhåll för
kablarna som används för anslutningen,
dra åt parkeringsbromsen och försäkra
dig om att strömmen är på.
OBSERVERA! Om proceduren som
beskrivs nedan inte utförs på rätt sätt,
kan det leda till allvarliga personskador
eller skada laddningsenheten på den
ena eller båda bilarna. Håll dig noga till
informationen nedan.
Anslutning av kablarna
82)
Gör så här för att utföra nödstarten
bild 148:
Anslut änden på kabeln som
används som pluskabel (+) till
plusklämman (+) på bilen med
frånkopplat batteri.
Anslut änden på kabeln som
används som pluskabel (+) till
plusklämman (+) på extrabatteriet.
Anslut änden på kabeln som
används som minuskabel (–) till
plusklämman (–) på extrabatteriet.
Anslut den motsatta kabeländen
som används som minuskabel (–) till en
jordningspunkt på motorn
(den
synliga metalldelen på motorn i bilen
med urladdat batteri) långt från batteriet
och bränsleinsprutningssystemet;
Starta bilmotorn med extrabatteriet
och låt det gå några minuter på lägsta
varvtal. Starta sedan motorn i bilen med
urladdat batteri.
Frånkoppling av kablarna
När motorn startats, avlägsna kablarna
genom att utföra ovanstående procedur
i omvänd ordning.
Om motorn inte startar efter några
försök, fortsätt inte i onödan utan
kontakta Fiats servicenät.
148F1B0217C
170
I NÖDLÄGE

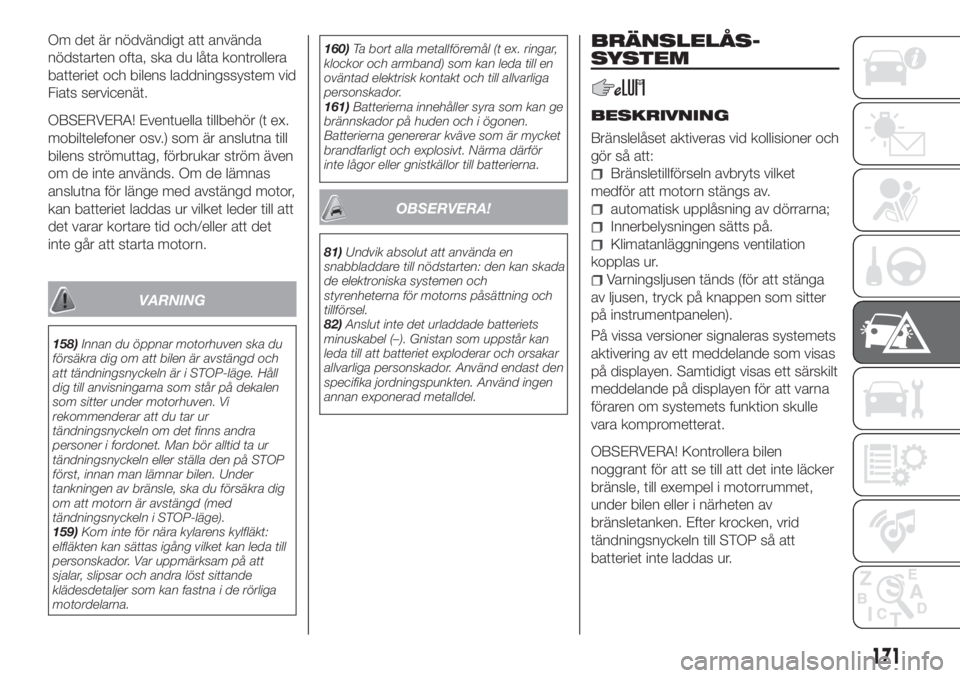

Om det är nödvändigt att använda
nödstarten ofta, ska du låta kontrollera
batteriet och bilens laddningssystem vid
Fiats servicenät.
OBSERVERA! Eventuella tillbehör (t ex.
mobiltelefoner osv.) som är anslutna till
bilens strömuttag, förbrukar ström även
om de inte används. Om de lämnas
anslutna för länge med avstängd motor,
kan batteriet laddas ur vilket leder till att
det varar kortare tid och/eller att det
inte går att starta motorn.
VARNING
158)Innan du öppnar motorhuven ska du
försäkra dig om att bilen är avstängd och
att tändningsnyckeln är i STOP-läge. Håll
dig till anvisningarna som står på dekalen
som sitter under motorhuven. Vi
rekommenderar att du tar ur
tändningsnyckeln om det finns andra
personer i fordonet. Man bör alltid ta ur
tändningsnyckeln eller ställa den på STOP
först, innan man lämnar bilen. Under
tankningen av bränsle, ska du försäkra dig
om att motorn är avstängd (med
tändningsnyckeln i STOP-läge).
159)Kom inte för nära kylarens kylfläkt:
elfläkten kan sättas igång vilket kan leda till
personskador. Var uppmärksam på att
sjalar, slipsar och andra löst sittande
klädesdetaljer som kan fastna i de rörliga
motordelarna.160)Ta bort alla metallföremål (t ex. ringar,
klockor och armband) som kan leda till en
oväntad elektrisk kontakt och till allvarliga
personskador.
161)Batterierna innehåller syra som kan ge
brännskador på huden och i ögonen.
Batterierna genererar kväve som är mycket
brandfarligt och explosivt. Närma därför
inte lågor eller gnistkällor till batterierna.
OBSERVERA!
81)Undvik absolut att använda en
snabbladdare till nödstarten: den kan skada
de elektroniska systemen och
styrenheterna för motorns påsättning och
tillförsel.
82)Anslut inte det urladdade batteriets
minuskabel (–). Gnistan som uppstår kan
leda till att batteriet exploderar och orsakar
allvarliga personskador. Använd endast den
specifika jordningspunkten. Använd ingen
annan exponerad metalldel.
BRÄNSLELÅS-
SYSTEM
BESKRIVNING
Bränslelåset aktiveras vid kollisioner och
gör så att:
Bränsletillförseln avbryts vilket
medför att motorn stängs av.
automatisk upplåsning av dörrarna;
Innerbelysningen sätts på.
Klimatanläggningens ventilation
kopplas ur.
Varningsljusen tänds (för att stänga
av ljusen, tryck på knappen som sitter
på instrumentpanelen).
På vissa versioner signaleras systemets
aktivering av ett meddelande som visas
på displayen. Samtidigt visas ett särskilt
meddelande på displayen för att varna
föraren om systemets funktion skulle
vara komprometterat.
OBSERVERA! Kontrollera bilen
noggrant för att se till att det inte läcker
bränsle, till exempel i motorrummet,
under bilen eller i närheten av
bränsletanken. Efter krocken, vrid
tändningsnyckeln till STOP så att
batteriet inte laddas ur.
171

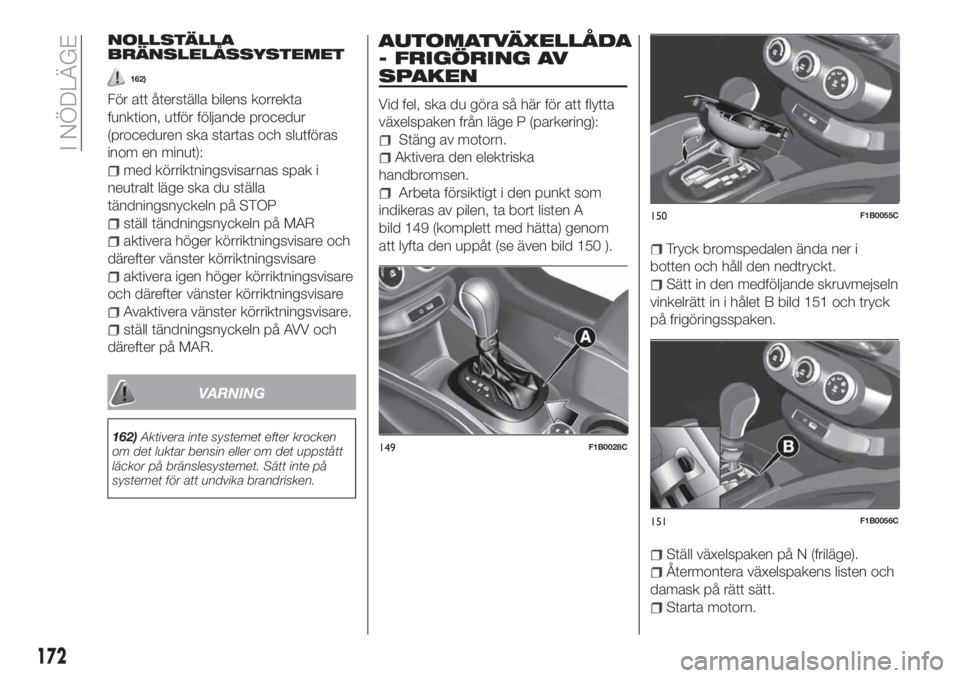

NOLLSTÄLLA
BRÄNSLELÅSSYSTEMET
162)
För att återställa bilens korrekta
funktion, utför följande procedur
(proceduren ska startas och slutföras
inom en minut):
med körriktningsvisarnas spak i
neutralt läge ska du ställa
tändningsnyckeln på STOP
ställ tändningsnyckeln på MAR
aktivera höger körriktningsvisare och
därefter vänster körriktningsvisare
aktivera igen höger körriktningsvisare
och därefter vänster körriktningsvisare
Avaktivera vänster körriktningsvisare.
ställ tändningsnyckeln på AVV och
därefter på MAR.
VARNING
162)Aktivera inte systemet efter krocken
om det luktar bensin eller om det uppstått
läckor på bränslesystemet. Sätt inte på
systemet för att undvika brandrisken.
AUTOMATVÄXELLÅDA
- FRIGÖRING AV
SPAKEN
Vid fel, ska du göra så här för att flytta
växelspaken från läge P (parkering):
Stäng av motorn.
Aktivera den elektriska
handbromsen.
Arbeta försiktigt i den punkt som
indikeras av pilen, ta bort listen A
bild 149 (komplett med hätta) genom
att lyfta den uppåt (se även bild 150 ).
Tryck bromspedalen ända ner i
botten och håll den nedtryckt.
Sätt in den medföljande skruvmejseln
vinkelrätt in i hålet B bild 151 och tryck
på frigöringsspaken.
Ställ växelspaken på N (friläge).
Återmontera växelspakens listen och
damask på rätt sätt.
Starta motorn.
149F1B0028C
150F1B0055C
151F1B0056C
172
I NÖDLÄGE

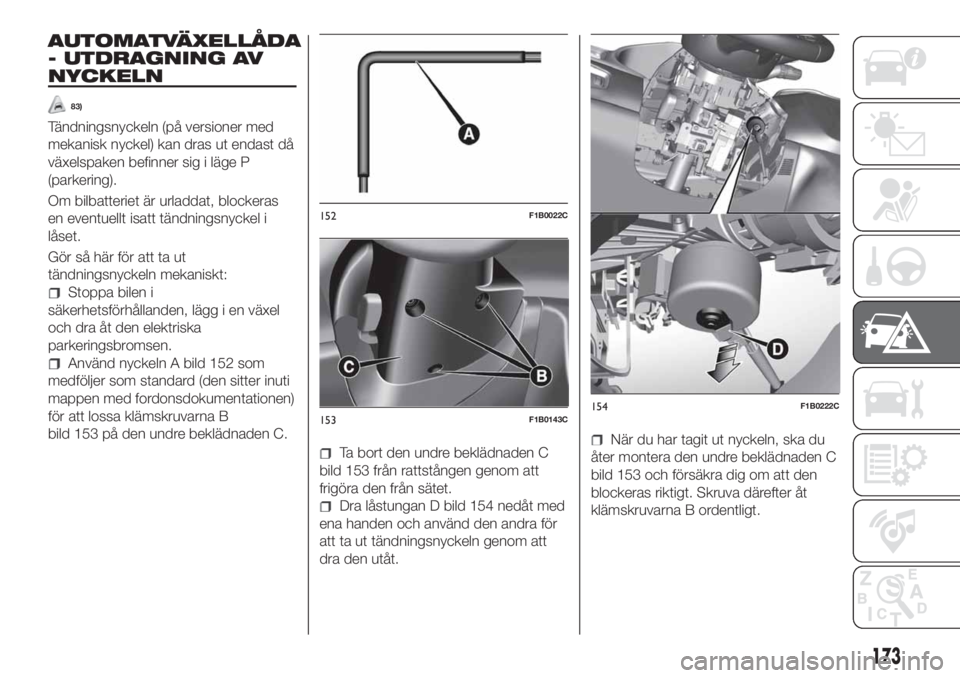

AUTOMATVÄXELLÅDA
- UTDRAGNING AV
NYCKELN
83)
Tändningsnyckeln (på versioner med
mekanisk nyckel) kan dras ut endast då
växelspaken befinner sig i läge P
(parkering).
Om bilbatteriet är urladdat, blockeras
en eventuellt isatt tändningsnyckel i
låset.
Gör så här för att ta ut
tändningsnyckeln mekaniskt:
Stoppa bilen i
säkerhetsförhållanden, lägg i en växel
och dra åt den elektriska
parkeringsbromsen.
Använd nyckeln A bild 152 som
medföljer som standard (den sitter inuti
mappen med fordonsdokumentationen)
för att lossa klämskruvarna B
bild 153 på den undre beklädnaden C.
Ta bort den undre beklädnaden C
bild 153 från rattstången genom att
frigöra den från sätet.
Dra låstungan D bild 154 nedåt med
ena handen och använd den andra för
att ta ut tändningsnyckeln genom att
dra den utåt.
När du har tagit ut nyckeln, ska du
åter montera den undre beklädnaden C
bild 153 och försäkra dig om att den
blockeras riktigt. Skruva därefter åt
klämskruvarna B ordentligt.
152F1B0022C
153F1B0143C154F1B0222C
173

OBSERVERA!
83)Vi råder dig att låta Fiats servicenät
utföra återmonteringsproceduren. Om du
vill utföra proceduren själv, ska du vara
särskilt noga med att koppla samman
låsklämmorna på rätt sätt. Annars kan
störande ljud höras på grund av den undre
beklädnaden inte är korrekt fastsatt vid den
övre.

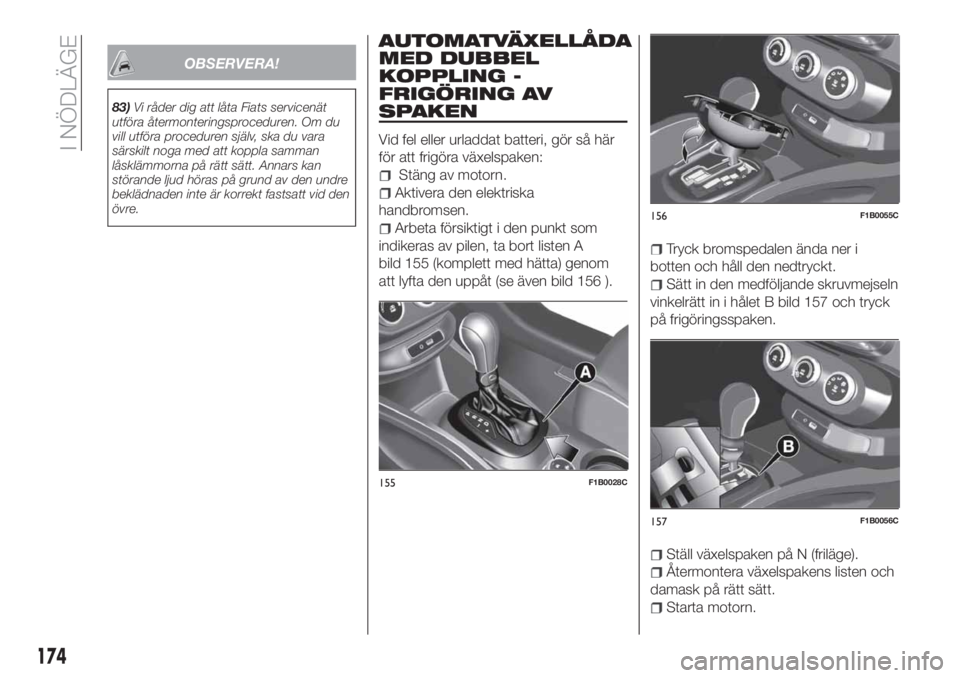

AUTOMATVÄXELLÅDA
MED DUBBEL
KOPPLING -
FRIGÖRING AV
SPAKEN
Vid fel eller urladdat batteri, gör så här
för att frigöra växelspaken:
Stäng av motorn.
Aktivera den elektriska
handbromsen.
Arbeta försiktigt i den punkt som
indikeras av pilen, ta bort listen A
bild 155 (komplett med hätta) genom
att lyfta den uppåt (se även bild 156 ).
Tryck bromspedalen ända ner i
botten och håll den nedtryckt.
Sätt in den medföljande skruvmejseln
vinkelrätt in i hålet B bild 157 och tryck
på frigöringsspaken.
Ställ växelspaken på N (friläge).
Återmontera växelspakens listen och
damask på rätt sätt.
Starta motorn.
155F1B0028C
156F1B0055C
157F1B0056C
174
I NÖDLÄGE
