2018 FIAT 500X Drift- och underhållshandbok (in Swedish)

VARNINGAR OCH FÖRSIKTIGHETSÅTGÄRDER
När du läser denna drift- och underhållshandbok hittar du ett antalVARNINGARsom är avsedda att undvika procedurer som
kan skada din bil.
Det finns ävenFÖRSIKTIGHETSÅTGÄRDERsom ska följas noga för att undvika en olämplig användning av bilens
komponenter, vilket kan leda till olyckor eller personskador.
Därför är det lämpligt att noga följa alla rekommendationer som markeras somVARNINGochFÖRSIKTIGHETSÅTGÄRD.
VARNINGARNAochFÖRSIKTIGHETSÅTGÄRDERNAanges i texten med symbolerna:
personsäkerhet
skydd av bilen;
miljöskydd.
OBS! Dessa symboler står i slutet av varje stycke och följs av en siffra då så behövs. Siffran hänvisar till motsvarande varning
som står längst ner i gällande avsnitt.
7

8

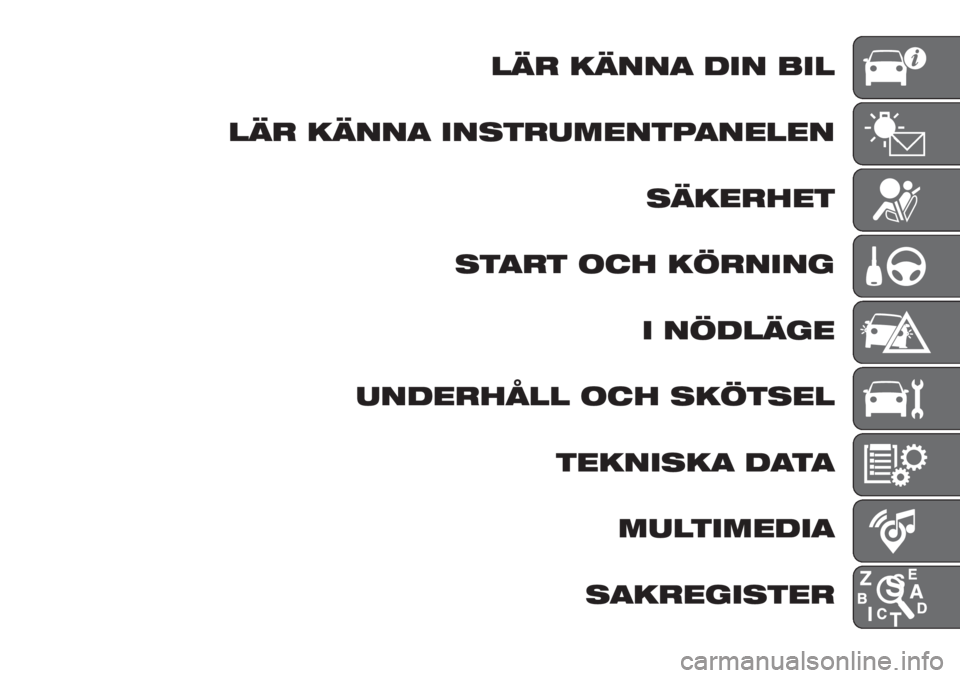

LÄR KÄNNA DIN BIL
LÄR KÄNNA INSTRUMENTPANELEN
SÄKERHET
START OCH KÖRNING
I NÖDLÄGE
UNDERHÅLL OCH SKÖTSEL
TEKNISKA DATA
MULTIMEDIA
SAKREGISTER

LÄR KÄNNA DIN BIL
Här kan du börja lära dig detaljerna om
din nya bil.
Handboken du nu kommer att läsa
beskriver enkelt och lättfattligt hur bilen
är konstruerad och hur den fungerar.
Därför rekommenderar vi att du
konsulterar den medan du sitter
bekvämt i bilen för att direkt kunna
kontrollera det som beskrivs.INSTRUMENTPANEL..........12
NYCKLARNA...............13
TÄNDLÅS..................14
FIAT CODE.................16
LARM....................16
DÖRRAR..................17
SÄTEN....................21
HUVUDSTÖD...............23
RATTEN...................24
BACKSPEGLAR..............25
EXTERNA LJUS..............27
INNERBELYSNING............30
VINDRUTETORKARE/
BAKRUTETORKARE..........31
KLIMATANLÄGGNING..........35
ELEKTRISKA FÖNSTERHISSAR . . .40
ELDRIVET SOLTAK............41
MOTORHUV................43
BAGAGEUTRYMME...........44
UTFÖRANDE MED LPG-SYSTEM . .46
11

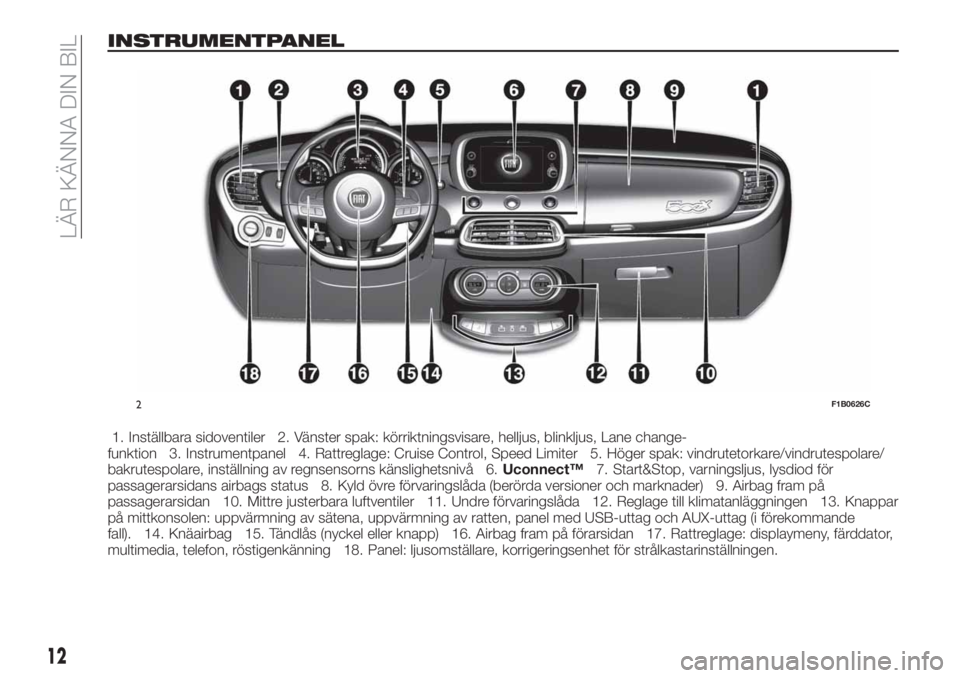

INSTRUMENTPANEL
1. Inställbara sidoventiler 2. Vänster spak: körriktningsvisare, helljus, blinkljus, Lane change-
funktion 3. Instrumentpanel 4. Rattreglage: Cruise Control, Speed Limiter 5. Höger spak: vindrutetorkare/vindrutespolare/
bakrutespolare, inställning av regnsensorns känslighetsnivå 6.Uconnect™7. Start&Stop, varningsljus, lysdiod för
passagerarsidans airbags status 8. Kyld övre förvaringslåda (berörda versioner och marknader) 9. Airbag fram på
passagerarsidan 10. Mittre justerbara luftventiler 11. Undre förvaringslåda 12. Reglage till klimatanläggningen 13. Knappar
på mittkonsolen: uppvärmning av sätena, uppvärmning av ratten, panel med USB-uttag och AUX-uttag (i förekommande
fall). 14. Knäairbag 15. Tändlås (nyckel eller knapp) 16. Airbag fram på förarsidan 17. Rattreglage: displaymeny, färddator,
multimedia, telefon, röstigenkänning 18. Panel: ljusomställare, korrigeringsenhet för strålkastarinställningen.
2F1B0626C
12
LÄR KÄNNA DIN BIL

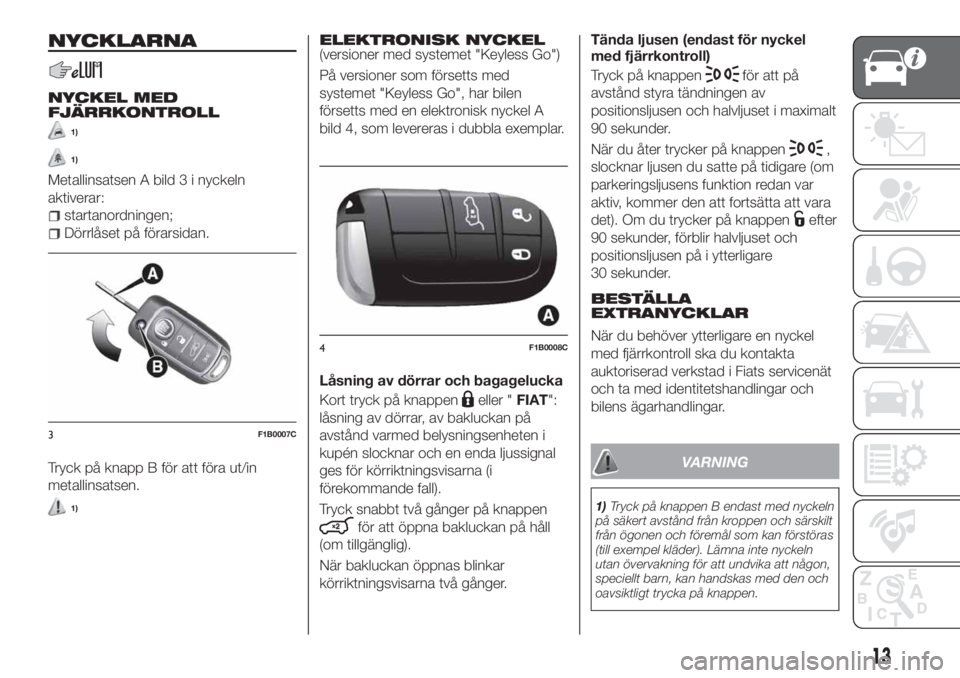

NYCKLARNA
NYCKEL MED
FJÄRRKONTROLL
1)
1)
Metallinsatsen A bild 3 i nyckeln
aktiverar:
startanordningen;
Dörrlåset på förarsidan.
Tryck på knapp B för att föra ut/in
metallinsatsen.
1)
ELEKTRONISK NYCKEL(versioner med systemet "Keyless Go")
På versioner som försetts med
systemet "Keyless Go", har bilen
försetts med en elektronisk nyckel A
bild 4, som levereras i dubbla exemplar.
Låsning av dörrar och bagagelucka
Kort tryck på knappen
eller "FIAT":
låsning av dörrar, av bakluckan på
avstånd varmed belysningsenheten i
kupén slocknar och en enda ljussignal
ges för körriktningsvisarna (i
förekommande fall).
Tryck snabbt två gånger på knappen
för att öppna bakluckan på håll
(om tillgänglig).
När bakluckan öppnas blinkar
körriktningsvisarna två gånger.Tända ljusen (endast för nyckel
med fjärrkontroll)
Tryck på knappen
för att på
avstånd styra tändningen av
positionsljusen och halvljuset i maximalt
90 sekunder.
När du åter trycker på knappen
,
slocknar ljusen du satte på tidigare (om
parkeringsljusens funktion redan var
aktiv, kommer den att fortsätta att vara
det). Om du trycker på knappen
efter
90 sekunder, förblir halvljuset och
positionsljusen på i ytterligare
30 sekunder.
BESTÄLLA
EXTRANYCKLAR
När du behöver ytterligare en nyckel
med fjärrkontroll ska du kontakta
auktoriserad verkstad i Fiats servicenät
och ta med identitetshandlingar och
bilens ägarhandlingar.
VARNING
1)Tryck på knappen B endast med nyckeln
på säkert avstånd från kroppen och särskilt
från ögonen och föremål som kan förstöras
(till exempel kläder). Lämna inte nyckeln
utan övervakning för att undvika att någon,
speciellt barn, kan handskas med den och
oavsiktligt trycka på knappen.
3F1B0007C
4F1B0008C
13

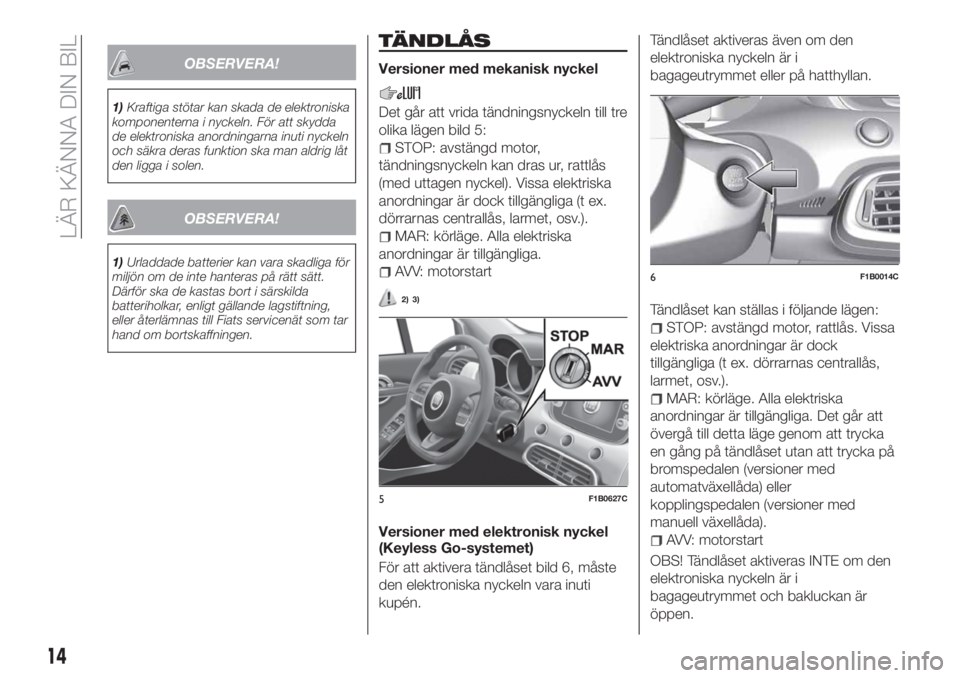

OBSERVERA!
1)Kraftiga stötar kan skada de elektroniska
komponenterna i nyckeln. För att skydda
de elektroniska anordningarna inuti nyckeln
och säkra deras funktion ska man aldrig låt
den ligga i solen.
OBSERVERA!
1)Urladdade batterier kan vara skadliga för
miljön om de inte hanteras på rätt sätt.
Därför ska de kastas bort i särskilda
batteriholkar, enligt gällande lagstiftning,
eller återlämnas till Fiats servicenät som tar
hand om bortskaffningen.
TÄNDLÅS
Versioner med mekanisk nyckel
Det går att vrida tändningsnyckeln till tre
olika lägen bild 5:
STOP: avstängd motor,
tändningsnyckeln kan dras ur, rattlås
(med uttagen nyckel). Vissa elektriska
anordningar är dock tillgängliga (t ex.
dörrarnas centrallås, larmet, osv.).
MAR: körläge. Alla elektriska
anordningar är tillgängliga.
AVV: motorstart
2) 3)
Versioner med elektronisk nyckel
(Keyless Go-systemet)
För att aktivera tändlåset bild 6, måste
den elektroniska nyckeln vara inuti
kupén.Tändlåset aktiveras även om den
elektroniska nyckeln är i
bagageutrymmet eller på hatthyllan.
Tändlåset kan ställas i följande lägen:
STOP: avstängd motor, rattlås. Vissa
elektriska anordningar är dock
tillgängliga (t ex. dörrarnas centrallås,
larmet, osv.).
MAR: körläge. Alla elektriska
anordningar är tillgängliga. Det går att
övergå till detta läge genom att trycka
en gång på tändlåset utan att trycka på
bromspedalen (versioner med
automatväxellåda) eller
kopplingspedalen (versioner med
manuell växellåda).
AVV: motorstart
OBS! Tändlåset aktiveras INTE om den
elektroniska nyckeln är i
bagageutrymmet och bakluckan är
öppen.
5F1B0627C
6F1B0014C
14
LÄR KÄNNA DIN BIL
