LPG-TANK
16)
Bilen är försedd med en trycksatt tank
för ackumulering av LPG-bränsle i
flytande tillstånd. Tanken är
spiralformad, den sitter i utrymmet för
reservhjulet och skyddas på lämpligt
vis.Certifikat för LPG-tanken
LPG-tanken är certifierad enligt de
gällande bestämmelserna.
I Italien har tanken en varaktighet
på 10 år från och med bilens
registreringsdatum. Om fordonet
registrerats i ett annat land, kan
varaktigheten och kontroll-/
inspektionsproceduren av
LPG-tanken variera beroende på de
nationella lagarna som gäller i det
landet. Hur som helst, när tiden
som föreskrivs av varje lands
specifika lagliga förordningar gått
ut, ska den bytas ut av Fiats
servicenät.
OMSTÄLLARE BENSIN/
LPG
30)
18) 19) 20)
Den normala driften för motorn är
LPG-drift, utom vid uppstarten, då
bensindrift används.
Omställningen till LPG sker automatiskt
och den gröna varningslampan
som
sitter på instrumentpanelen, slocknar.
För att byta bränsletillförseltyp, ska du
trycka på knappen
på
instrumentpanelen bild 54med
stillastående bil och motorn igång eller
under körningen.Om LPG-bränslet tar slut under
LPG-driften, sker den automatiska
omställningen till bensindrift.
På den digitala indikatorn på
instrumentpanelen visas de fyra
staplarna i närheten av texten LPG för
att indikera metangasnivån i tanken.
TANKNING
17) 21) 22) 23)
LPG
Maximal påfyllningsvolym (inklusive
reservtanken) (*): 38 liter
(*) Värdet tar hänsyn till gränsen för
tankens påfyllning, 80 %, samt den
resterande vätska som krävs för
upphämtning och är det maximalt
tillåtna påfyllningsvärdet. Dessutom kan
detta värde lätt variera vid olika
tankningar på grund av följande
faktorer: skillnader mellan pumparnas
52F1B0602C
53F1B0270C
54F1B0611C
47

distributionstryck, pumpar med olika
distributions- och
blockeringsegenskaper, tank som inte
står helt på reserv.
Med LPG-bränslet varierar autonomin
väsentligt, eftersom den förutom
körvillkoren och bilens underhåll, beror
på gasens olika sammansättning som
kan variera inte bara säsongsmässigt
utan även från en bensinstation till en
annan. LPG är en gassammansättning
(butan- och propangas) som kan
blandas på olika sätt utan att följa en
standard.
OBSERVERA! För att undvika att få
indikationer som inte överensstämmer
med LPG-bränsleindikatorn på
instrumentpanelen, rekommenderar vi
att inte göra påfyllningar under tio liter.
VARNING
28)Påminn kunden om att vissa länder
(inklusive Italien) har förutsett
begränsningar, med gällande föreskrifter,
ifråga om parkering och förvaring av
gasdrivna bilar om dessa drivs med gas
vars densitet överstiger luftdensiteten. LPG
ingår i denna kategori.
29)Om du skulle känna lukten av gas, ska
du växla från LPG-drift till bensindrift och
omedelbart uppsöka en Fiat-
serviceverkstad som kan utföra kontroller
för att utesluta fel i bränslesystemet.30)Utför inte omställningen mellan de två
driftslägena under motorns
igångsättningsfas.
OBSERVERA!
13)Bilen har ett LPG-
gasinsprutningssystem som har framtagits
särskilt för bilen. Därför är det absolut
förbjudet att modifiera konfigurationen för
systemet och dess beståndsdelar.
Användningen av andra komponenter eller
material kan leda till fel och sätta
säkerheten på spel. Vid fel, kontakta Fiats
servicenät. Då du ska bogsera eller lyfta
bilen ska du följa anvisningarna i avsnittet
"Bogsera bilen", för att undvika skada på
gassystemet.
14)Vid en eventuell värmelackering, ska
LPG-tanken avlägsnas från fordonet och
därefter återmonteras hos en verkstad i
Fiats servicenät.
15)Temperaturgränserna för systemets
funktion är mellan -20° C och 100° C.
16)Vi råder dig att tömma ut LPG-bränslet
ur tanken regelbundet (minst en gång varje
halvår) och vid den första tankningen, ska
du kontrollera att den maximala rymden på
38 liter (inklusive reservtanken) inte
överskrids (det finns ett toleransvärde på
två liter för mycket) (se anvisningarna i
avsnittet "Tankning" i detta tillägg). Om du
skulle upptäcka ett värde över 38 liter
(inklusive reservtanken), ska du omedelbart
vända dig till Fiats servicenät.17)Det är absolut förbjudet att använda
någon som helst typ av tillsats till
LPG-bränslet. Vi råder dig att tömma ut
LPG-bränslet ur tanken regelbundet (minst
en gång varje halvår) och vid den första
tankningen, ska du kontrollera att den
maximala rymden på 42 liter inte överskrids
(det finns ett toleransvärde på en extra
liter). Om du skulle upptäcka ett värde över
42 liter (inklusive reservtanken), ska du
omedelbart vända dig till Fiats servicenät.
18)Oavsett vilken typ av bränsletillförsel
som användes under bilens senaste
användning, ställer systemet automatiskt
om till LPG-drift efter igångsättningsfasen
med bensindrift.
19)Vid själva omställningen kan man höra
ett metalljud från ventilerna när kretsen
trycksätts. I enlighet med
omställningslogiken som beskrivs ovan, är
det helt normalt att en viss fördröjning
uppstår mellan ventilens omkoppling och
att indikationen på instrumentpanelen
slocknar.
48
LÄR KÄNNA DIN BIL

20)I särskilda användningsförhållanden,
som start och drift vid en låg
miljötemperatur eller vid tillförsel av LPG
med ett lågt propaninnehåll, kan systemet
tillfälligt koppla om till bensindrift, utan att
visuellt signalera den utförda omställningen
på instrumentpanelen. Vid en låg LPG-nivå i
tanken eller om en hög prestanda krävs (t
ex. i omkörningsfasen, när bilen är fullastad,
vid körning i starkt lutande backar), kan
systemet automatiskt koppla om till
bensindrift för att garantera den önskade
motoreffekten. I detta fall, signaleras den
utförda omställningen av att den gröna
varningslampan
tänds på
instrumentpanelen. Så snart som
förhållandena ovan upphör, återgår
systemet automatiskt till LPG-drift och den
gröna varningslampan
slocknar. Du
måste försäkra dig om att det alltid finns en
tillräcklig mängd bränsle i bensintanken för
att den automatiska omkopplingen som
beskrivs ovan ska kunna utföras.
21)Använd endast LPG-bränsle till fordon.
22)Det är absolut förbjudet att använda
någon som helst typ av tillsats till
LPG-bränslet.
23)Vi råder dig att tömma ut LPG-bränslet
ur tanken regelbundet (minst en gång varje
halvår) och vid den första tankningen, ska
du kontrollera att den maximala rymden på
38 liter (inklusive reservtanken) inte
överskrids (det finns ett toleransvärde på
två liter för mycket) (se anvisningarna i
avsnittet "Tankning" i detta tillägg). Om du
skulle upptäcka ett värde över 38 liter
(inklusive reservtanken), ska du omedelbart
vända dig till Fiats servicenät.
49

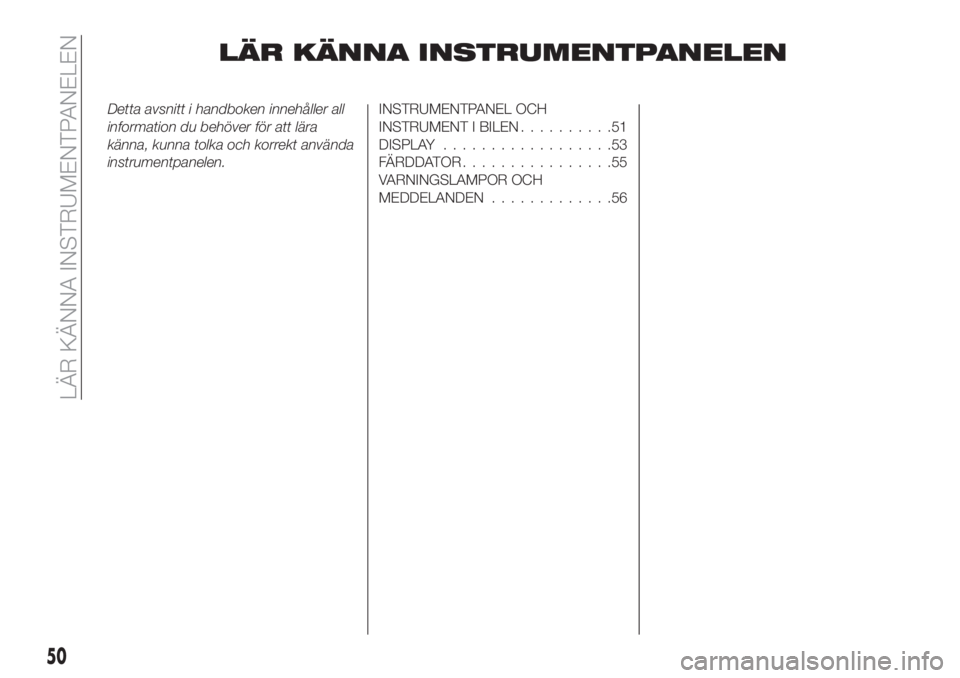

LÄR KÄNNA INSTRUMENTPANELEN
Detta avsnitt i handboken innehåller all
information du behöver för att lära
känna, kunna tolka och korrekt använda
instrumentpanelen.INSTRUMENTPANEL OCH
INSTRUMENT I BILEN..........51
DISPLAY..................53
FÄRDDATOR................55
VARNINGSLAMPOR OCH
MEDDELANDEN.............56
50
LÄR KÄNNA INSTRUMENTPANELEN

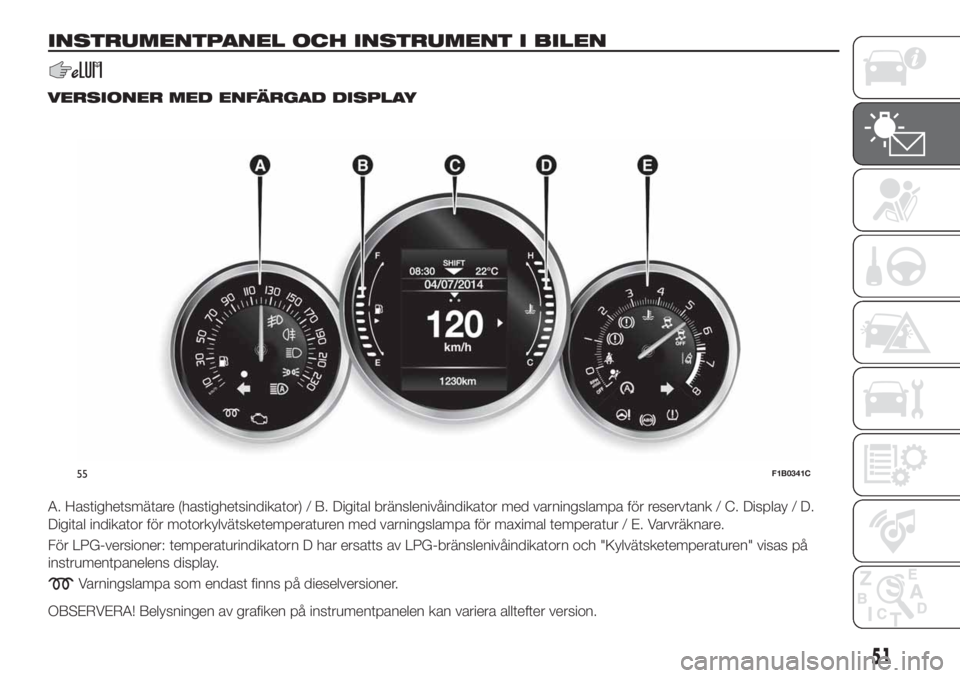

INSTRUMENTPANEL OCH INSTRUMENT I BILEN
VERSIONER MED ENFÄRGAD DISPLAY
A. Hastighetsmätare (hastighetsindikator) / B. Digital bränslenivåindikator med varningslampa för reservtank / C. Display / D.
Digital indikator för motorkylvätsketemperaturen med varningslampa för maximal temperatur / E. Varvräknare.
För LPG-versioner: temperaturindikatorn D har ersatts av LPG-bränslenivåindikatorn och "Kylvätsketemperaturen" visas på
instrumentpanelens display.
Varningslampa som endast finns på dieselversioner.
OBSERVERA! Belysningen av grafiken på instrumentpanelen kan variera alltefter version.
55F1B0341C
51

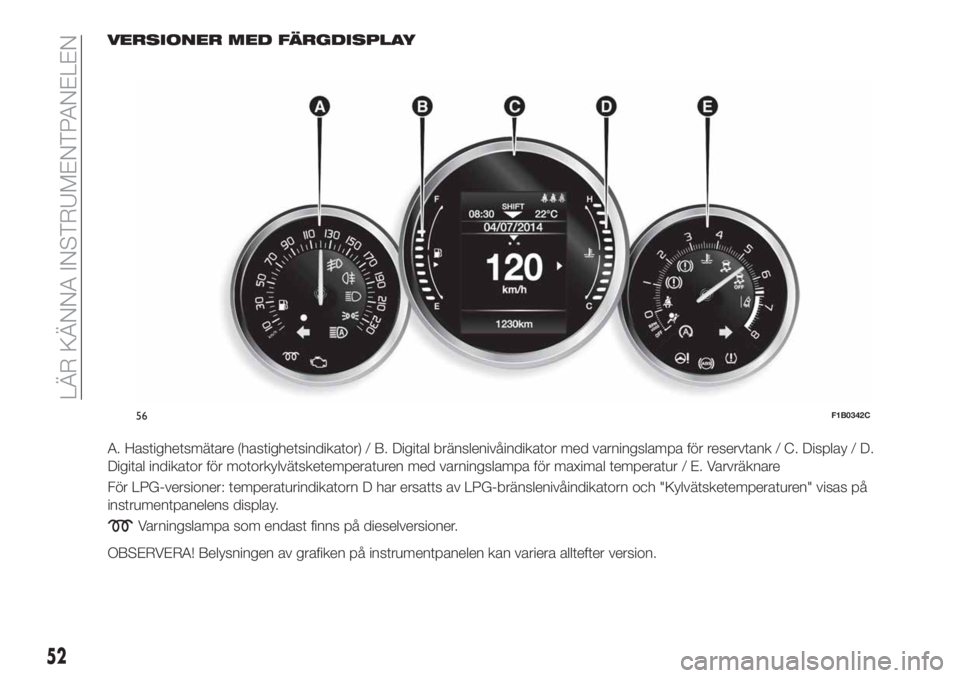

VERSIONER MED FÄRGDISPLAY
A. Hastighetsmätare (hastighetsindikator) / B. Digital bränslenivåindikator med varningslampa för reservtank / C. Display / D.
Digital indikator för motorkylvätsketemperaturen med varningslampa för maximal temperatur / E. Varvräknare
För LPG-versioner: temperaturindikatorn D har ersatts av LPG-bränslenivåindikatorn och "Kylvätsketemperaturen" visas på
instrumentpanelens display.
Varningslampa som endast finns på dieselversioner.
OBSERVERA! Belysningen av grafiken på instrumentpanelen kan variera alltefter version.
56F1B0342C
52
LÄR KÄNNA INSTRUMENTPANELEN

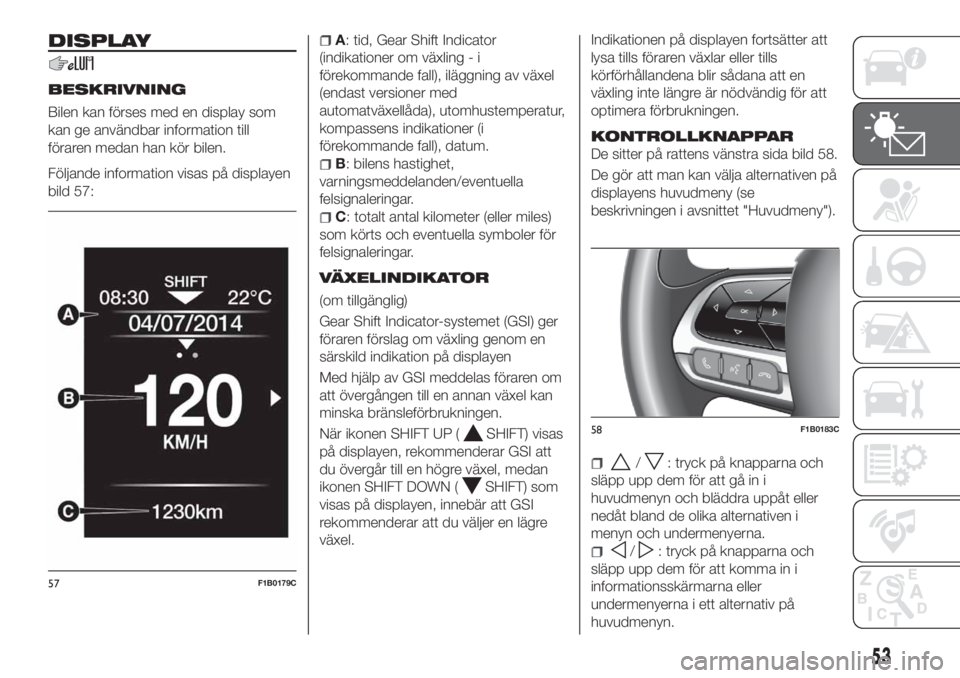

DISPLAY
BESKRIVNING
Bilen kan förses med en display som
kan ge användbar information till
föraren medan han kör bilen.
Följande information visas på displayen
bild 57:
A: tid, Gear Shift Indicator
(indikationer om växling - i
förekommande fall), iläggning av växel
(endast versioner med
automatväxellåda), utomhustemperatur,
kompassens indikationer (i
förekommande fall), datum.
B: bilens hastighet,
varningsmeddelanden/eventuella
felsignaleringar.
C: totalt antal kilometer (eller miles)
som körts och eventuella symboler för
felsignaleringar.
VÄXELINDIKATOR
(om tillgänglig)
Gear Shift Indicator-systemet (GSI) ger
föraren förslag om växling genom en
särskild indikation på displayen
Med hjälp av GSI meddelas föraren om
att övergången till en annan växel kan
minska bränsleförbrukningen.
När ikonen SHIFT UP (
SHIFT) visas
på displayen, rekommenderar GSI att
du övergår till en högre växel, medan
ikonen SHIFT DOWN (
SHIFT) som
visas på displayen, innebär att GSI
rekommenderar att du väljer en lägre
växel.Indikationen på displayen fortsätter att
lysa tills föraren växlar eller tills
körförhållandena blir sådana att en
växling inte längre är nödvändig för att
optimera förbrukningen.
KONTROLLKNAPPAR
De sitter på rattens vänstra sida bild 58.
De gör att man kan välja alternativen på
displayens huvudmeny (se
beskrivningen i avsnittet "Huvudmeny").
/: tryck på knapparna och
släpp upp dem för att gå in i
huvudmenyn och bläddra uppåt eller
nedåt bland de olika alternativen i
menyn och undermenyerna.
/: tryck på knapparna och
släpp upp dem för att komma in i
informationsskärmarna eller
undermenyerna i ett alternativ på
huvudmenyn.
57F1B0179C
58F1B0183C
53

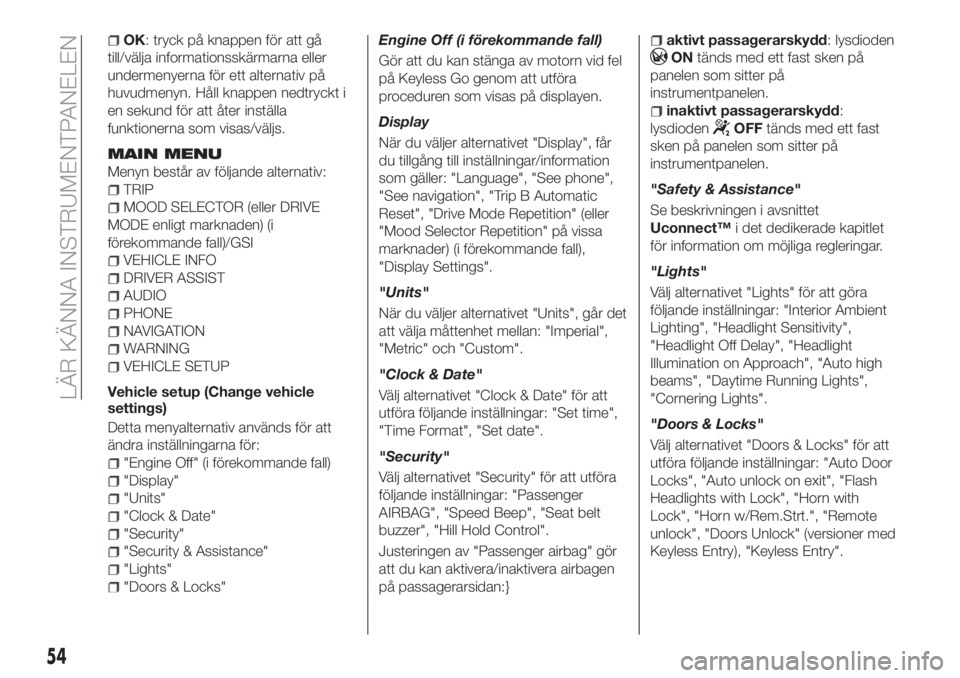

OK: tryck på knappen för att gå
till/välja informationsskärmarna eller
undermenyerna för ett alternativ på
huvudmenyn. Håll knappen nedtryckt i
en sekund för att åter inställa
funktionerna som visas/väljs.
MAIN MENU
Menyn består av följande alternativ:
TRIP
MOOD SELECTOR (eller DRIVE
MODE enligt marknaden) (i
förekommande fall)/GSI
VEHICLE INFO
DRIVER ASSIST
AUDIO
PHONE
NAVIGATION
WARNING
VEHICLE SETUP
Vehicle setup (Change vehicle
settings)
Detta menyalternativ används för att
ändra inställningarna för:
"Engine Off" (i förekommande fall)
"Display"
"Units"
"Clock & Date"
"Security"
"Security & Assistance"
"Lights"
"Doors & Locks"Engine Off (i förekommande fall)
Gör att du kan stänga av motorn vid fel
på Keyless Go genom att utföra
proceduren som visas på displayen.
Display
När du väljer alternativet "Display", får
du tillgång till inställningar/information
som gäller: "Language", "See phone",
"See navigation", "Trip B Automatic
Reset", "Drive Mode Repetition" (eller
"Mood Selector Repetition" på vissa
marknader) (i förekommande fall),
"Display Settings".
"Units"
När du väljer alternativet "Units", går det
att välja måttenhet mellan: "Imperial",
"Metric" och "Custom".
"Clock & Date"
Välj alternativet "Clock & Date" för att
utföra följande inställningar: "Set time",
"Time Format", "Set date".
"Security"
Välj alternativet "Security" för att utföra
följande inställningar: "Passenger
AIRBAG", "Speed Beep", "Seat belt
buzzer", "Hill Hold Control".
Justeringen av "Passenger airbag" gör
att du kan aktivera/inaktivera airbagen
på passagerarsidan:}
aktivt passagerarskydd: lysdioden
ONtänds med ett fast sken på
panelen som sitter på
instrumentpanelen.
inaktivt passagerarskydd:
lysdioden
OFFtänds med ett fast
sken på panelen som sitter på
instrumentpanelen.
"Safety & Assistance"
Se beskrivningen i avsnittet
Uconnect™i det dedikerade kapitlet
för information om möjliga regleringar.
"Lights"
Välj alternativet "Lights" för att göra
följande inställningar: "Interior Ambient
Lighting", "Headlight Sensitivity",
"Headlight Off Delay", "Headlight
Illumination on Approach", "Auto high
beams", "Daytime Running Lights",
"Cornering Lights".
"Doors & Locks"
Välj alternativet "Doors & Locks" för att
utföra följande inställningar: "Auto Door
Locks", "Auto unlock on exit", "Flash
Headlights with Lock", "Horn with
Lock", "Horn w/Rem.Strt.", "Remote
unlock", "Doors Unlock" (versioner med
Keyless Entry), "Keyless Entry".
54
LÄR KÄNNA INSTRUMENTPANELEN
