2018 FIAT 500 Руководство по эксплуатации и техобслуживанию (in Russian)

143
❒ после замены предохранителя
установите на месту крышку и
убедитесь, что она полностью
закрыта.
Исполнения с двигателями на СНГ
Компоненты системы СНГ защищены
специальными предохранителями.
При необходимости их замены
обращайтесь в сервисный центр Fiat.

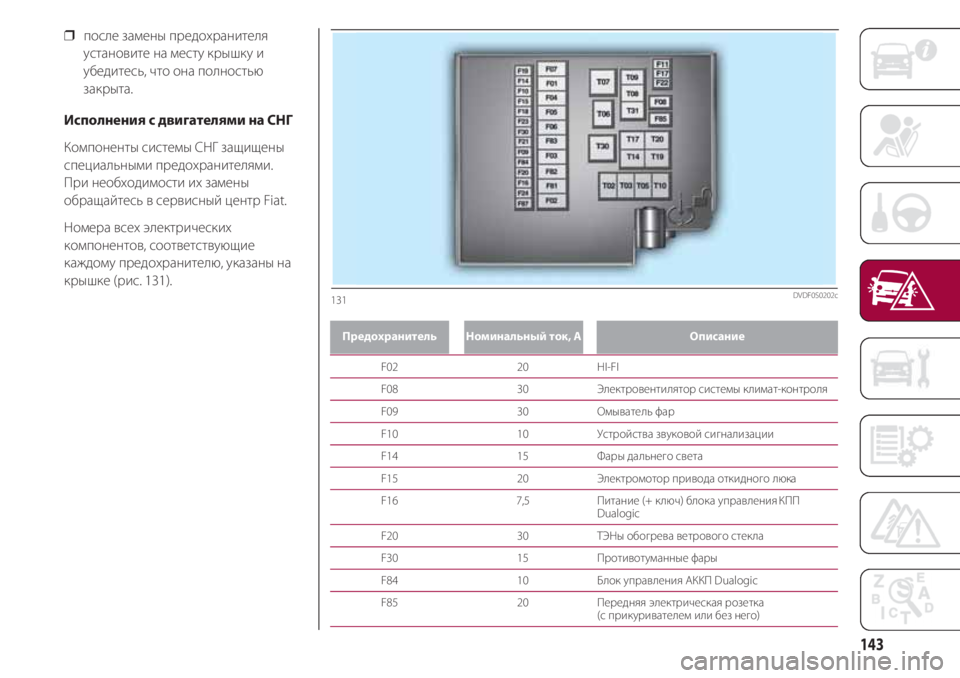

Номера всех электрических
компонентов, соответствующие
каждому предохранителю, указаны на
крышке (рис. 131).
ПредохранительНоминальный ток, АОписание
F02 20 HI-FI
F08 30 Электровентилятор системы климат-контроля
F09 30 Омыватель фар
F10 10 Устройства звуковой сигнализации
F14 15 Фары дальнего света
F15 20 Электромотор привода откидного люка
F16 7,5 Питание (+ ключ) блока управления КПП
Dualogic
F20 30 ТЭНы обогрева ветрового стекла
F30 15 Противотуманные фары
F84 10 Блок управления АККП Dualogic
F85 20 Передняя электрическая розетка
(с прикуривателем или без него)
131DVDF0S0202c

ЧРЕЗВЫЧАЙНЫЕ СИТУАЦИИ
144

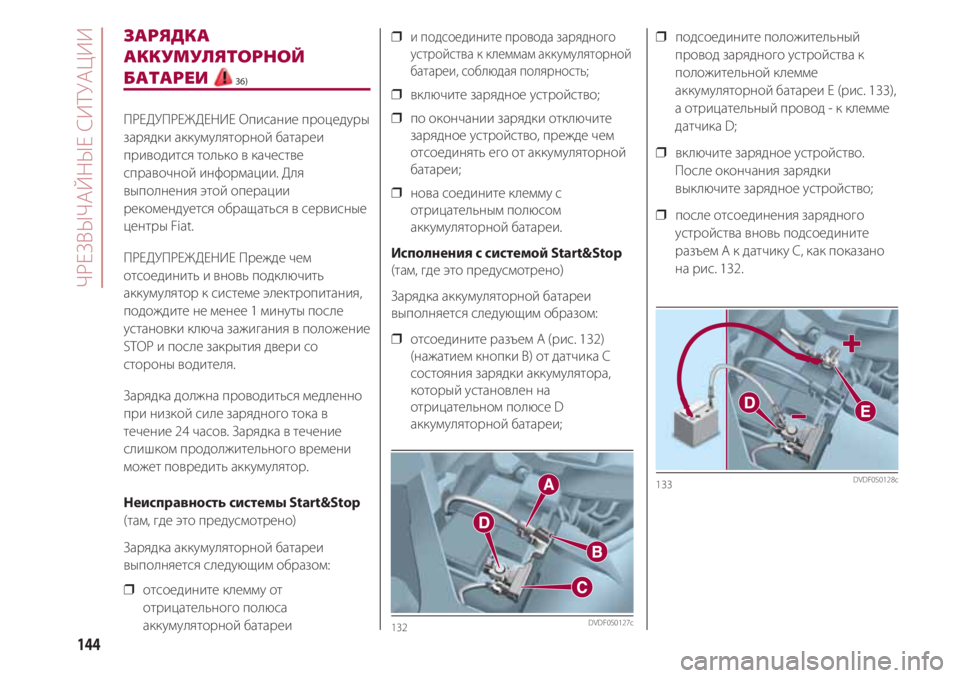

ЗАРЯДКА
АККУМУЛЯТОРНОЙ
БАТАРЕИ 36)
ПРЕДУПРЕЖДЕНИЕ Описание процедуры
зарядки аккумуляторной батареи
приводится только в качестве
справочной информации. Для
выполнения этой операции
рекомендуется обращаться в сервисные
центры Fiat.
ПРЕДУПРЕЖДЕНИЕ Прежде чем
отсоединить и вновь подключить
аккумулятор к системе электропитания,
подождите не менее 1 минуты после
установки ключа зажигания в положение
STOP и после закрытия двери со
стороны водителя.
Зарядка должна проводиться медленно
при низкой силе зарядного тока в
течение 24 часов. Зарядка в течение
слишком продолжительного времени
может повредить аккумулятор.
Неисправность системы Start&Stop
(там, где это предусмотрено)
Зарядка аккумуляторной батареи
выполняется следующим образом:
❒ отсоедините клемму от
отрицательного полюса
аккумуляторной батареи
❒ и подсоедините провода зарядного
устройства к клеммам аккумуляторной
батареи, соблюдая полярность;
❒ включите зарядное устройство;
❒ по окончании зарядки отключите
зарядное устройство, прежде чем
отсоединять его от аккумуляторной
батареи;
❒ нова соедините клемму с
отрицательным полюсом
аккумуляторной батареи.
Исполнения с системой Start&Stop
(там, где это предусмотрено)
Зарядка аккумуляторной батареи
выполняется следующим образом:
❒ отсоедините разъем A (рис. 132)
(нажатием кнопки B) от датчика C
состояния зарядки аккумулятора,
который установлен на
отрицательном полюсе D
аккумуляторной батареи;❒ подсоедините положительный
провод зарядного устройства к
положительной клемме
аккумуляторной батареи E (рис. 133),
а отрицательный провод - к клемме
датчика D;
❒ включите зарядное устройство.
После окончания зарядки
выключите зарядное устройство;
❒ после отсоединения зарядного
устройства вновь подсоедините
разъем A к датчику C, как показано
на рис. 132.
133DVDF0S0128c
132DVDF0S0127c

145

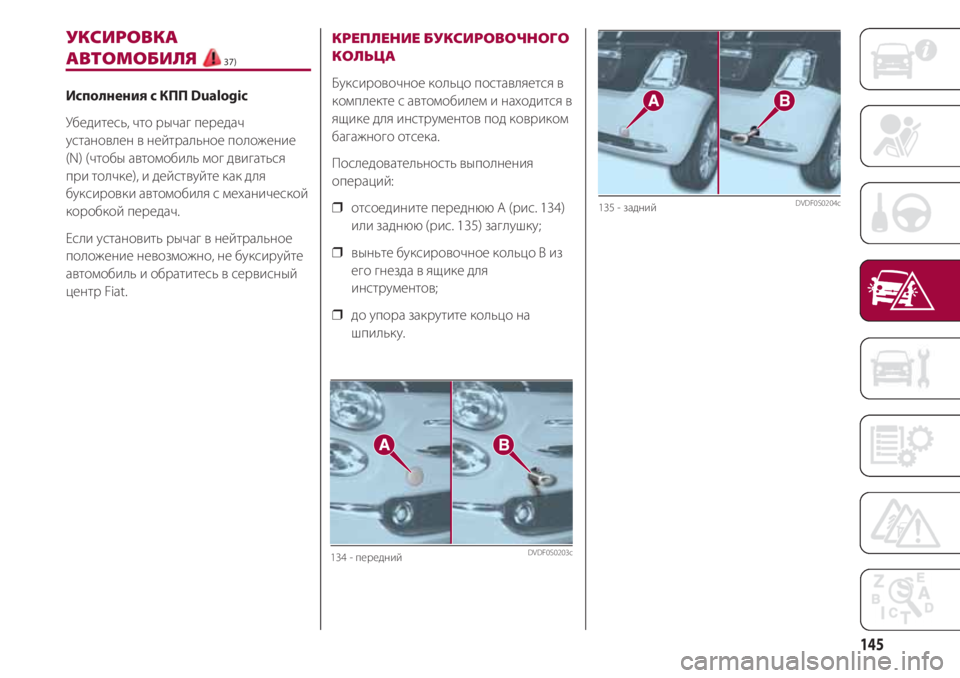

УКСИРОВКА
АВТОМОБИЛЯ 37)
Исполнения с КПП Dualogic
Убедитесь, что рычаг передач
установлен в нейтральное положение
(N) (чтобы автомобиль мог двигаться
при толчке), и действуйте как для
буксировки автомобиля с механической
коробкой передач.
Если установить рычаг в нейтральное
положение невозможно, не буксируйте
автомобиль и обратитесь в сервисный
центр Fiat.
КРЕПЛЕНИЕ БУКСИРОВОЧНОГО
КОЛЬЦА
Буксировочное кольцо поставляется в
комплекте с автомобилем и находится в
ящике для инструментов под ковриком
багажного отсека.
Последовательность выполнения
операций:
❒ отсоедините переднюю A (рис. 134)
или заднюю (рис. 135) заглушку;
❒ выньте буксировочное кольцо B из
его гнезда в ящике для
инструментов;
❒ до упора закрутите кольцо на
шпильку.
134 - переднийDVDF0S0203c
135 - заднийDVDF0S0204c

Страница, специально оставленная пустой

147

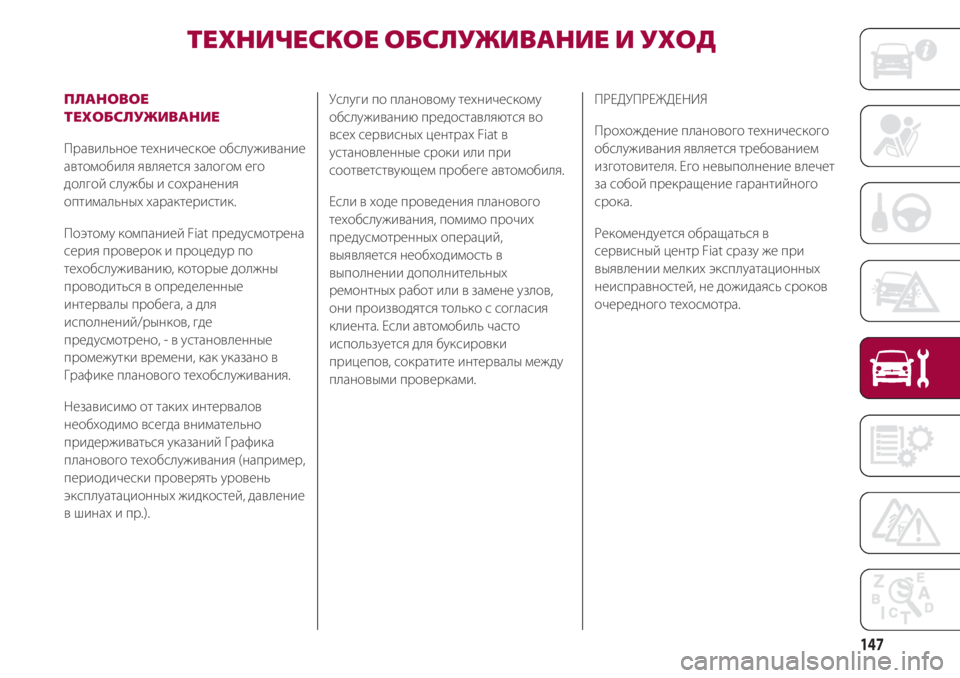

ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ И УХОД
ПЛАНОВОЕ
ТЕХОБСЛУЖИВАНИЕ
Правильное техническое обслуживание
автомобиля является залогом его
долгой службы и сохранения
оптимальных характеристик.
Поэтому компанией Fiat предусмотрена
серия проверок и процедур по
техобслуживанию, которые должны
проводиться в определенные
интервалы пробега, а для
исполнений/рынков, где
предусмотрено, - в установленные
промежутки времени, как указано в
Графике планового техобслуживания.
Независимо от таких интервалов
необходимо всегда внимательно
придерживаться указаний Графика
планового техобслуживания (например,
периодически проверять уровень
эксплуатационных жидкостей, давление
в шинах и пр.).
Услуги по плановому техническому
обслуживанию предоставляются во
всех сервисных центрах Fiat в
установленные сроки или при
соответствующем пробеге автомобиля.
Если в ходе проведения планового
техобслуживания, помимо прочих
предусмотренных операций,
выявляется необходимость в
выполнении дополнительных
ремонтных работ или в замене узлов,
они производятся только с согласия
клиента. Если автомобиль часто
используется для буксировки
прицепов, сократите интервалы между
плановыми проверками. ПРЕДУПРЕЖДЕНИЯ
Прохождение планового технического
обслуживания является требованием
изготовителя. Его невыполнение влечет
за собой прекращение гарантийного
срока.
Рекомендуется обращаться в
сервисный центр Fiat сразу же при
выявлении мелких эксплуатационных
неисправностей, не дожидаясь сроков
очередного техосмотра.

4321
ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ И УХОД
148
5109876

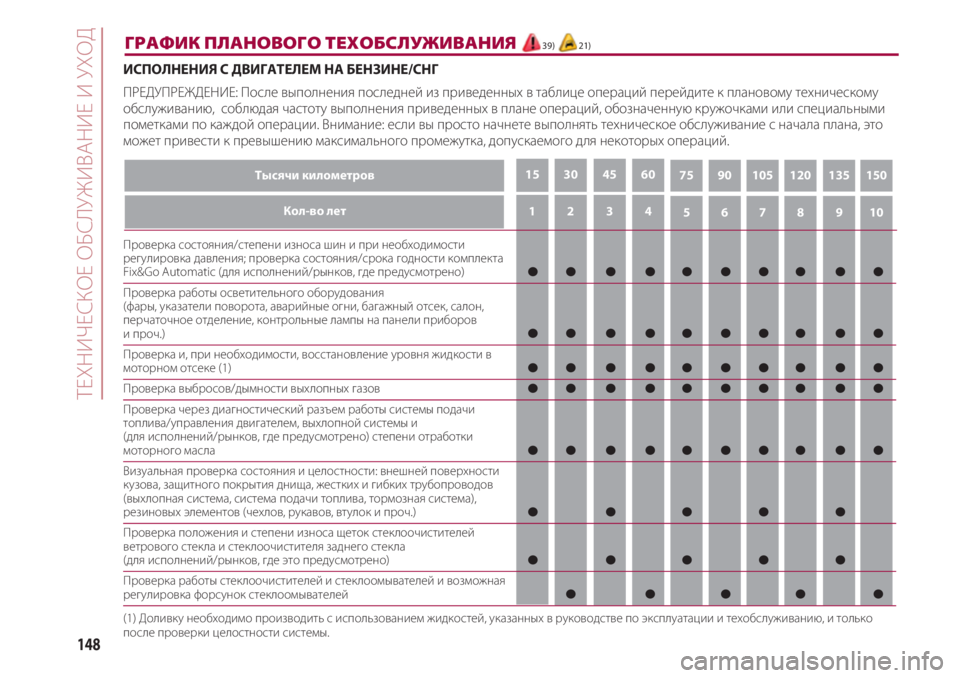

ГРАФИК ПЛАНОВОГО ТЕХОБСЛУЖИВАНИЯ39) 21)
Тысячи километров7515013512010590
ИСПОЛНЕНИЯ С ДВИГАТЕЛЕМ НА БЕНЗИНЕ/СНГ
ПРЕДУПРЕЖДЕНИЕ: После выполнения последней из приведенных в таблице операций перейдите к плановому техническому
обслуживанию, соблюдая частоту выполнения приведенных в плане операций, обозначенную кружочками или специальными
пометками по каждой операции. Внимание: если вы просто начнете выполнять техническое обслуживание с начала плана, это
может привести к превышению максимального промежутка, допускаемого для некоторых операций.
60453015
Кол-во лет







 Проверка состояния/степени износа шин и при необходимости
регулировка давления; проверка состояния/срока годности комплекта Fix&Go Automatic (для исполнений/рынков, где предусмотрено)
Проверка работы осветительного оборудования
(фары, указатели поворота, аварийные огни, багажный отсек, салон,
перчаточное отделение, контрольные лампы на панели приборов
и проч.)
Проверка и, при необходимости, восстановление уровня жидкости в
моторном отсеке (1)
Проверка выбросов/дымности выхлопных газов
Проверка через диагностический разъем работы системы подачи
топлива/управления двигателем, выхлопной системы и
(для исполнений/рынков, где предусмотрено) степени отработки
моторного масла
Визуальная проверка состояния и целостности: внешней поверхности
кузова, защитного покрытия днища, жестких и гибких трубопроводов
(выхлопная система, система подачи топлива, тормозная система),
резиновых элементов (чехлов, рукавов, втулок и проч.)
Проверка положения и степени износа щеток стеклоочистителей
ветрового стекла и стеклоочистителя заднего стекла
(для исполнений/рынков, где это предусмотрено)
Проверка работы стеклоочистителей и стеклоомывателей и возможная
регулировка форсунок стеклоомывателей
(1) Доливку необходимо производить с использованием жидкостей, указанных в руководстве по эксплуатации и техобслуживанию, и только
после проверки целостности системы.

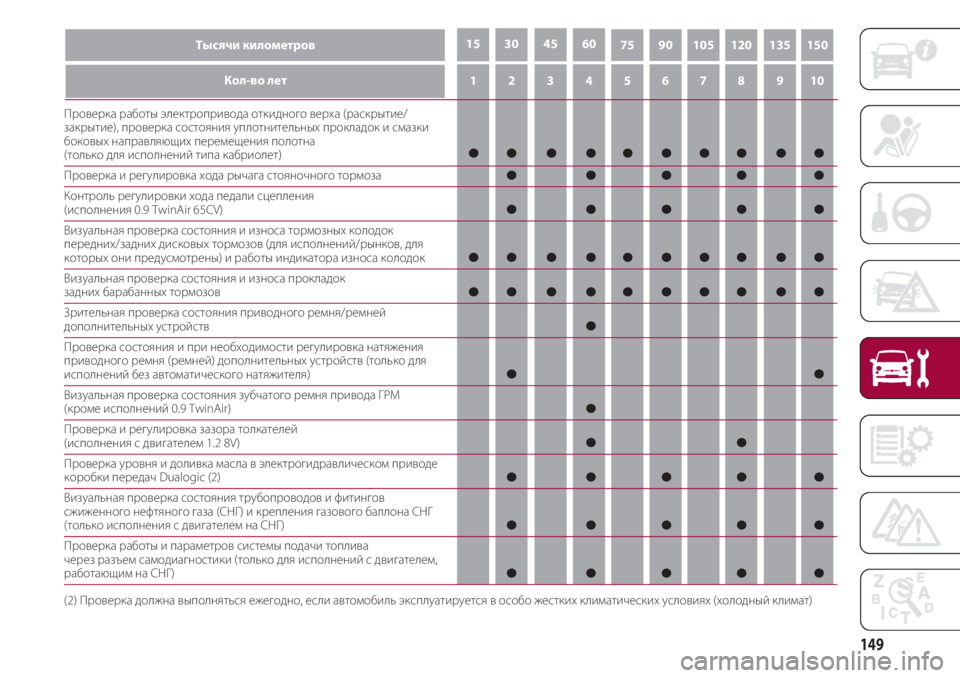

149
43215109876
Тысячи километров751501351201059060453015
Кол-во лет
Проверка работы электропривода откидного верха (раскрытие/
закрытие), проверка состояния уплотнительных прокладок и смазки
боковых направляющих перемещения полотна
(только для исполнений типа кабриолет)
Проверка и регулировка хода рычага стояночного тормоза
Контроль регулировки хода педали сцепления
(исполнения 0.9 TwinAir 65CV)
Визуальная проверка состояния и износа тормозных колодок
передних/задних дисковых тормозов (для исполнений/рынков, для
которых они предусмотрены) и работы индикатора износа колодок
Визуальная проверка состояния и износа прокладок
задних барабанных тормозов
Зрительная проверка состояния приводного ремня/ремней
дополнительных устройств
Проверка состояния и при необходимости регулировка натяжения
приводного ремня (ремней) дополнительных устройств (только для
исполнений без автоматического натяжителя)
Визуальная проверка состояния зубчатого ремня привода ГРМ
(кроме исполнений 0.9 TwinAir)
Проверка и регулировка зазора толкателей
(исполнения с двигателем 1.2 8V)
Проверка уровня и доливка масла в электрогидравлическом приводе
коробки передач Dualogic (2)
Визуальная проверка состояния трубопроводов и фитингов
сжиженного нефтяного газа (СНГ) и крепления газового баллона СНГ
(только исполнения с двигателем на СНГ)
Проверка работы и параметров системы подачи топлива
через разъем самодиагностики (только для исполнений с двигателем,
работающим на СНГ)
(2) Проверка должна выполняться ежегодно, если автомобиль эксплуатируется в особо жестких климатических условиях (холодный климат)












ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ И УХОД

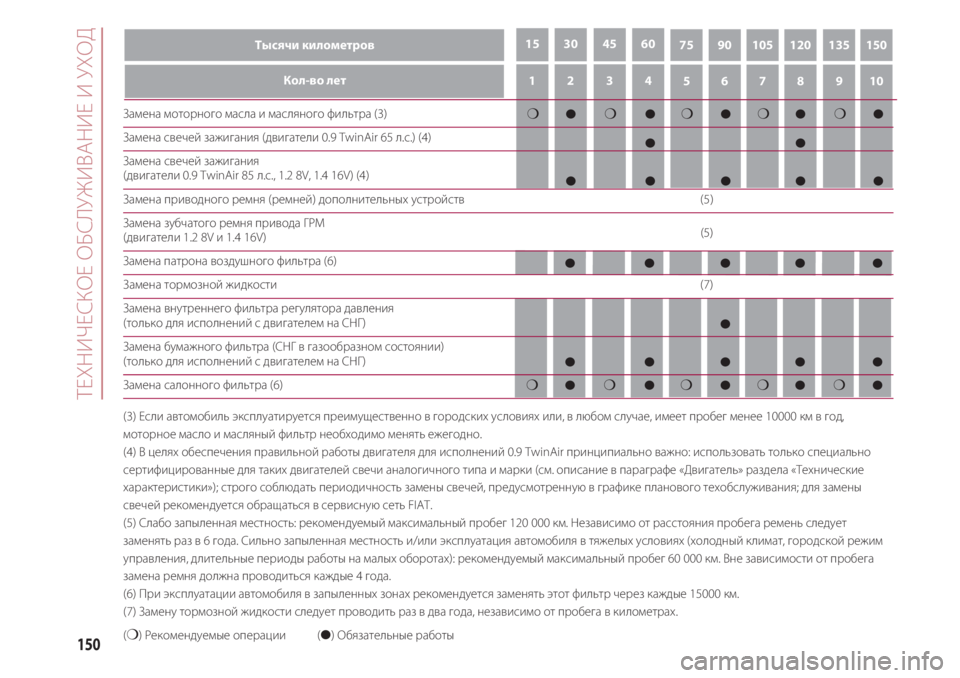

150
43215109876
Тысячи километров751501351201059060453015
Кол-во лет
❍❍❍❍❍

Замена моторного масла и масляного фильтра (3)
Замена свечей зажигания (двигатели 0.9 TwinAir 65 л.с.) (4)
Замена свечей зажигания
(двигатели 0.9 TwinAir 85 л.с., 1.2 8V, 1.4 16V) (4)
Замена приводного ремня (ремней) дополнительных устройств (5)
Замена зубчатого ремня привода ГРМ
(двигатели 1.2 8V и 1.4 16V) (5)
Замена патрона воздушного фильтра (6)
Замена тормозной жидкости (7)
Замена внутреннего фильтра регулятора давления
(только для исполнений с двигателем на СНГ)
Замена бумажного фильтра (СНГ в газообразном состоянии)
(только для исполнений с двигателем на СНГ)
Замена салонного фильтра (6)
(3) Если автомобиль эксплуатируется преимущественно в городских условиях или, в любом случае, имеет пробег менее 10000 км в год,
моторное масло и масляный фильтр необходимо менять ежегодно.
(4) В целях обеспечения правильной работы двигателя для исполнений 0.9 TwinAir принципиально важно: использовать только специально
сертифицированные для таких двигателей свечи аналогичного типа и марки (см. описание в параграфе «Двигатель» раздела «Технические
характеристики»); строго соблюдать периодичность замены свечей, предусмотренную в графике планового техобслуживания; для замены
свечей рекомендуется обращаться в сервисную сеть FIAT.
(5) Слабо запыленная местность: рекомендуемый максимальный пробег 120 000 км. Независимо от расстояния пробега ремень следует
заменять раз в 6 года. Сильно запыленная местность и/или эксплуатация автомобиля в тяжелых условиях (холодный климат, городской режим
управления, длительные периоды работы на малых оборотах): рекомендуемый максимальный пробег 60 000 км. Вне зависимости от пробега
замена ремня должна проводиться каждые 4 года.
(6) При эксплуатации автомобиля в запыленных зонах рекомендуется заменять этот фильтр через каждые 15000 км.
(7) Замену тормозной жидкости следует проводить раз в два года, независимо от пробега в километрах.
(
❍) Рекомендуемые операции () Обязательные работы


❍❍❍❍❍
