2018 FIAT 500 Руководство по эксплуатации и техобслуживанию (in Russian)

135

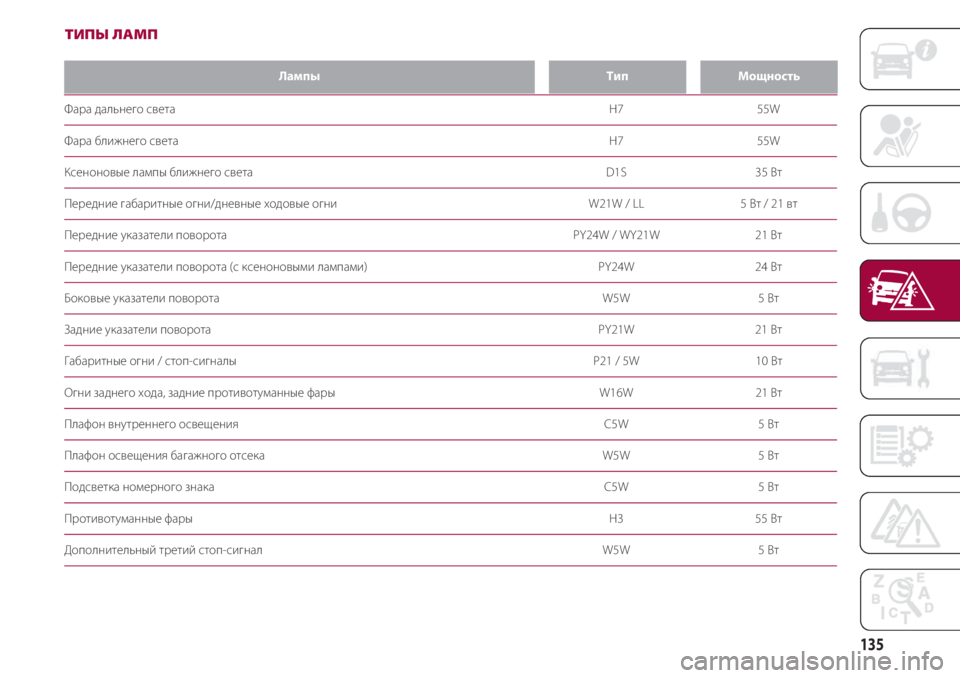

ТИПЫ ЛАМП
ЛампыТипМощность
Фара дальнего света H7 55W
Фара ближнего света H7 55W
Ксеноновые лампы ближнего света D1S 35 Вт
Передние габаритные огни/дневные ходовые огни W21W / LL 5 Вт / 21 вт
Передние указатели поворота PY24W / WY21W 21 Вт
Передние указатели поворота (с ксеноновыми лампами) PY24W 24 Вт
Боковые указатели поворота W5W 5 Вт
Задние указатели поворота PY21W 21 Вт
Габаритные огни / стоп-сигналы P21 / 5W 10 Вт
Огни заднего хода, задние противотуманные фары W16W 21 Вт
Плафон внутреннего освещения C5W 5 Вт
Плафон освещения багажного отсека W5W 5 Вт
Подсветка номерного знака C5W 5 Вт
Противотуманные фары H3 55 Вт
Дополнительный третий стоп-сигнал W5W 5 Вт

ЧРЕЗВЫЧАЙНЫЕ СИТУАЦИИ
136

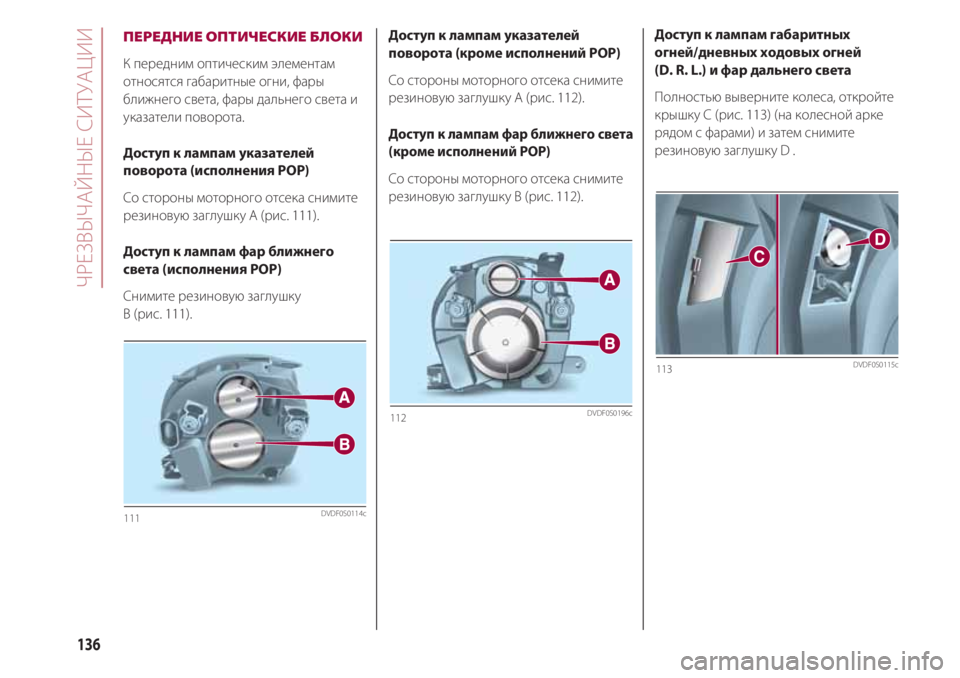

ПЕРЕДНИЕ ОПТИЧЕСКИЕ БЛОКИ
К передним оптическим элементам
относятся габаритные огни, фары
ближнего света, фары дальнего света и
указатели поворота.
Доступ к лампам указателей
поворота (исполнения РОР)
Со стороны моторного отсека снимите
резиновую заглушку A (рис. 111).
Доступ к лампам фар ближнего
света (исполнения РОР)
Снимите резиновую заглушку
B (рис. 111).Доступ к лампам указателей
поворота (кроме исполнений РОР)
Со стороны моторного отсека снимите
резиновую заглушку A (рис. 112).
Доступ к лампам фар ближнего света
(кроме исполнений РОР)
Со стороны моторного отсека снимите
резиновую заглушку B (рис. 112).Доступ к лампам габаритных
огней/дневных ходовых огней
(D. R. L.) и фар дальнего света
Полностью выверните колеса, откройте
крышку C (рис. 113) (на колесной арке
рядом с фарами) и затем снимите
резиновую заглушку D .
111DVDF0S0114c
112DVDF0S0196c
113DVDF0S0115c

137

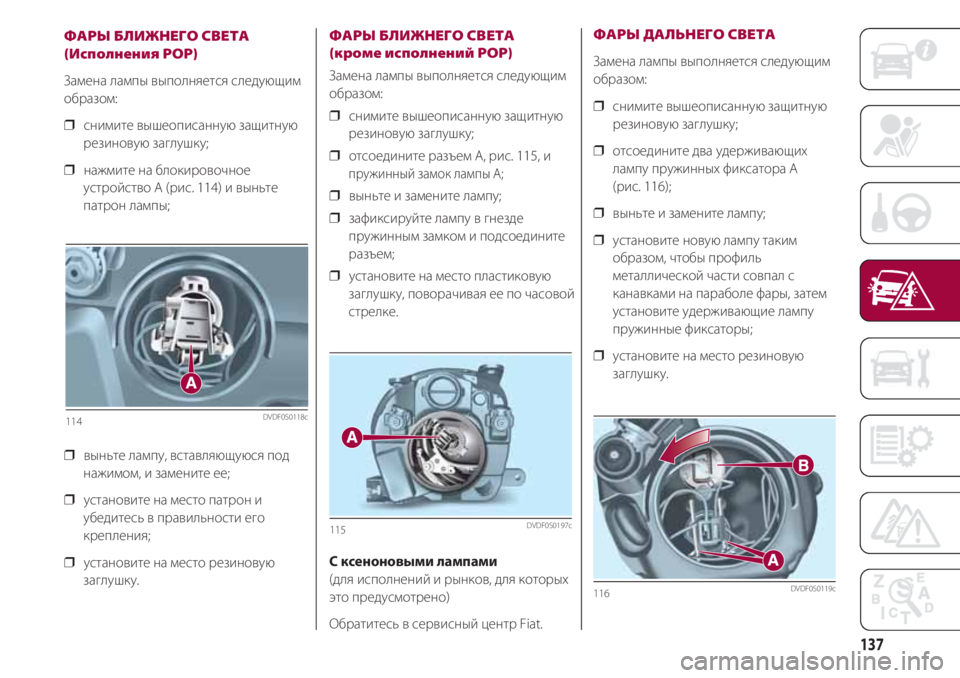

ФАРЫ БЛИЖНЕГО СВЕТА
(Исполнения POP)
Замена лампы выполняется следующим
образом:
❒ снимите вышеописанную защитную
резиновую заглушку;
❒ нажмите на блокировочное
устройство A (рис. 114) и выньте
патрон лампы;
❒ выньте лампу, вставляющуюся под
нажимом, и замените ее;
❒ установите на место патрон и
убедитесь в правильности его
крепления;
❒ установите на место резиновую
заглушку.
ФАРЫ БЛИЖНЕГО СВЕТА
(кроме исполнений POP)
Замена лампы выполняется следующим
образом:
❒ снимите вышеописанную защитную
резиновую заглушку;
❒ отсоедините разъем A, рис. 115, и
пружинный замок лампы A;
❒ выньте и замените лампу;
❒ зафиксируйте лампу в гнезде
пружинным замком и подсоедините
разъем;
❒ установите на место пластиковую
заглушку, поворачивая ее по часовой
стрелке.
С ксеноновыми лампами
(для исполнений и рынков, для которых
это предусмотрено)
Обратитесь в сервисный центр Fiat.
ФАРЫ ДАЛЬНЕГО СВЕТА
Замена лампы выполняется следующим
образом:
❒ снимите вышеописанную защитную
резиновую заглушку;
❒ отсоедините два удерживающих
лампу пружинных фиксатора A
(рис. 116);
❒ выньте и замените лампу;
❒ установите новую лампу таким
образом, чтобы профиль
металлической части совпал с
канавками на параболе фары, затем
установите удерживающие лампу
пружинные фиксаторы;
❒ установите на место резиновую
заглушку.
114DVDF0S0118c
115DVDF0S0197c
116DVDF0S0119c

ЧРЕЗВЫЧАЙНЫЕ СИТУАЦИИ
138

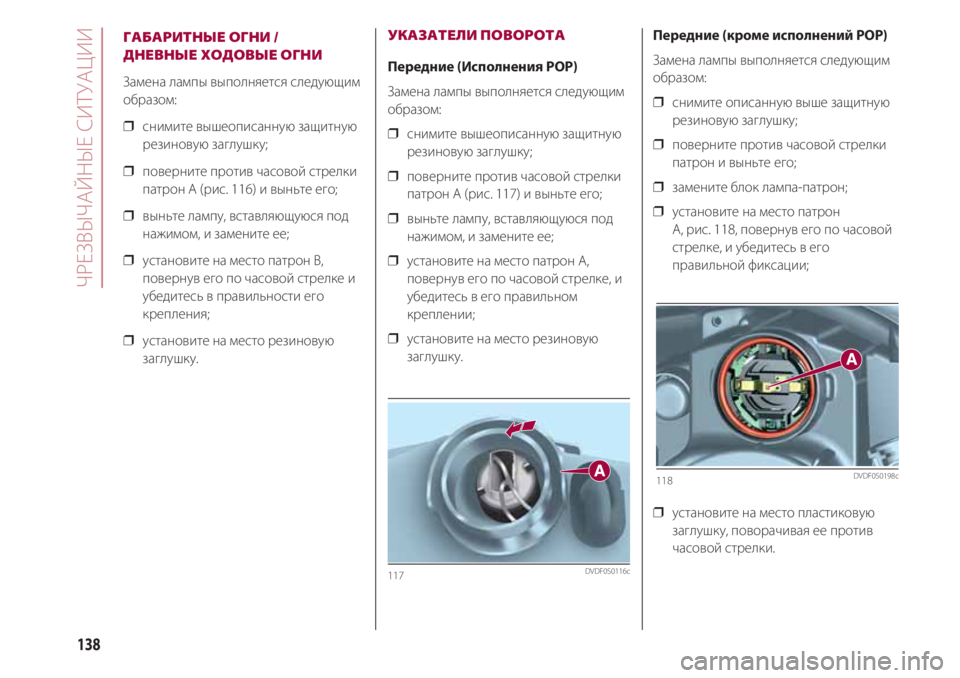

ГАБАРИТНЫЕ ОГНИ /
ДНЕВНЫЕ ХОДОВЫЕ ОГНИ
Замена лампы выполняется следующим
образом:
❒ снимите вышеописанную защитную
резиновую заглушку;
❒ поверните против часовой стрелки
патрон А (рис. 116) и выньте его;
❒ выньте лампу, вставляющуюся под
нажимом, и замените ее;
❒ установите на место патрон B,
повернув его по часовой стрелке и
убедитесь в правильности его
крепления;
❒ установите на место резиновую
заглушку.
УКАЗАТЕЛИ ПОВОРОТА
Передние (Исполнения POP)
Замена лампы выполняется следующим
образом:
❒ снимите вышеописанную защитную
резиновую заглушку;
❒ поверните против часовой стрелки
патрон А (рис. 117) и выньте его;
❒ выньте лампу, вставляющуюся под
нажимом, и замените ее;
❒ установите на место патрон А,
повернув его по часовой стрелке, и
убедитесь в его правильном
креплении;
❒ установите на место резиновую
заглушку.Передние (кроме исполнений POP)
Замена лампы выполняется следующим
образом:
❒ снимите описанную выше защитную
резиновую заглушку;
❒ поверните против часовой стрелки
патрон и выньте его;
❒ замените блок лампа-патрон;
❒ установите на место патрон
А, рис. 118, повернув его по часовой
стрелке, и убедитесь в его
правильной фиксации;
❒ установите на место пластиковую
заглушку, поворачивая ее против
часовой стрелки.
117DVDF0S0116c
118DVDF0S0198c

139

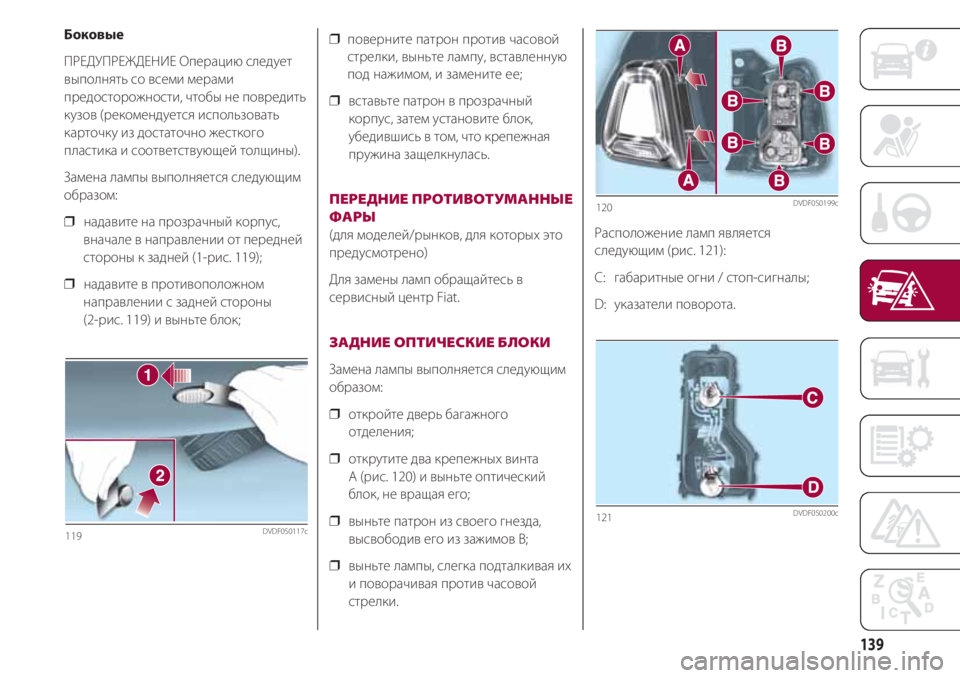

Боковые
ПРЕДУПРЕЖДЕНИЕ Операцию следует
выполнять со всеми мерами
предосторожности, чтобы не повредить
кузов (рекомендуется использовать
карточку из достаточно жесткого
пластика и соответствующей толщины).
Замена лампы выполняется следующим
образом:
❒ надавите на прозрачный корпус,
вначале в направлении от передней
стороны к задней (1-рис. 119);
❒ надавите в противоположном
направлении с задней стороны
(2-рис. 119) и выньте блок;❒ поверните патрон против часовой
стрелки, выньте лампу, вставленную
под нажимом, и замените ее;
❒ вставьте патрон в прозрачный
корпус, затем установите блок,
убедившись в том, что крепежная
пружина защелкнулась.
ПЕРЕДНИЕ ПРОТИВОТУМАННЫЕ
ФАРЫ
(для моделей/рынков, для которых это
предусмотрено)
Для замены ламп обращайтесь в
сервисный центр Fiat.
ЗАДНИЕ ОПТИЧЕСКИЕ БЛОКИ
Замена лампы выполняется следующим
образом:
❒ откройте дверь багажного
отделения;
❒ открутите два крепежных винта
А (рис. 120) и выньте оптический
блок, не вращая его;
❒ выньте патрон из своего гнезда,
высвободив его из зажимов B;
❒ выньте лампы, слегка подталкивая их
и поворачивая против часовой
стрелки.Расположение ламп является
следующим (рис. 121):
C: габаритные огни / стоп-сигналы;
D: указатели поворота.
119DVDF0S0117c
120DVDF0S0199c
121DVDF0S0200c

ЧРЕЗВЫЧАЙНЫЕ СИТУАЦИИ
140

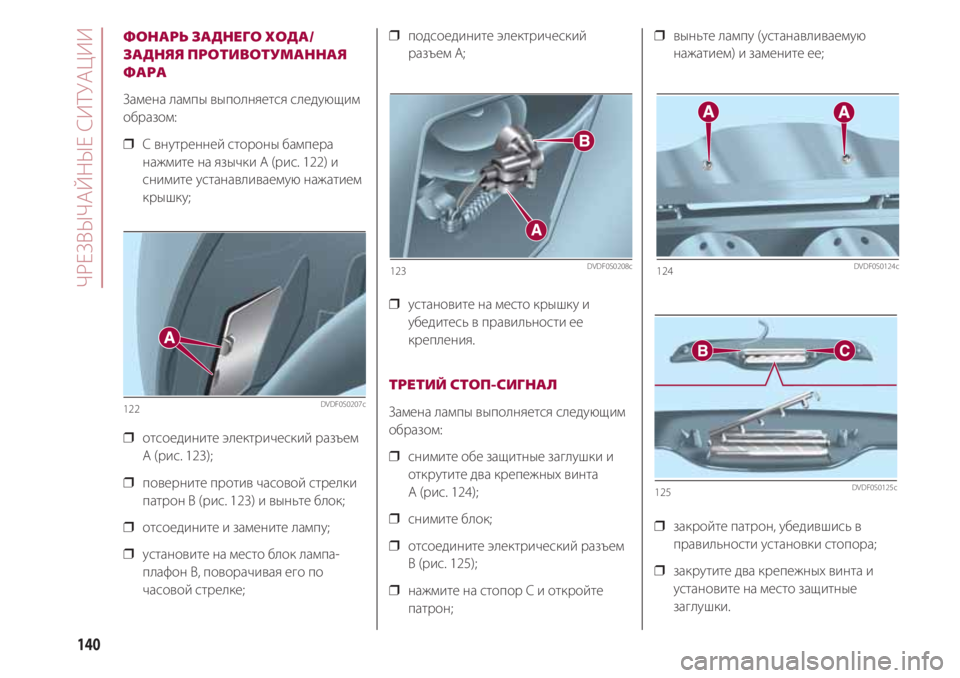

ФОНАРЬ ЗАДНЕГО ХОДА/
ЗАДНЯЯ ПРОТИВОТУМАННАЯ
ФАРА
Замена лампы выполняется следующим
образом:
❒ С внутренней стороны бампера
нажмите на язычки A (рис. 122) и
снимите устанавливаемую нажатием
крышку;
❒ отсоедините электрический разъем
A (рис. 123);
❒ поверните против часовой стрелки
патрон В (рис. 123) и выньте блок;
❒ отсоедините и замените лампу;
❒ установите на место блок лампа-
плафон B, поворачивая его по
часовой стрелке;❒ подсоедините электрический
разъем A;
❒ установите на место крышку и
убедитесь в правильности ее
крепления.
ТРЕТИЙ СТОП-СИГНАЛ
Замена лампы выполняется следующим
образом:
❒ снимите обе защитные заглушки и
открутите два крепежных винта
A (рис. 124);
❒ снимите блок;
❒ отсоедините электрический разъем
В (рис. 125);
❒ нажмите на стопор C и откройте
патрон;❒ выньте лампу (устанавливаемую
нажатием) и замените ее;
❒ закройте патрон, убедившись в
правильности установки стопора;
❒ закрутите два крепежных винта и
установите на место защитные
заглушки.122DVDF0S0207c
123DVDF0S0208c124DVDF0S0124c
125DVDF0S0125c

141

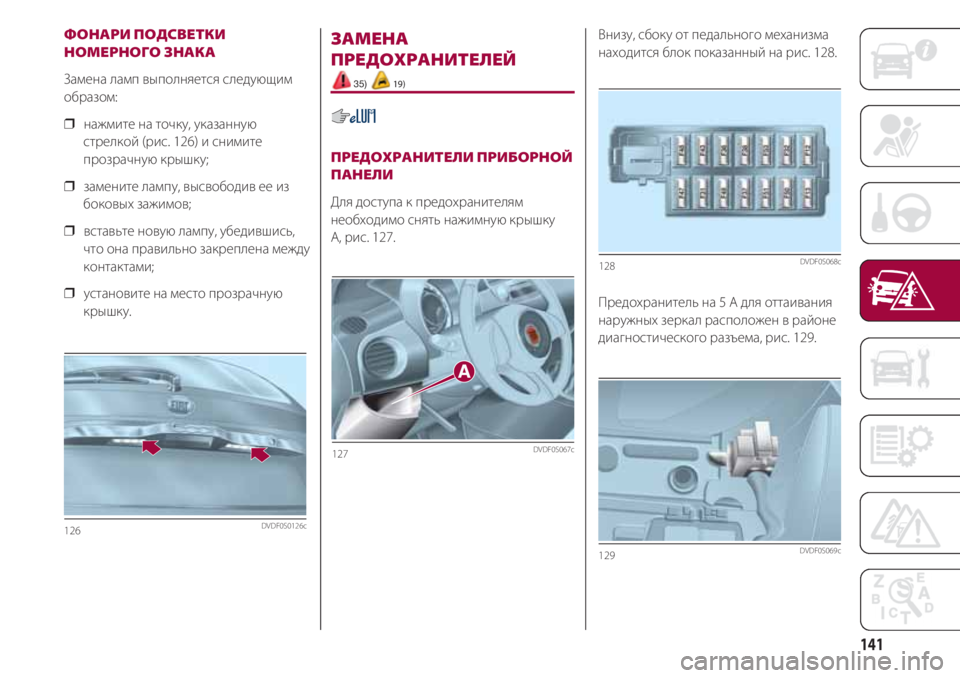

ФОНАРИ ПОДСВЕТКИ
НОМЕРНОГО ЗНАКА
Замена ламп выполняется следующим
образом:
❒ нажмите на точку, указанную
стрелкой (рис. 126) и снимите
прозрачную крышку;
❒ замените лампу, высвободив ее из
боковых зажимов;
❒ вставьте новую лампу, убедившись,
что она правильно закреплена между
контактами;
❒ установите на место прозрачную
крышку.
ЗАМЕНА
ПРЕДОХРАНИТЕЛЕЙ
35)19)
ПРЕДОХРАНИТЕЛИ ПРИБОРНОЙ
ПАНЕЛИ
Для доступа к предохранителям
необходимо снять нажимную крышку
А, рис. 127.
Внизу, сбоку от педального механизма
находится блок показанный на рис. 128.
Предохранитель на 5 А для оттаивания
наружных зеркал расположен в районе
диагностического разъема, рис. 129.
126DVDF0S0126c
127DVDF0S067c
128DVDF0S068c
129DVDF0S069c

ЧРЕЗВЫЧАЙНЫЕ СИТУАЦИИ
142

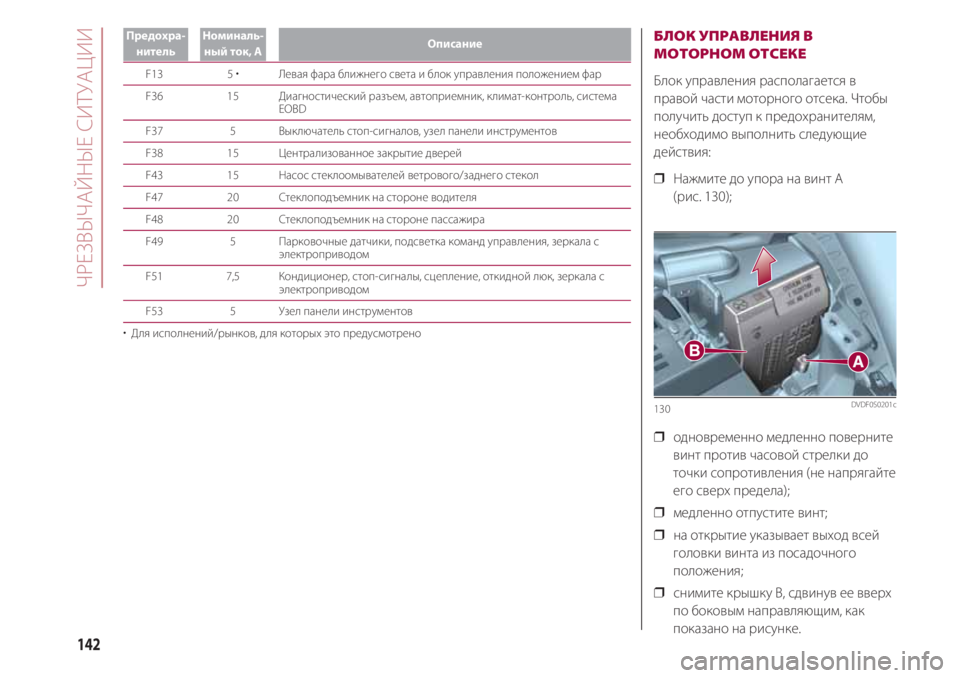

Предохра-
нительНоминаль-
ный ток, АОписание
F13 5 •
Левая фара ближнего света и блок управления положением фар
F36 15 Диагностический разъем, автоприемник, климат-контроль, система
EOBD
F37 5 Выключатель стоп-сигналов, узел панели инструментов
F38 15 Централизованное закрытие дверей
F43 15 Насос стеклоомывателей ветрового/заднего стекол
F47 20 Стеклоподъемник на стороне водителя
F48 20 Стеклоподъемник на стороне пассажира
F49 5 Парковочные датчики, подсветка команд управления, зеркала с
электроприводом
F51 7,5 Кондиционер, стоп-сигналы, сцепление, откидной люк, зеркала с
электроприводом
F53 5 Узел панели инструментов
•
Для исполнений/рынков, для которых это предусмотрено
БЛОК УПРАВЛЕНИЯ В
МОТОРНОМ ОТСЕКЕ
Блок управления располагается в
правой части моторного отсека. Чтобы
получить доступ к предохранителям,
необходимо выполнить следующие
действия:
❒ Нажмите до упора на винт A
(рис. 130);
❒ одновременно медленно поверните
винт против часовой стрелки до
точки сопротивления (не напрягайте
его сверх предела);
❒ медленно отпустите винт;
❒ на открытие указывает выход всей
головки винта из посадочного
положения;
❒ снимите крышку B, сдвинув ее вверх
по боковым направляющим, как
показано на рисунке.
130DVDF0S0201c
