2018 CITROEN JUMPER SPACETOURER Lietošanas Instrukcija (in Latvian)

263
Gadījumā, ja vienā vai vairākās riepās
jāpielāgo spiediens, tad jāatjauno riepu
pārāk zema spiediena sensora sistēmas
darbība.
Lai iegūtu sīkāku informāciju par riepu
pārāk zema spiediena sensoriem,
skatiet attiecīgo sadaļu.
Rezerves ritenis
Piekļuve instrumentiem
Lai iegūtu papildu informāciju par
Instrumentu kasti , skatiet attiecīgo
sadaļu.
Instrumentu saraksts
F Pievienojiet kompresora elektronisko savienotāju pie automašīnas 12 V
kontaktligzdas.
F

I
edarbiniet automašīnu un darbiniet dzinēju.
F

N
oregulējiet spiedienu ar kompresora
palīdzību (lai piepumpētu: slēdzis B
pozīcijā
I; lai izlaistu gaisu: slēdzis B
pozīcijā O un pogas C nospiešana)
atbilstoši norādījumiem uz automašīnas
uzlīmes, uz kuras norādīts riepu spiediens.
F

I
zņemiet komplektu un novietojiet atpakaļ
uzglabāšanas vietā. 1.
Riteņa uzgriežņu atslēga.
Ļauj noņemt dekoratīvos diskus un
atskrūvēt riteņa fiksācijas skrūves.
2. Domkrats.
Izmantojams automašīnas pacelšanai.
3. Riteņa skrūvju vāciņu/apdares
noņemšanas rīks.
Ļauj noņemt vieglmetāla disku skrūvju
dekoratīvās uzmavas vai tērauda disku
dekoratīvos vāciņus ( ja automašīnai tādi
ir).
4. Uzgriežņatslēga riteņu pretnozagšanas
skrūvju noņemšanai.
Ar to var pielāgot riteņu atslēgu īpašajām
riteņu „drošības” skrūvēm.
5. Vilkšanas gredzens.
Instrumenti atrodas instrumentu kastē.
8
Bojājumu gadījumā

264
Plašāku informāciju par vilkšanu skatiet
attiecīgajā sadaļā.
Visi šie instrumenti ir paredzēti tieši
jūsu automašīnai un tie var būt atšķirīgi
atkarībā no aprīkojuma līmeņa.
Neizmantojiet tos citiem mērķiem.
Domkrats ir jāizmanto tikai bojātās vai
pārdurtās riepas nomaiņai.
Izmantojiet tikai domkratu, kas ietilpst šīs
automašīnas komplektācijā.
Ja automašīnas komplektācijā nav
oriģinālā domkrata, sazinieties ar
CITROËN pārstāvniecību vai kvalificēta
remontdarbnīca, lai iegādātos pareizo
domkratu.
Domkrats atbilst Eiropas standartiem, kas
noteikti Mašīnu direktīvā 2006/42/EK.
Domkratam nav nepieciešama nekāda
apkope.Piekļūšana rezerves ritenim
F Piekļūšana rezer ves ritenim no aizmugures.
F A tkarībā no transportlīdzekļa konfigurācijas
atveriet sānu dur vis vai bagāžas nodalījuma
vāku.
Lai novērstu nejaušu sānu dur vju
atvēršanos vai aizvēršanos, atslēdziet
„Hands-Free Tailgate Access ” funkciju
automašīnas konfigurācijas izvēlnē.
Lai iegūtu sīkāku informāciju par Brīvroku
režīmā atveramām bīdāmajām sānu
durvīm , skatiet attiecīgo sadaļu. F

J
a jūsu automašīna ir aprīkota sakabes
āķi, paceliet automašīnas aizmuguri (līdz
punktam B), izmantojot domkratu, lai iegūtu
pietiekami daudz vietas riteņa maiņai.
Noņemšana
F Piekļūstiet centrālajai skrūvei, kas atrodas uz aizmugurējo dur vju apdares.
Bojājumu gadījumā

265

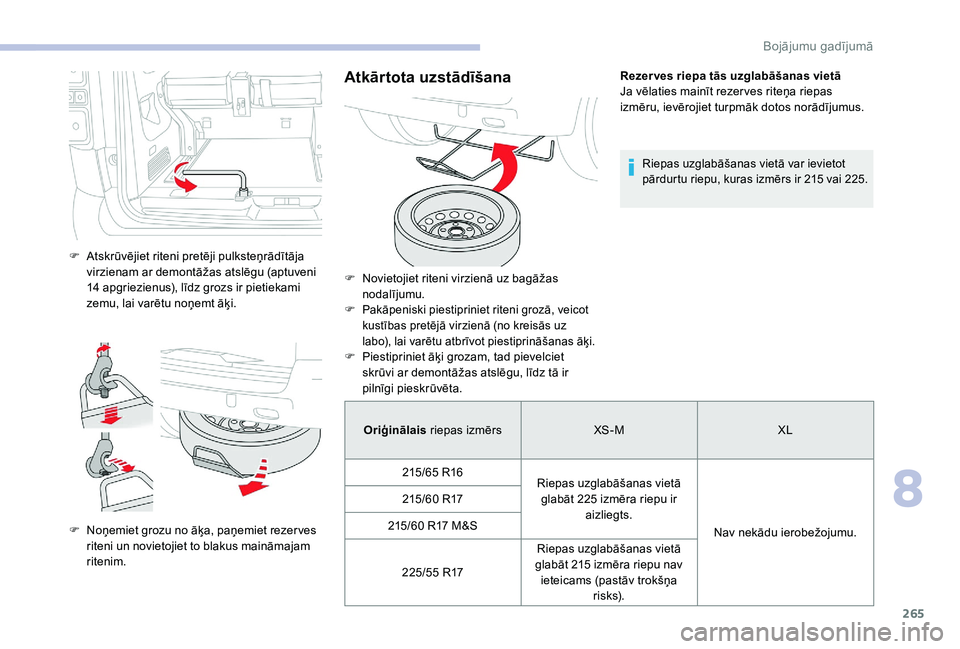

F Atskrūvējiet riteni pretēji pulksteņrādītāja virzienam ar demontāžas atslēgu (aptuveni
14 apgriezienus), līdz grozs ir pietiekami
zemu, lai varētu noņemt āķi.
F

N
oņemiet grozu no āķa, paņemiet rezer ves
riteni un novietojiet to blakus maināmajam
ritenim.
Atkārtota uzstādīšanaRezer ves riepa tās uzglabāšanas vietā
Ja vēlaties mainīt rezer ves riteņa riepas
izmēru, ievērojiet turpmāk dotos norādījumus.
Riepas uzglabāšanas vietā var ievietot
pārdurtu riepu, kuras izmērs ir 215 vai 225.
F Novietojiet riteni virzienā uz bagāžas nodalījumu.
F

Pakāpeniski piestipriniet riteni grozā, veicot
kustības pretējā virzienā (no kreisās uz
labo), lai varētu atbrīvot piestiprināšanas āķi.
F Piestipriniet āķi grozam, tad pievelciet skrūvi ar demontāžas atslēgu, līdz tā ir
pilnīgi pieskrūvēta.
Oriģinālais riepas izmērs XS - M XL
215/65 R16 Riepas uzglabāšanas vietā
glabāt 225 izmēra riepu ir aizliegts.
Nav nekādu ierobežojumu.
215/60 R17
215/60 R17 M&S
225/55 R17 Riepas uzglabāšanas vietā
glabāt 215 izmēra riepu nav ieteicams (pastāv trokšņa r i s ks).
8
%RM

266
Riteņa noņemšana
Automašīnas novietošana stāvēšanai
Novietojiet automašīnu vietā, kurā tā
netraucē satiksmei – novietošanas vietai
jābūt vienā līmenī, stabilai un neslīdošai.
Ja jūsu automašīna ir aprīkota ar manuālo
pārnesumkārbu, ieslēdziet pirmo
pārnesumu un izslēdziet aizdedzi, lai
bloķētu riteņus.
Ja automašīna ir aprīkota ar automātisko
pārnesumkārbu, ielieciet pārnesuma
pārslēgu pozīcijā P un izslēdziet aizdedzi,
lai bloķētu riteņus.
Ja automašīna ir aprīkota ar
elektromehānisko pārnesumkārbu, ielieciet
pārnesuma pārslēgu pozīcijā A un pēc tam
izslēdziet aizdedzi, lai bloķētu riteņus.
Ieslēdziet stāvbremzi un pārbaudiet, vai
instrumentu panelī ir iedegusies signāllampiņa.
Pasažieriem ir jāizkāpj no automašīnas un
jāuzgaida drošā vietā.
Nekad nestrādājiet zem automašīnas, kas
pacelta ar domkratu; izmantojiet balsta statni.
F Novietojiet domkrata pēdu uz zemes un pārliecinieties, ka tas atrodas pretī atbalsta
ligzdai A vai B virsbūves apakšā, atkarībā
no tā, kurš atrodas tuvāk maināmajam
ritenim.
Neizmantojiet:
-

d
omkratu citiem mērķiem, bet tikai
automašīnas pacelšanai,
-

c
itu domkratu, kuru nav piegādājis
ražotājs.
F

J

a automašīnai ir tērauda diski, noņemiet
dekoratīvo disku ar instrumentu 3 .
F

J

a automašīnai ir vieglmetāla diski,
noņemiet uzgali no katras riteņa skrūves,
izmantojot instrumentu 3.
F

J

a automašīnai ir pretzādzības riteņu
skrūves, savietojiet pretzādzības skrūves
uzmavu 4 ar riteņu demontāžas atslēgu 1 ,
lai atbloķētu pretzādzības skrūvi.
F

A

tbloķējiet (nenoņemot) pārējās skrūves ar
riteņa demontāžas atslēgu 1 .
Bojājumu gadījumā

267

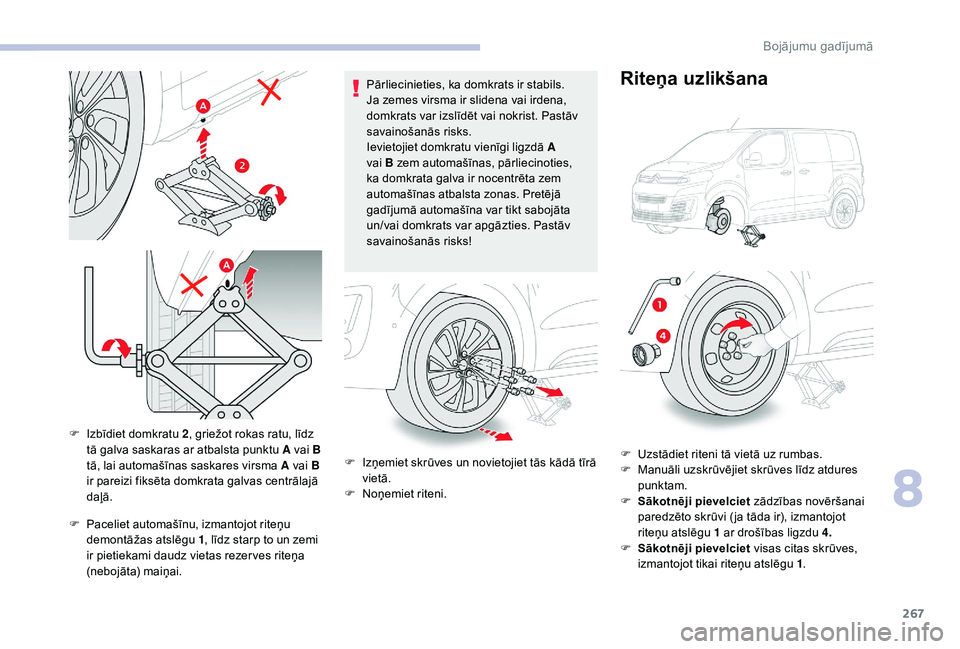

F Paceliet automašīnu, izmantojot riteņu demontāžas atslēgu 1 , līdz starp to un zemi
ir pietiekami daudz vietas rezer ves riteņa
(nebojāta) maiņai. Pārliecinieties, ka domkrats ir stabils.
Ja zemes virsma ir slidena vai irdena,
domkrats var izslīdēt vai nokrist. Pastāv
savainošanās risks.
Ievietojiet domkratu vienīgi ligzdā A
vai B zem automašīnas, pārliecinoties,
ka domkrata galva ir nocentrēta zem
automašīnas atbalsta zonas. Pretējā
gadījumā automašīna var tikt sabojāta
un/vai domkrats var apgāzties. Pastāv
savainošanās risks!
F
I
zņemiet skrūves un novietojiet tās kādā tīrā
vietā.
F
N
oņemiet riteni.
Riteņa uzlikšana
F Uzstādiet riteni tā vietā uz rumbas.
F
M anuāli uzskrūvējiet skrūves līdz atdures
punktam.
F

Sā
kotnēji pievelciet zādzības novēršanai
paredzēto skrūvi ( ja tāda ir), izmantojot
riteņu atslēgu 1 ar drošības ligzdu 4.
F

Sā
kotnēji pievelciet visas citas skrūves,
izmantojot tikai riteņu atslēgu 1 .
F

I

zbīdiet domkratu 2
, griežot rokas ratu, līdz
tā galva saskaras ar atbalsta punktu A vai B
tā, lai automašīnas saskares virsma A vai B
ir pareizi fiksēta domkrata galvas centrālajā
daļā.
8
%RM

268
F Atkal pilnīgi nolaidiet automašīnu.
F S alociet un atvienojiet domkratu 2 .
F

P
ievelciet zādzības novēršanai paredzēto
skrūvi ( ja tāda ir), izmantojot riteņu atslēgu
1 ar drošības ligzdu 4.
F

P
ievelciet citas skrūves, izmantojot tikai
riteņa atslēgu 1 .
F

I
evietojiet instrumentus tiem paredzētajā
kastē.
Nepietiekama riepu spiediena noteikšanaRezer ves tērauda ritenis nav aprīkots ar
riepu gaisa spiediena sensoru.
Pēc riteņa nomaiņas
Bojāto riteni ievietojiet bagāžas
nodalījumā.
Tiklīdz iespējams, vērsieties CITROËN
pārstāvniecībā vai kvalificēta
remontdarbnīca.
Pārbaudiet pārdurto riepu. Pēc tam,
kad būs veikta riepas diagnostika, jūs
informēs, vai bojāto riepu iespējams
saremontēt vai tā jānomaina.
Dažas braukšanas palīgsistēmu funkcijām
jābūt atslēgtām, piemēram, Active Safety
Brake.
Ja jūsu automašīna ir aprīkota ar
riepu spiediena sensoriem, pārbaudiet
spiedienu riepās un atjaunojiet to.
Lai iegūtu plašāku informāciju par
Nepietiekama riepas spiediena
noteikšanu , skatiet attiecīgo sadaļu. Ritenis ar dekoratīvo disku
Uzstādot riteni atpakaļ, uzlieciet atpakaļ
dekoratīvo disku, sākumā novietojot
tā ierobu iepretim ventilim un pēc tam
uzspiežot ar delnu gar visu tā apmali.
Tērauda riteņa nostiprināšana
Ja jūsu automašīna ir aprīkota ar
vieglmetāla riteņu diskiem, ir normāli, ja,
uzstādot atpakaļ riteni, pievelkot skrūves,
starplikas nesaskaras ar rezer ves riteņa
disku. Riteņa noturību nodrošina katras
skrūves koniskais gals.Riepu piepūšanas spiediens ir norādīts uz
šīs uzlīmes.
%RM

269

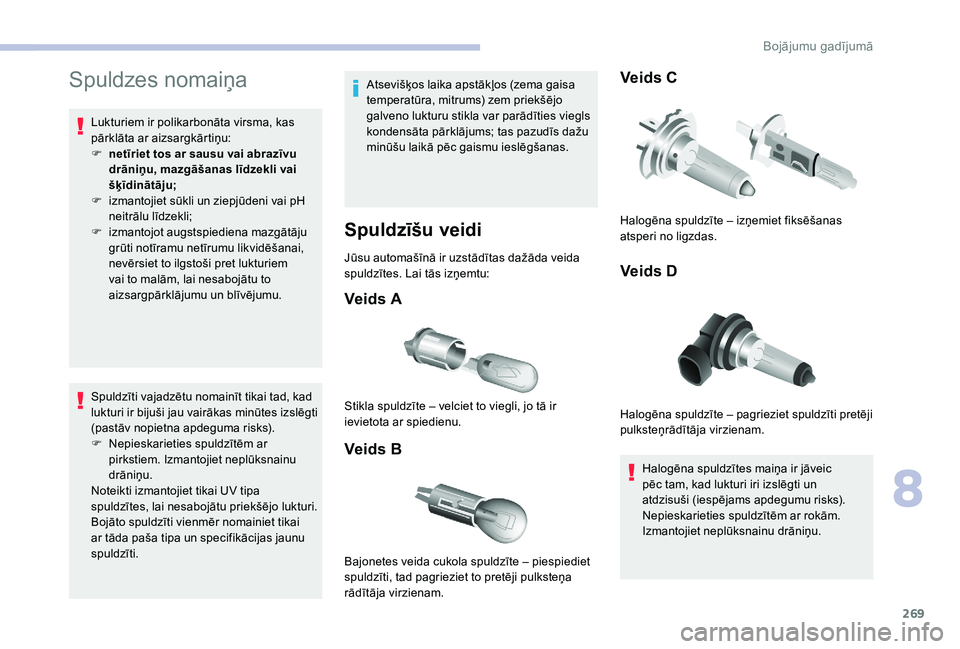

Spuldzes nomaiņa
Lukturiem ir polikarbonāta virsma, kas
pārklāta ar aizsargkārtiņu:
F
n
etīriet tos ar sausu vai abrazīvu
drāniņu, mazgāšanas līdzekli vai
šķīdinātāju;
F

i
zmantojiet sūkli un ziepjūdeni vai pH
neitrālu līdzekli;
F

i
zmantojot augstspiediena mazgātāju
grūti notīramu netīrumu likvidēšanai,
nevērsiet to ilgstoši pret lukturiem
vai to malām, lai nesabojātu to
aizsargpārklājumu un blīvējumu.
Spuldzīti vajadzētu nomainīt tikai tad, kad
lukturi ir bijuši jau vairākas minūtes izslēgti
(pastāv nopietna apdeguma risks).
F

N
epieskarieties spuldzītēm ar
pirkstiem. Izmantojiet neplūksnainu
drāniņu.
Noteikti izmantojiet tikai UV tipa
spuldzītes, lai nesabojātu priekšējo lukturi.
Bojāto spuldzīti vienmēr nomainiet tikai
ar tāda paša tipa un specifikācijas jaunu
spuldzīti. Atsevišķos laika apstākļos (zema gaisa
temperatūra, mitrums) zem priekšējo
galveno lukturu stikla var parādīties viegls
kondensāta pārklājums; tas pazudīs dažu
minūšu laikā pēc gaismu ieslēgšanas.
Spuldzīšu veidi
Jūsu automašīnā ir uzstādītas dažāda veida
spuldzītes. Lai tās izņemtu:
Veids A
Veids B
Veids C
Veids D
Halogēna spuldzītes maiņa ir jāveic
pēc tam, kad lukturi iri izslēgti un
atdzisuši (iespējams apdegumu risks).
Nepieskarieties spuldzītēm ar rokām.
Izmantojiet neplūksnainu drāniņu.
Stikla spuldzīte – velciet to viegli, jo tā ir
ievietota ar spiedienu.
Bajonetes veida cukola spuldzīte – piespiediet
spuldzīti, tad pagrieziet to pretēji pulksteņa
rādītāja virzienam. Halogēna spuldzīte – izņemiet fiksēšanas
atsperi no ligzdas.
Halogēna spuldzīte – pagrieziet spuldzīti pretēji
pulksteņrādītāja virzienam.
8
Bojājumu gadījumā

270

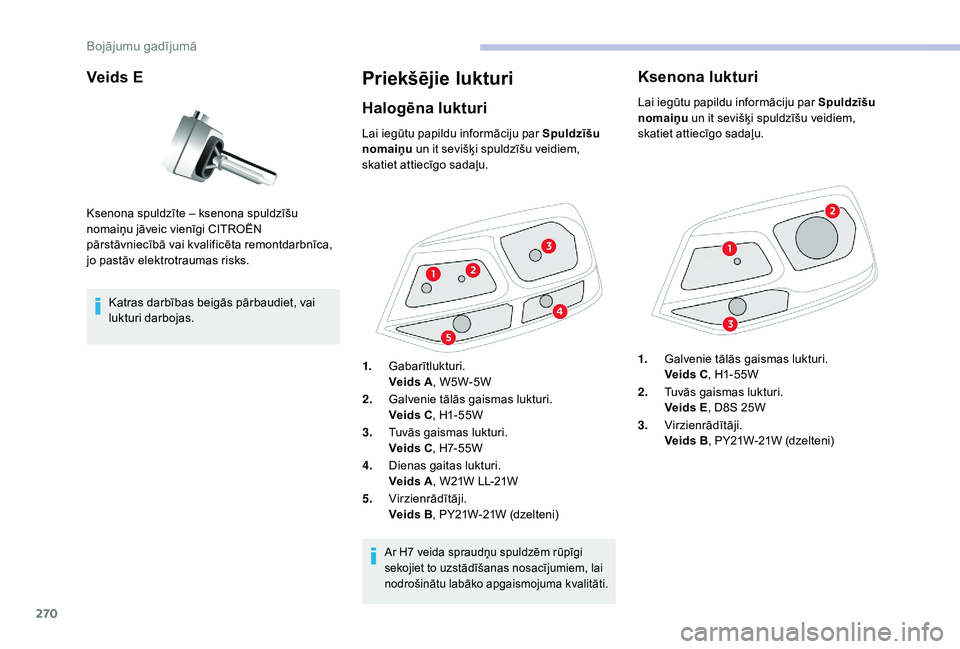

Veids E
Katras darbības beigās pārbaudiet, vai
lukturi darbojas.
Priekšējie lukturi
Halogēna lukturi
Ksenona spuldzīte – ksenona spuldzīšu
nomaiņu jāveic vienīgi CITROËN
pārstāvniecībā vai kvalificēta remontdarbnīca,
jo pastāv elektrotraumas risks.Lai iegūtu papildu informāciju par Spuldzīšu
nomaiņu
un it sevišķi spuldzīšu veidiem,
skatiet attiecīgo sadaļu.
Ar H7 veida spraudņu spuldzēm rūpīgi
sekojiet to uzstādīšanas nosacījumiem, lai
nodrošinātu labāko apgaismojuma kvalitāti.
1. Gabarītlukturi.
Veids A , W5W-5W
2. Galvenie tālās gaismas lukturi.
Veids C , H1-55W
3. Tuvās gaismas lukturi.
Veids C , H7-55W
4. Dienas gaitas lukturi.
Veids A , W21W LL-21W
5. Virzienrādītāji.
Veids B , PY21W-21W (dzelteni)
Ksenona lukturi
Lai iegūtu papildu informāciju par Spuldzīšu
nomaiņu un it sevišķi spuldzīšu veidiem,
skatiet attiecīgo sadaļu.
1. Galvenie tālās gaismas lukturi.
Veids C , H1-55W
2. Tuvās gaismas lukturi.
Veids E , D8S 25W
3. Virzienrādītāji.
Veids B , PY21W-21W (dzelteni)
