2018 CITROEN JUMPER SPACETOURER Lietošanas Instrukcija (in Latvian)

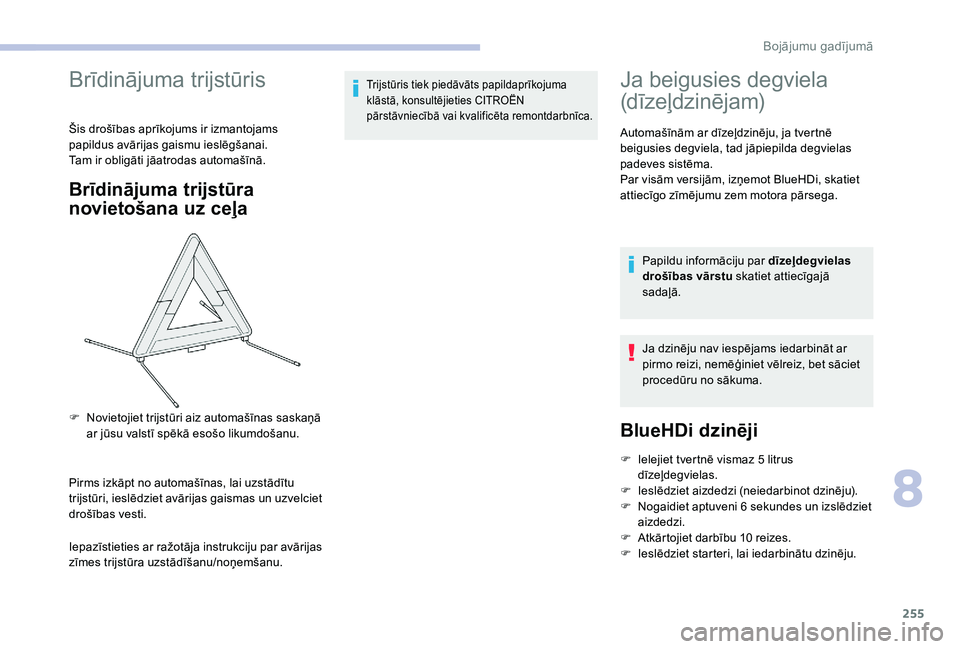

255
Brīdinājuma trijstūris
Šis drošības aprīkojums ir izmantojams
papildus avārijas gaismu ieslēgšanai.
Tam ir obligāti jāatrodas automašīnā.
Brīdinājuma trijstūra
novietošana uz ceļa
Pirms izkāpt no automašīnas, lai uzstādītu
trijstūri, ieslēdziet avārijas gaismas un uzvelciet
drošības vesti.
Iepazīstieties ar ražotāja instrukciju par avārijas
zīmes trijstūra uzstādīšanu/noņemšanu.
Trijstūris tiek piedāvāts papildaprīkojuma
klāstā, konsultējieties CITROËN
pārstāvniecībā vai kvalificēta remontdarbnīca.Ja beigusies degviela
(dīzeļdzinējam)
Automašīnām ar dīzeļdzinēju, ja tvertnē
beigusies degviela, tad jāpiepilda degvielas
padeves sistēma.
Par visām versijām, izņemot BlueHDi, skatiet
attiecīgo zīmējumu zem motora pārsega.Papildu informāciju par dīzeļdegvielas
drošības vārstu skatiet attiecīgajā
sadaļā.
Ja dzinēju nav iespējams iedarbināt ar
pirmo reizi, nemēģiniet vēlreiz, bet sāciet
procedūru no sākuma.
BlueHDi dzinēji
F Ielejiet tvertnē vismaz 5 litrus dīzeļdegvielas.
F

I
eslēdziet aizdedzi (neiedarbinot dzinēju).
F

N
ogaidiet aptuveni 6 sekundes un izslēdziet
aizdedzi.
F

A
tkārtojiet darbību 10 reizes.
F

I
eslēdziet starteri, lai iedarbinātu dzinēju.
F

N

ovietojiet trijstūri aiz automašīnas saskaņā
ar jūsu valstī spēkā esošo likumdošanu.
8
Bojājumu gadījumā

256
Citi dzinēji
F Ielejiet tvertnē vismaz 5 litrus dīzeļdegvielas.
F

A
tveriet motora pārsegu.
F

J
a nepieciešams, noņemiet dizaina
pārsegu, lai piekļūtu degvielas sūknim.
F

V
airākas reizes piespiediet manuālā
degvielas sūkņa rokturi, līdz iedarbojas
pretestība (pirmo reizi nospiest varētu būt
grūti).
F

I
eslēdziet starteri, lai iedarbinātu dzinēju
(gadījumā, ja dzinējs neiedarbojas ar
pirmo mēģinājumu, nogaidiet aptuveni
15
sekundes un tad mēģiniet vēlreiz).
F

J
a rezultāta nav pēc vairākiem
mēģinājumiem, atjaunojiet degvielas sūkņa
un startera sākotnējo pozīciju.
F

A
tlieciet vietā un nostipriniet dizaina
pārsegu.
F

A
izveriet motora nodalījuma pārsegu.
Instrumentu kaste
Piekļuve
Instrumentu kaste novietota zem priekšējās
sēdvietas kreisajā pusē.Drošības apsvērumu dēļ, stiprinājumi 1 un
2 var nenoturēt instrumentu kasti vietā, ja
tie nav pareizi nostiprināti.
Noņemšana
F Nospiediet uz slēdžiem A un pabīdiet tos virzienā uz centru, lai atbloķētu kasti.
F

L
ai pārceltu to pāri barjerai 1 , nedaudz
paceliet uz augšu, tad pavelciet to tik tālu,
cik iespējams.
F

T
ad, lai to pārceltu pāri barjerai 2 , paceliet
kasti.
Bojājumu gadījumā

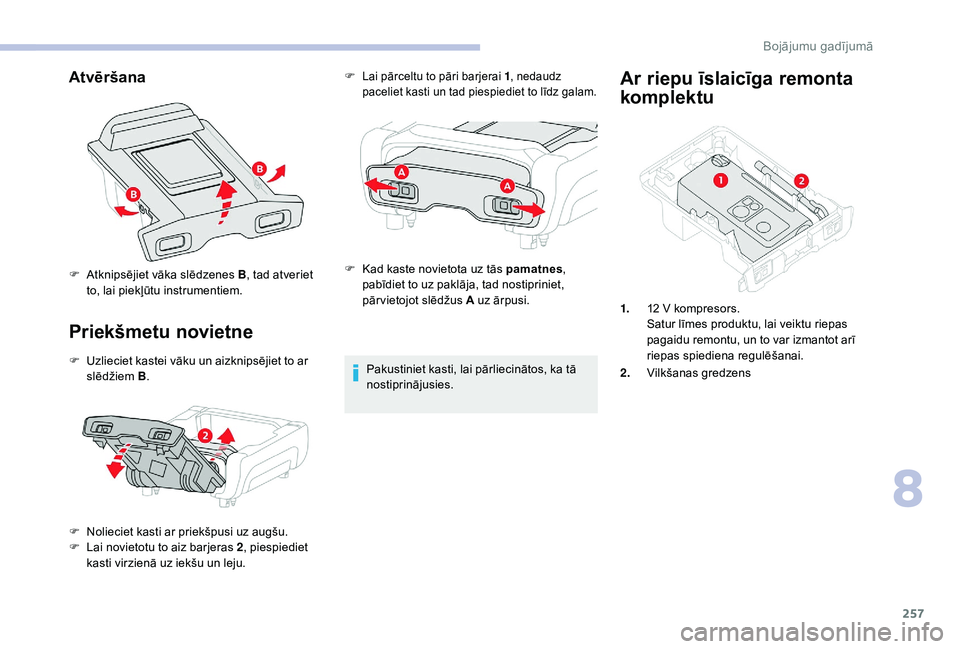

257
Atvēršana
Priekšmetu novietne
F Uzlieciet kastei vāku un aizknipsējiet to ar slēdžiem B.
F

N
olieciet kasti ar priekšpusi uz augšu.
F

L
ai novietotu to aiz barjeras 2 , piespiediet
kasti virzienā uz iekšu un leju. F

Lai pārceltu to pāri barjerai 1
, nedaudz
paceliet kasti un tad piespiediet to līdz galam.
F Kad kaste novietota uz tās pamatnes ,
pabīdiet to uz paklāja, tad nostipriniet,
pār vietojot slēdžus A uz ārpusi.
Pakustiniet kasti, lai pārliecinātos, ka tā
nostiprinājusies.
Ar riepu īslaicīga remonta
komplektu
F Atknipsējiet vāka slēdzenes B , tad atveriet
to, lai piekļūtu instrumentiem.
1.12 V kompresors.
Satur līmes produktu, lai veiktu riepas
pagaidu remontu, un to var izmantot arī
riepas spiediena regulēšanai.
2. Vilkšanas gredzens
8
Bojājumu gadījumā

258
Visi instrumenti ir paredzēti tikai jūsu
automašīnai un var atšķirties atkarībā
no aprīkojuma. Neizmantojiet tos citam
mērķim.
1.
Riteņa noņemšanas atslēga.
Ļauj noņemt riteņa skrūves un pacelt /
nolaist zemāk domkratu.
2. Domkrats.
Izmantojams automašīnas pacelšanai.
3. Instrumenti riteņa skrūvju uzmavu/
dekoratīvā diska noņemšanai.
Noņem alumīnija disku skrūvju dekoratīvās
uzmavas vai tērauda riteņu dekoratīvos
diskus, ja automašīna ir ar tiem aprīkota.
4.Uzgrieznis drošības skrūvju noņemšanai.
Ar to var pielāgot riteņa noņemšanas
atslēgu īpašajām riteņu „drošības” skrūvēm.
5.Vilkšanas gredzens.
Riepu pagaidu remonta
komplekts
Šajā komplektā iekļauts kompresors un
hermetizējošā līdzekļa flakons.
Tas ļauj uz laiku salabot riepu.
Tad jūs varat aizbraukt līdz tuvākajai
remontdarbnīcai.
Tas ir paredzēts gandrīz visu to caurumu
salabošanai, kas atrodas uz riepas protektora
vai pleca.
Kompresoru var izmantot, lai pārbaudītu un
pielāgotu riepas spiedienu.
Piekļuve komplektam
Lai iegūtu papildu informāciju par
Instrumentu kasti , skatiet attiecīgo
sadaļu.
Instrumentu saraksts
Šie instrumenti ir specifiski jūsu automašīnai
un var atšķirties atkarībā no aprīkojuma.
Nelietojiet tos nekādiem citiem nolūkiem.
Šis komplekts tiek uzglabāts instrumentu kastē. 1.
12 V kompresors.
Satur līmes produktu, lai veiktu riepas
pagaidu remontu, un to var izmantot arī
riepas spiediena regulēšanai.
2. Vilkšanas gredzens.
Lai iegūtu sīkāku informāciju par
Vilkšanu , skatiet saistīto sadaļu.
Ar rezerves riteni
Bojājumu gadījumā

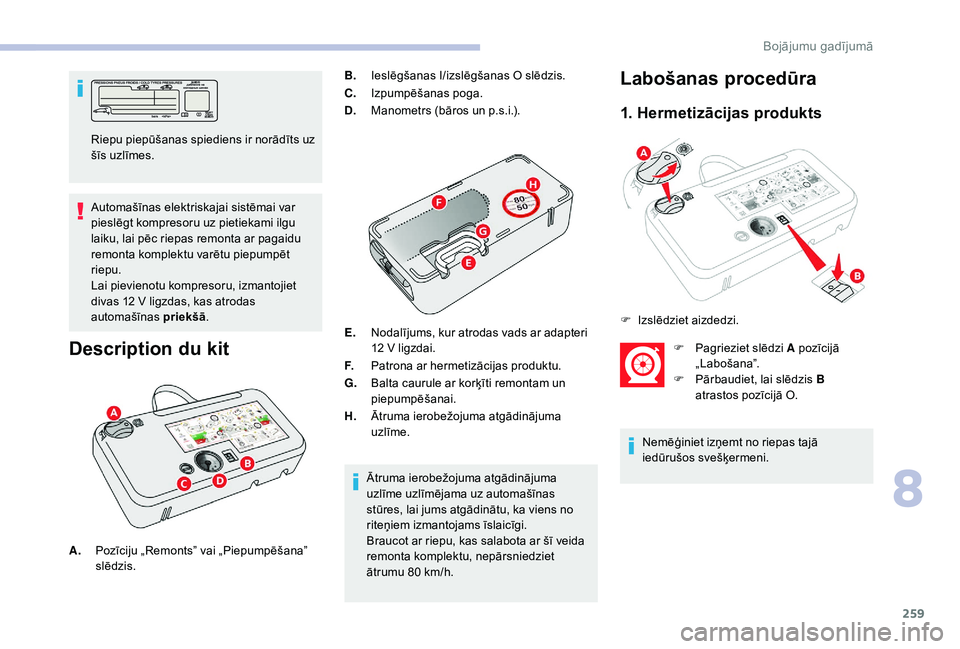

259
Automašīnas elektriskajai sistēmai var
pieslēgt kompresoru uz pietiekami ilgu
laiku, lai pēc riepas remonta ar pagaidu
remonta komplektu varētu piepumpēt
riepu.
Lai pievienotu kompresoru, izmantojiet
divas 12 V ligzdas, kas atrodas
automašīnas priekšā.
Description du kit
B.Ieslēgšanas I/izslēgšanas O slēdzis.
C. Izpumpēšanas poga.
D. Manometrs (bāros un p.s.i.).
E. Nodalījums, kur atrodas vads ar adapteri
12
V ligzdai.
F. Patrona ar hermetizācijas produktu.
G. Balta caurule ar korķīti remontam un
piepumpēšanai.
H. Ātruma ierobežojuma atgādinājuma
uzlīme.
Ātruma ierobežojuma atgādinājuma
uzlīme uzlīmējama uz automašīnas
stūres, lai jums atgādinātu, ka viens no
riteņiem izmantojams īslaicīgi.
Braucot ar riepu, kas salabota ar šī veida
remonta komplektu, nepārsniedziet
ātrumu 80 km/h.Labošanas procedūra
1. Hermetizācijas produkts
F Pagrieziet slēdzi A pozīcijā „Labošana”.
F

P
ārbaudiet, lai slēdzis B
atrastos pozīcijā O.
Nemēģiniet izņemt no riepas tajā
iedūrušos svešķermeni.
Riepu piepūšanas spiediens ir norādīts uz
šīs uzlīmes.
F

I

zslēdziet aizdedzi.
A. Pozīciju „Remonts” vai „Piepumpēšana”
slēdzis.
8
Bojājumu gadījumā

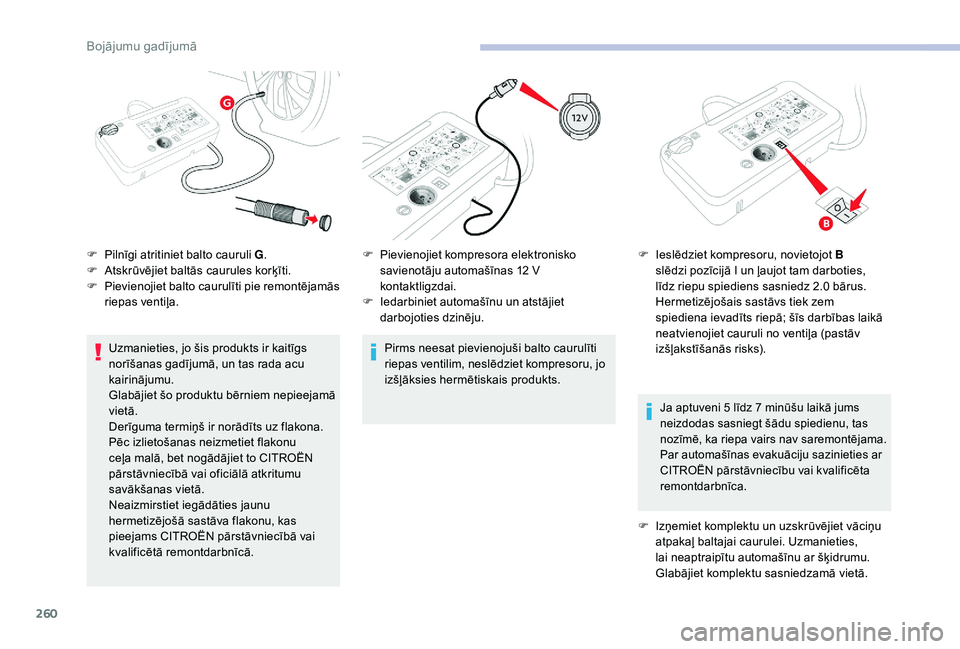

260
Uzmanieties, jo šis produkts ir kaitīgs
norīšanas gadījumā, un tas rada acu
kairinājumu.
Glabājiet šo produktu bērniem nepieejamā
vietā.
Derīguma termiņš ir norādīts uz flakona.
Pēc izlietošanas neizmetiet flakonu
ceļa malā, bet nogādājiet to CITROËN
pārstāvniecībā vai oficiālā atkritumu
savākšanas vietā.
Neaizmirstiet iegādāties jaunu
hermetizējošā sastāva flakonu, kas
pieejams CITROËN pārstāvniecībā vai
kvalificētā remontdarbnīcā.Pirms neesat pievienojuši balto caurulīti
riepas ventilim, neslēdziet kompresoru, jo
izšļāksies hermētiskais produkts.
Ja aptuveni 5 līdz 7 minūšu laikā jums
neizdodas sasniegt šādu spiedienu, tas
nozīmē, ka riepa vairs nav saremontējama.
Par automašīnas evakuāciju sazinieties ar
CITROËN pārstāvniecību vai kvalificēta
remontdarbnīca.
F Izņemiet komplektu un uzskrūvējiet vāciņu
atpakaļ baltajai caurulei. Uzmanieties,
lai neaptraipītu automašīnu ar šķidrumu.
Glabājiet komplektu sasniedzamā vietā.
F

P

ilnīgi atritiniet balto cauruli G
.
F

A

tskrūvējiet baltās caurules korķīti.
F

P

ievienojiet balto caurulīti pie remontējamās
riepas ventiļa. F

P

ievienojiet kompresora elektronisko
savienotāju automašīnas 12 V
kontaktligzdai.
F

I

edarbiniet automašīnu un atstājiet
darbojoties dzinēju. F
I
eslēdziet kompresoru, novietojot B
slēdzi pozīcijā I un ļaujot tam darboties,
līdz riepu spiediens sasniedz 2.0 bārus.
Hermetizējošais sastāvs tiek zem
spiediena ievadīts riepā; šīs darbības laikā
neatvienojiet cauruli no ventiļa (pastāv
izšļakstīšanās risks).
Bojājumu gadījumā

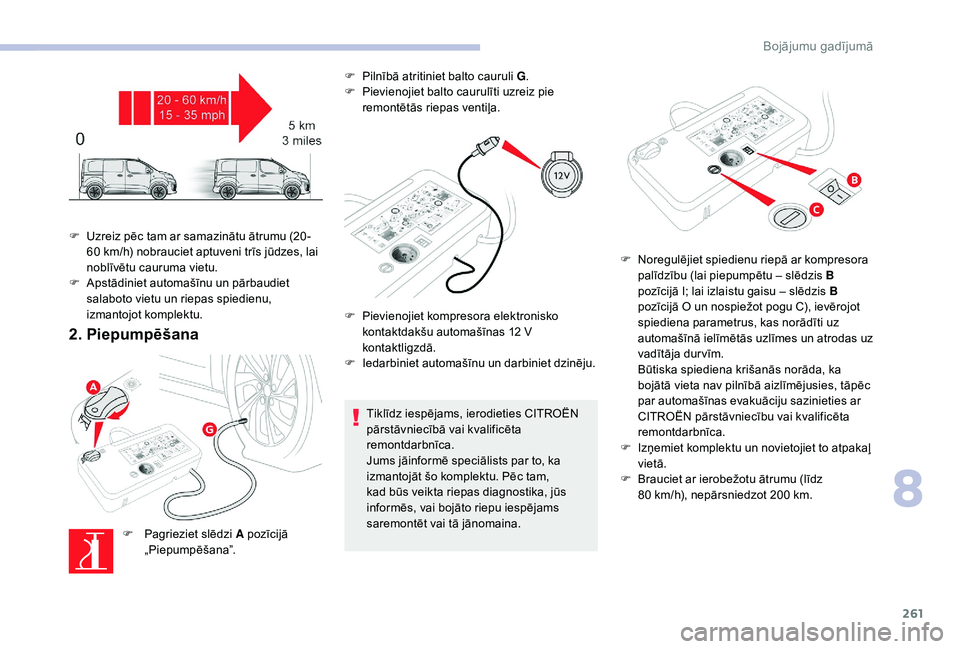

261
2. Piepumpēšana
F Pagrieziet slēdzi A pozīcijā „Piepumpēšana”. F

P
ilnībā atritiniet balto cauruli G
.
F
P
ievienojiet balto caurulīti uzreiz pie
remontētās riepas ventiļa.
Tiklīdz iespējams, ierodieties CITROËN
pārstāvniecībā vai kvalificēta
remontdarbnīca.
Jums jāinformē speciālists par to, ka
izmantojāt šo komplektu. Pēc tam,
kad būs veikta riepas diagnostika, jūs
informēs, vai bojāto riepu iespējams
saremontēt vai tā jānomaina.
F

U

zreiz pēc tam ar samazinātu ātrumu (20 -
60 km/h) nobrauciet aptuveni trīs jūdzes, lai
noblīvētu cauruma vietu.
F

A

pstādiniet automašīnu un pārbaudiet
salaboto vietu un riepas spiedienu,
izmantojot komplektu. F
P
ievienojiet kompresora elektronisko
kontaktdakšu automašīnas 12 V
kontaktligzdā.
F
I
edarbiniet automašīnu un darbiniet dzinēju.
F
N
oregulējiet spiedienu riepā ar kompresora
palīdzību (lai piepumpētu – slēdzis B
pozīcijā I; lai izlaistu gaisu – slēdzis B
pozīcijā O un nospiežot pogu C), ievērojot
spiediena parametrus, kas norādīti uz
automašīnā ielīmētās uzlīmes un atrodas uz
vadītāja dur vīm.
Būtiska spiediena krišanās norāda, ka
bojātā vieta nav pilnībā aizlīmējusies, tāpēc
par automašīnas evakuāciju sazinieties ar
CITROËN pārstāvniecību vai kvalificēta
remontdarbnīca.
F
I
zņemiet komplektu un novietojiet to atpakaļ
vietā.
F
B
rauciet ar ierobežotu ātrumu (līdz
80 km/h), nepārsniedzot 200 km.
8
Bojājumu gadījumā

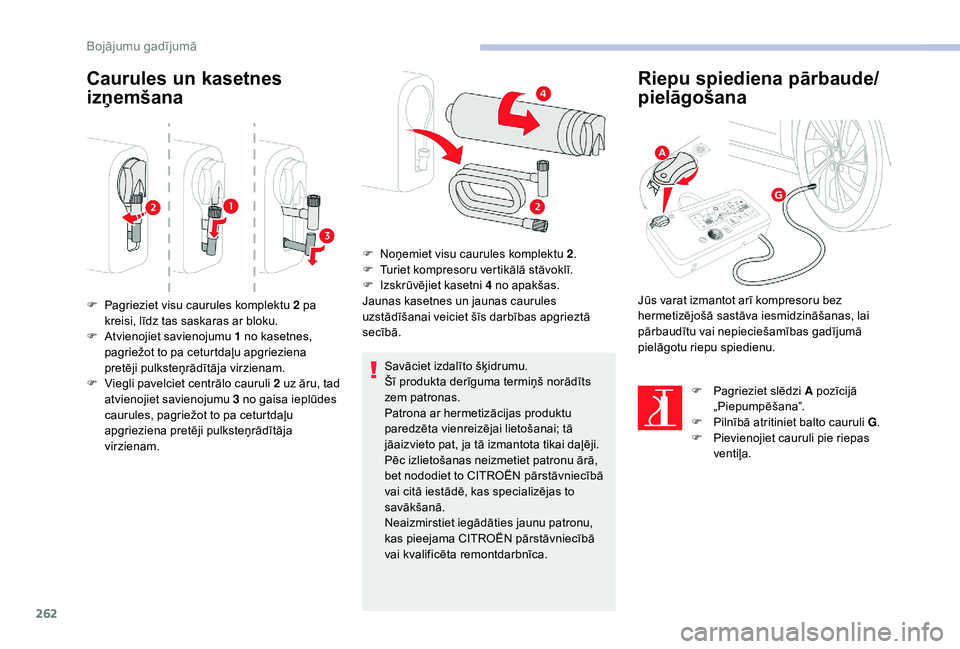

262
Caurules un kasetnes
izņemšana
Savāciet izdalīto šķidrumu.
Šī produkta derīguma termiņš norādīts
zem patronas.
Patrona ar hermetizācijas produktu
paredzēta vienreizējai lietošanai; tā
jāaizvieto pat, ja tā izmantota tikai daļēji.
Pēc izlietošanas neizmetiet patronu ārā,
bet nododiet to CITROËN pārstāvniecībā
vai citā iestādē, kas specializējas to
savākšanā.
Neaizmirstiet iegādāties jaunu patronu,
kas pieejama CITROËN pārstāvniecībā
vai kvalificēta remontdarbnīca.
Riepu spiediena pārbaude/
pielāgošana
F Pagrieziet visu caurules komplektu 2 pa kreisi, līdz tas saskaras ar bloku.
F

A
tvienojiet savienojumu 1 no kasetnes,
pagriežot to pa ceturtdaļu apgrieziena
pretēji pulksteņrādītāja virzienam.
F

V
iegli pavelciet centrālo cauruli 2 uz āru, tad
atvienojiet savienojumu 3 no gaisa ieplūdes
caurules, pagriežot to pa ceturtdaļu
apgrieziena pretēji pulksteņrādītāja
virzienam. F

N
oņemiet visu caurules komplektu 2
.
F
T
uriet kompresoru vertikālā stāvoklī.
F
I
zskrūvējiet kasetni
4 no apakšas.
Jaunas kasetnes un jaunas caurules
uzstādīšanai veiciet šīs darbības apgrieztā
secībā.
F

P
agrieziet slēdzi A pozīcijā
„Piepumpēšana”.
F

P
ilnībā atritiniet balto cauruli G.
F

P
ievienojiet cauruli pie riepas
ventiļa.
Jūs varat izmantot arī kompresoru bez
hermetizējošā sastāva iesmidzināšanas, lai
pārbaudītu vai nepieciešamības gadījumā
pielāgotu riepu spiedienu.
Bojājumu gadījumā
