2018 CITROEN JUMPER DISPATCH Kezelési útmutató (in Hungarian)

71
Manuálisan vagy
elektromosan működtetett
oldalsó tolóajtó(k)
Általános szabályok
Az ajtók működtetését kizárólag a
gépjármű álló helyzetében szabad
végezni.
Saját maga és utasainak biztonsága,
illetve az ajtók megfelelő működése
érdekében szigorúan tilos nyitott ajtókkal
közlekedni.
Mindig ellenőrizze, hogy az ajtó
működtetése biztonságos, különösen
figyeljen arra, hogy gyermekeket vagy
állatokat ne hagyjon az ajtóműködtető
kapcsolók közelében felügyelet nélkül.
A nyitva maradt ajtóra hangjelzés, a
kigyulladó „nyitott ajtó” visszajelzés és a
képernyőn megjelenő üzenet figyelmeztet.
A figyelmeztetés kikapcsolása érdekében
forduljon a CITROËN hálózathoz vagy egy
szakszervizhez.
Automata mosásnál reteszelje a
gépjárművet.Az ajtók nyitása vagy zárása előtt, illetve
bármilyen ajtóművelet közben győződjön
meg arról, hogy senki és semmilyen állat
vagy tárgy sem akadályozza a kívánt
művelet végrehajtását a gépjárműben
vagy azon kívül.
A fenti biztonsági ajánlás be nem
tartása esetén a testrészek vagy tárgyak
beszorulása, becsípődése sérülésekhez,
illetve anyagi károkhoz vezethet.
Az ajtók elektronikus működtetéssel nem
nyithatók 5
km/h sebesség fölött:
-

A
zonban, ha az ajtók indításkor nyitva
maradtak, a sebességnek 30
km/h
alá kell csökkennie, mielőtt be lehetne
zárni őket.
-

H
a menet közben kísérletet tesz
az ajtó belső fogantyúval történő
elektromos nyitására, az ajtó átáll
manuális működésre.
-

I
lyen esetben hangjelzés, a
kigyulladó „nyitott ajtó” visszajelzés
és a képernyőn megjelenő üzenet
figyelmezteti a vezetőt. Az ajtózár
feloldásához és az ajtó újbóli
működtetéséhez a gépjárművet le kell
állítani. Az elektromos kapcsolók ütközés esetén
működésképtelenné válnak. Az ajtók
manuális nyitása és zárása továbbra is
lehetséges.
A motor indítása közben az ajtók mozgása
félbeszakad, majd a motor beindulását
követően folytatódik.
Motor változattól függően ha
a Stop & Start rendszer Stop
üzemmódjában egy zárt ajtó
nyitására parancsot ad, az ajtó
résnyire nyílik, majd úgy marad.
Amikor a motor automatikusan
átvált Start üzemmódra, az ajtó
mozgása is folytatódik.
2
Ny

72
Az ajtók és a gépjármű méretei
Az ajtók nyitott állapotban túlnyúlnak a
gépjármű karosszériájának peremén. Ezt
vegye figyelembe, ha fal, oszlop vagy magas
járda mellett parkol.Az ajtók nyitott állapotban sem nyúlnak túl
a gépjármű hátsó lökhárítójának peremén.
Biztonság – akadály észlelése az
elektromos ajtóknál Az elektromos ajtók
újrainicializálása
Ha az elektromos működtetés nem
működik, az ajtókat kézzel kell bezárni, majd
újrainicializálni:
F
Z
árja be kézzel teljesen az ajtó(ka)t.
F

N
yissa ki kézzel teljesen az ajtó(ka)t.
F

Z
árja be elektronikusan az ajtó(ka)t.
Az akadályérzékelő rendszer akkor lép
működésbe, ha mozgásuk során az ajtók
komolyabb ellenállást jelentő akadályba
ütköznek.
-

H

a a záródó ajtó útjába kerül akadály, az
ajtó megáll, majd teljesen kinyílik.
-

H

a a kinyíló ajtó útjába kerül akadály, az
ajtó megáll, majd bezáródik.
-

H

a az ajtó mozgása közben kétszer is
akadályt észlel a rendszer, az ajtó nem
zárul be elektromosan. Ez alaphelyzetbe
állítja az ajtót.
Erős emelkedőn a biztonsági rendszer
lelassítja az ajtó mozgását. A műveletsor elvégzését követően az ajtók
elektromos működtetése ismét biztosított.
Ha a probléma a műveletsor elvégzését
követően is fennáll, forduljon a CITROËN
hálózathoz vagy egy szakszer vizhez.Minden esetben várjon néhány másodpercet az
ajtó működtetése (nyitás vagy zárás) előtt.
Biztonsági okokból kézzel csukja be az ajtót.
Ezután végezze el az ajtó újrainicializálását.
Ny

73
Ta n k s a p k a
Ha a gépjárművén van, ne nyissa ki a
bal oldali tolóajtót, ha a tanksapka nyitva
van, különben véletlenül megsérülhet a
tanksapka és a tolóajtó, és megsebesülhet
a töltést végző személy.
Ha a tanksapka nyitva van, és kinyitja
a bal oldali ajtót, egy mechanizmus
megakadályozza a kinyílást.
Az ajtó azonban félig kinyitható.
Mechanikus ajtó esetében zárja vissza a
tanksapkát, hogy újra használhassa az
ajtót.
Elektromos ajtó esetében a helyes
használathoz zárja vissza a tanksapkát,
és nyomja meg a nyitógombot.
Erős emelkedőn
Az ajtó(k) elektromos nyitása és zárása
legfeljebb 20%-os emelkedőn lehetséges.
Ha a gépjármű emelkedőn, orral felfelé áll,
óvatosan nyissa az ajtót, mivel mozgása a talaj
dőlésszöge miatt a megszokottnál gyorsabb
lehet.
Erős emelkedőn a megfelelő záródás
érdekében kezével kísérje az oldalsó tolóajtó
mozgását.Ha a gépjármű lejtőn, orral lefelé áll,
előfordulhat, hogy az ajtó nem képes nyitott
helyzetben megmaradni, akadozva csukódik,
és sérülést okozhat.
Erős lejtőn az ajtó saját súlyától is
mozgásba lendülhet, és akadozva nyílhat
vagy csukódhat.
Az elektromos kapcsolókkal végrehajtani
kívánt műveletekhez nem áll
rendelkezésre elég idő.
Az akadályérzékelő rendszer
működésbe lépéséhez nem áll
rendelkezésre elég idő.
Ügyeljen arra, hogy a gépjármű erős
lejtőn, nyitott ajtóval (ajtókkal) soha
ne maradjon felügyelet nélkül. A fenti
biztonsági ajánlás be nem tartása esetén
a testrészek vagy tárgyak beszorulása,
becsípődése sérülésekhez, illetve anyagi
károkhoz vezethet.
2
Ny

74
Szabad kezes oldalsó
tolóajtó(k)
Az ajtók zárását követő automatikus
reteszelést a gépjármű konfigurációs
menüjében lehet beprogramozni.A lábmozdulat előtt győződjön meg róla,
hogy stabilan áll, nehogy elveszítse az
egyensúlyát (vizes, havas, jeges, sáros
stb. felületen állva).
A kipufogócsőre is ügyeljen, nehogy
megégesse a lábát.
F
T
egye a lábát a hátsó lökhárító sarka
alá, majd végezzen normál sebességű,
oldalirányú söprő mozdulatot a lábával.
A jeladó érzékeli a láb mozgását, és parancsot
ad a tolóajtó nyitására vagy zárására. A mozdulatot ne szakítsa meg, és ne
ismételje meg többször egymás után.
Ha az ajtó nem nyílik ki, kb. 2
másodperc
múlva próbálkozzon újra.
Ne tartsa a levegőben a lábát.
Felnyitás
Ha a gépjármű konfigurációs menüjében a
„ Nyitás teli kézzel ” funkció be van kapcsolva.
F

H
a a távirányítóval az A felismerési
zónában tartózkodik, húzza el a lábát a
hátsó lökhárító alatt a kinyitni kívánt ajtó
oldalán.
A rendszer lehetővé teszi, hogy a vezető a
távirányítót magánál tartva egy lábmozdulattal
ki tudja reteszelni és nyitni, ill. be tudja zárni és
reteszelni az oldalsó tolóajtókat.
A távirányítót a jármű hátsó részénél kell
elhelyezni, a gépjárműtől legalább 30

cm-re, de
legfeljebb 2

méterre.
Ny

75
A művelet nyugtázását az irányjelzők
néhány másodpercig tartó villogása és
hangjelzés jelzi.
Ha a lábmozdulatra az ajtó mozgása
közben kerül sor, az ajtó irányt vált.
Az elektromos működtetésű visszapillantó
tükrök (ha vannak a gépjárművön) az ajtók
kireteszelésekor kihajlanak.A fülke és a raktér elkülönítése ki
van kapcsolva.
Ha a gépjármű zárjai reteszelve vannak, az ajtó
nyitása előtt kireteszelődnek.
Zárás
F Ha a távirányítóval az A felismerési zónában tartózkodik, húzza el a lábát a
hátsó lökhárító alatt a bezárni kívánt ajtó
oldalán.
Ha a gépjármű konfigurációs menüjében ki van
választva a „ Hozzáférés kéz nélkül automata
reteszelés ” beállítás, az ajtó zárását követően
a gépjármű automatikusan reteszelődik.
A művelet nyugtázását az irányjelzők
néhány másodpercig tartó villogása és
hangjelzés jelzi.
Ha a lábmozdulatra az ajtó mozgása
közben kerül sor, az ajtó irányt vált.
Az elektromos működtetésű visszapillantó
tükrök (ha vannak a gépjárművön) a
gépjármű reteszelésekor behajlanak.
A fülke és a raktér elkülönítése be
van kapcsolva.
Ha a gépjármű zárjai reteszelve vannak, az ajtó
nyitása előtt a raktér kireteszelődik. A kulcs, a távvezérlő vagy a Kulcs
nélküli nyitás és indítás használatáról
bővebben lásd a megfelelő részt,
különös tekintettel a teljes vagy szelektív
kireteszelésre.
Ha a gépjármű zárjai reteszelve vannak, az ajtó
nyitása előtt kireteszelődnek.
Ha a gépjármű konfigurációs menüjében a
„ Nyitás teli kézzel ” funkció be van kapcsolva.
2
Ny

76
Kikapcsolás
A szabad kezes funkció alapértelmezésben
a k tív.
A gépjármű konfigurációs menüjében
kapcsolhatja ki.
Automatikus reteszelés
A tolóajtó szabad kezes zárásakor a gépjármű
reteszelődik.
Az automatikus reteszelést a gépjármű
konfigurációs menüjében kapcsolhatja ki.Ha gépjárművében nincs riasztó,
a reteszelést az irányjelzők kb. két
másodpercig tartó felgyulladása jelzi.
Gépjárműtől függően ezzel egy időben a
külső visszapillantó tükrök is behajlanak.
Audiorendszerrel Az érintőképernyőn
Ha az ajtózárást követően automatikus
reteszelést szeretne, kapcsolja be vagy ki a
„
Hozzáférés kéz nélkül automata reteszelés ”
funkciót.
Működési rendellenesség
A rendszer meghibásodására a funkció
használata közben háromszor megismételt
hangjelzés figyelmeztet.
Forduljon a CITROËN hálózathoz vagy egy
szakszer vizhez a rendszer ellenőrzése
érdekében. Ha a „
Hozzáférés kéz nélkül automata
reteszelés ” opció van kiválasztva a jármű
menüjében, az ajtók zárását követően
ellenőrizze, hogy a gépjármű zár va van.
A zárás nem következik be az alábbi
esetekben:
-
a g
yújtást ráadta,
-
e
gy ajtó vagy a csomagtér fedél nyitva
maradt,
-
h
a a „Kulcs nélküli nyitás és indítás”
elektronikus kulcsa a gépjárműben
van.
Ha a számos lábmozdulatnak nincs
eredménye, várjon pár másodpercet
mielőtt újrakezdi.
A rendszer heves esőzés vagy hó
felgyülemlése esetén magától kikapcsol.
Ha a funkció nem működik, ellenőrizze,
hogy a távirányító nincs-e kitéve
elektromágneses szennyezést okozó
forrásnak (okostelefon stb.).
A működést a lábprotézisek
befolyásolhatják.
A rendszer működését a felszerelt
vonóhorog is megzavarhatja.
A „ Personalisation-configuration ”
menüben kapcsolja be vagy ki a
„ Hands-Free Tailgate Access ”
pontot. A „
Vezetési világítás/Gépjármű ”
menüben kapcsolja be vagy ki a
„ Nyitás teli kézzel ” pontot.
Ny

77
Az oldalsó ajtó az alábbi esetekben
kiszámíthatatlanul kinyílhat:
-
h
a gépjárműve vonóhoroggal van
felszerelve,
-

h
a gépjárművére utánfutót kapcsol
vagy az utánfutót eltávolítja,
-

h
a gépjárművére kerékpártartót szerel
fel vagy le,
-
ha

a kerékpártartóra kerékpárokat
helyez vagy eltávolítja őket,
-

h
a a gépjármű mögött valamit a földre
helyez vagy felemel,
-

h
a a lökhárítóhoz állat közelít,
-

h
a autómosást végez,
-

h
a a gépjárművön karbantartási
műveletet hajtanak végre,
-

h
a kereket cserél. Ügyeljen rá, hogy semmi ne akadályozza
az ajtók megfelelő nyitódását vagy
záródását.
Az ajtók mozgatása közben fordítson
fokozott figyelmet a gépjárműben
tartózkodó gyermekekre.
A nem kívánt problémák
elkerülése érdekében vigye az
elektronikus kulcsot az érzékelési
zónán kívülre, vagy kapcsolja ki a
funkciót a gépjármű konfigurációs
menüjében.
A nem kívánt problémák
elkerülése érdekében vigye
az elektronikus kulcsot az
érzékelési zónán kívülre (a
csomagtartó belső oldalától
is messzire), vagy kapcsolja
ki a funkciót a gépjármű
konfigurációs menüjében.
Hátsó szárnyasajtó
A hátsó szárnyasajtó szimmetrikus kialakítású.
A bal oldali ajtószárny zárral van felszerelve.
Kívülről
F Miután – felszereltségtől függően – a kulcs,
a távvezérlő vagy a szabad kezes nyitó- és
indítórendszer segítségével kireteszelte a
gépjárművet, húzza meg az ajtó kilincsét.
A kulccsal, a távvezérlővel vagy
a Kulcs nélküli nyitás és indítás
rendszerrel történő kireteszelésről
bővebben lásd a megfelelő részt.
2
Ny

78

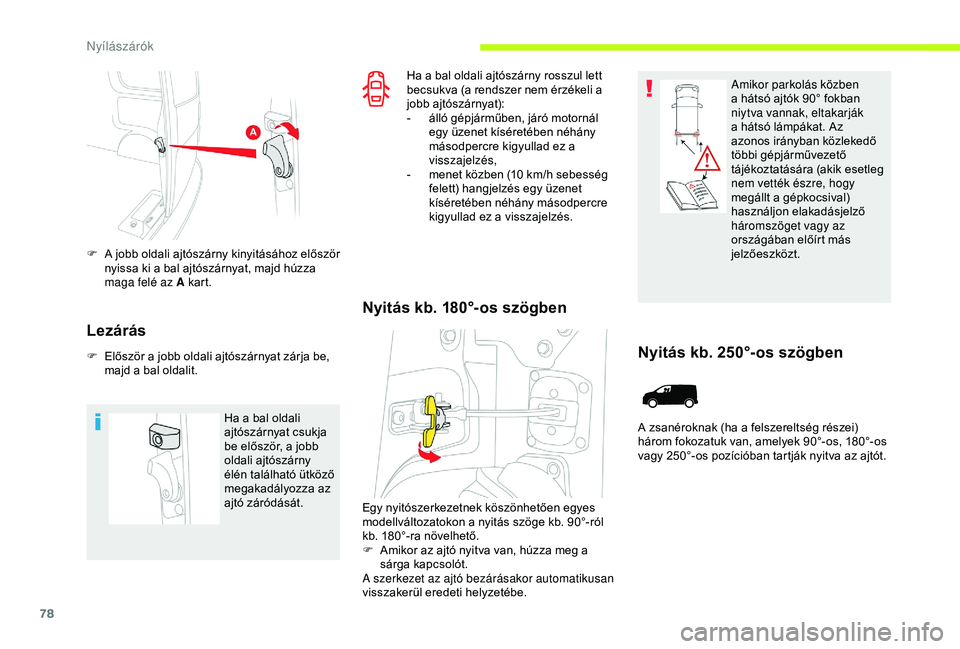

F A jobb oldali ajtószárny kinyitásához először nyissa ki a bal ajtószárnyat, majd húzza
maga felé az A kart.
Lezárás
F Először a jobb oldali ajtószárnyat zárja be, majd a bal oldalit.
Ha a bal oldali
ajtószárnyat csukja
be először, a jobb
oldali ajtószárny
élén található ütköző
megakadályozza az
ajtó záródását. Ha a bal oldali ajtószárny rosszul lett
becsukva (a rendszer nem érzékeli a
jobb ajtószárnyat):
-

á
lló gépjárműben, járó motornál
egy üzenet kíséretében néhány
másodpercre kigyullad ez a
visszajelzés,
-
m
enet közben (10 km/h sebesség
felett) hangjelzés egy üzenet
kíséretében néhány másodpercre
kigyullad ez a visszajelzés.
Nyitás kb. 180°-os szögben
Egy nyitószerkezetnek köszönhetően egyes
modellváltozatokon a nyitás szöge kb. 90°-ról
kb. 180°-ra növelhető.
F

A
mikor az ajtó nyitva van, húzza meg a
sárga kapcsolót.
A szerkezet az ajtó bezárásakor automatikusan
visszakerül eredeti helyzetébe. Amikor parkolás közben
a hátsó ajtók 90° fokban
niytva vannak, eltakarják
a hátsó lámpákat. Az
azonos irányban közlekedő
többi gépjárművezető
tájékoztatására (akik esetleg
nem vették észre, hogy
megállt a gépkocsival)
használjon elakadásjelző
háromszöget vagy az
országában előírt más
jelzőeszközt.
Nyitás kb. 250°-os szögben
A zsanéroknak (ha a felszereltség részei)
három fokozatuk van, amelyek 90°-os, 180°-os
vagy 250°-os pozícióban tartják nyitva az ajtót.
Ny
