79
C4-cactus_de_Chap04_Eclairage-et-visibilite_ed01-2016

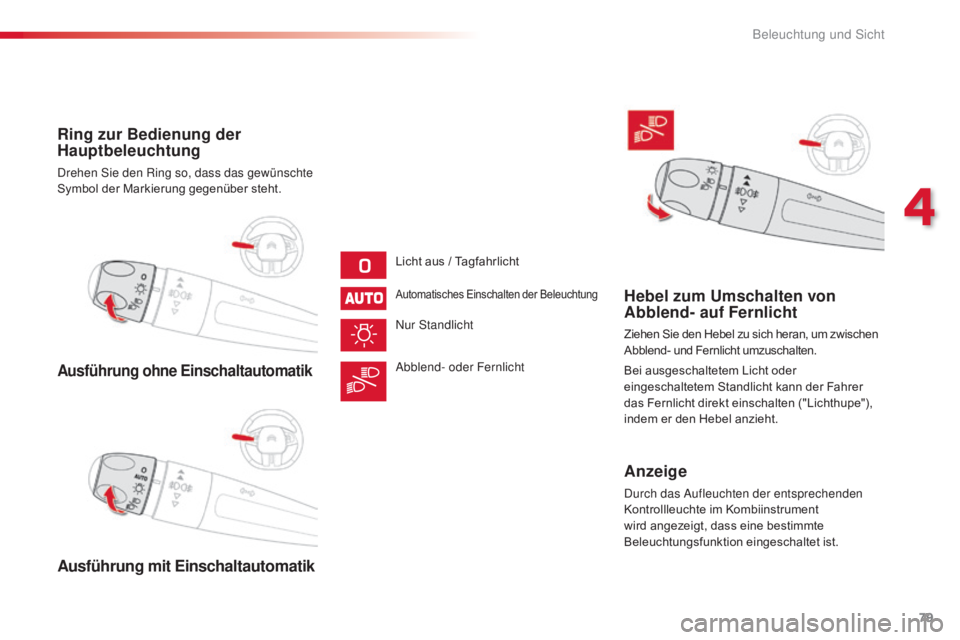

Ausführung ohne Einschaltautomatik
Ausführung mit Einschaltautomatik Ring zur Bedienung der
Hauptbeleuchtung
Drehen Sie den Ring so, dass das gewünschte
Symbol der Markierung gegenüber steht.Licht aus / Tagfahrlicht
Automatisches Einschalten der Beleuchtung
Nur Standlicht
Abblend- oder Fernlicht
Hebel zum Umschalten von
Abblend- auf Fernlicht
Ziehen Sie den Hebel zu sich heran, um zwischen
Abblend- und Fernlicht umzuschalten.
Bei ausgeschaltetem Licht oder
eingeschaltetem Standlicht kann der Fahrer
das Fernlicht direkt einschalten ("Lichthupe"),
indem er den Hebel anzieht.
Anzeige
Durch das Aufleuchten der entsprechenden
Kontrollleuchte im Kombiinstrument
wird angezeigt, dass eine bestimmte
Beleuchtungsfunktion eingeschaltet ist.
4
Beleuchtung und Sicht

80
C4-cactus_de_Chap04_Eclairage-et-visibilite_ed01-2016
Ring zum Einschalten der Nebelleuchten
Sie funktionieren zusammen mit Abblend- und Fernlicht.
Nebelscheinwerfer und
Nebelschlussleuchte
Beim automatischen Ausschalten der
Beleuchtung (Modell mit Einschaltautomatik)
oder beim manuellen Ausschalten des
Abblendlichts, bleiben Nebelleuchten und
Standlicht eingeschaltet.
F
Dre
hen Sie den Ring nach hinten, um
die Nebelleuchten auszuschalten. Das
Standlicht schaltet sich dann ebenfalls aus.
Nur Nebelschlussleuchte
F Zum Einschalten drehen Sie den den Ring
na ch vorne.
Beim automatischen Ausschalten der
Beleuchtung (Modell mit Einschaltautomatik)
bleiben Nebelschlussleuchte und Abblendlicht
eingeschaltet.
F
Zum A

usschalten drehen Sie den Ring
nach hinten. Drehen Sie den Ring:
F ein
mal nach vorne, um die
Nebelscheinwerfer einzuschalten,
F
ein z

weites Mal nach vorne, um die
Nebelschlussleuchte einzuschalten,
F
ein

mal nach hinten, um die
Nebelschlussleuchte auszuschalten,
F
ein z

weites Mal nach hinten, um die
Nebelscheinwerfer auszuschalten.
Beleuchtung und Sicht

81
C4-cactus_de_Chap04_Eclairage-et-visibilite_ed01-2016
Bei klarem Wetter oder Regen dür fen
Nebelscheinwerfer und -schlussleuchte
weder tagsüber noch bei Nacht
eingeschaltet werden. Unter diesen
Umständen können andere Fahrer
durch den starken Lichtstrahl geblendet
werden. Sie dür fen nur bei Nebel oder
Schneefall benutzt werden.
Bei diesen Witterungsverhältnissen
müssen Abblendlicht und
Nebelleuchten von Hand eingeschaltet
werden, da der Helligkeitssensor die
Lichtintensität gegebenenfalls als
ausreichend registriert.
Vergessen Sie nicht, Nebelscheinwerfer
und Nebelschlussleuchte
auszuschalten, sobald sie nicht mehr
benötigt werden.Ausschalten der
Beleuchtung beim
Ausschalten der Zündung
Beim Ausschalten der Zündung schalten
sich alle Lichter automatisch aus, mit
Ausnahme des Abblendlichtes bei aktivierter
automatischer Nachleuchtfunktion.
Einschalten der
Beleuchtung nach dem
Ausschalten der Zündung
Um den Lichtschalter zu reaktivieren, drehen
Sie den Ring in die Position "0" - Leuchten
ausgeschaltet, dann in die Position Ihrer Wahl.
Beim Öffnen der Fahrertür weist ein
vorübergehendes akustisches Signal
darauf hin, dass die Beleuchtung noch
eingeschaltet
ist

.
Mit Ausnahme des Standlichtes schaltet
sich die Beleuchtung nach maximal dreißig
Minuten automatisch aus, um ein Entladen der
Batterie zu vermeiden.
Fahrtrichtungsanzeiger
(Blinker)
F Links: drücken Sie den Beleuchtungshebel bis
üb er den Widerstand hinaus nach unten.
F
Rec

hts: drücken Sie den Beleuchtungshebel
bis über den Widerstand hinaus nach oben.
Dreimaliges Blinken
F Drücken Sie den Hebel leicht nach oben
bz w. nach unten; die Blinkleuchten blinken
3
Ma

l.
4
Beleuchtung und Sicht

82
C4-cactus_de_Chap04_Eclairage-et-visibilite_ed01-2016
Einschaltautomatik der
Scheinwerfer
Aktivieren
F Drehen Sie den Ring auf "AUTO". Das
Aktivieren der Funktion wird durch die
Anzeige einer Meldung bestätigt.
Mit Hilfe eines Helligkeitssensors schalten
sich bei schwachem Außenlicht die
Kennzeichenbeleuchtung, das Standlicht und
das Abblendlicht automatisch ohne Zutun
des Fahrers ein. Sie können sich ebenfalls im
Falle von Regenerkennung gleichzeitig mit
den vorderen Scheibenwischern automatisch
einschalten.
Sie schalten sich aus, sobald es wieder hell
genug ist oder nachdem die Scheibenwischer
ausgeschaltet worden sind.
Deaktivieren
F Drehen Sie den Ring in eine andere
Po sition. Das Deaktivieren der Funktion
wird durch die Anzeige einer Meldung
bestätigt.
Funktionsstörung
Bei einem Defekt des Helligkeitssensors
schaltet sich die Beleuchtung
ein. Gleichzeitig leuchtet diese
Bei Nebel oder Schnee erkennt
der Helligkeitssensor die Helligkeit
möglicherweise als hinreichend, sodass
sich die Beleuchtung nicht automatisch
einschaltet.
Der mit dem Regensensor gekoppelte
Helligkeitssensor in der Mitte der
Windschutzscheibe hinter dem
Innenspiegel dar f nicht verdeckt werden.
Die damit verbundenen Funktionen
würden andernfalls nicht mehr geschaltet.
Wenden Sie sich an das CITROËN-Händlernetz
oder eine qualifizierte Fachwerkstatt.
Kontrollleuchte im Kombiinstrument auf, in Verbindung
mit einem akustischen Signal und/oder einer Meldung.
Beleuchtung und Sicht

83
C4-cactus_de_Chap04_Eclairage-et-visibilite_ed01-2016
Parkleuchten
Seitliche Kennzeichnung, die durch das
Einschalten des Standlichtes nur auf der
Straßenseite erfolgt.
F
Je na
ch Version, betätigen Sie innerhalb
einer Minute nach Ausschalten der
Zündung den Lichtschalterhebel
(Blinkerbetätigung) je nach Straßenseite
nach oben oder unten (z.B. beim Parken
auf der rechten Seite, nach unten drücken,
die Parkleuchten schalten sich links ein).
Dieser Vorgang wird durch ein akustisches
Signal und das Aufleuchten der Kontrollleuchte
des entsprechenden Blinkers im
Kombiinstrument angezeigt.
Zum Ausschalten der Parkleuchten stellen
Sie den Lichtschalter wieder auf die mittlere
Position.
Tagfahrlicht / Standlicht
(LED)
Die Leuchtdioden (LED) schalten sich
automatisch nach dem Starten des Motors ein.
Bei bestimmten Witterungsbedingungen
(niedrige Temperatur, Feuchtigkeit) ist
es normal, wenn die Streuscheiben der
Scheinwerfer und der Heckleuchten von
innen beschlagen; die niedergeschlagene
Feuchtigkeit verschwindet ein paar Minuten
nach dem Einschalten der Beleuchtung. Sie gewährleisten die Funktionen:
- Tag
fahrlicht (Lichtschalter auf Position "0"
oder " AUTO " bei ausreichender Helligkeit).
-
Sta

ndlicht (Lichtschalter auf Position
" AUTO " bei unzureichender Helligkeit oder
"Standlicht allein" oder "Abblend- oder
Fernlicht").
Beim Tagfahrlicht ist die Lichtstärke der
Leuchtdioden sehr hell.
4
Beleuchtung und Sicht

84
C4-cactus_de_Chap04_Eclairage-et-visibilite_ed01-2016
Einschalten
F Betätigen Sie nach dem Ausschalten der Zündung
einmal die Lichthupe mit dem Lichtschalter.
F Durch erneute Betätigung der Lichthupe
wird die Funktion ausgeschaltet.
Ausschalten
Die manuell eingeschaltete Beleuchtung schaltet sich
innerhalb einer bestimmten Zeit automatisch aus.
Das kurze Nachleuchten des Abblendlichts
nach dem Ausschalten der Zündung dient
dazu, dem Fahrer bei geringer Helligkeit das
Aussteigen zu erleichtern.
Nachleuchtfunktion
Automatisch
Wenn die Funktion automatisches Einschalten
der Beleuchtung bei geringer Helligkeit aktiviert
ist, wird das Abblendlicht automatisch beim
Ausschalten der Zündung eingeschaltet.
Die Aktivierung oder Deaktivierung sowie die
Dauer der Nachleuchtfunktion sind über den
Touchscreen parametrierbar. F
Wäh

len Sie das Menü
" Fahrunterstützung " aus, dann
" Parametrierung Fahrzeug ".
Manuell
Leuchtweitenverstellung
der Scheinwerfer
Um andere Verkehrsteilnehmer nicht zu
behindern, müssen die Scheinwer fer je nach
Fahrzeugbeladung in der Höhe eingestellt werden.
Die Ausgangsstellung ist "0" .
0.
nur

Fahrer
ode

r Fahrer + Beifahrer
-.
Fah

rer + Beifahrer + Insassen hinten
1.
Fah

rer + Beifahrer + Insassen hinten + Last
im Kofferraum
-.
Fah

rer + Beifahrer + Insassen hinten + Last
im Kofferraum
2.
nur F

ahrer + maximale Beladung des
Kofferraumes
Diese Position reicht aus, um ein Blenden zu
vermeiden.
Bei den höheren Positionen besteht die Gefahr,
dass das Beleuchtungsfeld der Scheinwerfer
eingegrenzt wird.
Beleuchtung und Sicht

85
C4-cactus_de_Chap04_Eclairage-et-visibilite_ed01-2016

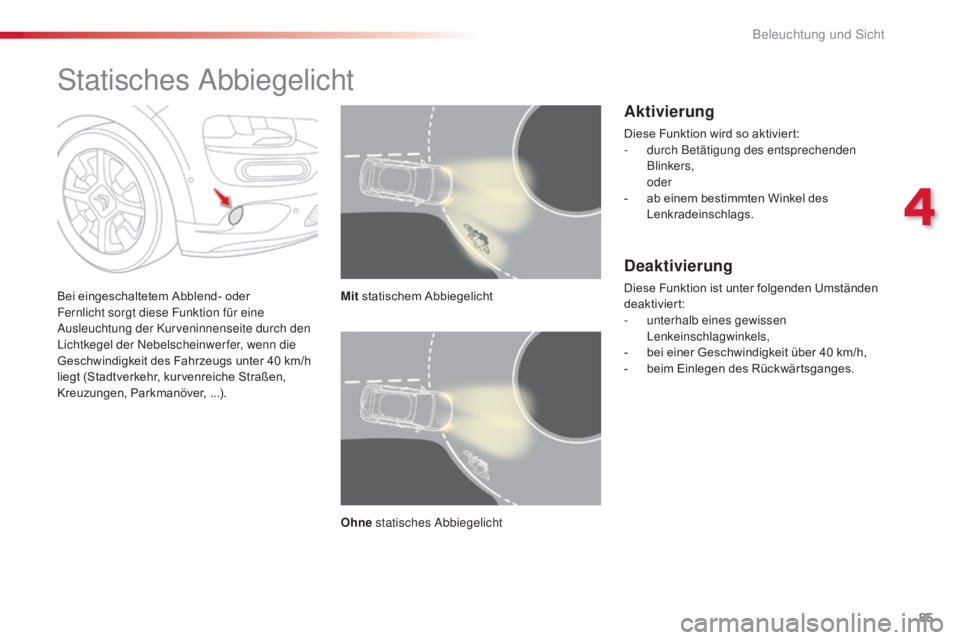

Statisches Abbiegelicht
Bei eingeschaltetem Abblend- oder
Fernlicht sorgt diese Funktion für eine
Ausleuchtung der Kurveninnenseite durch den
Lichtkegel der Nebelscheinwerfer, wenn die
Geschwindigkeit des Fahrzeugs unter 40
km
/h
liegt (Stadtverkehr, kurvenreiche Straßen,
Kreuzungen, Parkmanöver,
..

.).Mit
statischem Abbiegelicht
Ohne statisches Abbiegelicht
Aktivierung
Diese Funktion wird so aktiviert:
- dur
ch Betätigung des entsprechenden
Blinkers,
ode

r
-
ab ei

nem bestimmten Winkel des
Lenkradeinschlags.
Deaktivierung
Diese Funktion ist unter folgenden Umständen
deaktiviert:
-
unt

erhalb eines gewissen
Lenkeinschlagwinkels,
-
bei e

iner Geschwindigkeit über 40
km
/h,
-
bei

m Einlegen des Rückwärtsganges.
4
Beleuchtung und Sicht

86
C4-cactus_de_Chap04_Eclairage-et-visibilite_ed01-2016
Scheibenwischerschalter
Manuelle Bedienung
Die Scheibenwischer werden vom Fahrer direkt
betätigt.
Ausführung mit Wischautomatik Ausführung mit manueller
WischschaltungFrontscheibenwischer
Wahlbetätigung der Wischgeschwindigkeit:
Anheben oder Absenken der Betätigung auf die
gewünschte Position.
Schnelles Wischen (starker
Niederschlag)
Normales Wischen (mäßiger Regen)
Intervallschaltung (proportional zur
Fahrzeuggeschwindigkeit)
Aus
"Kurzwischen" (nach unten drücken
oder Betätigung kurz anziehen, dann
loslassen)
oder Wischautomatik (kurz nach
unten drücken und dann wieder
loslassen) oder Kurzwischen
(ziehen Sie die Betätigung kurz
zu sich heran).
Schalten Sie die Scheibenwischer nicht
bei trockener Frontscheibe ein. Bei extrem
kalter oder warmer Witterung, überprüfen
Sie vor Einschalten der Scheibenwischer,
dass die Scheibenwischerblätter nicht auf
der Frontscheibe kleben.
Um eine ordnungsgemäße Funktion der
Scheibenwischer zu gewährleisten, entfernen
Sie bei winterlichen Bedingungen Schnee,
Eis oder Raureif von der Frontscheibe, den
Scheibenwischerarmen und -blättern sowie
von der Frontscheibendichtung.
Beleuchtung und Sicht
