2018 CITROEN C4 CACTUS Betriebsanleitungen (in German)

143
C4-cactus_de_Chap06_conduite_ed01-2016
Einparkhilfe vorne
Durch die Klangwiedergabe über den jeweiligen Lautsprecher
(vorne oder hinten) kann der Fahrer feststellen, ob sich das
Hindernis vor oder hinter dem Fahrzeug befindet.Die Funktion wird im Anhängerbetrieb oder
bei der Montage eines Fahrradträgers
auf der Anhängevorrichtung automatisch
deaktiviert (bei Fahrzeugen mit
nach Herstellervorgaben montierter
Anhängevorrichtung).Vergewissern Sie sich bei ungünstigen
Witterungsbedingungen bzw. in den
Wintermonaten, dass die Sensoren nicht
verschmutzt, vereist oder mit Schnee
bedeckt sind. Wenn beim Einlegen des
Rückwärtsgangs ein akustisches Signal (langer
Piepton) ertönt, deutet dies darauf hin, dass die
Sensoren möglicherweise verschmutzt sind.
Bestimmte Schallquellen (Motorrad, Lkw,
Presslufthammer, ...) können die akustischen
Signale der Einparkhilfe auslösen.
Zusätzlich zur Einparkhilfe hinten wird die
Einparkhilfe vorne aktiviert, sobald bei einer
Geschwindigkeit bis 10 km/h ein Hindernis vor
dem Fahrzeug er fasst wird.
Die Einparkhilfe vorne wird deaktiviert, wenn
das Fahrzeug mit eingelegtem Vor wärtsgang
länger als drei Sekunden hält, wenn kein
Hindernis mehr er fasst wird bzw., wenn eine
Geschwindigkeit von 10 km/h überschritten
wird.
Funktionsstörung
Bei einer Funktionsstörung des Systems,
wechselt das Tastensymbol in den
Warnmodus, sobald der Rückwärtsgang
eingelegt wird und die Kontrollleuchte
blinkt einige Sekunden lang und leuchtet
dann ununterbrochen auf.
Eine Meldung erscheint in Verbindung mit einem
akustischen Signal (kurzer Piepton).
Wenden Sie sich an das CITROËN-Händlernetz
oder eine qualifizierte Fachwerkstatt.
F
Wäh

len Sie " Einparkhilfe " im
Menü " Fahrunterstützung " aus.
Die Kontrollleuchte der Taste
leuchtet auf.
Hochdruckreinigung
Halten Sie beim Waschen Ihres Fahrzeugs die
Spritzdüse mindestens 30 cm von den Sensoren entfernt.
Durch erneutes Betätigen dieser Taste wird die
Einparkhilfe wieder aktiviert. Die Kontrollleuchte erlischt.
Die Deaktivierung der Einparkhilfe ist über den
Touchscreen einstellbar.Während eines Messvorgangs des Park
Assist-Systems wird die Einparkhilfe
deaktiviert.
Für weitere Informationen zum Thema
"Park Assist", siehe entsprechenden
Abschnitt.
Deaktivierung/Aktivierung
der Einparkhilfe vorne und
hinten
6
Fahrbetrieb

144
C4-cactus_de_Chap06_conduite_ed01-2016
Rückfahrkamera
Bei Öffnen der Heckklappe
verschwindet die Anzeige.
Bei Einlegen des Rückwärtsgangs wird die
Rückfahrkamera automatisch aktiviert.
Das Bild erscheint auf dem Touchscreen.
Die blauen Striche zeigen die allgemeine
Fahrzeugrichtung an (der Abstand
entspricht der Breite Ihres Fahrzeugs ohne
Außenspiegel).
Der rote Strich zeigt die Entfernung bis
ungefähr 30 cm hinter der Grenze des hinteren
Stoßfängers Ihres Fahrzeugs an.
Die grünen Striche zeigen die Entfernungen bis
ungefähr 1 und 2 Meter hinter der Grenze des
hinteren Stoßfängers Ihres Fahrzeugs an.
Die türkisblauen Bögen stellen den maximalen
Einschlagwinkel dar.
Reinigen Sie die Rückfahrkamera regelmäßig
mit einem weichen, nicht feuchten, Tuch.
Die Rückfahrkamera kann keinesfalls
die Aufmerksamkeit des Fahrers
ersetzen. Es ist normal festzustellen, dass ein Teil
des Kennzeichens unten im Bildschirm
erscheint.
Die Funktion der Rückfahrkamera kann
durch die Einparkhilfe ergänzt werden.
Hochdruckreinigung
Beim Waschen Ihres Fahrzeugs, die
Waschpistole mindestens 30 cm von
der Optik der Kamera entfernt halten.
Fahrbetrieb

145
C4-cactus_de_Chap06_conduite_ed01-2016
Park Assist Parklückendetektor
Dieses System ist eine aktive Einparkhilfe, die Parkraum erkennt und dann das Lenksystem so steuert, um in dieser Lücke einzuparken.
Es steuert die Lenkung, während der Fahrer Gas, Bremse, Gangschaltung und Kupplung (bei Schaltgetrieben) betätigt. Um sicher einparken zu
können, übermittelt das System, während der Ein-und Ausparkphasen visuelle und akustische Informationen an den Fahrer. Es können mehrere
Vor wärts- und Rückwärtsmanöver notwendig sein.Das Park Assist-System kann keinesfalls
die Wachsamkeit des Fahrers ersetzen.
Der Fahrer muss weiterhin sein Fahrzeug
beherrschen und sich vergewissern, dass
der Parkraum während der Manöver frei
bleibt.
In bestimmten Fällen kann es vorkommen,
dass die Sensoren kleine Hindernisse im
toten Winkel nicht erkennen können. Die Verwendung einer anderen
Reifengröße (Übergröße,
Winterreifen
us

w.) kann die korrekte
Funktionsweise der Einparkhilfe
beeinträchtigen.
Während der Manöverphasen führt
das Lenkrad schnelle Drehungen aus:
halten Sie das Lenkrad nicht fest, legen
Sie Ihre Hände nicht in die Speichen
des Lenkrads und achten Sie auf weite
Kleidungsstücke, Schals, Handtaschen...
Es besteht Verletzungsgefahr. Zum Einparken erkennt das System keine
Parkplätze, deren Größe deutlich kleiner
oder größer als die des Fahrzeugs ist.
Die Funktion "Einparkhilfe" wird
automatisch während der Manöver
aktiviert, es kann also sein, dass eine
Kontrollleuchte in Verbindung mit einem
akustischen Signal aufleuchtet, was keine
Auswirkung auf den Parkvorgang hat.
Die Wahl des Manövertyps (Ein- und
Ausparken von Parklücken) verhindert
den Übergang in den Modus STOP des
STOP & START-Systems.
Im Modus STOP startet diese
Aktivierung den Motor neu.
Der Fahrer kann jederzeit wieder die Kontrolle der Lenkung übernehmen, indem er das Lenkrad ergreift.
Das System bietet Hilfe bei den Ein- und
Ausparkmanövern von Parklücken.
6
Fahrbetrieb

146
C4-cactus_de_Chap06_conduite_ed01-2016
Einparken
F Wenn Sie einen verfügbaren Bereich entdeckt
haben, begrenzen Sie die Geschwindigkeit
des Fahrzeugs auf maximal 20 km/h.
F
Pos

itionieren Sie das Fahrzeug vor diesen
Bereich. Um das System Park Assist zu aktivieren:
ODER
Eine Meldung erscheint auf dem Bildschirm.
F
Wäh

len Sie das Einparkmanöver aus.
Die

Kontrollleuchte leuchtet
ununterbrochen auf. F
Akt

ivieren Sie den Fahrtrichtungsanzeiger
auf der gewünschten Einparkseite.
F
Fah

ren Sie mit einer Geschwindigkeit von
weniger als 20 km/h entlang des freien
Platzes, um ihn zu vermessen und bleiben
Sie dabei zwischen 0,5 und 1,5 Meter
von der Reihe der parkenden Fahrzeuge
entfernt.
Wenn die Messung beendet und der Platz
ausreichend groß ist, zeigt eine Meldung Ihnen
an, dass das Einparken möglich ist.
F
Wäh

len Sie "Park Assist " im
Menü " Fahrunterstützung " auf
dem Touchscreen aus.
F
Drü

cken Sie auf diese Bestätigung.
Die Kontrollleuchte der Betätigung bleibt
erloschen.
Fahrbetrieb

147
C4-cactus_de_Chap06_conduite_ed01-2016

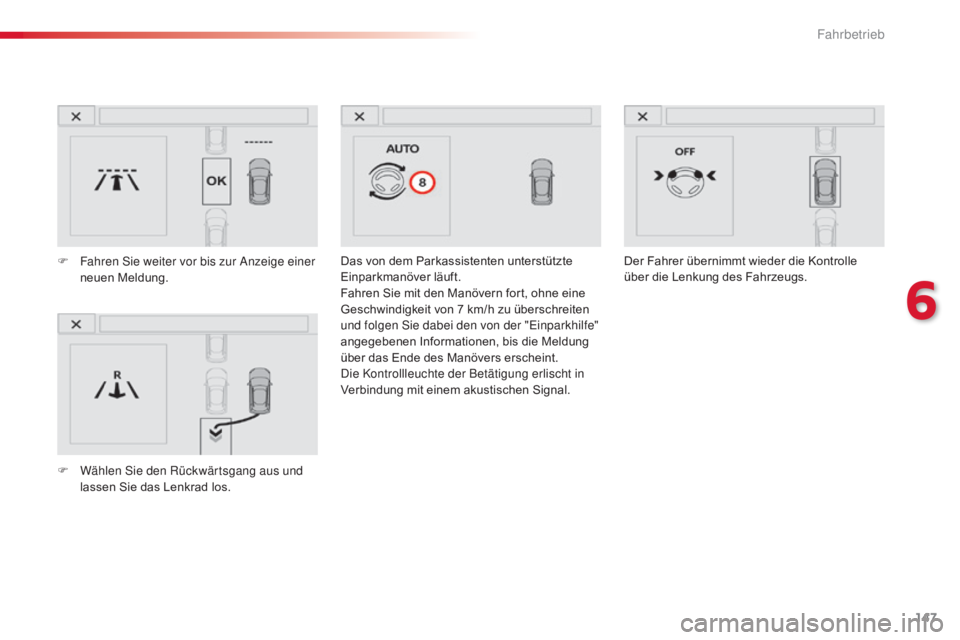

Das von dem Parkassistenten unterstützte
Einparkmanöver läuft.
Fahren Sie mit den Manövern fort, ohne eine
Geschwindigkeit von 7 km/h zu überschreiten
und folgen Sie dabei den von der "Einparkhilfe"
angegebenen Informationen, bis die Meldung
über das Ende des Manövers erscheint.
Die Kontrollleuchte der Betätigung erlischt in
Verbindung mit einem akustischen Signal.
F Fah
ren Sie weiter vor bis zur Anzeige einer
neuen Meldung.
F
Wäh

len Sie den Rückwärtsgang aus und
lassen Sie das Lenkrad los. Der Fahrer übernimmt wieder die Kontrolle
über die Lenkung des Fahrzeugs.
6
Fahrbetrieb

148
C4-cactus_de_Chap06_conduite_ed01-2016
Ausparken
Bei stehendem Fahrzeug, um das Park Assist-
System zu aktivieren: F
Wen
n Sie aus einer Parklücke ausparken
möchten, schalten Sie den Motor ein.
Das von dem Parkassistenten unterstützte Ausparkmanöver
läuft.
Fahren Sie mit den Manövern fort, ohne eine Geschwindigkeit
von 5
km/

h zu überschreiten und folgen Sie dabei den von der
"Einparkhilfe" angegebenen Informationen, bis die Meldung
über das Ende des Manövers erscheint.
Das Manöver ist beendet, wenn die Vorderachse des
Fahrzeugs die Parklücke verlassen hat.
Die Kontrollleuchte der Betätigung erlischt in Verbindung mit
einem akustischen Signal.
Der Fahrer übernimmt wieder die Kontrolle
über die Lenkung des Fahrzeugs.
ODER
Eine Meldung erscheint auf dem Bildschirm. F
Wäh

len Sie das Ausparkmanöver aus.
Die K

ontrollleuchte der Betätigung leuchtet
ununterbrochen auf.
F
Akt

ivieren Sie den Fahrtrichtungsanzeiger
auf der gewünschten Ausparkseite.
Der F

ahrtrichtungsanzeiger blinkt im
Kombiinstrument während des gesamten
Manövers, unabhängig von der Position
des Rädchens.
F
Leg

en Sie den Vor wärts- oder
Rückwärtsgang ein und lassen Sie dann
das Lenkrad los.
F
Wäh

len Sie "
Park Assist " im
Menü " Fahrunterstützung " auf
dem Touchscreen aus.
F
Drü

cken Sie diese Betätigung.
Die Kontrollleuchte bleibt erloschen.
Fahrbetrieb

149
C4-cactus_de_Chap06_conduite_ed01-2016
Bei schlechtem Wetter oder im Winter
vergewissern Sie sich, dass die
Sensoren nicht mit Schmutz, Raureif
oder Schnee bedeckt sind.
Im Fall einer Funktionsstörung lassen
Sie das System von einem Vertreter des
CITROËN-Händernetzes oder von einer
qualifizierten Fachwerkstatt überprüfen.
Wenn das System während eines
Manövers deaktiviert wird, muss der
Fahrer es reaktiveren, um die laufende
Messung neu zu starten.
Wenn der seitliche Abstand zwischen
Ihrem Fahrzeug und dem Parkplatz zu
groß ist, kann es sein, dass das System
den Platz nicht messen kann.
Jeder Gegenstand, der größer als
das Fahrzeug ist, wird während einer
Messung durch Park Assist nicht
berücksichtigt.
Deaktivierung
Eine Meldung erscheint auf dem Bildschirm.
Der Fahrer übernimmt dann wieder die
Kontrolle über die Lenkung des Fahrzeugs.
Das System wird durch Drücken der Betätigung
Park Assist deaktiviert (oder der Taste "Park
Assist" des Menüs "
Fahrunterstützung " auf
dem Touchscreen).
Das System schaltet sich automatisch ab:
-
bei A

usschalten der Zündung,
-
wen

n der Motor abgewürgt wird,
-
wen

n innerhalb von 5 Minuten nach der
Auswahl der Manöverart kein Manöver
angefangen wurde,
-
nac

h einem längeren Stillstand des
Fahrzeugs während des Manövers,
-
wen

n die Antriebsschlupfregelung (ASR)
ausgelöst wird,
-
wen

n die Geschwindigkeit des Fahrzeugs
den erlaubten Grenzwert überschreitet,
-
wen

n der Fahrer die Drehung des Lenkrads
unterbricht,
-
wen

n der Fahrer auf die Betätigung von
Park Assist drückt (oder auf die Taste Park
Assist des Menüs "Fahrunterstützung" auf
dem Touchscreen),
-
wen

n die richtige Positionierung des
Fahrzeugs nicht möglich ist (Anzahl der
Manöver zum Einparken oder Ausparken
des Fahrzeugs zu groß),
-
wen

n die Fahrertür geöffnet ist,
-
wenn

einer der Vorderreifen auf ein
Hindernis trifft.
Nichtverfügbarkeit
Das System steht nicht zur Ver fügung:
- bei A nkupplung eines Anhängers,
-
wen

n die Fahrertür geöffnet ist,
-
wen

n die Geschwindigkeit des Fahrzeugs
größer als 70 km/h ist.
Für eine längere Deaktivierung des Systems wenden
Sie sich bitte an einen Vertreter des CITROËN-
Händlernetzes oder an eine qualifizierte Fachwerkstatt.
Funktionsstörungen
Im Fall der Funktionsstörung
wechselt das Piktogramm der Taste
(auf dem Touchscreen) in den
Warnmodus und die Kontrollleuchte
blinkt für einige Augenblicke und
erlischt dann.
Wenden Sie sich an einen Vertreter des
CITROËN-Händlernetzes oder an eine
qualifizierte Fachwerkstatt.
6
Fahrbetrieb

150
C4-cactus_de_Chap06_conduite_ed01-2016
Reifendrucküberwachung
Sobald das Fahrzeug in Bewegung ist,
über wacht das System den Reifendruck der
vier Reifen.
Es vergleicht die von den
Raddrehzahlsensoren gelieferten
Informationen mit den Referenzwerten,
die nach jeder Neueinstellung des
Reifendrucks oder nach einem Radwechsel
neu initialisiert werden müssen .
Das System löst einen Alarm aus sobald
es den Reifendruckabfall von einem oder
mehrerer Reifen erkennt. Das System der Reifendruckerkennung
ersetzt nicht die Wachsamkeit des
Fahrers.
Das System ist kein Ersatz für die
monatliche Prüfung des Reifendrucks
(einschl. des Reifendrucks des
Ersatzrads) sowie vor langen Strecken.
Fahren bei niedrigem Reifendruck
verschlechtert das Fahrverhalten,
verlängert die Bremswege, bewirkt
eine vorzeitige Abnutzung der Reifen,
insbesondere bei erschwerten
Fahrbedingungen (hohe Last, erhöhte
Geschwindigkeit, lange Strecke).
System zur automatischen Kontrolle des Reifendrucks während der Fahrt.
Die für Ihr Fahrzeug vorgeschriebenen
Reifendruckwerte stehen auf dem
Reifendruck-Aufkleber.
Zusätzliche Informationen zum
Thema Kenndaten finden Sie im
entsprechenden Abschnitt.
Der Reifendruck muss bei "kalten"
Reifen kontrolliert werden (Fahrzeug
unbenutzt seit 1 Std. oder nach
einer Strecke von weniger als
10 km, gefahren mit gemäßigter
Geschwindigkeit).
Andernfalls (bei "warmen" Reifen),
0,3 bar zu den auf dem Aufkleber
genannten Werten addieren.
Das Fahren bei niedrigem Reifendruck
erhöht den Kraftstoffverbrauch.
Fahrbetrieb
