2018 CITROEN C4 CACTUS Betriebsanleitungen (in German)

167
C4-cactus_de_Chap07_info-pratiques_ed01-2016
Motorhaube
F Öffnen Sie die Tür vorne links.
Die Anordnung der Innenbetätigung verhindert
jegliche Öffnung, solange die linke Vordertür
geschlossen ist.
Wenn der Motor heiß ist, seien Sie
vorsichtig, wenn Sie den Hebel außen
und die Motorhaubenstütze bedienen
(Verbrennungsgefahr); unter Verwendung des
geschützten Bereiches.
Bei geöffneter Motorhaube bitte darauf achten,
dass Sie nicht an die Öffnungsbetätigung stoßen.
F Heben Sie den Hebel an und öffnen Sie die
Motorhaube. F
Lös

en Sie die Motorhaubenstütze aus ihrer
Halterung und fixieren Sie sie in der Raste,
um die Motorhaube offen zu halten.
Öffnen
F Ziehen Sie den Hebel unten am Türrahmen
zu s ich heran.
Der Motorventilator kann sich auch
nach Abstellen des Motors einschalten:
achten Sie daher auf Gegenstände oder
Kleidungsstücke, die sich im Ventilator
verfangen könnten.
Öffnen Sie die Motorhaube nicht, wenn
starker Wind weht.
Schließen
F Entfernen Sie die Motorhaubenstütze aus
der Halteraste.
F
Befes

tigen Sie die Motorhaubenstütze in
ihrer Halterung.
F
Sen

ken Sie die Motorhaube ab und lassen
Sie sie aus geringer Höhe zufallen.
F
Zie

hen Sie an der Motorhaube, um zu
überprüfen, dass sie richtig eingerastet ist. Da sich im Motorraum elektrische
Ausrüstungen befinden, wird
empfohlen, ihn nur bedingt Wasser
(Regen, Reinigung,
..

.) auszusetzen.
Deaktivieren Sie vor jedem Eingriff im
Motorraum das STOP & START-System,
um jegliche Verletzungsgefahr, die mit der
automatischen Aktivierung des Modus
START verbunden ist, zu vermeiden.
7
Praktische Tipps

168
C4-cactus_de_Chap07_info-pratiques_ed01-2016

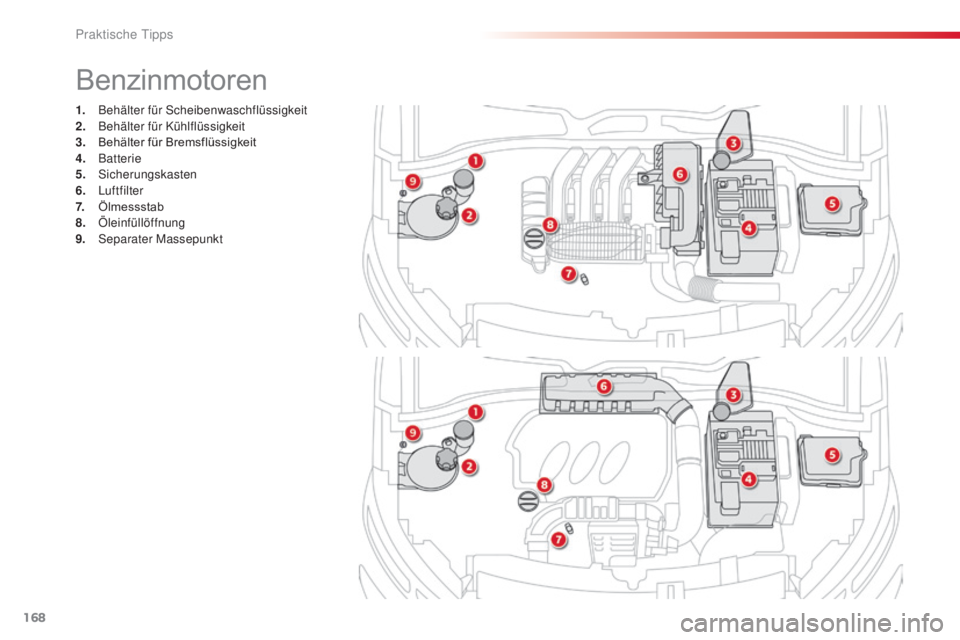

1. Behälter für Scheibenwaschflüssigkeit
2. Behäl ter für Kühlflüssigkeit
3.
Behäl

ter für Bremsflüssigkeit
4.
Batt

erie
5.
Si

cherungskasten
6.
Luf

tfilter
7.
Ölm

essstab
8.
Öl

einfüllöffnung
9.
Sepa

rater Massepunkt
Benzinmotoren
Praktische Tipps

169
C4-cactus_de_Chap07_info-pratiques_ed01-2016

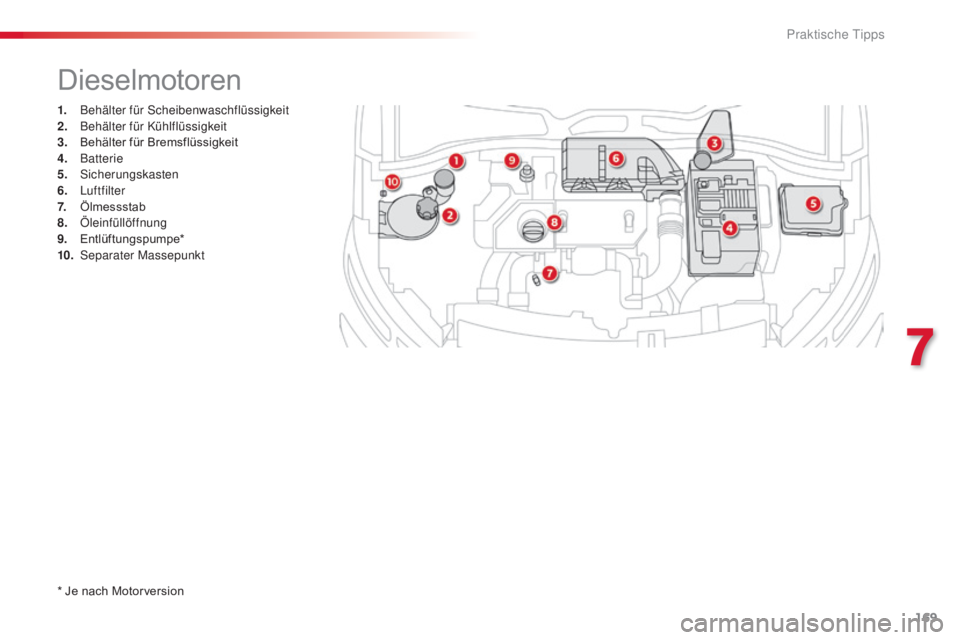

1. Behälter für Scheibenwaschflüssigkeit
2. Behäl ter für Kühlflüssigkeit
3.
Behäl

ter für Bremsflüssigkeit
4.
Batt

erie
5.
Si

cherungskasten
6.
Luf

tfilter
7.
Ölm

essstab
8.
Öl

einfüllöffnung
9.
Ent

lüftungspumpe*
10.
Sepa

rater Massepunkt
Dieselmotoren
* Je nach Motorversion
7
Praktische Tipps

170
C4-cactus_de_Chap07_info-pratiques_ed01-2016
Füllstandskontrollen
Bei einem Eingriff im Motorraum ist
Vorsicht geboten, da einige Bereiche
des Motors extrem heiß sein können
(Verbrennungsgefahr) und sich der
Motorventilator jederzeit einschalten kann
(auch bei ausgeschalteter Zündung).
Motorölstand
Bei Fahrzeugen mit einem elektrischen
Ölmessstab können Sie den Ölstand
entweder beim Einschalten der
Zündung anhand der Ölstandsanzeige
im Kombiinstrument ablesen oder mit
dem Ölmessstab kontrollieren.
Kontrolle mit Ölmessstab
Überprüfen Sie regelmäßig die nachstehenden Füllstände, die im Wartungsplan des Herstellers angegeben sind. Füllen Sie falls er forderlich, außer bei anderslautenden Angaben,
die betreffenden Betriebsstoffe nach.
Lassen Sie bei stark abgesunkenem Füllstand den betreffenden Kreislauf von einem Vertreter des CITROËN-Händlernetzes oder von einer qualifizierten Fachwerkstatt überprüfen.
Wenn Sie feststellen, dass sich der Füllstand
oberhalb der Markierung A oder unterhalb der
Markierung B befindet, star ten Sie den Motor
nicht.
-
Wen

n das Niveau MAXI überschritten ist
(Gefahr von Motorschaden), wenden Sie
sich an das CITROËN-Händlernetz oder
eine qualifizierte Fachwerkstatt.
-
Wen

n das Niveau MINI nicht erreicht wird,
unbedingt Motoröl nachfüllen.
A = MA XI
B = MINI
Um die Zuverlässigkeit der Messung
sicherzustellen, muss Ihr Fahrzeug auf einer
waagerechten Fläche stehen und der Motor
seit mehr als 30 Minuten ausgeschaltet sein.
Es ist normal, zwischen zwei Wartungen
(oder Ölwechseln) Öl nachzufüllen. CITROËN
empfiehlt Ihnen alle 5000 km eine Kontrolle,
wenn nötig mit Nachfüllen. Die Position des Ölmessstabs ist in dem
entsprechenden Schema, abhängig von
Motorisierung und Fahrzeug, dargestellt.
F
Gre

ifen Sie den Ölmessstab an seinem
farbigen Endstück und ziehen Sie ihn
vollständig heraus.
F
Rei
nigen Sie den Ölmessstab mit Hilfe
eines sauberen und fusselfreien Tuchs.
F
Sch
ieben Sie den Ölmessstab bis zum
Anschlag wieder ein, dann ziehen Sie ihn
nochmals heraus, um eine Sichtkontrolle
durchzuführen: der korrekte Füllstand muss
sich zwischen den Markierungen A und B
befinden.
Ölqualität
Bevor Sie Öl nachfüllen oder einen Ölwechsel
vornehmen, ist zu prüfen, ob das Öl für den
Motor Ihres Fahrzeugs geeignet ist und den
Empfehlungen des Herstellers entspricht.
Praktische Tipps

171
C4-cactus_de_Chap07_info-pratiques_ed01-2016
Nach dem Nachfüllen von Öl kann
der Ölstand auf der Ölstandsanzeige
im Kombiinstrument 30 Minuten nach
dem Nachfüllen zuverlässig abgelesen
werden.
Motoröl nachfüllen
Die Position der Einfüllöffnung für Motoröl ist in
dem entsprechenden Schema, abhängig von
Motorisierung und Fahrzeug, dargestellt.
F
Den T
ankverschluss abschrauben, um an
die Einfüllöffnung zu gelangen.
F
Öl i

n kleineren Mengen einfüllen und dabei
Spritzer auf Motorbauteile (Brandgefahr)
vermeiden.
F
War

ten Sie einige Minuten, bevor Sie
den Ölstand mit Hilfe des Ölmessstabs
kontrollieren.
F
Öls

tand gegebenenfalls nachfüllen.
F
Nac

h Kontrolle des Ölstands, den
Tankverschluss sorgfältig wieder
festschrauben und den Ölmessstab wieder
in seine Aufnahme einsetzen.
Ölwechsel
Die Abstände, in denen ein Ölwechsel
durchgeführt werden muss, finden Sie im
Wartungsplan des Herstellers.
Um die Betriebssicherheit des Motors und
der Abgasentgiftungsanlage auf Dauer
zu gewährleisten, ver wenden Sie niemals
Zusatzmittel im Motoröl. Die Bremsflüssigkeit muss in der
Nähe der Markierung "MA XI" stehen.
Lassen Sie andernfalls prüfen, ob die
Bremsbeläge abgenutzt sind.
Bremsflüssigkeitsstand
Wechsel der Bremsflüssigkeit
Lesen Sie im Wartungsplan des Herstellers
nach, in welchen Abständen die
Bremsflüssigkeit gewechselt werden muss.
Qualität der Bremsflüssigkeit
Die Bremsflüssigkeit muss den Empfehlungen
des Herstellers entsprechen.
7
Praktische Tipps

172
C4-cactus_de_Chap07_info-pratiques_ed01-2016
Kühlflüssigkeitsstand
Die Kühlflüssigkeit muss in der Nähe
der Markierung "MAXI" stehen, darf
diese jedoch niemals überschreiten.
Da außerdem der Kühlkreislauf unter Druck steht, dar f frühestens
eine Stunde nach dem Abstellen des Motors daran gearbeitet
werden.
Um jedes Risiko einer Verbrühung zu vermeiden, schrauben Sie
den Verschluss zunächst nur um zwei Umdrehungen auf und
lassen Sie den Druck absinken. Wenn der Druck abgesunken ist,
können Sie den Verschluss entfernen und Flüssigkeit nachfüllen.
Wechsel der Kühlflüssigkeit
Die Kühlflüssigkeit muss nicht gewechselt werden.
Der Motorventilator kann sich auch nach
Abstellen des Motors einschalten: achten Sie
daher auf Gegenstände oder Kleidungsstücke,
die sich im Ventilator verfangen könnten. Bei warmem Motor reguliert der Motorventilator
die Temperatur der Kühlflüssigkeit.
Qualität der Kühlflüssigkeit
Die Kühlflüssigkeit muss den Empfehlungen
des Herstellers entsprechen.
Qualität der Reinigungsflüssigkeit
Um ein optimales Reinigungsergebnis zu
erzielen und ein Einfrieren zu vermeiden, dar f
die Reinigungsflüssigkeit nicht mit Wasser
aufgefüllt bzw. durch Wasser ersetzt werden.
Bei winterlichen Witterungsverhältnissen sollte
eine Reinigungsflüssigkeit mit Ethylalkohol
oder Methanol ver wendet werden.
Füllstand der Scheibenwaschanlage
Füllen Sie sobald er forderlich die Flüssigkeit
nach.
Nachfüllen
Dieser Zusatz muss unbedingt und
schnellstmöglich von einem Vertreter
des CITROËN-Händlernetzes oder einer
qualifizierten Fachwerkstatt nachgefüllt werden.
Füllstand Dieselzusatz
(Dieselmotor mit
Par tikelfilter)
Der minimale Füllstand des Additivtanks
wird durch das ununterbrochene
Vermeiden Sie jeden längeren Hautkontakt mit
Altöl und sonstigen verbrauchten Betriebsstoffen.
Die meisten dieser Flüssigkeiten sind
gesundheitsschädlich oder sogar ätzend.
Gießen Sie Altöl und verbrauchte Betriebsstof fe
nicht in die Kanalisation oder auf den Boden.
Entsorgen Sie das Altöl in den bei
einem CITROËN-Vertragspartner oder
einer qualifizierten Fachwerkstatt dafür
bereitstehenden Behältern.
Verbrauchte Betriebsstoffe
Aufleuchten der Kontrollleuchte in Verbindung mit
einem akustischen Signal und einer Meldung über
den zu niedrigen Additivfüllstand angezeigt.
Praktische Tipps

173
C4-cactus_de_Chap07_info-pratiques_ed01-2016
Sonstige Kontrollen
12V-Batterie
Die Batterie ist wartungsfrei.
Prüfen Sie trotzdem regelmäßig
den Anzug der geschraubten
Klemmen (bei den Versionen
ohne Schnellverschluss) und den Lesen Sie im Wartungsplan des
Herstellers nach, in welchen
Abständen diese Elemente
ausgetauscht werden müssen.
Luftfilter und Innenraumfilter
Tauschen Sie den Ölfilter bei jedem
Motorölwechsel aus.
Lesen Sie im Wartungsplan des
Herstellers nach, in welchen
Abständen dieser Austausch zu
er folgen hat.
Ölfilter
Wenn nichts anderes angegeben ist, prüfen Sie bitte folgende Komponenten gemäß den Angaben im Wartungsplan des Herstellers und dies entsprechend der Motorversion Ihres Fahrzeugs.
Lassen Sie sie andernfalls im CITROËN-Händlernetz oder in einer qualifizierten Fachwerkstatt kontrollieren.
Je nach Umweltbedingungen (hohe
Staubkonzentration in der Luft...) und
Beanspruchung des Fahrzeugs (Fahren
im Stadtverkehr...), tauschen Sie diese
nötigenfalls doppelt so oft aus
.
Ein verschmutzter Innenraumfilter kann die
Leistung der Klimaanlage beeinträchtigen und
unangenehme Gerüche erzeugen.
Par tikelfilter (Diesel)
Die beginnende Sättigung des
Partikelfilters wird Ihnen durch
ein konstantes Aufleuchten
dieser Kontrollleuchte und eine
Warnmeldung angezeigt.
Regenerieren Sie den Filter, indem Sie
bis zum Erlöschen der Leuchte mit einer
Geschwindigkeit von mindestens 60 km/h
fahren, sobald die Verkehrsbedingungen dies
zulassen.
Falls die Leuchte weiterhin leuchtet, ist zu
wenig Additiv vorhanden.
Siehe Abschnitt "Diesel-Additivstand".
Bei einem Neuwagen kann es bei
den ersten Regenerierungen des
Partikelfilters verbrannt riechen, was
nicht außergewöhnlich ist.
Nach längerem Betrieb des Fahrzeugs
bei sehr geringer Geschwindigkeit oder
im Leerlauf kann beim Beschleunigen
ausnahmsweise Wasserdampf am
Auspuff austreten. Dies hat keine
Auswirkung auf das Fahrzeugverhalten
und die Umwelt.
Sauberkeitszustand der Anschlüsse.
Lesen Sie bei Arbeiten an der 12V-Batterie
im entsprechenden Abschnitt nach, welche
Vorsichtsmaßnahmen Sie vor jedem Eingriff
treffen sollten.
Die mit einem STOP & START-System
ausgestatteten Versionen enthalten eine
bleihaltige 12V-Batterie mit spezieller
Technologie und Eigenschaften.
Der Austausch dieser Batterie ist ausschließlich
durch einen CITROËN-Vertragspartner oder in
einer qualifizierten Fachwerkstatt vorzunehmen.
7
Praktische Tipps

174
C4-cactus_de_Chap07_info-pratiques_ed01-2016
Der Verschleiß der Bremsen ist vom
Fahrstil abhängig, vor allem bei
Fahrzeugen, die im Stadtverkehr
und auf kurzen Strecken eingesetzt
werden. Deshalb kann eine Kontrolle
Bremsbeläge
Bezüglich der Kontrolle
des Abnutzungsgrades der
Bremsscheiben wenden Sie sich bitte
an das CITROËN-Händlernetz oder
eine qualifizierte Fachwerkstatt.
Abnutzung der
BremsscheibenVer wenden Sie nur von CITROËN
empfohlene Produkte oder solche von
gleicher Qualität und mit gleichwertigen
Eigenschaften.
Um den Betrieb so wichtiger Bauteile
wie der Bremsanlage zu optimieren,
hat CITROËN spezielle Produkte
ausgewählt und hält diese für Sie bereit.
Nach einer Autowäsche, bei
Feuchtigkeit oder bei winterlichen
Bedingungen können Bremsscheiben
und Bremsbeläge mit Raureif oder Eis
beschlagen: die Bremsleistung kann
dadurch beeinträchtigt sein. Treten Sie
wiederholt leicht auf die Bremse, um
diese zu enteisen und zu trocknen.Schaltgetriebe
Das Getriebe ist wartungsfrei
(kein Ölwechsel).
Lesen Sie im Wartungsplan des
Herstellers nach, in welchen
Abständen das Getriebe kontrolliert
werden muss.
Automatisiertes Schaltgetriebe
Das Getriebe ist wartungsfrei
(kein Ölwechsel).
Lesen Sie im Wartungsplan des
Herstellers nach, in welchen
Abständen das Getriebe kontrolliert
werden muss.
Feststellbremse
Wenn die Feststellbremse zu viel
Spiel hat oder wenn man feststellt,
dass sie an Wirksamkeit verloren
hat, muss sie auch zwischen zwei
Wartungen neu eingestellt werden.
Die Feststellbremse muss von einem Vertreter
des CITROËN-Händlernetzes oder durch eine
qualifizierte Fachwerkstatt überprüft werden. Um die elektrischen Bauteile nicht zu
beschädigen, dür fen Sie niemals
den
Motorraum mit Hochdruck zu reinigen.
der Bremsen auf ihren Zustand auch zwischen
den Wartungen des Fahrzeugs erforderlich
sein.
Neben einem Leck im Bremskreis weist ein
Absinken des Bremsflüssigkeitsstandes auf
eine Abnutzung der Bremsbeläge hin.
Praktische Tipps
