2018.5 OPEL MOVANO_B Instrukcja obsługi (in Polish)

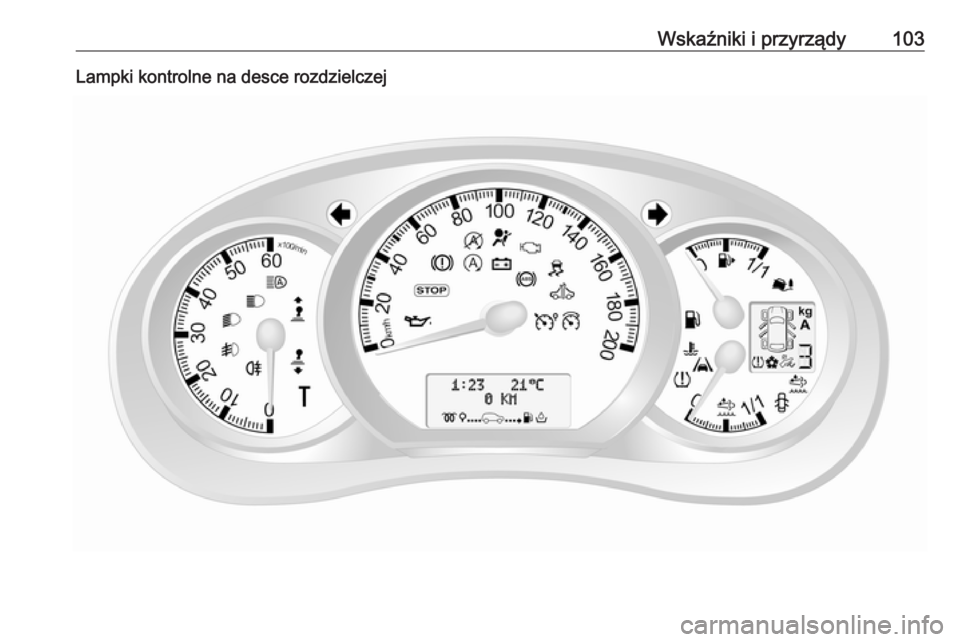

Wskaźniki i przyrządy103Lampki kontrolne na desce rozdzielczej

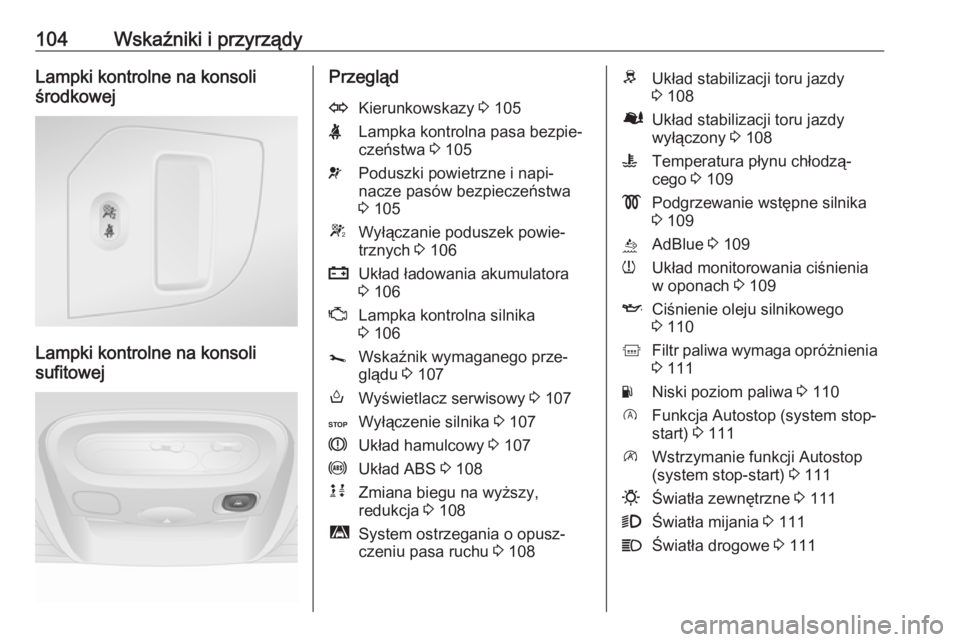

104Wskaźniki i przyrządyLampki kontrolne na konsoli
środkowej
Lampki kontrolne na konsoli
sufitowej
PrzeglądOKierunkowskazy 3 105XLampka kontrolna pasa bezpie‐
czeństwa 3 105vPoduszki powietrzne i napi‐
nacze pasów bezpieczeństwa
3 105WWyłączanie poduszek powie‐
trznych 3 106pUkład ładowania akumulatora
3 106ZLampka kontrolna silnika
3 106jWskaźnik wymaganego prze‐
glądu 3 107oWyświetlacz serwisowy 3 107CWyłączenie silnika 3 107RUkład hamulcowy 3 107uUkład ABS 3 108kjZmiana biegu na wyższy,
redukcja 3 108ìSystem ostrzegania o opusz‐
czeniu pasa ruchu 3 108RUkład stabilizacji toru jazdy
3 108ØUkład stabilizacji toru jazdy
wyłączony 3 108WTemperatura płynu chłodzą‐
cego 3 109!Podgrzewanie wstępne silnika
3 109úAdBlue 3 109wUkład monitorowania ciśnienia
w oponach 3 109ICiśnienie oleju silnikowego
3 110kFiltr paliwa wymaga opróżnienia
3 111YNiski poziom paliwa 3 110DFunkcja Autostop (system stop-
start) 3 111\Wstrzymanie funkcji Autostop
(system stop-start) 3 1110Światła zewnętrzne 3 1119Światła mijania 3 111CŚwiatła drogowe 3 111

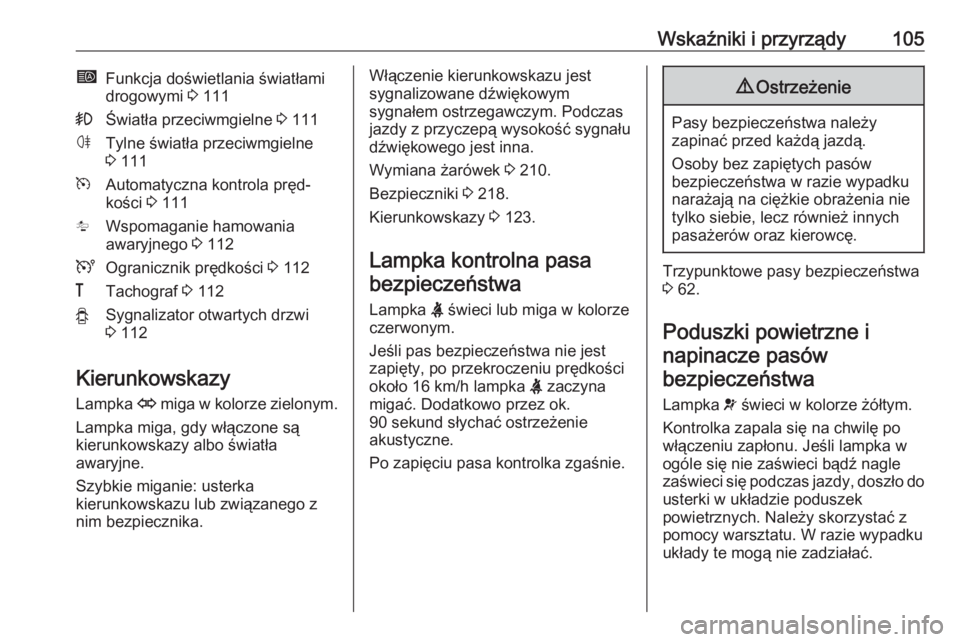

Wskaźniki i przyrządy105íFunkcja doświetlania światłami
drogowymi 3 111>Światła przeciwmgielne 3 111øTylne światła przeciwmgielne
3 111mAutomatyczna kontrola pręd‐
kości 3 111lWspomaganie hamowania
awaryjnego 3 112UOgranicznik prędkości 3 112&Tachograf 3 112ySygnalizator otwartych drzwi
3 112
Kierunkowskazy
Lampka O miga w kolorze zielonym.
Lampka miga, gdy włączone są
kierunkowskazy albo światła
awaryjne.
Szybkie miganie: usterka
kierunkowskazu lub związanego z
nim bezpiecznika.
Włączenie kierunkowskazu jest
sygnalizowane dźwiękowym
sygnałem ostrzegawczym. Podczas jazdy z przyczepą wysokość sygnału
dźwiękowego jest inna.
Wymiana żarówek 3 210.
Bezpieczniki 3 218.
Kierunkowskazy 3 123.
Lampka kontrolna pasa bezpieczeństwa
Lampka X świeci lub miga w kolorze
czerwonym.
Jeśli pas bezpieczeństwa nie jest
zapięty, po przekroczeniu prędkości
około 16 km/h lampka X zaczyna
migać. Dodatkowo przez ok.
90 sekund słychać ostrzeżenie
akustyczne.
Po zapięciu pasa kontrolka zgaśnie.9 Ostrzeżenie
Pasy bezpieczeństwa należy
zapinać przed każdą jazdą.
Osoby bez zapiętych pasów
bezpieczeństwa w razie wypadku
narażają na ciężkie obrażenia nie
tylko siebie, lecz również innych
pasażerów oraz kierowcę.
Trzypunktowe pasy bezpieczeństwa
3 62.
Poduszki powietrzne i napinacze pasów
bezpieczeństwa
Lampka v świeci w kolorze żółtym.
Kontrolka zapala się na chwilę po
włączeniu zapłonu. Jeśli lampka w
ogóle się nie zaświeci bądź nagle
zaświeci się podczas jazdy, doszło do
usterki w układzie poduszek
powietrznych. Należy skorzystać z
pomocy warsztatu. W razie wypadku
układy te mogą nie zadziałać.

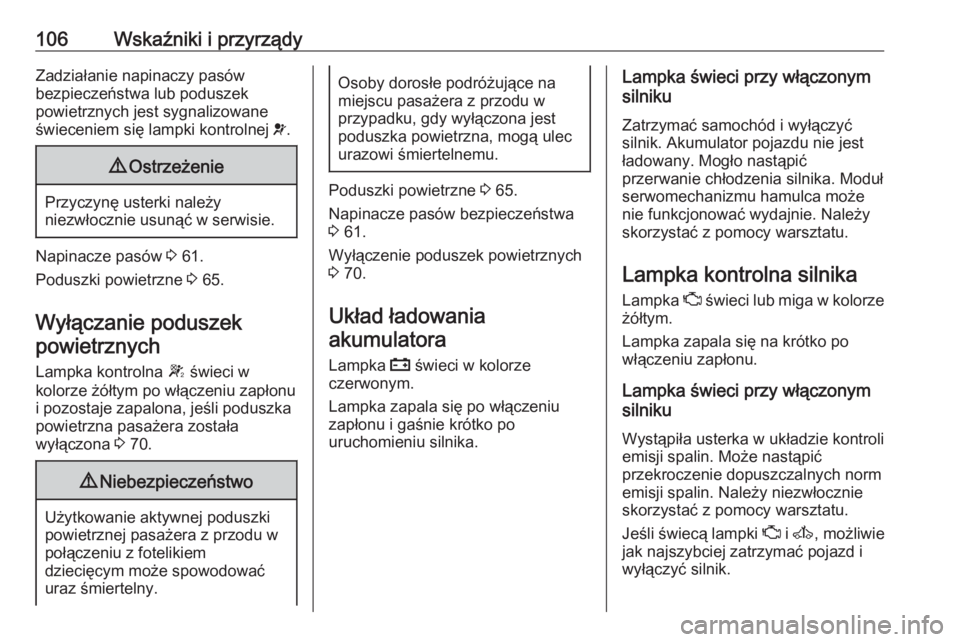

106Wskaźniki i przyrządyZadziałanie napinaczy pasów
bezpieczeństwa lub poduszek
powietrznych jest sygnalizowane
świeceniem się lampki kontrolnej v.9 Ostrzeżenie
Przyczynę usterki należy
niezwłocznie usunąć w serwisie.
Napinacze pasów 3 61.
Poduszki powietrzne 3 65.
Wyłączanie poduszek powietrznych
Lampka kontrolna W świeci w
kolorze żółtym po włączeniu zapłonu
i pozostaje zapalona, jeśli poduszka
powietrzna pasażera została
wyłączona 3 70.
9 Niebezpieczeństwo
Użytkowanie aktywnej poduszki
powietrznej pasażera z przodu w
połączeniu z fotelikiem
dziecięcym może spowodować
uraz śmiertelny.
Osoby dorosłe podróżujące na
miejscu pasażera z przodu w
przypadku, gdy wyłączona jest
poduszka powietrzna, mogą ulec
urazowi śmiertelnemu.
Poduszki powietrzne 3 65.
Napinacze pasów bezpieczeństwa
3 61.
Wyłączenie poduszek powietrznych
3 70.
Układ ładowania
akumulatora
Lampka p świeci w kolorze
czerwonym.
Lampka zapala się po włączeniu
zapłonu i gaśnie krótko po
uruchomieniu silnika.
Lampka świeci przy włączonym
silniku
Zatrzymać samochód i wyłączyć silnik. Akumulator pojazdu nie jest
ładowany. Mogło nastąpić
przerwanie chłodzenia silnika. Moduł
serwomechanizmu hamulca może
nie funkcjonować wydajnie. Należy
skorzystać z pomocy warsztatu.
Lampka kontrolna silnika
Lampka Z świeci lub miga w kolorze
żółtym.
Lampka zapala się na krótko po
włączeniu zapłonu.
Lampka świeci przy włączonym
silniku
Wystąpiła usterka w układzie kontroli emisji spalin. Może nastąpić
przekroczenie dopuszczalnych norm emisji spalin. Należy niezwłocznie
skorzystać z pomocy warsztatu.
Jeśli świecą lampki Z i A , możliwie
jak najszybciej zatrzymać pojazd i
wyłączyć silnik.

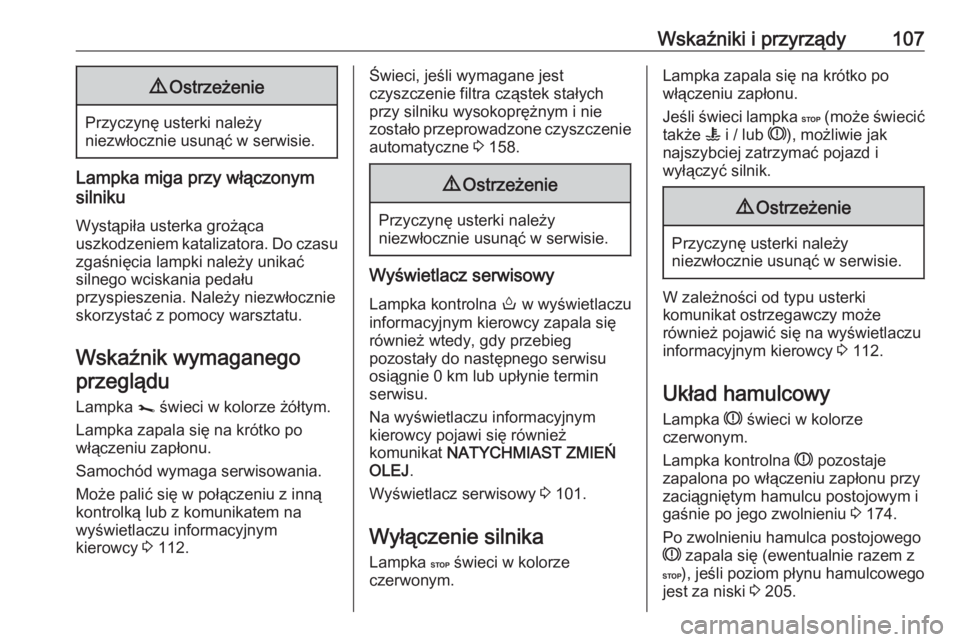

Wskaźniki i przyrządy1079Ostrzeżenie
Przyczynę usterki należy
niezwłocznie usunąć w serwisie.
Lampka miga przy włączonym
silniku
Wystąpiła usterka grożąca
uszkodzeniem katalizatora. Do czasu zgaśnięcia lampki należy unikać
silnego wciskania pedału
przyspieszenia. Należy niezwłocznie
skorzystać z pomocy warsztatu.
Wskaźnik wymaganegoprzeglądu
Lampka j świeci w kolorze żółtym.
Lampka zapala się na krótko po
włączeniu zapłonu.
Samochód wymaga serwisowania. Może palić się w połączeniu z inną
kontrolką lub z komunikatem na
wyświetlaczu informacyjnym
kierowcy 3 112.
Świeci, jeśli wymagane jest
czyszczenie filtra cząstek stałych przy silniku wysokoprężnym i nie
zostało przeprowadzone czyszczenie automatyczne 3 158.9 Ostrzeżenie
Przyczynę usterki należy
niezwłocznie usunąć w serwisie.
Wyświetlacz serwisowy
Lampka kontrolna o w wyświetlaczu
informacyjnym kierowcy zapala się
również wtedy, gdy przebieg
pozostały do następnego serwisu
osiągnie 0 km lub upłynie termin
serwisu.
Na wyświetlaczu informacyjnym
kierowcy pojawi się również
komunikat NATYCHMIAST ZMIEŃ
OLEJ .
Wyświetlacz serwisowy 3 101.
Wyłączenie silnika
Lampka C świeci w kolorze
czerwonym.
Lampka zapala się na krótko po
włączeniu zapłonu.
Jeśli świeci lampka C (może świecić
także W i / lub R), możliwie jak
najszybciej zatrzymać pojazd i
wyłączyć silnik.9 Ostrzeżenie
Przyczynę usterki należy
niezwłocznie usunąć w serwisie.
W zależności od typu usterki
komunikat ostrzegawczy może
również pojawić się na wyświetlaczu
informacyjnym kierowcy 3 112.
Układ hamulcowy
Lampka R świeci w kolorze
czerwonym.
Lampka kontrolna R pozostaje
zapalona po włączeniu zapłonu przy zaciągniętym hamulcu postojowym i
gaśnie po jego zwolnieniu 3 174.
Po zwolnieniu hamulca postojowego
R zapala się (ewentualnie razem z
C ), jeśli poziom płynu hamulcowego
jest za niski 3 205.

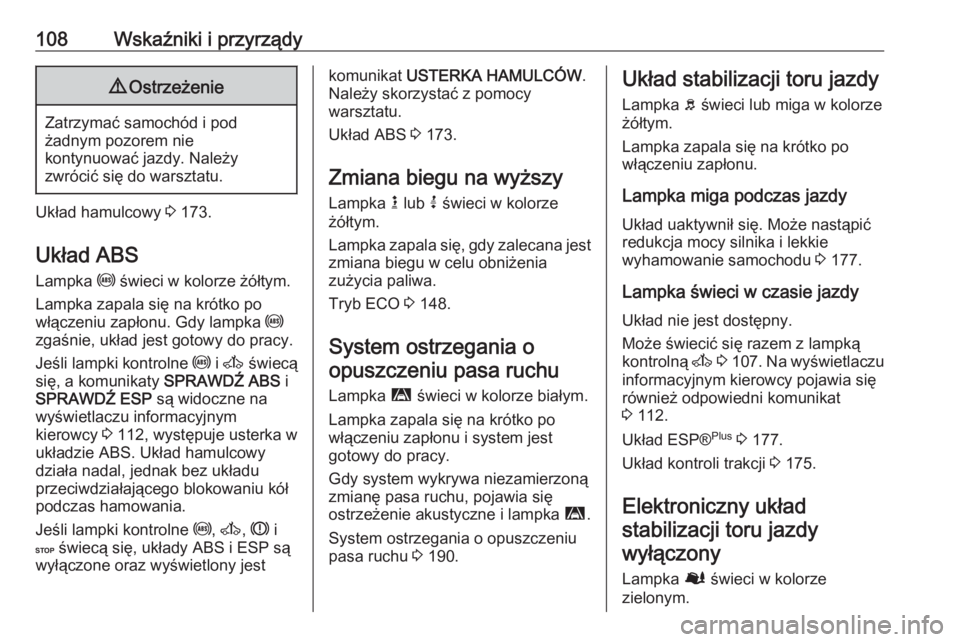

108Wskaźniki i przyrządy9Ostrzeżenie
Zatrzymać samochód i pod
żadnym pozorem nie
kontynuować jazdy. Należy
zwrócić się do warsztatu.
Układ hamulcowy 3 173.
Układ ABS
Lampka u świeci w kolorze żółtym.
Lampka zapala się na krótko po
włączeniu zapłonu. Gdy lampka u
zgaśnie, układ jest gotowy do pracy.
Jeśli lampki kontrolne u i A świecą
się, a komunikaty SPRAWDŹ ABS i
SPRAWDŹ ESP są widoczne na
wyświetlaczu informacyjnym
kierowcy 3 112, występuje usterka w
układzie ABS. Układ hamulcowy
działa nadal, jednak bez układu
przeciwdziałającego blokowaniu kół
podczas hamowania.
Jeśli lampki kontrolne u, A , R i
C świecą się, układy ABS i ESP są
wyłączone oraz wyświetlony jest
komunikat USTERKA HAMULCÓW .
Należy skorzystać z pomocy warsztatu.
Układ ABS 3 173.
Zmiana biegu na wyższy Lampka k lub j świeci w kolorze
żółtym.
Lampka zapala się, gdy zalecana jest
zmiana biegu w celu obniżenia
zużycia paliwa.
Tryb ECO 3 148.
System ostrzegania o opuszczeniu pasa ruchu
Lampka ì świeci w kolorze białym.
Lampka zapala się na krótko po
włączeniu zapłonu i system jest
gotowy do pracy.
Gdy system wykrywa niezamierzoną
zmianę pasa ruchu, pojawia się
ostrzeżenie akustyczne i lampka ì.
System ostrzegania o opuszczeniu
pasa ruchu 3 190.Układ stabilizacji toru jazdy
Lampka b świeci lub miga w kolorze
żółtym.
Lampka zapala się na krótko po
włączeniu zapłonu.
Lampka miga podczas jazdy
Układ uaktywnił się. Może nastąpić
redukcja mocy silnika i lekkie
wyhamowanie samochodu 3 177.
Lampka świeci w czasie jazdy
Układ nie jest dostępny.
Może świecić się razem z lampką
kontrolną A 3 107 . Na wyświetlaczu
informacyjnym kierowcy pojawia się również odpowiedni komunikat
3 112.
Układ ESP® Plus
3 177.
Układ kontroli trakcji 3 175.
Elektroniczny układ
stabilizacji toru jazdy wyłączony
Lampka Ø świeci w kolorze
zielonym.

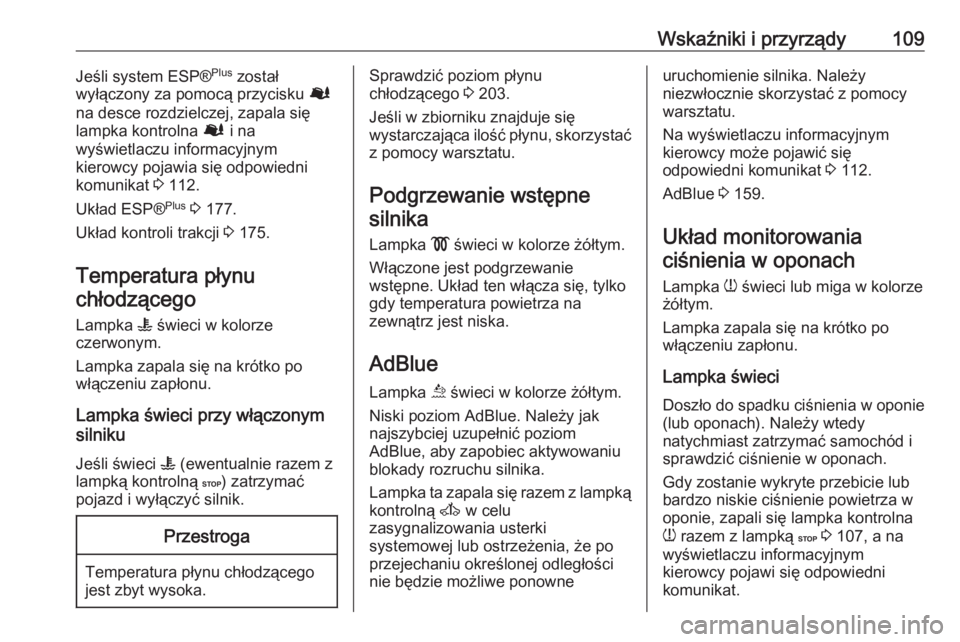

Wskaźniki i przyrządy109Jeśli system ESP®Plus
został
wyłączony za pomocą przycisku Ø
na desce rozdzielczej, zapala się
lampka kontrolna Ø i na
wyświetlaczu informacyjnym
kierowcy pojawia się odpowiedni
komunikat 3 112.
Układ ESP® Plus
3 177.
Układ kontroli trakcji 3 175.
Temperatura płynu chłodzącego
Lampka W świeci w kolorze
czerwonym.
Lampka zapala się na krótko po
włączeniu zapłonu.
Lampka świeci przy włączonym
silniku
Jeśli świeci W (ewentualnie razem z
lampką kontrolną C) zatrzymać
pojazd i wyłączyć silnik.Przestroga
Temperatura płynu chłodzącego
jest zbyt wysoka.
Sprawdzić poziom płynu
chłodzącego 3 203.
Jeśli w zbiorniku znajduje się
wystarczająca ilość płynu, skorzystać
z pomocy warsztatu.
Podgrzewanie wstępnesilnika
Lampka ! świeci w kolorze żółtym.
Włączone jest podgrzewanie
wstępne. Układ ten włącza się, tylko
gdy temperatura powietrza na
zewnątrz jest niska.
AdBlue
Lampka ú świeci w kolorze żółtym.
Niski poziom AdBlue. Należy jak
najszybciej uzupełnić poziom
AdBlue, aby zapobiec aktywowaniu
blokady rozruchu silnika.
Lampka ta zapala się razem z lampką kontrolną A w celu
zasygnalizowania usterki
systemowej lub ostrzeżenia, że po
przejechaniu określonej odległości
nie będzie możliwe ponowneuruchomienie silnika. Należy
niezwłocznie skorzystać z pomocy
warsztatu.
Na wyświetlaczu informacyjnym
kierowcy może pojawić się
odpowiedni komunikat 3 112.
AdBlue 3 159.
Układ monitorowania ciśnienia w oponach
Lampka w świeci lub miga w kolorze
żółtym.
Lampka zapala się na krótko po
włączeniu zapłonu.
Lampka świeci
Doszło do spadku ciśnienia w oponie
(lub oponach). Należy wtedy
natychmiast zatrzymać samochód i
sprawdzić ciśnienie w oponach.
Gdy zostanie wykryte przebicie lub
bardzo niskie ciśnienie powietrza w oponie, zapali się lampka kontrolna
w razem z lampką C 3 107, a na
wyświetlaczu informacyjnym
kierowcy pojawi się odpowiedni
komunikat.

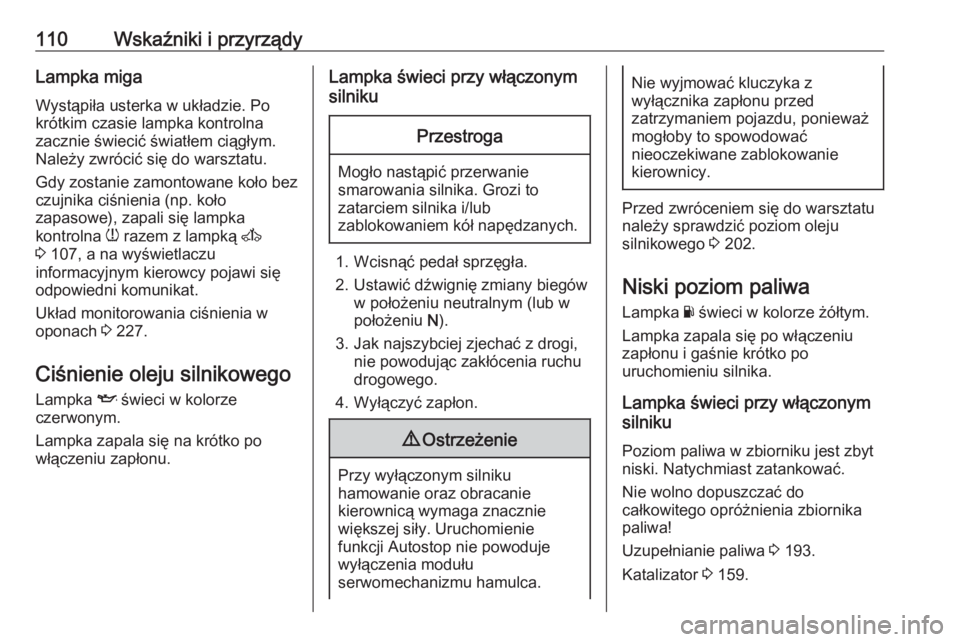

110Wskaźniki i przyrządyLampka miga
Wystąpiła usterka w układzie. Po krótkim czasie lampka kontrolna
zacznie świecić światłem ciągłym.
Należy zwrócić się do warsztatu.
Gdy zostanie zamontowane koło bez
czujnika ciśnienia (np. koło
zapasowe), zapali się lampka
kontrolna w razem z lampką A
3 107, a na wyświetlaczu
informacyjnym kierowcy pojawi się
odpowiedni komunikat.
Układ monitorowania ciśnienia w
oponach 3 227.
Ciśnienie oleju silnikowego
Lampka I świeci w kolorze
czerwonym.
Lampka zapala się na krótko po
włączeniu zapłonu.Lampka świeci przy włączonym
silnikuPrzestroga
Mogło nastąpić przerwanie smarowania silnika. Grozi to
zatarciem silnika i/lub
zablokowaniem kół napędzanych.
1. Wcisnąć pedał sprzęgła.
2. Ustawić dźwignię zmiany biegów w położeniu neutralnym (lub w
położeniu N).
3. Jak najszybciej zjechać z drogi, nie powodując zakłócenia ruchu
drogowego.
4. Wyłączyć zapłon.
9 Ostrzeżenie
Przy wyłączonym silniku
hamowanie oraz obracanie
kierownicą wymaga znacznie
większej siły. Uruchomienie
funkcji Autostop nie powoduje
wyłączenia modułu
serwomechanizmu hamulca.
Nie wyjmować kluczyka z
wyłącznika zapłonu przed
zatrzymaniem pojazdu, ponieważ
mogłoby to spowodować
nieoczekiwane zablokowanie
kierownicy.
Przed zwróceniem się do warsztatu
należy sprawdzić poziom oleju
silnikowego 3 202.
Niski poziom paliwa Lampka Y świeci w kolorze żółtym.
Lampka zapala się po włączeniu
zapłonu i gaśnie krótko po
uruchomieniu silnika.
Lampka świeci przy włączonym
silniku
Poziom paliwa w zbiorniku jest zbyt niski. Natychmiast zatankować.
Nie wolno dopuszczać do
całkowitego opróżnienia zbiornika
paliwa!
Uzupełnianie paliwa 3 193.
Katalizator 3 159.
