2018.5 OPEL MOVANO_B Instrukcja obsługi (in Polish)

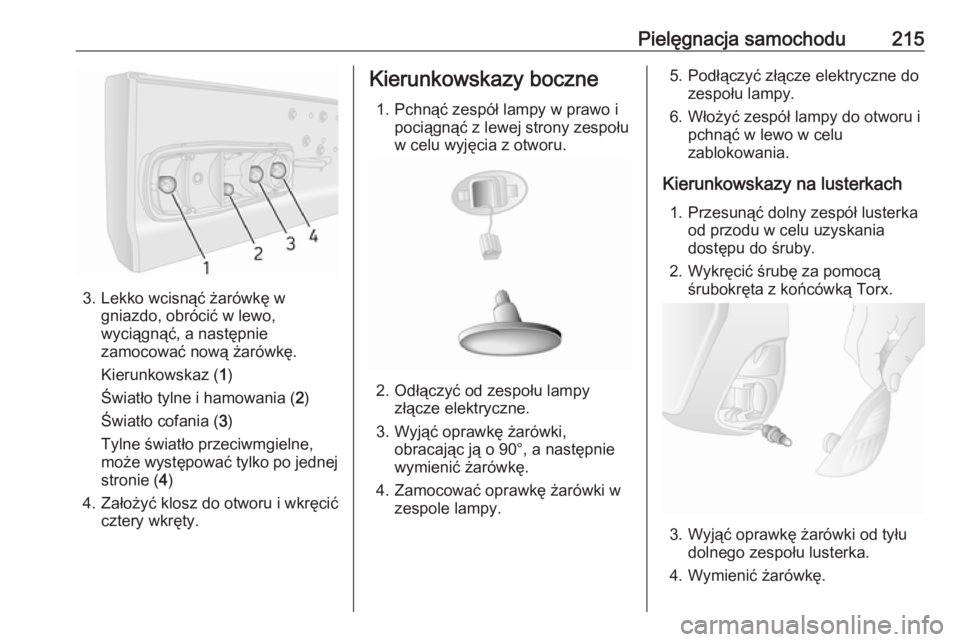

Pielęgnacja samochodu215
3. Lekko wcisnąć żarówkę wgniazdo, obrócić w lewo,
wyciągnąć, a następnie
zamocować nową żarówkę.
Kierunkowskaz ( 1)
Światło tylne i hamowania ( 2)
Światło cofania ( 3)
Tylne światło przeciwmgielne,
może występować tylko po jednej stronie ( 4)
4. Założyć klosz do otworu i wkręcić cztery wkręty.
Kierunkowskazy boczne
1. Pchnąć zespół lampy w prawo i pociągnąć z lewej strony zespołu
w celu wyjęcia z otworu.
2. Odłączyć od zespołu lampy złącze elektryczne.
3. Wyjąć oprawkę żarówki, obracając ją o 90°, a następnie
wymienić żarówkę.
4. Zamocować oprawkę żarówki w zespole lampy.
5. Podłączyć złącze elektryczne do zespołu lampy.
6. Włożyć zespół lampy do otworu i pchnąć w lewo w celu
zablokowania.
Kierunkowskazy na lusterkach 1. Przesunąć dolny zespół lusterka od przodu w celu uzyskania
dostępu do śruby.
2. Wykręcić śrubę za pomocą śrubokręta z końcówką Torx.
3. Wyjąć oprawkę żarówki od tyłu
dolnego zespołu lusterka.
4. Wymienić żarówkę.

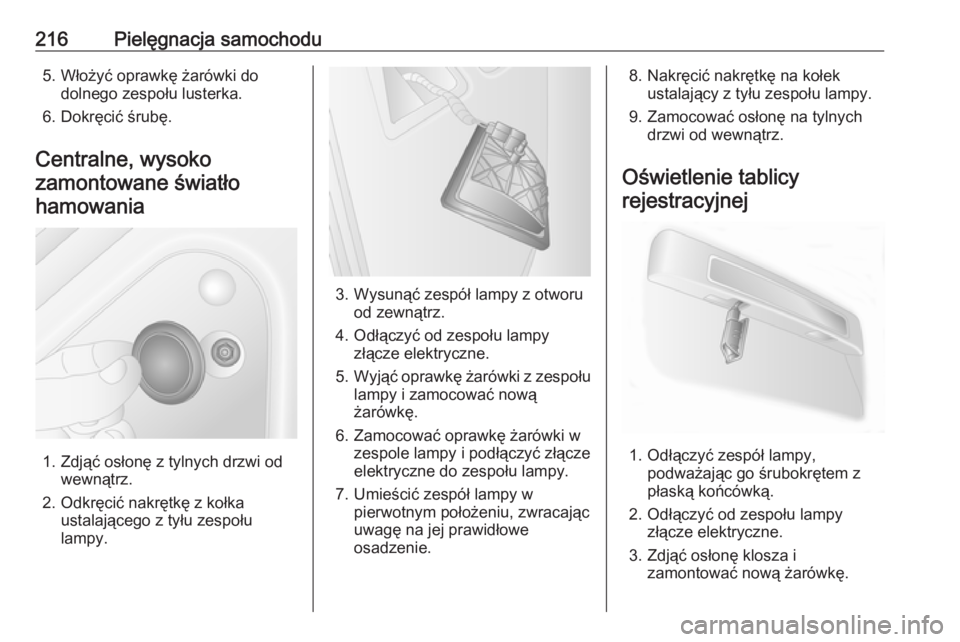

216Pielęgnacja samochodu5. Włożyć oprawkę żarówki dodolnego zespołu lusterka.
6. Dokręcić śrubę.
Centralne, wysoko
zamontowane światło hamowania
1. Zdjąć osłonę z tylnych drzwi od wewnątrz.
2. Odkręcić nakrętkę z kołka ustalającego z tyłu zespołu
lampy.
3. Wysunąć zespół lampy z otworu od zewnątrz.
4. Odłączyć od zespołu lampy złącze elektryczne.
5. Wyjąć oprawkę żarówki z zespołu
lampy i zamocować nową
żarówkę.
6. Zamocować oprawkę żarówki w zespole lampy i podłączyć złącze
elektryczne do zespołu lampy.
7. Umieścić zespół lampy w pierwotnym położeniu, zwracając
uwagę na jej prawidłowe osadzenie.
8. Nakręcić nakrętkę na kołek ustalający z tyłu zespołu lampy.
9. Zamocować osłonę na tylnych drzwi od wewnątrz.
Oświetlenie tablicy rejestracyjnej
1. Odłączyć zespół lampy, podważając go śrubokrętem z
płaską końcówką.
2. Odłączyć od zespołu lampy złącze elektryczne.
3. Zdjąć osłonę klosza i zamontować nową żarówkę.

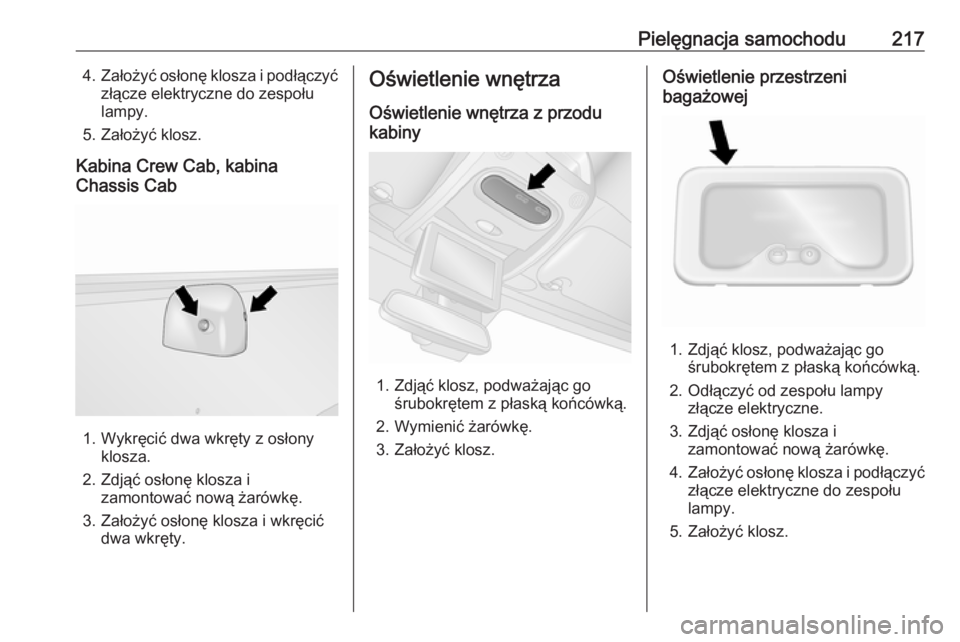

Pielęgnacja samochodu2174.Założyć osłonę klosza i podłączyć
złącze elektryczne do zespołu
lampy.
5. Założyć klosz.
Kabina Crew Cab, kabina
Chassis Cab
1. Wykręcić dwa wkręty z osłony klosza.
2. Zdjąć osłonę klosza i zamontować nową żarówkę.
3. Założyć osłonę klosza i wkręcić dwa wkręty.
Oświetlenie wnętrza
Oświetlenie wnętrza z przodu
kabiny
1. Zdjąć klosz, podważając go śrubokrętem z płaską końcówką.
2. Wymienić żarówkę.
3. Założyć klosz.
Oświetlenie przestrzeni
bagażowej
1. Zdjąć klosz, podważając go śrubokrętem z płaską końcówką.
2. Odłączyć od zespołu lampy złącze elektryczne.
3. Zdjąć osłonę klosza i zamontować nową żarówkę.
4. Założyć osłonę klosza i podłączyć
złącze elektryczne do zespołu
lampy.
5. Założyć klosz.

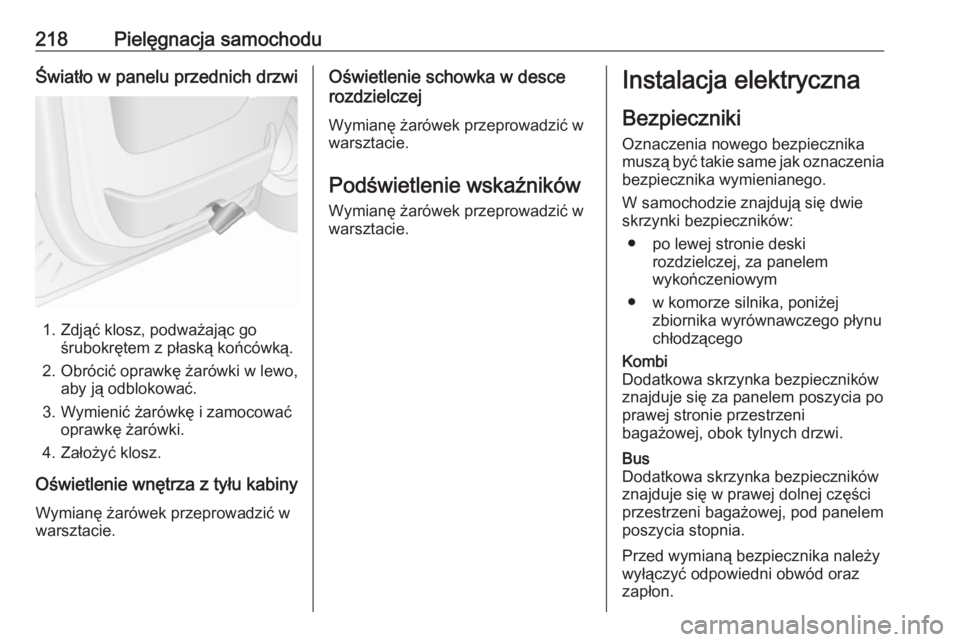

218Pielęgnacja samochoduŚwiatło w panelu przednich drzwi
1. Zdjąć klosz, podważając gośrubokrętem z płaską końcówką.
2. Obrócić oprawkę żarówki w lewo, aby ją odblokować.
3. Wymienić żarówkę i zamocować oprawkę żarówki.
4. Założyć klosz.
Oświetlenie wnętrza z tyłu kabiny Wymianę żarówek przeprowadzić w
warsztacie.
Oświetlenie schowka w desce
rozdzielczej
Wymianę żarówek przeprowadzić w
warsztacie.
Podświetlenie wskaźników
Wymianę żarówek przeprowadzić w
warsztacie.Instalacja elektryczna
Bezpieczniki Oznaczenia nowego bezpiecznika
muszą być takie same jak oznaczenia
bezpiecznika wymienianego.
W samochodzie znajdują się dwie
skrzynki bezpieczników:
● po lewej stronie deski rozdzielczej, za panelem
wykończeniowym
● w komorze silnika, poniżej zbiornika wyrównawczego płynu
chłodzącegoKombi
Dodatkowa skrzynka bezpieczników
znajduje się za panelem poszycia po
prawej stronie przestrzeni
bagażowej, obok tylnych drzwi.Bus
Dodatkowa skrzynka bezpieczników
znajduje się w prawej dolnej części
przestrzeni bagażowej, pod panelem
poszycia stopnia.
Przed wymianą bezpiecznika należy
wyłączyć odpowiedni obwód oraz
zapłon.

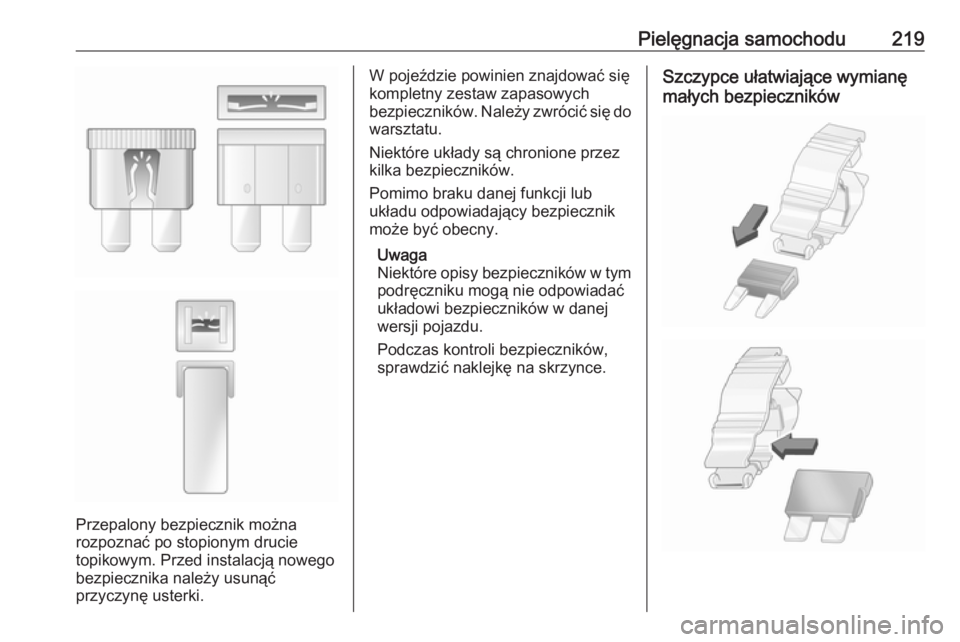

Pielęgnacja samochodu219
Przepalony bezpiecznik można
rozpoznać po stopionym drucie
topikowym. Przed instalacją nowego
bezpiecznika należy usunąć
przyczynę usterki.
W pojeździe powinien znajdować się
kompletny zestaw zapasowych
bezpieczników. Należy zwrócić się do
warsztatu.
Niektóre układy są chronione przez
kilka bezpieczników.
Pomimo braku danej funkcji lub
układu odpowiadający bezpiecznik
może być obecny.
Uwaga
Niektóre opisy bezpieczników w tym podręczniku mogą nie odpowiadać
układowi bezpieczników w danej wersji pojazdu.
Podczas kontroli bezpieczników,
sprawdzić naklejkę na skrzynce.Szczypce ułatwiające wymianę
małych bezpieczników

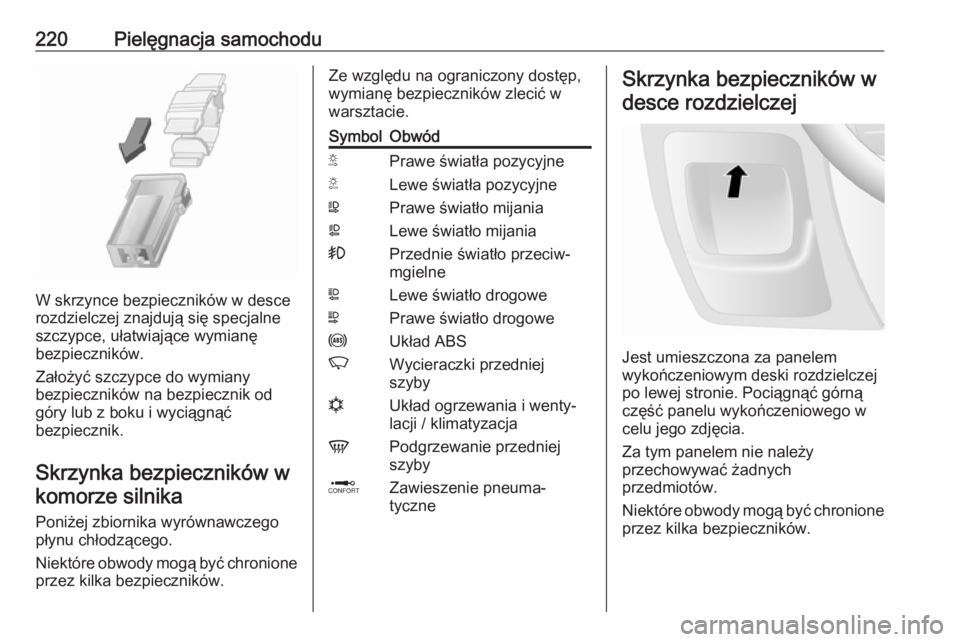

220Pielęgnacja samochodu
W skrzynce bezpieczników w desce
rozdzielczej znajdują się specjalne
szczypce, ułatwiające wymianę
bezpieczników.
Założyć szczypce do wymiany
bezpieczników na bezpiecznik od
góry lub z boku i wyciągnąć
bezpiecznik.
Skrzynka bezpieczników w
komorze silnika
Poniżej zbiornika wyrównawczego
płynu chłodzącego.
Niektóre obwody mogą być chronione przez kilka bezpieczników.
Ze względu na ograniczony dostęp,
wymianę bezpieczników zlecić w
warsztacie.SymbolObwódSPrawe światła pozycyjneTLewe światła pozycyjneWPrawe światło mijaniaaLewe światło mijania>Przednie światło przeciw‐
mgielneLLewe światło drogoweNPrawe światło drogoweuUkład ABSKWycieraczki przedniej
szybynUkład ogrzewania i wenty‐
lacji / klimatyzacjaVPodgrzewanie przedniej
szybyQZawieszenie pneuma‐
tyczneSkrzynka bezpieczników w
desce rozdzielczej
Jest umieszczona za panelem
wykończeniowym deski rozdzielczej
po lewej stronie. Pociągnąć górną
część panelu wykończeniowego w
celu jego zdjęcia.
Za tym panelem nie należy
przechowywać żadnych
przedmiotów.
Niektóre obwody mogą być chronione przez kilka bezpieczników.

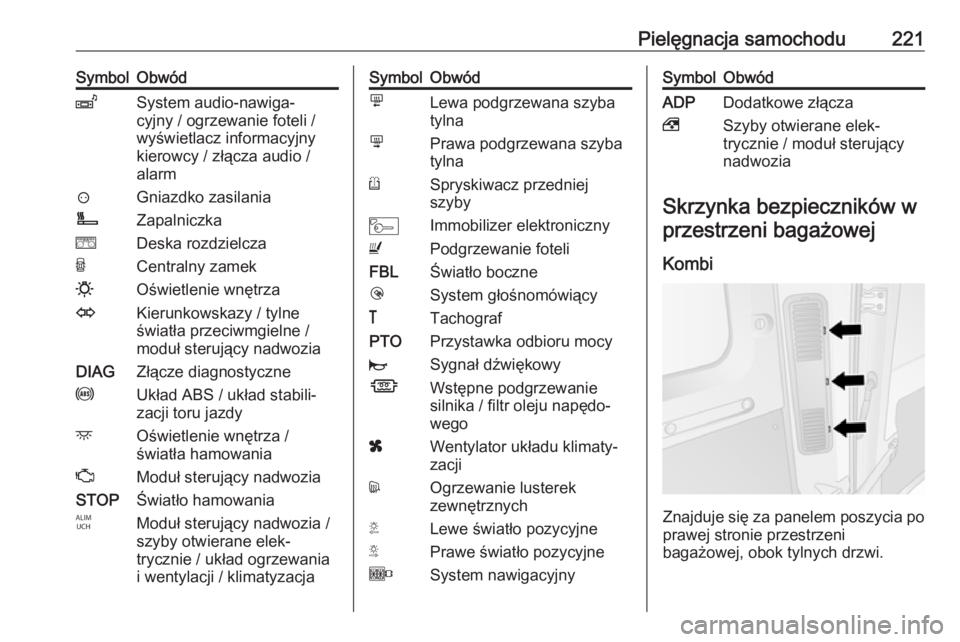

Pielęgnacja samochodu221SymbolObwódZSystem audio-nawiga‐
cyjny / ogrzewanie foteli /
wyświetlacz informacyjny
kierowcy / złącza audio /
alarm?Gniazdko zasilaniaÌZapalniczkaeDeska rozdzielczaUCentralny zamek0Oświetlenie wnętrzaOKierunkowskazy / tylne
światła przeciwmgielne /
moduł sterujący nadwoziaDIAGZłącze diagnostyczneuUkład ABS / układ stabili‐
zacji toru jazdydOświetlenie wnętrza /
światła hamowaniaZModuł sterujący nadwoziaSTOPŚwiatło hamowaniaIModuł sterujący nadwozia /
szyby otwierane elek‐
trycznie / układ ogrzewania
i wentylacji / klimatyzacjaSymbolObwódmLewa podgrzewana szyba
tylnanPrawa podgrzewana szyba
tylnaRSpryskiwacz przedniej
szybyMImmobilizer elektronicznyUPodgrzewanie foteliFBLŚwiatło bocznelSystem głośnomówiący&TachografPTOPrzystawka odbioru mocyjSygnał dźwiękowyÍWstępne podgrzewanie
silnika / filtr oleju napędo‐
wegoxWentylator układu klimaty‐
zacjidOgrzewanie lusterek
zewnętrznychTLewe światło pozycyjneSPrawe światło pozycyjneOSystem nawigacyjnySymbolObwódADPDodatkowe złącza,Szyby otwierane elek‐
trycznie / moduł sterujący
nadwozia
Skrzynka bezpieczników w
przestrzeni bagażowej
Kombi
Znajduje się za panelem poszycia po prawej stronie przestrzeni
bagażowej, obok tylnych drzwi.

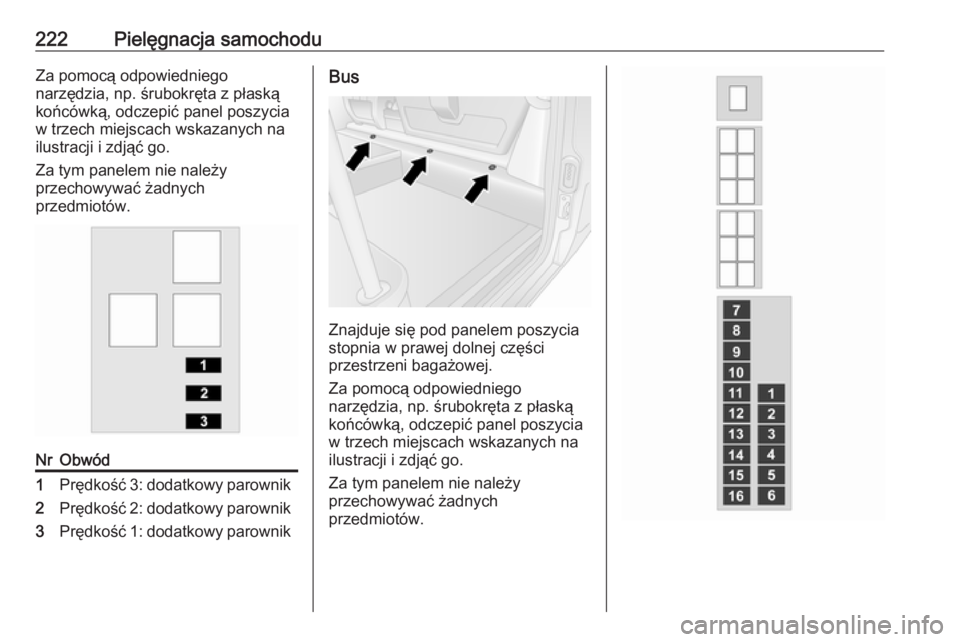

222Pielęgnacja samochoduZa pomocą odpowiedniego
narzędzia, np. śrubokręta z płaską końcówką, odczepić panel poszycia
w trzech miejscach wskazanych na
ilustracji i zdjąć go.
Za tym panelem nie należy
przechowywać żadnych
przedmiotów.NrObwód1Prędkość 3: dodatkowy parownik2Prędkość 2: dodatkowy parownik3Prędkość 1: dodatkowy parownikBus
Znajduje się pod panelem poszycia
stopnia w prawej dolnej części
przestrzeni bagażowej.
Za pomocą odpowiedniego
narzędzia, np. śrubokręta z płaską
końcówką, odczepić panel poszycia
w trzech miejscach wskazanych na
ilustracji i zdjąć go.
Za tym panelem nie należy
przechowywać żadnych
przedmiotów.
