2018.5 OPEL MOVANO_B Instrukcja obsługi (in Polish)

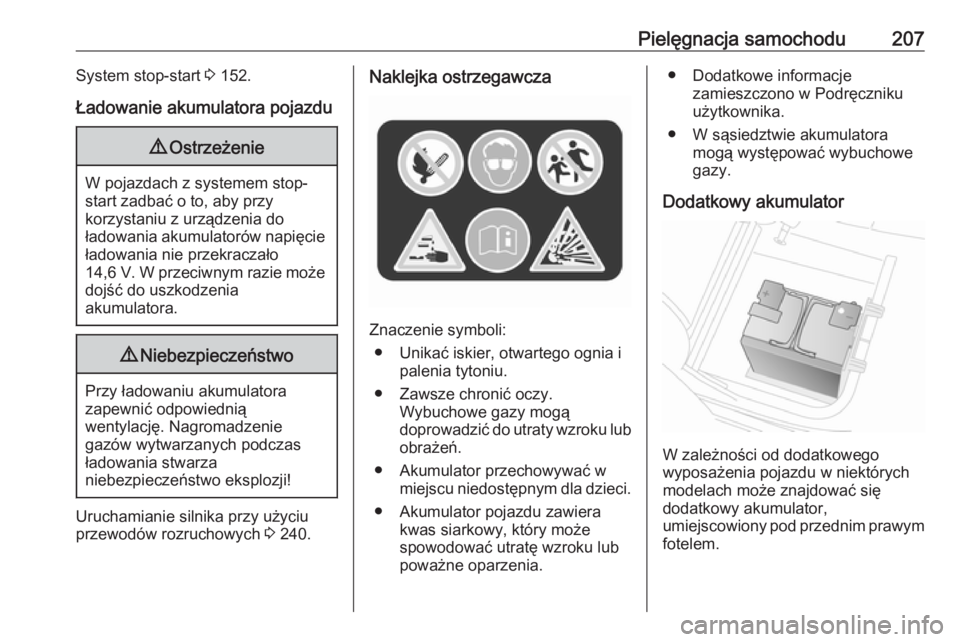

Pielęgnacja samochodu207System stop-start 3 152.
Ładowanie akumulatora pojazdu9 Ostrzeżenie
W pojazdach z systemem stop-
start zadbać o to, aby przy
korzystaniu z urządzenia do
ładowania akumulatorów napięcie ładowania nie przekraczało
14,6 V . W przeciwnym razie może
dojść do uszkodzenia
akumulatora.
9 Niebezpieczeństwo
Przy ładowaniu akumulatora
zapewnić odpowiednią
wentylację. Nagromadzenie
gazów wytwarzanych podczas
ładowania stwarza
niebezpieczeństwo eksplozji!
Uruchamianie silnika przy użyciu
przewodów rozruchowych 3 240.
Naklejka ostrzegawcza
Znaczenie symboli:
● Unikać iskier, otwartego ognia i palenia tytoniu.
● Zawsze chronić oczy. Wybuchowe gazy mogą
doprowadzić do utraty wzroku lub
obrażeń.
● Akumulator przechowywać w miejscu niedostępnym dla dzieci.
● Akumulator pojazdu zawiera kwas siarkowy, który może
spowodować utratę wzroku lub poważne oparzenia.
● Dodatkowe informacje zamieszczono w Podręczniku
użytkownika.
● W sąsiedztwie akumulatora mogą występować wybuchowe
gazy.
Dodatkowy akumulator
W zależności od dodatkowego
wyposażenia pojazdu w niektórych
modelach może znajdować się
dodatkowy akumulator,
umiejscowiony pod przednim prawym fotelem.

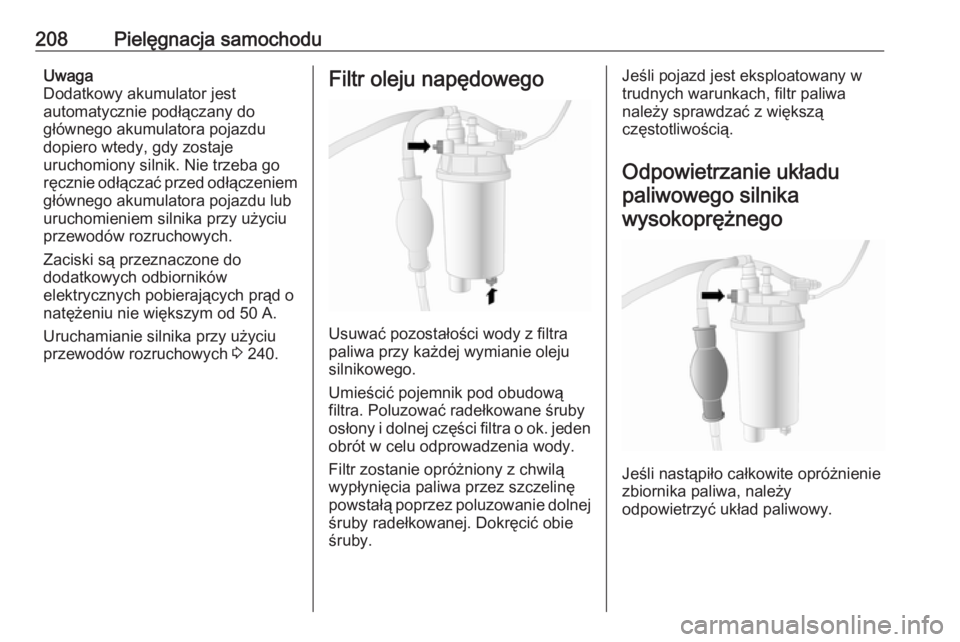

208Pielęgnacja samochoduUwaga
Dodatkowy akumulator jest
automatycznie podłączany do
głównego akumulatora pojazdu
dopiero wtedy, gdy zostaje
uruchomiony silnik. Nie trzeba go
ręcznie odłączać przed odłączeniem głównego akumulatora pojazdu lub
uruchomieniem silnika przy użyciu
przewodów rozruchowych.
Zaciski są przeznaczone do
dodatkowych odbiorników
elektrycznych pobierających prąd o
natężeniu nie większym od 50 A.
Uruchamianie silnika przy użyciu
przewodów rozruchowych 3 240.Filtr oleju napędowego
Usuwać pozostałości wody z filtra
paliwa przy każdej wymianie oleju
silnikowego.
Umieścić pojemnik pod obudową
filtra. Poluzować radełkowane śruby
osłony i dolnej części filtra o ok. jeden
obrót w celu odprowadzenia wody.
Filtr zostanie opróżniony z chwilą
wypłynięcia paliwa przez szczelinę
powstałą poprzez poluzowanie dolnej
śruby radełkowanej. Dokręcić obie
śruby.
Jeśli pojazd jest eksploatowany w
trudnych warunkach, filtr paliwa
należy sprawdzać z większą
częstotliwością.
Odpowietrzanie układu paliwowego silnikawysokoprężnego
Jeśli nastąpiło całkowite opróżnienie
zbiornika paliwa, należy
odpowietrzyć układ paliwowy.

Pielęgnacja samochodu209Należy zatankować paliwo i wykonać
poniższe czynności:
1. Umieścić odpowiedni pojemnik na
paliwo pod śrubą odpowietrzającą filtra paliwa.
2. Poluzować śrubę odpowietrzającą (oznaczoną
strzałką) o jeden obrót.
3. Wykonując powolne i miarowe ruchy, ręcznie obsługiwać pompę
paliwową do momentu, gdy
paliwo wypływające ze szczeliny
powstałej przez poluzowanie
śruby odpowietrzającej będzie
pozbawione pęcherzyków powietrza.
4. Dokręcić śrubę odpowietrzającą.
W samochodach bez rzędowej
pompy paliwowej należy zatankować
paliwo i wykonać poniższe czynności:Przestroga
Nie obracać kluczyka
zapłonowego w położenie 3 przed
rozpoczęciem procedury
odpowietrzania.
Położenia kluczyka w wyłączniku zapłonu 3 149.
1. Obrócić kluczyk zapłonowy w
położenie 2 i przytrzymać przez
5 sekund.
2. Obrócić kluczyk z powrotem w położenie 1 i odczekać
3 sekundy.
3. Kilka razy powtórzyć kroki 1 i 2.
4. Obrócić kluczyk w położenie 3, a
następnie z powrotem w położenie 0.
Jeśli silnika nie można uruchomić po
kilku próbach odpowietrzenia układu
paliwowego, zwrócić się do
warsztatu.
Wymiana piór wycieraczek
Pióra wycieraczek szyby
przedniej
W razie potrzeby skorzystać ze
stopnia znajdującego się pod
reflektorami, aby dosięgnąć do
wycieraczki szyby przedniej.
Unieść ramię wycieraczki, nacisnąć
zatrzask mocujący w stronę ramienia wycieraczki i odłączyć pióro.
Przyłożyć pióro wycieraczki
nachylone pod niewielkim kątem do
ramienia wycieraczki i wcisnąć aż do
zablokowania.
Ostrożnie opuścić ramię wycieraczki.

210Pielęgnacja samochoduWymiana żarówek
Upewnić się, że zapłon jest
całkowicie wyłączony (silnik pojazdu nie może być wyłączony przez
funkcję Autostop 3 152) i wyłączyć
odpowiedni przełącznik lub zamknąć
drzwi.
Nowe żarówki należy chwytać
wyłącznie za cokół. Nie dotykać
części szklanej gołymi rękoma.
Podczas wymiany korzystać
wyłącznie z żarówek tego samego
typu.
Kontrola żarówek
Po wymianie żarówki włączyć zapłon, a następnie włączyć i sprawdzić
światła.
Wykonywanie prac 3 200.Reflektory
Reflektory takie mają oddzielne
lampy świateł drogowych 1 i świateł
mijania 2.
Światła drogowe
1. Zdjąć osłonę reflektora.
2. Odłączyć złącze elektryczne od oprawki żarówki.

Pielęgnacja samochodu2113. Zdjąć zacisk sprężynowy i wyjąćoprawkę żarówki z obudowy
odbłyśnika.
4. Odłączyć żarówkę od oprawki i zamontować nową żarówkę.
5. Włożyć oprawkę żarówki w obudowę odbłyśnika.
6. Zamocować zaciskiem sprężynowym i podłączyć złącze
elektryczne do oprawki żarówki.
7. Założyć osłonę reflektora.
Światła mijania
1. Zdjąć osłonę reflektora.
2. Odłączyć złącze elektryczne od oprawki żarówki.
3. Obrócić oprawkę żarówki w lewo,aby ją odblokować.
4. Wyjąć oprawkę żarówki z obudowy odbłyśnika.
5. Odłączyć żarówkę od oprawki i zamontować nową żarówkę.
6. Włożyć oprawkę żarówki, umieszczając dwa występy w
reflektorze i obracając oprawkę w prawo, aż do zablokowania.
7. Podłączyć złącze elektryczne do oprawki żarówki.
8. Założyć osłonę reflektora.
Światła pozycyjne
1. Zdjąć osłonę.
2. Odłączyć złącze elektryczne od oprawki żarówki.
3. Obrócić oprawkę żarówki w lewo, aby ją odblokować.
4. Wyjąć oprawkę żarówki z obudowy odbłyśnika.

212Pielęgnacja samochodu
5. Odłączyć żarówkę od oprawki izamontować nową żarówkę.
6. Włożyć oprawkę żarówki, umieszczając dwa występy w
reflektorze i obracając oprawkę w prawo, aż do zablokowania.
7. Podłączyć złącze elektryczne do oprawki żarówki.
8. Zamocować osłonę.
Światło boczne
Reflektory takie mają oddzielne
lampy świateł drogowych 1 i świateł
mijania 2. Światło boczne 3 znajduje
sie pomiędzy światłami głównymi.
1. Zdjąć osłonę.
2. Odłączyć złącze elektryczne od oprawki żarówki.
3. Obrócić oprawkę żarówki w lewo, aby ją odblokować.
4. Wyjąć oprawkę żarówki z obudowy odbłyśnika.
5. Odłączyć żarówkę od oprawki i zamontować nową żarówkę.
6. Włożyć oprawkę żarówki, umieszczając dwa występy w
reflektorze i obracając oprawkę w prawo, aż do zablokowania.
7. Podłączyć złącze elektryczne do oprawki żarówki.
8. Zamocować osłonę.
Światła przeciwmgielne
Wymianę żarówek przednich świateł
przeciwmgielnych przeprowadzić w
warsztacie.

Pielęgnacja samochodu213Kierunkowskazy przednie
1. Zdjąć osłonę.
2. Odłączyć złącze elektryczne od oprawki żarówki.
3. Obrócić oprawkę żarówki w lewo, aby ją odblokować.
4. Wyjąć oprawkę żarówki z obudowy odbłyśnika.
5. Odłączyć żarówkę od oprawki i zamontować nową żarówkę.
6. Włożyć oprawkę żarówki, umieszczając dwa występy w
reflektorze i obracając oprawkę w prawo, aż do zablokowania.
7. Podłączyć złącze elektryczne do oprawki żarówki.
8. Zamocować osłonę.
Światła tylne
Kierunkowskaz, światło tylne i
hamowania, światło cofania, tylne
światło przeciwmgielne
1. Zdjąć górny i dolny panel wykończeniowy z tylnego słupka.
2. Odkręcić dwie nakrętki z kołków ustalających z tyłu zespołu lampy.
3. Wysunąć zespół lampy w tył od zewnątrz.
4. Odłączyć od zespołu lampy złącze elektryczne.

214Pielęgnacja samochodu
5.Wykręcić trzy śruby z tyłu zespołu
lampy.
6. Wyjąć oprawkę żarówki z zespołu
lampy.
7. Lekko wcisnąć żarówkę w gniazdo, obrócić w lewo,
wyciągnąć, a następnie
zamocować nową żarówkę.
Kierunkowskaz ( 1)
Światło tylne i hamowania ( 2)
Światło cofania ( 3)
Tylne światło przeciwmgielne,
może występować tylko po jednej stronie ( 4)
8. Zamocować oprawkę żarówki w zespole lampy.
9. Wkręcić trzy śruby z tyłu zespołu lampy.
10. Podłączyć do zespołu lampy złącze elektryczne.
11. Umieścić od zewnątrz zespół lampy w pierwotnym położeniu,
zwracając uwagę na jej
prawidłowe osadzenie.
12. Nakręcić dwie nakrętki na kołki ustalające z tyłu zespołu lampy.
13. Zamocować górny i dolny panel wykończeniowy do tylnego
słupka.Kabina Crew Cab, kabina Chassis CabKierunkowskaz, światło tylne i
hamowania, światło cofania, tylne
światło przeciwmgielne
1. Wykręcić cztery wkręty z klosza.
2. Wyjąć klosz z otworu.
