2017 TOYOTA RAV4 Instruksjoner for bruk (in Norwegian)

4887-2. Tiltak i en nødssituasjon
OM42B82NO
OBS
■Ved etterfylling av kjølevæske for motor/strømstyringsenhet
Tøm kjølevæske på sakte etter at hybridsystemet har kjølt seg tilstrekkelig
ned. Hybridsystemet kan skades hvis du fyller avkjølt kjølevæske for raskt
på et varmt hybridsystem.
■ Hindre skade på kjølesystemet
Ta hensyn til forholdsreglene nedenfor:
● Unngå at kjølevæsken blir tilsmu sset med fremmedlegemer (som sand
eller støv osv.).
● Ikke bruk kjølende tilsetningsmidler.
OM42B82NO.book Page 488 Thursday, August 24, 2017 7:00 PM

4897-2. Tiltak i en nødssituasjon
7
Hvis det oppstår problemer
OM42B82NO
Hvis bilen blir stående fast
Stans hybridsystemet. Trekk parkeringsbremsen godt til og sett
giret i P-stilling.
Fjern gjørme, leire eller sand fra området rundt hjulet som sitter fast.
Plasser trebiter, steiner, greiner eller annet materiale som kan gi
bedre friksjon, under dekkene.
Start hybridsystemet på nytt.
Sett giret i D- eller R-stilling og frigjør parkeringsbremsen. Så
trykker du forsiktig inn gasspedalen.
■ Når det er vanskelig å få løs bilen
Følg en av fremgangsmåtene nedenf or hvis hjulene spinner eller
bilen setter seg fast i gjørme, leire eller snø:
Trykk på for å slå av antispinnsys-
temet.
1
2
3
4
5
OM42B82NO.book Page 489 Thursday, August 24, 2017 7:00 PM

4907-2. Tiltak i en nødssituasjon
OM42B82NO
ADVARSEL
■Når du forsøker å kjøre løs en bil som sitter fast
Hvis du velger å dytte bilen frem og tilbake for å få den løs, må du passe på
at omgivelsene er fri slik at du ikke treffer andre biler, gjenstander eller per-
soner. Bilen kan også plutselig hoppe fremov er eller bakover når den blir fri.
Vær svært forsiktig.
■ Når du skifter gir
Pass på at du ikke skifter gir mens gasspedalen er trykket ned.
Det kan føre til uventet rask akselerasjon av bilen, noe som kan føre til en
ulykke og resultere i alvorlige personskader.
OBS
■Slik unngår du å skade hybridgiret og andre komponenter
● Unngå hjulspinn, og trykk ikke inn gasspedalen mer enn nødvendig.
● Hvis bilen fortsatt sitter fast etter at du har prøvd disse metodene, kan det
hende den må taues fri.
OM42B82NO.book Page 490 Thursday, August 24, 2017 7:00 PM

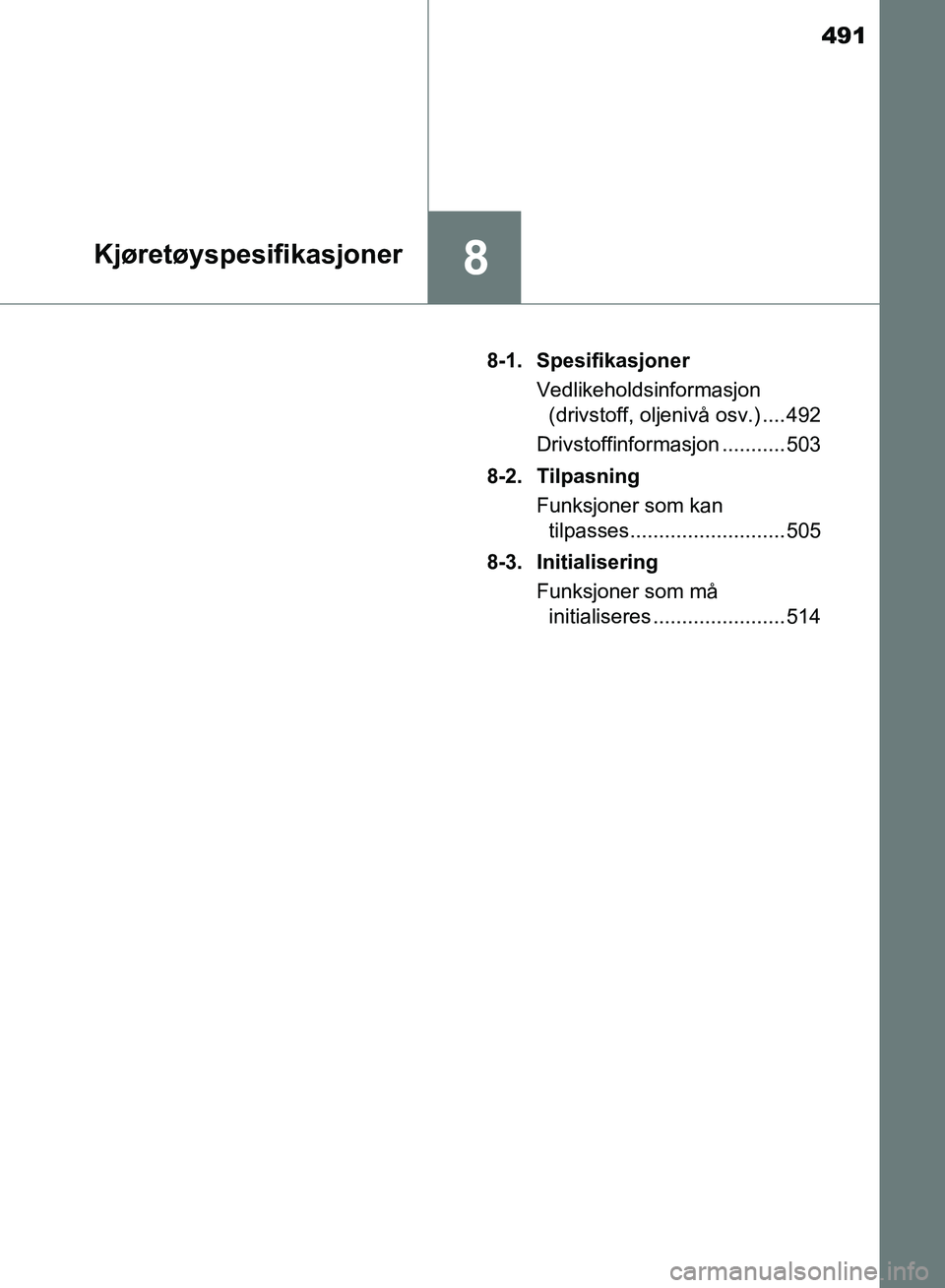

491
8Kjøretøyspesifikasjoner
OM42B82NO8-1. Spesifikasjoner
Vedlikeholdsinformasjon (drivstoff, oljenivå osv.) .... 492
Drivstoffinformasjon ........... 503
8-2. Tilpasning Funksjoner som kan tilpasses........................... 505
8-3. Initialisering Funksjoner som må initialiseres ....................... 514
OM42B82NO.book Page 491 Thursday, August 24, 2017 7:00 PM

4928-1. Spesifikasjoner
OM42B82NO
Vedlikeholdsinformasjon (drivstoff, oljenivå osv.)
*1: Bil uten last
*2: Biler med økt bilhøyde
*: Biler for kjøring med tilhenger. (→S. 174)
Mål
Total lengde4 605 mm
Total bredde1 845 mm
Total høyde*1
Uten taklastbærer1 675 mm
1 685 mm*2
Uten taklastbærer1 705 mm
1 715 mm*2
Akselavstand2 660 mm
Sporvidde foran og bak17-tommers dekk1 570 mm
18-tommers dekk1 560 mm
Vekter
To t a l v e k tModeller med tohjulsdrift2 205 kg
AWD-modeller2 270 kg
Maksimalt tillatt
akseltrykkForan1 220 kgBak
Tilhengerfestebelastning*70 kg
Trekkapasitet*
Uten brems750 kg
Med
bremsModeller med
tohjulsdrift800 kg
AWD-modeller1 650 kg
OM42B82NO.book Page 492 Thursday, August 24, 2017 7:00 PM

4938-1. Spesifikasjoner
OM42B82NO
8
Kjøretøyspesifikasjoner
■Understellsnummer
Understellsnummeret (VIN) er den juridiske identiteten til bilen din.
Dette er det primære identifikasjonsnummeret for din Toyota. Det
brukes til registreringen av bilen.
Dette nummeret er preget inn
under høyre forsete.
Nummeret er preget oppe til
venstre på dashbordet.
Dette nummeret står også på
chassisplaten.
Kjøretøyidentifikasjon
OM42B82NO.book Page 493 Thursday, August 24, 2017 7:00 PM

4948-1. Spesifikasjoner
OM42B82NO■
Motornummer
Motornummeret er preget inn i
motorblokken som vist.
Motor
Modell2AR-FXE
Ty p e4-sylindret 4-takts rekkemotor, bensin
Boring og slaglengde90,0 ×
98,0 mm
Slagvolum2 494 cm3
VentilklaringAutomatisk justeringDrivremstramming
Drivstoff
Drivstofftype
Når du finner disse typene drivstoff på bensin-
stasjonen, må du kun bruke drivstoff med en av
følgende etiketter.

Innenfor EU:
Kun blyfri bensin som tilfredsstiller den euro-
peiske standarden EN228
Utenfor EU:
Kun blyfri bensin
RON (oktantall)91 eller høyere
Kapasitet drivstofftank
(referanse)56 l
OM42B82NO.book Page 494 Thursday, August 24, 2017 7:00 PM

4958-1. Spesifikasjoner
OM42B82NO
8
Kjøretøyspesifikasjoner
*: Kun AWD-modeller
Elektrisk motor
ForanBak*
Ty p ePermanent magnetisert synkronmotor
Maksimal effekt105 kW50 kW
Maksimalt dreiemoment270 Nm139 Nm
Hybridbatteri
Ty p eNikkel-metallhydridbatteri
Spenning7,2 V / modul
Kapasitet6,5 Ah (3 HR)
Antall34 moduler
Samlet spenning244,8V
OM42B82NO.book Page 495 Thursday, August 24, 2017 7:00 PM
