2017 TOYOTA RAV4 Instruksjoner for bruk (in Norwegian)

3606-3. Vedlikehold du kan gjøre selv
OM42B82NO
Forholdsregler ved vedlikehold du kan utføre selv
Hvis du utfører vedlikehold selv, må du utføre de riktige handlin-
gene som er beskrevet i disse avsnittene.
PunkterDeler og verktøy
Batteritilstand,
12-voltsbatteri
(→ S. 373)
• Vanlig skiftenøkkel (for polklemmebolter)
Kjølevæs-
kenivå for
motor/strøm-
styringsenhet
(→ S. 369)
• ”Toyota Super Long Life Coolant” eller tilsvarende kjøle-
væske av høy kvalitet med teknologi for hybrid organisk
syre med lang holdbarhet basert på etylenglykol uten
silikater, aminer, nitritter og borater
”Toyota Super Long Life Coolant” er en ferdigblanding
av 50 % frostvæske og 50 % avionisert vann.
• Trakt (som kun brukes til å fylle på kjølevæske)
Motoroljenivå
(→ S. 366)• ”Toyota Genuine Motor Oil” eller tilsvarende
• Fille eller papirhåndkle
• Trakt (som kun brukes til å fylle på motorolje)
Sikringer
(→ S. 396)• Sikring med samme strømstyrke som originalsikringen
Lyspærer
(→ S. 400)
• Lyspærer med samme nummer og watt som originalen
• Stjerneskrutrekker
• Flat skrutrekker
• Skiftenøkkel
Radiator og
kondensator
(→ S. 370)
⎯
Dekktrykk
(→ S. 386)• Dekktrykkmåler• Tilgang til komprimert
luft
Spylervæske
(→ S. 371)• Vann eller spylervæske som inneholder frostvæske (for
bruk om vinteren)
• Trakt (brukes kun til å fylle på vann eller spylervæske)
OM42B82NO.book Page 360 Thursday, August 24, 2017 7:00 PM

3616-3. Vedlikehold du kan gjøre selv
OM42B82NO
6
Vedlikehold og stell
ADVARSEL
Motorrommet inneholder mange mekaniske deler og væsker som plutselig
kan begynne å bevege på seg, bli varme eller bli elektrisk ladet. Ta hensyn til
forholdsreglene nedenfor for å unngå alvorlige personskader.
■Ved arbeid i motorrommet
● Forsikre deg om at både ”POWER ON” i multiinformasjonsdisplayet og
”READY”-indikatoren er av.
● Hold hender, klær og verktøy borte fra viften og drivremmen.
● Pass på at du ikke berører motor, strømstyringsenhet, radiator, eksosma-
nifold osv. like etter kjøring når de kan være varme. Olje og andre væsker
kan også være varme.
● Ikke la noe som lett brenner, som papir og kluter, være igjen i motorrommet.
● Ikke røyk, forårsak gnister eller bruk åpen ild i nærheten av drivstoff. Driv-
stoffdamp er svært lettantennelig.
● Vær oppmerksom når du arbeider med bremsevæske. Den kan skade
hender, øyne og lakkoverflater. Hvis det kommer væske på hendene dine
eller i øynene, må du straks skylle det aktuelle området med rent vann.
Ta kontakt med lege hvis ubehaget vedvarer.
■ Ved arbeid nær elektriske kjølevifter eller radiatorgrill
Kontroller at tenningsbryteren er sl ått av. Når tenningsbryteren er i ON-
modus, kan de elektriske kjøleviftene starte automatisk hvis klimaanlegget
er på og/eller kjølevæsketemperaturen er høy. ( →S. 370)
■ Vernebriller
Bruk vernebriller for å hindre at flygende eller fallende deler, væskesprut
osv. treffer øynene.
OBS
■Hvis du fjerner luftfilteret
Kjøring med luftfilteret fjernet kan føre til stor slitasje på motoren på grunn
av støv i luften.
■ Hvis væskenivået er for lavt eller høyt
Det er normalt at bremsevæskenivået blir litt lavere når bremseklossene sli-
tes, eller når væskenivået i akkumulatoren er høyt.
Hvis tanken må fylles ofte, kan det være en indikasjon på et alvorlig problem.
OM42B82NO.book Page 361 Thursday, August 24, 2017 7:00 PM

3626-3. Vedlikehold du kan gjøre selv
OM42B82NO

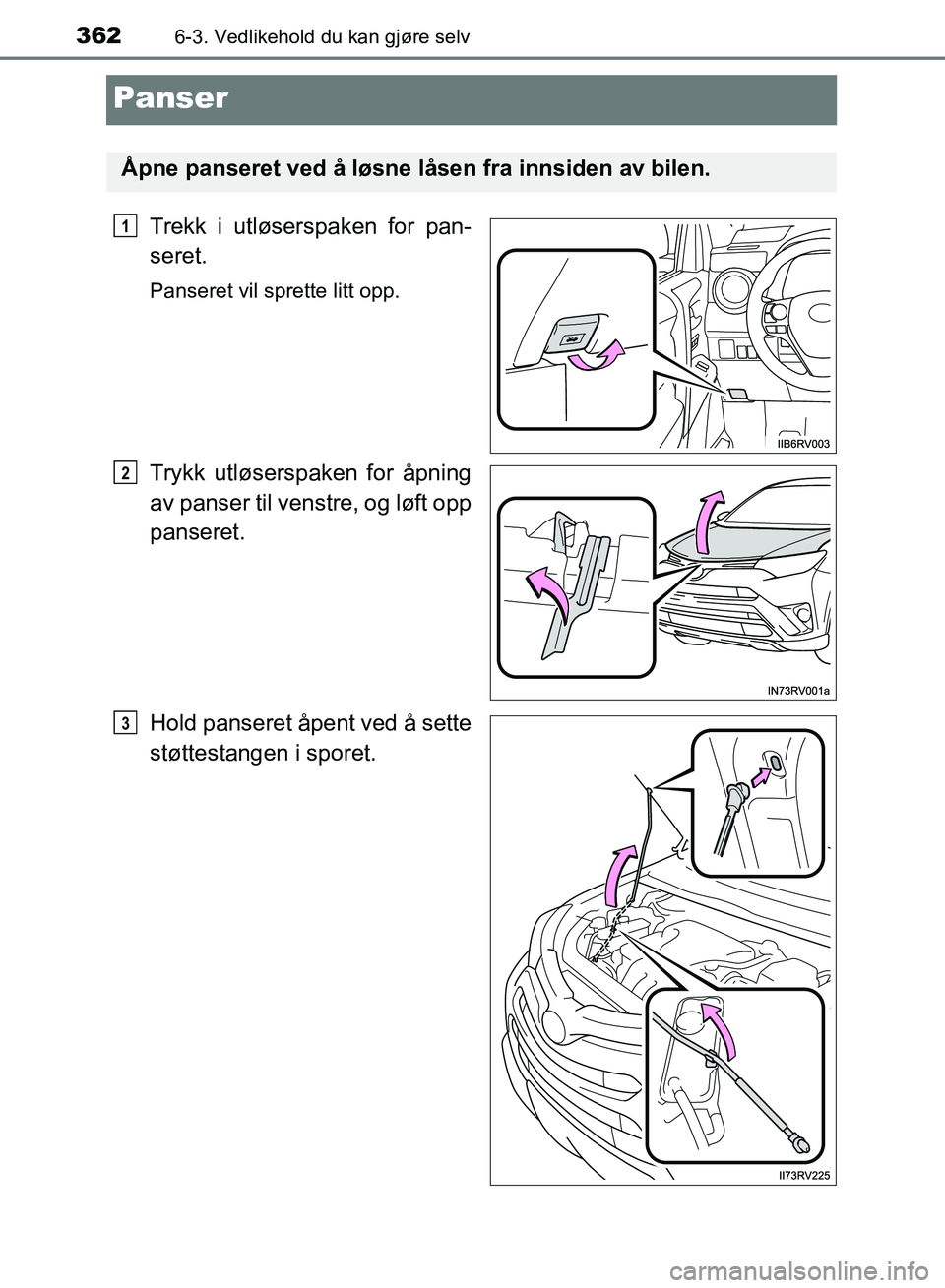

Panser
Trekk i utløserspaken for pan-
seret.
Panseret vil sprette litt opp.
Trykk utløserspaken for åpning
av panser til venstre, og løft opp
panseret.
Hold panseret åpent ved å sette
støttestangen i sporet.
Åpne panseret ved å løsne låsen fra innsiden av bilen.
1
2
3
OM42B82NO.book Page 362 Thursday, August 24, 2017 7:00 PM

3636-3. Vedlikehold du kan gjøre selv
OM42B82NO
6
Vedlikehold og stell
ADVARSEL
■Kontroll før kjøring
Kontroller at panseret er helt lukket og låst.
Hvis panseret ikke låses skikkelig, kan det åpne seg mens bilen be\
veger
seg og føre til en ulykke som kan resultere i alvorlige personskader.
■ Etter at støttestange n er satt inn i sporet
Kontroller at stangen støtter panseret skikkelig slik at det ikke faller ned på
hodet eller kroppen din.
OBS
■ Ved lukking av panseret
Kontroller at støttestangen er satt til bake på plass i klipset før du lukker pan-
seret. Hvis du prøver å lukke panseret med støttestangen oppe, kan panse-
ret bli skadd.
OM42B82NO.book Page 363 Thursday, August 24, 2017 7:00 PM

3646-3. Vedlikehold du kan gjøre selv
OM42B82NO
Plassering av jekken
◆Foran
◆Bak
Følg instruksjonene som fulgte med jekken og bruk den forsiktig.
Plasser jekken riktig når du skal jekke opp bi len. Feil plassering
kan skade bilen eller føre til personskader.
OM42B82NO.book Page 364 Thursday, August 24, 2017 7:00 PM

3656-3. Vedlikehold du kan gjøre selv
OM42B82NO
6
Vedlikehold og stell
Motorrom
■12-voltsbatteri
→S. 373
Sikringsbokser ( →S. 396)
Ekspansjonstank (→ S. 369)
Oljepåfyllingslokk (→ S. 367)
Kjølevæskebeholder for
strømstyringsenhet ( →S. 369) Radiator (
→S. 370)
Kondenser ( →S. 370)
Elektriske kjølevifter
Peilepinne (→ S. 366)
Spylervæskebeholder (→ S. 371)1
2
3
4
5
6
7
8
9
OM42B82NO.book Page 365 Thursday, August 24, 2017 7:00 PM

3666-3. Vedlikehold du kan gjøre selv
OM42B82NO
Kontroller oljenivået med peilepinnen når motoren har driftstempera-
tur og er slått av.
■Kontroll av motoroljenParker bilen på et plant underlag. Vent i minst fem minutter etter
å ha varmet opp motoren og stanset den, slik at oljen renner ned
i bunnpannen.
Trekk opp peilepinnen mens
du holder en fille under
enden.
Tørk av peilepinnen.
Flat peilepinne: Sett peilepinnen helt inn igjen.
Ikke-flat peilepinne: Sett den
ikke-flate peilepinnen helt inn
igjen med de utstikkende
områdene ( på illustra-
sjonen) pekende mot motoren.
Motorolje
1
2
3
4
1
OM42B82NO.book Page 366 Thursday, August 24, 2017 7:00 PM

3676-3. Vedlikehold du kan gjøre selv
OM42B82NO
6
Vedlikehold og stell
Trekk opp peilepinnen mens du holder en fille under enden, og
kontroller oljenivået.
Lav
Normal
For høyt
Formen på peilepinnen varierer avhengig av typen bil eller motor.
Tørk av peilepinnen, og sett den helt inn igjen.
■Etterfylling av motorolje
Hvis oljenivået er under eller
nær merket for lavt nivå, etter-
fyller du med samme oljetype
som allerede er på motoren.
Kontroller oljetypen og klargjør nødvendige hjelpemidler før du
etterfyller olje.
Ta av oljepåfyllingslokket ved å vri det mot klokken.
Fyll på motorolje sakte, og kontroller med peilepinnen.
Sett på oljepåfyllingslokket ved å vri det med klokken.
5
1
2
3
Flat peilepinneIkke-flat peilepinne
Måleside
6
Valg av motorolje →S. 496
Oljemengde (minimum →
maksimum) 1,5 l
Punkter
Ren trakt
1
2
3
OM42B82NO.book Page 367 Thursday, August 24, 2017 7:00 PM
