2017 TOYOTA HIGHLANDER HYBRID Manuel du propriétaire (in French)

6959-1. Spécifications
9
Caractéristiques du véhicule
HIGHLANDER_HV_D_OM0E018D
Viscosité recommandée: SAE 0W-20
L'huile SAE 0W-20 constitue le
meilleur choix car elle garantit
de bonnes économies de car-
burant et assure un bon démar-
rage par temps froid.
Si l'huile SAE 0W-20 n'est pas
disponible, vous pouvez utiliser
une huile SAE 5W-20. Cepen-
dant, elle doit être remplacée
par de l'huile SAE 0W-20 lors
de la prochaine vidange d'huile.
Viscosité de l'huile (0W-20 est expliqué ici à titre d'exemple):• La valeur 0W de 0W-20 indique l'aptitude de l'huile à permettre le démarrage à froid. Les huiles dont l'indice précédant le W est
bas facilitent davantage le démarrage du moteur par temps froid.
• La valeur 20 de 0W-20 indique la viscosité de l'huile lorsque la température de l'huile est élevée. Une huile dont l'indice de vis-
cosité est plus élevé (valeur plus grande) peut être mieux adap-
tée si le véhicule est utilisé à des vitesses élevées ou soumis à
des conditions de charge extrêmes.
Comment lire l'étiquette des bidons d'huile:
Le symbole d'identification de l'In ternational Lubricant Specification
Advisory Committee (ILSAC) est a pposé sur certains bidons d'huile
pour faciliter votre choix.
Température extérieure

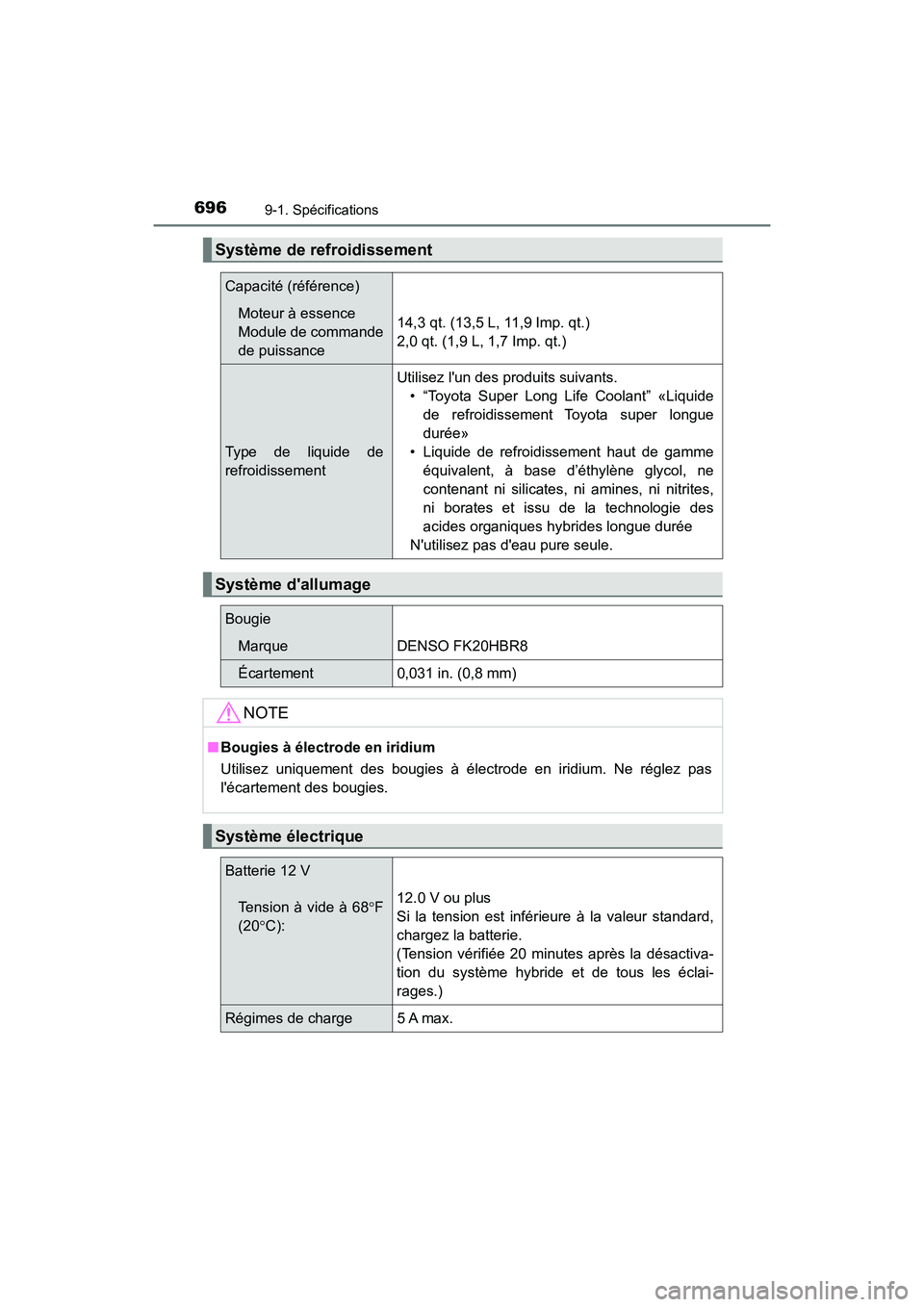

6969-1. Spécifications
HIGHLANDER_HV_D_OM0E018D
Système de refroidissement
Capacité (référence)
Moteur à essence
Module de commande
de puissance14,3 qt. (13,5 L, 11,9 Imp. qt.)
2,0 qt. (1,9 L, 1,7 Imp. qt.)
Type de liquide de
refroidissementUtilisez l'un des produits suivants.
• “Toyota Super Long Life Coolant” «Liquidede refroidissement Toyota super longue
durée»
• Liquide de refroidissement haut de gamme équivalent, à base d’éthylène glycol, ne
contenant ni silicates, ni amines, ni nitrites,
ni borates et issu de la technologie des
acides organiques hybrides longue durée
N'utilisez pas d'eau pure seule.
Système d'allumage
Bougie
MarqueDENSO FK20HBR8
Écartement0,031 in. (0,8 mm)
NOTE
■ Bougies à électrode en iridium
Utilisez uniquement des bougies à électrode en iridium. Ne réglez pas
l'écartement des bougies.
Système électrique
Batterie 12 V
Tension à vide à 68 F
(20 C): 12.0 V ou plus
Si la tension est inférieure à la valeur standard,
chargez la batterie.
(Tension vérifiée 20 minutes après la désactiva-
tion du système hybride et de tous les éclai-
rages.)
Régimes de charge5 A max.

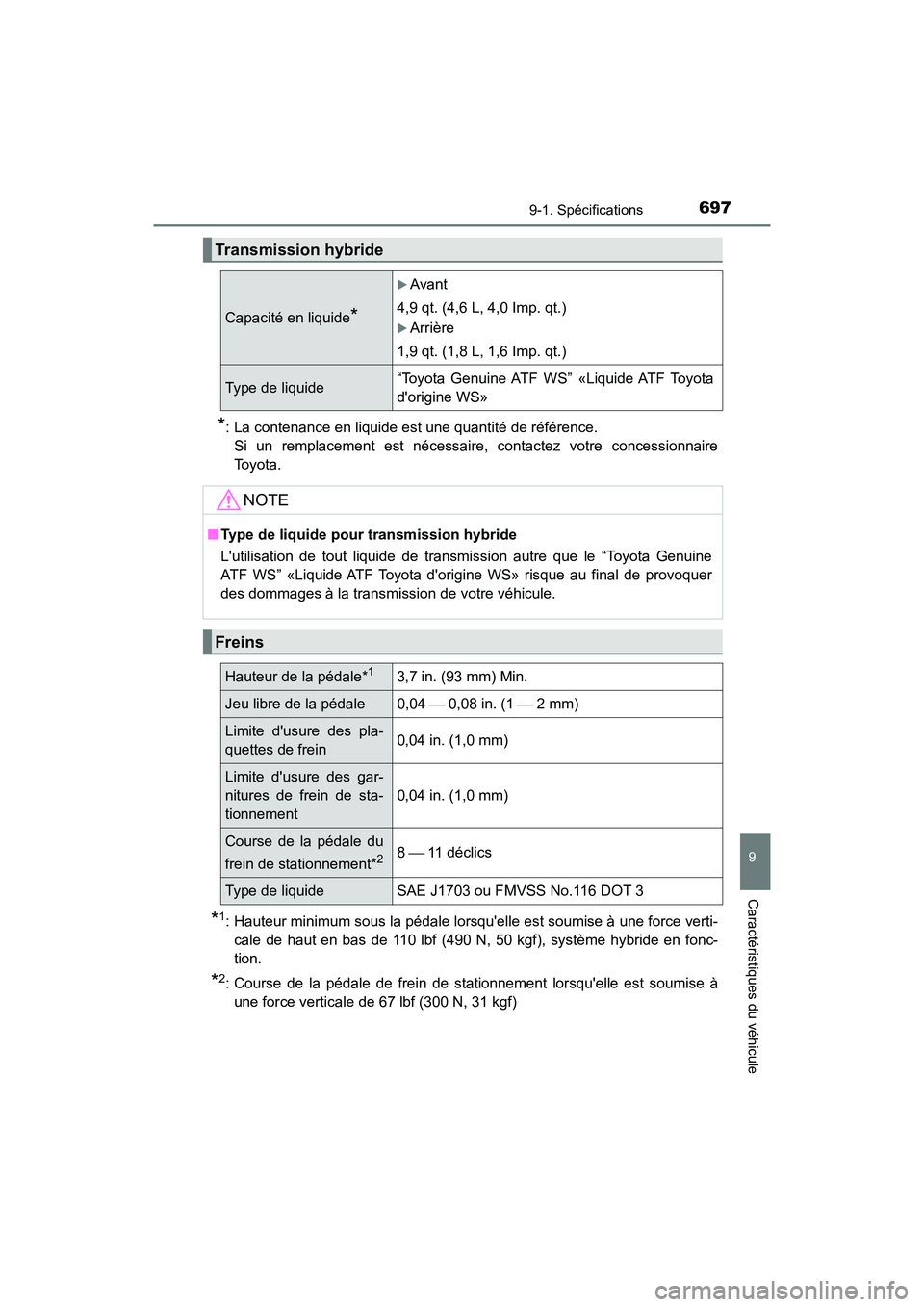

6979-1. Spécifications
9
Caractéristiques du véhicule
HIGHLANDER_HV_D_OM0E018D
*: La contenance en liquide est une quantité de référence.Si un remplacement est nécessaire, contactez votre concessionnaire
Toyota.
*1: Hauteur minimum sous la pédale lorsqu'elle est soumise à une force verti-cale de haut en bas de 110 lbf (490 N, 50 kgf), système hybride en fonc-
tion.
*2: Course de la pédale de frein de stationnement lorsqu'elle est soumise àune force verticale de 67 lbf (300 N, 31 kgf)
Transmission hybride
Capacité en liquide*
Avant
4,9 qt. (4,6 L, 4,0 Imp. qt.)
Arrière
1,9 qt. (1,8 L, 1,6 Imp. qt.)
Type de liquide “Toyota Genuine ATF WS” «Liquide ATF Toyota
d'origine WS»
NOTE
■
Type de liquide pour transmission hybride
L'utilisation de tout liquide de transmission autre que le “Toyota Genuine
ATF WS” «Liquide ATF Toyota d'origine WS» risque au final de provoquer
des dommages à la transmission de votre véhicule.
Freins
Hauteur de la pédale*13,7 in. (93 mm) Min.
Jeu libre de la pédale 0,04  0,08 in. (1  2 mm)
Limite d'usure des pla-
quettes de frein 0,04 in. (1,0 mm)
Limite d'usure des gar-
nitures de frein de sta-
tionnement0,04 in. (1,0 mm)
Course de la pédale du
frein de stationnement*
28 
11 déclics
Type de liquide SAE J1703 ou FMVSS No.116 DOT 3

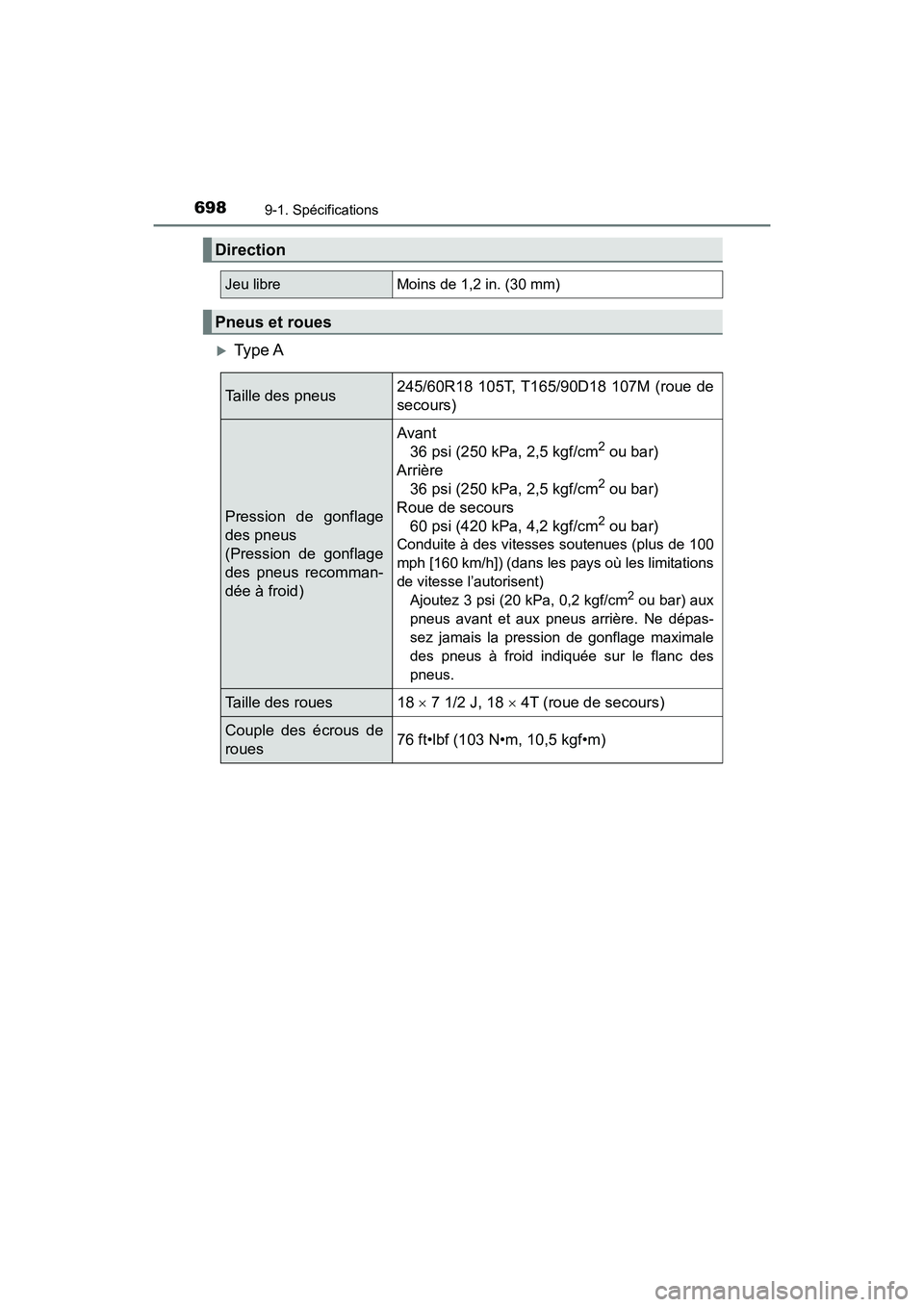

6989-1. Spécifications
HIGHLANDER_HV_D_OM0E018D
Ty p e A
Direction
Jeu libreMoins de 1,2 in. (30 mm)
Pneus et roues
Taille des pneus245/60R18 105T, T165/90D18 107M (roue de
secours)
Pression de gonflage
des pneus
(Pression de gonflage
des pneus recomman-
dée à froid)
Avant36 psi (250 kPa, 2,5 kgf/cm2 ou bar)
Arrière 36 psi (250 kPa, 2,5 kgf/cm
2 ou bar)
Roue de secours 60 psi (420 kPa, 4,2 kgf/cm
2 ou bar)
Conduite à des vitesses soutenues (plus de 100
mph [160 km/h]) (dans les pays où les limitations
de vitesse l’autorisent)
Ajoutez 3 psi (20 kPa, 0,2 kgf/cm
2 ou bar) aux
pneus avant et aux pneus arrière. Ne dépas-
sez jamais la pression de gonflage maximale
des pneus à froid indiquée sur le flanc des
pneus.
Taille des roues18  7 1/2 J, 18  4T (roue de secours)
Couple des écrous de
roues76 ft•lbf (103 N•m, 10,5 kgf•m)

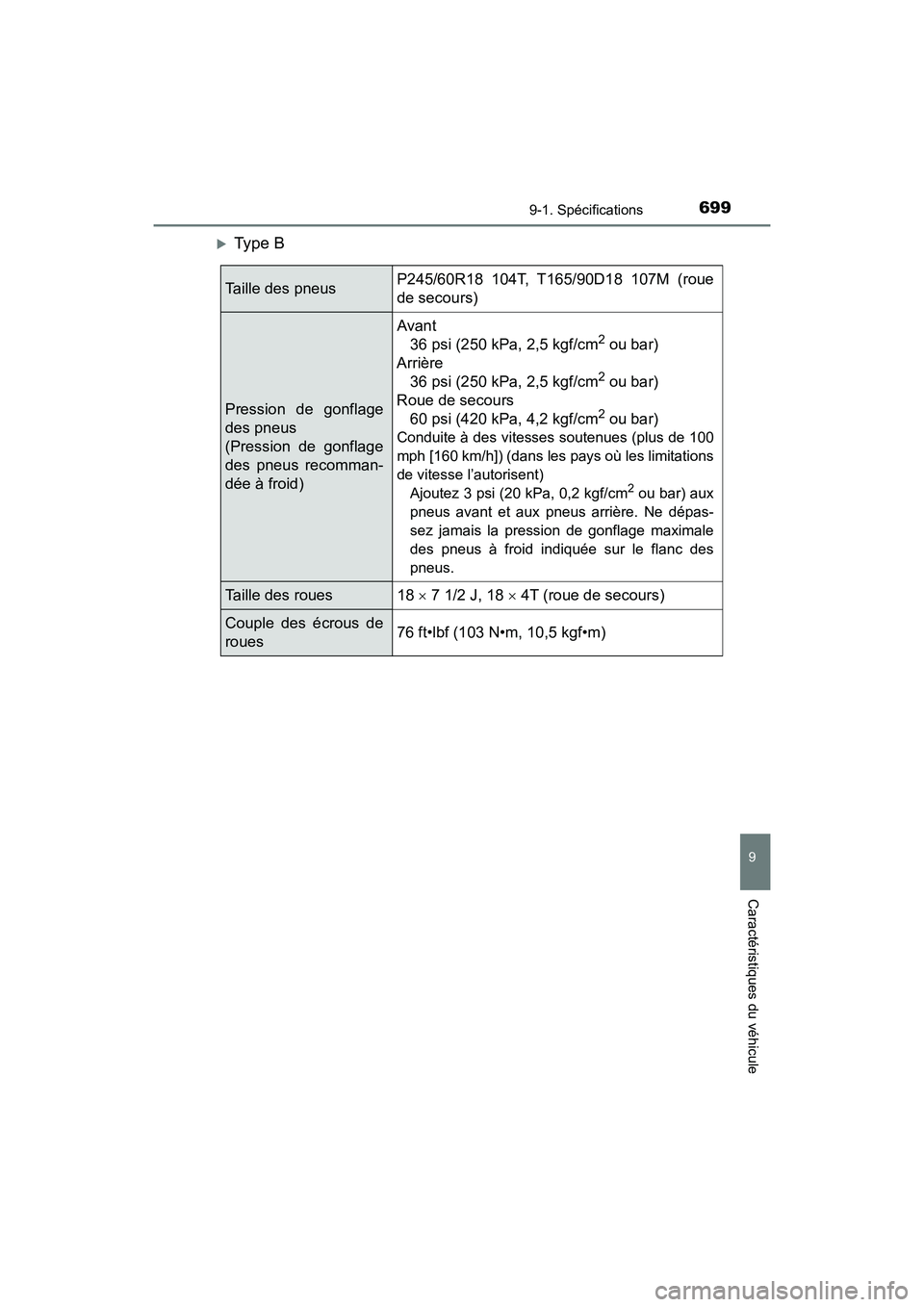

6999-1. Spécifications
9
Caractéristiques du véhicule
HIGHLANDER_HV_D_OM0E018D
Ty p e B
Taille des pneusP245/60R18 104T, T165/90D18 107M (roue
de secours)
Pression de gonflage
des pneus
(Pression de gonflage
des pneus recomman-
dée à froid)
Avant36 psi (250 kPa, 2,5 kgf/cm2 ou bar)
Arrière 36 psi (250 kPa, 2,5 kgf/cm
2 ou bar)
Roue de secours 60 psi (420 kPa, 4,2 kgf/cm
2 ou bar)
Conduite à des vitesses soutenues (plus de 100
mph [160 km/h]) (dans les pays où les limitations
de vitesse l’autorisent)
Ajoutez 3 psi (20 kPa, 0,2 kgf/cm
2 ou bar) aux
pneus avant et aux pneus arrière. Ne dépas-
sez jamais la pression de gonflage maximale
des pneus à froid indiquée sur le flanc des
pneus.
Taille des roues18  7 1/2 J, 18  4T (roue de secours)
Couple des écrous de
roues76 ft•lbf (103 N•m, 10,5 kgf•m)

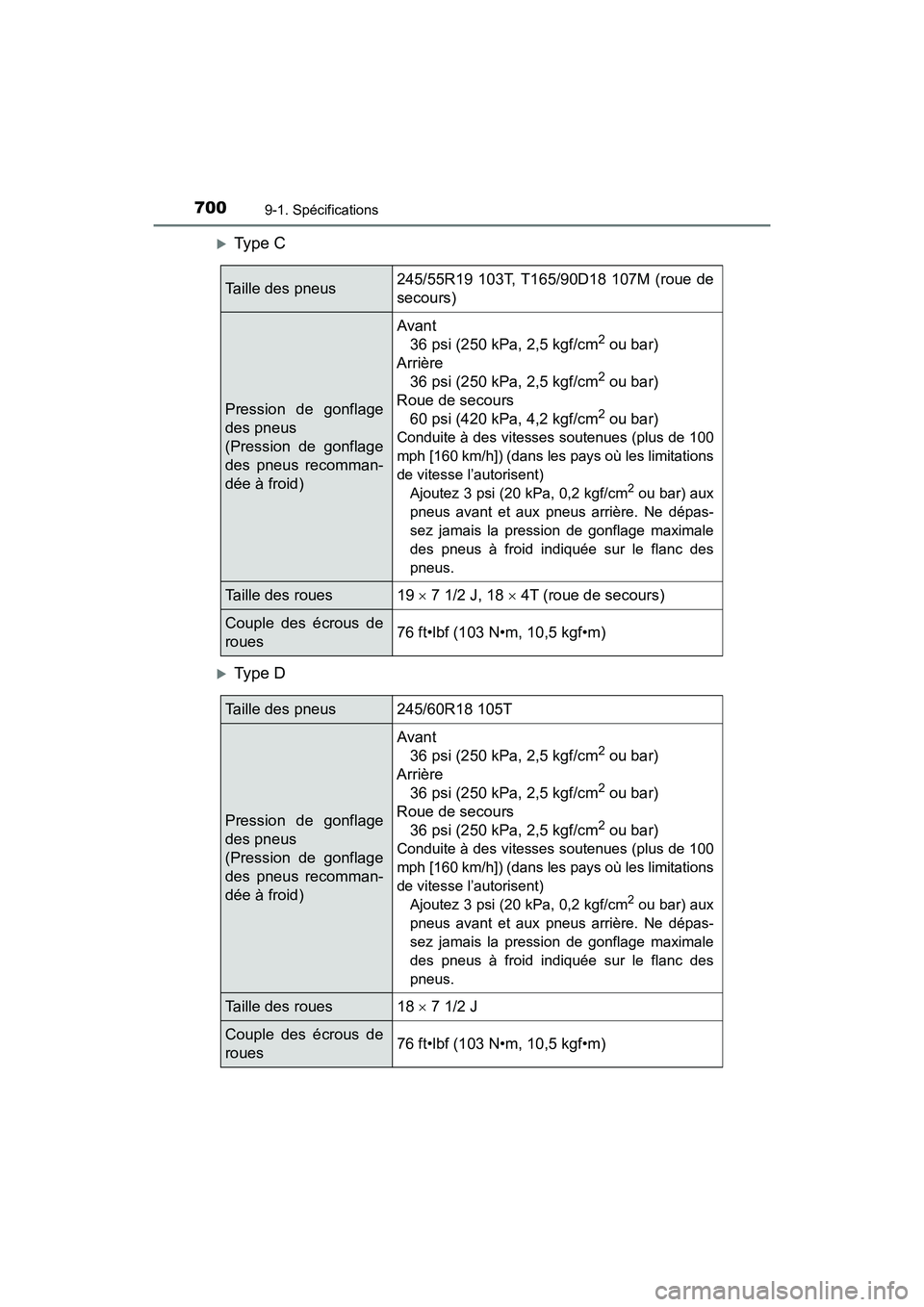

7009-1. Spécifications
HIGHLANDER_HV_D_OM0E018D
Ty p e C
Ty p e D
Taille des pneus245/55R19 103T, T165/90D18 107M (roue de
secours)
Pression de gonflage
des pneus
(Pression de gonflage
des pneus recomman-
dée à froid)
Avant36 psi (250 kPa, 2,5 kgf/cm2 ou bar)
Arrière 36 psi (250 kPa, 2,5 kgf/cm
2 ou bar)
Roue de secours 60 psi (420 kPa, 4,2 kgf/cm
2 ou bar)
Conduite à des vitesses soutenues (plus de 100
mph [160 km/h]) (dans les pays où les limitations
de vitesse l’autorisent)
Ajoutez 3 psi (20 kPa, 0,2 kgf/cm
2 ou bar) aux
pneus avant et aux pneus arrière. Ne dépas-
sez jamais la pression de gonflage maximale
des pneus à froid indiquée sur le flanc des
pneus.
Taille des roues19  7 1/2 J, 18  4T (roue de secours)
Couple des écrous de
roues76 ft•lbf (103 N•m, 10,5 kgf•m)
Taille des pneus245/60R18 105T
Pression de gonflage
des pneus
(Pression de gonflage
des pneus recomman-
dée à froid)
Avant
36 psi (250 kPa, 2,5 kgf/cm2 ou bar)
Arrière 36 psi (250 kPa, 2,5 kgf/cm
2 ou bar)
Roue de secours 36 psi (250 kPa, 2,5 kgf/cm
2 ou bar)
Conduite à des vitesses soutenues (plus de 100
mph [160 km/h]) (dans les pays où les limitations
de vitesse l’autorisent)
Ajoutez 3 psi (20 kPa, 0,2 kgf/cm
2 ou bar) aux
pneus avant et aux pneus arrière. Ne dépas-
sez jamais la pression de gonflage maximale
des pneus à froid indiquée sur le flanc des
pneus.
Taille des roues18  7 1/2 J
Couple des écrous de
roues76 ft•lbf (103 N•m, 10,5 kgf•m)

7019-1. Spécifications
9
Caractéristiques du véhicule
HIGHLANDER_HV_D_OM0E018D
Ty p e E
Ty p e F
Taille des pneusP245/60R18 104T
Pression de gonflage
des pneus
(Pression de gonflage
des pneus recomman-
dée à froid)
Avant36 psi (250 kPa, 2,5 kgf/cm2 ou bar)
Arrière 36 psi (250 kPa, 2,5 kgf/cm
2 ou bar)
Roue de secours 36 psi (250 kPa, 2,5 kgf/cm
2 ou bar)
Conduite à des vitesses soutenues (plus de 100
mph [160 km/h]) (dans les pays où les limitations
de vitesse l’autorisent)
Ajoutez 3 psi (20 kPa, 0,2 kgf/cm
2 ou bar) aux
pneus avant et aux pneus arrière. Ne dépas-
sez jamais la pression de gonflage maximale
des pneus à froid indiquée sur le flanc des
pneus.
Taille des roues18  7 1/2 J
Couple des écrous de
roues76 ft•lbf (103 N•m, 10,5 kgf•m)
Taille des pneus245/55R19 103T
Pression de gonflage
des pneus
(Pression de gonflage
des pneus recomman-
dée à froid)
Avant
36 psi (250 kPa, 2,5 kgf/cm2 ou bar)
Arrière 36 psi (250 kPa, 2,5 kgf/cm
2 ou bar)
Roue de secours 36 psi (250 kPa, 2,5 kgf/cm
2 ou bar)
Conduite à des vitesses soutenues (plus de 100
mph [160 km/h]) (dans les pays où les limitations
de vitesse l’autorisent)
Ajoutez 3 psi (20 kPa, 0,2 kgf/cm
2 ou bar) aux
pneus avant et aux pneus arrière. Ne dépas-
sez jamais la pression de gonflage maximale
des pneus à froid indiquée sur le flanc des
pneus.
Taille des roues19  7 1/2 J
Couple des écrous de
roues76 ft•lbf (103 N•m, 10,5 kgf•m)

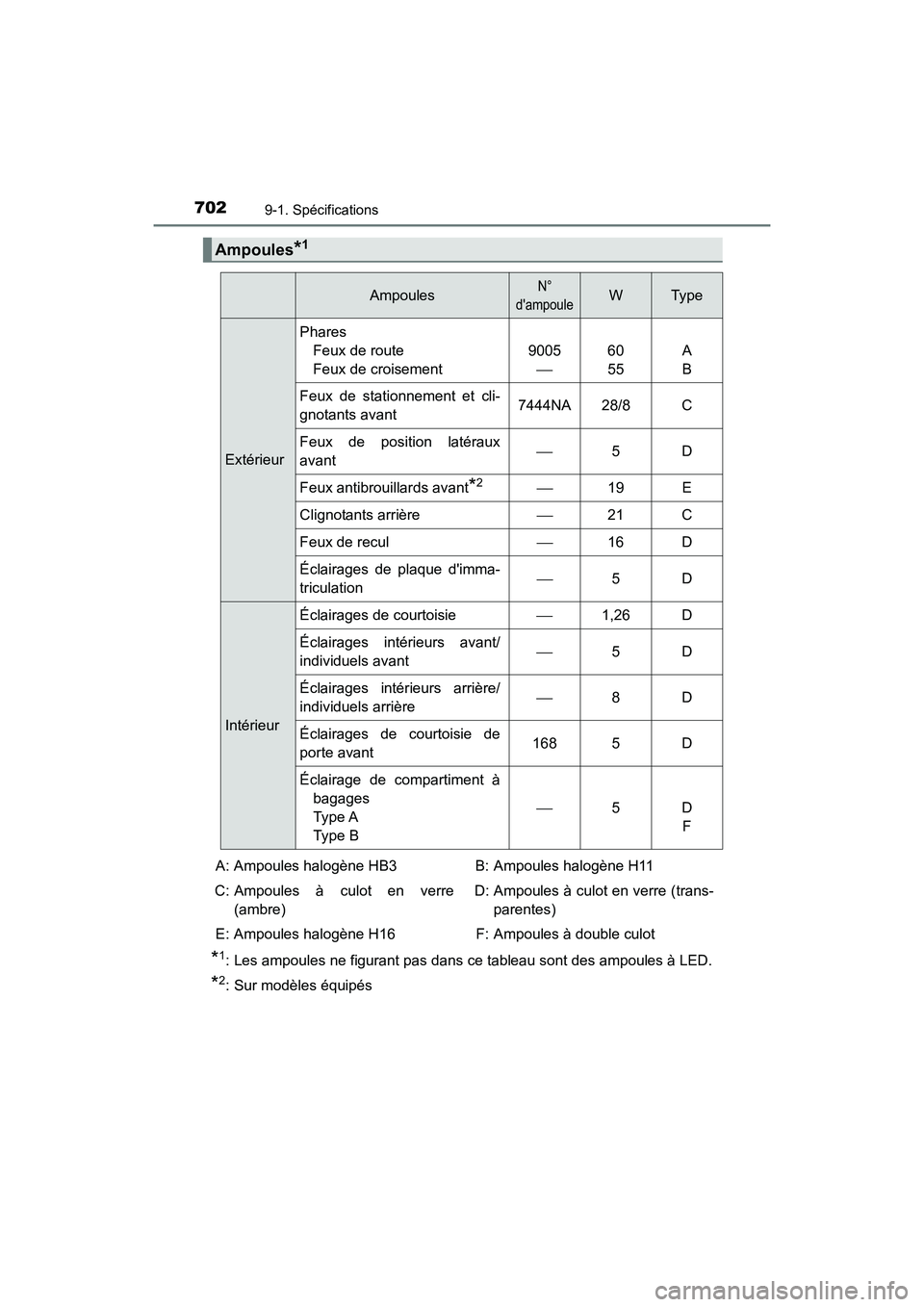

7029-1. Spécifications
HIGHLANDER_HV_D_OM0E018D
*1: Les ampoules ne figurant pas dans ce tableau sont des ampoules à LED.\
*2: Sur modèles équipés
Ampoules*1
AmpoulesN°
d'ampouleWTy p e
Extérieur Phares
Feux de route
Feux de croisement 9005
 60
55 A
B
Feux de stationnement et cli-
gnotants avant 7444NA 28/8 C
Feux de position latéraux
avant 
5D
Feux antibrouillards avant
*2 19 E
Clignotants arrière 21 C
Feux de recul 16 D
Éclairages de plaque d'imma-
triculation 
5D
Intérieur Éclairages de courtoisie
1,26 D
Éclairages intérieurs avant/
individuels avant 
5D
Éclairages intérieurs arrière/
individuels arrière 
8D
Éclairages de courtoisie de
porte avant 168 5 D
Éclairage de compartiment à bagages
Type A
Type B 
5D
F
A: Ampoules halogène HB3
C: Ampoules à culot en verre (ambre)
E: Ampoules halogène H16 B: Ampoules halogène H11
D: Ampoules à culot en verre (trans- parentes)
F: Ampoules à double culot
