2017 TOYOTA HIGHLANDER HYBRID Manuel du propriétaire (in French)

871-2. Système hybride
1
Pour la sécurité
HIGHLANDER_HV_D_OM0E018D■
Charge de la batterie 12 V
P. 679
■ Après décharge de la batterie 12 V ou en cas de retrait et d'installation
de la borne pendant un échange, etc.
Le moteur à essence risque de ne pas s'arrêter même si le véhicule est
entraîné par la batterie du système hybride (batterie de traction). Si ceci per-
siste pendant plusieurs jours, contactez votre concessionnaire Toyota.
■ Bruits et vibrations particuliers à un véhicule hybride
Il est possible que vous ne perceviez aucun bruit ni vibration provenant du
moteur alors même que le véhicule est en capacité de rouler avec le témoin
“READY” allumé. Placez toujours le levier de vitesses sur P lorsque vous sta-
tionnez.
Les bruits et vibrations suivants peuvent se produire lorsque le système
hybride fonctionne et ils ne sont pas le signe d'un dysfonctionnement:
●Bruits de moteur possibles en provenance du compartiment moteur.
● Bruits possibles en provenance de la batterie du système hybride (batterie
de traction), sous les sièges arrièr e, au démarrage ou à l'arrêt du système
hybride.
● Les bruits de fonctionnement du relais, comme un claquement ou de légers
cliquetis, proviennent de la batterie du système hybride (batterie de trac-
tion), derrière les sièges arrière, lors du démarrage ou à l'arrêt du système
hybride.
● Bruits possibles en provenance du système hybride lorsque le hayon est
ouvert.
● Bruits possibles provenant de la transmission lorsque le moteur à essence
démarre ou s'arrête, pendant la conduite à vitesse réduite o\
u au ralenti.
● Bruits de moteur possibles en cas d'accélération brusque.
● Bruits possibles dus au freinage par régénération lorsque vous appuyez sur
la pédale de frein ou que la pédale d'accélérateur est relâchée.
● Vibrations possibles au démarrage ou à l'arrêt du moteur à essence.
● Bruits possibles en provenance du ventilateur de refroidissement au niveau
des prises d'admission d'air sous le siège arrière.

881-2. Système hybride
HIGHLANDER_HV_D_OM0E018D■
Système d'alerte d'approche du véhicule
Dans les cas suivants, le signal du système d'alerte d'approche du véhicule
peut être difficilement audible pour les piétons, les cyclistes ou d'autres per-
sonnes et véhicules à proximité:
●En cas de bruit de fond élevé à proximité
● En cas de pluie ou de vents forts
● En cas de positionnement derrière le véhicule plutôt que devant le véhicule
■ Entretien, réparation, recyclage et mise au rebut
Contactez votre concessionnaire Toyota pour toute question sur l'entretien, la
réparation, le recyclage et la mise au rebut. Ne vous chargez pas vous-même
de la mise au rebut du véhicule.
■ Personnalisation
Les réglages (par ex. l'activation/l a désactivation du témoin EV) peuvent être
modifiés.
(Fonctions personnalisables P. 720)

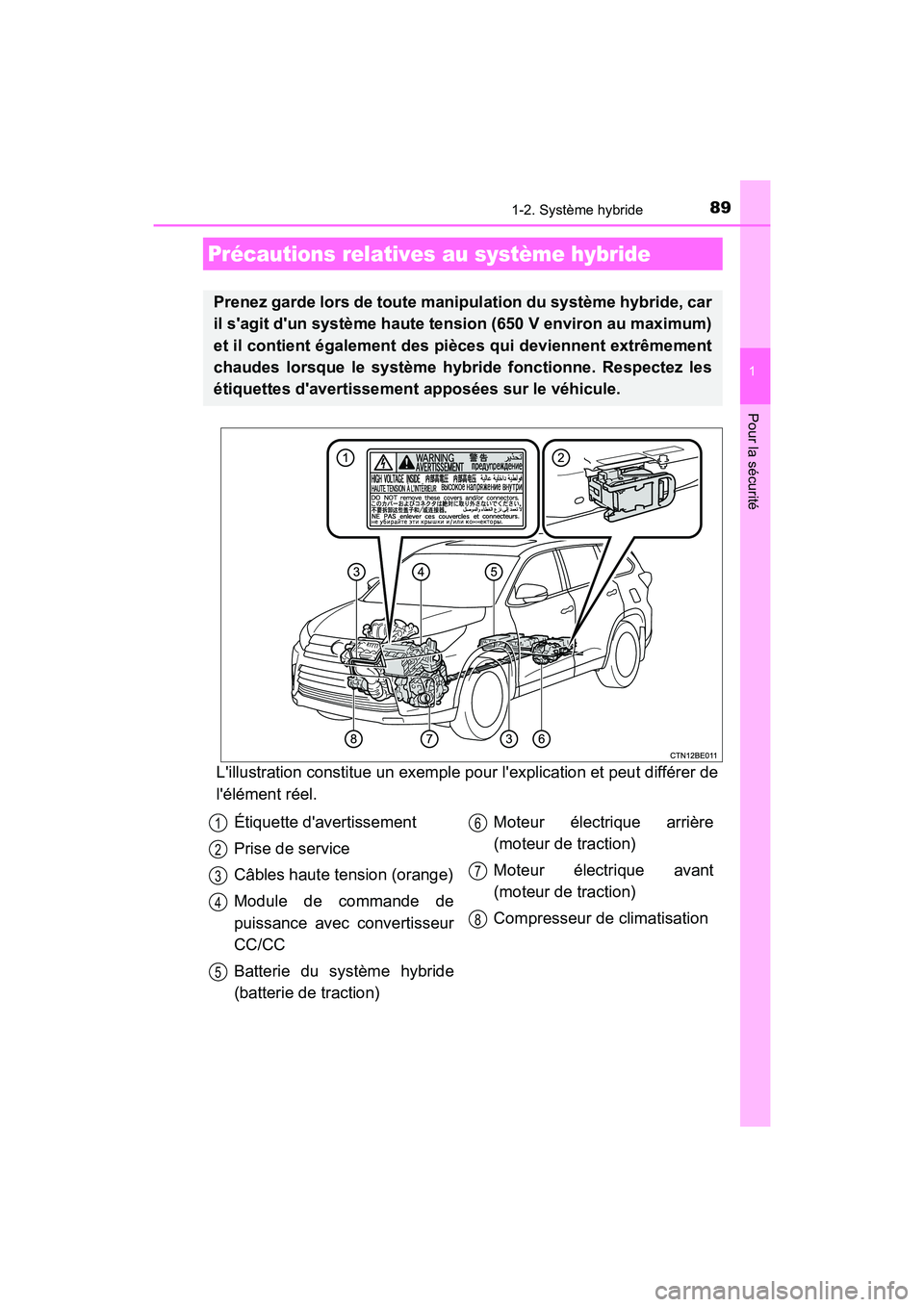

891-2. Système hybride
1
Pour la sécurité
HIGHLANDER_HV_D_OM0E018D
L'illustration constitue un exemple pour l'explication et peut différer de
l'élément réel.
Précautions relatives au système hybride
Prenez garde lors de toute manipulation du système hybride, car
il s'agit d'un système haute tension (650 V environ au maximum)
et il contient également des pièces qui deviennent extrêmement
chaudes lorsque le système hybride fonctionne. Respectez les
étiquettes d'avertissement apposées sur le véhicule.
Étiquette d'avertissement
Prise de service
Câbles haute tension (orange)
Module de commande de
puissance avec convertisseur
CC/CC
Batterie du système hybride
(batterie de traction) Moteur électrique arrière
(moteur de traction)
Moteur électrique avant
(moteur de traction)
Compresseur de climatisation1
2
3
4
5
6
7
8

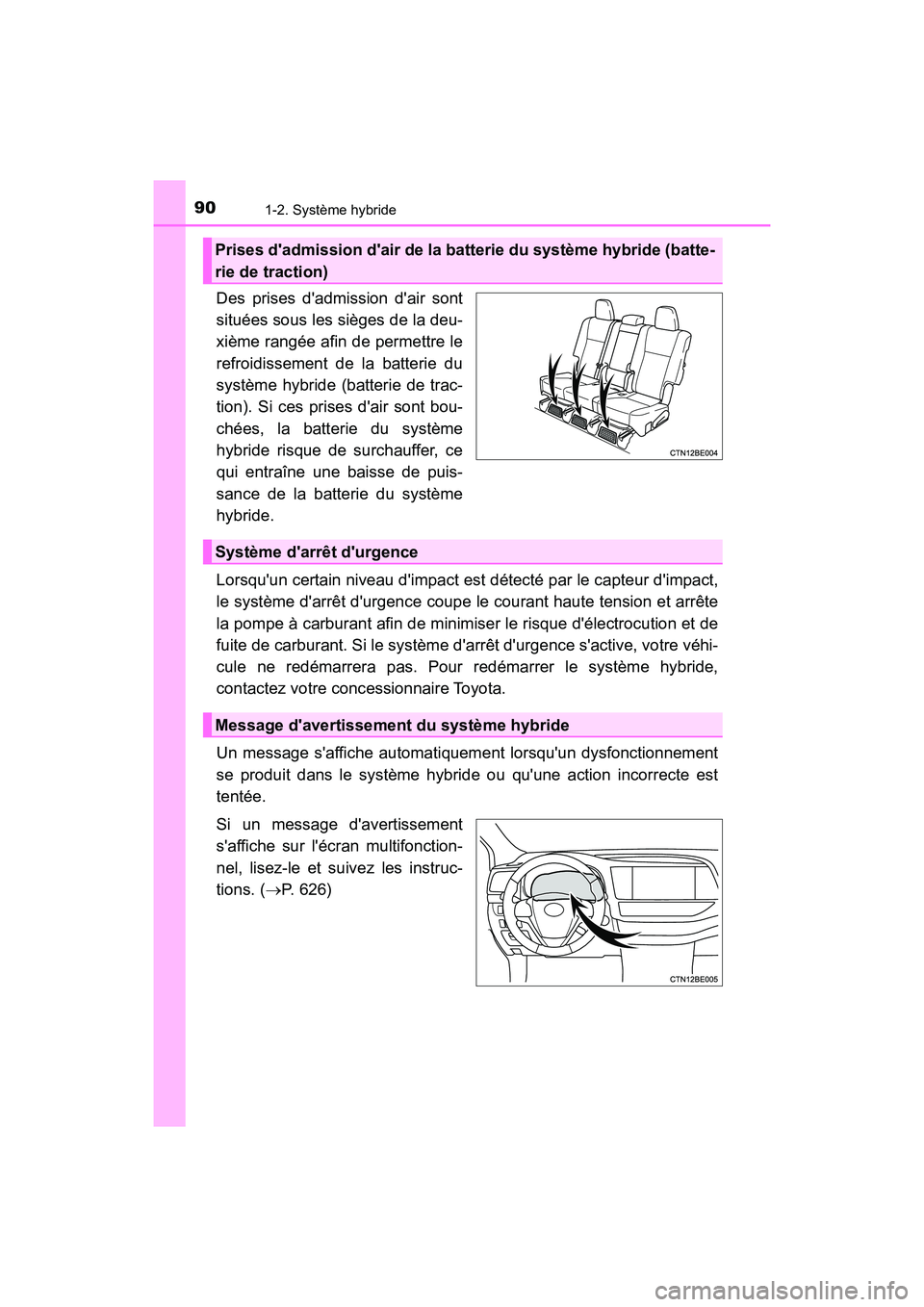

901-2. Système hybride
HIGHLANDER_HV_D_OM0E018D
Des prises d'admission d'air sont
situées sous les sièges de la deu-
xième rangée afin de permettre le
refroidissement de la batterie du
système hybride (batterie de trac-
tion). Si ces prises d'air sont bou-
chées, la batterie du système
hybride risque de surchauffer, ce
qui entraîne une baisse de puis-
sance de la batterie du système
hybride.
Lorsqu'un certain niveau d'impact es t détecté par le capteur d'impact,
le système d'arrêt d'urgence coupe le courant haute tension et arrête
la pompe à carburant afin de minimi ser le risque d'électrocution et de
fuite de carburant. Si le système d'arrêt d'urgence s'active, votre véhi-
cule ne redémarrera pas. Pour redémarrer le système hybride,
contactez votre conc essionnaire Toyota.
Un message s'affiche automatiquem ent lorsqu'un dysfonctionnement
se produit dans le système hybride ou qu'une action incorrecte est
tentée.
Si un message d'avertissement
s'affiche sur l'éc ran multifonction-
nel, lisez-le et su ivez les instruc-
tions. ( P. 626)
Prises d'admission d'air de la batterie du système hybride (batte-
rie de traction)
Système d'arrêt d'urgence
Message d'avertissement du système hybride

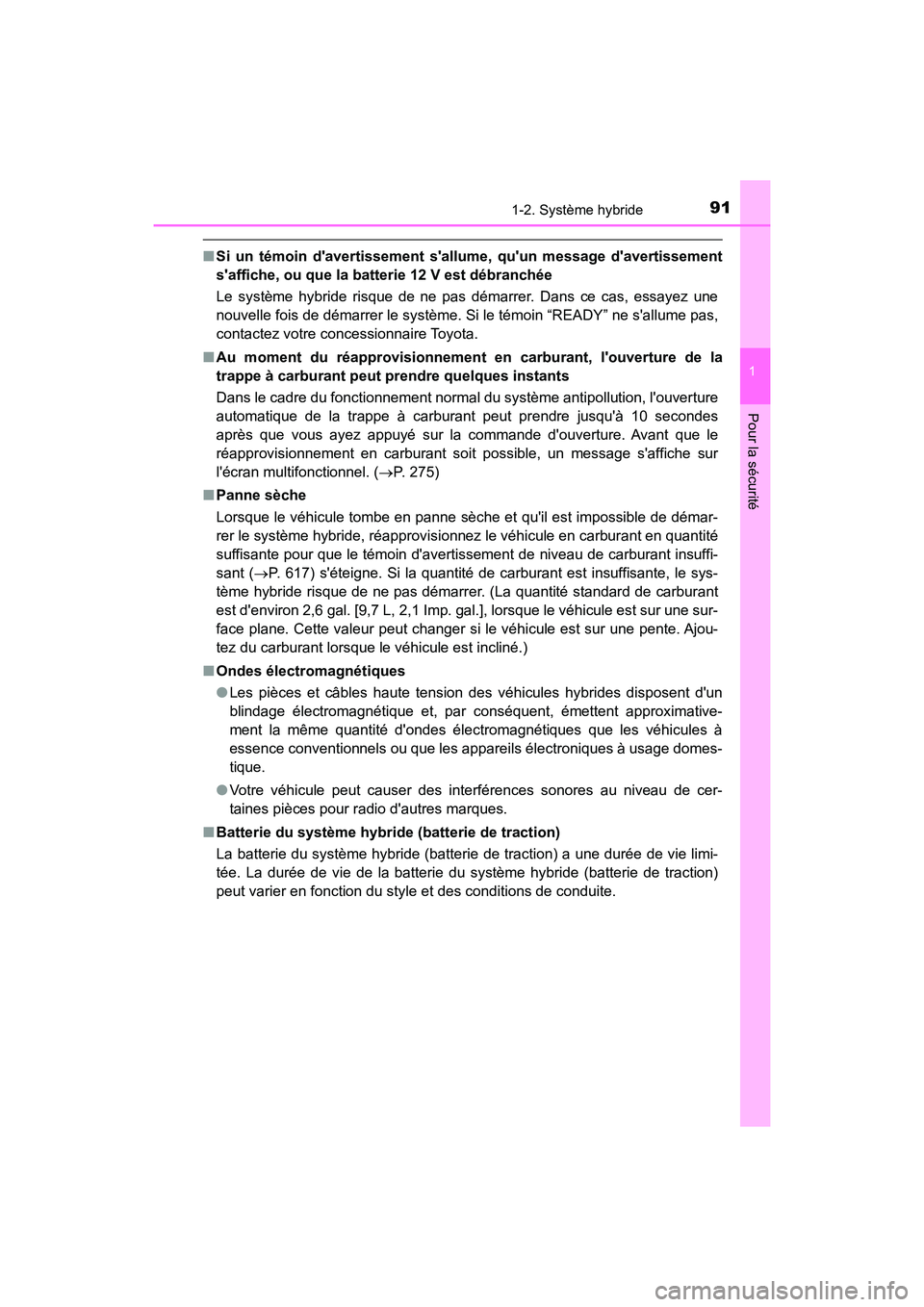

911-2. Système hybride
1
Pour la sécurité
HIGHLANDER_HV_D_OM0E018D
■Si un témoin d'avertissement s'allu me, qu'un message d'avertissement
s'affiche, ou que la batt erie 12 V est débranchée
Le système hybride risque de ne pas démarrer. Dans ce cas, essayez une
nouvelle fois de démarrer le système. Si le témoin “READY” ne s'allume pas,
contactez votre concessionnaire Toyota.
■ Au moment du réapprovisionnement en carburant, l'ouverture de la
trappe à carburant peut prendre quelques instants
Dans le cadre du fonctionnement normal du système antipollution, l'ouverture
automatique de la trappe à carburant peut prendre jusqu'à 10 secondes
après que vous ayez appuyé sur la commande d'ouverture. Avant que le
réapprovisionnement en carburant soit possible, un message s'affiche sur
l'écran multifonctionnel. ( P. 275)
■ Panne sèche
Lorsque le véhicule tombe en panne sèche et qu'il est impossible de démar-
rer le système hybride, réapprovisionnez le véhicule en carburant en quantité
suffisante pour que le témoin d'avertissement de niveau de carburant insuffi-
sant ( P. 617) s'éteigne. Si la quantité de carburant est insuffisante, le sys-
tème hybride risque de ne pas démarrer. (La quantité standard de carburant
est d'environ 2,6 gal. [9,7 L, 2,1 Imp. gal.], lorsque le véhicule est sur une sur-
face plane. Cette valeur peut changer si le véhicule est sur une pente. Ajou-
tez du carburant lorsque le véhicule est incliné.)
■ Ondes électromagnétiques
●Les pièces et câbles haute tension des véhicules hybrides disposent d'un
blindage électromagnétique et, par conséquent, émettent approximative-
ment la même quantité d'ondes électromagnétiques que les véhicules à
essence conventionnels ou que les appareils électroniques à usage domes-
tique.
● Votre véhicule peut causer des interférences sonores au niveau de cer-
taines pièces pour radio d'autres marques.
■ Batterie du système hybrid e (batterie de traction)
La batterie du système hybride (batterie de traction) a une durée de vie limi-
tée. La durée de vie de la batterie du système hybride (batterie de traction)
peut varier en fonction du style et des conditions de conduite.

921-2. Système hybride
HIGHLANDER_HV_D_OM0E018D
AVERTISSEMENT
■Précautions relatives à la haute tension
Ce véhicule possède des systèmes CC et CA haute tension, ainsi qu'un
système 12 V. La haute tension des courants CC et CA est très dangereuse
et peut provoquer des brûlures et des chocs électriques graves pouvant
entraîner des blessures graves, voire mortelles.
●Ne touchez, ne démontez, ne retirez ni ne remplacez jamais les pièces,
les câbles haute tension ou leurs connecteurs.
● Le système hybride devient chaud après le démarrage, du fait de l'utilisa-
tion de la haute tension. Prenez garde aussi bien à la haute tension qu'à la
température élevée et respectez toujours les étiquettes d'avertissement
apposées sur le véhicule.
●N'essayez jamais d'ouvrir l'orifice
d'accès à la prise de service situé sur le
côté gauche de la base des sièges de
la deuxième rangée. La prise de service
n’est utilisée que lorsque le véhicule fait
l’objet d’un entretien et est soumis à un
courant haute tension.

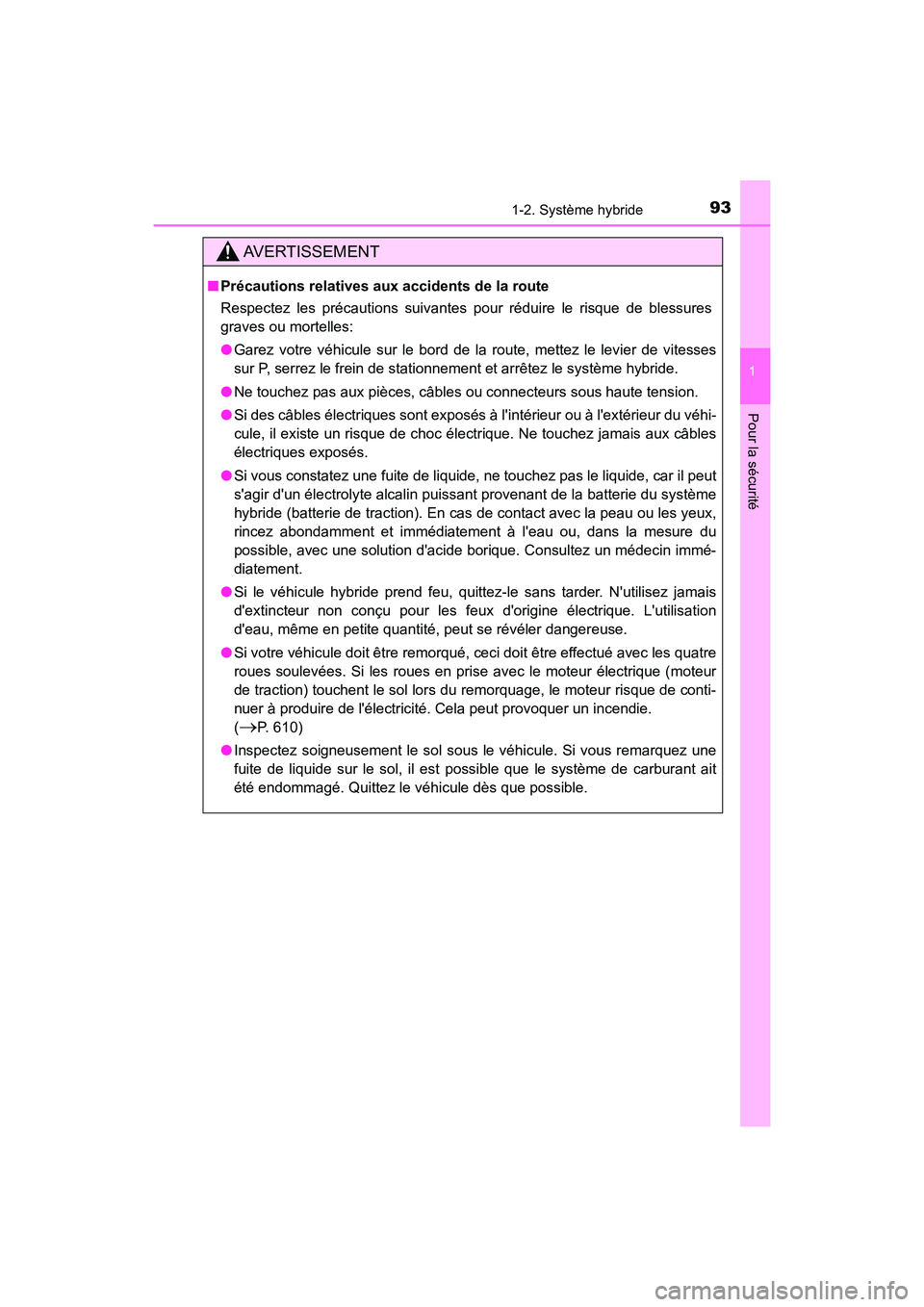

931-2. Système hybride
1
Pour la sécurité
HIGHLANDER_HV_D_OM0E018D
AVERTISSEMENT
■Précautions relatives aux accidents de la route
Respectez les précautions suivantes pour réduire le risque de bles\
sures
graves ou mortelles:
●Garez votre véhicule sur le bord de la route, mettez le levier de vitesses
sur P, serrez le frein de stationnement et arrêtez le système hybride.
● Ne touchez pas aux pièces, câbles ou connecteurs sous haute tension.
● Si des câbles électriques sont exposés à l'intérieur ou à l'extérieur du véhi-
cule, il existe un risque de choc électrique. Ne touchez jamais aux câbles
électriques exposés.
● Si vous constatez une fuite de liquide, ne touchez pas le liquide, car il peut
s'agir d'un électrolyte alcalin puissant provenant de la batterie du système
hybride (batterie de traction). En cas de contact avec la peau ou les yeux,
rincez abondamment et immédiatement à l'eau ou, dans la mesure du
possible, avec une solution d'acide borique. Consultez un médecin immé-
diatement.
● Si le véhicule hybride prend feu, quittez-le sans tarder. N'utilisez jamais
d'extincteur non conçu pour les feux d'origine électrique. L'utilisation
d'eau, même en petite quantité, peut se révéler dangereuse.
● Si votre véhicule doit être remorqué, ceci doit être effectué avec les quatre
roues soulevées. Si les roues en prise avec le moteur électrique (moteur
de traction) touchent le sol lors du remorquage, le moteur risque de conti-
nuer à produire de l'électricité. Cela peut provoquer un incend\
ie.
(
P. 610)
● Inspectez soigneusement le sol sous le véhicule. Si vous remarquez une
fuite de liquide sur le sol, il est possible que le système de carburant ait
été endommagé. Quittez le véhicule dès que possible.

941-2. Système hybride
HIGHLANDER_HV_D_OM0E018D
AVERTISSEMENT
■Batterie du système hybride (batterie de traction)
●Ne revendez, ne cédez ou ne modifiez jamais la batterie du système\
hybride. Afin d'éviter des accidents, les batteries hybrides qui ont été
démontées de véhicules en fin de vie sont récupérées par le biais de votre
concessionnaire Toyota. Ne vous chargez pas vous-même de la mise au
rebut de la batterie.
À moins que la batterie ne soit correctement récupérée, ce qui suit peut
se produire, et occasionner des blessures graves, voire mortelles:
• La batterie du système hybride peut être mise au rebut ou jetée de
façon illégale, ce qui présente un danger pour l'environnement et
quelqu'un peut toucher une pièce haute tension, et recevoir un choc
électrique.
• La batterie du système hybride est destinée à être utilisée exclusive- ment avec votre véhicule hybride. Si la batterie du système hybride est
utilisée en dehors de votre véhicule ou modifiée de quelque manière
que ce soit, des accidents tels qu'un choc électrique, un dégagement
calorifique, de fumées, une explosion ou une fuite de l'électrolyte
peuvent se produire.
Lorsque vous revendez ou cédez votre véhicule, le risque d'accident est
extrêmement élevé car il est possible que la personne recevant le véhi-
cule ne soit pas informée de ces dangers.
● Si votre véhicule est mis au rebut sans que la batterie du système hybride
n'ait été retirée, il existe un danger de choc électrique grave en cas de
contact avec les pièces, les câbles haute tension et leurs connecteurs. Si
votre véhicule doit être mis au rebut, la mise au rebut de la batterie du sys-
tème hybride doit être prise en charge par votre concessionnaire Toyota
ou un atelier d'entretien qualifié. Si la batterie du système hybride n'est
pas mise au rebut correctement, elle risque de causer un choc électri\
que
pouvant entraîner des blessures graves, voire mortelles.
