2017 TOYOTA HIGHLANDER HYBRID Manuel du propriétaire (in French)

5837-3. Entretien à faire soi-même
7
Entretien et nettoyage
HIGHLANDER_HV_D_OM0E018D

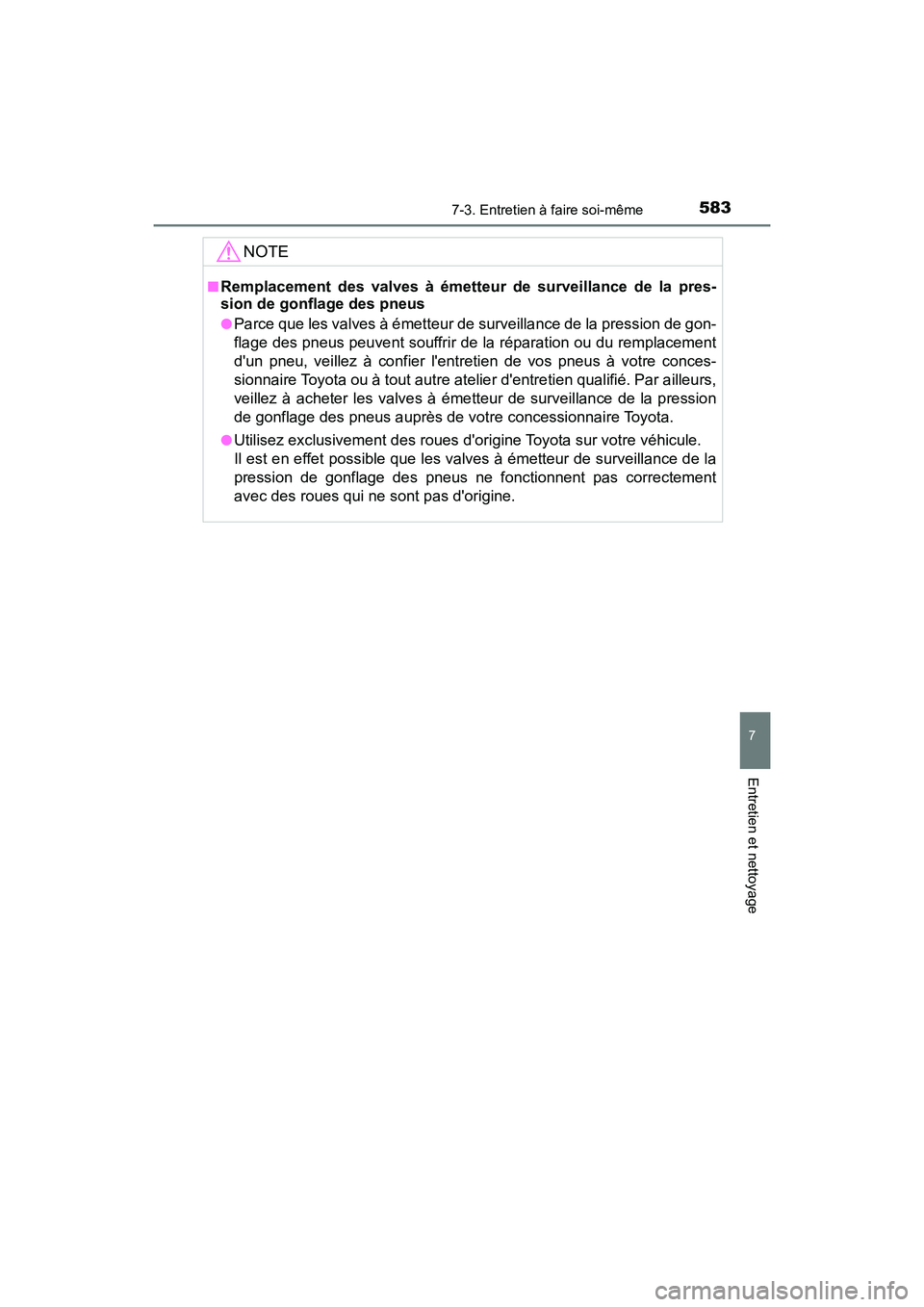

NOTE
■Remplacement des valves à émetteur de surveillance de la pres-
sion de gonflage des pneus
●Parce que les valves à émetteur de surveillance de la pression de gon-
flage des pneus peuvent souffrir de la réparation ou du remplacement
d'un pneu, veillez à confier l'entretien de vos pneus à votre conces-
sionnaire Toyota ou à tout autre atelier d'entretien qualifié. Par ailleurs,
veillez à acheter le s valves à émetteu r de surveillance de la pression
de gonflage des pneus auprès de votre concessionnaire Toyota.
●Utilisez exclusivement des roues d'or igine Toyota sur votre véhicule.
Il est en effet possible que les va lves à émetteur de surveillance de la
pression de gonflage des pneus ne fonctionnent pas correctement
avec des roues qui ne sont pas d'origine.

5847-3. Entretien à faire soi-même
HIGHLANDER_HV_D_OM0E018D
Mettez le contact d'alimentation sur arrêt.
Ouvrez la boîte à gants. Faites
glisser l'amortisseur.
Appuyez de chaque côté de la
boîte à gants pour libérer les
ergots supérieurs. Sortez
ensuite la boîte à gants et déta-
chez les ergots inférieurs.
Baissez le cache.

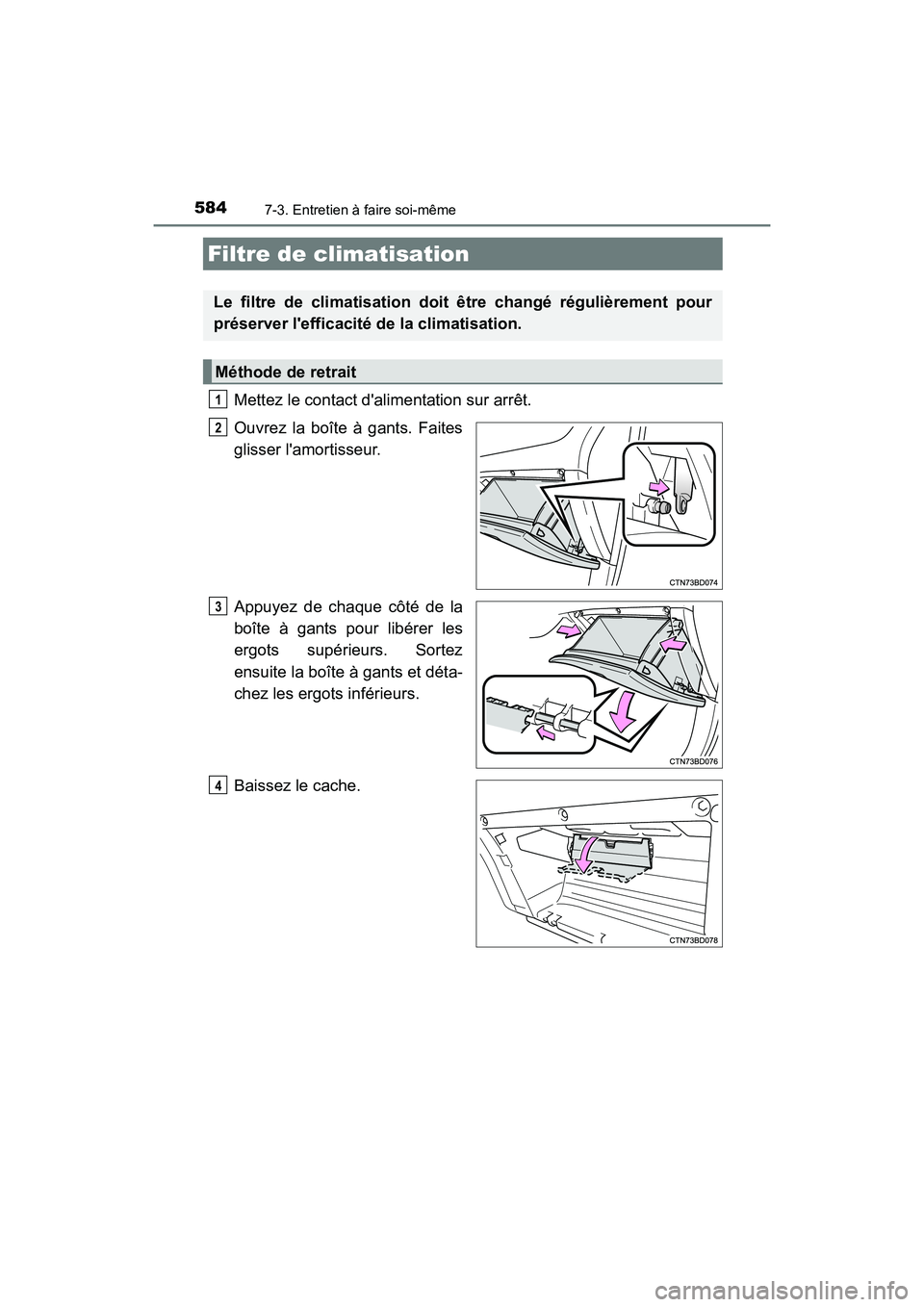

Filtre de climatisation
Le filtre de climatisation doit être changé régulièrement pour
préserver l'efficacité de la climatisation.
Méthode de retrait
1
2
3
4

5857-3. Entretien à faire soi-même
7
Entretien et nettoyage
HIGHLANDER_HV_D_OM0E018D
Retirez le cache du filtre.
Retirez le filtre de climatisation
et remplacez-le par un neuf.
Les repères “UP” indiqués sur
le filtre doivent être orientés vers
le haut.
■ Intervalle de vérification
Contrôlez et remplacez le filtre de climatisation en fonction du programme
d'entretien. Le remplacement peut être plus fréquent si vous circulez dans
une région poussiéreuse ou à trafic très dense. (Pour de plus amples infor-
mations concernant le programme d'entretien, veuillez vous reporter au
“Guide du programme d'entretien” ou au “Supplément du manuel du proprié-
taire”.)
■ En cas de baisse importante du débit d'air des aérateurs
Le filtre est probablement encrassé. Vérifiez le filtre et remplacez si néces-
saire.
5
6
NOTE
■Lors de l'utilisation du système de climatisation
Assurez-vous qu'un filtre est toujours installé.
Le fait d'utiliser le système de climatisation sans filtre peut endommager le
système.

5867-3. Entretien à faire soi-même
HIGHLANDER_HV_D_OM0E018D
●Tournevis plat
● Petit tournevis plat
● Pile au lithium CR2032
Retirez la clé mécanique.
Retirez le couvercle.
Pour éviter d'abîmer la clé, proté-
gez l'extrémité du tournevis plat
avec un chiffon.
Retirez la pile usée.
Insérez une pile neuve, borne “+”
orientée vers le haut.

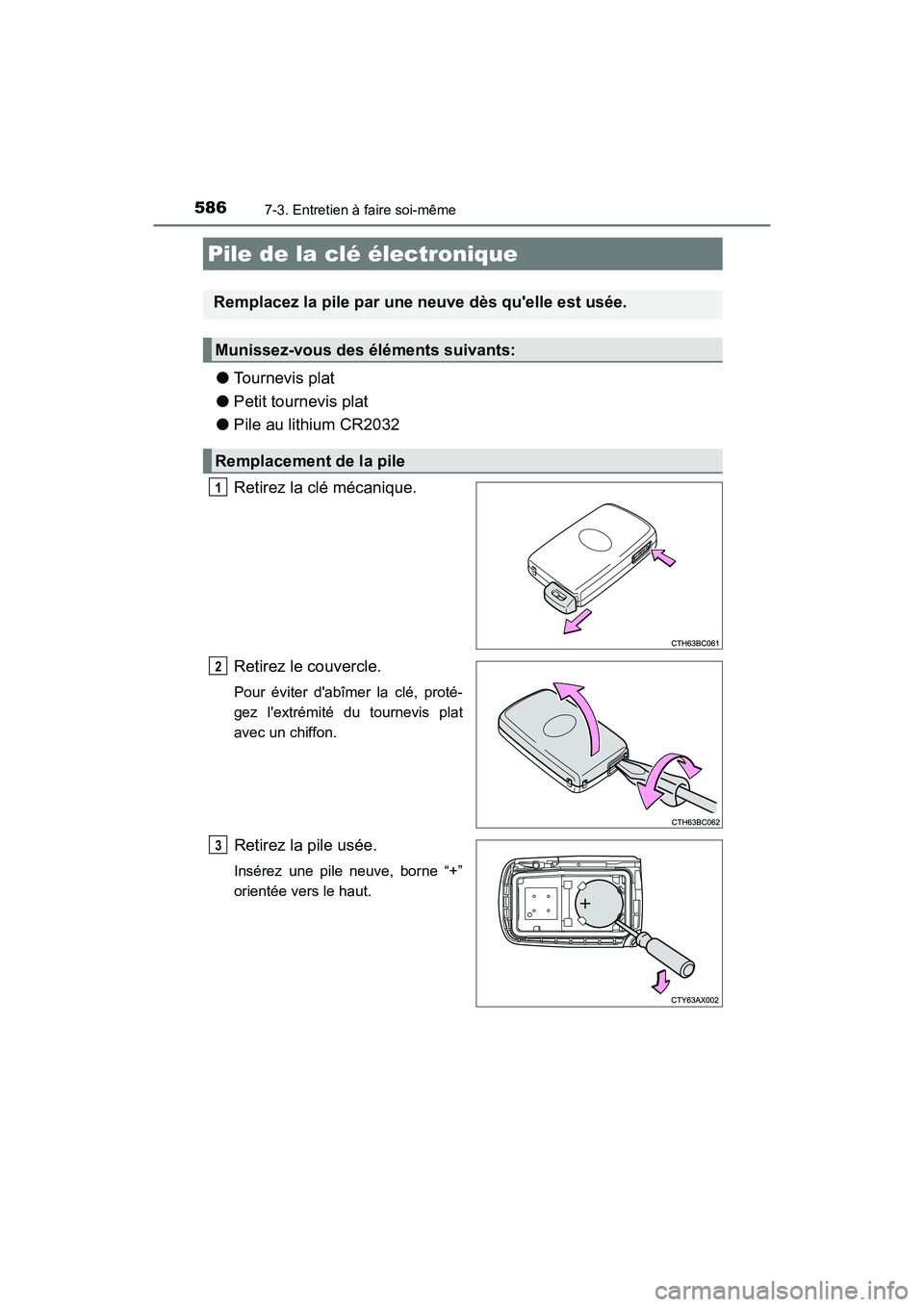

Pile de la clé électronique
Remplacez la pile par une neuve dès qu'elle est usée.
Munissez-vous des éléments suivants:
Remplacement de la pile
1
2
3

5877-3. Entretien à faire soi-même
7
Entretien et nettoyage
HIGHLANDER_HV_D_OM0E018D

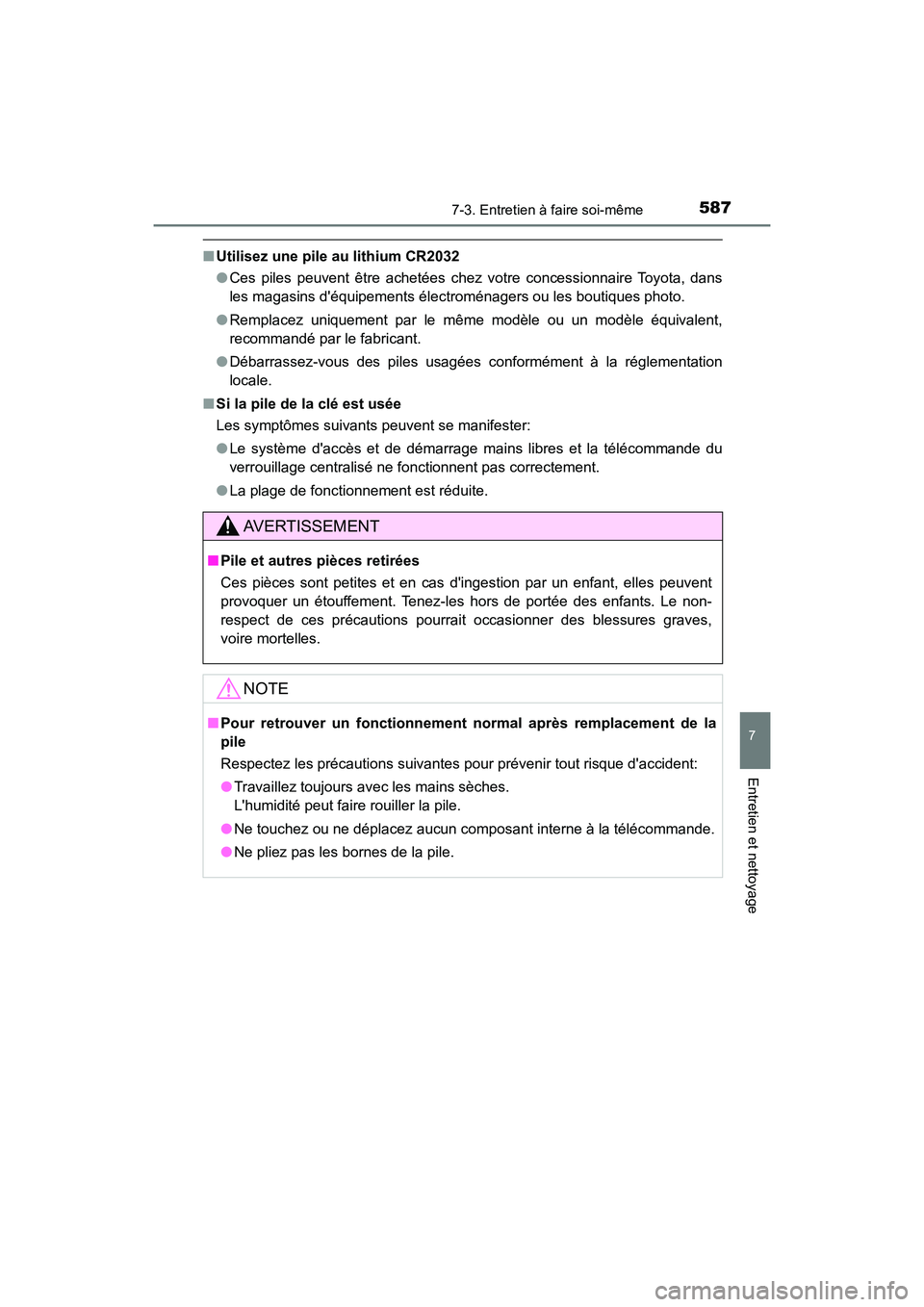

■Utilisez une pile au lithium CR2032
●Ces piles peuvent être achetées chez votre concessionnaire Toyota, dans
les magasins d'équipements électroménagers ou les boutiques pho\
to.
● Remplacez uniquement par le même modèle ou un modèle équivalent,
recommandé par le fabricant.
● Débarrassez-vous des piles usagées conformément à la réglementation
locale.
■ Si la pile de la clé est usée
Les symptômes suivants peuvent se manifester:
●Le système d'accès et de démarrage mains libres et la télécommande du
verrouillage centralisé ne fonctionnent pas correctement.
● La plage de fonctionnement est réduite.
AVERTISSEMENT
■ Pile et autres pièces retirées
Ces pièces sont petites et en cas d'ingestion par un enfant, elles peuvent
provoquer un étouffement. Tenez-les hors de portée des enfants. Le non-
respect de ces précautions pourrait occasionner des blessures graves,
voire mortelles.
NOTE
■Pour retrouver un fonctionneme nt normal après remplacement de la
pile
Respectez les précautions suivantes pour prévenir tout risque d'accident:
● Travaillez toujours avec les mains sèches.
L'humidité peut faire rouiller la pile.
● Ne touchez ou ne déplacez aucun composant interne à la téléc\
ommande.
● Ne pliez pas les bornes de la pile.

5887-3. Entretien à faire soi-même
HIGHLANDER_HV_D_OM0E018D
Mettez le contact d'alimentation sur arrêt.
Ouvrez le couvercle de la boîte à fusibles.
Compartiment moteur (boîte à fusibles de type A)
Appuyez sur la languette et soule-
vez le couvercle pour le retirer.
Compartiment moteur (boîte à fusibles de type B)
Appuyez sur la languette et soule-
vez le couvercle pour le retirer.
Compartiment moteur (boîte à fusibles de type C)
Appuyez sur la languette et soule-
vez le couvercle pour le retirer.

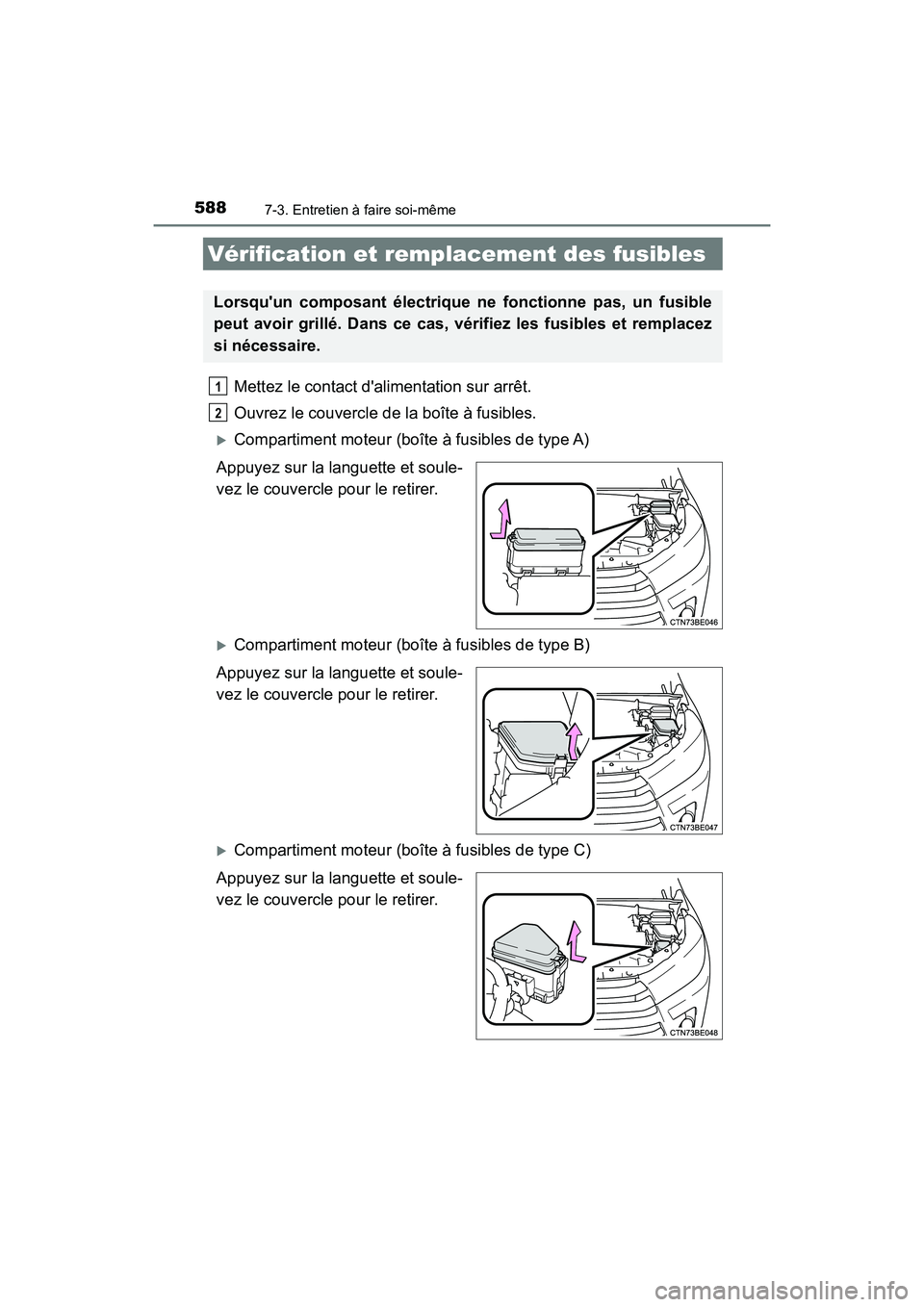

Vérification et remp lacement des fusibles
Lorsqu'un composant électrique ne fonctionne pas, un fusible
peut avoir grillé. Dans ce cas, vérifiez les fusibles et remplacez
si nécessaire.
1
2

5897-3. Entretien à faire soi-même
7
Entretien et nettoyage
HIGHLANDER_HV_D_OM0E018D

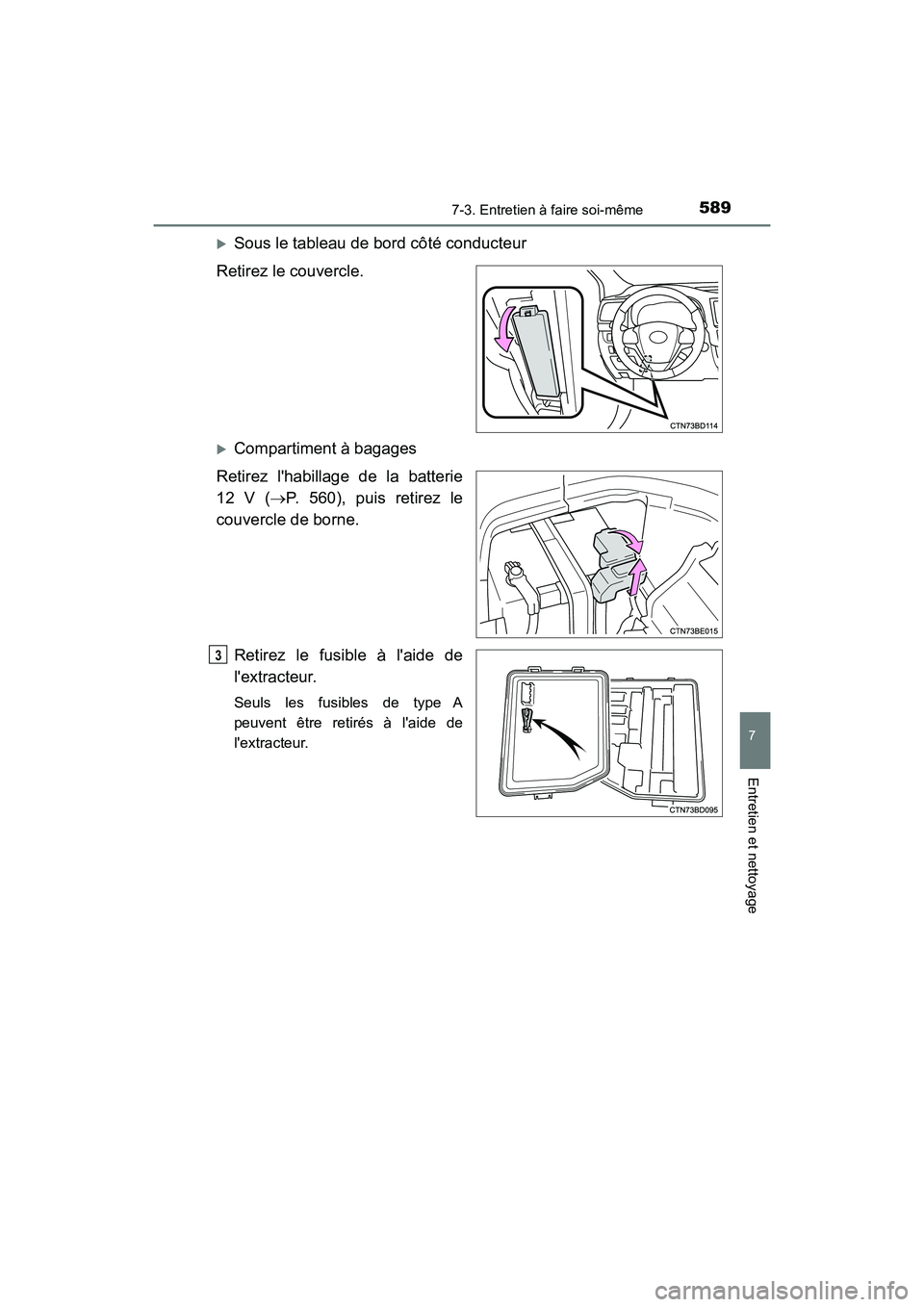

Sous le tableau de bord côté conducteur
Retirez le couvercle.
Compartiment à bagages
Retirez l'habillage de la batterie
12 V ( P. 560), puis retirez le
couvercle de borne.
Retirez le fusible à l'aide de
l'extracteur.
Seuls les fusibles de type A
peuvent être retirés à l'aide de
l'extracteur.
3

5907-3. Entretien à faire soi-même
HIGHLANDER_HV_D_OM0E018D

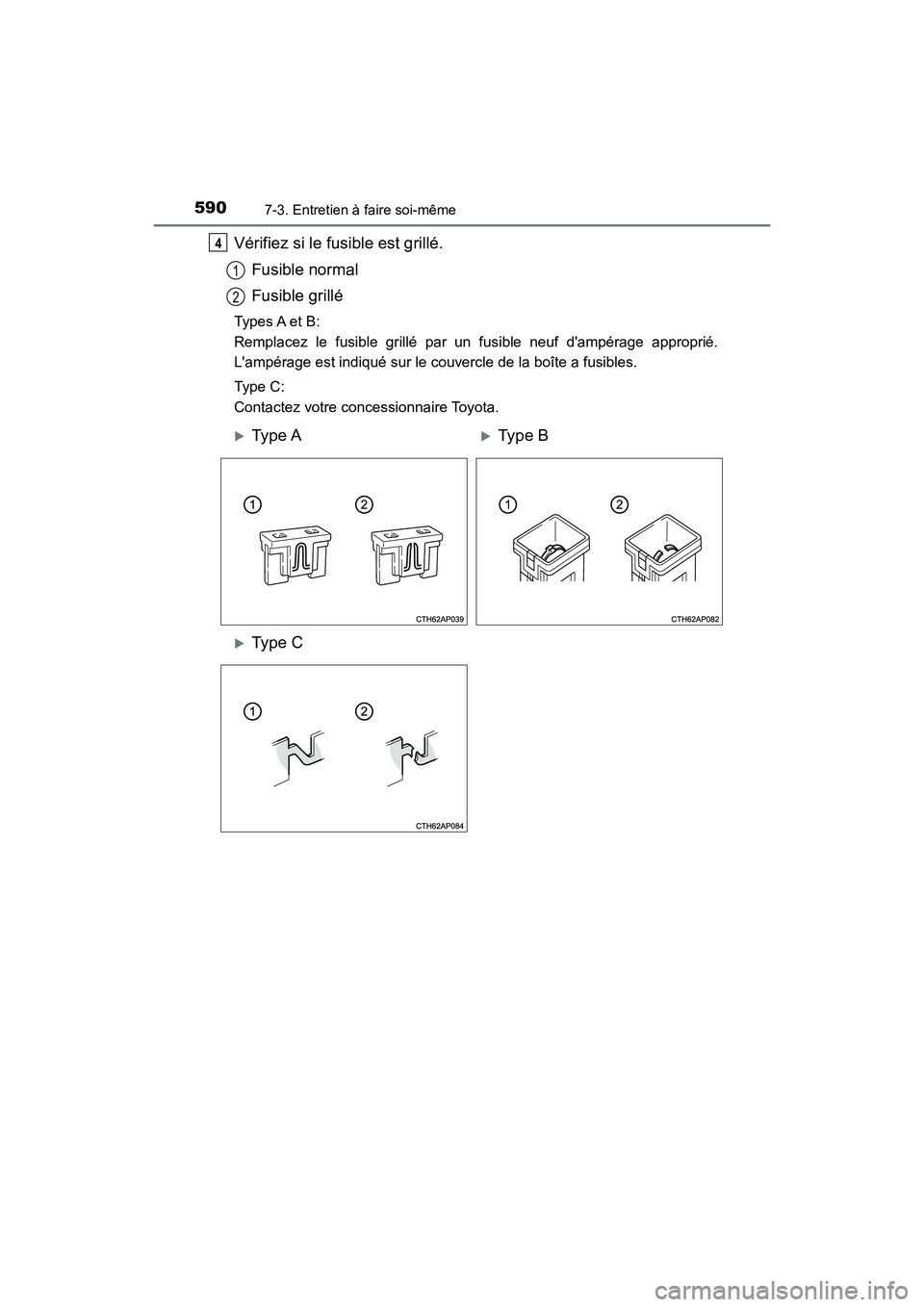

Vérifiez si le fusible est grillé.Fusible normal
Fusible grillé
Types A et B:
Remplacez le fusible grillé par un fusible neuf d'ampérage approprié.
L'ampérage est indiqué sur le couvercle de la boîte a fusibles.
Type C:
Contactez votre concessionnaire Toyota.
4
1
2
Ty p e AType B
Ty p e C
