BSM (Totwinkel-Assistent)
Der Totwinkel-Assistent ist ein System, das 2 Funktionen bietet;
● Die BSM-Funktion (Totwinkel-Assistent)
Unterstützt den Fahrer beim Wechseln der Fahrspur
● Die RCTA-Funktion (Warnfunktion für nachfolgenden Querverkehr)
Unterstützt den Fahrer beim Rückwärtsfahren
Diese Funktion verwenden dieselben Sensoren.
Außenspiegel-Kontrollleuchten
BSM-Funktion:
Wenn ein Fahrzeug in einem toten Winkel des Außenspiegels erkannt wird oder
wenn sich ein Fahrzeug schnell von hinten annähert und in den toten Winkel
gelangt, leuchtet die Außenspiegel-Kontrollleuchte auf der Seite auf, auf der das
Fahrzeug erkannt wurde. Wenn der Hebel für den Fahrtrichtungsanzeiger in die
Richtung der erkannten Seite bewegt wird, blinkt die Außenspiegel-Kontrollleuchte.
RCTA-Funktion:
Wenn ein Fahrzeug erkannt wird, dass sich dem Fahrzeugheck von rechts oder
links nähert, blinken beide Außenspiegel-Kontrollleuchten.
: Je nach Ausstattung
Überblick über den Totwinkel-Assistenten
1

3304-5. Verwenden der Fahrunterstützungssysteme
C-HR_HV_OM_Europe_OM10540M
Multi-Informationsanzeige
Ein-/Ausschalten der BSM-Funktion/RCTA-Funktion. (S. 330)
Die RCTA-Funktion ist verfügbar, wenn die BSM-Funktion eingeschaltet ist.
RCTA-Summer (nur RCTA-Funktion)
Wenn ein Fahrzeug erkannt wird, dass sich dem Fahrzeugheck von rechts oder
links nähert, ertönt ein Summer. Der Summer ertönt auch ca. 1 Sekunde lang direkt
nachdem die BSM-Funktion verwendet wurde, um das System einzuschalten.
“BSM”-Kontrollleuchte/“RCTA”-Kontrollleuchte
Wenn die BSM-Funktion/RCTA-Funktion eingeschaltet ist, leuchtet die Kontroll-
leuchte.
Drücken Sie im Bereich der Anzeigenregelschalter auf “ ” oder “” und
wählen Sie .
Drücken Sie im Bereich der Anzeigenregelschalter auf “ ” oder “” und
wählen Sie .
Drücken Sie im Bereich der Anzeigenregelschalter auf “ ” oder “” und
wählen Sie oder .

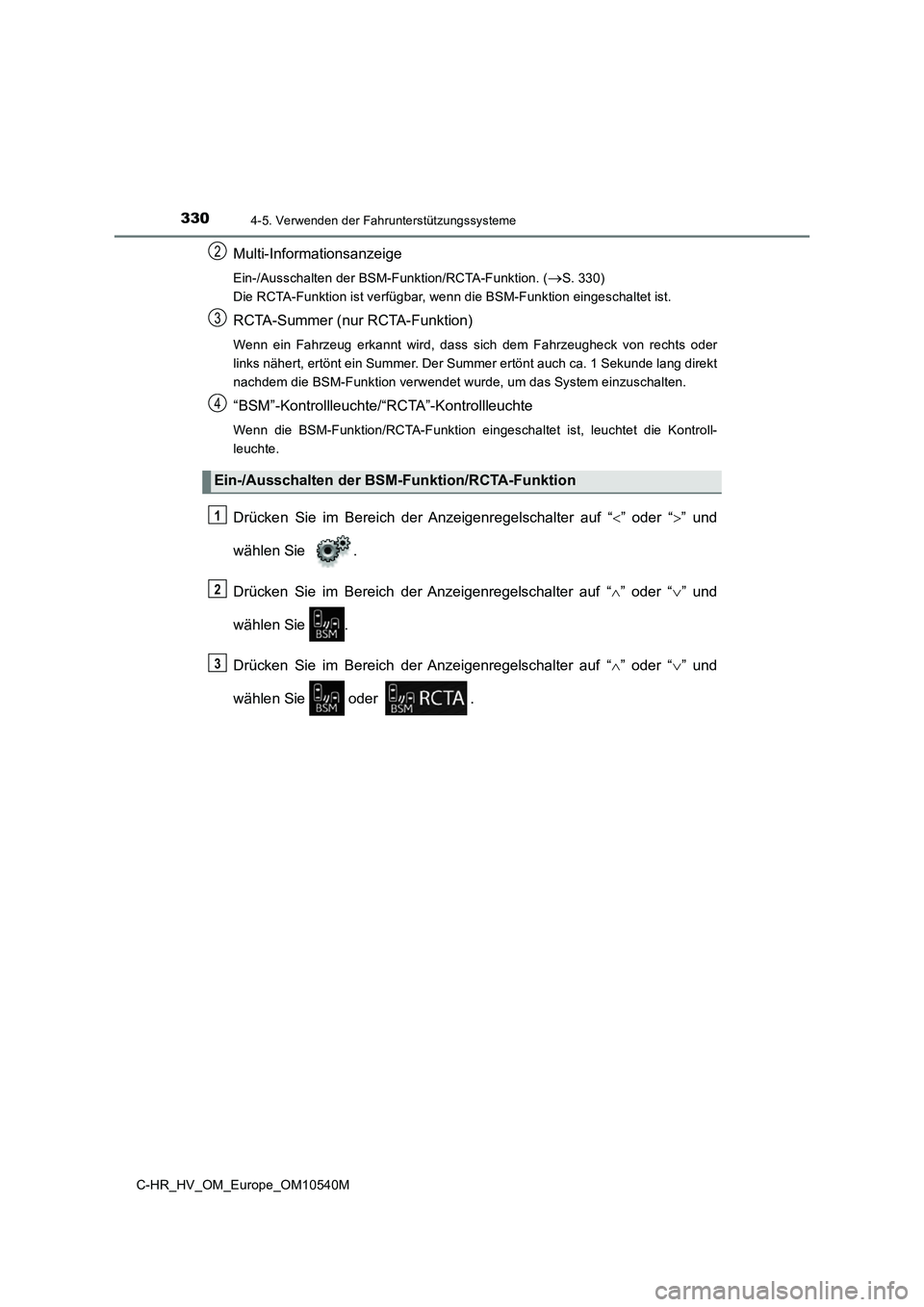

Ein-/Ausschalten der BSM-Funktion/RCTA-Funktion
2
3
4
1
2
3

3314-5. Verwenden der Fahrunterstützungssysteme
4
Fahren
C-HR_HV_OM_Europe_OM10540M
■Sichtbarkeit der Außenspiegel-Kontrollleuchten
Unter starkem Sonnenlicht können die Außenspiegel-Kontrollleuchten mitunter nur
schwer zu erkennen sein.
■ Hörbarkeit des RCTA-Summers
Der RCTA-Summer kann bei lauten Geräuschen, wenn z. B. die Lautstärke des Audio-
systems hoch ist, nur schwer zu hören sein.
■ Wenn “BSM nicht verfügbar.” in der Multi-Informationsanzeige angezeigt wird
Wasser, Schnee, Schlamm usw. hat sich in der Nähe des Sensorbereichs am Stoßfän-
ger angesammelt (S. 334).
Wenn das Wasser, der Schnee, der Schlamm usw. in der Nähe des Sensorbereichs
am Stoßfänger entfernt wird, sollte die Funktion wieder normal arbeiten.
Der Sensor funktioniert unter Umständen auch dann nicht ordnungsgemäß, wenn er
bei extrem heißen oder kalten Temperaturen betrieben wird.
■ Wenn “BSM-Fehlfunktion. Bitte Händler kontaktieren.” in der Multi-Informations-
anzeige angezeigt wird
Möglicherweise liegt eine Störung oder Fehlausrichtung des Sensors vor. Lassen Sie
das Fahrzeug von einem Toyota-Vertragshändler bzw. einer Toyota-Vertragswerkstatt
oder einem anderen kompetenten Fachbetrieb überprüfen.

3324-5. Verwenden der Fahrunterstützungssysteme
C-HR_HV_OM_Europe_OM10540M

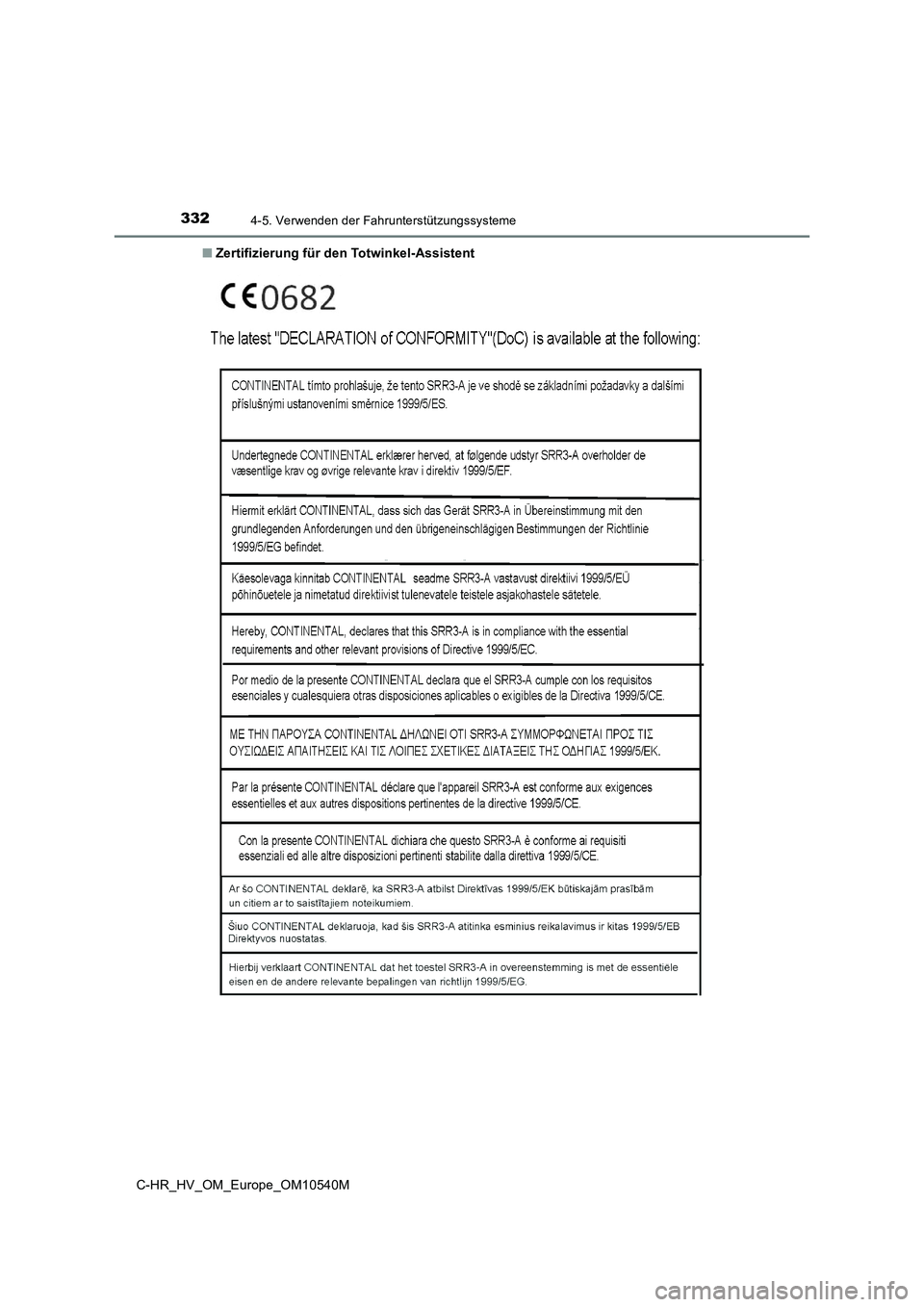

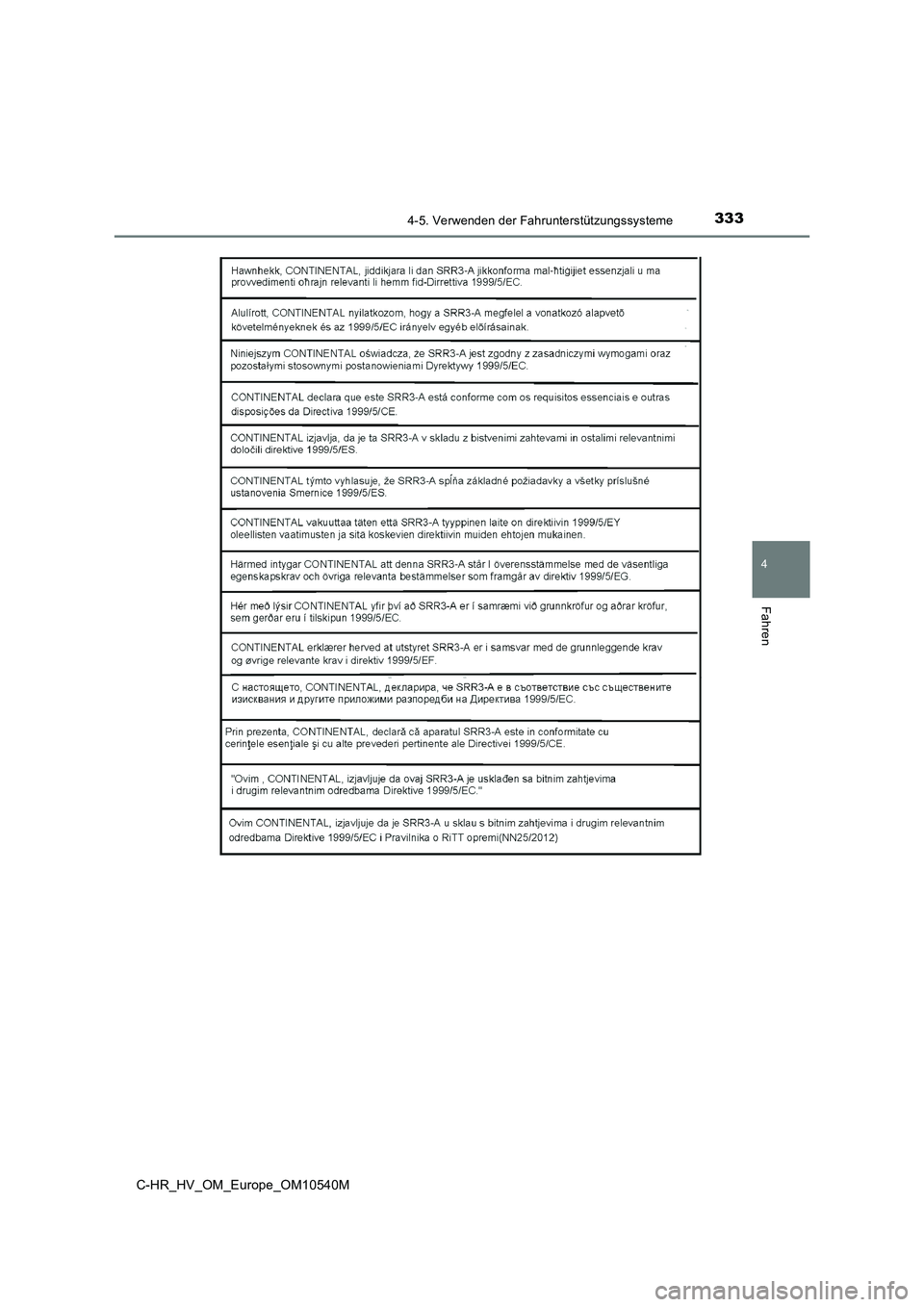

■ Zertifizierung für den Totwinkel-Assistent

3334-5. Verwenden der Fahrunterstützungssysteme
4
Fahren
C-HR_HV_OM_Europe_OM10540M

3344-5. Verwenden der Fahrunterstützungssysteme
C-HR_HV_OM_Europe_OM10540M
WARNUNG
■Bedienung des Radarsensors
Ein Sensor des Totwinkel-Assistenten ist in der linken bzw. rechten Seite der hinte-
ren Stoßstange des Fahrzeugs eingebaut. Beachten Sie die folgenden Punkte, um
sicherzustellen, dass der Totwinkel-Assistent ordnungsgemäß funktionieren kann.
Wenn die Warnmeldung nicht ausgeblendet wird, lassen Sie das Fahrzeug von
einem Toyota-Vertragshändler bzw. einer Toyota-Vertragswerkstatt oder einem
anderen kompetenten Fachbetrieb überprüfen.
● Setzen Sie einen Sensor und den umgebenden Bereich an der hinteren Stoß-
stange keinen starken Stößen aus.
Wenn ein Sensor auch nur leicht aus seiner ursprünglichen Position verschoben
wird, kann eine Fehlfunktion des Systems auftreten, wodurch Fahrzeuge nicht
mehr ordnungsgemäß erkannt werden.
Lassen Sie das Fahrzeug in den folgenden Situationen von einem Toyota-Vertrags-
händler bzw. einer Toyota-Vertragswerkstatt oder einem anderen kompetenten
Fachbetrieb überprüfen.
• Ein Sensor oder sein umgebender Bereich wurde starken Stößen ausgesetzt.
• Wenn der umgebende Bereich eines Sensors zerkratzt oder verbeult ist oder
wenn sich Teile davon abgetrennt haben.
● Demontieren Sie nicht den Sensor.
● Bringen Sie kein Zubehör und keine Aufkleber am Sensor oder am umgebenden
Bereich an der Stoßstange an.
● Modifizieren Sie nicht den Sensor oder den umgebenden Bereich an der Stoß-
stange.
● Lackieren Sie die hintere Stoßstange ausschließlich in einer offiziellen Toyota-
Farbe.
● Halten Sie den Sensor und den umgeben-
den Bereich an der Stoßstange jederzeit
sauber. Wenn ein Sensor oder der umge-
bende Bereich eines Sensors an der hinte-
ren Stoßstange verschmutzt oder mit
Schnee bedeckt ist, funktioniert der Totwin-
kel-Assistent unter Umständen nicht und
es wird eine Warnmeldung ( S. 331)
angezeigt.
Beseitigen Sie in diesem Fall den Schmutz
oder Schnee und fahren Sie das Fahrzeug
ca. 10 Minuten lang so, dass die Betriebs-
bedingungen der BSM-Funktion ( S. 337)
erfüllt sind.

3354-5. Verwenden der Fahrunterstützungssysteme
4
Fahren
C-HR_HV_OM_Europe_OM10540M
Die BSM-Funktion nutzt Radarsensoren für die Erkennung von nachfolgen-
den Fahrzeugen in benachbarten Spuren und informiert den Fahrer anhand
von Kontrollleuchten am Außenspiegel über das Vorhandensein solcher
Fahrzeuge.
Fahrzeuge, die in Bereichen fahren, die nicht im Außenspiegel sichtbar
sind (toter Winkel)
Fahrzeuge, die sich in Bereichen, die nicht im Außenspiegel sichtbar sind
(toter Winkel), schnell von hinten nähern
BSM-Funktion
1
2

3364-5. Verwenden der Fahrunterstützungssysteme
C-HR_HV_OM_Europe_OM10540M

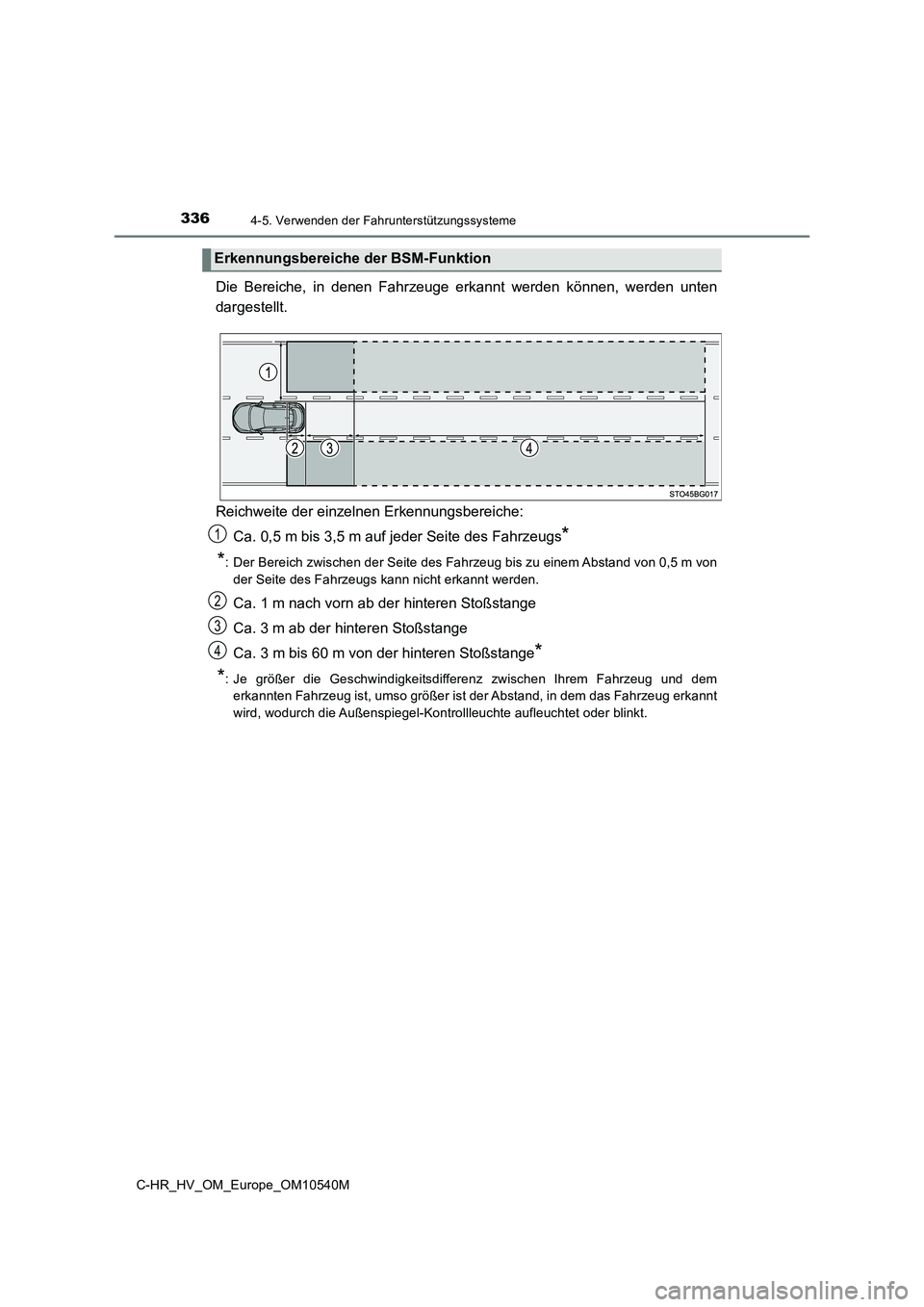

Die Bereiche, in denen Fahrzeuge erkannt werden können, werden unten
dargestellt.
Reichweite der einzelnen Erkennungsbereiche:
Ca. 0,5 m bis 3,5 m auf jeder Seite des Fahrzeugs*
*: Der Bereich zwischen der Seite des Fahrzeug bis zu einem Abstand von 0,5 m von
der Seite des Fahrzeugs kann nicht erkannt werden.
Ca. 1 m nach vorn ab der hinteren Stoßstange
Ca. 3 m ab der hinteren Stoßstange
Ca. 3 m bis 60 m von der hinteren Stoßstange*
*: Je größer die Geschwindigkeitsdifferenz zwischen Ihrem Fahrzeug und dem
erkannten Fahrzeug ist, umso größer ist der Abstand, in dem das Fahrzeug erkannt
wird, wodurch die Außenspiegel-Kontrollleuchte aufleuchtet oder blinkt.
Erkennungsbereiche der BSM-Funktion
