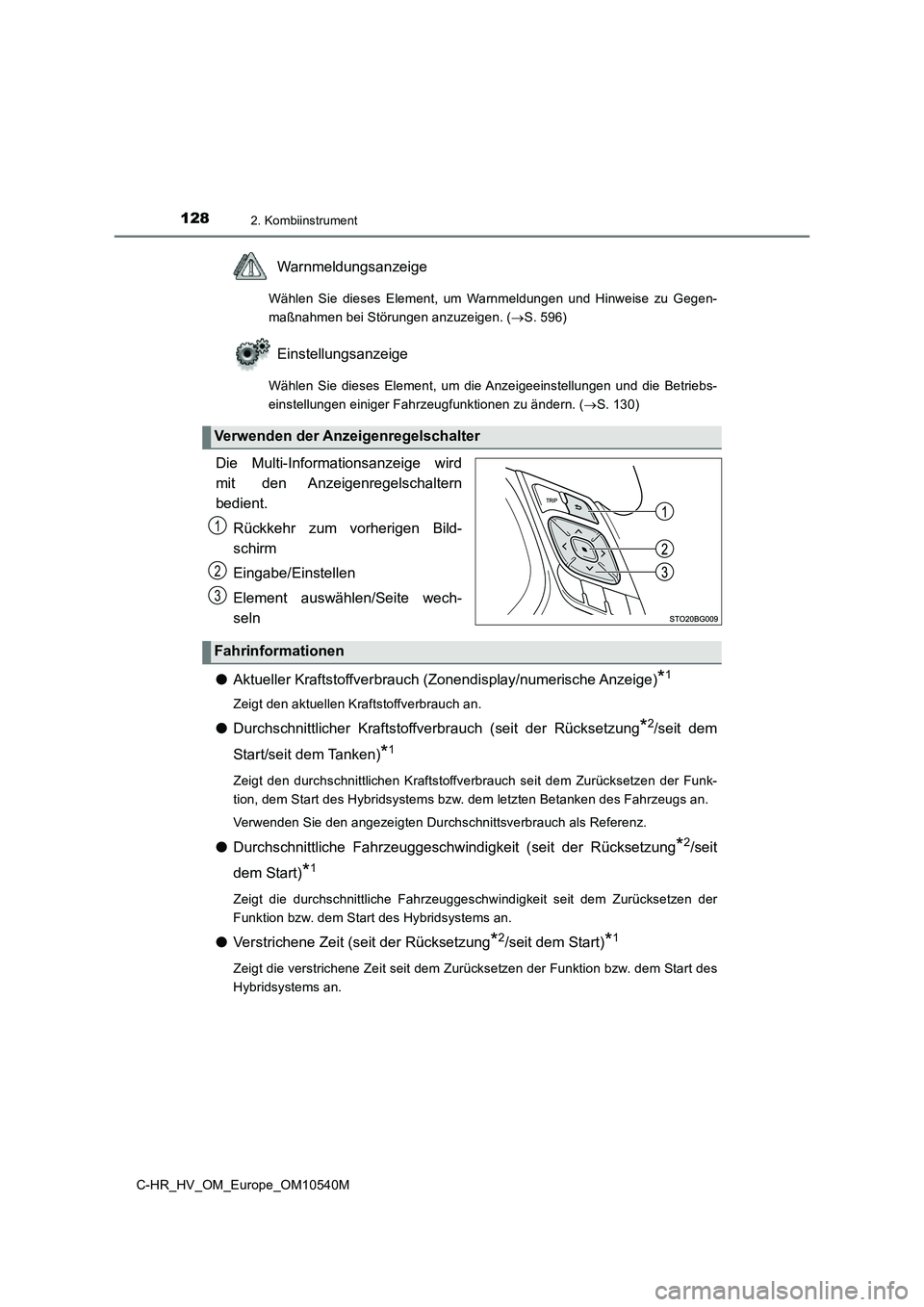

1282. Kombiinstrument
C-HR_HV_OM_Europe_OM10540M
Warnmeldungsanzeige
Wählen Sie dieses Element, um Warnmeldungen und Hinweise zu Gegen-
maßnahmen bei Störungen anzuzeigen. ( S. 596)
Einstellungsanzeige
Wählen Sie dieses Element, um die Anzeigeeinstellungen und die Betriebs-
einstellungen einiger Fahrzeugfunktionen zu ändern. ( S. 130)
Die Multi-Informationsanzeige wird
mit den Anzeigenregelschaltern
bedient.
Rückkehr zum vorherigen Bild-
schirm
Eingabe/Einstellen
Element auswählen/Seite wech-
seln
● Aktueller Kraftstoffverbrauch (Zonendisplay/numerische Anzeige)*1
Zeigt den aktuellen Kraftstoffverbrauch an.
●Durchschnittlicher Kraftstoffverbrauch (seit der Rücksetzung*2/seit dem
Start/seit dem Tanken)*1
Zeigt den durchschnittlichen Kraftstoffverbrauch seit dem Zurücksetzen der Funk-
tion, dem Start des Hybridsystems bzw. dem letzten Betanken des Fahrzeugs an.
Verwenden Sie den angezeigten Durchschnittsverbrauch als Referenz.
● Durchschnittliche Fahrzeuggeschwindigkeit (seit der Rücksetzung*2/seit
dem Start)*1
Zeigt die durchschnittliche Fahrzeuggeschwindigkeit seit dem Zurücksetzen der
Funktion bzw. dem Start des Hybridsystems an.
● Verstrichene Zeit (seit der Rücksetzung*2/seit dem Start)*1
Zeigt die verstrichene Zeit seit dem Zurücksetzen der Funktion bzw. dem Start des
Hybridsystems an.
Verwenden der Anzeigenregelschalter
1
2
3
Fahrinformationen

1312. Kombiinstrument
2
Kombiinstrument
C-HR_HV_OM_Europe_OM10540M
●Fahrzeugeinstellungen
Wählen Sie das Menü für die Einrichtung der folgenden Elemente.
• RSA (Road Sign Assist), Einrichtung ( S. 300)*1
Wählen Sie dieses Element, um den Verkehrsschildassistent RSA (Road
Sign Assist) einzurichten.
• (Reifendruck-Warnsystem), Einrichtung ( S. 534)
Wählen Sie dieses Element, um das Reifendruck-Warnsystem zu initiali-
sieren.
● Anzeigeeinstellungen
Wählen Sie das Menü für die Einrichtung der folgenden Elemente.
• Sprache
Wählen Sie dieses Element, um die Anzeigesprache zu ändern.
• Einheiten
Wählen Sie dieses Element, um die Maßeinheit für den Brennstoffverbrauch zu
ändern.
• (EV-Anzeige), Einrichtung
Wählen Sie dieses Element, um die EV-Kontrollleuchte zu aktivieren/deaktivie-
ren.
• Fahrinformationen 1 und 2
Wählen Sie dieses Element, um maximal 2 Elemente auszuwählen, die in einem
Fahrinformationsbildschirm angezeigt werden sollen. Es können bis zu 2 Fahrin-
formationsbildschirme festgelegt werden.
• Popup-Display
Wählen Sie dieses Element, um die Popup-Displays*2, die in einigen Situatio-
nen angezeigt werden können, zu aktivieren/deaktivieren.
• Standardeinstellungen
Registrierte oder geänderte Anzeigeeinstellungen werden gelöscht oder auf ihre
Standardparameter zurückgesetzt.
*1: Je nach Ausstattung
*2: Anzeige der Zielführung des mit dem Navigationssystem verknüpften Systems (je
nach Ausstattung) und Anzeige der eingehenden Anrufe auf der Freisprechan-
lage (je nach Ausstattung).

1322. Kombiinstrument
C-HR_HV_OM_Europe_OM10540M
■Popup-Display
In manchen Situationen, wie z.B. bei einem Bedienvorgang, wird vorübergehend ein
Popup-Display in der Multi-Informationsanzeige angezeigt.
Die Popup-Display-Funktion kann ein-/ausgeschaltet werden.
■ Automatische Deaktivierung der Einstellungsanzeige
In den folgenden Situationen wird die Einstellungsanzeige, in der Einstellungen mit
dem Anzeigenregelschalter geändert werden können, automatisch ausgeschaltet.
● Wenn bei geöffneter Einstellungsanzeige ein Warnhinweis angezeigt wird
● Wenn das Fahrzeug beginnt, sich zu bewegen, während die Einstellungsanzeige
angezeigt wird
■ Flüssigkeitskristallanzeige
Kleine Flecken oder Lichtpunkte können auf der Anzeige erscheinen. Dieses Phäno-
men ist charakteristisch für Flüssigkeitskristallanzeigen. Die Anzeige kann daher prob-
lemlos weiterverwendet werden.
■ Beim Abklemmen und erneuten Anschließen der 12-Volt-Batterieklemmen
Die Fahrinformationen werden zurückgesetzt.
■ Pfeilnavigation (Fahrzeuge mit Navigationssystem)
■ Abschlussanzeige
Wenn der Startschalter ausgeschaltet wird, werden die folgenden Inhalte in der Multi-
Informationsanzeige angezeigt. Die Anzeige erlischt nach ca. 30 Sekunden.
● Verstrichene Zeit
● Wegstrecke
● Durchschnittsverbrauch
Die Pfeilnavigation wird nur angezeigt, wäh-
rend die Routenführung des Navigationssys-
tems ausgeführt wird. Wenn sich eine
Abzweigung nähert, werden der Abstand zu
der Abzweigung und die Richtung der Abzwei-
gung angezeigt.
Richtung der Abzweigung
Das angezeigte Bild kann von der tatsäch-
lichen Kreuzung abweichen.
Abstand zur nächsten Abzweigung
1
2

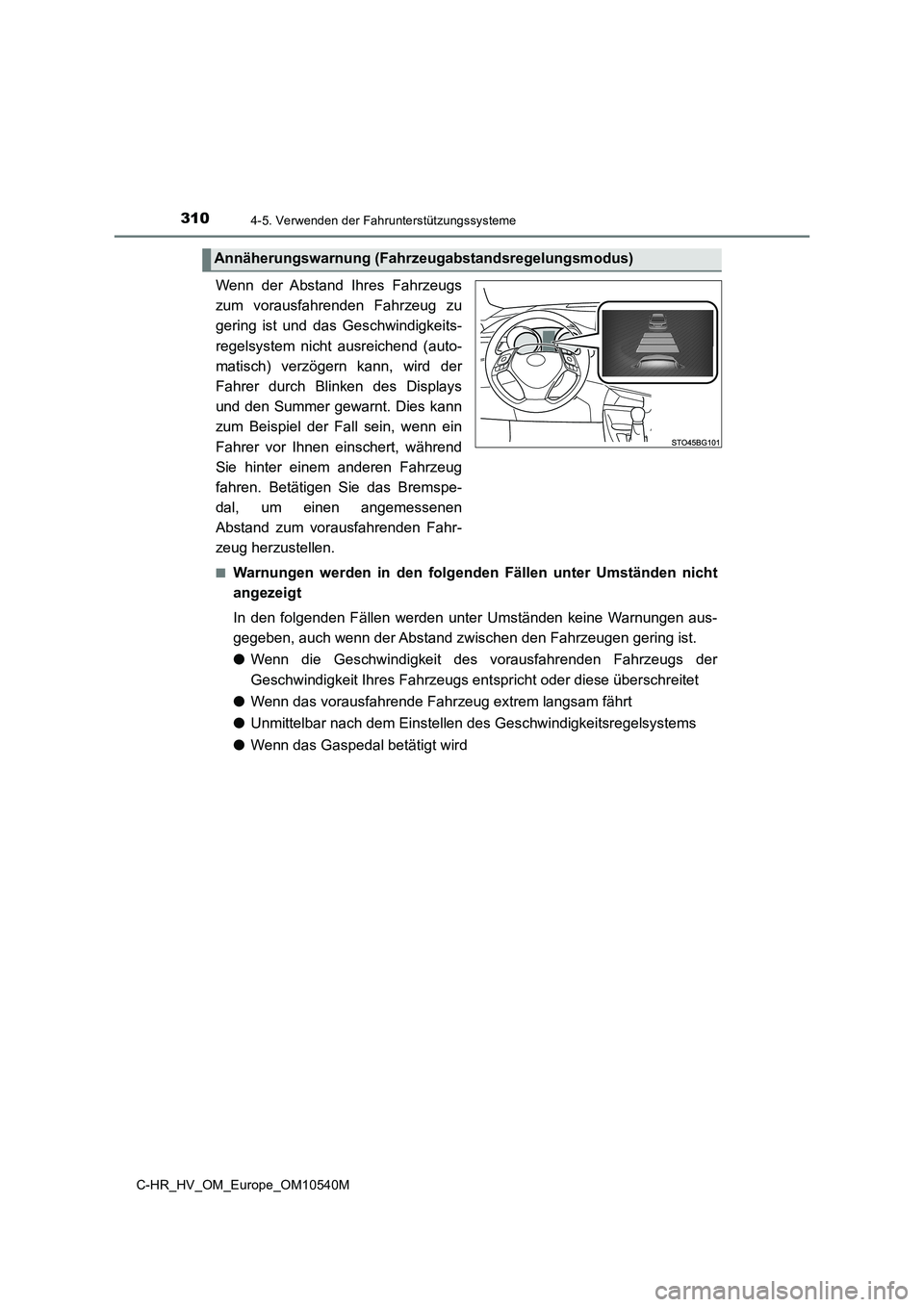

3104-5. Verwenden der Fahrunterstützungssysteme
C-HR_HV_OM_Europe_OM10540M
Wenn der Abstand Ihres Fahrzeugs
zum vorausfahrenden Fahrzeug zu
gering ist und das Geschwindigkeits-
regelsystem nicht ausreichend (auto-
matisch) verzögern kann, wird der
Fahrer durch Blinken des Displays
und den Summer gewarnt. Dies kann
zum Beispiel der Fall sein, wenn ein
Fahrer vor Ihnen einschert, während
Sie hinter einem anderen Fahrzeug
fahren. Betätigen Sie das Bremspe-
dal, um einen angemessenen
Abstand zum vorausfahrenden Fahr-
zeug herzustellen.
■Warnungen werden in den folgenden Fällen unter Umständen nicht
angezeigt
In den folgenden Fällen werden unter Umständen keine Warnungen aus-
gegeben, auch wenn der Abstand zwischen den Fahrzeugen gering ist.
● Wenn die Geschwindigkeit des vorausfahrenden Fahrzeugs der
Geschwindigkeit Ihres Fahrzeugs ent spricht oder diese überschreitet
● Wenn das vorausfahrende Fahrzeug extrem langsam fährt
● Unmittelbar nach dem Einstellen des Geschwindigkeitsregelsystems
● Wenn das Gaspedal betätigt wird
Annäherungswarnung (Fahrzeugabstandsregelungsmodus)

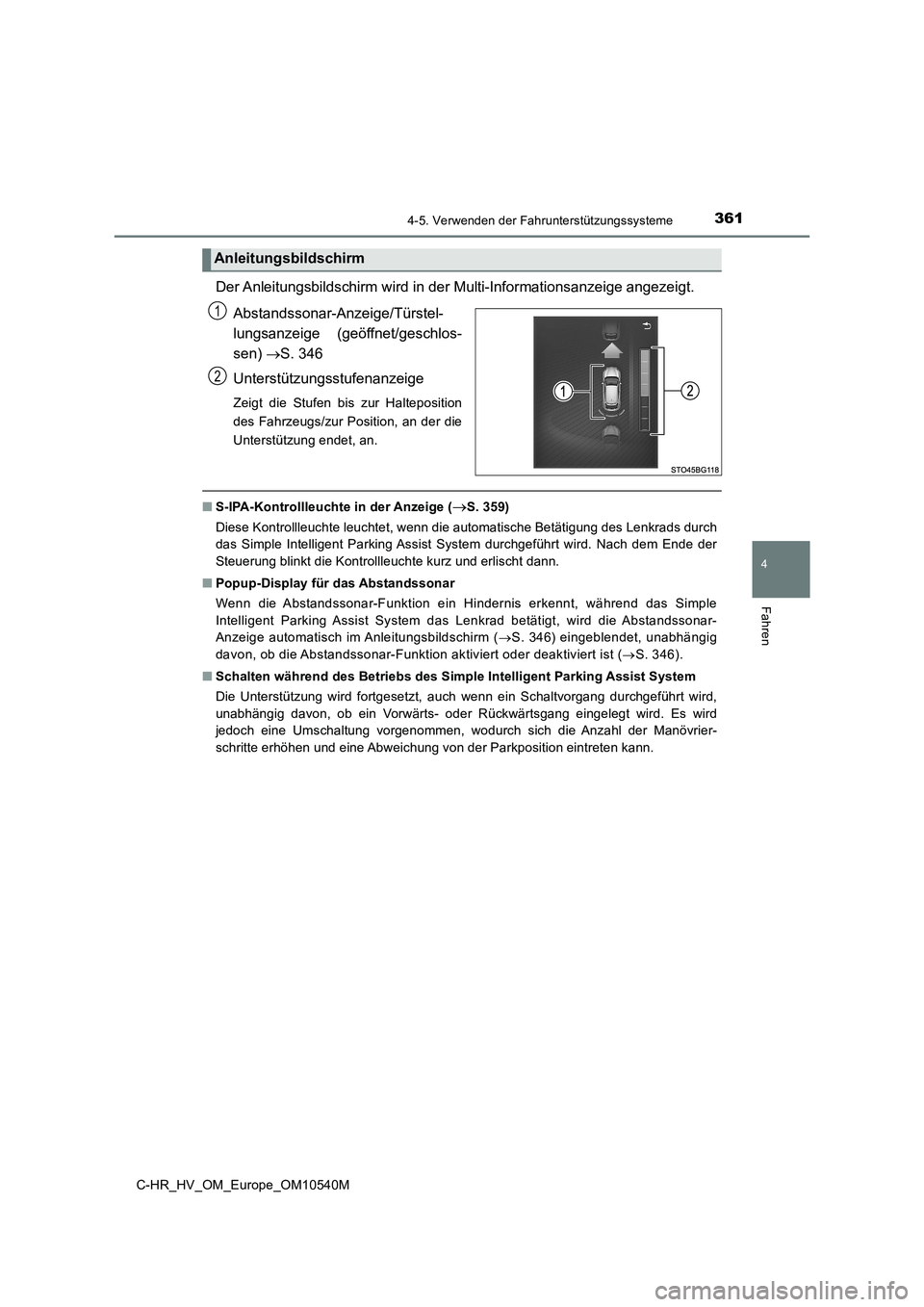

3614-5. Verwenden der Fahrunterstützungssysteme
4
Fahren
C-HR_HV_OM_Europe_OM10540M
Der Anleitungsbildschirm wird in der Multi-Informationsanzeige angezeigt.
Abstandssonar-Anzeige/Türstel-
lungsanzeige (geöffnet/geschlos-
sen) S. 346
Unterstützungsstufenanzeige
Zeigt die Stufen bis zur Halteposition
des Fahrzeugs/zur Position, an der die
Unterstützung endet, an.
■ S-IPA-Kontrollleuchte in der Anzeige (S. 359)
Diese Kontrollleuchte leuchtet, wenn die automatische Betätigung des Lenkrads durch
das Simple Intelligent Parking Assist System durchgeführt wird. Nach dem Ende der
Steuerung blinkt die Kontrollleuchte kurz und erlischt dann.
■ Popup-Display für das Abstandssonar
Wenn die Abstandssonar-Funktion ein Hindernis erkennt, während das Simple
Intelligent Parking Assist System das Lenkrad betätigt, wird die Abstandssonar-
Anzeige automatisch im Anleitungsbildschirm ( S. 346) eingeblendet, unabhängig
davon, ob die Abstandssonar-Funktion aktiviert oder deaktiviert ist ( S. 346).
■ Schalten während des Betriebs des Simple Intelligent Parking Assist System
Die Unterstützung wird fortgesetzt, auch wenn ein Schaltvorgang durchgeführt wird,
unabhängig davon, ob ein Vorwärts- oder Rückwärtsgang eingelegt wird. Es wird
jedoch eine Umschaltung vorgenommen, wodurch sich die Anzahl der Manövrier-
schritte erhöhen und eine Abweichung von der Parkposition eintreten kann.
Anleitungsbildschirm
1
2

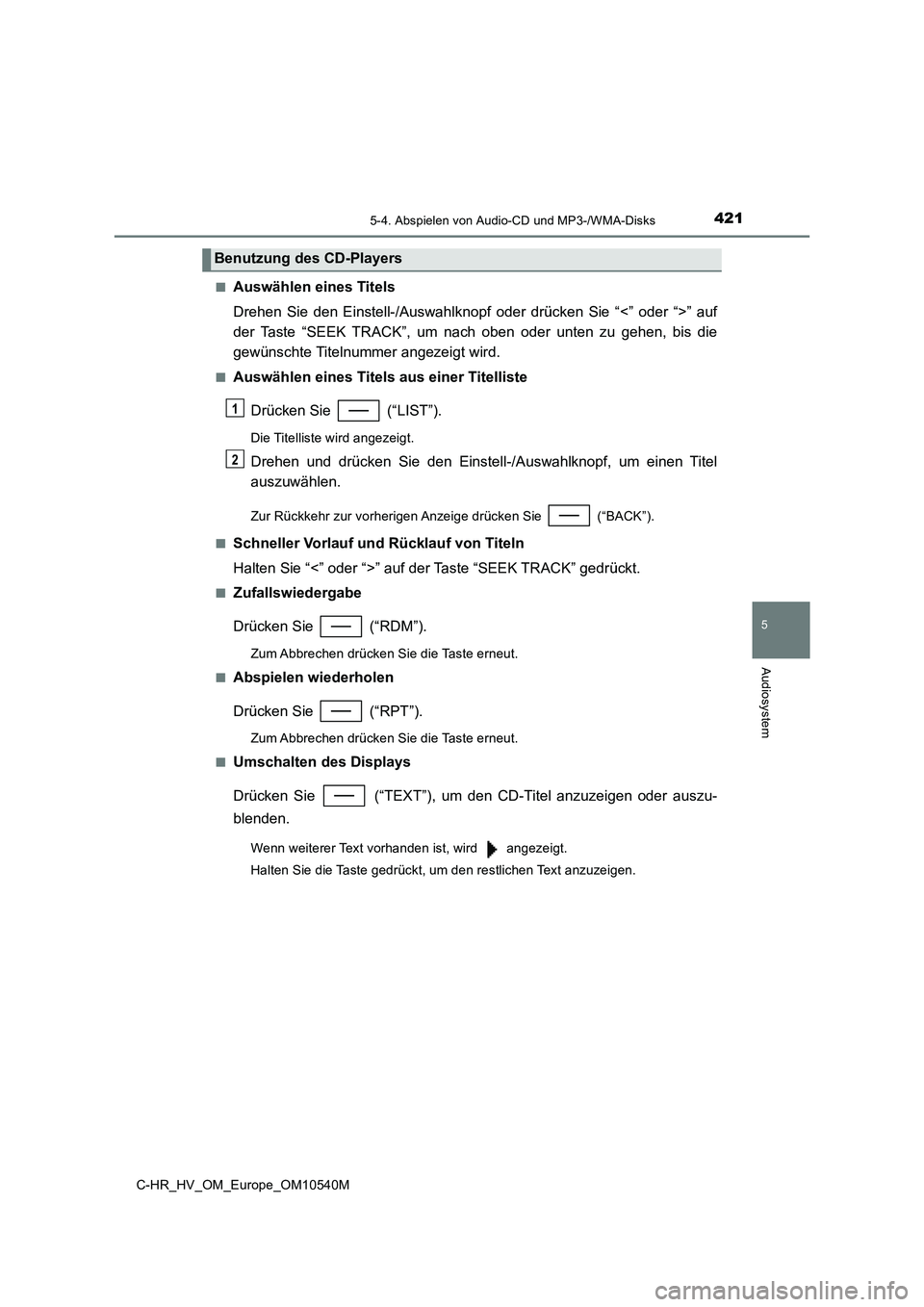

4215-4. Abspielen von Audio-CD und MP3-/WMA-Disks
5
Audiosystem
C-HR_HV_OM_Europe_OM10540M
■Auswählen eines Titels
Drehen Sie den Einstell-/Auswahlknopf oder drücken Sie “<” oder “>” auf
der Taste “SEEK TRACK”, um nach oben oder unten zu gehen, bis die
gewünschte Titelnummer angezeigt wird.
■Auswählen eines Titels aus einer Titelliste
Drücken Sie (“LIST”).
Die Titelliste wird angezeigt.
Drehen und drücken Sie den Einstell-/Auswahlknopf, um einen Titel
auszuwählen.
Zur Rückkehr zur vorherigen Anzeige drücken Sie (“BACK”).
■Schneller Vorlauf und Rücklauf von Titeln
Halten Sie “<” oder “>” auf der Taste “SEEK TRACK” gedrückt.
■Zufallswiedergabe
Drücken Sie (“RDM”).
Zum Abbrechen drücken Sie die Taste erneut.
■Abspielen wiederholen
Drücken Sie (“RPT”).
Zum Abbrechen drücken Sie die Taste erneut.
■Umschalten des Displays
Drücken Sie (“TEXT”), um den CD-Titel anzuzeigen oder auszu-
blenden.
Wenn weiterer Text vorhanden ist, wird angezeigt.
Halten Sie die Taste gedrückt, um den restlichen Text anzuzeigen.
Benutzung des CD-Players
1
2

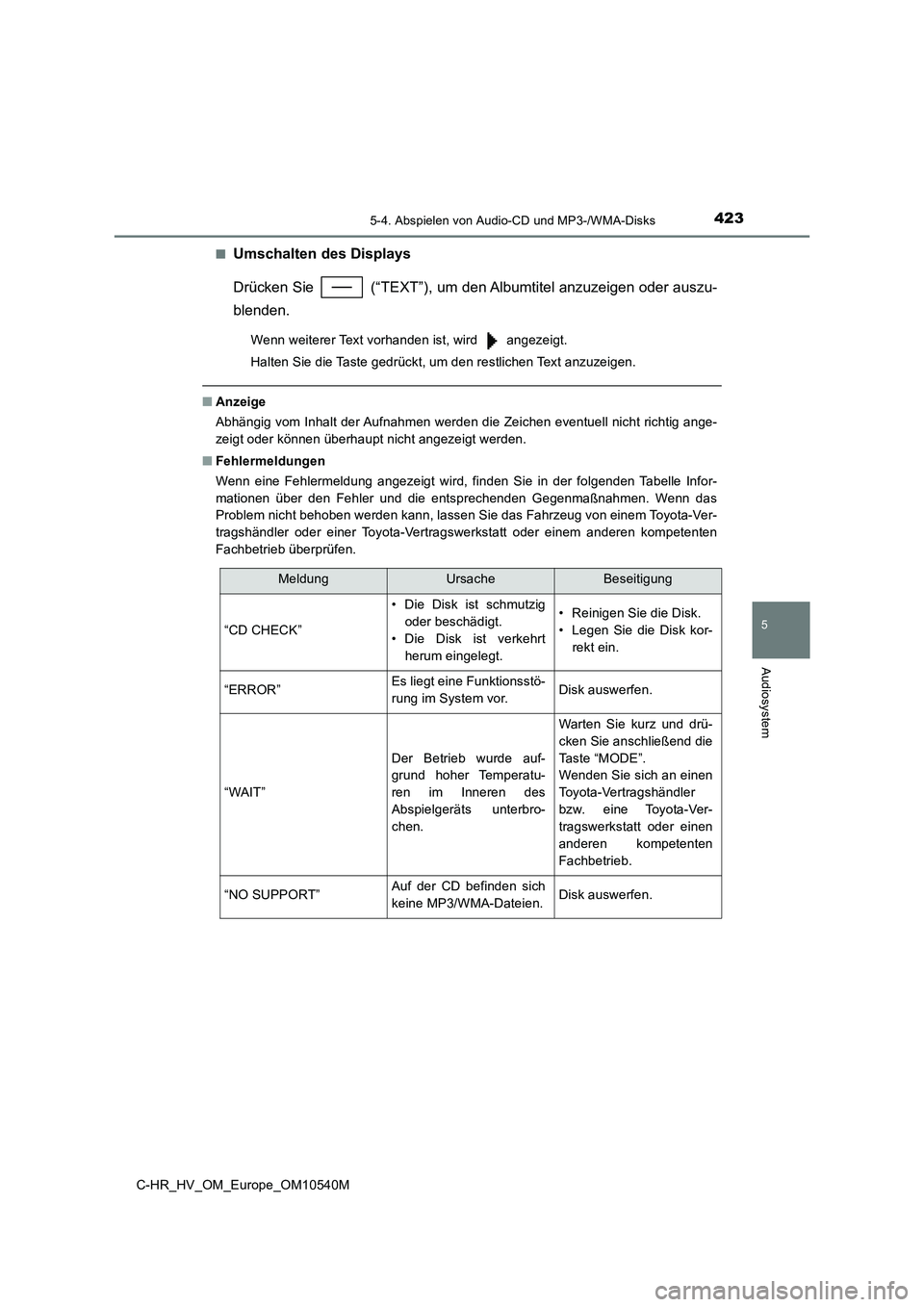

4235-4. Abspielen von Audio-CD und MP3-/WMA-Disks
5
Audiosystem
C-HR_HV_OM_Europe_OM10540M
■Umschalten des Displays
Drücken Sie (“TEXT”), um den Albumtitel anzuzeigen oder auszu-
blenden.
Wenn weiterer Text vorhanden ist, wird angezeigt.
Halten Sie die Taste gedrückt, um den restlichen Text anzuzeigen.
■ Anzeige
Abhängig vom Inhalt der Aufnahmen werden die Zeichen eventuell nicht richtig ange-
zeigt oder können überhaupt nicht angezeigt werden.
■ Fehlermeldungen
Wenn eine Fehlermeldung angezeigt wird, finden Sie in der folgenden Tabelle Infor-
mationen über den Fehler und die entsprechenden Gegenmaßnahmen. Wenn das
Problem nicht behoben werden kann, lassen Sie das Fahrzeug von einem Toyota-Ver-
tragshändler oder einer Toyota-Vertragswerkstatt oder einem anderen kompetenten
Fachbetrieb überprüfen.
MeldungUrsacheBeseitigung
“CD CHECK”
• Die Disk ist schmutzig
oder beschädigt.
• Die Disk ist verkehrt
herum eingelegt.
• Reinigen Sie die Disk.
• Legen Sie die Disk kor-
rekt ein.
“ERROR”Es liegt eine Funktionsstö-
rung im System vor.Disk auswerfen.
“WAIT”
Der Betrieb wurde auf-
grund hoher Temperatu-
ren im Inneren des
Abspielgeräts unterbro-
chen.
Warten Sie kurz und drü-
cken Sie anschließend die
Ta s t e “ M O D E ” .
Wenden Sie sich an einen
Toyota-Vertragshändler
bzw. eine Toyota-Ver-
tragswerkstatt oder einen
anderen kompetenten
Fachbetrieb.
“NO SUPPORT”Auf der CD befinden sich
keine MP3/WMA-Dateien.Disk auswerfen.

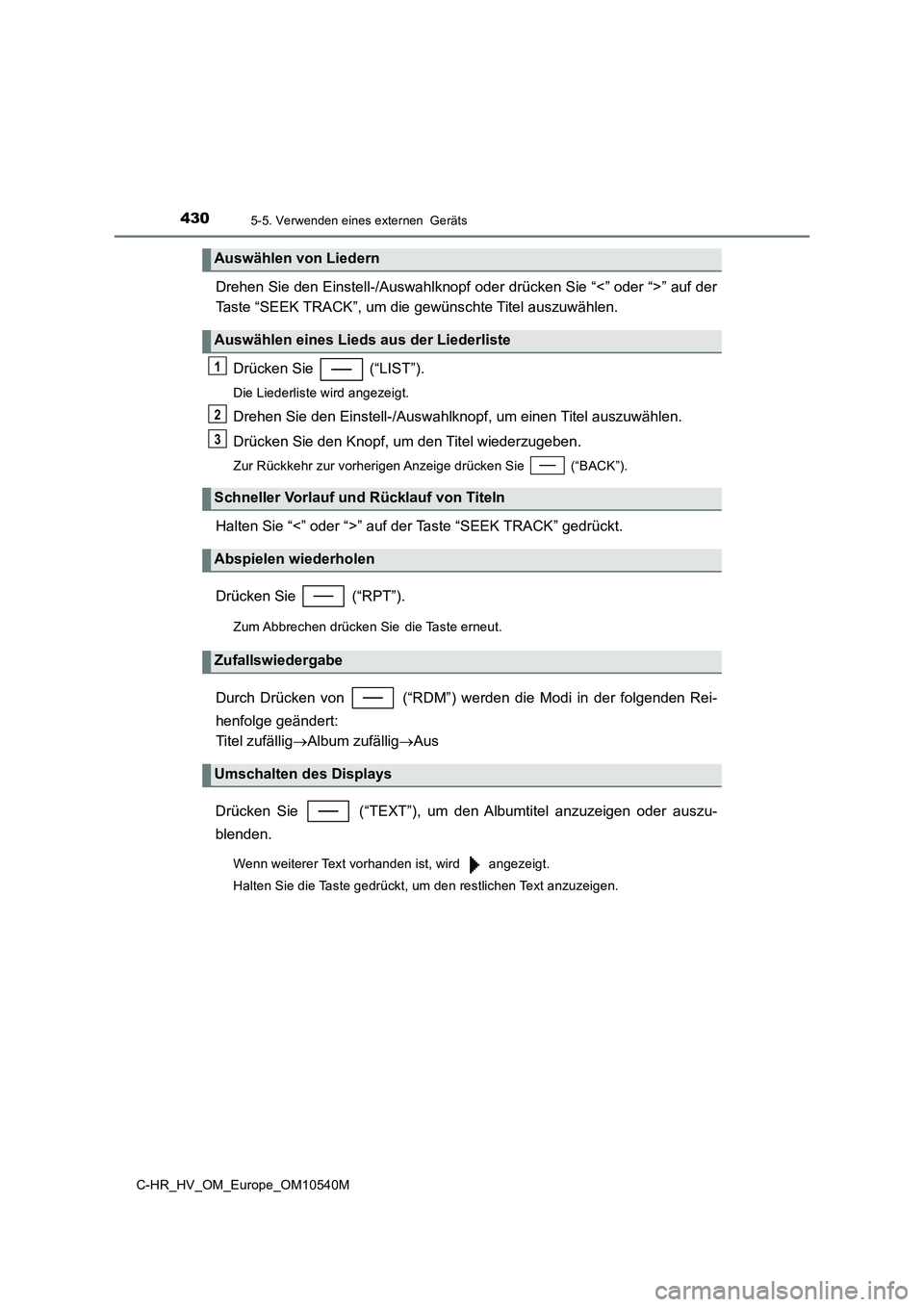

4305-5. Verwenden eines externen Geräts
C-HR_HV_OM_Europe_OM10540M
Drehen Sie den Einstell-/Auswahlknopf oder drücken Sie “<” oder “>” auf der
Taste “SEEK TRACK”, um die gewünschte Titel auszuwählen.
Drücken Sie (“LIST”).
Die Liederliste wird angezeigt.
Drehen Sie den Einstell-/Auswahlknopf, um einen Titel auszuwählen.
Drücken Sie den Knopf, um den Titel wiederzugeben.
Zur Rückkehr zur vorherigen Anzeige drücken Sie (“BACK”).
Halten Sie “<” oder “>” auf der Taste “SEEK TRACK” gedrückt.
Drücken Sie (“RPT”).
Zum Abbrechen drücken Sie die Taste erneut.
Durch Drücken von (“RDM”) werden die Modi in der folgenden Rei-
henfolge geändert:
Titel zufällig Album zufälligAus
Drücken Sie (“TEXT”), um den Albumtitel anzuzeigen oder auszu-
blenden.
Wenn weiterer Text vorhanden ist, wird angezeigt.
Halten Sie die Taste gedrückt, um den restlichen Text anzuzeigen.
Auswählen von Liedern
Auswählen eines Lieds aus der Liederliste
Schneller Vorlauf und Rücklauf von Titeln
Abspielen wiederholen
Zufallswiedergabe
Umschalten des Displays
1
2
3
