2017 TOYOTA C_HR HYBRID Betriebsanleitungen (in German)

5778-1. Wichtige Informationen
C-HR_HV_OM_Europe_OM10540M
8
Beim Auftreten einer Störung
Wenn Ihr Fahrzeug aufgrund eines Notfalls
angehalten werden muss
Treten Sie ununterbrochen mit beiden Füßen auf das Bremspedal, um es
fest nach unten zu drücken.
Pumpen Sie das Bremspedal nicht wiederholt, da es dadurch zum Anhalten des
Fahrzeugs noch stärker betätigt werden muss.
Stellen Sie den Schalthebel auf N.
Wenn der Schalthebel auf N geschaltet werden konnte
Halten Sie das Fahrzeug nach dem A bbremsen an einer sicheren Stelle
am Straßenrand an.
Stoppen Sie das Hybridsystem.
Wenn der Schalthebel nicht auf N geschaltet werden kann
Halten Sie das Bremspedal weiterhin mit beiden Füßen gedrückt, um das
Fahrzeug so stark wie möglich abzubremsen.
Wenn Sie das Hybridsystem aus-
schalten möchten, halten Sie den
Startschalter mindestens 2 Sekun-
den gedrückt oder drücken Sie ihn
mindestens 3 Mal kurz nacheinan-
der.
Halten Sie das Fahrzeug sofort an ei ner sicheren Stelle am Straßenrand
an.
Führen Sie in einem Notfall, in dem es unmöglich ist, das Fahrzeug auf
herkömmliche Weise zu stoppen, das folgende Verfahren zum Anhalten
des Fahrzeugs aus:
1
2
3
4
3
Halten Sie den Schalter mindestens 2
Sekunden lang gedrückt
oder drücken Sie ihn mindestens 3 Mal
kurz nacheinander
4
WARNUNG
■ Wenn das Hybridsystem im Fahrbetrieb abgeschaltet wurde
Die Servolenkung für das Lenkrad steht nicht mehr zur Verfügung, wodurch zum
Drehen des Lenkrads mehr Kraft aufgewendet werden muss. Bremsen Sie das
Fahrzeug soweit wie möglich ab, bevor Sie das Hybridsystem abschalten.
5

5788-2. Maßnahmen im Notfall
C-HR_HV_OM_Europe_OM10540M

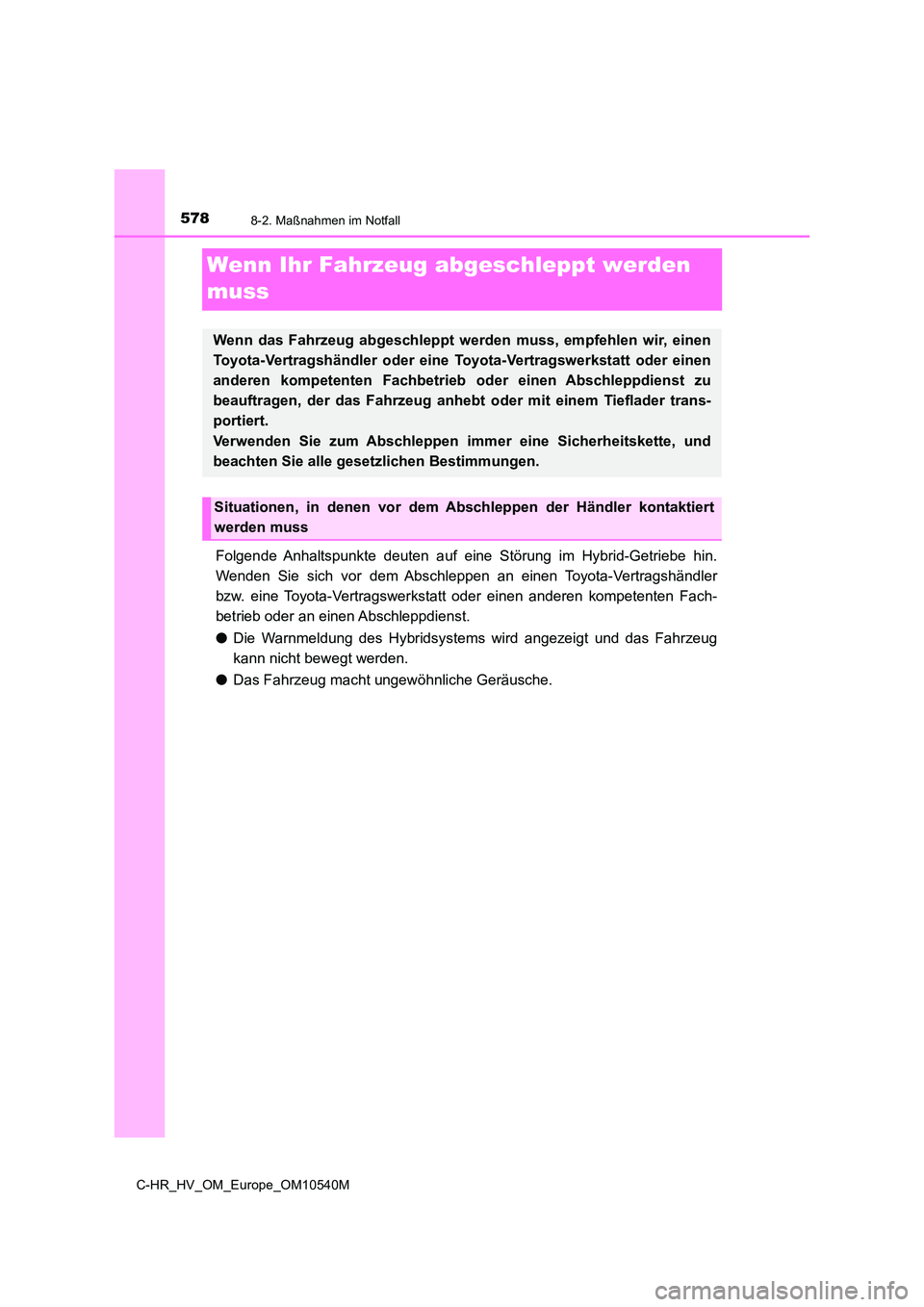

Wenn Ihr Fahrzeug abgeschleppt werden
muss
Folgende Anhaltspunkte deuten auf eine Störung im Hybrid-Getriebe hin.
Wenden Sie sich vor dem Abschleppen an einen Toyota-Vertragshändler
bzw. eine Toyota-Vertragswerkstatt oder einen anderen kompetenten Fach-
betrieb oder an einen Abschleppdienst.
● Die Warnmeldung des Hybridsystems wird angezeigt und das Fahrzeug
kann nicht bewegt werden.
● Das Fahrzeug macht ungewöhnliche Geräusche.
Wenn das Fahrzeug abgeschleppt werden muss, empfehlen wir, einen
Toyota-Vertragshändler oder eine Toyota-Vertragswerkstatt oder einen
anderen kompetenten Fachbetrieb oder einen Abschleppdienst zu
beauftragen, der das Fahrzeug anhebt oder mit einem Tieflader trans-
portiert.
Verwenden Sie zum Abschleppen immer eine Sicherheitskette, und
beachten Sie alle gesetzlichen Bestimmungen.
Situationen, in denen vor dem Ab schleppen der Händler kontaktiert
werden muss

5798-2. Maßnahmen im Notfall
C-HR_HV_OM_Europe_OM10540M
8
Beim Auftreten einer Störung

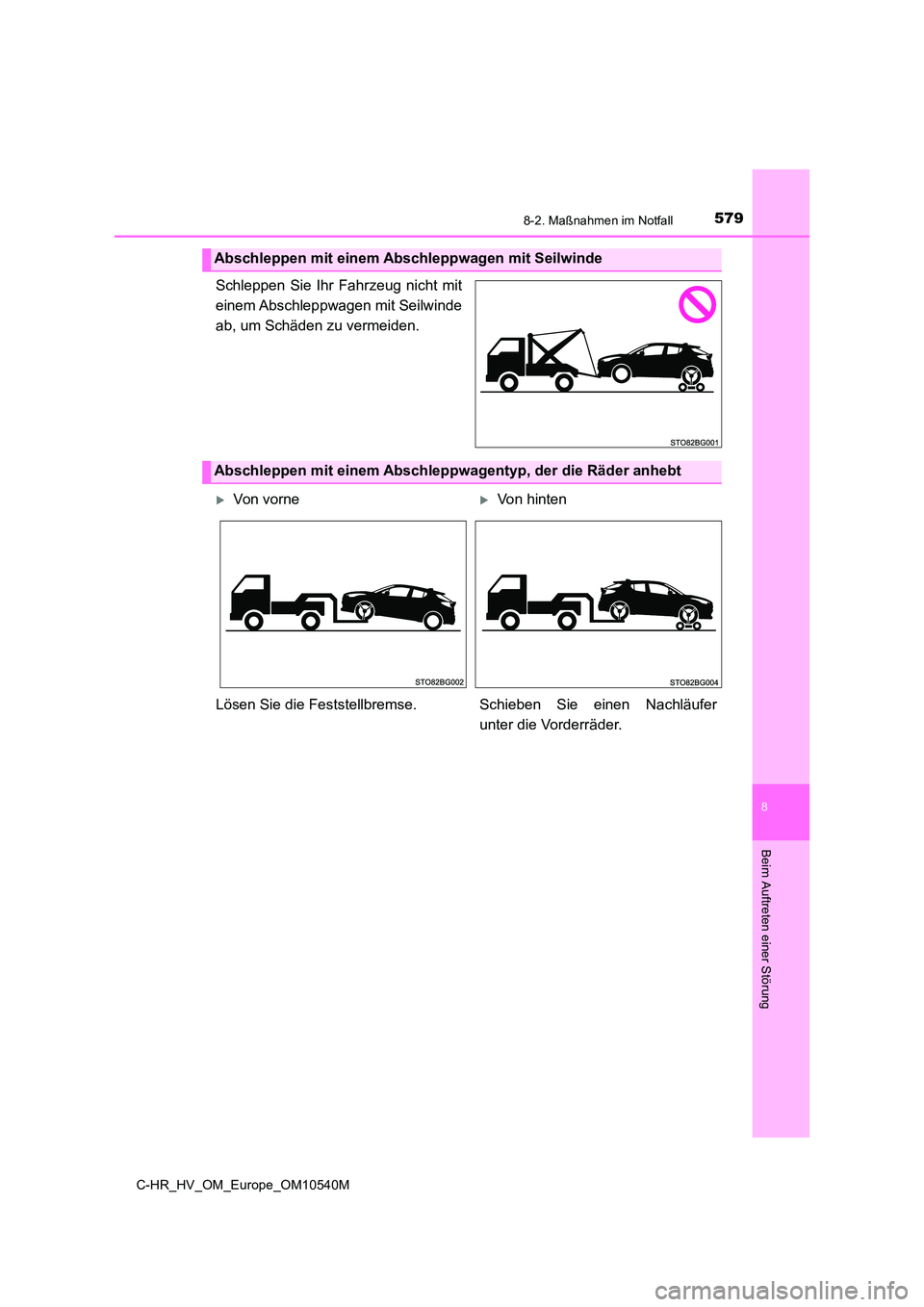

Schleppen Sie Ihr Fahrzeug nicht mit
einem Abschleppwagen mit Seilwinde
ab, um Schäden zu vermeiden.
Abschleppen mit einem Abschleppwagen mit Seilwinde
Abschleppen mit einem Abschleppwagentyp, der die Räder anhebt
Von vorneVon hinten
Lösen Sie die Feststellbremse. Schieben Sie einen Nachläufer
unter die Vorderräder.

5808-2. Maßnahmen im Notfall
C-HR_HV_OM_Europe_OM10540M

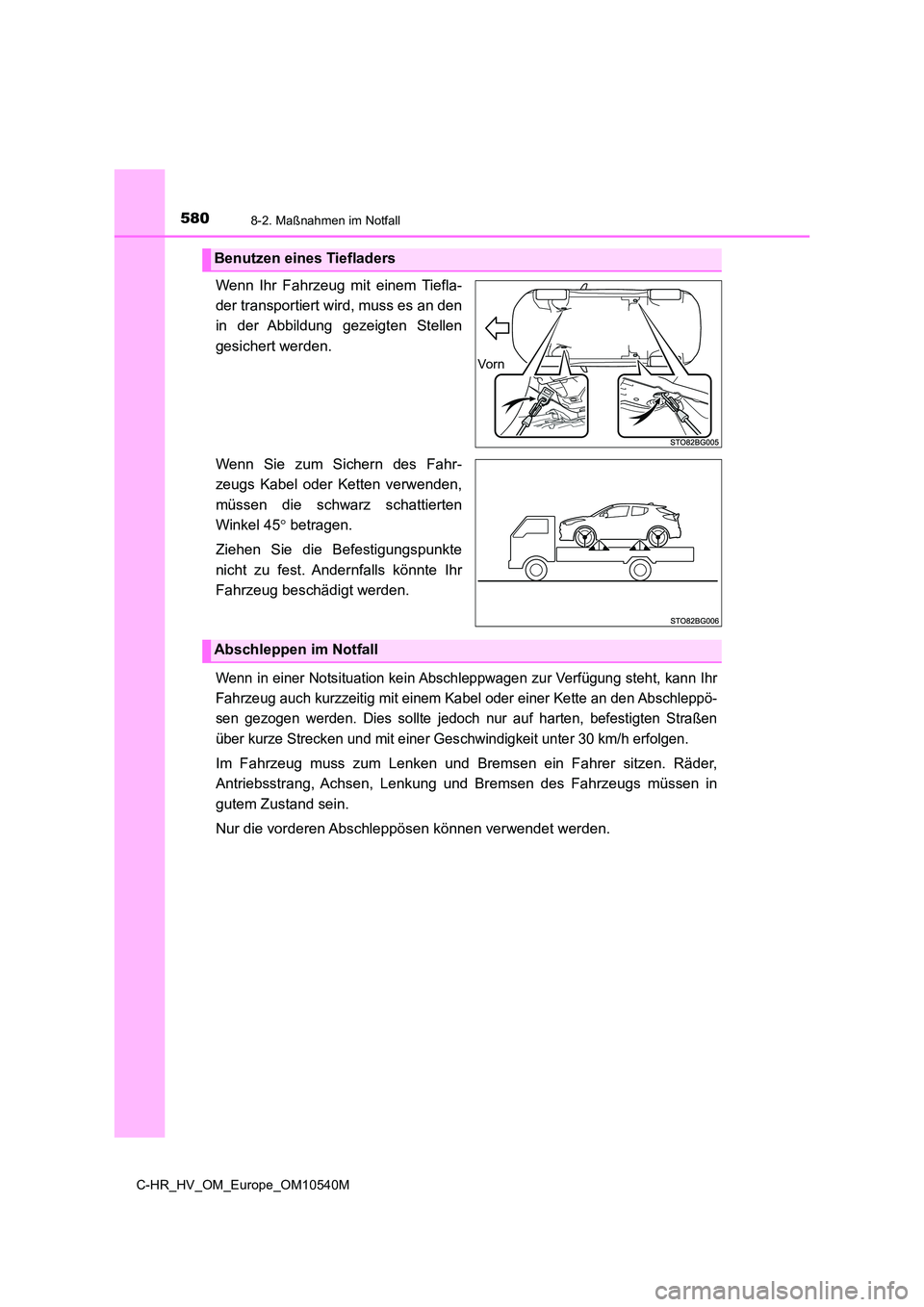

Wenn Ihr Fahrzeug mit einem Tiefla-
der transportiert wird, muss es an den
in der Abbildung gezeigten Stellen
gesichert werden.
Wenn Sie zum Sichern des Fahr-
zeugs Kabel oder Ketten verwenden,
müssen die schwarz schattierten
Winkel 45  betragen.
Ziehen Sie die Befestigungspunkte
nicht zu fest. Andernfalls könnte Ihr
Fahrzeug beschädigt werden.
Wenn in einer Notsituation kein Abschleppwagen zur Verfügung steht, kann Ihr
Fahrzeug auch kurzzeitig mit einem Kabel oder einer Kette an den Abschleppö-
sen gezogen werden. Dies sollte jedoch nur auf harten, befestigten Straßen
über kurze Strecken und mit einer Geschwindigkeit unter 30 km/h erfolgen.
Im Fahrzeug muss zum Lenken und Bremsen ein Fahrer sitzen. Räder,
Antriebsstrang, Achsen, Lenkung und Bremsen des Fahrzeugs müssen in
gutem Zustand sein.
Nur die vorderen Abschleppösen können verwendet werden.
Benutzen eines Tiefladers
Vo rn
Abschleppen im Notfall

5818-2. Maßnahmen im Notfall
C-HR_HV_OM_Europe_OM10540M
8
Beim Auftreten einer Störung

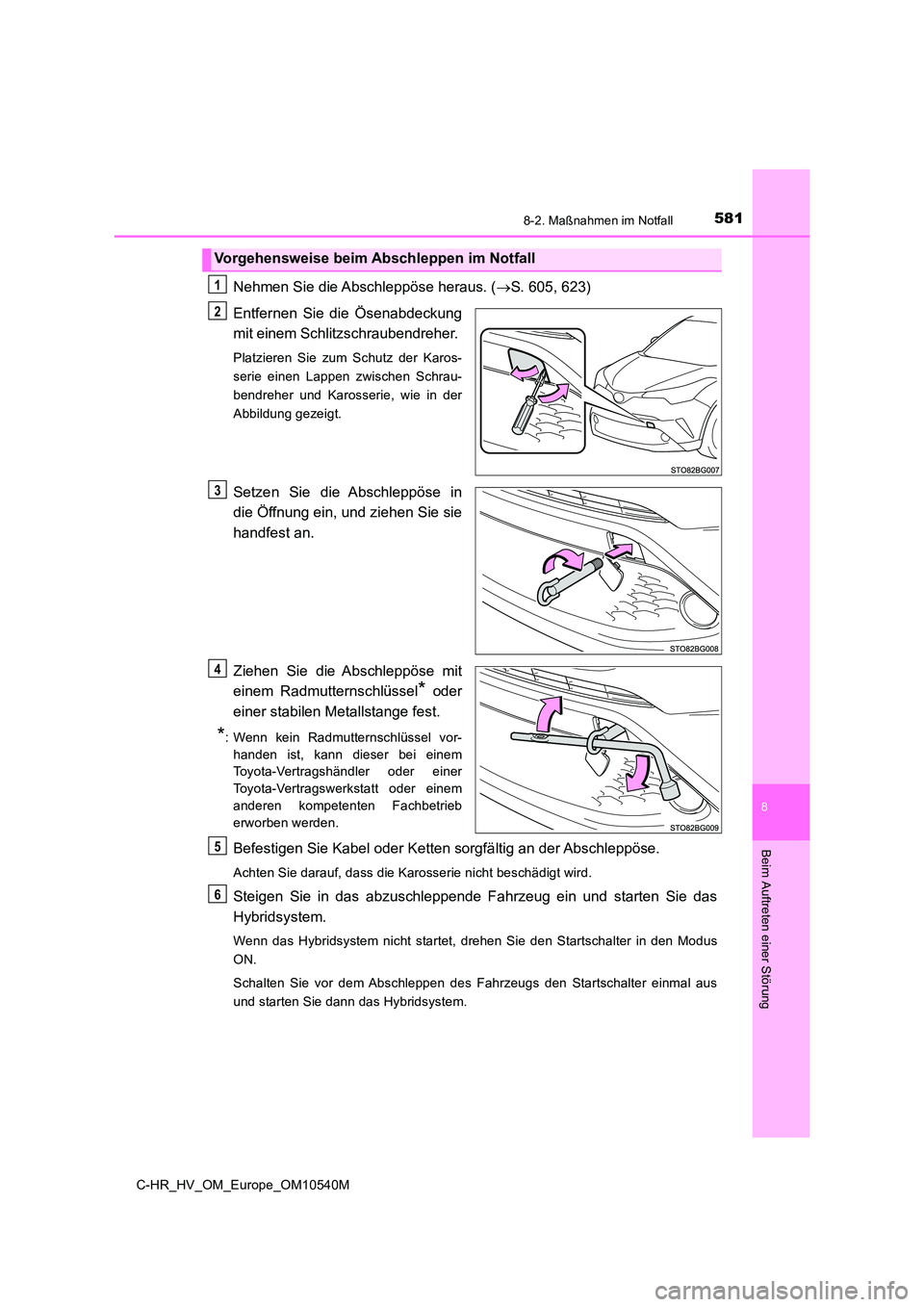

Nehmen Sie die Abschleppöse heraus. (S. 605, 623)
Entfernen Sie die Ösenabdeckung
mit einem Schlitzschraubendreher.
Platzieren Sie zum Schutz der Karos-
serie einen Lappen zwischen Schrau-
bendreher und Karosserie, wie in der
Abbildung gezeigt.
Setzen Sie die Abschleppöse in
die Öffnung ein, und ziehen Sie sie
handfest an.
Ziehen Sie die Abschleppöse mit
einem Radmutternschlüssel* oder
einer stabilen Metallstange fest.
*: Wenn kein Radmutternschlüssel vor-
handen ist, kann dieser bei einem
Toyota-Vertragshändler oder einer
Toyota-Vertragswerkstatt oder einem
anderen kompetenten Fachbetrieb
erworben werden.
Befestigen Sie Kabel oder Ketten sorgfältig an der Abschleppöse.
Achten Sie darauf, dass die Karosserie nicht beschädigt wird.
Steigen Sie in das abzuschleppende Fahrzeug ein und starten Sie das
Hybridsystem.
Wenn das Hybridsystem nicht startet, drehen Sie den Startschalter in den Modus
ON.
Schalten Sie vor dem Abschleppen des Fahrzeugs den Startschalter einmal aus
und starten Sie dann das Hybridsystem.
Vorgehensweise beim Abschleppen im Notfall
1
2
3
4
5
6

5828-2. Maßnahmen im Notfall
C-HR_HV_OM_Europe_OM10540M

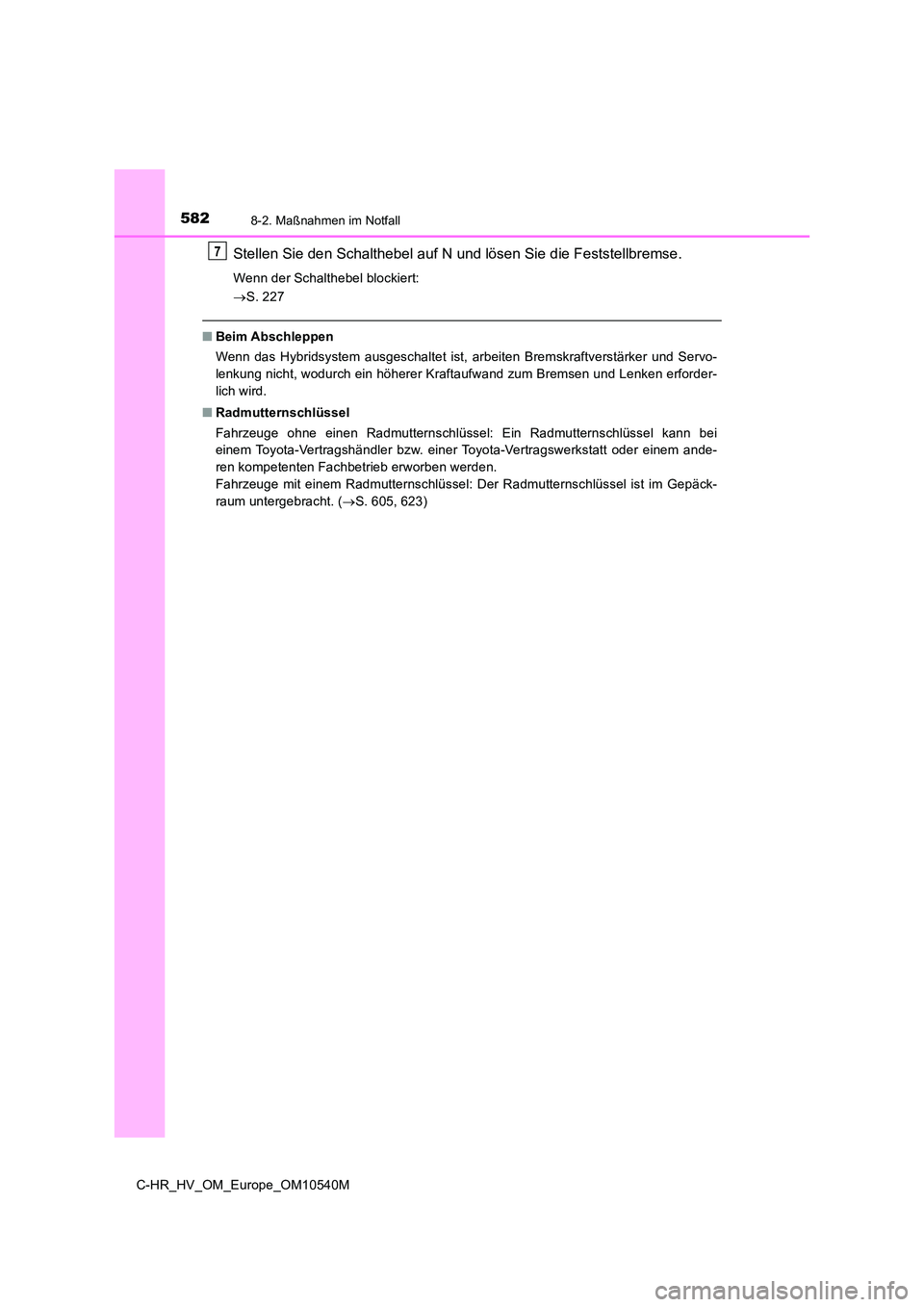

Stellen Sie den Schalthebel auf N und lösen Sie die Feststellbremse.
Wenn der Schalthebel blockiert:
 S. 227
■Beim Abschleppen
Wenn das Hybridsystem ausgeschaltet ist, arbeiten Bremskraftverstärker und Servo-
lenkung nicht, wodurch ein höherer Kraftaufwand zum Bremsen und Lenken erforder-
lich wird.
■ Radmutternschlüssel
Fahrzeuge ohne einen Radmutternschlüssel: Ein Radmutternschlüssel kann bei
einem Toyota-Vertragshändler bzw. einer Toyota-Vertragswerkstatt oder einem ande-
ren kompetenten Fachbetrieb erworben werden.
Fahrzeuge mit einem Radmutternschlüssel: Der Radmutternschlüssel ist im Gepäck-
raum untergebracht. ( S. 605, 623)
7

5838-2. Maßnahmen im Notfall
C-HR_HV_OM_Europe_OM10540M
8
Beim Auftreten einer Störung

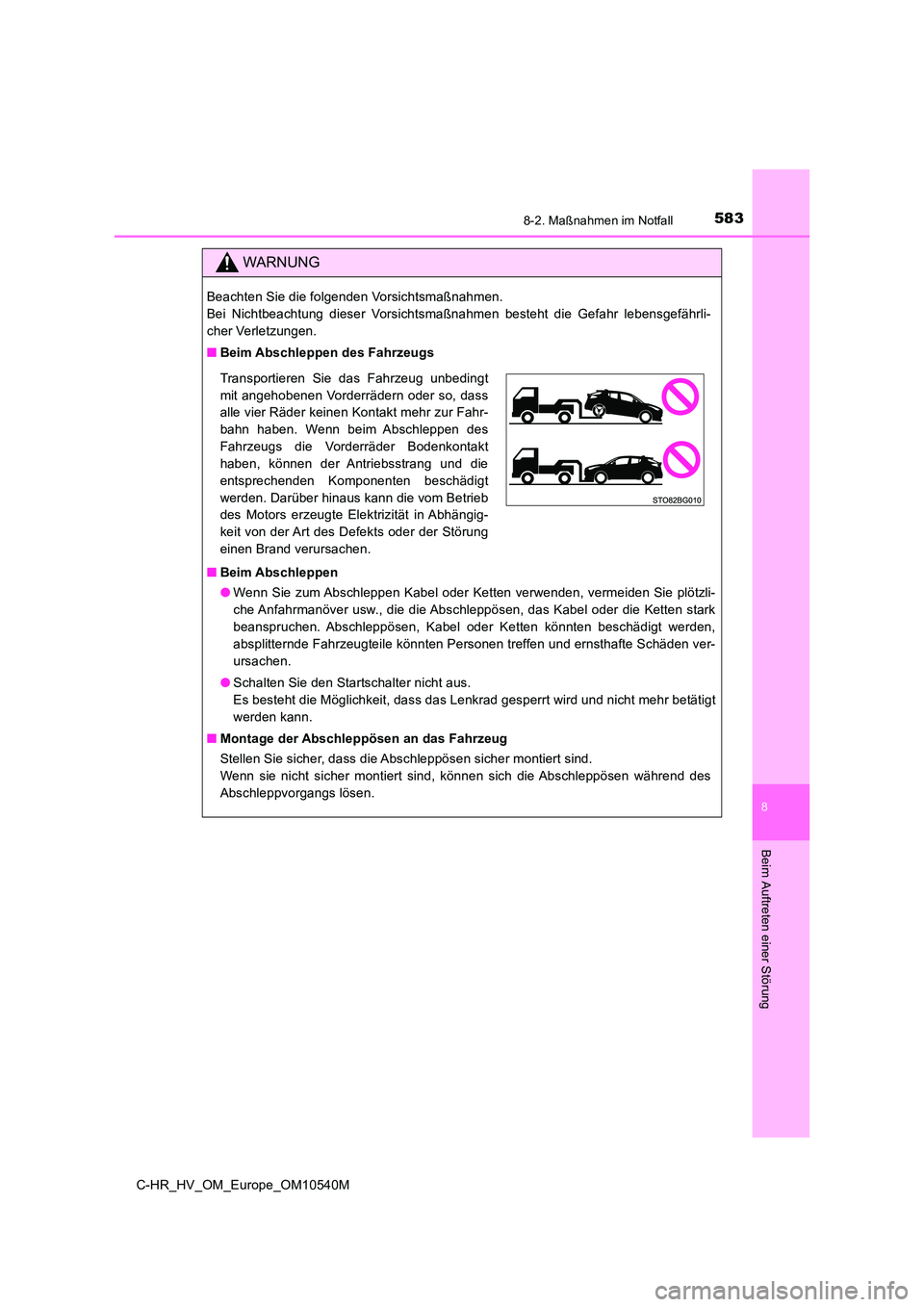

WARNUNG
Beachten Sie die folgenden Vorsichtsmaßnahmen.
Bei Nichtbeachtung dieser Vorsichtsmaßnahmen besteht die Gefahr lebensgefährli-
cher Verletzungen.
■ Beim Abschleppen des Fahrzeugs
■ Beim Abschleppen
● Wenn Sie zum Abschleppen Kabel oder Ketten verwenden, vermeiden Sie plötzli-
che Anfahrmanöver usw., die die Abschleppösen, das Kabel oder die Ketten stark
beanspruchen. Abschleppösen, Kabel oder Ketten könnten beschädigt werden,
absplitternde Fahrzeugteile könnten Personen treffen und ernsthafte Schäden ver-
ursachen.
● Schalten Sie den Startschalter nicht aus.
Es besteht die Möglichkeit, dass das Lenkrad gesperrt wird und nicht mehr betätigt
werden kann.
■ Montage der Abschleppösen an das Fahrzeug
Stellen Sie sicher, dass die Abschleppösen sicher montiert sind.
Wenn sie nicht sicher montiert sind, können sich die Abschleppösen während des
Abschleppvorgangs lösen.
Transportieren Sie das Fahrzeug unbedingt
mit angehobenen Vorderrädern oder so, dass
alle vier Räder keinen Kontakt mehr zur Fahr-
bahn haben. Wenn beim Abschleppen des
Fahrzeugs die Vorderräder Bodenkontakt
haben, können der Antriebsstrang und die
entsprechenden Komponenten beschädigt
werden. Darüber hinaus kann die vom Betrieb
des Motors erzeugte Elektrizität in Abhängig-
keit von der Art des Defekts oder der Störung
einen Brand verursachen.

5848-2. Maßnahmen im Notfall
C-HR_HV_OM_Europe_OM10540M
HINWEIS
■Zur Vermeidung von Beschädigungen am Fahrzeug beim Abschleppen mit
einem Abschleppfahrzeug, das die Räder anhebt
● Schleppen Sie das Fahrzeug nie rückwärts ab, während der Startschalter ausge-
schaltet ist. Der Mechanismus des Lenkradschlosses ist nicht stark genug, um die
Vorderräder in Geradeaus-Stellung zu halten.
● Prüfen Sie beim Anheben des Fahrzeugs, dass auf der gegenüberliegenden Seite
des angehobenen Fahrzeugs noch genug Bodenfreiheit zum Abschleppen ver-
bleibt. Ohne ausreichenden Abstand kann das Fahrzeug beim Abschleppen
beschädigt werden.
■ Vermeiden von Schäden am Fahrzeug beim Abschleppen mit einem
Abschleppwagen mit Seilwinde
Schleppen Sie Ihr Fahrzeug weder von vorn noch von hinten mit einem
Abschleppwagen mit Seilwinde ab.
■ Schutz des Fahrzeugs vor Beschädigungen beim Abschleppen
Befestigen Sie Kabel oder Ketten nicht an Aufhängungsbauteilen.
