2017 TOYOTA C_HR HYBRID Betriebsanleitungen (in German)

4976-4. Verwenden der weiteren Bedienelemente im Innenraum
C-HR_HV_OM_Europe_OM10540M
6
Bedienelemente im Innenraum
Die Uhr kann durch Drücken und Halten der Tasten eingestellt werden.
Zum Einstellen der Stunden
Zum Einstellen der Minuten
● Die Uhr wird angezeigt, wenn der Startschalter im Modus ACCESSORY oder ON
steht.
● Wenn die Klemmen der 12-V-Batterie getrennt und wieder angeschlossen werden,
wird die Uhr automatisch auf 1:00 eingestellt.
Uhr
1
2

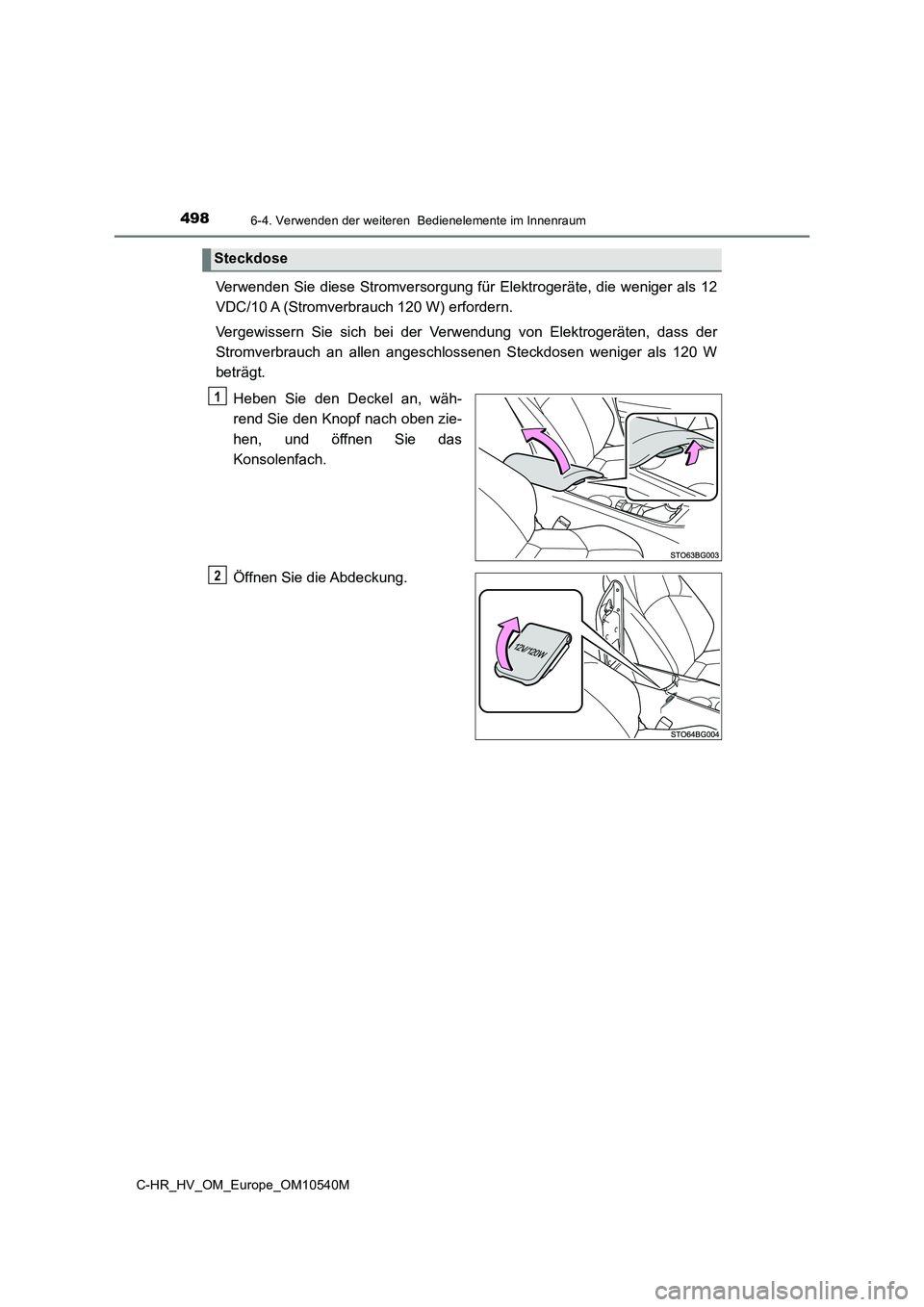

4986-4. Verwenden der weiteren Bedienelemente im Innenraum
C-HR_HV_OM_Europe_OM10540M
Verwenden Sie diese Stromversorgung für Elektrogeräte, die weniger als 12
VDC/10 A (Stromverbrauch 120 W) erfordern.
Vergewissern Sie sich bei der Verwendung von Elektrogeräten, dass der
Stromverbrauch an allen angeschlossenen Steckdosen weniger als 120 W
beträgt.
Heben Sie den Deckel an, wäh-
rend Sie den Knopf nach oben zie-
hen, und öffnen Sie das
Konsolenfach.
Öffnen Sie die Abdeckung.
Steckdose
1
2

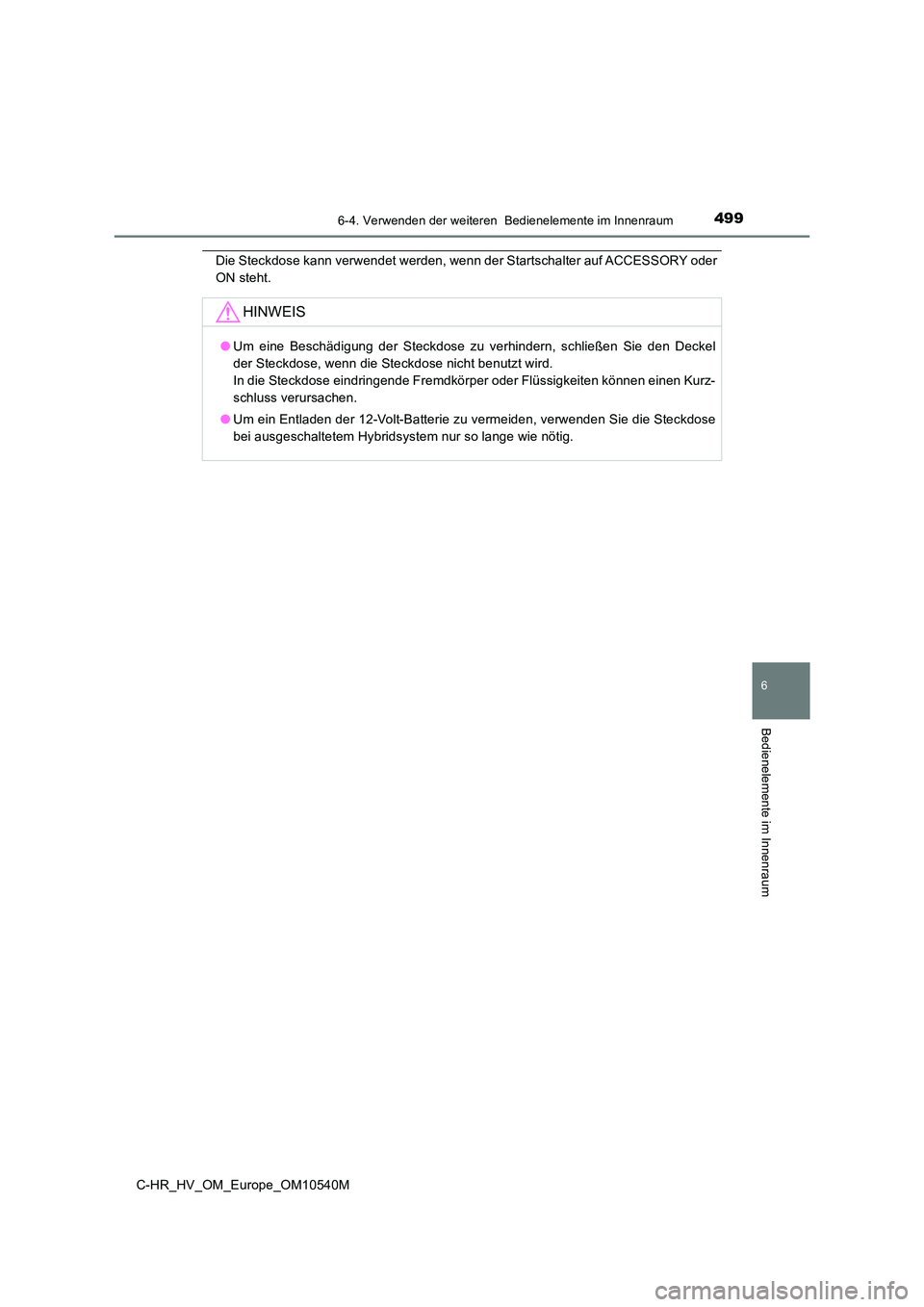

4996-4. Verwenden der weiteren Bedienelemente im Innenraum
C-HR_HV_OM_Europe_OM10540M
6
Bedienelemente im Innenraum
Die Steckdose kann verwendet werden, wenn der Startschalter auf ACCESSORY oder
ON steht.
HINWEIS
● Um eine Beschädigung der Steckdose zu verhindern, schließen Sie den Deckel
der Steckdose, wenn die Steckdose nicht benutzt wird.
In die Steckdose eindringende Fremdkörper oder Flüssigkeiten können einen Kurz-
schluss verursachen.
● Um ein Entladen der 12-Volt-Batterie zu vermeiden, verwenden Sie die Steckdose
bei ausgeschaltetem Hybridsystem nur so lange wie nötig.

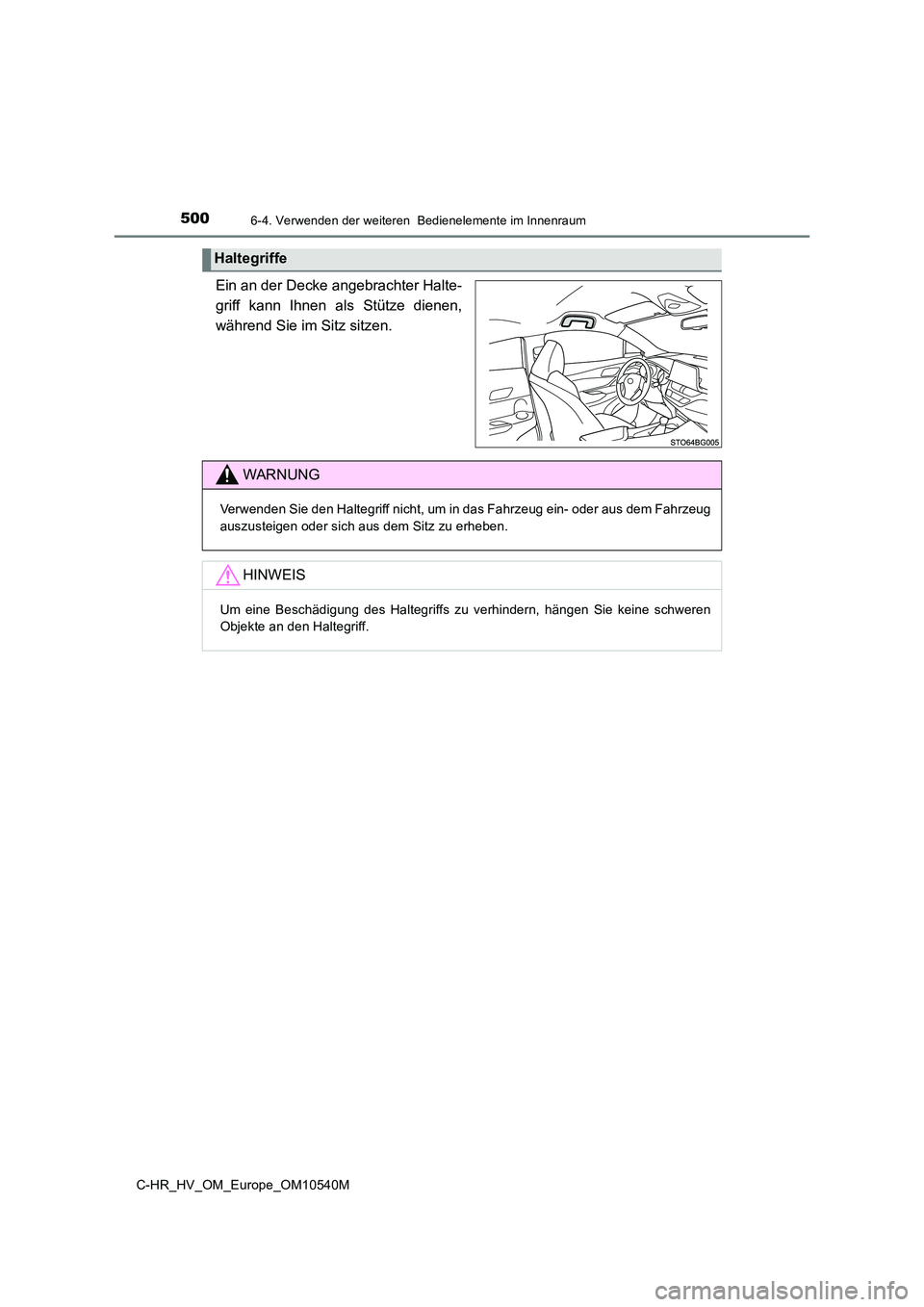

5006-4. Verwenden der weiteren Bedienelemente im Innenraum
C-HR_HV_OM_Europe_OM10540M
Ein an der Decke angebrachter Halte-
griff kann Ihnen als Stütze dienen,
während Sie im Sitz sitzen.
Haltegriffe
WARNUNG
Verwenden Sie den Haltegriff nicht, um in das Fahrzeug ein- oder aus dem Fahrzeug
auszusteigen oder sich aus dem Sitz zu erheben.
HINWEIS
Um eine Beschädigung des Haltegriffs zu verhindern, hängen Sie keine schweren
Objekte an den Haltegriff.

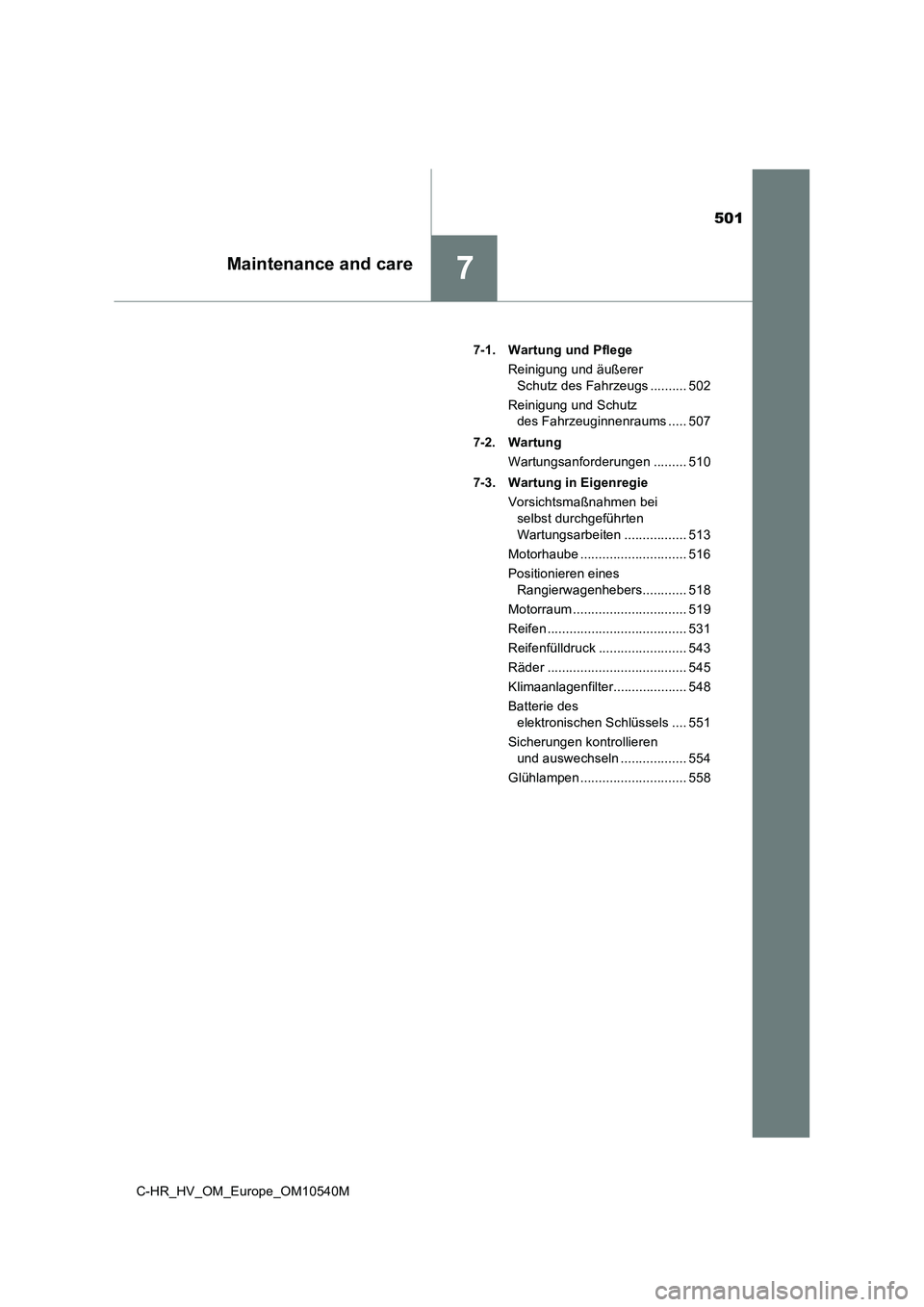

501
7Maintenance and care
C-HR_HV_OM_Europe_OM10540M
7-1. Wartung und Pflege
Reinigung und äußerer
Schutz des Fahrzeugs .......... 502
Reinigung und Schutz
des Fahrzeuginnenraums ..... 507
7-2. Wartung
Wartungsanforderungen ......... 510
7-3. Wartung in Eigenregie
Vorsichtsmaßnahmen bei
selbst durchgeführten
Wartungsarbeiten ................. 513
Motorhaube ............................. 516
Positionieren eines
Rangierwagenhebers............ 518
Motorraum ............................... 519
Reifen ...................................... 531
Reifenfülldruck ........................ 543
Räder ...................................... 545
Klimaanlagenfilter.................... 548
Batterie des
elektronischen Schlüssels .... 551
Sicherungen kontrollieren
und auswechseln .................. 554
Glühlampen ............................. 558

5027-1. Wartung und Pflege
C-HR_HV_OM_Europe_OM10540M
Reinigung und äußerer Schutz des Fahrzeugs
●Entfernen Sie Schmutz und Staub mit reichlich Wasser von Karosserie,
Radkästen und Unterboden. Gehen Sie dabei von oben nach unten vor.
● Waschen Sie die Karosserie mit einem Schwamm oder einem weichen
Lappen, wie z. B. einem Fensterleder.
● Verwenden Sie für hartnäckige Flecken ein Autoreinigungsmittel und spü-
len Sie mit reichlich Wasser nach.
● Wischen Sie das Wasser ab.
● Wachsen Sie das Fahrzeug, sobald sich die Wasserschutzbeschichtung
verschlechtert.
Wenn das Wasser auf der sauberen Oberfläche keine Perlen mehr bildet, tragen
Sie Wachs auf die kalte Karosserie auf.
■ Selbstreparierende Beschichtung
Die Fahrzeugkarosserie besitzt eine selbstreparierende Beschichtung, die beständig
gegen kleine Oberflächenkratzer ist, die z. B. in Waschanlagen entstehen können.
● Die Beschichtung hält 5 bis 8 Jahre ab der Auslieferung des Fahrzeugs ab Werk.
● Die Reparaturzeit ist je nach Tiefe des Kratzers und der Außentemperatur unter-
schiedlich.
Die Reparaturzeit kann kürzer sein, wenn die Beschichtung mit warmem Wasser
erwärmt wird.
● Tiefe Kratzer, die durch Schlüssel, Münzen usw. verursacht wurden, können mit die-
ser Methode nicht repariert werden.
● Verwenden Sie kein Wachs, das Scheuermittel enthält.
■ Autowaschanlagen
● Klappen Sie vor dem Waschen des Fahrzeugs die Spiegel ein. Beginnen Sie mit dem
Waschen an der Fahrzeugfront. Klappen Sie die Spiegel vor Fahrtantritt wieder auf.
● Bürsten in Autowaschanlagen können die Fahrzeugoberfläche zerkratzen und die
Lackierung Ihres Fahrzeugs beschädigen.
● Der Heckspoiler kann in manchen automatischen Waschanlagen nicht gewaschen
werden. Es besteht außerdem erhöhte Gefahr einer Beschädigung.
Mit den folgenden Maßnahmen können Sie das Fahrzeug schützen und
in einem erstklassigen Zustand halten:

5037-1. Wartung und Pflege
7
Wartung und Pflege
C-HR_HV_OM_Europe_OM10540M
■ Hochdruck-Autowaschanlagen
● Die Düsen der Autowaschanlage dürfen nicht in unmittelbare Nähe der Fenster
gelangen.
● Überprüfen Sie vor dem Einfahren in eine Autowaschanlage, dass die Tankklappe
am Fahrzeug richtig geschlossen ist.
■ Hinweis zum intelligenten Einstiegs- und Startsystem
Wenn der Türgriff nass wird, während sich der elektronische Schlüssel innerhalb der
Reichweite befindet, kann sich die Tür wiederholt verriegeln und entriegeln. Befolgen
Sie in dem Fall die folgenden Behebungsmaßnahmen:
● Halten Sie den Schlüssel mindestens 2 m vom Fahrzeug entfernt, während das
Fahrzeug gewaschen wird. (Achten Sie darauf, dass der Schlüssel nicht gestohlen
wird.)
● Aktivieren Sie die Batteriesparfunktion des elektronischen Schlüssels, um das Intelli-
gente Einstiegs- und Startsystem zu deaktivieren. ( S. 160)
■ Leichtmetallräder
● Entfernen Sie Verschmutzungen sofort mit einem neutralen Reinigungsmittel. Ver-
wenden Sie keine harten Bürsten oder schmirgelnde Reinigungsmittel. Verwenden
Sie keine starken oder aggressiven chemischen Reinigungsmittel.
Verwenden Sie das gleiche milde Reinigungsmittel und Wachs wie für den Lack.
● Verwenden Sie kein Spülmittel auf den Rädern, wenn sie heiß sind, z. B. nach einer
Fahrt über eine längere Strecke bei heißem Wetter.
● Waschen Sie das Spülmittel nach der Verwendung sofort von den Rädern ab.
■ Stoßfänger und seitliche Leisten
Reinigen Sie diese Teile nicht mit schmirgelnden Reinigungsmitteln.

5047-1. Wartung und Pflege
C-HR_HV_OM_Europe_OM10540M
WARNUNG
■Beim Waschen des Fahrzeugs
Verwenden Sie kein Wasser im Motorraum. Dies kann einen Brand der elektrischen
Bauteile usw. verursachen.
■ Beim Reinigen der Frontscheibe
● Wenn der obere Bereich der Frontscheibe, in dem sich der Regensensor befindet,
mit der Hand berührt wird
● Wenn ein feuchtes Tuch oder ein ähnlicher Gegenstand in die Nähe des Regen-
sensors gebracht wird
● Wenn ein Gegenstand gegen die Frontscheibe prallt
● Wenn Sie das Gehäuse des Regensensors direkt berühren oder ein Gegenstand
auf den Regensensor prallt
■ Vorsichtsmaßnahmen, das Auspuffrohr betreffend
Die Abgase erhitzen das Auspuffrohr stark.
Vermeiden Sie beim Waschen des Fahrzeugs, das Auspuffrohr zu berühren,
solange dieses nicht ausreichend abgekühlt ist. Andernfalls können Verbrennungen
die Folge sein.
■ Vorsichtsmaßnahmen für die hintere Stoßstange mit Totwinkel-Assistent (je
nach Ausstattung)
Wenn der Lack an der hinteren Stoßstange abblättert oder zerkratzt ist, kann eine
Funktionsstörung des Systems auftreten. Wenden Sie sich in dem Fall an einen
Toyota-Vertragshändler bzw. eine Toyota-Vertragswerkstatt oder einen anderen
kompetenten Fachbetrieb.
Schalten Sie den Wischerschalter aus.
Wenn sich der Wischerschalter in der Stellung
“AUTO” befindet, können sich die Scheiben-
wischer in den folgenden Situationen uner-
wartet einschalten, wodurch Hände
eingeklemmt oder andere schwerwiegende
Verletzungen verursacht werden können.
Außerdem können die Wischerblätter beschä-
digt werden.
Aus
