2017 TOYOTA C_HR HYBRID Betriebsanleitungen (in German)

6258-2. Maßnahmen im Notfall
C-HR_HV_OM_Europe_OM10540M
8
Beim Auftreten einer Störung
WARNUNG
■Verwendung des Wagenhebers
Beachten Sie die folgenden Vorsichtsmaßnahmen.
Unsachgemäßer Gebrauch des Wagenhebers kann zu lebensgefährlichen Verlet-
zungen führen, wenn das Fahrzeug plötzlich vom Wagenheber fällt.
● Verwenden Sie den Wagenheber ausschließlich zum Wechseln der Räder und
zum Ein- und Ausbau von Schneeketten.
● Verwenden Sie zum Reifenwechsel nur den zum Fahrzeug passenden Wagenhe-
ber.
Verwenden Sie diesen Wagenheber nicht für andere Fahrzeuge und verwenden
Sie keine anderen Wagenheber, um Räder an diesem Fahrzeug auszuwechseln.
● Positionieren Sie den Wagenheber ordnungsgemäß am Ansatzpunkt. (S. 628)
● Halten Sie kein Körperteil unter das Fahrzeug, wenn dieses durch den Wagenhe-
ber angehoben ist.
● Starten Sie nicht das Hybridsystem und oder bewegen Sie nicht das Fahrzeug,
wenn das Fahrzeug durch den Wagenheber gestützt wird.
● Heben Sie das Fahrzeug nicht an, wenn sich Personen darin befinden.
● Legen Sie beim Anheben des Fahrzeugs keinen Gegenstand auf oder unter den
Wagenheber.
● Heben Sie das Fahrzeug nicht höher an, als zum Auswechseln des Rades erfor-
derlich.
● Wenn Sie sich unter das Fahrzeug legen müssen, stützen Sie das Fahrzeug mit
einem Untersetzbock ab.
● Achten Sie beim Absenken des Fahrzeugs darauf, dass sich keine Personen im
näheren Umfeld des Fahrzeugs aufhalten. Sollten sich Personen im Umfeld des
Fahrzeugs befinden, warnen Sie diese, bevor Sie das Fahrzeug absenken.

6268-2. Maßnahmen im Notfall
C-HR_HV_OM_Europe_OM10540M

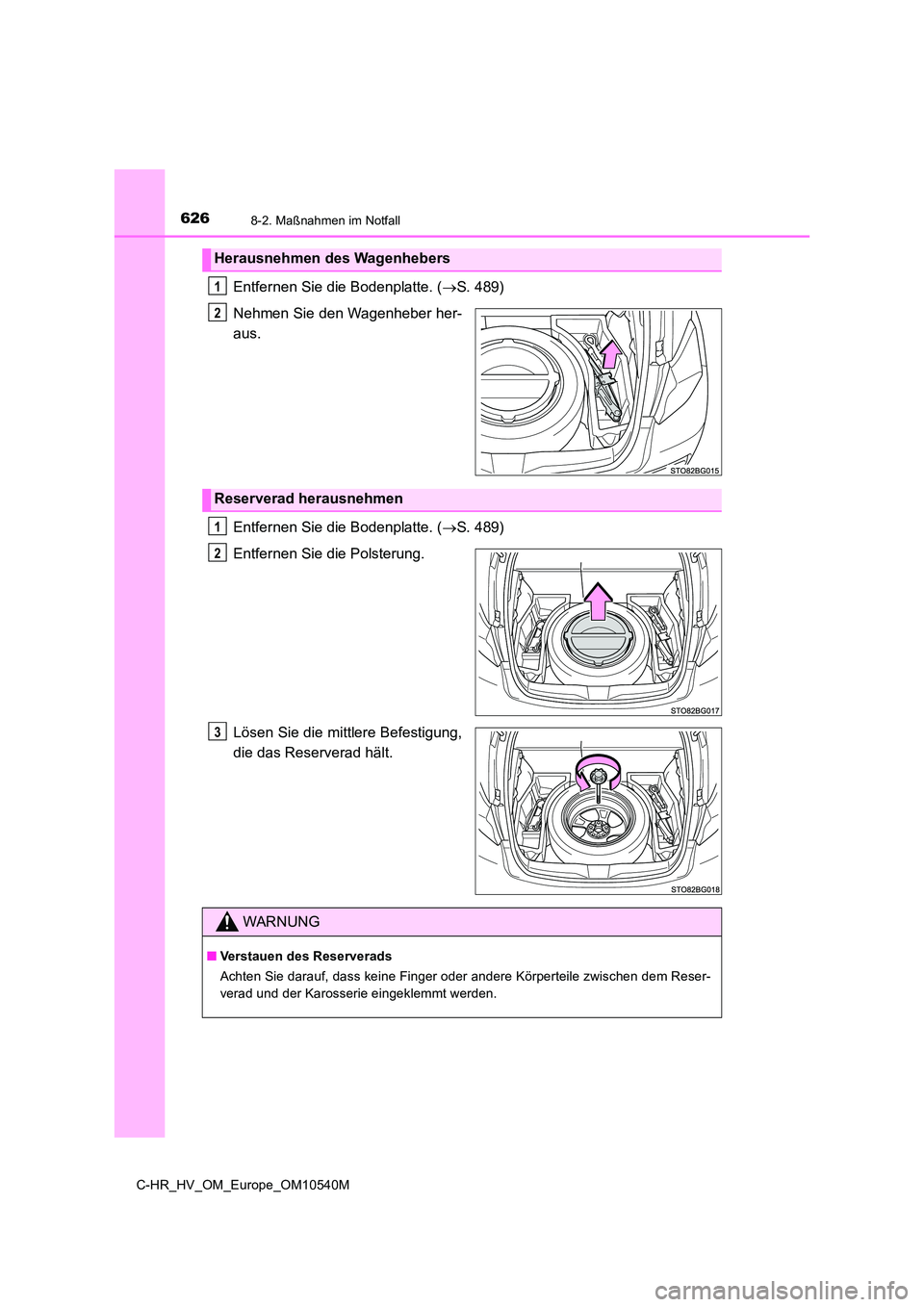

Entfernen Sie die Bodenplatte. (S. 489)
Nehmen Sie den Wagenheber her-
aus.
Entfernen Sie die Bodenplatte. ( S. 489)
Entfernen Sie die Polsterung.
Lösen Sie die mittlere Befestigung,
die das Reserverad hält.
Herausnehmen des Wagenhebers
1
2
Reserverad herausnehmen
1
2
3
WARNUNG
■ Verstauen des Reserverads
Achten Sie darauf, dass keine Finger oder andere Körperteile zwischen dem Reser-
verad und der Karosserie eingeklemmt werden.

6278-2. Maßnahmen im Notfall
C-HR_HV_OM_Europe_OM10540M
8
Beim Auftreten einer Störung

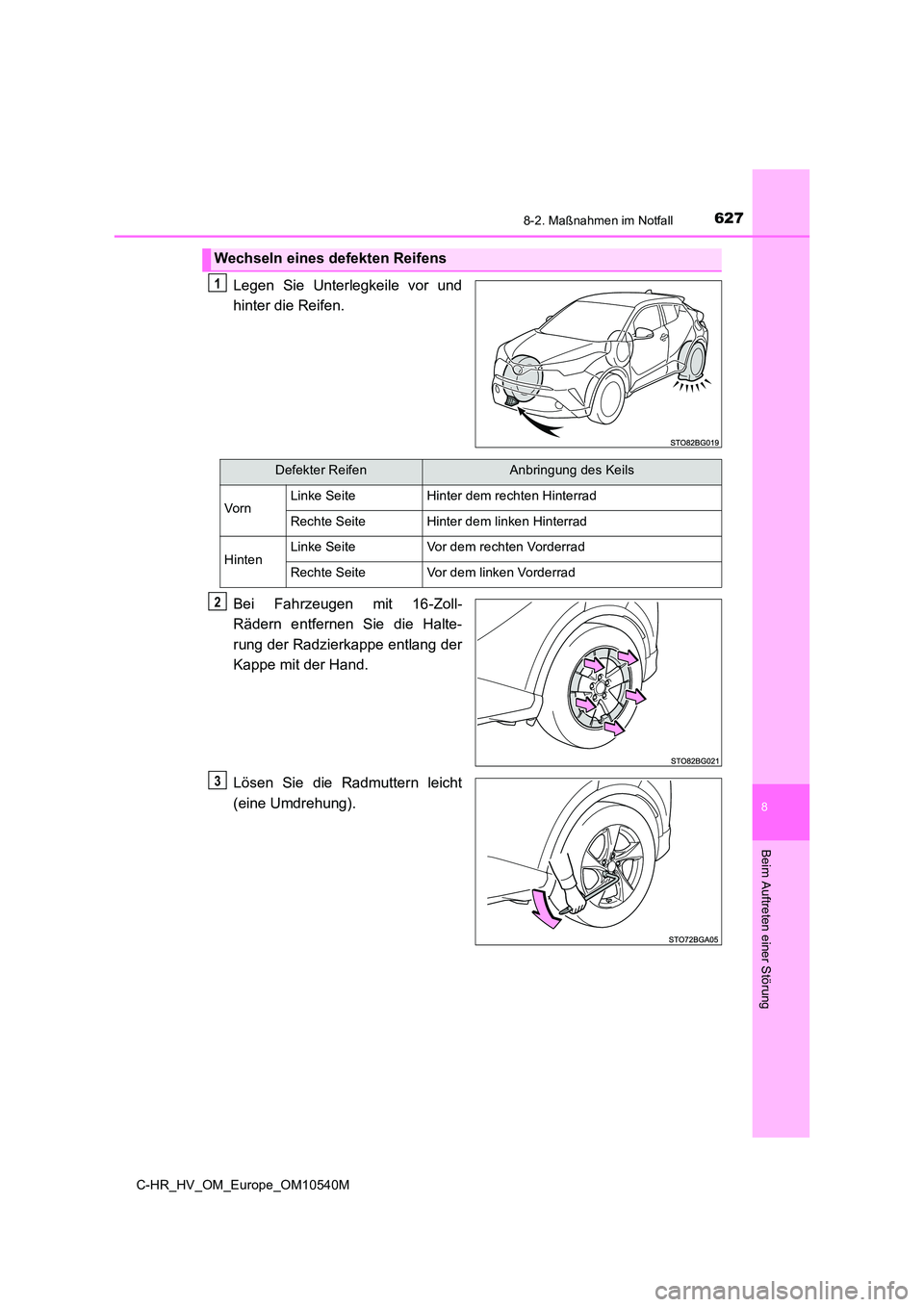

Legen Sie Unterlegkeile vor und
hinter die Reifen.
Bei Fahrzeugen mit 16-Zoll-
Rädern entfernen Sie die Halte-
rung der Radzierkappe entlang der
Kappe mit der Hand.
Lösen Sie die Radmuttern leicht
(eine Umdrehung).
Wechseln eines defekten Reifens
1
Defekter ReifenAnbringung des Keils
VornLinke SeiteHinter dem rechten Hinterrad
Rechte SeiteHinter dem linken Hinterrad
HintenLinke SeiteVor dem rechten Vorderrad
Rechte SeiteVor dem linken Vorderrad
2
3

6288-2. Maßnahmen im Notfall
C-HR_HV_OM_Europe_OM10540M

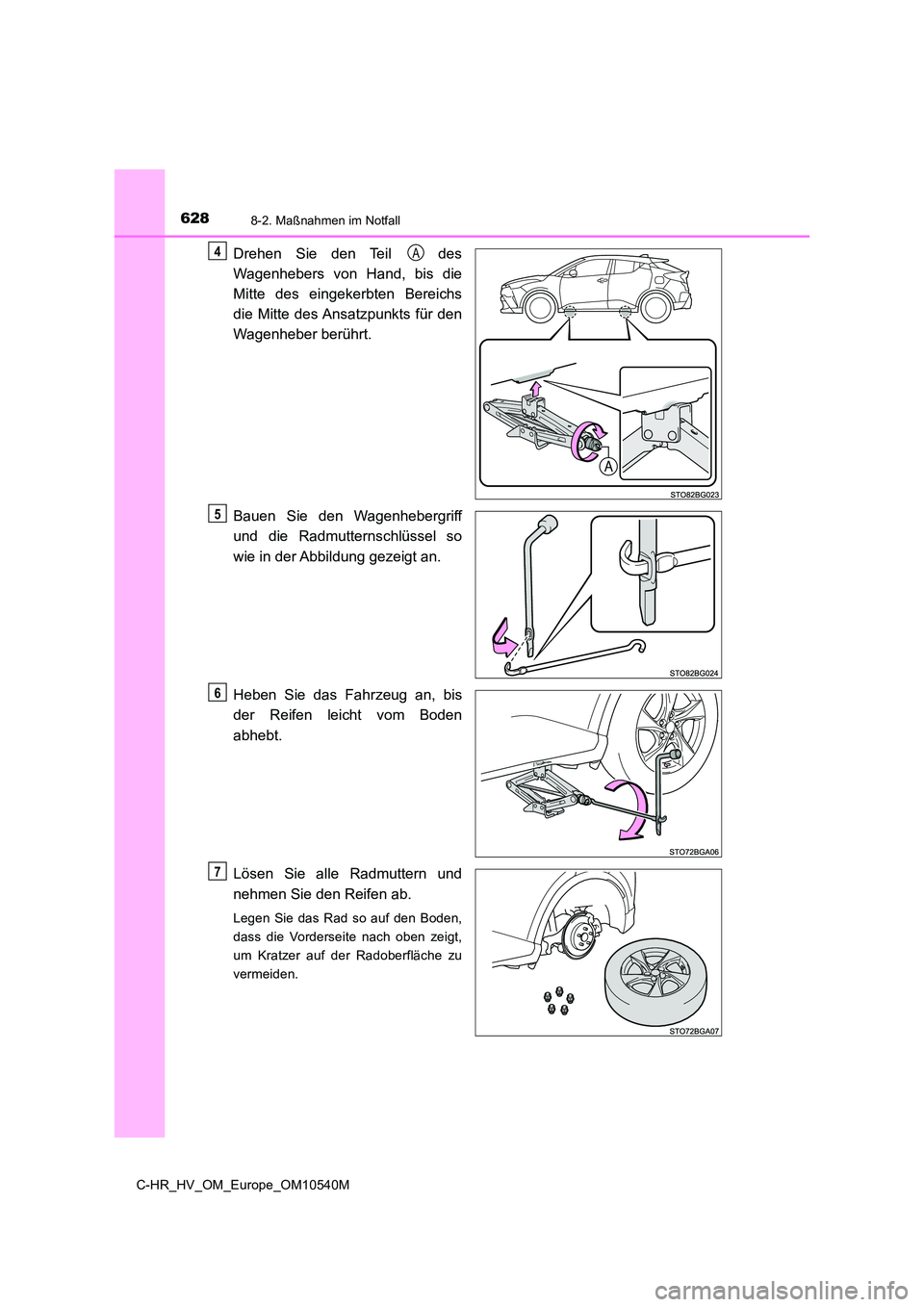

Drehen Sie den Teil des
Wagenhebers von Hand, bis die
Mitte des eingekerbten Bereichs
die Mitte des Ansatzpunkts für den
Wagenheber berührt.
Bauen Sie den Wagenhebergriff
und die Radmutternschlüssel so
wie in der Abbildung gezeigt an.
Heben Sie das Fahrzeug an, bis
der Reifen leicht vom Boden
abhebt.
Lösen Sie alle Radmuttern und
nehmen Sie den Reifen ab.
Legen Sie das Rad so auf den Boden,
dass die Vorderseite nach oben zeigt,
um Kratzer auf der Radoberfläche zu
vermeiden.
4A
5
6
7

6298-2. Maßnahmen im Notfall
C-HR_HV_OM_Europe_OM10540M
8
Beim Auftreten einer Störung
WARNUNG
■Wechseln eines defekten Reifens
● Beachten Sie die folgenden Vorsichtsmaßnahmen.
Bei Nichtbeachtung dieser Vorsichtsmaßnahmen besteht die Gefahr schwerer
Verletzungen.
• Außer Fahrzeugen mit 16-Zoll-Rädern: Versuchen Sie nicht, die Radzierkappe
mit der Hand abzunehmen. Seien Sie vorsichtig im Umgang mit der Zierkappe,
um Verletzungen zu vermeiden.
• Fahrzeuge mit 16-Zoll-Rädern: Wenn das Rad an der Radkappe gehalten wird,
kann sich diese plötzlich lösen und das Rad zu Boden fallen. ( S. 547)
• Berühren Sie nicht die Scheibenräder oder den Bereich um die Bremsen direkt
nachdem das Fahrzeug gefahren wurde.
Nach dem Fahrbetrieb sind die Scheibenräder und der Bereich um die Bremsen
extrem heiß. Das Berühren dieser Bereiche mit Händen, Füßen und anderen
Körperteilen kann beim Wechseln eines Reifens oder ähnlichen Vorgängen zu
Verbrennungen führen.
● Das Nichtbeachten dieser Vorsichtsmaßnahmen kann dazu führen, dass sich die
Radmuttern lockern und der Reifen abfällt, was tödliche oder schwere Verletzun-
gen zur Folge haben kann.
• Ziehen Sie die Radmuttern nach dem Radwechsel so bald wie möglich mit
einem Drehmomentschlüssel auf 103 N·m (10,5 kp·m) an.
• Bringen Sie keine stark beschädigten Radzierblenden wieder am Rad an, da
sich diese während der Fahrt lösen können.
• Verwenden Sie bei der Montage eines Reifens nur Radmuttern, die eigens für
den Einsatz mit Ihrem Fahrzeug konzipiert wurden.
• Wenn die Schrauben, Muttergewinde und Bolzenbohrungen des Fahrzeugs
Risse oder Verformungen aufweisen, lassen Sie das Fahrzeug von einem
Toyota-Vertragshändler oder einer Toyota-Vertragswerkstatt oder einem ande-
ren kompetenten Fachbetrieb überprüfen.
• Achten Sie beim Anbringen der Radmuttern darauf, dass der verjüngte Teil nach
innen zeigt. ( S. 546)

6308-2. Maßnahmen im Notfall
C-HR_HV_OM_Europe_OM10540M

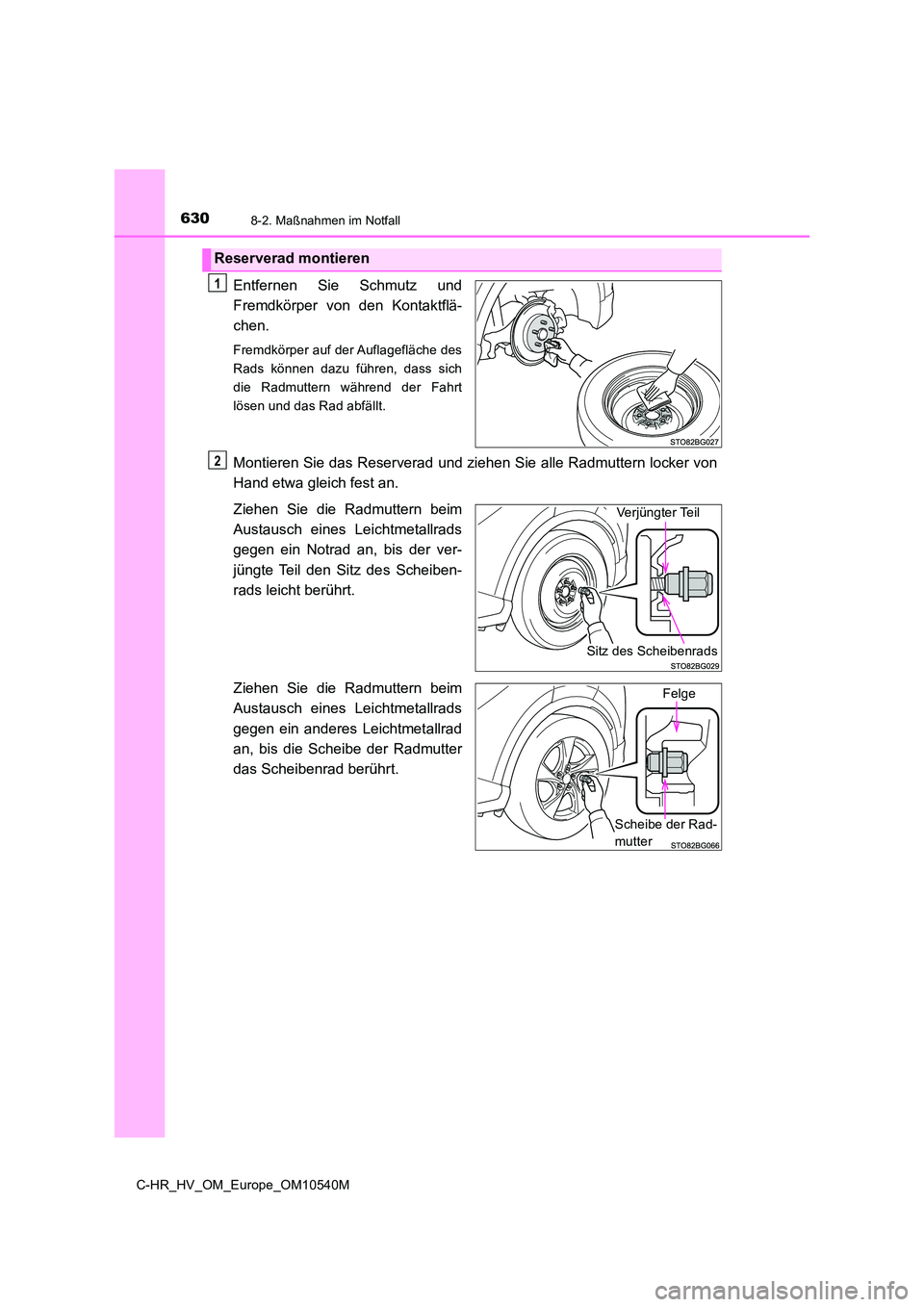

Entfernen Sie Schmutz und
Fremdkörper von den Kontaktflä-
chen.
Fremdkörper auf der Auflagefläche des
Rads können dazu führen, dass sich
die Radmuttern während der Fahrt
lösen und das Rad abfällt.
Montieren Sie das Reserverad und ziehen Sie alle Radmuttern locker von
Hand etwa gleich fest an.
Ziehen Sie die Radmuttern beim
Austausch eines Leichtmetallrads
gegen ein Notrad an, bis der ver-
jüngte Teil den Sitz des Scheiben-
rads leicht berührt.
Ziehen Sie die Radmuttern beim
Austausch eines Leichtmetallrads
gegen ein anderes Leichtmetallrad
an, bis die Scheibe der Radmutter
das Scheibenrad berührt.
Reserverad montieren
1
2
Verjüngter Teil
Sitz des Scheibenrads
Scheibe der Rad-
mutter
Felge

6318-2. Maßnahmen im Notfall
C-HR_HV_OM_Europe_OM10540M
8
Beim Auftreten einer Störung

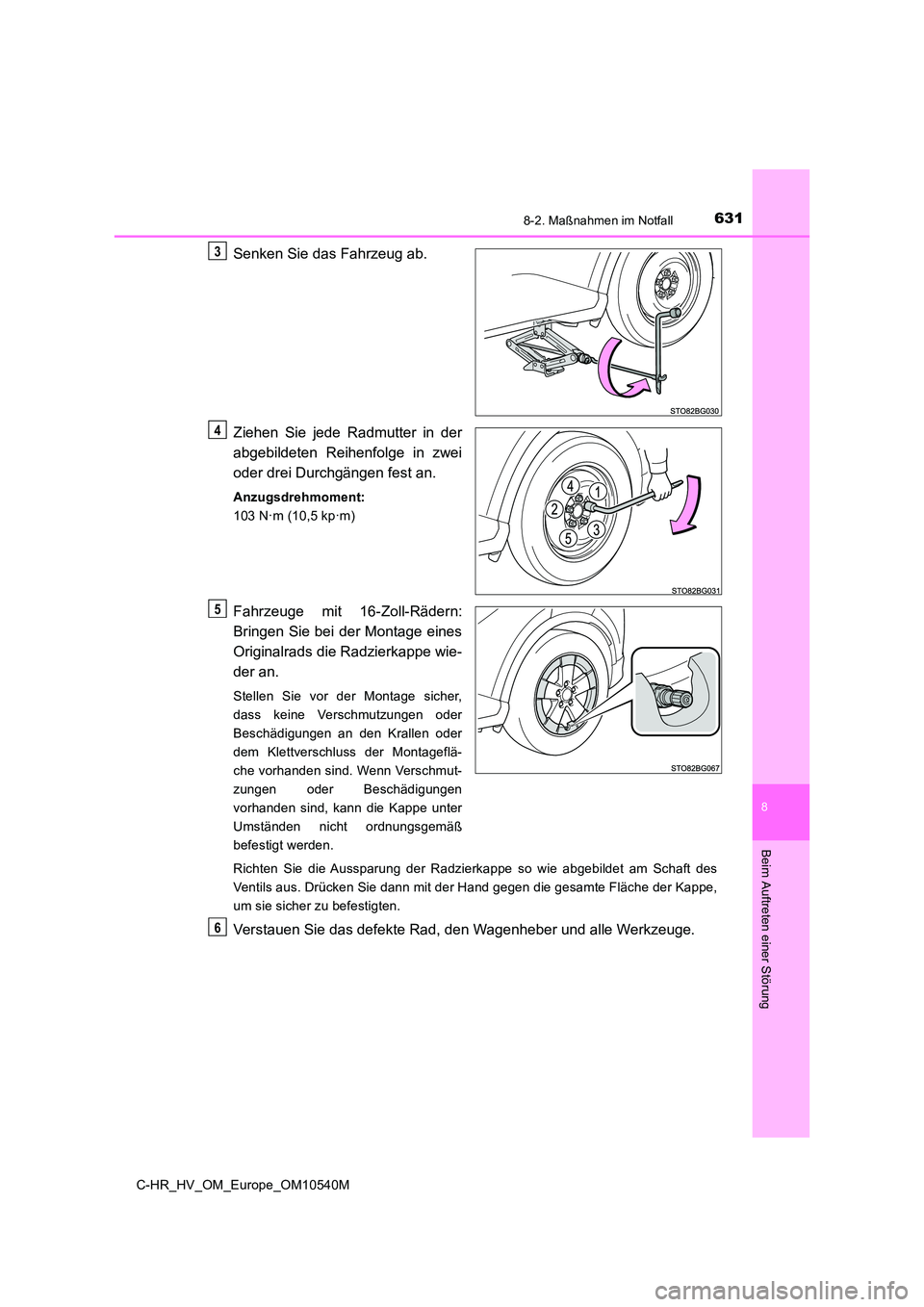

Senken Sie das Fahrzeug ab.
Ziehen Sie jede Radmutter in der
abgebildeten Reihenfolge in zwei
oder drei Durchgängen fest an.
Anzugsdrehmoment:
103 N·m (10,5 kp·m)
Fahrzeuge mit 16-Zoll-Rädern:
Bringen Sie bei der Montage eines
Originalrads die Radzierkappe wie-
der an.
Stellen Sie vor der Montage sicher,
dass keine Verschmutzungen oder
Beschädigungen an den Krallen oder
dem Klettverschluss der Montageflä-
che vorhanden sind. Wenn Verschmut-
zungen oder Beschädigungen
vorhanden sind, kann die Kappe unter
Umständen nicht ordnungsgemäß
befestigt werden.
Richten Sie die Aussparung der Radzierkappe so wie abgebildet am Schaft des
Ventils aus. Drücken Sie dann mit der Hand gegen die gesamte Fläche der Kappe,
um sie sicher zu befestigten.
Verstauen Sie das defekte Rad, den Wagenheber und alle Werkzeuge.
3
4
5
6

6328-2. Maßnahmen im Notfall
C-HR_HV_OM_Europe_OM10540M

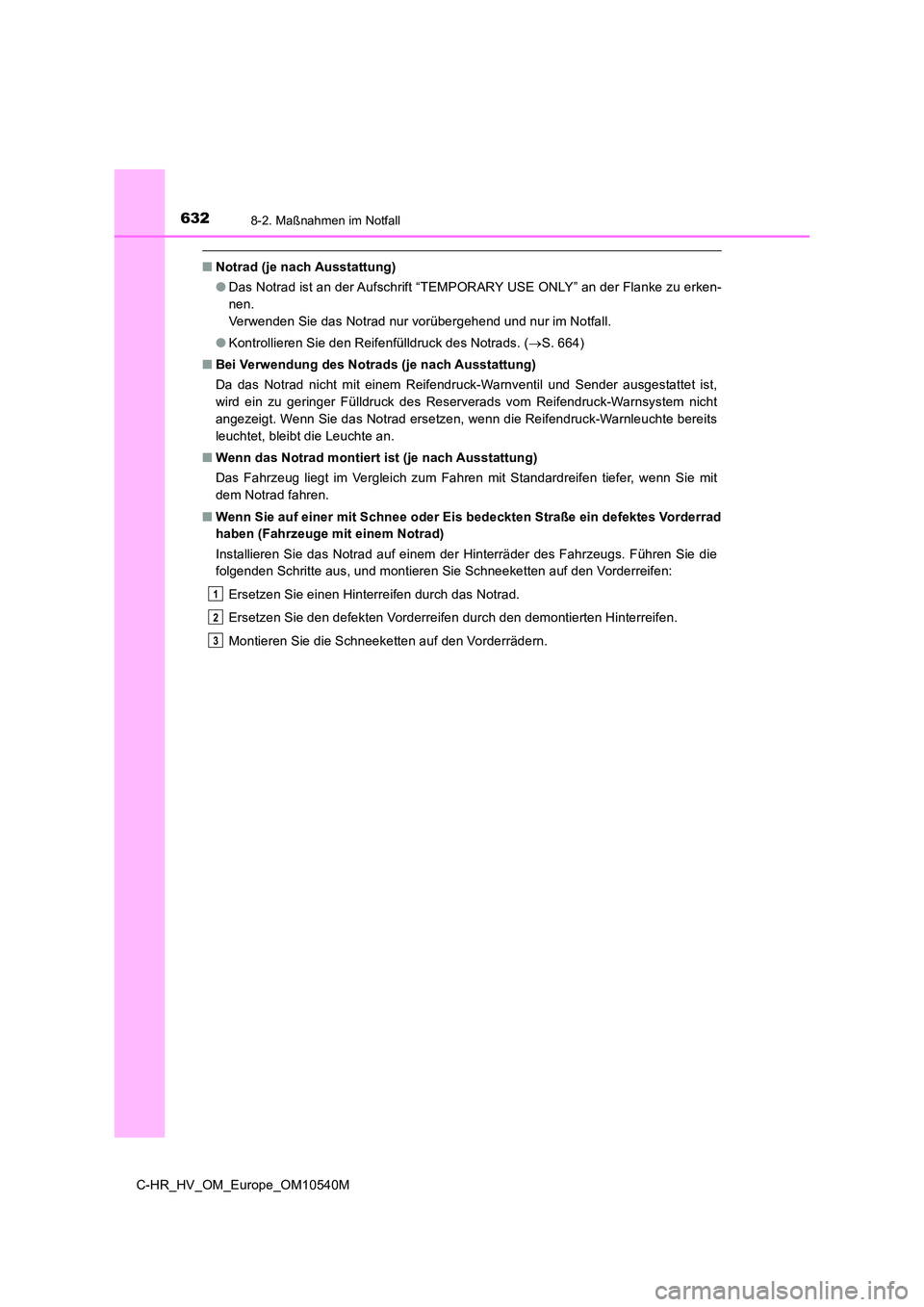

■Notrad (je nach Ausstattung)
● Das Notrad ist an der Aufschrift “TEMPORARY USE ONLY” an der Flanke zu erken-
nen.
Verwenden Sie das Notrad nur vorübergehend und nur im Notfall.
● Kontrollieren Sie den Reifenfülldruck des Notrads. (S. 664)
■ Bei Verwendung des Notrads (je nach Ausstattung)
Da das Notrad nicht mit einem Reifendruck-Warnventil und Sender ausgestattet ist,
wird ein zu geringer Fülldruck des Reserverads vom Reifendruck-Warnsystem nicht
angezeigt. Wenn Sie das Notrad ersetzen, wenn die Reifendruck-Warnleuchte bereits
leuchtet, bleibt die Leuchte an.
■ Wenn das Notrad montiert ist (je nach Ausstattung)
Das Fahrzeug liegt im Vergleich zum Fahren mit Standardreifen tiefer, wenn Sie mit
dem Notrad fahren.
■ Wenn Sie auf einer mit Schnee oder Eis bedeckten Straße ein defektes Vorderrad
haben (Fahrzeuge mit einem Notrad)
Installieren Sie das Notrad auf einem der Hinterräder des Fahrzeugs. Führen Sie die
folgenden Schritte aus, und montieren Sie Schneeketten auf den Vorderreifen:
Ersetzen Sie einen Hinterreifen durch das Notrad.
Ersetzen Sie den defekten Vorderreifen durch den demontierten Hinterreifen.
Montieren Sie die Schneeketten auf den Vorderrädern.
1
2
3
