2017 TOYOTA C_HR HYBRID Betriebsanleitungen (in German)

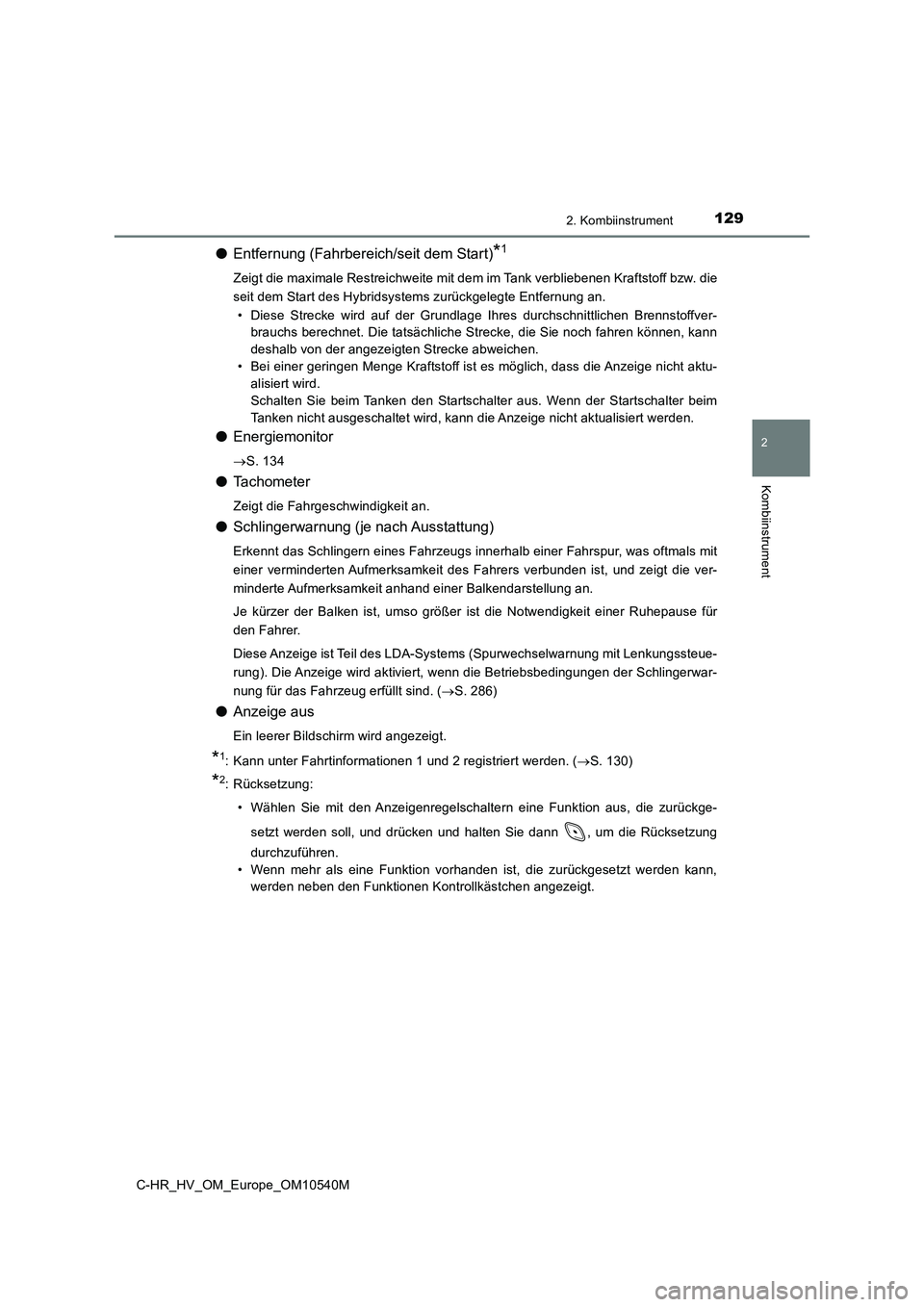

1292. Kombiinstrument
2
Kombiinstrument
C-HR_HV_OM_Europe_OM10540M
●Entfernung (Fahrbereich/seit dem Start)*1
Zeigt die maximale Restreichweite mit dem im Tank verbliebenen Kraftstoff bzw. die
seit dem Start des Hybridsystems zurückgelegte Entfernung an.
• Diese Strecke wird auf der Grundlage Ihres durchschnittlichen Brennstoffver-
brauchs berechnet. Die tatsächliche Strecke, die Sie noch fahren können, kann
deshalb von der angezeigten Strecke abweichen.
• Bei einer geringen Menge Kraftstoff ist es möglich, dass die Anzeige nicht aktu-
alisiert wird.
Schalten Sie beim Tanken den Startschalter aus. Wenn der Startschalter beim
Tanken nicht ausgeschaltet wird, kann die Anzeige nicht aktualisiert werden.
● Energiemonitor
S. 134
●Tachometer
Zeigt die Fahrgeschwindigkeit an.
●Schlingerwarnung (je nach Ausstattung)
Erkennt das Schlingern eines Fahrzeugs innerhalb einer Fahrspur, was oftmals mit
einer verminderten Aufmerksamkeit des Fahrers verbunden ist, und zeigt die ver-
minderte Aufmerksamkeit anhand einer Balkendarstellung an.
Je kürzer der Balken ist, umso größer ist die Notwendigkeit einer Ruhepause für
den Fahrer.
Diese Anzeige ist Teil des LDA-Systems (Spurwechselwarnung mit Lenkungssteue-
rung). Die Anzeige wird aktiviert, wenn die Betriebsbedingungen der Schlingerwar-
nung für das Fahrzeug erfüllt sind. ( S. 286)
●Anzeige aus
Ein leerer Bildschirm wird angezeigt.
*1: Kann unter Fahrtinformationen 1 und 2 registriert werden. (S. 130)
*2: Rücksetzung:
• Wählen Sie mit den Anzeigenregelschaltern eine Funktion aus, die zurückge-
setzt werden soll, und drücken und halten Sie dann , um die Rücksetzung
durchzuführen.
• Wenn mehr als eine Funktion vorhanden ist, die zurückgesetzt werden kann,
werden neben den Funktionen Kontrollkästchen angezeigt.

1302. Kombiinstrument
C-HR_HV_OM_Europe_OM10540M
Die Einstellungen der folgenden Elemente können geändert werden, siehe
S. 669.
Bei Funktionen, die aktiviert oder deaktiviert werden können, wechselt der Status
der Funktion mit jedem Druck auf zwischen Ein und Aus.
● LDA (Spurwechselwarnung) (S. 283)*1
Wählen Sie dieses Element, um die folgenden Einstellungen festzulegen.
• Lenkungsunterstützung Ein/Aus
• Alarmempfindlichkeit
• Schlingeralarm Ein/Aus
• Schlingerempfindlichkeit
● PCS (Pre-Collision-System) (S. 268)*1
Wählen Sie dieses Element, um die folgenden Einstellungen festzulegen.
• PCS Ein/Aus
• PCS-Empfindlichkeit
● BSM (Totwinkel-Assistent) (S. 329)*1
Wählen Sie dieses Element, um die folgenden Einstellungen festzulegen.
• BSM-Funktion Ein/Aus
• RCTA-Funktion Ein/Aus*
*: Die RCTA-Funktion kann nur aktiviert/deaktiviert werden, wenn die BSM-Funk-
tion aktiviert ist.
● Toyota Einparkhilfe-Sensor (S. 345)*1
Wählen Sie dieses Element, um den Toyota Einparkhilfe-Sensor zu aktivie-
ren/deaktivieren.
● RSA (Road Sign Assist) (S. 295)*1
Wählen Sie dieses Element, um den Verkehrsschildassistent RSA (Road
Sign Assist) einzurichten.
● Fahrprogrammwahl (S. 322)
● Kombiinstrumentbeleuchtung
Wählen Sie dieses Element , um die Helligkeit der Kombiinstrumentbe-
leuchtung anzupassen.
Einstellungsanzeige

1312. Kombiinstrument
2
Kombiinstrument
C-HR_HV_OM_Europe_OM10540M
●Fahrzeugeinstellungen
Wählen Sie das Menü für die Einrichtung der folgenden Elemente.
• RSA (Road Sign Assist), Einrichtung ( S. 300)*1
Wählen Sie dieses Element, um den Verkehrsschildassistent RSA (Road
Sign Assist) einzurichten.
• (Reifendruck-Warnsystem), Einrichtung ( S. 534)
Wählen Sie dieses Element, um das Reifendruck-Warnsystem zu initiali-
sieren.
● Anzeigeeinstellungen
Wählen Sie das Menü für die Einrichtung der folgenden Elemente.
• Sprache
Wählen Sie dieses Element, um die Anzeigesprache zu ändern.
• Einheiten
Wählen Sie dieses Element, um die Maßeinheit für den Brennstoffverbrauch zu
ändern.
• (EV-Anzeige), Einrichtung
Wählen Sie dieses Element, um die EV-Kontrollleuchte zu aktivieren/deaktivie-
ren.
• Fahrinformationen 1 und 2
Wählen Sie dieses Element, um maximal 2 Elemente auszuwählen, die in einem
Fahrinformationsbildschirm angezeigt werden sollen. Es können bis zu 2 Fahrin-
formationsbildschirme festgelegt werden.
• Popup-Display
Wählen Sie dieses Element, um die Popup-Displays*2, die in einigen Situatio-
nen angezeigt werden können, zu aktivieren/deaktivieren.
• Standardeinstellungen
Registrierte oder geänderte Anzeigeeinstellungen werden gelöscht oder auf ihre
Standardparameter zurückgesetzt.
*1: Je nach Ausstattung
*2: Anzeige der Zielführung des mit dem Navigationssystem verknüpften Systems (je
nach Ausstattung) und Anzeige der eingehenden Anrufe auf der Freisprechan-
lage (je nach Ausstattung).

1322. Kombiinstrument
C-HR_HV_OM_Europe_OM10540M
■Popup-Display
In manchen Situationen, wie z.B. bei einem Bedienvorgang, wird vorübergehend ein
Popup-Display in der Multi-Informationsanzeige angezeigt.
Die Popup-Display-Funktion kann ein-/ausgeschaltet werden.
■ Automatische Deaktivierung der Einstellungsanzeige
In den folgenden Situationen wird die Einstellungsanzeige, in der Einstellungen mit
dem Anzeigenregelschalter geändert werden können, automatisch ausgeschaltet.
● Wenn bei geöffneter Einstellungsanzeige ein Warnhinweis angezeigt wird
● Wenn das Fahrzeug beginnt, sich zu bewegen, während die Einstellungsanzeige
angezeigt wird
■ Flüssigkeitskristallanzeige
Kleine Flecken oder Lichtpunkte können auf der Anzeige erscheinen. Dieses Phäno-
men ist charakteristisch für Flüssigkeitskristallanzeigen. Die Anzeige kann daher prob-
lemlos weiterverwendet werden.
■ Beim Abklemmen und erneuten Anschließen der 12-Volt-Batterieklemmen
Die Fahrinformationen werden zurückgesetzt.
■ Pfeilnavigation (Fahrzeuge mit Navigationssystem)
■ Abschlussanzeige
Wenn der Startschalter ausgeschaltet wird, werden die folgenden Inhalte in der Multi-
Informationsanzeige angezeigt. Die Anzeige erlischt nach ca. 30 Sekunden.
● Verstrichene Zeit
● Wegstrecke
● Durchschnittsverbrauch
Die Pfeilnavigation wird nur angezeigt, wäh-
rend die Routenführung des Navigationssys-
tems ausgeführt wird. Wenn sich eine
Abzweigung nähert, werden der Abstand zu
der Abzweigung und die Richtung der Abzwei-
gung angezeigt.
Richtung der Abzweigung
Das angezeigte Bild kann von der tatsäch-
lichen Kreuzung abweichen.
Abstand zur nächsten Abzweigung
1
2

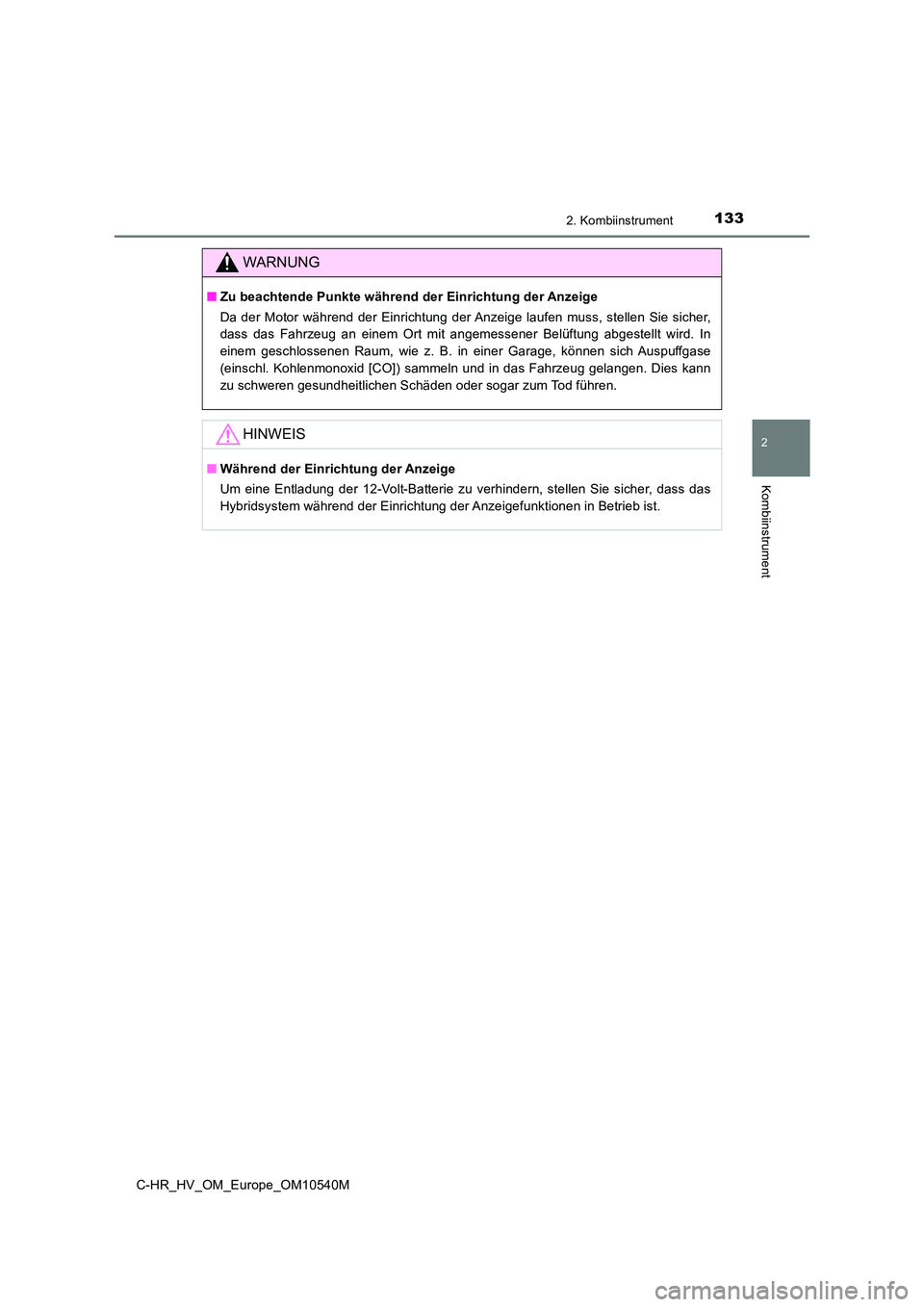

1332. Kombiinstrument
2
Kombiinstrument
C-HR_HV_OM_Europe_OM10540M
WARNUNG
■Zu beachtende Punkte während der Einrichtung der Anzeige
Da der Motor während der Einrichtung der Anzeige laufen muss, stellen Sie sicher,
dass das Fahrzeug an einem Ort mit angemessener Belüftung abgestellt wird. In
einem geschlossenen Raum, wie z. B. in einer Garage, können sich Auspuffgase
(einschl. Kohlenmonoxid [CO]) sammeln und in das Fahrzeug gelangen. Dies kann
zu schweren gesundheitlichen Schäden oder sogar zum Tod führen.
HINWEIS
■ Während der Einrichtung der Anzeige
Um eine Entladung der 12-Volt-Batterie zu verhindern, stellen Sie sicher, dass das
Hybridsystem während der Einrichtung der Anzeigefunktionen in Betrieb ist.

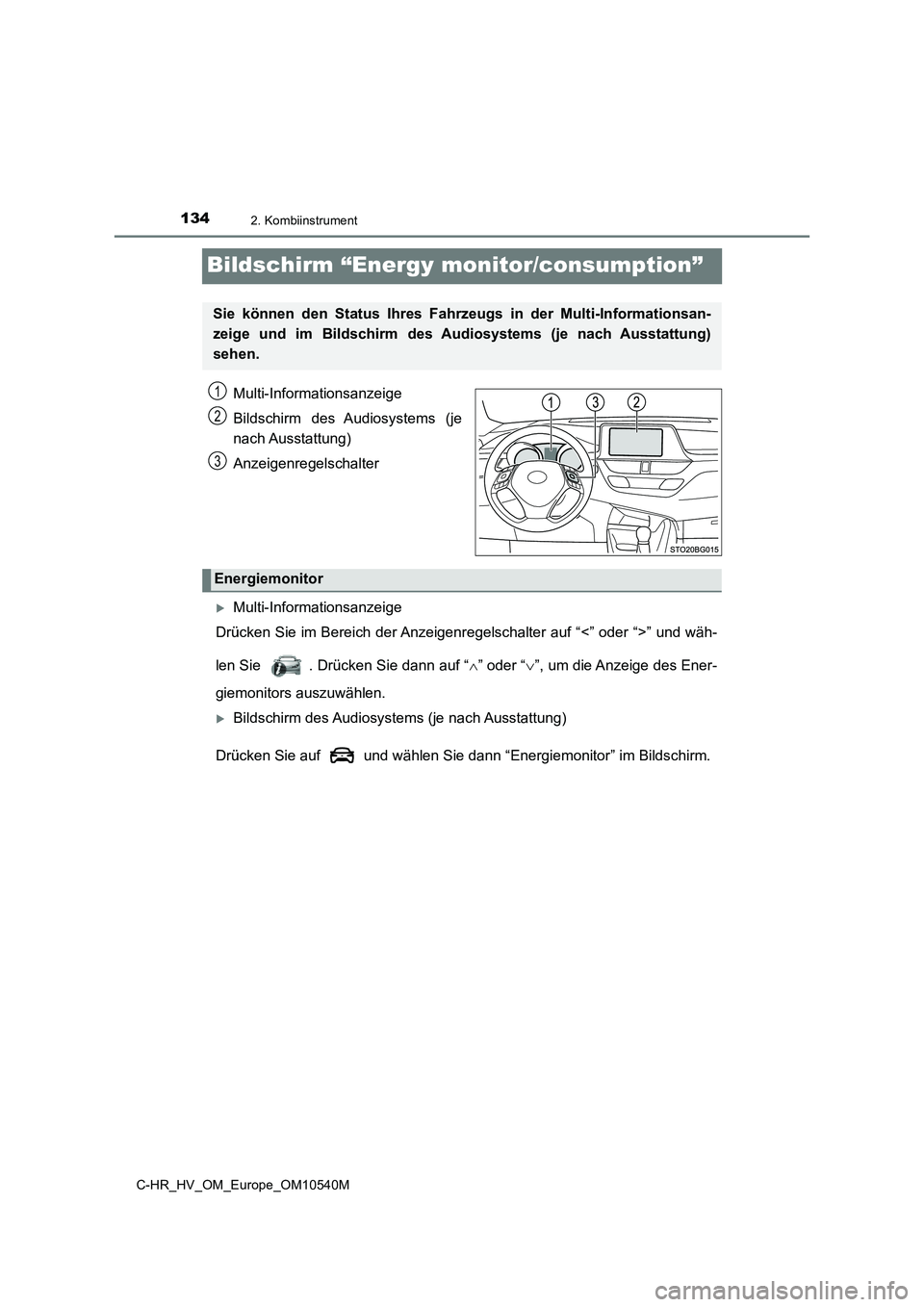

1342. Kombiinstrument
C-HR_HV_OM_Europe_OM10540M
Bildschirm “Energy monitor/consumption”
Multi-Informationsanzeige
Bildschirm des Audiosystems (je
nach Ausstattung)
Anzeigenregelschalter
Multi-Informationsanzeige
Drücken Sie im Bereich der Anzeigenregelschalter auf “<” oder “>” und wäh-
len Sie . Drücken Sie dann auf “ ” oder “”, um die Anzeige des Ener-
giemonitors auszuwählen.
Bildschirm des Audiosystems (je nach Ausstattung)
Drücken Sie auf und wählen Sie dann “Energiemonitor” im Bildschirm.
Sie können den Status Ihres Fahrze ugs in der Multi-Informationsan-
zeige und im Bildschirm des A udiosystems (je nach Ausstattung)
sehen.
1
2
3
Energiemonitor

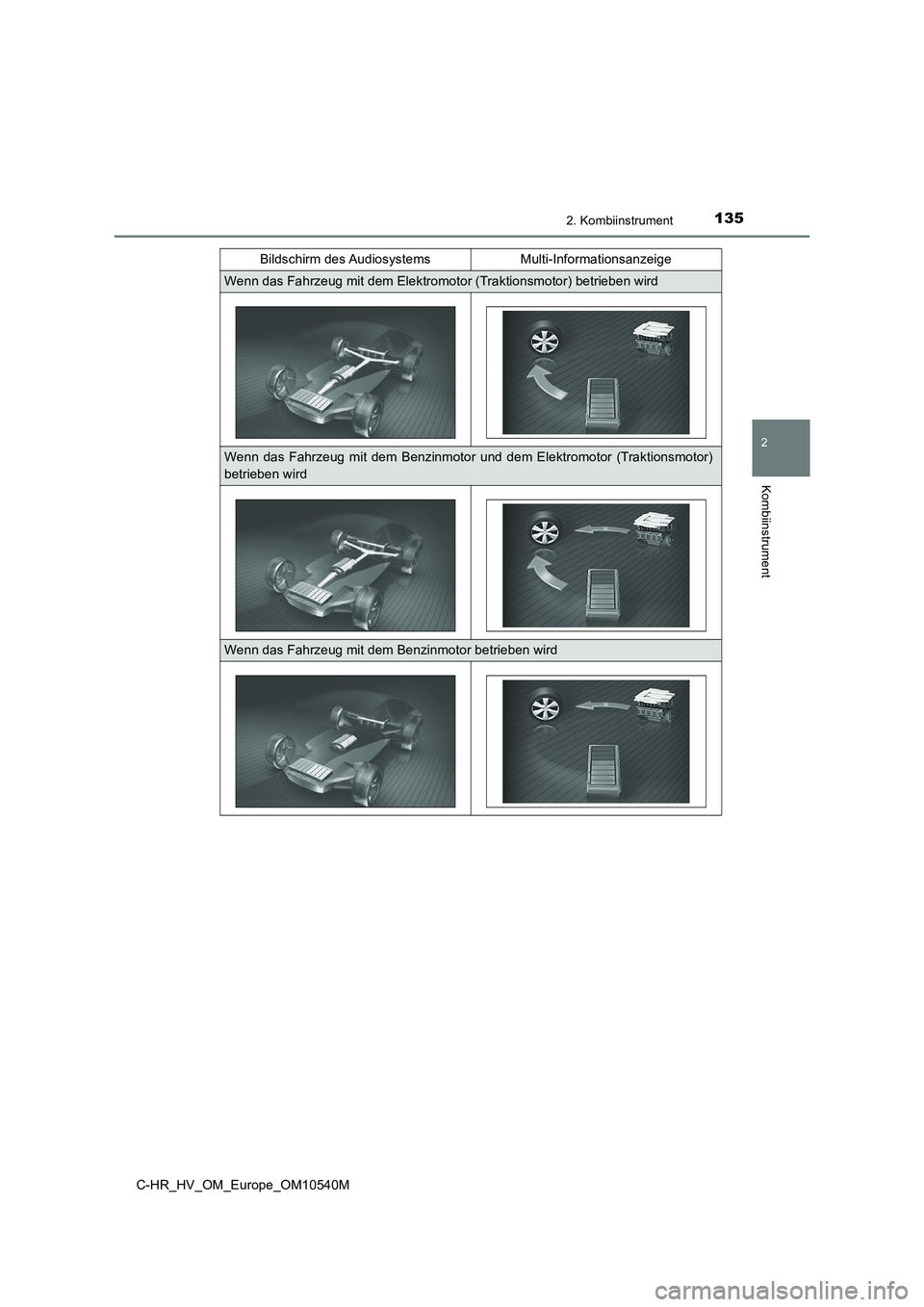

1352. Kombiinstrument
2
Kombiinstrument
C-HR_HV_OM_Europe_OM10540M
Bildschirm des Audiosystems Multi-Informationsanzeige
Wenn das Fahrzeug mit dem Elektromotor (Traktionsmotor) betrieben wird
Wenn das Fahrzeug mit dem Benzinmotor und dem Elektromotor (Traktionsmotor)
betrieben wird
Wenn das Fahrzeug mit dem Benzinmotor betrieben wird

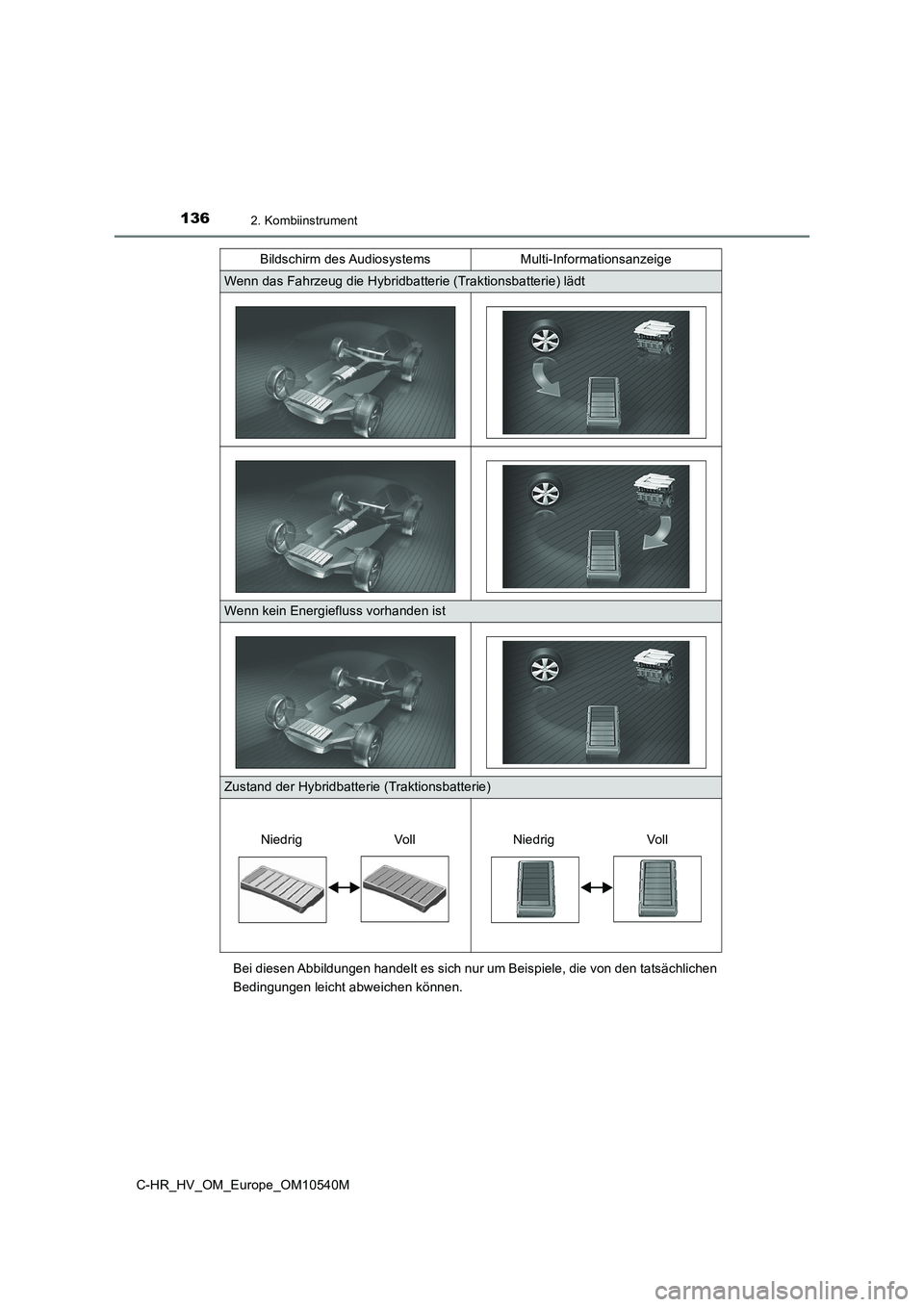

1362. Kombiinstrument
C-HR_HV_OM_Europe_OM10540M
Bei diesen Abbildungen handelt es sich nur um Beispiele, die von den tatsächlichen
Bedingungen leicht abweichen können.
Wenn das Fahrzeug die Hybridbatterie (Traktionsbatterie) lädt
Wenn kein Energiefluss vorhanden ist
Zustand der Hybridbatterie (Traktionsbatterie)
Bildschirm des Audiosystems Multi-Informationsanzeige
Niedrig VollNiedrig Voll
