2017 TOYOTA C_HR HYBRID Betriebsanleitungen (in German)

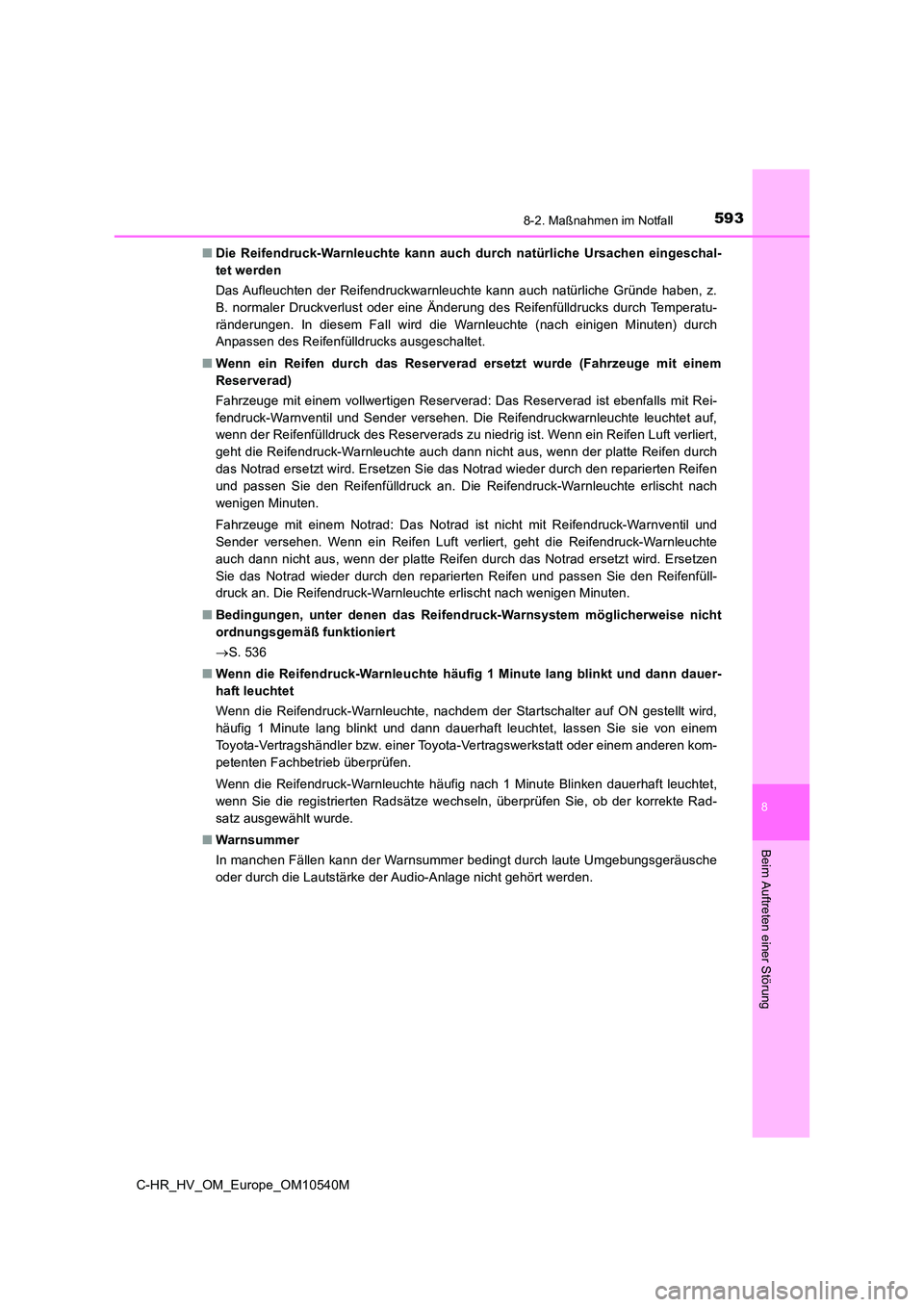

5938-2. Maßnahmen im Notfall
C-HR_HV_OM_Europe_OM10540M
8
Beim Auftreten einer Störung
■Die Reifendruck-Warnleuchte kann auch durch natürliche Ursachen eingeschal-
tet werden
Das Aufleuchten der Reifendruckwarnleuchte kann auch natürliche Gründe haben, z.
B. normaler Druckverlust oder eine Änderung des Reifenfülldrucks durch Temperatu-
ränderungen. In diesem Fall wird die Warnleuchte (nach einigen Minuten) durch
Anpassen des Reifenfülldrucks ausgeschaltet.
■ Wenn ein Reifen durch das Reserverad ersetzt wurde (Fahrzeuge mit einem
Reserverad)
Fahrzeuge mit einem vollwertigen Reserverad: Das Reserverad ist ebenfalls mit Rei-
fendruck-Warnventil und Sender versehen. Die Reifendruckwarnleuchte leuchtet auf,
wenn der Reifenfülldruck des Reserverads zu niedrig ist. Wenn ein Reifen Luft verliert,
geht die Reifendruck-Warnleuchte auch dann nicht aus, wenn der platte Reifen durch
das Notrad ersetzt wird. Ersetzen Sie das Notrad wieder durch den reparierten Reifen
und passen Sie den Reifenfülldruck an. Die Reifendruck-Warnleuchte erlischt nach
wenigen Minuten.
Fahrzeuge mit einem Notrad: Das Notrad ist nicht mit Reifendruck-Warnventil und
Sender versehen. Wenn ein Reifen Luft verliert, geht die Reifendruck-Warnleuchte
auch dann nicht aus, wenn der platte Reifen durch das Notrad ersetzt wird. Ersetzen
Sie das Notrad wieder durch den reparierten Reifen und passen Sie den Reifenfüll-
druck an. Die Reifendruck-Warnleuchte erlischt nach wenigen Minuten.
■ Bedingungen, unter denen das Reifendruck-Warnsystem möglicherweise nicht
ordnungsgemäß funktioniert
 S. 536
■ Wenn die Reifendruck-Warnleuchte häufig 1 Minute lang blinkt und dann dauer-
haft leuchtet
Wenn die Reifendruck-Warnleuchte, nachdem der Startschalter auf ON gestellt wird,
häufig 1 Minute lang blinkt und dann dauerhaft leuchtet, lassen Sie sie von einem
Toyota-Vertragshändler bzw. einer Toyota-Vertragswerkstatt oder einem anderen kom-
petenten Fachbetrieb überprüfen.
Wenn die Reifendruck-Warnleuchte häufig nach 1 Minute Blinken dauerhaft leuchtet,
wenn Sie die registrierten Radsätze wechseln, überprüfen Sie, ob der korrekte Rad-
satz ausgewählt wurde.
■ Warnsummer
In manchen Fällen kann der Warnsummer bedingt durch laute Umgebungsgeräusche
oder durch die Lautstärke der Audio-Anlage nicht gehört werden.

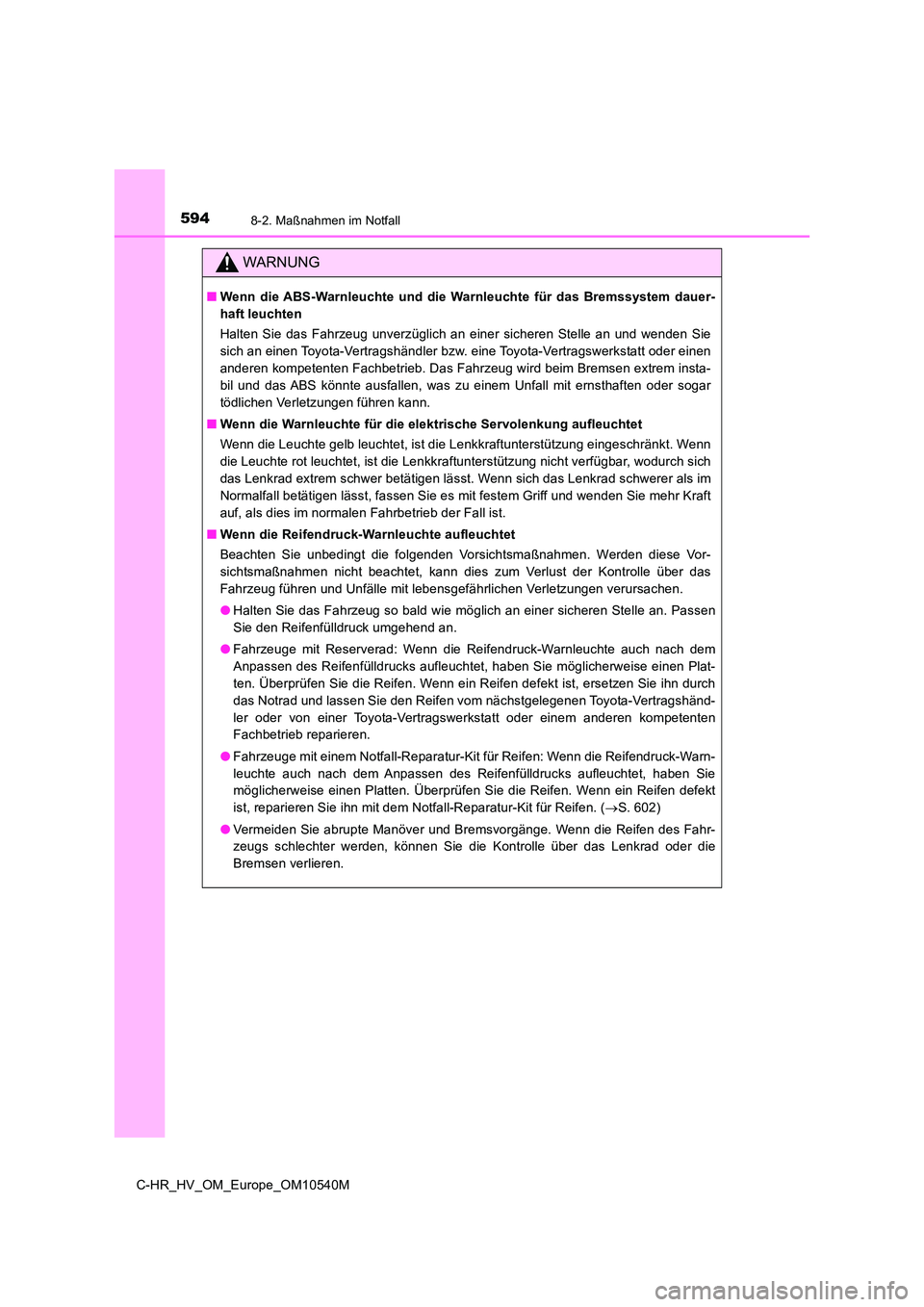

5948-2. Maßnahmen im Notfall
C-HR_HV_OM_Europe_OM10540M
WARNUNG
■Wenn die ABS-Warnleuchte und die Warnleuchte für das Bremssystem dauer-
haft leuchten
Halten Sie das Fahrzeug unverzüglich an einer sicheren Stelle an und wenden Sie
sich an einen Toyota-Vertragshändler bzw. eine Toyota-Vertragswerkstatt oder einen
anderen kompetenten Fachbetrieb. Das Fahrzeug wird beim Bremsen extrem insta-
bil und das ABS könnte ausfallen, was zu einem Unfall mit ernsthaften oder sogar
tödlichen Verletzungen führen kann.
■ Wenn die Warnleuchte für die elektrische Servolenkung aufleuchtet
Wenn die Leuchte gelb leuchtet, ist die Lenkkraftunterstützung eingeschränkt. Wenn
die Leuchte rot leuchtet, ist die Lenkkraftunterstützung nicht verfügbar, wodurch sich
das Lenkrad extrem schwer betätigen lässt. Wenn sich das Lenkrad schwerer als im
Normalfall betätigen lässt, fassen Sie es mit festem Griff und wenden Sie mehr Kraft
auf, als dies im normalen Fahrbetrieb der Fall ist.
■ Wenn die Reifendruck-Warnleuchte aufleuchtet
Beachten Sie unbedingt die folgenden Vorsichtsmaßnahmen. Werden diese Vor-
sichtsmaßnahmen nicht beachtet, kann dies zum Verlust der Kontrolle über das
Fahrzeug führen und Unfälle mit lebensgefährlichen Verletzungen verursachen.
● Halten Sie das Fahrzeug so bald wie möglich an einer sicheren Stelle an. Passen
Sie den Reifenfülldruck umgehend an.
● Fahrzeuge mit Reserverad: Wenn die Reifendruck-Warnleuchte auch nach dem
Anpassen des Reifenfülldrucks aufleuchtet, haben Sie möglicherweise einen Plat-
ten. Überprüfen Sie die Reifen. Wenn ein Reifen defekt ist, ersetzen Sie ihn durch
das Notrad und lassen Sie den Reifen vom nächstgelegenen Toyota-Vertragshänd-
ler oder von einer Toyota-Vertragswerkstatt oder einem anderen kompetenten
Fachbetrieb reparieren.
● Fahrzeuge mit einem Notfall-Reparatur-Kit für Reifen: Wenn die Reifendruck-Warn-
leuchte auch nach dem Anpassen des Reifenfülldrucks aufleuchtet, haben Sie
möglicherweise einen Platten. Überprüfen Sie die Reifen. Wenn ein Reifen defekt
ist, reparieren Sie ihn mit dem Notfall-Reparatur-Kit für Reifen. ( S. 602)
● Vermeiden Sie abrupte Manöver und Bremsvorgänge. Wenn die Reifen des Fahr-
zeugs schlechter werden, können Sie die Kontrolle über das Lenkrad oder die
Bremsen verlieren.

5958-2. Maßnahmen im Notfall
C-HR_HV_OM_Europe_OM10540M
8
Beim Auftreten einer Störung
WARNUNG
■Wenn ein Reifen platzt oder plötzlich Luft verliert
Das Reifendruck-Warnsystem wird eventuell nicht sofort aktiviert.
HINWEIS
■ Gewährleistung des ordnungsgemäßen Betriebs des Reifendruck-Warnsys-
tems
Montieren Sie keine Reifen mit unterschiedlichen Spezifikationen oder von unter-
schiedlichen Herstellern, da das Reifendruck-Warnsystem in dem Fall unter Umstän-
den nicht ordnungsgemäß funktioniert.

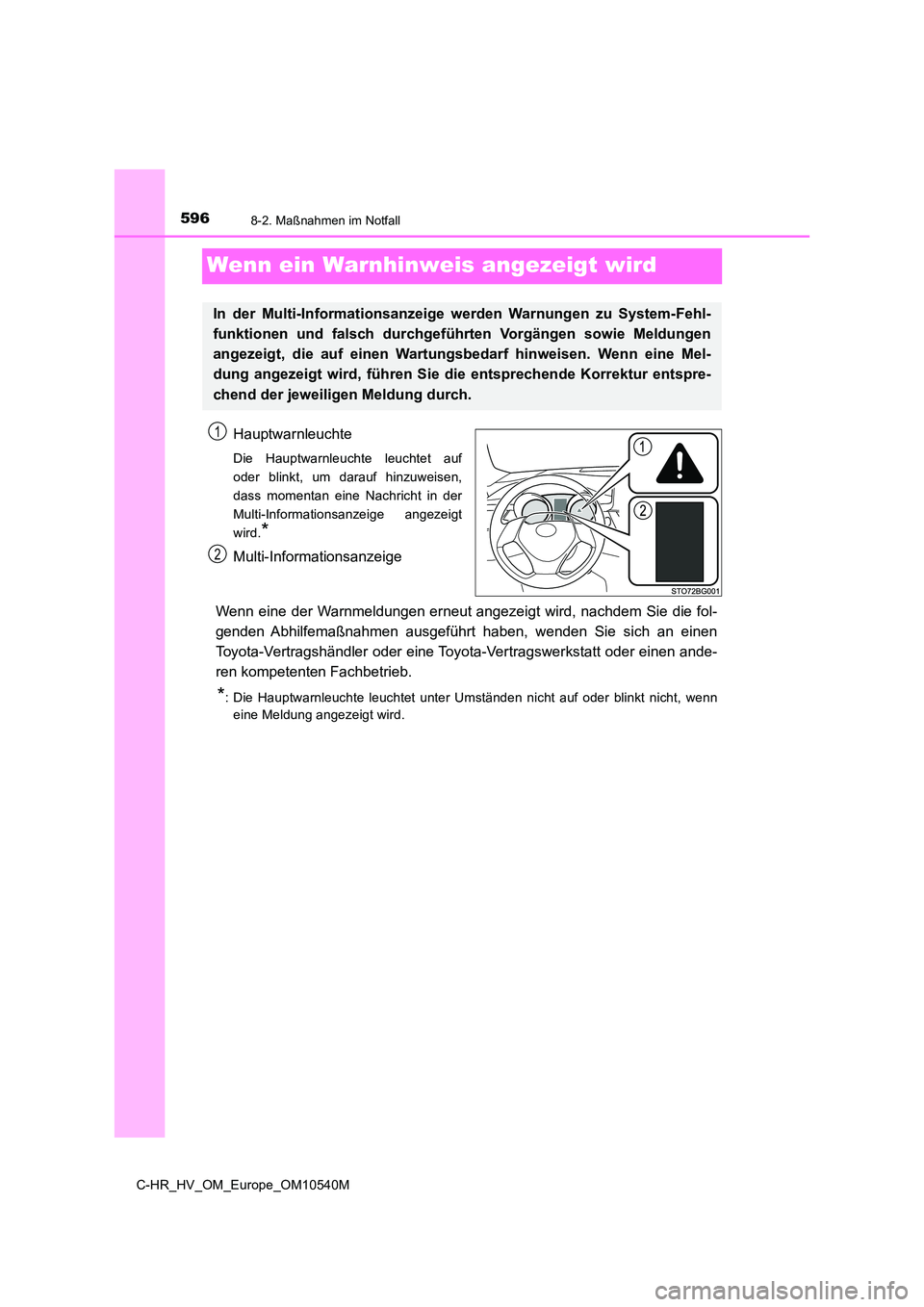

5968-2. Maßnahmen im Notfall
C-HR_HV_OM_Europe_OM10540M
Wenn ein Warnhinweis angezeigt wird
Hauptwarnleuchte
Die Hauptwarnleuchte leuchtet auf
oder blinkt, um darauf hinzuweisen,
dass momentan eine Nachricht in der
Multi-Informationsanzeige angezeigt
wird.*
Multi-Informationsanzeige
Wenn eine der Warnmeldungen erneut angezeigt wird, nachdem Sie die fol-
genden Abhilfemaßnahmen ausgeführt haben, wenden Sie sich an einen
Toyota-Vertragshändler oder eine Toyo ta-Vertragswerkstatt oder einen ande-
ren kompetenten Fachbetrieb.
*: Die Hauptwarnleuchte leuchtet unter Umständen nicht auf oder blinkt nicht, wenn
eine Meldung angezeigt wird.
In der Multi-Informati onsanzeige werden Warnungen zu System-Fehl-
funktionen und falsch durchgeführten Vorgängen sowie Meldungen
angezeigt, die auf einen Wartungsbedarf hinweisen. Wenn eine Mel-
dung angezeigt wird, führen Sie die entsprechende Korrektur entspre-
chend der jeweiligen Meldung durch.
1
2

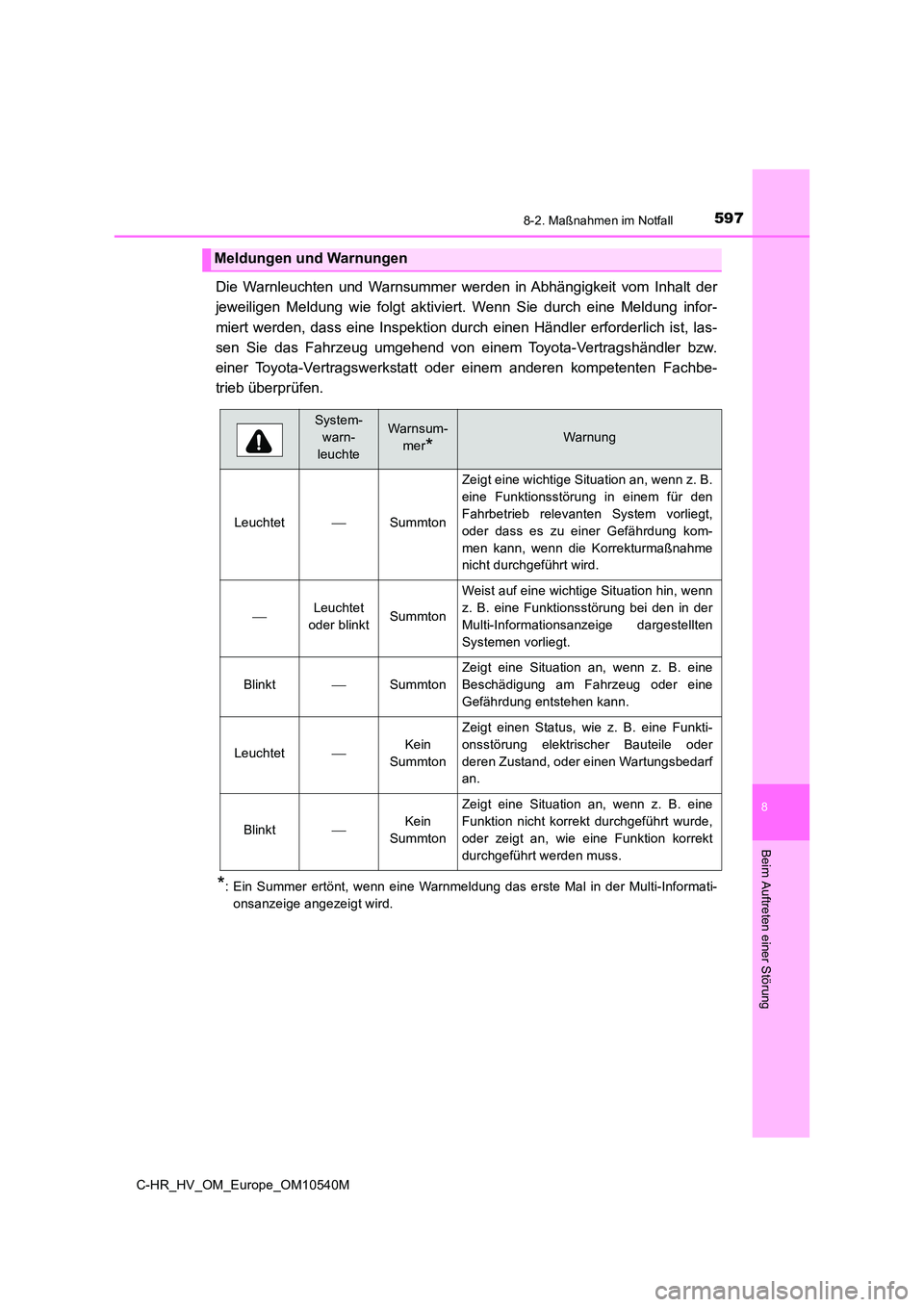

5978-2. Maßnahmen im Notfall
C-HR_HV_OM_Europe_OM10540M
8
Beim Auftreten einer Störung
Die Warnleuchten und Warnsummer werden in Abhängigkeit vom Inhalt der
jeweiligen Meldung wie folgt aktiviert. Wenn Sie durch eine Meldung infor-
miert werden, dass eine Inspektion durch einen Händler erforderlich ist, las-
sen Sie das Fahrzeug umgehend von einem Toyota-Vertragshändler bzw.
einer Toyota-Vertragswerkstatt oder einem anderen kompetenten Fachbe-
trieb überprüfen.
*: Ein Summer ertönt, wenn eine Warnmeldung das erste Mal in der Multi-Informati-
onsanzeige angezeigt wird.
Meldungen und Warnungen
System-
warn-
leuchte
Warnsum-
mer*Warnung
LeuchtetSummton
Zeigt eine wichtige Situation an, wenn z. B.
eine Funktionsstörung in einem für den
Fahrbetrieb relevanten System vorliegt,
oder dass es zu einer Gefährdung kom-
men kann, wenn die Korrekturmaßnahme
nicht durchgeführt wird.
Leuchtet
oder blinktSummton
Weist auf eine wichtige Situation hin, wenn
z. B. eine Funktionsstörung bei den in der
Multi-Informationsanzeige dargestellten
Systemen vorliegt.
BlinktSummton
Zeigt eine Situation an, wenn z. B. eine
Beschädigung am Fahrzeug oder eine
Gefährdung entstehen kann.
LeuchtetKein
Summton
Zeigt einen Status, wie z. B. eine Funkti-
onsstörung elektrischer Bauteile oder
deren Zustand, oder einen Wartungsbedarf
an.
BlinktKein
Summton
Zeigt eine Situation an, wenn z. B. eine
Funktion nicht korrekt durchgeführt wurde,
oder zeigt an, wie eine Funktion korrekt
durchgeführt werden muss.

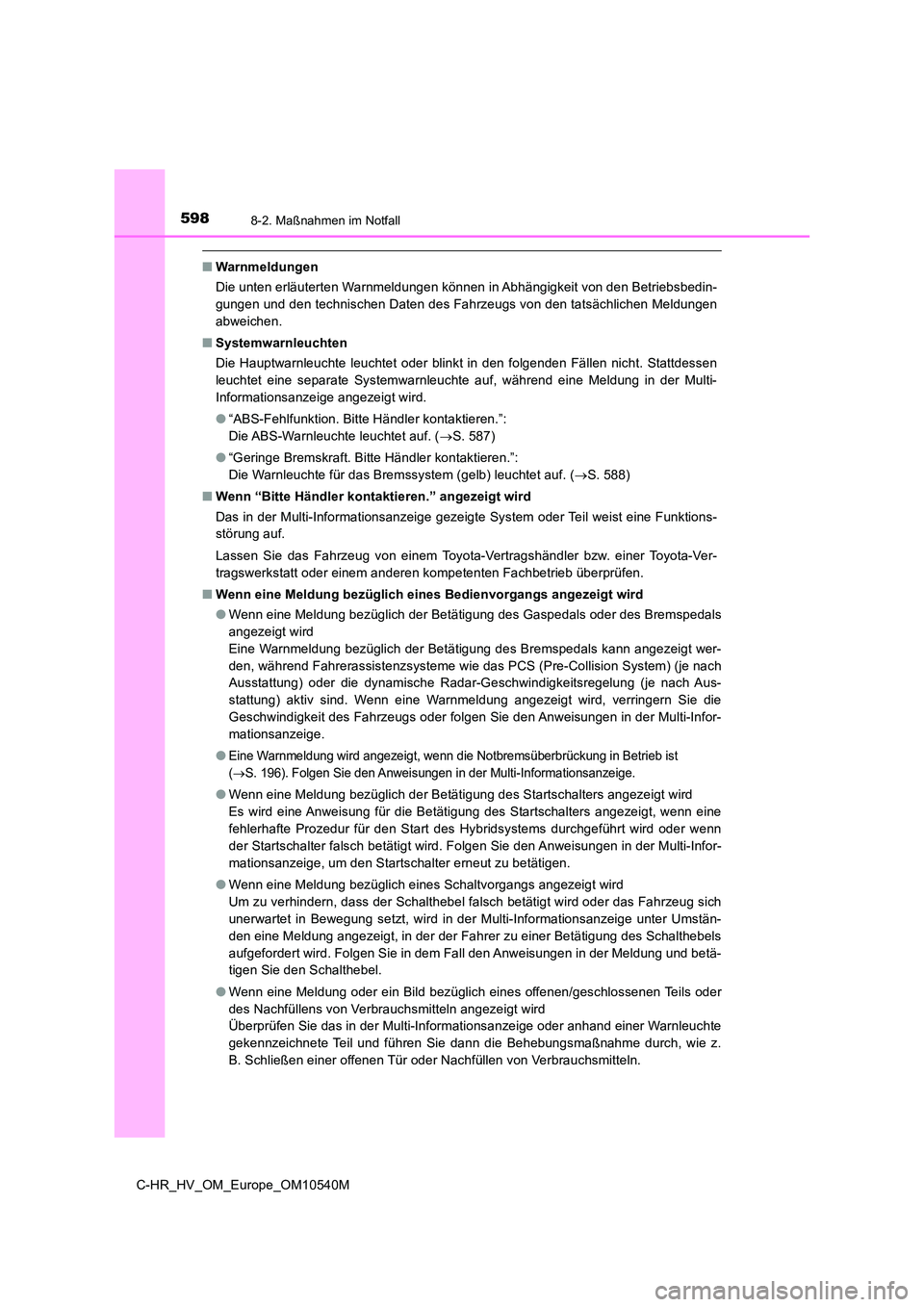

5988-2. Maßnahmen im Notfall
C-HR_HV_OM_Europe_OM10540M
■Warnmeldungen
Die unten erläuterten Warnmeldungen können in Abhängigkeit von den Betriebsbedin-
gungen und den technischen Daten des Fahrzeugs von den tatsächlichen Meldungen
abweichen.
■ Systemwarnleuchten
Die Hauptwarnleuchte leuchtet oder blinkt in den folgenden Fällen nicht. Stattdessen
leuchtet eine separate Systemwarnleuchte auf, während eine Meldung in der Multi-
Informationsanzeige angezeigt wird.
● “ABS-Fehlfunktion. Bitte Händler kontaktieren.”:
Die ABS-Warnleuchte leuchtet auf. ( S. 587)
● “Geringe Bremskraft. Bitte Händler kontaktieren.”:
Die Warnleuchte für das Bremssystem (gelb) leuchtet auf. ( S. 588)
■ Wenn “Bitte Händler kontaktieren.” angezeigt wird
Das in der Multi-Informationsanzeige gezeigte System oder Teil weist eine Funktions-
störung auf.
Lassen Sie das Fahrzeug von einem Toyota-Vertragshändler bzw. einer Toyota-Ver-
tragswerkstatt oder einem anderen kompetenten Fachbetrieb überprüfen.
■ Wenn eine Meldung bezüglich eines Bedienvorgangs angezeigt wird
● Wenn eine Meldung bezüglich der Betätigung des Gaspedals oder des Bremspedals
angezeigt wird
Eine Warnmeldung bezüglich der Betätigung des Bremspedals kann angezeigt wer-
den, während Fahrerassistenzsysteme wie das PCS (Pre-Collision System) (je nach
Ausstattung) oder die dynamische Radar-Geschwindigkeitsregelung (je nach Aus-
stattung) aktiv sind. Wenn eine Warnmeldung angezeigt wird, verringern Sie die
Geschwindigkeit des Fahrzeugs oder folgen Sie den Anweisungen in der Multi-Infor-
mationsanzeige.
●Eine Warnmeldung wird angezeigt, wenn die Notbremsüberbrückung in Betrieb ist
(S. 196). Folgen Sie den Anweisungen in der Multi-Informationsanzeige.
● Wenn eine Meldung bezüglich der Betätigung des Startschalters angezeigt wird
Es wird eine Anweisung für die Betätigung des Startschalters angezeigt, wenn eine
fehlerhafte Prozedur für den Start des Hybridsystems durchgeführt wird oder wenn
der Startschalter falsch betätigt wird. Folgen Sie den Anweisungen in der Multi-Infor-
mationsanzeige, um den Startschalter erneut zu betätigen.
● Wenn eine Meldung bezüglich eines Schaltvorgangs angezeigt wird
Um zu verhindern, dass der Schalthebel falsch betätigt wird oder das Fahrzeug sich
unerwartet in Bewegung setzt, wird in der Multi-Informationsanzeige unter Umstän-
den eine Meldung angezeigt, in der der Fahrer zu einer Betätigung des Schalthebels
aufgefordert wird. Folgen Sie in dem Fall den Anweisungen in der Meldung und betä-
tigen Sie den Schalthebel.
● Wenn eine Meldung oder ein Bild bezüglich eines offenen/geschlossenen Teils oder
des Nachfüllens von Verbrauchsmitteln angezeigt wird
Überprüfen Sie das in der Multi-Informationsanzeige oder anhand einer Warnleuchte
gekennzeichnete Teil und führen Sie dann die Behebungsmaßnahme durch, wie z.
B. Schließen einer offenen Tür oder Nachfüllen von Verbrauchsmitteln.

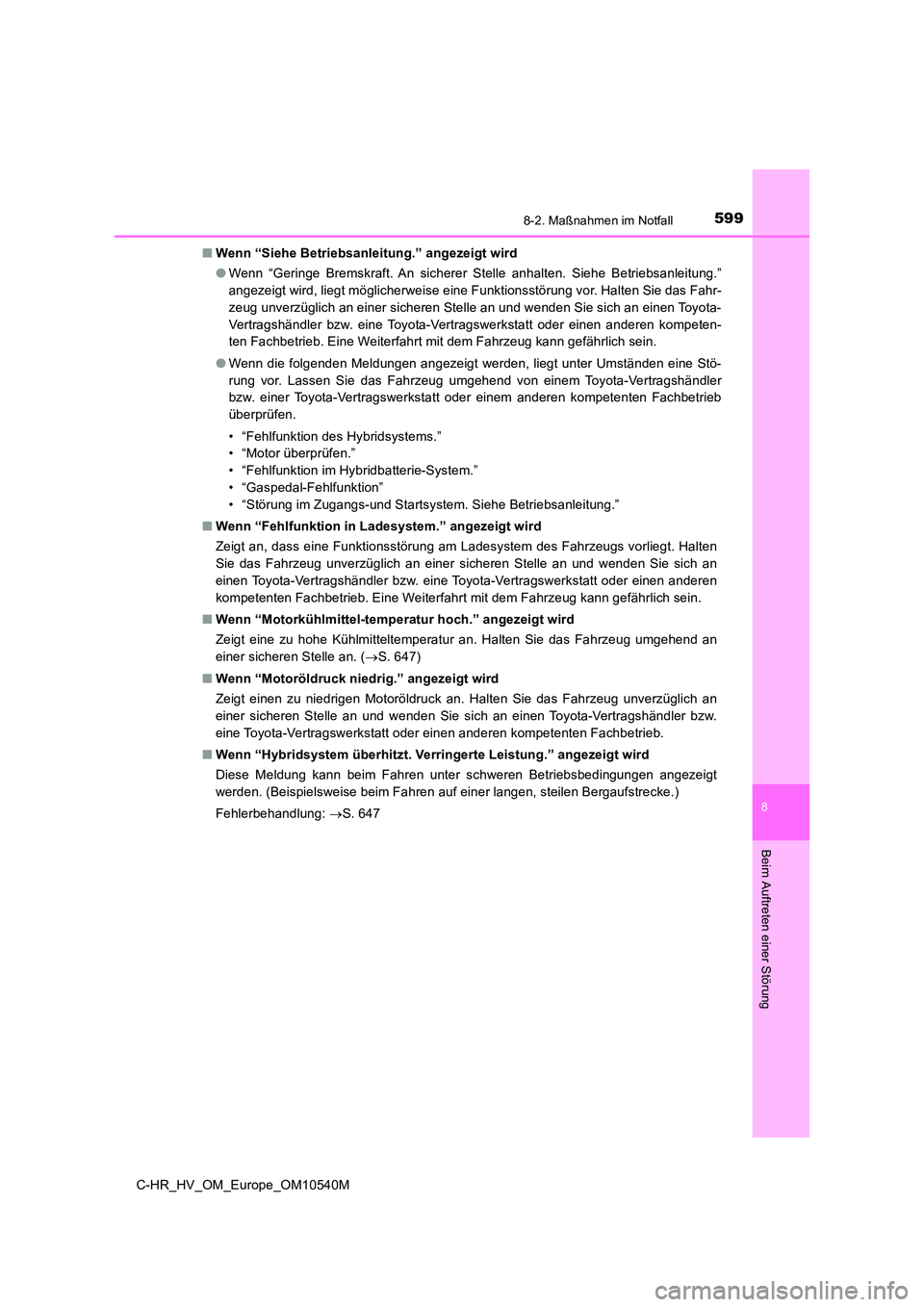

5998-2. Maßnahmen im Notfall
C-HR_HV_OM_Europe_OM10540M
8
Beim Auftreten einer Störung
■Wenn “Siehe Betriebsanleitung.” angezeigt wird
● Wenn “Geringe Bremskraft. An sicherer Stelle anhalten. Siehe Betriebsanleitung.”
angezeigt wird, liegt möglicherweise eine Funktionsstörung vor. Halten Sie das Fahr-
zeug unverzüglich an einer sicheren Stelle an und wenden Sie sich an einen Toyota-
Vertragshändler bzw. eine Toyota-Vertragswerkstatt oder einen anderen kompeten-
ten Fachbetrieb. Eine Weiterfahrt mit dem Fahrzeug kann gefährlich sein.
● Wenn die folgenden Meldungen angezeigt werden, liegt unter Umständen eine Stö-
rung vor. Lassen Sie das Fahrzeug umgehend von einem Toyota-Vertragshändler
bzw. einer Toyota-Vertragswerkstatt oder einem anderen kompetenten Fachbetrieb
überprüfen.
• “Fehlfunktion des Hybridsystems.”
• “Motor überprüfen.”
• “Fehlfunktion im Hybridbatterie-System.”
• “Gaspedal-Fehlfunktion”
• “Störung im Zugangs-und Startsystem. Siehe Betriebsanleitung.”
■ Wenn “Fehlfunktion in Ladesystem.” angezeigt wird
Zeigt an, dass eine Funktionsstörung am Ladesystem des Fahrzeugs vorliegt. Halten
Sie das Fahrzeug unverzüglich an einer sicheren Stelle an und wenden Sie sich an
einen Toyota-Vertragshändler bzw. eine Toyota-Vertragswerkstatt oder einen anderen
kompetenten Fachbetrieb. Eine Weiterfahrt mit dem Fahrzeug kann gefährlich sein.
■ Wenn “Motorkühlmittel-temperatur hoch.” angezeigt wird
Zeigt eine zu hohe Kühlmitteltemperatur an. Halten Sie das Fahrzeug umgehend an
einer sicheren Stelle an. ( S. 647)
■ Wenn “Motoröldruck niedrig.” angezeigt wird
Zeigt einen zu niedrigen Motoröldruck an. Halten Sie das Fahrzeug unverzüglich an
einer sicheren Stelle an und wenden Sie sich an einen Toyota-Vertragshändler bzw.
eine Toyota-Vertragswerkstatt oder einen anderen kompetenten Fachbetrieb.
■ Wenn “Hybridsystem überhitzt. Verringerte Leistung.” angezeigt wird
Diese Meldung kann beim Fahren unter schweren Betriebsbedingungen angezeigt
werden. (Beispielsweise beim Fahren auf einer langen, steilen Bergaufstrecke.)
Fehlerbehandlung: S. 647

6008-2. Maßnahmen im Notfall
C-HR_HV_OM_Europe_OM10540M
■ Wenn “Wartung der Kühlung für die Hybridbatterie bei Ihrem Händler erforder-
lich” angezeigt wird
Möglicherweise ist der Filter verstopft, die Lufteinlassöffnung blockiert oder es ist ein
Spalt im Kanal vorhanden. Wenden Sie sich zwecks einer Wartung der Kühlkompo-
nente der Hybridbatterie (Traktionsbatterie) an einen Toyota-Vertragshändler bzw.
eine Toyota-Vertragswerkstatt oder einen anderen kompetenten Fachbetrieb.
■ Wenn “Bei angehaltenem Fahrzeug Bremse treten. Hybridsystem kann überhit-
zen.” angezeigt wird
Die Meldung wird möglicherweise angezeigt, wenn das Gaspedal betätigt wird, um
das Fahrzeug in Position zu halten, während das Fahrzeug an einer Bergaufstrecke
usw. angehalten wurde.
Das Hybridsystem kann überhitzen. Lösen Sie das Gaspedal und betätigen Sie das
Bremspedal.
■ Wenn “Hybridbatterie schwach. Hybridsystem ausgeschaltet. Auf schalten
und neu starten.” angezeigt wird
Die Meldung wird angezeigt, wenn die Restladung der Hybridbatterie (Traktionsbatte-
rie) niedrig ist, da der Schalthebel des Fahrzeugs schon längere Zeit auf N steht.
Wenn Sie das Fahrzeug betreiben möchten, stellen Sie den Schalthebel auf P und
starten Sie das Hybridsystem neu.
■ Wenn “Hybridbatterie schwach. Zum Wiederaufladen in andere Position als
schalten.” angezeigt wird
Die Meldung wird angezeigt, wenn die Restladung der Hybridbatterie (Traktionsbatte-
rie) niedrig ist.
Da die Hybridbatterie (Traktionsbatterie) nicht geladen werden kann, wenn der Schalt-
hebel auf N steht, stellen Sie den Schalthebel auf P, wenn das Fahrzeug für längere
Zeit angehalten wird.
